Дымогенератор для холодного копчения своими руками

Инструкция по эксплуатации

Чтобы агрегат как можно эффективнее использовал заложенные конструкцией функции, следует придерживаться правил по его эксплуатации:

1. Перед тем как запустить дымогенератор в работу подберите поверхность и установите агрегат. Поверхность должна быть ровной и надежно защищенной от возгораний, поскольку в имеющиеся в генераторе отверстия часто просыпается не только пепел, но и не прогоревшие угли (так называемый жар).
2. Размещая древесно-стружечное топливо в отсек корпуса, старайтесь вначале укладывать на дно тонкие веточки и щепки (10-20 мм), затем можно использовать материал более крупный. Не стоит увлекаться формированием «колодцев», а также загружать слишком большие ветки.
3. При использовании в качестве топлива опилок (они будут ложиться плотнее щепок, веток или щепы, что затормозит или даже полностью перекроет выход дыма), наденьте на трубу, которая располагается верху (более тонкая), круто завитую пружину (можно использовать трубку из стали с перфорацией). Качество материала не имеет особого значения, главное – нужно правильно подобрать диаметр (около 20 мм). Пружину можно «наглухо» закрепить либо сделать съемной.
4. После этого помещаем в коптильню приготовленные для копчения продукты.
5. Прикрываем плотно крышку. Соединяем дымоходом компрессор с фитингом, а коптильню с генератором.
6. Поджигаем топливо и осуществляем запуск компрессора.
7. Открываем заслонку зольника.
8. Когда тление древесины выходит на средний уровень, по необходимости производим регулировку подачи воздуха компрессором и зольной заслонкой.

Изготовить собственными руками дымогенератор с заслонкой и зольником при владении навыками сварки абсолютно несложно. Для этого не понадобится ни дорогостоящих материалов, ни особых инструментов (кроме сварки). Если вы хотите опробовать холодное копчение, обязательно сделайте такой агрегат, он имеет отличную тягу и позволяет на выходе получить качественные копченые продукты.

Преимущества готовых агрегатов

Самостоятельное изготовление подобного оборудования хоть и не сложное, но требует наличия сварочного аппарата и умения им пользоваться. Из-за этого появляется вариант приобретения заводского устройства для циркуляции дыма. Этот шаг обосновывается следующими преимуществами:

• Высокая производительность.
• Устройства, оснащённые ТЭНами, не потребляют много электричества.
• Установленная система дымоочистки делает возможным применение дымогенератора в закрытом помещении. Осевшие на стенках смолы очищаются моющим средством.
• Топливо сгорает полностью.
• Неприхотливы в обслуживании.
• Из-за простоты эти устройства ломаются редко.
• Небольшие размеры и вес бытовых газогенераторов позволяют перевозить их в багажнике авто.

По этим причинам такие приборы очень популярны. Самое широкое распространение имеют следующие:

• Bradley Smoker — аппарат для копчения, использующий автоматическую подачу специальных брикетов для топки. Продукты, приготовленные в нём, обладают натуральным вкусом.
• Шаурмейкер — кроме автоматизированной загрузки топлива, имеет электронное управление и высокую мощность, которая обеспечит своей продукцией небольшое кафе.
• Дымогенератор из Америки Weber — Stephen работает на угле и способен заменить гриль. Из-за габаритов и производительности более уместен на предприятиях общественного питания.

Топливный отсек этих приборов заполняется опилками примерно на три четверти. Полуфабрикаты помещаются в коптильную часть. За скоростью образования дыма нужно периодически следить. Время приготовления зависит от продукта. Кожух устройства требует чистки после каждого применения.

Есть ещё несколько рекомендаций:

• Процесс копчения ускорится, если опилки будут сухими. Для их нагрева можно поставить ТЭН для открытой установки.
• У каждого дерева свой аромат дыма.
• Виноградная лоза, добавленная в опилки, придаст необычный вкус продуктам.
• Когда копчение происходит в сухую безветренную погоду, результат будет готов быстрее.

Преимущества готовых вариантов

Сделать генератор самому – задача непростая. Для этого нужны определенные навыки, материалы, время. Поэтому многие не решаются пойти на такой шаг, а покупают готовый электрический дымогенератор. Такие устройства очень популярны, поскольку обладают такими достоинствами:

• высокая производительность;
• малый расход электроэнергии, который сравним с уровнем потребления включенной лампы накаливания;
• в термокамере осуществляется очищение дыма, в результате чего смолистые вещества оседают на стенках, а затем удаляются;
• обеспечивается полное сгорание опилок;
• удобство обслуживания;
• высокая надежность устройства.

Все это обеспечивает востребованность приборов и высокую результативность процедуры. Далее рассмотрим несколько моделей готовых вариантов.

Готовая коптилья с дымогенератором

Что такое дымогенератор

Специалисты, занимающиеся копчением продуктов, обратили внимание на объемы стационарных коптилен. Как правило, они рассчитаны на большое количество продуктов, иначе длительная процедура становится нерентабельной

При разработке конструкции для обработки небольших количеств пищи, возникла идея использования компактных устройств, производящих дым низкой температуры. Так появились дымогенераторы.

Это компактные устройства, выдающие дым от тлеющих материалов. Небольшое количество и мягкий режим тления позволяют получать дым с невысокой температурой, которая дополнительно понижается при прохождении через шланг, соединяющий дымогенератор и коптильный шкаф.

С помощью одного и того же устройства можно получать дым с разным запахом и свойствами. Надо лишь поменять тлеющий материал. Обычно, используются опилки или щепа из древесины лиственных пород. Опытные специалисты умеют делать смеси из разных материалов, добиваясь определенных качеств от выделяемого дыма. Это позволяет получать вкусные копченые продукты деликатесного качества.

Распространенные вопросы и ответы на них

Насколько герметичными должны быть резервуары для тления и копчения?

Настолько, чтобы большая часть дыма доходил до обрабатываемого продукта и как можно дольше задерживалась там. При этом в камеру горения должен поступать кислород – ровно в том объеме, чтобы происходило тление, но не возникало возгорание. Каких-то универсальных рецептов тут нет, особенно в случае с самодельным дымогенератором из подручных материалов. Все определяется на глаз или опытным путем.

У меня нет аквариумного компрессора. Можно без него обойтись?

Да. Есть другой вариант нагнетателя воздуха, полностью самодельный. Для него потребуются пластиковая бутылка и компьютерный кулер соответствующего диаметра. Бутылку разрезаем пополам и крепим в ней проволокой кулер так, чтобы он направлял воздух к горлышку. На последнем фиксируем вход патрубка. Кулер подключаем к двенадцативольтовому блоку питания в соответствии с полярностью. Эффективность у такой самоделки ниже, чем у компрессора. Но свои функции она все равно успешно выполняет.

Меня заинтересовал вариант с огнетушителем. Можно ли чем-то заменить сам огнетушитель?

На самом деле для этого дымогенератора подойдет любой отрезок трубы диаметром 30 – 40 см. Единственное отличие процесса сборки будет в том, что для дна придется вырезать второй круг из листового металла. В остальном все то же самое.

Что собой представляет дымогенератор

Для придания копченого аромата и вкуса продуктам требуется вырабатывать дым и окутывать им пищу. Розжиг огня и прокладывание дыму пути в виде труб – это самый простой вариант, имеющий множество нюансов. Температура подаваемого дыма при таком методе высока и необходим строгий контроль, так как это сказывается на итоговом результате копчения. Для охлаждения дымовод зарывают под землю, что усложняет конструкцию. Альтернативой считаются дымогенераторы.

Эти приспособления отличаются компактностью и простотой использования. Принцип действия дымогенератора заключается в выработке дыма в результате тления опилок, которые загружаются в специальную камеру.

Температура дыма невысокая. Он движется по дымоходу в камеру с продуктами благодаря работе компрессора, наполняет ее и обеспечивает приготовление копченостей. С помощью дымогенератора проводится горячее или холодное копчение. Это влияет на строение агрегата.

Как устроен дымогенератор для холодного копчения

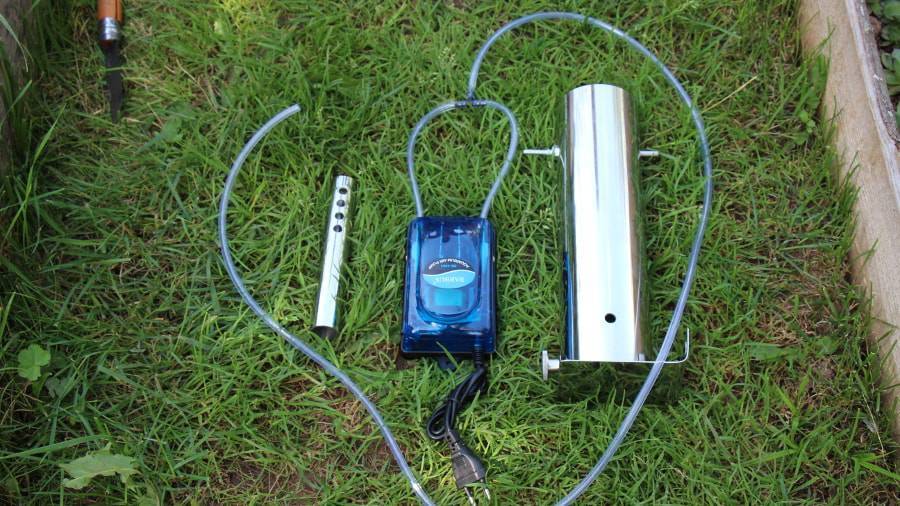

Корпус для загрузки топлива с крышкой, дымовод и нагнетатель – ключевые компоненты, из которых состоит самодельный дымогенератор для коптильни холодного копчения.

Самостоятельное изготовление такого аппарата происходит с использованием минимального набора инструментов. Преимущественно крепление происходит без применения сварочного аппарата.

Схема дымогенератора холодного копчения

Важно детально изучить строение агрегата, чтобы сделать дымогенератор для холодного копчения своими руками, соответствующий всем требованиям. Схема доступно демонстрирует размещение основных элементов, а также принцип функционирования устройства

В зависимости от расположения эжектора, отверстия для поджига размещаются в разных местах. Схематическое изображение поможет понять суть функционирования и сделать своими руками правильный дымогенератор.

Эжектор призван перегонять дым из дымогенератора в коптильную камеру. Соединение его с основной частью осуществляется с помощью сварочного или резьбового соединения. Для эжекторной части чаще всего используют металлические трубы и уголки для соединения. Делая дымогенератор для холодного копчения своими руками, изначально определитесь с размещением эжектора. Существует 2 варианта:

1. Верхнее. Более надежное, поскольку исключен риск затухания щепы. Дым минует все элементы дымогенератора и может быть насыщен канцерогенными веществами.
2. Нижнее. Дым сразу поступает через дымовод в коптильную камеру. Образуемый при этом конденсат способен прекратить тление, поэтому необходимо соблюдать технологию изготовления устройства и периодически проверять функционирование аппарата.

Каждый из указанных типов имеет свои плюсы и минусы. Профессионалы рекомендуют при изготовлении агрегата своими руками в домашних условиях отдавать предпочтение дымогенераторам с нижним эжектором.

Нужен или нет компрессор для дымогенератора

Существуют безкомпрессорные дымогенераторы. Они имеют недостатки, такие как необходимость поддержания оптимально температуры, предотвращать перегрев дыма, постоянно пополнять запас топлива. Это неэкономно, поэтому рационально применять компрессор для дымогенератора холодного копчения.

Сделать такой аппарат реально самому. Детали подбираются в зависимости от требуемой мощности. Так, для небольших коптилен может использовать компьютерный или аквариумный вентилятор, а для объемных пригодятся детали от холодильника или автомобильного нагнетателя.

Использование дымогенератора для холодного копчения подразумевает продолжительную работу, поэтому важно, чтобы компрессор мог функционировать беспрерывно долгое время. Вторым немаловажным параметром является экономичность в потребление электричества, а также ремонтопригодность

Камера для копчения

Камера для коптильни своими руками конструируется так же быстро. За основу может быть взята обычная бочка, где располагают арматуру для подвешивания продуктов или решетки для их размещения. Эта конструкция простая, но подходит для приготовления копченостей несколько раз, так как имеет непродолжительный период эксплуатации. Если планируется использовать коптильню регулярно, то изготавливаем камеру из металла или кирпича. Независимо от выбранного материала, стыки дымовода с коптильной емкостью тщательно загерметизированы, а процедура копчения организована согласно правилам.

Самодельная коптилка

На канале «Олег 0406016» показали интересную простую конструкцию коптилки с дымным генератором.

Конструкция модели

Труба 560 мм. Должна быть от 500 до 600 мм. Диаметр наружный 110 мм.
Дополнительная труба три четверти и длиной полметра.
Система: от металлопластиковых элементов, трубка 8-ка нержавейка, входит в отверстие плотно, почти прессуется. Стык проточен, нарезана резьба м18 шаг 1, чтобы она снималась. Устройство закручивается, входя в дополнительный канал.

Работа дымогенератора

Для работы сначала необходимо насыпать опилки в генератор дыма. Внизу основной трубы сделана сетка. Сетка в случае использована штукатурная, сложенная вдвое, чтобы ячейки были меньше. В низ трубы на сетку насыпаются опилки, низ прикрывается крышкой, остается небольшой зазор для поддува. Наддув за счет крышки может регулироваться: больше – меньше. Также необходим компрессор. Компрессор подключается к конструкции, за счет чего происходит вдувание воздуха. «Система» входит на приблизительно 15 мм в дополнительную трубу. За счет тяги опилки внутри основной части начинают тлеть. Верх прикрывается крышкой.

Возможные доработки и усовершенствования

Для того, чтобы сделать самодельный дымогенератор более удобным в использовании, можно дополнить его некоторыми деталями и немного усовершенствовать. Сделать это очень просто, а результат сможет удивить каждого.

Зольник

Для того, чтобы сделать зольник, можно использовать отрезок трубы с сечением, которое чуть больше того, которое имеет труба на корпусе.

Если такой трубы нет, то можно непосредственно к куску трубы приварить дно, а к корпусу по всему периметру тонкую полоску металла.

Затем корпус будет вставляться в зольник. В этом случае ножки конструкции будут привариваться непосредственно к емкости для сбора золы.

Регулируемая тяга

В самых простых дымогенераторах, изготовленных из трубы, очень сложно регулировать интенсивность горения. Для того, чтобы за процессом горения было проще следить, можно отрегулировать производительность используемого компрессора. В конструкцию дополнительно в таком случае будет встраиваться регулируемое поддувало.

Делается оно по тому же самому принципу, что и шибер.

• Внизу корпуса приваривается небольшой кусок круглой трубы.
• Затем нужно просверлить два отверстия, которые будут находиться друг напротив друга.
• Сквозь отверстия протягивается небольшой прут, длина которого должна быть примерно на 20 см больше, чем диаметр трубы.
• Из куска металла с толщиной 2-3 миллиметра вырезается круг, диаметр которого будет немного меньше, чем внутренний диаметр трубы.
• Прут сгибается, чтобы получилась «ручка».
• После того, как в отверстия будет вставлена данная «ручка», нужно приварить вырезанный круг.

Заслонка, которую можно регулировать – готова. Если ее поворачивать, то можно регулировать не только поступление воздуха, но и интенсивность самого горения.

Сборник для конденсата

Когда дымогенераторы для холодного копчения работают, то происходит достаточно активное выделение конденсата. Для того, чтобы решить возникшую проблему, в готовую конструкцию можно добавить сборник для конденсата.

• Выходная трубка генератора дыма опускается вниз.
• В самой нижней точке нужно установить емкость, в которую будет стекать конденсат. К емкости привариваются две трубки, расположенные друг напротив друга.
• Затем с противоположной стороны трубу снова нужно поднять вверх и подключить к коптильному шкафу.

За счет такого усовершенствования устройства, большая часть конденсата будет попадать в емкость, что позволит практически полностью решить проблему.

Эжектор

Нужно подготовить небольшую трубку, диаметр которой будет составлять ¾ дюйма. Она будет выполнять роль дымохода. Также подготавливаются бобышки и штуцер, который будет использоваться для подачи воздуха. Дымоход и бобышку нужно приварить к заранее проделанным отверстиям, используя сварочный аппарат.

Затем штуцер вкручивается в бобышку вместе с трубкой эжектора. Длину трубки нужно подбирать с учетом того, что она должна заходить примерно на один сантиметр в дымоход. После этого гибкий шланг от компрессора нужно присоединить к штуцеру.

Приобрести компрессор для дымогенератора можно в любом зоомагазине.

Коптильная камера

Перед тем, как приступить к монтажу генератора, стоит определиться с тем, какой объем будет иметь коптильная камера

Кроме того, важно, чтобы все стыки используемой коптильни были герметичными, в ней можно было поддерживать постоянный температурный режим и присутствовал дымарь для циркуляции дыма и отвода конденсата

Крепить дымогенератор нужно к боковой стенке. Дополнительно можно установить фиксаторы дымохода или же сделать специальное фланцевое соединение.

Зачем нужен дымогенератор

Есть два основных вида приготовления копчёных продуктов:

1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Что собой представляет коптильня, конструкция

Холодильник сейчас – основная составляющая сохранения продуктов питания. Но в те времена, когда не было электричества, копчение продуктов было чуть ли не единственным способом заготовки. В первую очередь, таким образом продлевали срок хранения мяса, рыбы. Копченые, вяленые фрукты, овощи еще в Древнем Риме считались деликатесами. Свои рецепты и технологии копчения есть в каждом государстве. К примеру, знаменитый английский бекон, французский карбонат.

На Руси традиции заготовки способом копчения сохранились в древних времен. Доказательством служат археологические раскопки, сохранившиеся старинные рецепты. В барской усадьбе, поместье была своя стационарная коптильня. Коптить продукты умел каждый охотник. А самым распространенным способом в Древней Руси было подвешивание продуктов, завернутых в тряпки возле печи бани, которые топили «по-черному».

Различают продукты:

• горячего копчения;
• полугорячего копчения (температура 60-70 градусов);
• холодного копчения.

Лучший эффект с точки зрения сохранности пищи дает холодное копчение.

Особенности горячего копчения

Это способ, который предполагает быстрое приготовление продукта при более высоких температурах.

Можно выделить два режима:

1. Температурный режим: 35-55 градусов, время от 12 часов до 2 суток.
2. Температурный режим: 80-90 градусов, время от 20 минут до несколько часов.

Время приготовления зависит от того, что именно коптят. Срок хранения пищи после горячего копчения не превышает 3 суток.

Принцип устройства достаточно прост. Необходима емкость (коптильная камера), в которой устанавливаются решетки, крючки для укладки, подвешивания припасов. Форма камеры может быть округлой, квадратной. Под емкостью устраивают очаг, в котором должны тлеть опилки. Дым от них поднимается вверх, обволакивая подвешенные, разложенные припасы. Сверху камеру прикрывают влажной мешковиной, крышкой. В походных условиях можно накрыть свежими ветками деревьев. В крышке лучше сделать небольшое отверстие для выхода лишнего дыма.

Изготовить такого рода конструкцию можно из подручных хозяйственных материалов: ведра, бочки, корпуса старого холодильника, газового баллона. Простейшую коптильню делают из деревянной стойки, обтянутой плотной пленкой.

Схема коптильни горячего копчения довольно проста.  Для домашнего пользования можно сделать малогабаритную переносную коптильню. Лучше всего из нержавеющего металла, толщиной не менее 2 мм. При определенных навыках такую коптильню можно сделать самостоятельно. В условиях дома или квартиры на сапун (выводное отверстие) надевают трубку и выводят дым в форточку, вытяжку.

Схема мобильной коптилки горячего копчения представлена в интернете.

Особенности конструкции коптильни холодным способом

Устройство дымогенератора, сделанного своими руками для холодного копчения должно осуществляться на участке земли под уклоном для лучшей тяги дыма. Но можно устроить его и на прямолинейном отрезке, главное – обеспечить хорошую тягу.

Холодное копчение – более длительный процесс, но именно он обеспечивает увеличения сроков хранения, придает потрясающий вкус продуктам. Температурный режим, сроки индивидуальны для каждого вида пищевых продуктов. В отдельных хозяйствах есть свои секреты копчения. В старину фирменные рецептуры хранились в тайне.

Температурный режим в среднем составляет 20-25 градусов, иногда его повышают до 30 градусов, но не выше 50. При более высоком температуре процесс ускоряется. Длительность копчения регулируются степенью готовности. Улучшенными вкусовыми качествами отличается пища, приготовленная при низких температурах. Чем длиннее дымоход, который идет от источника тлеющей щепы, тем ниже температура дыма. Еще одним преимуществом такого дымохода является более чистый дым. Канцерогены (полициклические ароматические углеводороды, ПАУ), сажа оседают на стенках дымохода.

Универсальный способ копчения обеспечит дымогенератор.
