Как сделать генератор электрического тока в домашних условиях

Приступаем к сборке агрегата

Этап первый: закрепляем двигатель от мотокосы

Для начала берем отрезок доски и обрезаем ее предварительно по размеру нашей станины. Желательно брать увесистый материал, чтобы наше оборудование имело прочную и надежную основу.

Размечаем положение двигателя от мотокосы. С помощью шаблона из бумаги размечаем точно отверстия, засверливая их дрелью или шуруповертом.

Примеряем оба двигателя на станине. Отсоединяем топливный бачок, и на посадочные места закрепляем двигатель от мотокосы.

Этап второй: крепим движок постоянного тока

Размечаем положение движка. Расстояние от обеих валов двигателей должно быть несколько сантиметров, чтобы избежать трения между ними.

Центруем валы наших движков. Расхождение по центрам проще всего откорректировать какими-либо прокладками, или же попросту подправить посадочное место на деревянной станине. Сделать это можно обычной стамеской. Чем меньше будет люфт между валами, тем меньше будет вибрация от агрегата и износ движущей части.

Размечаем патрубки. Чаще всего валы двигателей различаются по размеру диаметров. Это также поправимо, если в качестве соединительных патрубков использовать ПВХ шланги разных диаметров. Их гибкость поможет сгладить мельчайшую неточность в оцентровке валов. В нашем случае автор использовал два шланга разного диаметра, вставив один в другой.

Отрезав патрубки нужной нам длины, насаживаем с обеих сторон три хомута, поджимая их отверткой.

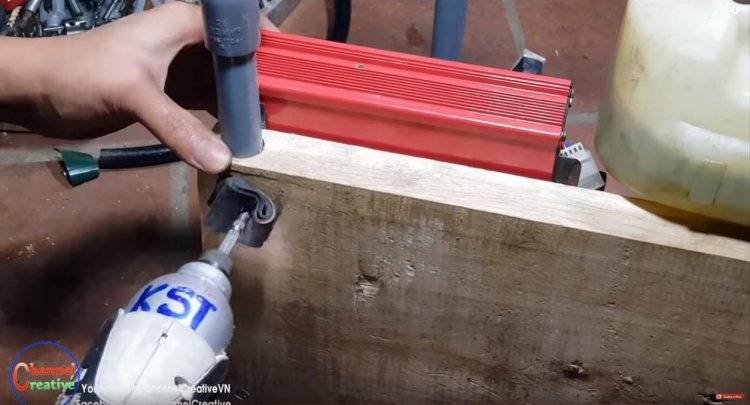

Закрепляем двигатель постоянного тока на саморезы, проложив их предварительно шайбами. Валы соединяем от руки и поджимаем хомуты отверткой.

Теперь можно закрепить и топливный бачок. Справиться с этой задачей не сложно, используя длинный саморез и обрезанный колпак от дюбель-гвоздя. Не забываем подсоединить топливные трубки.

Заведя топливный двигатель стартером, измеряем напряжение на выходе вольтметром. Отверткой регулируем подачу топлива, и количество оборотов, от которого и зависит напряжение. Ориентируясь по номиналу инвертора, выставляем выходящее напряжение с небольшим запасом.

Этап третий: подключаем инвертор

Зачищенные предварительно концы кабелей от двигателя постоянного тока закрепляем на клеммах инвертора. Индикатор питания сразу покажет активность прибора.

Простой контролькой (лампочкой с отрезком кабеля и вилкой на конце) проверяем работу нашего чудо-генератора.

Для подключения электродвигателя к инвертору используем клеммы.

Этап четвертый: кнопка выключения двигателя

Поскольку ведущий у нас двигатель, создающий механическое вращение, ему необходим выключатель. Кнопка выключения идет в комплекте с устройством, поэтому ей необходимо лишь найти удобное место.

Этап пятый: делаем кожух-рамку

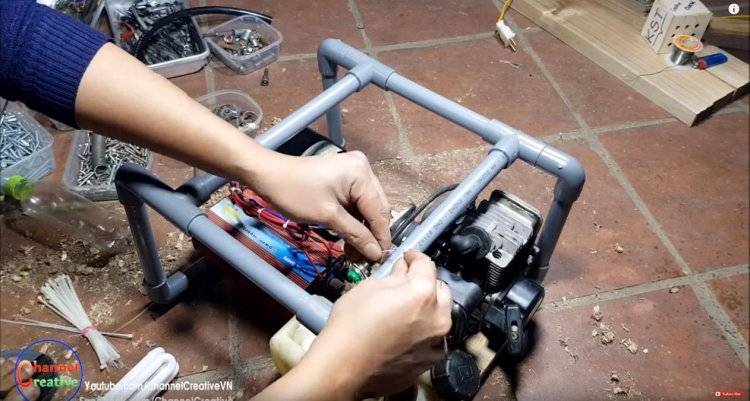

Изготавливаем защитную рамку из полипропиленовых труб диаметром 25-32мм, делая в станине отверстия перьевым сверлом.

На углах соединяем ее с помощью полипропиленовых фитингов.

Если нет сантехнического сварочного аппарата, конструкцию можно соединить на специализированный клей для ПП труб.

Такая рамка также поможет и в переноске устройства.

Ну, а для устранения шума от вибрации нашего устройства можно на тыльной стороне станины закрепить 4 подпятника, сделав их как показано на фото, из отрезков старой велосипедной камеры.

Этап шестой: пусковой аккумулятор

Чтобы лишний раз не дергать стартер топливного двигателя, автор видеоролика применил литий-полимерный аккумулятор (LiPo) для кратковременного запуска двигателя постоянного тока. Это сравнительное новое устройство действительно может быть мощным, и выдержать большое количество рабочих циклов при минимальной потере емкостной мощности. Таким образом топливный двигатель запускается электрическим, при этом его стартер остается как запасной вариант.

Подключаем выходящие контакты аккумулятора к клеммам инвертора через пусковой тумблер, обвязывая шлейф из проводов нейлоновыми стяжками. Гнездо для зарядки можно вывести сбоку, чтобы удобно было его подключать для зарядки.

Также закрепляем и кнопку отключения топливного двигателя

Этап седьмой: пробный запуск агрегата

Проверив все контактные группы и крепеж сборных элементов, запускаем агрегат. Кнопки запуска и отключения двигателей должны работать безупречно. Стоит отметить, что пусковой аккумулятор используется всего на несколько секунд, а затем отключается.

Асинхронный генератор: особенности и преимущества

По типу вращения ротора генераторы бывают синхронными и асинхронными. Первые имеют сложную конструкцию, а также более чувствительны к перепадам напряжения в сети, что сказывается на их продуктивности. Асинхронные, напротив, обладают более простым принципом действия, а также имеют отличные технические характеристики.

На роторе синхронного генератора помещаются магнитные катушки, что усложняет процесс движения ротора, в то время как ротор асинхронного генератора скорее похож на обычный маховик. Конструктивные особенности значительно влияют на КПД, и в синхронном есть его потери (до 11%). В асинхронном показатель потери энергии снижается до 5%, что делает его более востребованным не только в быту, но и в производстве.

Также есть и другие преимущества асинхронных генераторов:

1. Более простой корпус защищает двигатель от попадания влаги и отработанного топлива, снижая необходимость частого технического обслуживания.
2. Генератор устойчив к перепадам напряжения, а также имеет выпрямитель на выходе, который защищает подключенные электроприборы от поломки.
3. Устройство способно служить источником питания для приборов, имеющих омическую нагрузку и высокую чувствительность к скачкам напряжения: сварочные аппараты, компьютерная и вычислительная техника, лампы накаливания.
4. Обладает высоким КПД, который сочетается с минимальным клирфактором (показатель потери энергии, которая затрачивается на нагрев самого прибора).
5. Имеет срок службы не менее 15 лет, поскольку все используемые детали достаточно надежные и не поддаются быстрому износу в процессе эксплуатации.

Все эти преимущества дают повод к использованию именно асинхронного агрегата, а простота его конструкции позволяет собрать в домашних условиях.

Вариант электрогенератора с асинхронным двигателем Toyota

Сборка схемы управления мотором

При необходимости можно продолжить эксперимент и собрать схему для управления 3-х фазным двигателем, имеющим прямой привод на колесо.

Для этого:

Из существующего блока усилителя руля автомобиля, работающего на 3-х фазный двигатель, надо изъять блок с силовыми транзисторами.

Применить его как полноценный модуль управления мотором (BLDC) уже не получится.

Далее подключается блок силовых транзисторов к элементу 2CAN через самодельную плату, оснащенную драйверами управления транзисторами.

Ее можно сделать простым и быстрым способом – с помощью лазерной печати и утюга. Общая схема соединений показана на 8 рисунке.

Поскольку на плате 2CAN сделана разводка не всех выводов данного элемента и микроконтроллера, нужно добавить еще соединений при помощи навесного монтажа. В результате получается конструкция, показанная на рисунке.

Генератор на постоянных магнитах

Известен ещё один способ обустройства бытовых генераторов, состоящий в использовании при изготовлении мощных постоянных магнитов и ряда дополнительных приспособлений (в некоторых средствах массовой информации их ещё называют «вечными»).

Принцип работы такого источника энергии на магнитах состоит во взаимодействии эм полей, создаваемых постоянными магнитными заготовками, жёстко закреплёнными на статорной и роторной части устройства (смотрите рисунок ниже).

Основное преимущество таких двигателей, выполняющих функцию генератора, – отсутствие потребности в источнике внешней энергии или в топливе. Однако и в данном случае не обходится без  недостатков, проявляющихся, в первую очередь, в том, что сильные магнитные поля могут негативно сказываться на здоровье обслуживающего персонала.

С учётом этого недостатка во всех остальных ситуациях такой электромотор широко применяется в различных приводных узлах, нередко устанавливаемых на промышленном оборудовании. В качестве примера может быть приведён известный среди специалистов генератор, под обозначением «г 303».

В заключение обзора самодельных генераторов следует заметить, что для переделки их из асинхронных двигателей может потребоваться целый комплект специального съёмного инструмента, по своему составу напоминающий автомобильное оборудование.

2 Специфика работы и свойства

Конструкция внутри имеет один медный проводник и два полупроводника типов P и N. Напряжение на выходе из станции равняется 12 В. Если дополнить твердотопливный модуль прибором инверторного или конверторного типа, то в итоге допустимо получить 220 В.

Другой разновидностью этой установки является автоматизированная электростанция. Она относится к более производительному виду твердотопливного оборудования. Работа устройства не представляет большой сложности. Для получения электричества необходимо следовать несложным правилам:

1. 1. Положить дрова, опилки или уголь в специальный отсек и поджечь их. В результате горения произойдет нагревание стенок и основного элемента. Располагается он внутри одной из стенок прибора.
2. 2. Поддерживать оптимальную температуру в устройстве. При 100 градусах допустимо получить от станции наибольшую мощность.
3. 3. Охладить агрегат после использования. Электрогенератор позволительно выставить на ледяную поверхность или использовать холодную воду. Зимой можно просто применить снег в качестве охлаждающего вещества.

Достоинства и недостатки самодельных генераторов, советы по эксплуатации

Самодельные генераторы, безусловно, обладают определенными достоинствами, среди которых можно отметить экономию средств и возможность создания устройства, полностью отвечающего предъявляемым требованиям.

Самодельный генератор не будет таким мощным как покупной

Но есть у подобных устройств и свои недостатки:

• большая вероятность частых поломок ввиду отсутствия герметичных креплений между конструктивными элементами устройства;
• возможная неточность в вычислениях мощности прибора, что приведет в процессе эксплуатации устройства к его невысокой продуктивности;
• для создания эффективного и надежного устройства нужны определенные знания и навыки.

Совет. Для повышения защиты устройства от воздействия внешних факторов (что, в свою очередь, позволит сохранить его продуктивность на протяжении длительного периода) желательно соорудить для него специальный защитный кожух. И напоследок несколько полезных советов относительно грамотной эксплуатации асинхронного генератора. Во-первых, лучше оборудовать генераторное устройство кнопкой «вкл./выкл.» (по возможности). Во-вторых, периодически следует контролировать температуру прибора для предотвращения его перегрева. В-третьих, поскольку создаваемое устройство не имеет автоматических элементов, во время его эксплуатации необходимо будет периодически использовать тахометр, вольтметр и амперметр.

Как вы могли убедиться, в принципе, создать генератор в домашних условиях не так уж и сложно, особенно, если в наличии есть его основные конструктивные элементы. Вопрос в целесообразности таких устройств. С финансовой точки зрения это может быть выгодно лишь в одном случае: если у вас есть под рукой бывший в употреблении рабочий двигатель. В любом случае попробовать стоит. Удачи!

Самодельный из магнитов

Магнитный генератор немного отличается от предыдущего. К примеру, ему не нужна установка компенсаторных батарей. Магнитное поле, которое создает электричество в обмотке статора, образуется благодаря неодимовым магнитам.

Как же создать такой тип генератора:

1. Нужно открутить имеющиеся крышки двигателя.
2. Вытащить ротор.
3. Ротор нужно проточить, при этом снять верхний слой необходимой толщины. Самостоятельно сделать такую процедуру без токарного оборудования сложно.
4. Сделать шаблон для круглых магнитов на листе бумаги. Подбирать необходимый размер нужно в зависимости от размеров ротора. Далее закрепить созданный шаблон на ротор и установить магниты полюсами и под углом в 20 градусов к оси ротора.
5. Должно получиться четыре группы полос с расстоянием в два диаметра магнита, а между ними в группе один диаметр. За счет такого расположения ротор не станет залипать к статору.
6. После установки всех магнитов нужно залить ротор эпоксидной смолой. Когда она высохнет, следует покрыть цилиндрическую часть стекловолокном и опять смолой. Благодаря такому креплению магниты крепко зафиксируются.
7. При просушке ротора его можно поставить на место и прикрутить две крышки двигателя.

Многие специалисты полагают, что для обеспечения электричеством загородного дома достаточно будет маятника с осью длиной 6 м.

В этом случае электромагниты будут толкать неодимовые магниты с силой больше 100 кг. Достоинства данного устройства заключаются в том, что оно не зависит от солнца и ветра. Кроме того, генератор не нуждается в дорогостоящих аккумуляторах как другие генераторы энергии.

Но во время его использования не исключены и некоторые проблемы:

• в процессе движения маятника в обратную сторону может поменяться полярность магнитов;
• в момент зависания маятника в верхней точке может образоваться эффект пульсации в сети.

Этапы сборки

Все элементы будущего генератора следует прикрепить в отдельных частях покрышки. Закреплены они должны быть прочно, так как при работе генератора могут исходить вибрации и генератор распадется, не проработав и дня. Уровень очень сильного шума уменьшается установкой глушителя, сдерживающего распространение звука. Можно изготовить шумоизоляцию бензогенератора своими руками, но практически каждый механик скажет, что это того не стоит, поэтому данный момент мы упустим.

При использовании бензокосы, работа существенно упрощается, так как установку можно собрать, взяв за основу крышку устройства. Как дополнение, можно сделать корпус их фанеры со снимающейся стороной для ремонта конструкции и удобного обслуживания.

Более детально понять и изучить сборку бензогенератора своими руками можно, просмотрев видео:

Любопытство к «очумелым ручкам» и банальное желание сэкономить мотивирует достаточно немалое количество народа на самостоятельную сборку агрегата по выработке электроэнергии. Насколько эта идея является целесообразной, и как долго будет работать установка подобного рода, изготовленная из «подножных средств»?

Насколько надежен самодельный генератор

Некоторые мастера, занимающиеся конструированием бензогенераторов не один год, смело заявляют, что подобный аппарат прослужит ничуть не меньше профессионально собранного на заводе. К тому же при самостоятельной сборке имеется очень много плюсов, а именно:

1. Экономия финансов (средняя стоимость агрегата до 1 кВт мощностью будет стоить не менее 120$)
2. Гордость и удовольствие от самостоятельной сборки
3. Возможность подобрать необходимые параметры генератора под личные нужды
4. Знание аппарата и возможность разборки бензогенератора своими руками для починки

Другая часть народа, которая скептически относится к самодельным агрегатам, уверяет, что экономия не стоит этого, так как:

• Если покупать все элементы для бензогенератора, то сумма всех элементов по отдельности обойдется в полтора-два раза дороже.
• Подобрать генератор под двигатель и наоборот для новичка – очень сложное, а порой и невыполнимое задание.
• Изготовление агрегата требует определенных знаний в инструментарии.
• На реализацию задуманного может потребоваться немалое количество времени
• Бензогенераторы, изготовленные на заводах, имеют много преимуществ над самодельными, а именно: автоматическое включение генератора как резервное питание при отключении основной линии, эстетически красивый внешний вид, самодиагностика с отслеживанием рабочих параметров и ошибок в работе.
• Самодельные аппараты обычно тяжелее и габаритнее фабричных моделей.

Советы по эксплуатации

Увеличить время работы генератора и понизить шанс выхода из строя можно, придерживаясь основных правил эксплуатации аппарата, а именно:

• Перед запуском бензогенератора стоит проверить его герметичность и отсутствие повреждений.
• Элементы конструкции стоит прочно закрепить. Незакрученная до конца гайка во время работы, особенно при длительной эксплуатации, может привести к аварии.
• Нужно периодически проверять оставшееся количество масла.
• Заправлять аппарат следует бензином хорошего качества, так как двигатели сами по себе весьма чувствительны к низкооктановым показателям топлива.
• Не нагружайте бензогенератор больше чем на 80 процентов от его максимальной мощности.
• Не забывайте своевременно чистить фильтры двигателя.
• Дайте двигателю прогреться после запуска. Подключайте электросеть в доме только через 2-3 минуты после старта.

Подведем итоги

Бензиновый генератор – отличный агрегат для резервного или основного источника питания дома электроэнергией. Широкий выбор моделей в магазинах позволит подобрать его исходя из собственных нужд и пожеланий, однако, стоимость их не всегда оказывается достаточно низкой, чтобы была весомая причина покупать его без раздумий.

Изготовление бензогенератора своими руками будет приемлемым, когда вы уже имеете большую часть элементов конструкции и выкидывать их жалко. Если вы умелый механик и для вас не составит труда сконструировать собственный бензогенератор, можете смело заняться этим делом. Однако, если хотя бы один из пунктов или одно из предложений данной статьи вызвало у вас замешательство – не советуем приступать к сборке во избежание непредвиденных ситуаций.

От теории к практике

Соорудим ветрогенератор из мотора своими руками. Для простого понимания к инструкции прилагаются схемы и видео. Вам понадобятся:

• Устройство для передачи энергии ветра к ротору;
• Конденсаторы на каждую обмотку статора.

Сформулировать правило, по которому бы вы могли с первого раза подобрать устройство для улавливания ветра, сложно. Тут нужно руководствоваться тем, что при работе техники в генераторном режиме частота вращения ротора должна быть выше на 10%, чем при работе в качестве двигателя. Учитывать нужно частоту не номинальную, а холостого хода. Пример: номинальная частота 1000 оборотов, а в холостом режиме – 1400. Тогда для выработки тока понадобится частота, равная примерно 1540 оборотам в минуту.

Подбор конденсаторов по емкости производится по формуле:

C – искомая емкость. Q – скорость вращения ротора в оборотах в минуту. П – число «пи», равное 3,14. f – фазовая частота (постоянная величина для России, равная 50 Герцам). U – напряжение в сети (220, если одна фаза, и 380, если три).

Пример расчета: трехфазный ротор вращается со скоростью 2500 оборотов в минуту. Тогда C = 2500/(2*3,14*50*380*380)=56 мкФ.

Как соединять?

Рассмотрим, как сделать генератор из асинхронного двигателя, на примере трехфазного мотора:

1. Соедините вал с устройством, приводящим во вращение ротор за счет энергии ветра;
2. Подключите конденсаторы по схеме треугольник, вершины которого соедините с концами звезды или вершинами треугольника статора (зависит от типа соединения намоток);
3. Если на выходе требуется напряжение 220 Вольт, соедините статорные намотки в треугольник (конец первой обмотки – с началом второй, конец второй – с началом третьей, конец третьей – с началом первой);
4. Если вам нужно запитать приборы от 380 Вольт, то для соединения статорных обмоток подойдет схема «звезда». Для этого соедините начало всех намоток вместе, а концы подключите к соответствующим емкостям.

Пошаговая инструкция о том, как сделать своими руками однофазный ветрогенератор малой мощности:

1. Вытащите из старой стиральной машины электродвигатель;
2. Определите рабочую намотку и подключите параллельно ей конденсатор;
3. Обеспечьте вращение ротора за счет энергии ветра.

Получится ветряк, как на видео, и он выдаст 220 Вольт.

Для электроприборов, питающихся от постоянного тока, дополнительно потребуется установка выпрямителя. А если вы заинтересованы в контроле параметров источника питания, установите на выходе амперметр и вольтметр.

Электродвигатель – это устройство, выступающее в качестве преобразователя энергии и работающее в режиме получения механической энергии из электрической. Путем несложных превращений без использования постоянного магнита, но благодаря остаточной намагниченности, мотор начинает работать в качестве источника питания. Это два взаимообратных явления, помогающие вам экономить: не нужно покупать ветрогенератор, если без дела валяется электрический двигатель. Смотрите видео и учитесь.

Генератор неодимовых магнитов

Как сделать генератор из асинхронного электродвигателя?

Этот отечественный генератор исключает использование конденсаторных установок. Источник магнитного поля, которое индуцирует ЭДС и создает ток в обмотке статора, построен на постоянных неодимовых магнитах. Чтобы сделать это вручную, вы должны последовательно делать следующее:

• Снимите переднюю и заднюю крышки асинхронного двигателя.
• Снимите ротор со статора.

Data-lazy-type = «image» data-src = «http://elquanta.ru/wp-content/uploads/2016/09/rotor-1-600×448.jpg?.jpg 600 Вт, https: // elquanta. com / wp-content / uploads / 2016/09 / rotor-1-768×573..jpg 1024 Вт, https://elquanta.ru/wp-content/uploads/2016/09/rotor-1.jpg 1200 Вт «размеры =» (максимальная ширина: 600 пикселей) 100 Вт, 600 пикселей \ u003e

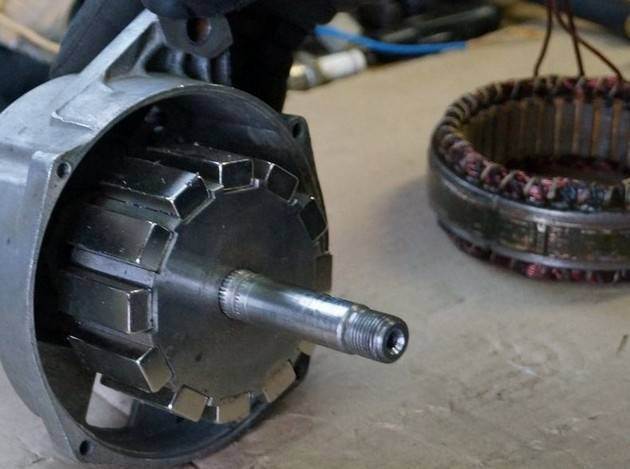

Как выглядит ротор асинхронного двигателя?

• Ротор обработан, верхний слой удален на 2 мм больше, чем толщина магнитов. Дома не всегда бывает так, что ротор скучен своими руками, без снаряжения и навыков катания. Вы должны связаться со специалистами в токарной мастерской.
• На листе обычной бумаги шаблон подготовлен для размещения круглых магнитов, диаметром 10-20 мм, толщиной до 10 мм, с силой натяжения 5-9 кг на квадратный метр / см, размер зависит от размера ротора. Шаблон приклеен к поверхности ротора, магниты размещены в полоски под углом от 15 до 20 градусов по отношению к оси ротора, по 8 штук на полосу. На следующем рисунке показано, что на некоторых роторах отмечены темные полосы сдвига линии магнитного поля относительно своей оси.

Data-lazy-type = «image» data-src = «http://elquanta.ru/wp-content/uploads/2016/09/rotor-01-600×309.jpg?.jpg 600 Вт, https: // elquanta. com / wp-content / uploads / 2016/09 / rotor-01.jpg 730 Вт «размеры =» (максимальная ширина: 600 пикселей) 100 Вт, 600 пикселей «\ u003e

Монтажные магниты на роторе

• Рабочее колесо магнита рассчитывается так, чтобы получить четыре группы полос, в группе из 5 полос расстояние между группами магнита 2.0. Разнос в группе магнитов 0,5-1,0, эта система уменьшает прилипание ротора к статору, его следует скручивать усилием двух пальцев;
• Крыльчатка магнита, выполненная по расчетной схеме, залита эпоксидной смолой. После небольшого высыхания цилиндрическую часть ротора покрывают слоем стекловолокна и повторно пропитывают эпоксидной смолой. Это исключит вылет магнитов при вращении ротора. Верхний слой магнитов не должен превышать первоначальный диаметр ротора, который находился перед канавкой. В противном случае ротор не встанет на место или при вращении он будет трутся обмотку статора.
• После сушки крыльчатку можно поставить на место и закрыть крышки;
• Для проверки необходим генератор — вращайте ротор электрической дрелью, измеряя выходное напряжение. Количество оборотов при желаемом напряжении измеряется тахометром.
• Зная необходимое количество оборотов генератора, ременная передача рассчитывается по методике, описанной выше.

Интересным случаем применения является использование электрического генератора на основе асинхронного электродвигателя в цепи электродвигателя с генератором с собственным источником питания. Когда часть энергии, вырабатываемой генератором, поступает на электродвигатель, который его вращает. Остальная часть энергии расходуется на нагрузку. Зная принцип автономного энергоснабжения, практически можно обеспечить дом автономным питанием в течение длительного времени.

Электрогенератор своими руками: расчет мощности устройства

Изготовление любого ветряка для частного использования начинается с подготовительного этапа – расчета мощности устройства. Так, например, для работы водяного отопления нужно будет установить ветряк высотой не менее 5-6 метров. При этом, использовать для обогрева лишь энергию ветра не получиться: скорость ветра достаточно переменчива. А вот в качестве дополнительного источника, который позволит сэкономить средства, использовать ветер можно.

Чтобы самому рассчитать мощность ветрогенератора, следует определить силу воздушного потока.

Многие специалисты рекомендуют дополнительно произвести расчет мощности электрогенератора

Для этого можно воспользоваться многочисленными формулами, которые представлены в сети. Наиболее простым решением будет использование калькулятора, который рассчитывает силу ветра самостоятельно. Вам, при этом, нужно будет лишь вбить в программу нужные значения. Чаще всего это: площадь, на которую дует ветер, плотность и скорость ветра.

Кроме того, для работы понадобится электрическая схема ветряка, подробные чертежи конструкции, которые можно нарисовать на обычном листе бумаги или визуализировать при помощи компьютерной программы для трехмерного моделирования.

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

• Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
• Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
• Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
• Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
• Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

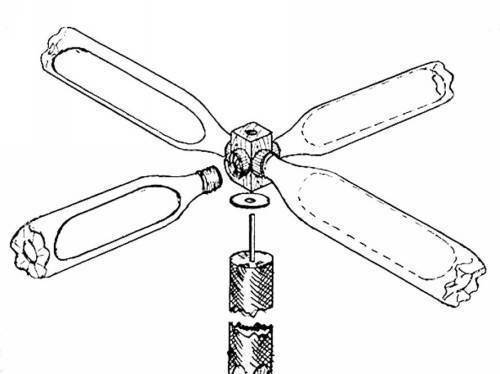

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Как сделать бензогенератор, имея готовую силовую установку?

Ответ лежит на поверхности – подключить генератор к бензиновому мотору. Где его взять? Любой электромотор, при правильной организации системы возбуждения обмоток, становится генератором.

Генератор постоянного тока

Он получает крутящий момент от двигателя вашей машины, и вырабатывает напряжение постоянного тока 14 вольт.

Ничего не надо изобретать. Достаточно посмотреть мощностные характеристики, и подобрать небольшой двигатель из перечисленных выше.

Главное условие – исправный регулятор напряжения и желательно «живые» обмотки. Впрочем, если вам достался сгоревший экземпляр – не беда. Как снять якорь с электроустановки бензогенератора, знает любой радиолюбитель.

Перемотать обмотку можно за один вечер. В принципе, если вы самостоятельно сможете собрать мини электростанцию, можно садиться писать книгу: «Неисправности бензогенератора и способы их устранения». Это крайне полезный опыт.

Поломка источника электроэнергии в чистом поле – это проблема. А знакомый с устройством «Кулибин», сможет восстановить работу без вызова мастера.

Единственный недостаток, правда, существенный – напряжение 12-14 вольт. Освещение, зарядка мобильных устройств, подключение музыки и компьютера – без проблем. Но для дома необходимо 220 вольт. Выручит преобразователь напряжения, например, от старого бесперебойника.

Двигатель переменного тока

Тут ситуация сложнее (правда и дешевле, нет необходимости искать преобразователь). Любой электромотор можно сделать генератором, подключив его к приводу.

Есть нюансы. Для возбуждения обмоток в режиме генератора, необходима конденсаторная схема (см. рисунок) и точный подбор оборотов.

Если вы дочитали до этого места – нет смысла объяснять, как из 3-х фазного источника 380В получить одну фазу 220В. Это тема отдельной статьи.

Для измерения оборотов потребуется тахометр. Вы подключаете мотор к сети, и замеряете скорость вращения. Добавляете к полученным оборотам 5%-10%, и получаете оптимальную скорость вращения вала для возбуждения обмоток генератора.

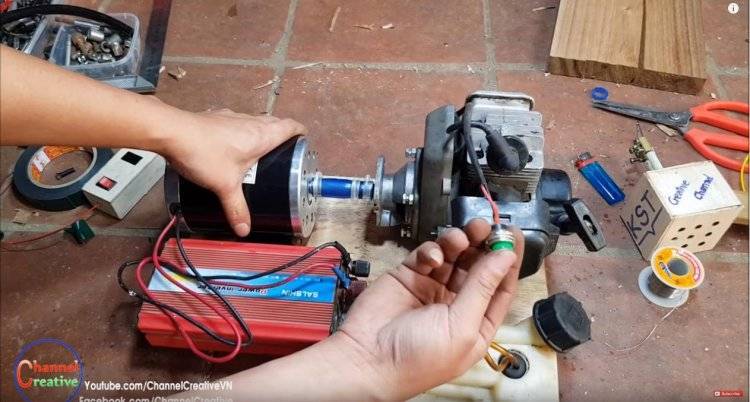

Самодельный бензогенератор на 220 вольт из движка от ГАЗ 21 и генератора переменного тока на 15 кВт — видео

Как работает электрогенератор

Принцип работы электрогенератора основывается на физическом явлении электромагнитной индукции. Проводник, проходящий через искусственно созданное электромагнитное поле, создает импульс, который преобразуется в постоянный ток.

Генератор имеет двигатель, который способен вырабатывать электричество, сжигая в своих отсеках определенный вид топлива: бензин, газ или дизельное топливо. В свою очередь топливо, попадая в камеру сжигания, в процессе горения вырабатывает газ, который вращает коленчатый вал. Последний передает импульс ведомому валу, который уже способен предоставить определенное количество энергии на выходе.

Принцип работы устройства достаточно прост, но ровно до тех пор, пока нет необходимости рассмотрения каждого отдельного процесса. Нужно понимать, что закон Фарадея о принципах магнитной индукции, который используется в электрогенераторе, даст желаемый результат только тогда, когда будут созданы определенные условия. Главным из них является правильный расчет и соединение главных конструктивных единиц.

Независимо от потребляемого топлива и мощности, электрогенераторы имеют два основополагающих механизма: ротор и статор. Ротор необходим для создания электромагнитного поля, поэтому в его основе лежат магниты, равноудаленные от сердечника. Статор неподвижен, позволяет приводить ротор в движение, а также регулирует электромагнитное поле, за счет наличия металлических блоков из стали.

Вариант изготовления электрогенератора своими руками показан на видео

1 Область использования

Для обогрева устройства этого вида используются повсеместно. Вырабатывать электричество из дров удобно в случаях:

1. 1. Частых сбоев в центральной системе электроснабжения.
2. 2. Отключения электричества при аварии.
3. 3. При использовании оборудования малой мощности. Генератор будет выполнять функцию постоянного источника питания.

Стать полноценной заменой электрогенератора это устройство не сможет. Но его вполне допустимо использовать в качестве агрегата для домашнего хозяйства при обслуживании бытовых устройств. Отличным вариантом эта установка послужит для дачи, рыбалки или другого вида отдыха на природе. Везде, где нет централизованной системы электроснабжения, этот механизм будет незаменим.

Как рассчитать характеристики генератора по мощности двигателя и емкости конденсаторов

Для создания нормальных условий работы электрической машины необходимо соблюсти равенство ее номинального напряжения и мощности в режимах генератора и электродвигателя.

С этой целью подбирают емкость конденсаторов с учетом вырабатываемой ими реактивной мощности Q при различных нагрузках. Ее величину рассчитывают по выражению:

Q=2π∙f∙C∙U2

Из этой формулы, зная мощность двигателя, для обеспечения полной нагрузки можно рассчитать емкость батареи конденсаторов:

С=Q/2π∙f∙U2

Однако, следует учесть режим работы генератора. На холостом ходу конденсаторы станут излишне нагружать обмотки и нагревать их. Это приводит к большим потерям энергии, перегреву конструкции.

Для устранения подобного явления конденсаторы подключают ступенчато, определяя их количество в зависимости от приложенной нагрузки. Чтобы упростить подбор конденсаторов для запуска асинхронного двигателя в режиме генератора, создана специальная таблица.

Мощность генератора (кВА)	Режим полной нагрузки	Режим холостого хода
cos φ=0.8	cos φ=1	Q (кВАр)	С (мкф)
Q (кВАр)	С (мкф)	Q (кВАр)	С (мкф)
15	15,5	342	7,8	172	5,44	120
10	11,1	245	5,9	130	4,18	92
7	8,25	182	4,44	98	3,36	74
5	6,25	138	3,4	75	2,72	60
3,5	4,53	100	2,54	56	2,04	45
2	2,72	60	1,63	36	1,27	28

Для использования в составе емкостной батареи хорошо подходят пусковые конденсаторы серии K78-17 и им подобные с рабочим напряжением от 400 вольт и больше. Вполне допустимо заменить их металлобумажными аналогами с соответствующими номиналами. Собирать их придется параллельным подключением.

Использовать модели электролитических конденсаторов для работы в цепях асинхронного самодельного генератора не стоит. Они предназначены для цепей постоянного тока, а при прохождении синусоиды, меняющейся по направлению, быстро выходят из строя.

Существует специальная схема их подключения для подобных целей, когда каждая полуволна направляется диодами на свою сборку. Но она довольно сложная.
