Особенности квартирных электрических щитков — схема сборки и подключения

Схема электрощитка в квартире с УЗО в отдельных группах

Схема №5

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

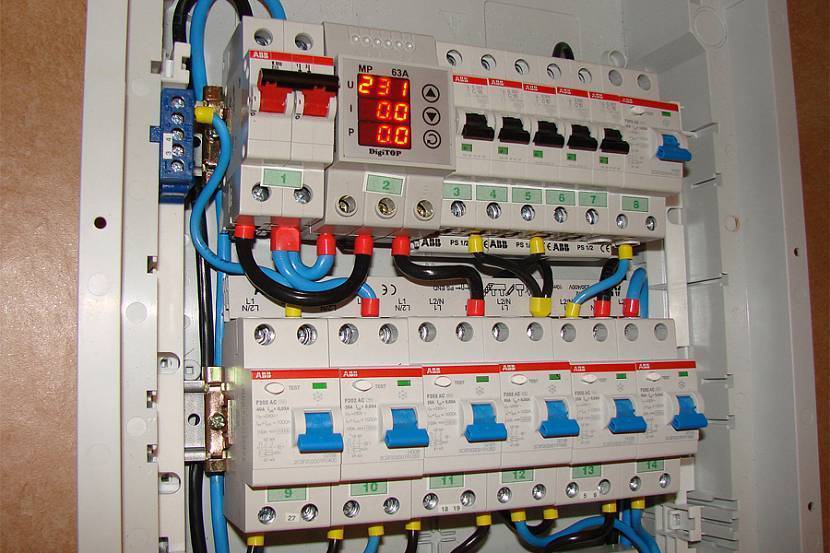

Та же схемка, но с реле напряжения:

Схема №6

Схема щитка с УЗО для отдельных групп


Схема электрощитка с УЗО для отдельных групп Прибор УЗО срабатывает при нагрузке от 1 А до 80 мА, что предотвращает поражение током и летальный исход в случаях утечки. Устройство подходит для жилых помещений, где электропроводка имеет общую длину от 400 м.

Расключить квартиру можно следующим образом:

  1. Установка аппарата на вводе. УЗО с пределом срабатывания до 30 мА подходит для квартиры с однофазной нагрузкой 11 кВт.
  2. Защита от токовой утечки также ставится на розеточные линии и группу сплит-системы.
  3. Один прибор располагается на объединенной системе, где на каждую группу стоит защитный автомат.
  4. Монтаж стандартного автомата для сети с металлическими корпусами осветительных приборов.

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со  степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический электрический щит. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.
Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля.  Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Что должно быть в щитке?

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

  • устройства защитного отключения;
  • дифавтоматы;
  • электрический провод ПВ-3 расчетного сечения;
  • гребенки для автоматов;
  • шины;
  • ДИН-рейки;
  • ограничители на ДИН-рейки;
  • автоматические выключатели;
  • втулочные наконечники для одного и двух проводов.

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать. К синему подключаем провод максимум 2,5 кв

мм, к красному до 10 кв. мм

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора

Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

Элементы электрощитка

Квартирный щит состоит из следующих узлов:

  • Автоматический выключатель. Двухрядный прибор ставится на вводе и может обесточить нулевой и фазный провод.
  • УЗО. Представляет собой реле дифференцированного типа. Необходим для быстрого обесточивания линии при появлении утечки напряжения.
  • Дополнительные автовыключатели, контролирующие цепь с мощными приборами – электроплитой, стиральной машинкой, водонагревателем, кондиционером.
  • Шины нуля и заземления. Медные планки с диэлектрическим основанием обеспечивают безопасность контакта заземления и рабочей нейтрали.
  • Корпус. В нем находятся все узлы. Бывает металлическим, пластиковым. По способу монтажа различают навесные и встраиваемые модели.
  • DIN-рейка. Металлическая пластинка, зафиксированная на корпус. К ней специальными крепежными элементами монтируются автоматы.
  • Соединительные кабели с сечением, соответствующим показателю мощности оборудования.

Что должно быть в электрощитке

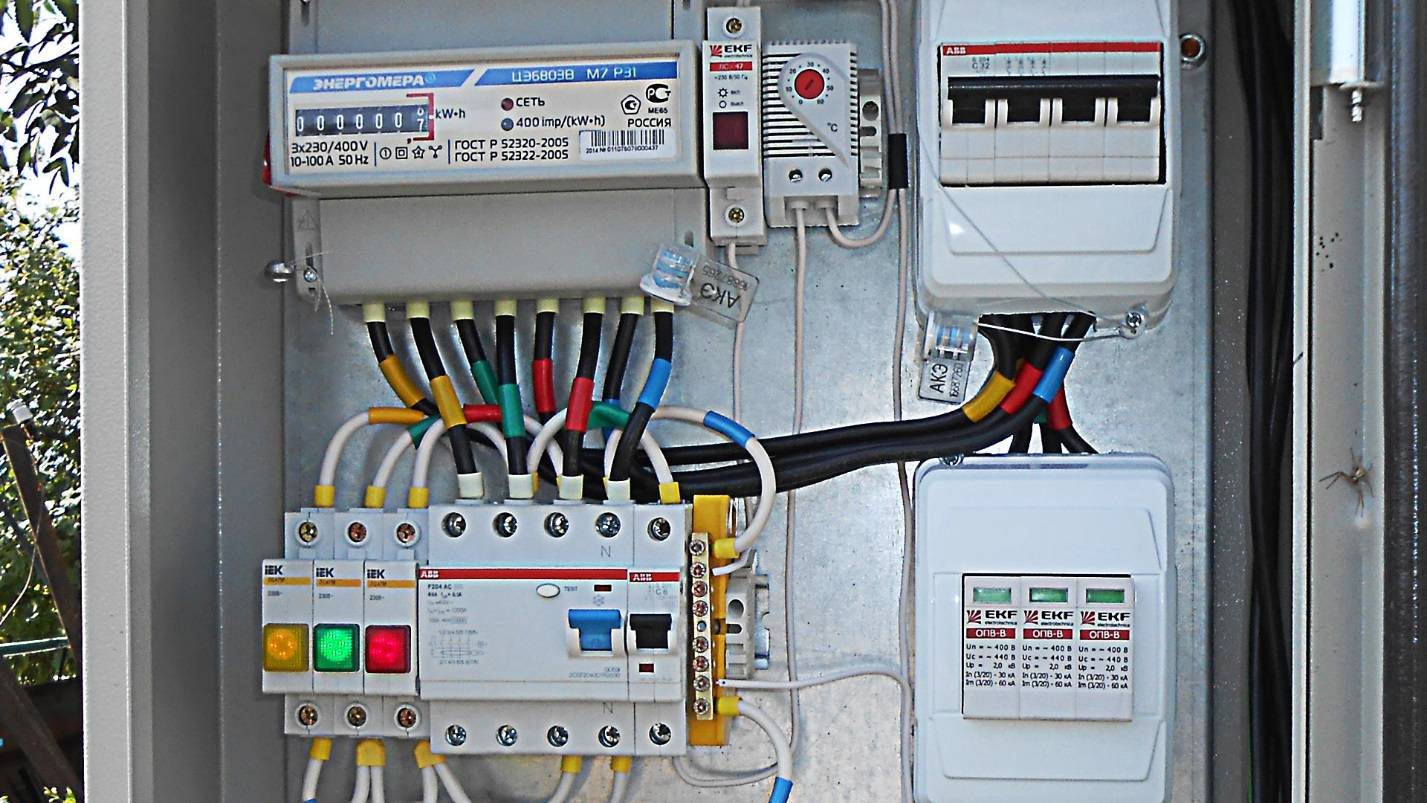

В частном доме электросчетчик устанавливается на столб Компоновка распределительного щита в квартиру или частный дом бывает нескольких вариантов. Основное различие – наличие счетчика и автомата на вводе. В частных домах счетчики ставятся на столб, а автоматы – на стене. Прибор учета также может располагаться внутри дома, и тогда обязателен щиток.

В многоквартирных зданиях электробоксы устанавливают на лестничной клетке. В данном случае шкаф требуется под УЗО и автоматы. Также разрешена установка внутри квартиры, но для этого нужно компактное и вместительное изделие.

Нюансы выбора модульного оборудования для электрического щитка


Электрическое сопротивление проводов ПУГВ Перед тем как поставить электрический щиток в квартире, понадобится сделать его схему и согласовать с компанией энергосбыта. На чертеже указывается каждый модуль и его назначение. В процессе подбора устройств нужно учитывать следующие моменты:

  • Применение модулей одного производителя и одной серии. В зависимости от изготовителя ширина модулей различается на несколько миллиметров. Разница приводит к несостыковке деталей.
  • Сечение монтажного провода ПуГВ подбирается под сечение кабеля ввода. Оптимально – от 4 до 6 мм2.
  • Для маркировки нуля, земли и фазы понадобится термотрубка белого, черного, красного (фаза) и черного (рабочий ноль) цвета.
  • Шинные гребенки с одной-тремя полосами обеспечат соединение модульных устройств. К гребенкам также понадобятся торцевые заглушки.
  • На каждый групповой УЗО понадобится отдельная нулевая шина или кросс-модули с хорошей изоляцией.
  • Ограничитель для дин-рейки исключит расползание ряда модулей в стороны.
  • Заглушки применяются для закрытия образовавшихся полостей в щитке.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Разберем каждый элемент ВРУ подробнее

Медные шины для подсоединения PE и N проводников в ВРУ дома

К медной шине PE все провода присоединяются при помощи болтов, шайб, гаек и гроверных шайб. Соединение должно быть сделано при помощи инструмента, а не вручную.

На медной шине PE должно быть предусмотрены места для присоединения

  • Вводного PEN провода, при системе питания дома TN-C-S;
  • Заземляющего проводника от заземления дома;
  • Проводника от системы уравнивания потенциалов;
  • Провод от разрядника (ограничителя напряжения).

Соединение шин PE и N в ВРУ дома

Напомню, что я рассматриваю, ВРУ дома при подключении питания по схеме TN, с глухозаземленной нейтралью.

Шины крепятся внутри ВРУ рядом друг с другом. По рекомендации в ГОСТ Р 51732-2001(ВРУ) нулевую рабочую шину (N) нужно располагать ниже шины PE,но, по-моему, мнению это не имеет принципиального значения. Принципиально здесь другое.

Важно! Шину PE нужно закреплять на корпус ВРУ при помощи болтовых соединений и с токопроводящим контактом. Шину N нужно закреплять на корпусе ВРУ через диэлектрические (не проводящие ток) изоляторы

Шина PE и N должны быть соединены двумя перемычками по краям шин или одной перемычкой посередине. Сечение перемычек должно быть не меньше сечения защитных PE проводов. Соединение должно быть болтовым.

Шины PE и N должны быть помечены цветом или табличками с надписями PE и N.Провода, отходящие от шин должны иметь цвет согласно ГОСТ Р 50462: защитные PE провода в зелено-желтый цвет, нулевые рабочие провода N в голубой цвет.

Вводной автомат ВРУ

Кабель электропитания заводится на вводной автомат ВРУ. Номинал автомата выбирается согласно электропроекту. Вводной автомат защиты предназначен для защиты электропроводки дома от перегрузки и сверхвысоких токов короткого замыкания, а также преднамеренного отключения питания для технического обслуживания сети дома. Вместо вводного автомата возможна установка плавких предохранителей.

Разрядники (ограничители напряжения)

Разрядники устанавливаются после вводного автомата. Через них фазные провода соединяются с защитной шиной PE. При импульсных перегрузках разрядники срабатывают. Фазное напряжение попадает на шину PE и срабатывает защита ВРУ.

Блоки автоматов для электрогрупп дома

Эти автоматы защиты предназначены для распределения электропитания по группам электропроводки дома. Для каждой электрогруппы дома (кухня, ванная, комнаты, освещение и т. п) устанавливается отдельный автомат защиты.При необходимости устанавливаются Устройства защитного отключения(УЗО)

Распределительные автоматы должны устанавливаться таким образом, чтобы равномерно распределять нагрузку между фазами. Количество автоматов на каждую фазу должно расчитаваться с учетом коэффициента спроса. Коэффициент спроса определяет вероятность того, что все электросети будит максимально нагружены. (Читайте о коэффициенте спроса подробно).

Для ВРУ, количество автоматов рассчитывается по следующим таблицам:

Однофазная нагрузка:

Коэффициент спроса,Кспроса.

Количество автоматов,шт

0,8

2-3

0,7

4-5

0,6

6-9

0,5

Больше 10

Трехфазная нагрузка:

Коэффициент спроса,Кспроса.

Количество автоматов,шт

0,9

2-3

0,8

4-5

0,7

6-9

0,6

Больше 10

Провода для коммутации во ВРУ

  • Провода должны быть разноцветными согласно ГОСТ Р. 50462.PE-желто-зеленый,N-голубой, фазные L- красные.
  • Провода внутренних сетей дома на концах должны быть маркированы надписями или табличками.
  • Фазные шины желательно покрасить в разные цвета или подписать L1;L2;L3.
  • Все провода должны быть изолированыИзоляция должна быть рассчитана на 660 вольт. При прокладке проводов внутри ВРУ они не должны касаться токопроводящих и острых частей корпуса. На вводе во ВРУ их нужно защитить проходными втулками.

О внутреннем устройстве ВРУ все. Осталось рассказать о маркировке вводно-распределительных устройств (ВРУ)

Маркировка вводно-распределительного устройства

Как и любое электротехническое устройство вводно-распределительное устройство (ВРУ) имеет специальную маркировку согласно главы 4,ГОСТ 14254-96. По таблице ниже можно расшифровать маркировку любого ВРУ, в том числе ВРУ для частного дома.

Нормативные ссылки

  • ГОСТ Р 51732-2001(ВРУ)
  • ПУЭ, Правила устройства электроустановок, издание 7
  • ГОСТ Р. 50462 «Идентификация проводов по цвету»

Откроются при клике.

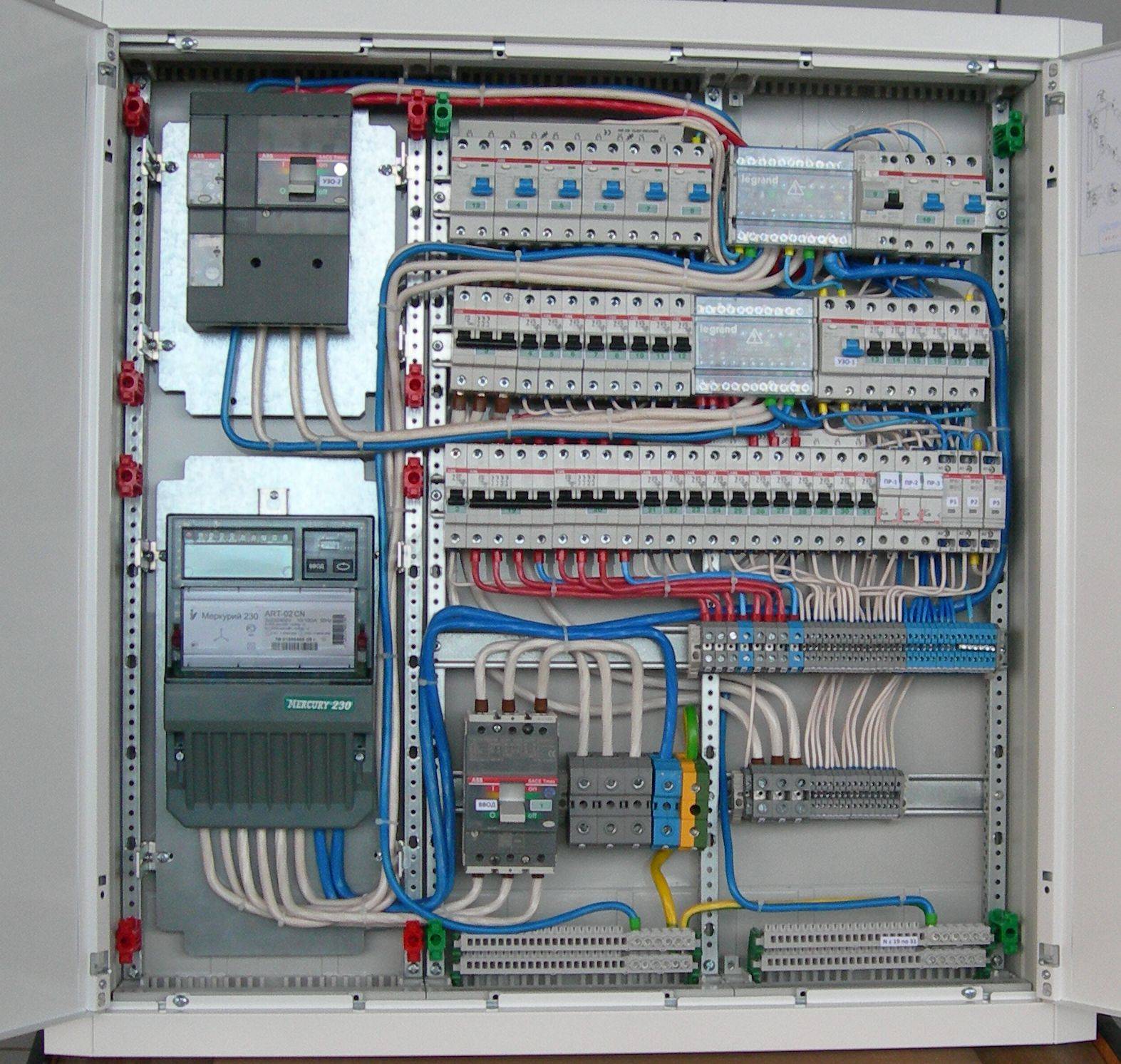

Внутреннее наполнение – компоновка модульных устройств

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

  • соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
  • вход располагают вверху, выход – снизу;
  • запрещается зажимать многожильный провод без наконечников НШВИ;
  • чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит  расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Основные этапы

Сразу надо определиться, сможете ли вы заменить проводку в квартире своими руками или будете приглашать профессиональных электриков. Имейте в виду, что при капитальном ремонте жилого помещения работы, связанные с электричеством, составляют самую сложную и объёмную часть.

Соответственно высокими будут и материальные затраты. Если в средствах вы не имеете ограничений, то лучше пригласите специалистов.

Замена электропроводки в квартире своими руками основывается на трёх главных составляющих.

  • Однозначно все алюминиевые провода необходимо заменить медными. Мы уже упоминали, что металл подвержен коррозии, к тому же он имеет мягкую структуру, он выдавливается из-под винтовых клемм, его пайка относится к процессу сложному и дорогому, а алюминиевые скрутки со временем ослабевают. Всё это в итоге может привести к ненадёжности контактных соединений.
  • Необходимо будет перейти с ранее применяемой схемы с глухозаземлённой нейтралью (TN–C) на схему с защитным заземлением потребителей (TN–C–S). Электроснабжение по предыдущей схеме TN–C применялась в Советском Союзе вынужденно, потому что шла массовая электрификация, электрические сети были очень протяжёнными и к тому же наблюдался острый дефицит цветных металлов. С конца 90-х годов начался переход на электроснабжение по схеме TN–C–S, что обеспечивает безопасную эксплуатацию потребителей вне зависимости от общего состояния сети.

Потребуется смонтировать групповое подключение потребителей отдельными ветвями, в то время как раньше применялась разводка разветвлением от главного квартирного щитка через распределительные коробки.

Схема щитка с УЗО для отдельных групп


Схема электрощитка с УЗО для отдельных групп Прибор УЗО срабатывает при нагрузке от 1 А до 80 мА, что предотвращает поражение током и летальный исход в случаях утечки. Устройство подходит для жилых помещений, где электропроводка имеет общую длину от 400 м.

Расключить квартиру можно следующим образом:

  1. Установка аппарата на вводе. УЗО с пределом срабатывания до 30 мА подходит для квартиры с однофазной нагрузкой 11 кВт.
  2. Защита от токовой утечки также ставится на розеточные линии и группу сплит-системы.
  3. Один прибор располагается на объединенной системе, где на каждую группу стоит защитный автомат.
  4. Монтаж стандартного автомата для сети с металлическими корпусами осветительных приборов.

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов

В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

Щиток с цифровыми датчиками

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам

Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

  • ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия.
  • Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Схема электрического щита

При монтаже щитка и электропроводки следует правильно составить схему. Такая работа обычно поручается инженеру-специалисту. Однако при соблюдении определенных принципов она выполняется самостоятельно. Схема электропроводки и щитка должна быть точной. Это обеспечит безопасность эксплуатации системы.

Одной из самых простых является однолинейная схема щитка. Понять ее можно довольно быстро. Название «однолинейная» появилось потому, что в такой схеме одной линией обозначается сразу группа проводов, а не отдельные электрические кабели. Сколько в ней проводов, показано при помощи наклонных черточек. Снизу в схеме расписывается мощность, тип кабеля и линии потребителей.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Лучше устанавливать электрические автоматы.

Чтобы разобраться в схеме соединения электрощита со всеми потребителями тока, следует посмотреть ее более привлекательный вариант. На такой схеме отображаются все электрические устройства и проводники. Схема электрического щита должна отвечать требованиям ГОСТа.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20%!н(MISSING)а развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Нормативные документы и правила


Требования к установке электрощитка прописаны в ГОСТ 51321.1-2007 Щиток – распределительное устройство, работающее под напряжением до 1 кВт. Его особенности рассмотрены в гл. 4.1. 7-го издания ПУЭ. Требования к ВРУ в жилом многоэтажном здании прописаны в ГОСТе 51732-2001, а к распредщиткам – в ГОСТе Р 51628-2000. Поскольку квартирный электрический щиток относится к низковольтным распределительным и управляющим аппаратом, требуется обратиться к ГОСТу 51321.1-2007.

Основные требования и правила установки

В ГОСТах и ПУЭ указан правильный способ подключения щитка.

Нормативы отмечают несколько моментов:

наличие комплектной схемы с номиналом автомата защиты, типа и сечения кабеля, установленной и единовременной мощности, параметров защиты оболочки корпуса;
разрешен монтаж модулей, укомплектованных внутри или снаружи паспортной табличкой;
обязательное нанесение знака «Осторожно напряжение» по форме, регламентированной ГОСТ Р 12.4.026;
выбор сечения кабеля для прокладки внутри согласно номиналу защитных автоматов;

подбор изоляции провода, способной выдержать напряжение переменного тока не меньше 660 В;
защита болтовых соединений от вибраций и короткого замыкания тарельчатыми пружинами, контроллерами, пружинными шайбами, наконечниками;
сборка нулевых проводников на шинах N и RE;
подключение REN-провода на RE щитка;
использование клемм для защиты вводного и выводного провода;
выполнение работ при помощи отверток со шлицами под шлиц винтов, инструмента с заизолированными ручками;
маркировка кабеля цветными ПВХ-трубками – синей/голубой (рабочий ноль), желто-зеленой (ноль защиты), красной/коричневой (фаза);
маркировка контактов шин N и RE по порядковым номерам защитных автоматов;
подключение по одному проводнику на зажим шины N или RE;
обозначение отходящих кабелей круглыми (напряжение линий от 1000 В), квадратными (напряжение до 1000 В), треугольными (контрольный) бирками.

Какой корпус надежнее – из металла или пластика


Металлический распределительный щиток в деревянном доме Квартирный щиток выпускается в металлическом и пластиковом корпусе. Выбор материала зависит от проекта, техзадания на проектирование и финансовых возможностей пользователя.

Электрощит из металла имеет ряд особенностей:

  • надежная посадка на защитный ноль;
  • высокие антивандальные характеристики;
  • хорошие показатели пожаростойкости;
  • устанавливается на улице или в подъезд;
  • влагостойкость класса IP31 – IP54.

Минус металлического корпуса – необходимость заземления. Третий провод понадобится выводить с основного щита питания квартиры.


Пластиковый электрический щиток у двери в прихожей

Пластиковый корпус отличается следующими характеристиками:

  • подходит под дизайн интерьера;
  • можно встраивать в специальную нишу;
  • стойкость к влажной среде;
  • красивая прозрачная или тонированная дверца;
  • отличная пылестойкость.

При плохой изоляции есть риски возгорания пластика и возникновения пожара. В данном случае лучше приобретать короб из текстолита.

Элементы электрощитка

Квартирный щит состоит из следующих узлов:

  • Автоматический выключатель. Двухрядный прибор ставится на вводе и может обесточить нулевой и фазный провод.
  • УЗО. Представляет собой реле дифференцированного типа. Необходим для быстрого обесточивания линии при появлении утечки напряжения.
  • Дополнительные автовыключатели, контролирующие цепь с мощными приборами – электроплитой, стиральной машинкой, водонагревателем, кондиционером.
  • Шины нуля и заземления. Медные планки с диэлектрическим основанием обеспечивают безопасность контакта заземления и рабочей нейтрали.
  • Корпус. В нем находятся все узлы. Бывает металлическим, пластиковым. По способу монтажа различают навесные и встраиваемые модели.
  • DIN-рейка. Металлическая пластинка, зафиксированная на корпус. К ней специальными крепежными элементами монтируются автоматы.
  • Соединительные кабели с сечением, соответствующим показателю мощности оборудования.

Что должно быть в электрощитке

В частном доме электросчетчик устанавливается на столб Компоновка распределительного щита в квартиру или частный дом бывает нескольких вариантов. Основное различие – наличие счетчика и автомата на вводе. В частных домах счетчики ставятся на столб, а автоматы – на стене. Прибор учета также может располагаться внутри дома, и тогда обязателен щиток.

В многоквартирных зданиях электробоксы устанавливают на лестничной клетке. В данном случае шкаф требуется под УЗО и автоматы. Также разрешена установка внутри квартиры, но для этого нужно компактное и вместительное изделие.

Нюансы выбора модульного оборудования для электрического щитка


Электрическое сопротивление проводов ПУГВ Перед тем как поставить электрический щиток в квартире, понадобится сделать его схему и согласовать с компанией энергосбыта. На чертеже указывается каждый модуль и его назначение. В процессе подбора устройств нужно учитывать следующие моменты:

  • Применение модулей одного производителя и одной серии. В зависимости от изготовителя ширина модулей различается на несколько миллиметров. Разница приводит к несостыковке деталей.
  • Сечение монтажного провода ПуГВ подбирается под сечение кабеля ввода. Оптимально – от 4 до 6 мм2.
  • Для маркировки нуля, земли и фазы понадобится термотрубка белого, черного, красного (фаза) и черного (рабочий ноль) цвета.
  • Шинные гребенки с одной-тремя полосами обеспечат соединение модульных устройств. К гребенкам также понадобятся торцевые заглушки.
  • На каждый групповой УЗО понадобится отдельная нулевая шина или кросс-модули с хорошей изоляцией.
  • Ограничитель для дин-рейки исключит расползание ряда модулей в стороны.
  • Заглушки применяются для закрытия образовавшихся полостей в щитке.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
