Что такое эжектор для насосной станции и зачем он нужен

Выбор встроенный или внешний

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу.

Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него. В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса.

Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема – повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины.

Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору.

Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

Подключение

В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

  • Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
  • К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

  1. Залить воду в насос через специальное отверстие.
  2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
  3. Включить насос примерно на 10-20 секунд и сразу отключить.
  4. Открыть кран и стравить часть воздуха из системы.
  5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
  6. Снова включить насос.
  7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
  8. Открыть любой водопроводный кран.
  9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображений

Фото из

Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали

Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства

К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор

Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам

Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций

Для установки эжектора у насосного агрегата должно быть два входящих отверстия

Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство

На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

  • всасывающая камера;
  • смесительный узел;
  • диффузор;
  • зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

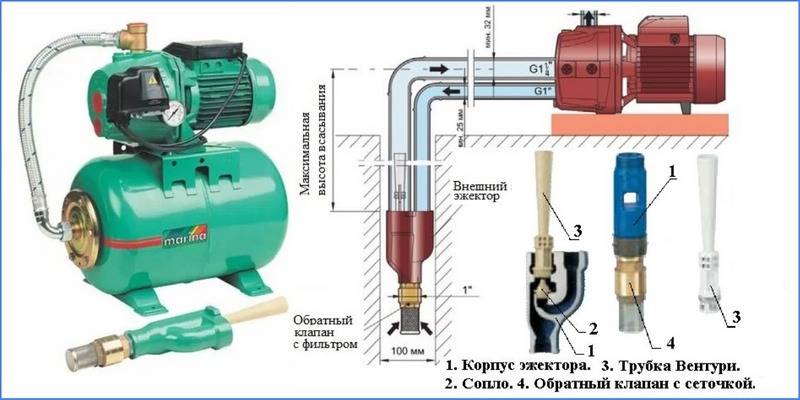

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Насосная станция с выносным эжектором

Изготовление

Достаточно простое устройство-агрегат вполне возможно изготовить и самостоятельными силами. Для чего потребуются некоторые детали, такие как тройник специализированного диаметра и штуцер, что будет расположен внутри него. Следует соблюдать правильное соотношение длины, которое не должно быть больше либо меньше, что не позволит нормально функционировать такому устройству. Для крепления потребуется специальный переходник, оснащенный углами, что позволит образовать нужный поворот.

Процесс создания предусматривает несколько определенных пунктов, что включает в себя процесс самой подготовки требуемого штуцера. Часть особого 6-гранного образца следует обтачивать, что позволит располагать из него особым конусом, имеющий основание меньше, чем наружная резьба в диаметре. После чего деформированную часть следует подправить специализированным резьбонарезным инструментом.

Штуцер должен быть вкручен до полного упора в деталь-тройник. Предельно внимательно соблюдайте при соединении соотношение длины, что является достаточно важным фактором. Обязательно уплотните соединение любым доступным герметиком.

Проверьте соотношение изготавливаемых деталей, а затем из заранее заготовленных образцов следует организовать специализированный переходник, который предназначен для оснащения на трубе.

Качественно собранная станция обеспечит достаточно длительную и беспроблемную работу, благодаря своей простой конструктивности, но, естественно, вы должны быть предельно точны в изготовлении. Если же вы не столь хотите заниматься таким изготовлением, то можете попросту приобрести его в специализированных магазинах, где всегда имеется насосная станция в свободной продаже.

Преимущества, принцип работы и тонкости монтажа

Поверхностный насос с внешним эжектором имеет следующие плюсы:

  • работа с большими глубинами вплоть до 50-и метров;
  • небольшие габариты и масса станции;
  • удобство подведения воды к объекту;
  • возможность работы в экстремальных условиях – при температуре от -20 до + 130 градусов.

Конечно, не каждый пароэжекторный насос может похвастаться всеми вышеперечисленными преимуществами. Так, некоторые модели могут работать в условиях сильного мороза, другие – нет.

Конструктивные особенности и принцип действия

Элементами конструкции выносного эжектора для насоса являются:

  • камера, в которую всасывается перекачиваемая среда;
  • смесительный узел;
  • диффузор;
  • сопло, поперечное сечение которого сужается.

Устройство выносного эжектора

Как работает любой эжектор? Как сказано выше, функционирует такое устройство по принципу Бернулли: если скорость движения потока жидкой или газовой среды увеличивается, то вокруг него формируется область, характеризующаяся низким давлением, что способствует возникновению эффекта разрежения.

Если правильно подобрать форму трубы и скорость потока, то в отвод, расположенный в суженной части, будет засасываться воздух или жидкость

Итак, принцип работы насосной станции, оснащенной эжекторным устройством, заключается в следующем:

  • Жидкая среда, которую перекачивает эжекторная установка, поступает в последнюю через сопло, поперечное сечение которого меньше, чем диаметр входной магистрали.
  • Проходя в камеру смесителя через сопло с уменьшающимся диаметром, поток жидкой среды приобретает заметное ускорение, что способствует формированию в такой камере области с пониженным давлением.
  • За счет возникновения в смесителе эжектора эффекта разрежения в камеру всасывается жидкая среда, находящаяся под более высоким давлением.

Если вы решили оснастить насосную станцию таким устройством, как эжектор, имейте в виду, что перекачиваемая жидкая среда поступает в него не из скважины или колодца, а от насоса. Сам эжектор при этом располагается таким образом, чтобы часть жидкости, которая была откачана из скважины или колодца посредством насоса, возвращалась в камеру смесителя через сужающееся сопло. Кинетическая энергия потока жидкости, поступающей в камеру смесителя эжектора через его сопло, передается массе жидкой среды, всасываемой насосом из скважины или колодца, обеспечивая тем самым постоянное ускорение ее движения по входной магистрали. Часть потока жидкости, которую откачивает насосная станция с эжектором, поступает в рециркуляционную трубу, а остальная – в обслуживаемую такой станцией водопроводную систему.

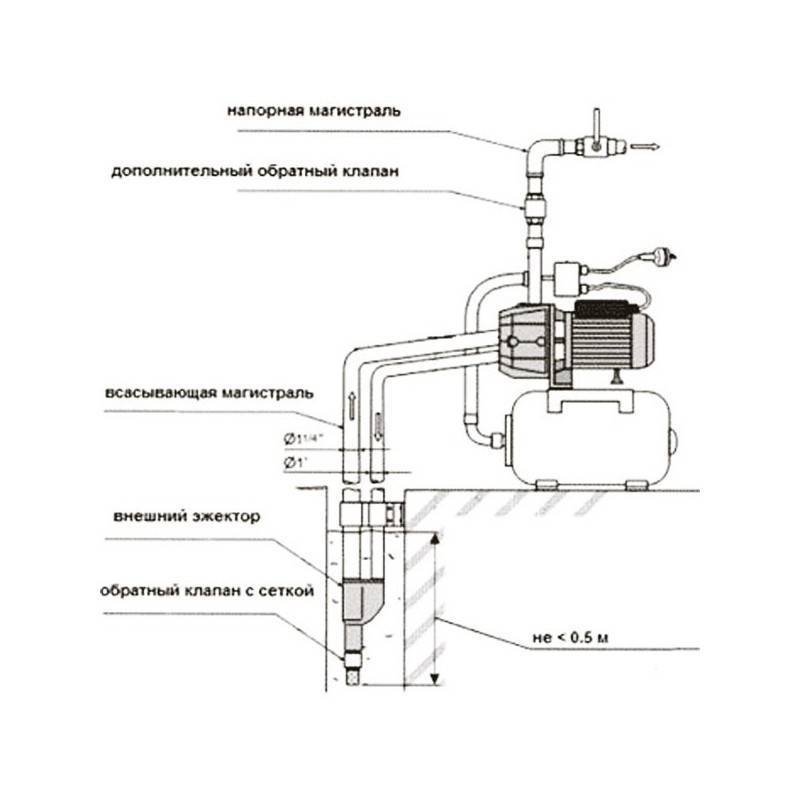

Подключение насоса с внешним эжектором

Разобравшись с тем, как работает насосная станция, оснащенная эжектором, вы поймете, что ей требуется меньше энергии для того, чтобы поднять воду на поверхность и транспортировать ее по трубопроводу. Таким образом, не только повышается эффективность использования насосного оборудования, но и увеличивается глубина, с которой может быть произведено откачивание жидкой среды. Кроме того, при использовании эжектора, всасывающего жидкость самостоятельно, насос защищен от работы вхолостую.

Устройство насосной станции с эжектором предусматривает наличие в ее оснащении крана, устанавливаемого на рециркуляционной трубе. При помощи такого крана, который регулирует поток жидкости, поступающей к соплу эжектора, можно управлять работой данного устройства.

Как работает устройство?

Пароэжекторный насос имеет довольно простой принцип действия – небольшое количество воды, которое расположено в специальном баке устройства, используется для вспомогательного втягивания жидкости. Принцип действия простой, но очень эффективный.

Хотя, такая система не имеет серьезной производительности. Но, пока никто не изобрел новой насосной системы, которая сможет вытягивать жидкость с большей глубины. Поэтому, насос с эжектором для воды так популярен сегодня.

Эжектор для насоса всегда опускается на нужную глубину – для забора воды, а насосная система монтируется на поверхности – для удобства пользования и регулировки водозаборной системой.

Что такое эжектор и зачем он нужен

Конструкция эжектора не отличается высокой сложностью, его основными элементами являются:

  • Сопло. Представляет собой цилиндрический патрубок, имеющий на конце конусное сужение. Согласно закону Бернулли, при уменьшении сечения трубопровода давление в нем становится ниже, а скорость проходящего потока увеличивается. Таким образом, происходит движение транспортируемого потока с высоким давлением в область низкого (подсос) и одновременно выталкивание его струей воды, движущийся с большой скоростью (передача кинетической энергии).
  • Всасывающий патрубок. Через данный элемент эжектора в него поступает транспортируемая жидкость, обычно его диаметр превышает размеры входного патрубка сопла.
  • Камера смешения. В данном узле происходит столкновение двух потоков, при этом основному передается кинетическая энергия от вспомогательного.
  • Горловина. После смешивания двух потоков, жидкость поступает в суженую часть, где ее скорость увеличивается.
  • Диффузор. Элемент имеет конусообразное расширение на конце, в результате чего давление жидкости на выходе возрастает, а скорость потока снижается. Сечение диффузора рассчитано на подсоединение к нему напорного трубопровода стандартного диаметра.

Рис. 3 Центробежный насос – внутреннее устройство

Применение эжектора в бытовых насосных станциях оправдано лишь в исключительных случаях — при его использовании в зависимости от глубины погружения всасывающего патрубка КПД падает на 50 — 70%, что приводит к неоправданному перерасходу электроэнергии. Поэтому для забора воды с больших глубин все используют погружные электронасосы и бурят под них специальные скважины. Это эффективнее еще и потому, что КПД погружных насосов выше, чем поверхностных, которые тратят часть своей энергии на всасывание и подъем столба воды до рабочего колеса (соотношение 65% к 50%).

На рынке насосного оборудования все же встречаются поверхностные центробежные электронасосы со встроенными или выносными эжекторами, и чтобы ответить на вопрос, для чего нужен эжектор в насосной станции, следует рассмотреть варианты его использования:

  • Засушливое лето или долгое время погода без осадков. В этом случае статический уровень воды в колодце или скважине понижается, и при отметке более 9 м от поверхности обычный центробежный поверхностный насос не сможет ее поднять. В данной ситуации можно подсоединить выносной эжектор и пользоваться источником некоторое время с потерей производительности до подъема статического уровня.
  • Если происходит разовый интенсивный водозабор. Ситуация может возникнуть, если неглубокий источник имеет малый дебит (скорость пополнения), а необходимо поднять большой объем воды, к примеру, для бани, наполнения емкостей для полива и других хозяйственных нужд в частном доме, приводящий к падению уровня.
  • Эксплуатационное опускание зеркала воды в источнике. Любая скважина на песке имеет невысокий срок службы и со временем заиливается, такая же проблема возникает и у колодцев, поэтому статический уровень воды в них падает. Установка эжектора позволит поднимать воду из глубин более 9 метров до прочистки источника или решения проблем другими методами.

Рис. 4 Эжекторные насосные станции

Самостоятельное изготовление эжектора

Стоимость эжектора достаточно высока, к тому же они не всегда есть в продаже. Не сложно изготовить эжектор для насосной станции своими руками.

Рассмотрим пошаговую инструкцию самостоятельного изготовления обычного эжектора, способного облегчить подъем воды из скважин глубиной до 10 м, и применяющегося для забора воды с большей глубины.

Сделать эжектор — не сложная задача!

Потребуются следующие материалы и инструменты:

  1. Тройник пол дюйма с внутренней резьбой — основная деталь;
  2. Штуцер пол дюйма с отводом на 12 мм или три четверти на 8-10 мм, его будем вставлять внутрь тройника. Служит в качестве проводника воды под большим давлением. Для удлинения штуцера можно использовать трубку из хлорвинила такого же диаметра, как штуцер;
  3. Переходник 20х25 мм с необходимыми углами для дальнейшего крепления на трубу или три четверти с наружной резьбой с одного конца, на другом конце — с резьбой под металлопластиковую трубу диаметром 16 мм;
  4. Фитинги;
  5. Уголки 90 градусов для металлопластиковых труб:
  • ¾ с наружной резьбой х ½ с внутренней резьбой;
  • ¾ с наружной резьбой х 26 мм с внутренней резьбой под металлопластиковую трубу;
  • ½ с наружной резьбой х 16 мм с внутренней резьбой под металлопластиковую трубу;
  1. Болгарка, ключи сантехнические, разводной ключ, наждачка;
  2. Муфта диаметром на три четверти (или клупп, лерка) для выправления резьбы на штуцере;
  3. Тиски, но можно обойтись и без них.

При глубине скважины, превышающей 10 м потребуется установка эжектора более сложной конструкции, использующегося в насосах мощностью более 1кВт.

Схема элементов самодельного эжектора

Для изготовления такого эжектора потребуются следующие детали:

  1. резьбовой сгон диаметром пол дюйма;
  2. десятимиллиметровое сопло;
  3. тройник Е40;
  4. контргайки полдюйма и на три четверти;
  5. обратный клапан с фильтром грубой очистки;
  6. заглушки с отверстиями и резьбой под сгоны;
  7. сгон пол дюйма и три четверти;
  8. отвод на 90 градусов пол дюйма;
  9. сопло или сжатая медная трубка с продольными отверстиями и запаянными швами.

В первую очередь необходимо сточить шестигранник штуцера до придания ему формы конуса. Внешний диаметр резьбы штуцера должен быть на 2-3 мм больше, чем нижнее основание получившегося конуса. По длине резьба должна составлять четыре витка. Лишнюю длину срезаем.

Затем нужно выровнять резьбу, которая нарушится при обтачивании детали. Нарезаем резьбу длиннее, чтобы она заходила на конус и можно было в дальнейшем ввинтить ее с любого края в муфту или тройник.

Внутрь тройника до упора ввинчиваем штуцер. Он должен входить на 2 мм вверх в отвод тройника с боку.

На внутренней резьбе тройника должно остаться четыре витка и более для крепления на них отвода. Если витков осталось меньше, стачиваем на штуцере резьбу до достижения нужных параметров. Если резьба получилась короткая, можно добавить до требуемого размера хлорвиниловой трубочкой. Штуцер не должен выступать из тройника более, чем на 3 мм.

Особенности и правила подключения насосных станций

Установка насосной станции с эжектором

Оборудование со встроенным эжектором подключаются к автономной водопроводной сети стандартно. К всасывающему патрубку подключают трубу, которую опускают в источник водоснабжения. К выходному патрубку — трубу, идущую в дом.

Монтаж насосной станции с выносным эжектором проводится по более сложной схеме. Всю сборку проводят на поверхности, а затем готовый узел с трубами опускают в скважину или колодец.

  1. Всасывающее отверстие эжектора соединяют с небольшим патрубком, в который предварительно врезают обратный клапан, а внизу устанавливают сетчатый фильтр.
  2. С противоположной стороны к выходному отверстию подключают трубу (шланг), по которому вода будет подниматься к насосной станции.
  3. Ко второму отверстию (рециркуляционному) подключают еще одну трубу.
  4. Эжектор с трубами опускают в гидротехническое сооружение.

Обе трубы подключают к насосному оборудованию. Первую к всасывающему патрубку, вторую к тройнику, который разделяет водяной поток на два контура: внутрь дома, вниз к эжектору. На последнем контуре около тройника обязательно устанавливают кран, с помощью которого можно будет регулировать скорость движения воды.

Регулировочный кран работает так: чем больше его закрыли, тем больше воды будет поступать в домашний водопровод. Если нагрузка на водопроводную сеть увеличилась, то можно открыть кран больше, перегоняя воду вниз к эжектору. На рынке появились эжекторы с автоматической системой регулировки. Используя их, можно отказаться от установки крана.

Появление эжектора решило многие проблемы. Нет необходимости приобретать дорогие глубинные насосы. Появилась возможность использовать поверхностные установки для водозабора из скважин. Но надо учитывать и тот факт, что насосные станции не являются оборудование самовсасывающим. Поэтому перед началом работы их надо заполнять водой через специальное отверстие в корпусе.

Чем отличается инжектор от эжектора

Инжектор и эжектор — разновидности струйного насоса. Различия между ними заключаются в особенностях их работы.

Струйный гидравлический насос — аппарат, основанный на принципе обмена механической энергией между потоками с высоким и низким давлением. Совместим с жидкими, газообразными, сыпучими веществами. Если насос что-то закачивает или распыляет, то это инжектор. Если же прибор что-либо откачивает, то это эжектор.

Конструкция гидравлического агрегата проста. В самом облегченном виде она состоит из двух скрепленных трубок, в ней нет движущихся деталей, электрооборудования. Это упрощает обслуживание и повышает надежность.

Устройство эжектора

Эжектор — устройство, передающее кинетическую энергию среды с большей скоростью к среде с меньшей при их соединении. Вместе с вакуумным насосом аппарат увеличивает напор всасываемой жидкости. Нередко его применяют как смеситель на химических, нефтеперерабатывающих предприятиях.

Работа эжекторного насоса основана на принципе Бернулли. Упрощая, его можно сформулировать так: давление течения с меньшей скоростью движения выше, а с высокой, наоборот, ниже. То есть поток с высоким давлением в трубе вызывает всасывание потока в патрубке с низким.

Эжекторное приспособление состоит из следующих элементов:

  • трубы с сужающимся соплом, куда поступает эжектирующая субстанция;
  • патрубка, куда всасывается эжектируемая жидкость-/газ;
  • камеры, где они смешиваются;
  • узкого цилиндрического горла;
  • более широкого диффузора;
  • выходной трубки, соединяющейся с главным трубопроводом.

Выносной эжектор функционирует по следующей схеме.

  • Рабочий поток всасывается в главную трубу с соплом.
  • В патрубке резко падает давление. Как только скорость движения пассивной среды достигает определенной отметки, в камере формируется вакуум. То есть давление становится ниже атмосферного. Это ведет к засасыванию жидкости-/пара из патрубка.
  • Эжектируемая и эжектриующая среды встречаются в камере, где обмениваются кинетической энергией. При поступлении в диффузор она превращается в потенциальную энергию сжатия. Под её действием вещество поступает в выходную трубку.

Принцип работы инжектора

Назначение инжектора — сжатие газов, паров, жидкостей, их нагнетание (распыление) в другие узлы. Устройство является стандартным линейным ускорителем, который вводит заряженные частицы в центральные узлы машины. Заметим, что водяное давление в инжекторном агрегате может быть выше, чем в эжекторном. Агрегатные состояния используемых веществ бывают:

  • равнофазные (газ-газ, пар-пар, жидкость-жидкость);
  • разнофазные (газ-жидкость, жидкость-газ);
  • изменяющейся фазности (пар-жидкость, жидкость-пар).

Соответственно, инжектор используют в составе различной аппаратуры. Его применяют в горной промышленности, на электростанциях, в машиностроении; в качестве составной части котельного оборудования — в нефтегазовой отрасли, жилищно-коммунальном хозяйстве, на промышленных предприятиях.

Как пример, рассмотрим особенности действия инжектора парового котла. Она основан на его способности создавать более высокое давление, чем у рабочего пара. Кинетическая энергия последнего преобразуется в давление воды, которая поступает в котел. В своей сути инжекторная схема отличается от эжекторной только наличием игольчатого вентиля с рукояткой. Он предназначен для регулирования расхода и подачи жидких, парообразных веществ.

  • Подают пар, который конденсируется на охлажденных стенках.
  • Из-за разности давлений вода из резервуара поднимается в инжекторную полость.
  • Пар расширяется и тянет за собой водный поток дальше в камеру смешения.
  • Состав из конденсированного пара и воды устремляется вперед по расширяющемуся конусу. Там его скорость превращается в давление.
  • Это помогает ему преодолеть сопротивление клапана (выходной трубки), проходя через который он поступает в котел.

Конструкция инжектора (форсунки) в автомобильных двигателях отличается большей сложностью, включает движущиеся элементы.

В чем разница

Таким образом, эжектор и инжектор — подвиды струйного насоса. Их отличает:

  • Принцип действия. Эжектор откачивает газ-/пар-/жидкость, а инжектор, наоборот, распыляет.
  • Конструкция. Инжекторная система может быть усложнена по сравнению с эжекторной, хотя в своей основе они идентичны.
  • Сфера применения. Эжектор применяют в паре с вакуумным насосом, инжектор — с котельным оборудованием, автомобильными двигателями и др.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
