Фундамент в виде железобетонный плиты

Теги

Фундамент дома Фундамент плита Фундамент плитаподобный фундамент нагрузкиплитного фундамента плитного фундамента немонолитной фундаментной плитыплитного фундамента под фундамент котлована.плитного фундамента зачастуюмонолитного плитного фундаментаДля плитного фундаментамонолитного плитного фундаментаразновидностей плитных фундаментовзамечание. Плитные фундаментыПрименение плитного фундамента.Применение плитного фундамента Плитный фундаментмонолитный плитный фундаментчто плитный фундаментФундамент плита своимиФундамент плита своимифундамент плита своимимонолитной плите монолитного плитного фундаментаДля плитного фундаментафундаментной плиты показанамонолитного плитного фундаментадля плиты герметичную

Технология строительства цельной плиты

Технологический процесс сооружения монолитной плиты включает подготовительные мероприятия и основные операции. Разберем главные этапы работ.

Подготовительные работы

Готовясь забетонировать фундамент ЖБ монолитной плитой, следует выполнить ряд подготовительных мероприятий:

До начала заливки бетонной плиты необходимо провести подготовительные работы

1. Изучить характер грунта.
2. Определить уровень водоносных слоев.
3. Рассчитать нагрузочную способность основания.
4. Очистить стройплощадку от мусора и растительности.
5. Выполнить земляные работы.
6. Разровнять поверхность почвы.
7. Выполнить разметку.
8. Постелить геотекстильную ткань.
9. Уложить дренажные трубы.
10. Сформировать песчано-щебеночную подушку.

Технология предусматривает также возможность укладки инженерных сетей при сооружении фундаментной плиты.

Рабочий процесс монтажа фундамента

Завершив подготовку, выполняйте основные операции по монтажу плиты:

1. Смонтируйте щитовую опалубку.
2. Постелите гидроизоляционный материал.
3. Уложите листовой теплоизолятор.
4. Соберите силовой каркас, для которого вяжется армирующая сетка.
5. Подготовьте бетонный раствор в необходимом объеме.
6. Произведите заливку фундамента в один прием.
7. Осуществите вибрационную трамбовку бетона.
8. Выровняйте поверхность бетонной плиты.

Обратите внимание на важные моменты:

• для сборки арматурной решетки используйте вязальную проволоку;
• во время твердения бетона поддерживайте постоянную влажность;
• на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Как сделать фундамент перевёрнутая чаша своими руками

Разметка и земляные работы

Переносим чертёж проекта на строительную площадку. Делаем это с помощью обносок (кольев) и теодолита. Между ними протягиваем верёвку по внутренним и внешним осям стен. Углы фундамента должны быть без расхождений от нормы (90 градусов). Для проверки углов проводим диагональ.

После разметки переходим к земляным работам. Для плитного фундамента выкапывают небольшой котлован до 1,5. В зависимости от грунта можно и меньше.

Траншеи для дренажных работ фундамента перевернутая чаша

Копаются траншеи для дренажных работ по периметру котлована шириной 50 см. На глубину 50 см кладут геотекстиль, потом монтируют гофрированные трубы. И устанавливаются смотровые колодцы с уклоном 4–7 градусов.

Дренажные трубы находятся на расстоянии 60–70 см от фундамента и залегают чуть-чуть ниже.

Дренажные колодцы плиточного фундамента

Траншеи и участок засыпаются щебнем 15-25 см. Выравнивая участок и делая устойчивое основания.

Опалубка

Съемная и несъемная опалубка для фундамента перевернутая чаша

Для внешних сторон основания выстраивают конструкцию из съёмной опалубки. Щиты из дерева, фанеры или ДСП толщиной 3–5 см. Высота конструкции зависит от высоты рёбер перевёрнутой чащи.

Для того чтобы опалубка выдержала нагрузку от бетона устанавливают распорки. По всему периметру каждые 50–60 см.

Внутреннюю сторону фундамента делают из несъёмной опалубки. Как правило, она ниже внешней на 15–20 см. Между собой стороны укрепляют шпильками.

Между лентой образуются чаши, которые засыпаются песком и утрамбовывают виброплитой.

Чаши фундамента засыпаются песком

Армирование

Армирование начинают с ленты (рёбра жёсткости). Используя арматуру диаметром 12–14 мм. Продольные пруты соединяются хомутами из арматуры диаметром 6 мм и вяжутся между собой проволокой.

Важно! Армирование не должно прерывается на углах и стыках

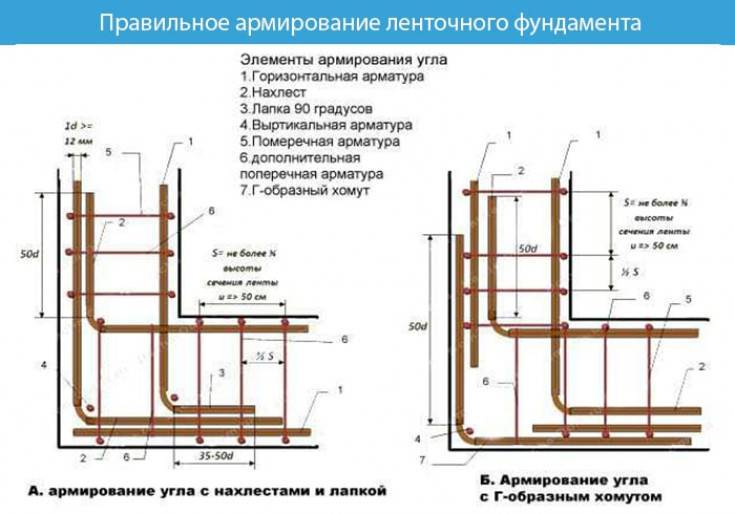

Схема правильного армирования углов и примыканий ленты:

Схема правильного армирования углов

Схема армирования примыканий

Арматурный каркас плиты вяжется из двух горизонтальных сеток. Сетку делают из продольных и поперечных прутов диаметром 12–16 мм, размер ячейки 15х15 см (для экономии 20х20 см).

Как рассчитать арматуру для плиточного фундамента — читайте в статье.

Углы плиты также укрепляются хомутами из 6–8 мм арматуры.

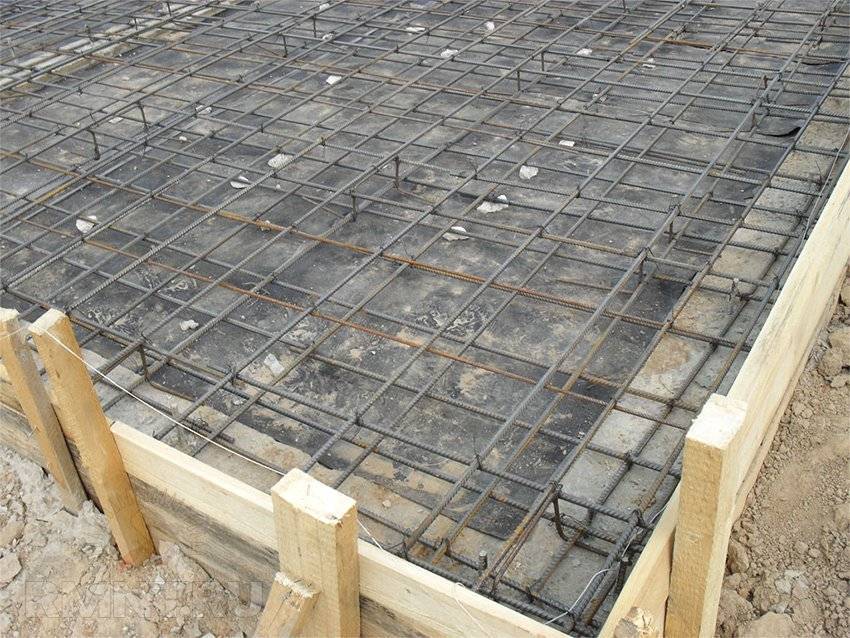

Схема армирования плиты фундамента:

Схема армирования плиты монолитной плиты фундамента

Совет! Вязку арматуры проволокой производят как вручную, так и используя полуавтоматический вязальный инструмент.

Заливка плиты и рёбер

Бетонирование фундамента требуется выполнять непрерывно, заливаем плиту и рёбра за один раз. Послойно заливаем раствор начиная с ленты или рёбер жёсткости. После каждого слоя уплотняем виброплитой. После переходим к плите.

Заливка фундамента перевернутая чаша

Приготовление бетонного раствора:

1. замешивать вручную (способ энергозатратный, подойдёт в случае, если у вас небольшая площадь заливки);
2. использование бетономешалки (сэкономит ваше время и энергию, можно не покупать, а взять в аренду);
3. готовые автобетоносмесители (зазывается АБС с готовым раствором, стоит дороже предыдущих вариантов, но заливка происходит значительно быстрее).

Рецепт! Замешиваем бетон класса B15 маркой М200 на 1м3. Пропорция для приготовления раствора в бетономешалке: цемент, песок, щебень — 1 / 3,5 / 5,6 (кг). Добавляем воду на глаз, чтобы образовалась неоднородная масса.

Верхние ребра плитно-ленточного фундамента

После окончания работ необходимо накрыть плёнкой готовый фундамент. И оставить на 30 дней, чтобы он набрал прочность.

Важно! В жаркий период фундамент увлажняют. Из-за испарения влаги, затвердевания может происходить неравномерно

Это влияет на несущую способность конструкции.

Гидроизоляция

Увеличение срока годности и прочности рёбер ленты, можно используя гидроизоляцию. Защитив от влаги сделав конструкцию водонепроницаемой.

Гидроизоляция плитно-ленточного фундамента

Гидроизоляция бывает нескольких типов:

Как рассчитать железобетонную плиту самостоятельно?

Как рассчитать железобетонную плиту самостоятельно?

Для расчёта монолитной плиты фундамента надо знать:

• Уровень расположения грунтовых вод;
• Параметры грунта, на котором будет размещён фундамент;
• Величину промерзания грунта;
• Полный вес здания, он включает в себя вес коробки, кровли, установленной в нём мебели, бытовых приборов и жильцов;
• Размер снеговой и ветровой нагрузки;
• Вес самой плиты.

В результате подсчётов заданных параметров можно определить, какое давление будет оказывать вся конструкция на грунт. Затем необходимо обратиться к СНиП 2.02.01–83 и определить максимальное давление на грунт в месте строения. Рассмотрим пример:

• Вес здания составляет 19 тонн;
• Вес кровли 3 тонны;
• Вес фундаментной плиты составляет 20 тонн.

Возможная снеговая и ветровая нагрузка добавит сверху 7,5 тонны, итого суммарная нагрузка составляет 49,5 тонны.

При размере здания 6х6 метра, площадь поверхности фундамента составит 36 квадратных метров или 360 000 квадратных сантиметров. Нагрузка на грунт составит разность между весом конструкции и площадью фундамента в результате получаем 0,13 кг на кв. сантиметр. Такая нагрузка допустима для любого грунта.

При расчёте толщины монолита надо в обязательном порядке учесть следующие параметры:

• Расстояние между слоями арматурной сетки;
• Высота бетонного слоя на и под крайними слоями арматурной сетки;
• Размеры арматуры.

Практика показывает, что традиционная толщина плиты составляет 200–300 миллиметров. Если учесть, что под ним должна находиться уплотнённая песчаная подушка высотой до 300 мм суммарная то толщина состав 600 мм. Необходимо понимать, что этот параметр меняется в зависимости от типа грунта, веса здания.

Объём бетона равен произведению периметра фундамента на его высоту, точно так же считается и необходимый объём песка или щебня. На основании проведённых расчётов будет известно и необходимое количество гидроизоляции, арматуры и пр.

Укладка теплого пола и разводка коммуникаций

Сверление готовой плиты с целью прокладки труб и других инженерных коммуникаций относят к грубым нарушениям технологии, по нормам все эти элементы закладываются до этапа бетонирования. Все коммуникации укладываются с точным следованием проекту (при необходимости – начиная с этапа нулевого цикла), с выводом краев за пределы будущей конструкции, и защищаются от попадания раствора и комьев земли специальными заглушками

Особое внимание уделяется контуру водяных полов, размещаемого с учетом целого ряда правил:

Фактическая схема закладки любых инженерных коммуникаций сохраняется и используется в дальнейшем, как на этапе заливки и уплотнения бетона (штыри или вибраторы не должны смещать трубы), так и при подключении внутридомовых сетей.

Устройство и применение монолитной плиты

Принципиальная схема состоит из нескольких слоев. Устройство фундаментной плиты своими руками предполагает следующие этапы:

1. Рытье котлована. Размер его должен быть на 1 м больше фундамента, согласно чертежу. Боковые стенки делаются с уклоном 10—20 градусов. Грунт тщательно уплотняется. Дно котлована должно быть твердым.
2. При необходимости изготавливается пластовый дренаж – готовят поперечные траншеи, в которые укладывают геотекстиль, трубы. Все это снова закрывают геотекстилем.
3. Изготавливается утрамбованная подушка из песка, ПГС, щебня. Проливается водой, тщательно трамбуется. Изготавливается послойно с поочередным уплотнением или одним пластом из песчано-галечной смеси. Служит для демпфирования нагрузок от почвы. Трубы укладываются позже — под них оставляют специальные траншеи.
4. Геотекстиль. Предотвращает размывание, заиливание песчаного слоя, армирует его. Дорнит располагают несколькими способами. Основной — между дном траншеи и песчаной подсыпкой. Иногда слои уплотнения разделяют для исключения смешивания. Также песчаный слой отделяют от бетонной подготовки.
5. Опалубка располагается строго вертикально из 40 мм доски или фанеры. Для предотвращения распирания снаружи сооружаются упоры.
6. Слой бетонной подготовки. Для экономии им пренебрегают, однако он полезен для выравнивания основания, правильного расположения гидроизоляции, утепляющих материалов. Изготавливается из недорогого цемента М100 со щебнем. Толщина слоя — до 100 мм.
7. Гидроизолирующий слой. Отделяет влажные грунтовые подсыпки от бетонного основания пола. Лучшими считаются материалы на полимер-битумной основе. Оптимальная схема укладки предполагает 2 слоя прокладки. Допускается использование рубероида.
8. Монолитная плита. Толщина определяется расчетами. Требуется бетон прочностью от М300 и подвижностью П3. Менее подвижный будет образовывать пустоты. В жидком тяжелые фракции осядут на дно. Для уплотнения используются глубинные вибраторы. Булава вибратора должна быть меньше размера ячейки армирования. Заливать желательно разово. Если это невозможно, горизонтальными слоями в течение смены. Вертикальное разделение слоем делать нельзя — бетон потрескается.
9. Армирующий пояс. В классическом исполнении представляет из себя объемную арматурную решетку, связанную хомутами или проволокой. Со всех сторон расстояние до арматуры должно составлять не менее 50 мм для предотвращения коррозии. Устанавливается поверх бетонной подготовки.

Самое простое – залить однородную монолитную плиту одинаковой толщины по всей площади основания. Существуют более сложные решения монолитных плитных фундаментов для дома.

Равномерность нагрузки на основание делает плиту незаменимой на почве со слабой несущей способностью. Невысокая сложность изготовления способствует самостоятельной заливке.

Руководство по бетонированию конструкции

Настоятельно не рекомендуется заниматься бетонированием при низких температурах воздуха. В случае если основание заливается в морозную погоду, бетонную смесь следует обязательно утеплить, т.к. при промерзании материал теряет свою прочность и может попросту рассыпаться даже при несущественных нагрузках. В жару опалубка для фундамента должна быть увлажнена перед стартом бетонирования, чтобы в будущем доски не впитывали влагу из залитой смеси.

Бетон заливается слоями. Каждый из таких слоев в обязательном порядке уплотняется. Лучше всего использовать для данной работы специальный вибратор. При его отсутствии можно проштыковать смесь подручными инструментами.Понять, что смесь достаточно уплотнилась, можно по выступившему на поверхности слоя цементному молочку. Смесь можно подавать бетоноукладчиком либо вручную.

Заливка монолитной плиты фундамента

Бетонирование должно совершаться непрерывно, т.к. только при выполнении этого условия можно добиться высокой прочности и монолитности конструкции в целом. В случае же если завершить работу за 1 день не получается, нужно делать рабочие швы. Такой шов имеет вид плоского стыка и создается между ранее залитым и новым слоями бетона. Рабочие швы в подобного рода фундаментах могут иметь исключительно вертикальное либо горизонтальное положение.

Возобновлять работы по бетонированию можно только в той ситуации, если прочность залитой смеси составляет не более 1 мПа. Этот момент легко проверяется вибромашиной, используемой для уплотнения. Если предыдущий слой заливки разжижается при обработке, бетонирование может быть возобновлено. Предварительно нужно обязательно промыть швы и счистить цементную пленку при помощи металлической щетки.

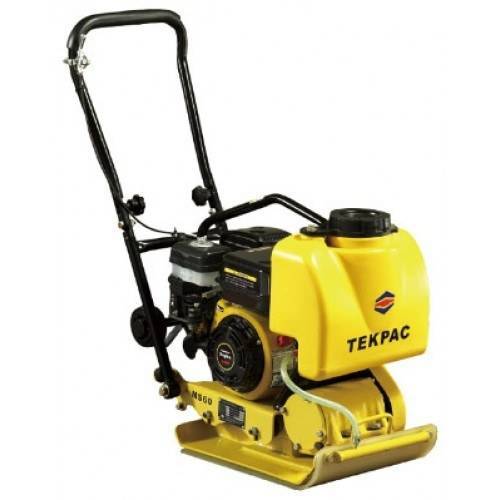

Вибромашина

Плитный фундамент для каркасного дома

Поскольку каркасный дом обладает облегченной конструкцией, можно немного расслабиться при обустройстве фундамента. Однако он все равно остается основой дома, поэтому нельзя относиться к нему безответственно. При создании фундамента для каркасного дома следуют стандартной инструкции. Но есть несколько дополнительных советов:

• Использовать фундамент «перевернутая чаша», т.к. тогда можно будет продумывать расположение несущих стен.
• Ответственно отнестись к изначальным расчетам. В таком доме коммуникации нередко совмещаются с фундаментом. А ошибки впоследствии исправить не удастся, поэтому требуется высокая точность расчетов.

Подготовительные работы

После снятия и удаления грунта с травяным покровом, место застройки следует разровнять. Площадку делают немного больше контура фундамента, Затем выполняют разбивку фундамента и отрывку котлована

Важно, чтобы дно «корыта» было строго горизонтальным. Дно котлована рекомендуется застелить геотекстилем

Рулонный материал не только будет удерживать материал подсыпки от проникновения в грунт, но и отведет излишки влаги.

Монолитная железобетонная плита фундамента фото

Перед устройством песчаной или гравийной подушки (h=20-30 см) необходимо установить подземные элементы трубопроводов воды и канализации и, при необходимости, дренажную систему. В некоторых случаях поверх подушки выполняют подготовку из бетона толщ.10см После установки опалубки по размеченному периметру, пришло время возвести плитный фундамент своими руками.

Плитный монолитный фундамент можно построить и своими руками

Монолитная ЖБ плита – особенности применения

Монолитная железобетонная основа, а также сборный фундамент из ЖБИ плит изготавливаются из тяжелых бетонных растворов, для усиления которых используют арматуру диаметром 8-12 мм. Для принятия решения о применении монолитной плиты в качестве фундаментной основы выполняются специальные расчеты.

Определяется толщина фундаментной основы, а также ее глубина залегания, зависящие от ряда факторов:

• особенностей грунта на участке застройки;
• глубины расположения водоносного слоя;
• нагрузочной способности основания;
• веса возводимого строения;
• климатических факторов;
• рельефных перепадов в зоне строительства;
• характеристик используемого строительного материала.

Для слабых грунтов, подверженных морозному пучению в строительстве используют монолитный фундамент

Монолитная конструкция отличается прочностью и применяется на следующих типах почвы:

1. Ослабленных грунтах с повышенной влажностью.
2. Насыпных почвах с увеличенной концентрацией песка.
3. Почвах, которые легко деформируются при замерзании.

Отличительная черта фундаментной плиты – увеличенная площадь, которая позволяет:

• равномерно распределить на грунт вес здания;
• предотвратить усадку частей строения;
• демпфировать реакцию морозного пучения;
• исключить возможность растрескивания коробки.

Монолитная конструкция применяется для строительства различных зданий:

• современных коттеджей;
• промышленных объектов;
• гаражных построек;
• дачных строений;
• малоэтажных зданий.

Прочная конструкция фундаментного основания сохраняет целостность под воздействием массы следующих стройматериалов:

• бетонных блоков;
• природного камня;
• керамического кирпича;
• сборного железобетона;
• деревянных каркасов;
• оцилиндрованных бревен.

Независимо от типа материала, применяемого в заливке фундамента, монолитная ЖБ плита применяется на проблемных почвах для обеспечения устойчивости зданий.

Для обеспечения устойчивости зданий на проблемных почвах применяют монолитную ЖБ плиту

Достоинства и недостатки

Плюсы плиточного фундамента:

Расширенные возможности на грунтах со сложной геологией, которые для ленточного основания не подойдут из-за низкой несущей способности и высокой пучинистости. Однако на явно заболоченных грунтах с сильной просадкой окажется неэффективен, уступая свайному с основой гораздо ниже глубины промерзания. Плотные монолитные фундаменты подойдут для строительства тяжелых многоэтажных сооружений. Профессиональные расчеты распределения сил позволят сэкономить при проектировании многоквартирных домов. Минимум усилий по обустройству фундамента. Земляные работы невелики, так как заглубленная часть небольшая. Однако при проектировании очень тяжелых или больших по площади сооружений это преимущество будет зыбким и начнет проигрывать ленточным основаниям. Фундаментная плита является хорошей основой для пола первого этажа или цоколя

Это важное преимущество. При хорошем утеплении пол становится сразу теплым

В многослойной плите можно смонтировать водяной подогрев. Плита не является строительным объектом повышенной категории сложности. Выкапывание котлована, заливку бетона, вязку арматуры можно провести своими руками. Навык приходит быстро.

Работа предстоит однообразная и утомительная. Однако заручившись поддержкой родственников, друзей, можно смонтировать самостоятельно без серьезных строительных навыков. Для небольшой строительной бригады заливка монолитного фундамента для частного дома будет выполнимой задачей.

Устройство плитного фундамента — трудоемкий процесс

Минусы:

Двухъярусное армирование потребует значительного увеличения арматуры и бетона. Здесь ленточный фундамент выигрывает. Но плита одновременно является перекрытием в здании – черновой пол с хорошей гидроизоляцией, часто с утеплением. Это уменьшает общую стоимость сметы, несколько снижает общий объем работы, ее кропотливость.

Расчет ленточного фундамента с плитой по грунту

Для возведения надежного ленточного основания с монолитной плитой требуется проведение сложных инженерных расчетов. Проводить их самостоятельно без надлежащих знаний и опыта не рекомендуется. Эти работы следует доверить профессиональным архитекторам. При проведении расчетов необходимо учесть ряд факторов:

• Характеристики почвы на участке, для этого потребуется проведение анализов;
• Размеры будущего строения по плану;
• Анализ возможного крена строения в ходе его эксплуатации;
• Просчет сдавливания фундамента;
• Проведение расчетов по схеме деформирования.

Только с учетом всего этого может быть рассчитано заглубление ленточного основания, его ширина, сечение монолитной плиты.

Фундаментная плита с ростверком (цоколем)

Многие застройщики вместе с фундаментной железобетонной плитой заливают и монолитный цоколь своими руками. Арматурный каркас цоколя выполняется из такой же арматуры, как каркас плиты и обязательно должен быть связан с каркасом монолитного фундамента. Возведение цоколя на плите существенно увеличивает жесткость всей фундаментной конструкции. Цокольный объем внутри дома тоже увеличивается. Это пространство используется для разводки коммуникаций, а также для размещения в нем дополнительного теплоизоляционного слоя.

Монолитный фундамент с цоколем своими руками фото

При устройстве монолитного основания, исключается риск возникновения трещин в фундаментах и появление деформационных процессов в строительных конструкциях здания. Устройство монолитной плиты характеризуется длительным сроком строительства, массивностью фундамента и существенным расходом материалов и денежных средств. Однако у этого типа фундамента есть приоритетные преимущества – убедительная надежность и долговечность.

Монолитная плита фундамент своими руками видео

Недостатки

Железобетонный монолитный фундамент имеет следующие недостатки:

• Ограничения по монтажу. При работе с монолитным фундаментом из железобетона следует учитывать температуру воздуха, которая не должна опускаться ниже пятнадцати градусов по Цельсию. Таким образом, укладку раствора следует проводить в теплое время года, тогда смесь даст ожидаемый результат и не снизит долговечность и прочность.
• Первоначальные расходы на материалы обойдутся дорого, но уже спустя несколько лет этот недостаток напомнит о себе с обратной стороны.

Монолитные железобетонные плиты подразделяются на следующие виды. В зависимости от области применения используются для возведения:

Плиты также бывают плоские и ребристые.

Плоская

Плита плоская — популярный вид фундамента, не содержит в себе дополнительных выступов и имеет вид плоской подошвы. Используют плоские плиты для перекрытий жилых и общественных сооружений, которые принимают на себя распределенную нагрузку по всей площади основания. Изготавливают плиты из бетонного раствора и армирующей сетки. Отличительной особенностью плоских плит является высокое качество, прочность и долговечность.

Ребристая

Плиты с ребристой структурой используются для строительства несущих конструкций или других промышленных сооружений. Отличаются ребристые плиты своей небольшой толщиной и возможностью переносить несущую способность плит на ребра изделия. Ребра плиты упрочняют возводимую конструкцию, но и усложняют строительный процесс. Собственноручное возведение плитного ребристого фундамента заключается в дополнительном рытье траншей. Образовавшиеся пустоты между рельефными изгибами засыпают щебнем и песком.

Уход за фундаментом после завершения заливки

После заливки бетон требует определенного ухода

В особенности большое внимание требуется в течение примерно полутора недель после заливки. Прежде всего, следует стараться поддерживать оптимальные значения влажности и температуры.Лучше всего, если бетон будет твердеть при температуре в диапазоне +18-+25 градусов

Нельзя допускать никаких механических нагрузок, ударов и любых других воздействий, способных привести к разрушению целостности конструкции.

Свежезалитый фундамент должен быть защищен от воздействия холода, ветровых нагрузок, прямого солнечного излучения, т.к. все это будет способствовать уходу влаги из состава бетона, что неизбежно приведет к образованию трещин. В жару плиту нужно накрыть каким-нибудь влагоемким материалом, к примеру, мешковиной либо какой-то плотной тканью, и периодически поливать холодной водой.

Уход за фундаментом после завершения заливки

Периодичность смачивания определяйте в индивидуальном порядке, главное, чтобы поверхность фундамента всегда была влажной. Если на улице мороз, опалубку нужно дополнительно утеплить, закрыв все открытые поверхности минеральной ватой, опилками или другими подходящими теплоизоляционными материалами.

В случае если строительство ведется в морозную погоду, уложенный бетон необходимо дополнительно обогревать. Обычно для этого конструкция обдувается теплым воздухом либо паром. По возможности в состав смеси лучше добавлять цементы быстротвердеющих марок и с большим показателем тепловыделения. Наиболее часто применяется метод электрического обогрева фундамента.

Обогрев фундаментов

Используемые схемы армирования

Классическая схема армирования монолитной плиты — два ряда сетки из прутьев AIII диаметром от 12 до 16 мм. Размер ячейки обеих сеток находится в диапазоне 20–25 мм, таким образом, толщина арматуры выбирается, исходя из минимального содержания стали порядка 0,2% в обоих поперечных срезах плиты.

Монтаж арматуры начинается с установки дистанционных пробок, обеспечивающих толщину защитного слоя 50 мм. На пробки, расположенные с шагом в 20–25 см, укладываются продольные прутья арматуры, на них — поперечные, таким образом формируется сетка. Все пересечения арматуры связываются, к каждому третьему приваривается вертикальный пруток для дистанцирования верхнего ряда арматуры.

К пруткам приваривают продольные прутья третьего ряда, затем в форму укладывают те, которые не имеют жёсткой фиксации к вертикальной конструкционной арматуре. На приваренные продольные прутья накладывают и привязывают поперечные, затем снизу к ним поднимают и привязывают оставшиеся, при этом сохраняется номинальный шаг установки. При необходимости нарастить длину арматурных прутьев их связывают с перехлёстом не менее 50 номинальных диаметров.

Если по проекту плита имеет нижние рёбра жёсткости, их формируют за счёт траншей в слое подготовки, укреплённых листовой несъёмной опалубкой. При этом пространство между траншеями — так называемые песочницы — плотно трамбуются и выравниваются по верхним граням опалубки рёбер. Армирование выступов осуществляется П-образными закладными, которые впоследствии связываются с обоими рядами армирующей сетки плиты. В качестве рабочей арматуры для рёбер используют два ряда прутьев, расположенных в нижних углах П-образных анкеровок. При монтаже армирования рёбер также нельзя забывать о минимальном защитном слое в 50 мм.
