Технология строительства фундамента плиты своими руками

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

Для дома из керамзитоблоков

Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.

Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

Для газобетонного

Газобетон отличается высокой теплосберегающей способностью при низком весе.

Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.

Технология укладки

На начальном этапе закладки плитного фундамента необходимо исследование грунта в месте предполагаемого возведения объекта. Эта процедура необходима для определения толщины «песчаной подушки». Лишь затем составляется окончательный проект.

Монтаж плитного фундамента происходит в следующем порядке:

  1. Снимается верхний грунтовый слой, роется котлован. Глубина его должна превышать глубину промерзания почвы. Дно котлована выравнивается и трамбуется.
  2. Укладывается песчаная «подушка», которая также выравнивается и утрамбовывается.
  3. Монтируется гидроизоляция и дренажная система.
  4. По всему периметру будущего здания выставляется опалубка.
  5. Далее, также по периметру, устанавливается арматура (даже стеклопластиковая), производится армирование.

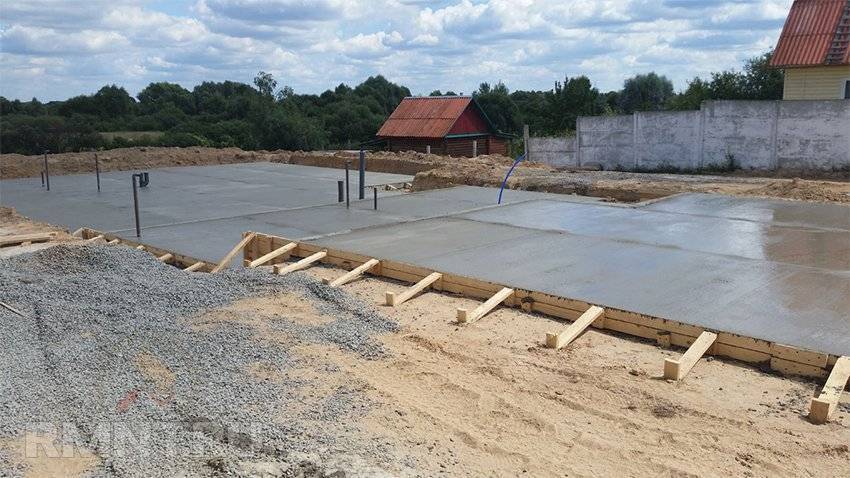

  6. Начинается заливка бетона. При этом бетонная масса заливается послойно, по 15 см. Если в качестве фундамента используются готовые плиты, то поверх их производится бетонная стяжка.
  7. Осуществляется вибрирование застывшего бетона, что обеспечивает дополнительную прочность.

Перечень необходимых материалов и инструментов

Прежде чем заливать бетон, необходимо подготовить ровную площадку и как следует утрамбовать её специальной машиной (виброплитой).Виброплита своими руками: (прочитать подробнее)

Перечень материалов, необходимых для устройства фундамента:

  • песок средней фракции;
  • щебень средней крупности;
  • геотекстиль;
  • пенополистирол экструзионный толщиной 100 мм;
  • дренажные трубы;
  • доски деревянные;
  • прутья арматуры;
  • проволока вязальная;
  • трубы разного диаметра для инженерных коммуникаций и водяного теплого пола;
  • нейлоновые хомуты;

Для работы понадобятся такие инструменты:

  • совковые и штыковые лопатки;
  • тачка;
  • нивелир;

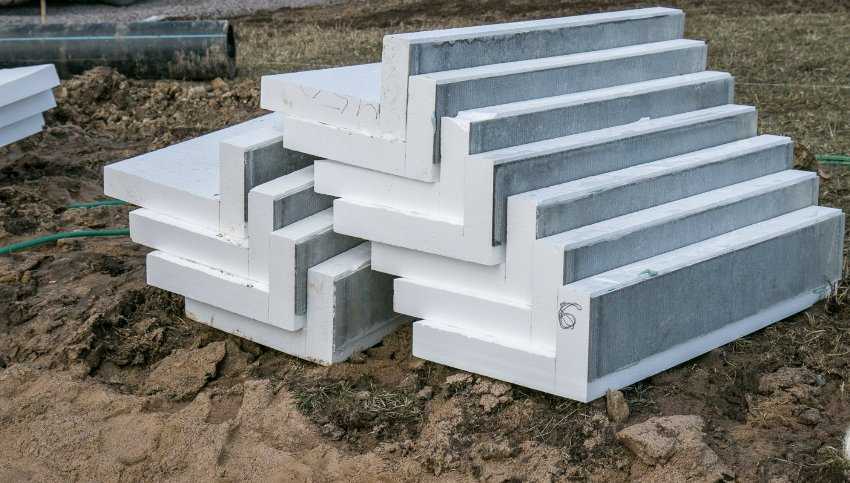

L-блоки облицованы плоским шифером для выкладки фундамента.

  • строительный уровень;
  • шуруповерт;
  • нож;
  • болгарка;

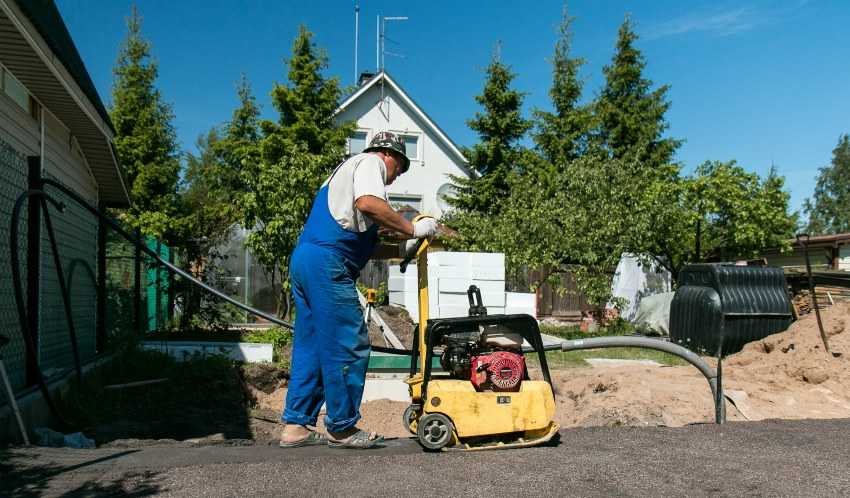

  • виброплита;
  • глубинный вибратор;
  • ножовка;
  • бетономешалка;
  • кельма;
  • защитная одежда.

Разновидности конструкций монолитного фундамента

У монолитного фундамента есть несколько видов. Самый популярный – это плитный, который тоже подразделяется на просто плиту и плиту на ленте, похожую на перевернутую чашу, которая день ото дня становится все популярнее за границей.

Но в плане строительства бани пока лучше всего зарекомендовало себя именно такое устройство монолитного фундамента – монолитная плита простой схемы. Главное ее преимущество в том, что нет необходимости ставить его ниже глубины промерзания грунта – а это значительное сокращение расходов на строительные материалы и надежность при резких перепадах температуры воздуха.

Плитный монолитный фундамент по своей сути представляет собой сплошную железобетонную плиту, которая заглублена в грунт. И внешние, и внутренние стены бани строятся прямо на этой плите. А благодаря равномерному распределению всей нагрузки на площадь плиты давление на грунт минимизировано – здесь срабатывает тот же физический закон, когда человек в сапогах в снег проваливается, а на лыжах нет, потому что площадь давления уже больше. Конструкция плиты настолько универсальна, что подходит даже для откровенных торфяников и даже болот. А самое главное – в возведении такого фундамента практически исключены любые ошибки, а потому для частного строительства он подходит как нельзя лучше. В том числе – для бани, ведь объем земляных работ в этом плане минимален, а цокольный этаж парной не особо нужен.

Еще одна разновидность монолитного фундамента – это столбчатый монолитный, который возводится для легких бань. По сути, это единая конструкция из ростверка и сообщенных им столбов.

А вот ленточный монолитный фундамент с подвалом способен выдерживать достаточно большие нагрузки и хорошо себя чувствует в самых неблагоприятных климатических условиях благодаря тому, что отлично справляется с просадкой, оттаиванием и колебаниями грунта. По сути, это железобетонная полоса, которая идет по всему периметру здания. Она может быть мелкозаглубленной и заглубленной. Первый вариант подходит для бани из сруба и бруса, а вот второй – для кирпичных двухэтажных парных, обладающих немалым весом.

Устройство монолитной плиты

Как и при укладке любых монолитных конструкций, устройство плитного фундамента подразумевает определенную последовательность слоев бетонного «пирога»:

  1. Песчано-гравийная подложка – 15-20 см песка позволяет выровнять «непослушный» грунт, а 15-20 см гравия станут хорошей дренажной системой.
  2. Геотекстиль (некоторые укладывают его перед песчаным основанием).
  3. Бетонная «подготовка» толщиной порядка 5-10 см. Этот слой представляет собой жесткое основание, которое потребуется для гидроизоляции.
  4. Рулонный гидроизолирующий материал (лучше отдать предпочтение материалам на стекловолоконной основе).
  5. Теплоизоляция толщиной около 15-30 см. Утеплитель (лучше всего подойдет пенополистирол) снизит силу пучения и сделает фундамент не таким холодным.
  6. Армопояс состоящий из двух арматурных сеток с ячейками размером 20 х 20 (диаметр стержней 12-16 мм).
  7. Бетонная стяжка толщиной 20-50 см и система теплых полов (если предполагается).

Чтобы залить плитный фундамент своими руками, необходимо произвести правильные расчеты.

https://youtube.com/watch?v=0nb66Fg2Jxc

Защитные покрытия потолков

Для термической защиты потолочного перекрытия обычно используются листы минеральной ваты с алюминиевой фольгой. Тепловая нагрузка на потолок невелика, поэтому выбор материала определяется противопожарными характеристиками.

В узле прохода трубы дымохода через перекрытие выполняют заделку огнеупорной засыпкой, можно использовать керамзит или гранулированный вермикулит. Для парилок и построек бани, в которых обогрев реализуется электрическими ТЭНами, потолок облицовывают термостойким гипсокартоном или минеритом.

Пропитка для полков

Большинство декоративных и пропиточных материалов для лавок изготавливается на органической лаковой или масляной основе. За исключением кремнийорганики, они горючие и огнеопасные, поэтому полочки и лавочки, доски для пола пропитывают защитными солями и тщательно высушивают, перед тем как пропитать маслом или термостойким полиуретановым или акриловым лаком.

После обработки поверхность нужно тщательно сушить для сохранения огнеупорных качеств

Часто для повышения огнестойких характеристик полок используют комплексные препараты от «Тиккурила или «Белинка», в состав которых входят специальные ингибиторы, снижающие воспламеняемость древесины. При этом часть полок, которая не используется для сидения, допускается пропитывать огнеупорными силиконовыми маслами.

Заливка бетона. Нюансы

Итак, как правильно залить плиту под фундамент? Каковы особенности собственно самой процедуры закладки раствора в опалубку? Заливают бетон в котлован при возведении плавающего фундамента с использованием спецтехники. Считается, что при выполнении такой операции высота вываливания раствора в опалубку из шланга машины должна быть равна примерно 0.5-1 метру. Также при заливке следует соблюдать такие правила:

  • бетон внутри опалубки нельзя перемещать более чем на 2 метра;

  • при заливке следует использовать вибратор уплотнитель для удаления воздушных пузырей;

  • раствор следует заливать слоями на длину рабочей насадки глубинного вибратора-уплотнителя.

Уплотнять заливаемую смесь при возведении плитного фундамента следует обязательно. Это позволит сделать основание дома намного более прочным и долговечным.

Достоинства и недостатки

Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:

  • Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
  • Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
  • Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
  • Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.

L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru

  • Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
  • Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
  • Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
  • Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.

Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com

Для УШП существуют определённые технические ограничения и недостатки:

  • Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
  • Отсутствие цокольного этажа и подвального помещения»
  • Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
  • Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.

Порядок перекрытия больших проёмов

Если проем достаточно широкий, уложить плиты перекрытия на фундамент можно только с использованием доборных элементов. Чтобы не разрушать целое изделие, пользуются двумя способами. В первом случае:

  • определяют величину свободного пространства, которое следует заполнить в ходе монтажа, делят его на два;
  • монтируют первую плиту, предусмотрительно отступив от края расстояние, численно равное полученному значению;
  • монтируют все плиты, придерживаясь требований нормативов;
  • измеряют оставшееся пространство, которое должно быть численно равно расстоянию, оставленному ранее при монтаже первой плиты;
  • заполняют зазор с обеих сторон конструкции, укладывая шлакоблоки торцом к основной поверхности;
  • контролируют положение отверстий блоков, которые должны быть направлены в сторону.

Блоки помогут перекрыть свободное пространствоИсточник stroyimdom.com

По трудоёмкости второй способ существенно превосходит первый. В этом случае, предварительно определив величину свободного пространства, распределяют его равномерно между укладываемыми плитами. После завершения монтажа образовавшиеся промежутки заделывают следующим образом:

  • снизу между плитами крепится доска, которая сможет выполнить роль опалубки;
  • в пространство закладывается арматура;
  • готовится бетонный раствор;
  • свободное пространство заполняется бетонным раствором.

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

  • для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
  • строительство на смешанных грунтах, имеющих разные несущие свойства;
  • для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

  • Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
  • Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Засыпка под плиту

Для засыпки используется однородный материал, оптимально — речной песок

Важно не допустить наличия в нем глинистых включений, удерживающих воду. Разные источники предлагают собственные варианты засыпки — либо полностью используется песок, либо производится послойная засыпка песком и мелким щебнем. Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка

Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см

Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка. Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см.

ВАЖНО!

Общего мнения на этот счет не достигнуто. Просадка подушки, отмеченная на практике, возникает как у однородных, так и многослойных вариантов засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.

Расчет толщины плитного фундамента

Суть вычислений сводится к определению характеристик грунта, подбору и проверке параметров основания с учетом ожидаемых нагрузок. Результаты используются при расчете количества необходимых стройматериалов, составлении схемы армокаркаса и с целью подтверждения экономической целесообразности выбора. Расчет минимальной толщины проводится в следующей последовательности:

  • Анализ состояния грунта и подбор оптимального удельного давления на него (табличная величина).
  • Определение суммарного веса конструкции, включая стены, перекрытия, кровлю и снеговые нагрузки.
  • Расчет площади фундамента и получение удельной нагрузки на 1 м2 путем ее деления на предыдущую величину. После сравнения этого значения с оптимальным разница используется для нахождения массы самой плиты.
  • Вычисление объема конструкции путем деления на плотность железобетона (по умолчанию 2500 кг/м2), определение ее требуемой толщины.
  • Округление до значения, кратного 5, проведение перерасчета. При правильно выбранной толщине разница не превышает ±25 %.
  • Выбор марки бетона исходя из величины удельной нагрузки на 1 м2.

Для исключения ошибок можно воспользоваться калькулятором расчета оптимальной толщины, результаты оцениваются с экономической точки зрения: при высоте плиты свыше 35 см стоит подобрать другой тип фундамента, при менее 15 или получении отрицательного значения следует снизить вес постройки.

Для надежной эксплуатации двухэтажного дома из дерева или пенобетона достаточно высоты в 20-25 см, из кирпича – 30-35. Схема армирования подбирается исходя из полученной толщины: для оснований в пределах 15 см требуется одна сетка (включая ребристые), для 20 см – две. Придерживаются стандартного минимального отступа от края бетона – 50 мм, интервал расположения соседних прутьев варьируется от 20 до 30 см, на участках с повышенным напряжением рекомендуется их усиление. Диаметр арматуры – от 12 до 16 мм, в среднем на 1 м3 плитного фундамента уходит 100 кг металла.

Особенности поведения фундамента

На пучинистых, просадочных и водонасыщенных грунтах основным способом обеспечить устойчивость постройки считается устройство плавающего фундамента. Основная идея такого основания заключена в том, что грунт обладает хоть и малой, но при этом относительно равномерной плотностью. Из-за этого вероятностью сосредоточения нагрузок, как правило, пренебрегают. Однако не следует забывать, что хотя почва под фундаментом оказывает равномерное противодействие, сама нагрузка от стен при любых условиях будет сосредоточенной.

Именно поэтому при расчёте монолитной плиты в качестве фундамента следует обеспечить как минимум её конструкционную прочность на прогиб под воздействием стен по периметру. При грамотном и ответственном планировании для плиты закладывается запас надёжности порядка 20–30% на случай непредвиденного изменения гидрогеологической обстановки. При наиболее скрупулёзном подходе учитываются все нагрузки и воздействия согласно СП 20.

  1. Постоянные: вес строительных конструкций, в том числе и самой плиты, эксплуатационная нагрузка зданий (150–200 кг/м2), вес установленного оборудования или транспорта.
  2. Временные: снеговые, вес строительных материалов, складируемых внутри здания до завершения строительства, силы морозного пучения грунта и вызванные ими сосредоточения постоянных нагрузок.
  3. Особенные: перегрузки фундамента из-за необратимых изменений структуры грунта, сейсмические, а также напряжения, возникающие под действием пламени пожара.

Основными двумя способами увеличить устойчивость плитного фундамента к нагрузкам является наращивание его толщины и увеличение содержания армирующих элементов. Монолитная плита — это фундамент мелкозаглубленного или вообще незаглубленного типа, а значит, её реальная устойчивость ограничивается опорной способностью грунта на глубине расположения подготовительного слоя. Если нагрузка для здания превышает произведение опорной способности на площадь основания, никакие ухищрения с усилением плиты не помогут — здание неизбежно будет проседать до тех пор, пока не упрётся в достаточно плотный слой осадочных пород. Равномерность осадки при таком поведении предсказать невозможно, даже наоборот — появление крена при течении таких процессов практически гарантировано.

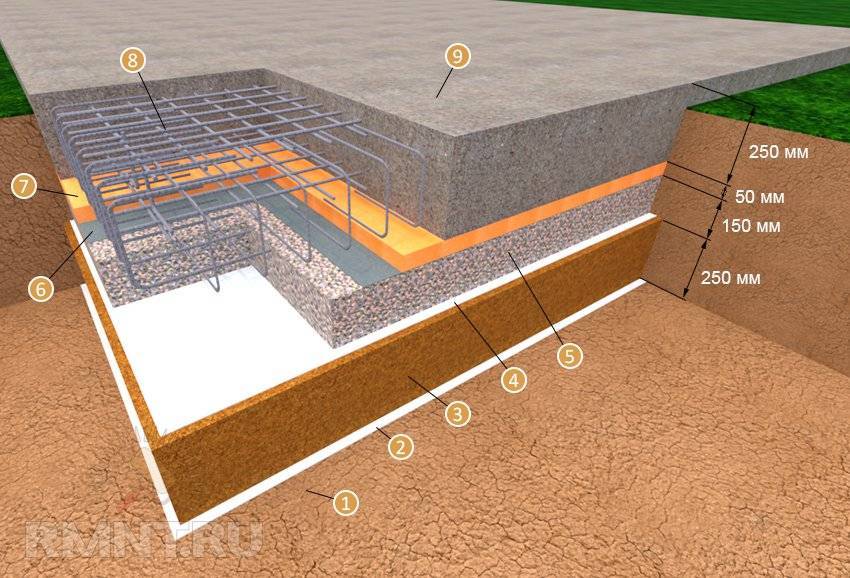

Схема плитного фундамента: 1 — уплотнённый грунт; 2 — геотекстиль; 3 — песчаная подушка; 4 — геотекстиль; 5 — гравийная подушка; 6 — гидоизоляция; 7 — теплоизоляция (пенополистирол); 8 — армирование; 9 — монолитная плита

Расчёт монолитной плиты фундамента на прочность можно выполнить точно таким же образом, как и для плиты перекрытия при условии, что приложенная нагрузка принимается за распределённую. Плита фундамента вне зависимости от размеров не может иметь толщину менее 200 мм — это минимальный показатель для обеспечения верхнего и нижнего слоёв бетона и правильного разнесения армирования от центра. Прочности такой плиты с лихвой хватит для строительства одноэтажного дома с мансардой из легковесных блоков или ещё более лёгкой каркасной постройки. Для двухэтажных строений толщину принято брать в диапазоне 220–230 мм с соответствующим увеличением размера армирующих прутьев, при наличии цокольного этажа — 300 мм. Также увеличить жёсткость плиты можно без наращивания толщины, но за счёт более выгодной пространственной конфигурации, например, с размещением рёбер жёсткости под несущими стенами.

Преимущества и недостатки

Важнейшим преимуществом плитного фундамента является его большая площадь опоры, что существенно снижает давление, оказываемое на грунт. Как следствие, исключается неравномерная осадка постройки и деформация стен.

Среди прочих достоинств можно отметить следующие:

  • простота монтажа;
  • безопасность и долговременные гарантии прочности;
  • противостояние как наземным, так и грунтовым водам;
  • предотвращение движения грунта;
  • вероятность обустройства цокольного этажа;
  • применение плиты как основы пола первого этажа.

Существенный минус плитного фундамента заключается в его стоимости, более высокой в сравнении с другими вариантами. Однако они оправдываются за счет гарантированной надежности плитного фундамента перед негативными природными условиями.

Что такое монолитный фундамент?

Уже одно только название данного типа основания говорит о его ключевой особенности. Монолитный фундамент – это цельное основание, которое создается непосредственно на месте строительства. Это и позволяет говорить о многочисленных преимуществах данного решения.

Существует некоторая путаница в вопросе, что же называть монолитным фундаментом. Во многих источниках монолитное основание делят на два типа, выделяя монолитно-ленточный и монолитно-плитный виды, но это не совсем правильно.

Монолитно-ленточный фундамент обустраивают только по периметру возводимого здания и под его несущими стенами. Основание получает форму широкой ленты, откуда и пошло его название. Решение отличается достаточной прочностью, относительной простотой создания и возможностью обустроить цокольный этаж.

Говоря о монолитном фундаменте, обычно подразумевают монолитный плитный фундамент, потому в данном материале делаем упор именно на этот тип конструкции. Монолитная плита – наиболее прочный и универсальный вариант. Армирование и заливка бетоном выполняется подо всем зданием, что требует достаточных финансовых вложений, но они окупаются сторицей. Монолитная плита позволит возвести надежный дом на участке с пучинистыми грунтами и в местах с высоким уровнем грунтовых вод. При каких-либо движениях почвы фундамент будет двигаться целиком, потому исключены деформации самого основания и дома.

Иногда к монолитным фундаментам относят столбчатый, имея в виду, что столбы заливаются непосредственно на месте строительства. Такие опоры проектируют в тех местах, где предполагается наибольшая нагрузка (внешние и несущие стены, углы, пересечения стен). Мы же под монолитным будем подразумевать исключительно фундамент на основе монолитной плиты.
