Вентилятор вентиляции для вытяжки в туалете: советы по установке и выбору

Особенности монтажа вентиляции

В доме, где не проведено электричество, невозможно установить принудительную вытяжку. В этом случае можно поставить в вентиляционный канал поместить дефлектор. Установленная таким способом конструкция, будет эффективно очищать воздух за счет эффективно дующего ветра.

При установке устройства для воздухообмена в туалете, нужно решить проблему вероятного обмерзания труб вентиляции. Дело в том, что на трубах будет собираться конденсат, поэтому их необходимо утеплить и со стороны помещения, и с наружной стороны здания.

Вентиляция в туалете и ванной утепляетсяс помощью специального материала. Он должен быть укреплен с наружной стороны вентиляционного канала. Для крепления используется металлическая проволока. Материал способен обеспечить полную звукоизоляцию, а также он огнеупорен. Утепление труб с внутренней стороны необходимо для того, чтобы отсутствовала пропускная способность вытяжки. Для этого нужно будет увеличить сечение канала.

Если на даче, помещение для туалета находится в доме, а не на улице, здесь также понадобится установка вытяжки. Вентиляция в дачном туалете предусматривает дополнительного места под размещение разводки вентиляционного канала. Дополнительный участок понадобится на тот случай, если вентиляционная шахта не связана с санузлом напрямую. Для прокладки разводки потребуется короб, выполненный из прочного пластика. Можно взять короб круглого сечения, вполне подойдет и прямоугольное сечение. Участки более сложной конфигурации для проводки воздуховода требуют использование гибких гофрированных труб. Воздуховоды из металла в основном используются для проводки центральной магистрали вентиляции.

Устройство вентиляции

Искусственная вентиляция отличается от естественной возможностью принудительно создавать и контролировать движение воздушных потоков требуемой интенсивности. К данной категории относятся и обычные бытовые вентиляторы для вытяжных отверстий, и дорогие сложные системы кондиционирования.

Выбирая оптимальный вариант системы, следует учитывать, что ее эффективность зависит от условий эксплуатации. Недорогие виды бытовой механической вентиляции обычно предназначены для установки на типовые вентканалы. Для более сложных систем требуется создавать отдельные воздуховоды, повышающие не только эффективность, но и общую стоимость.

Устройство бытовой принудительной вентиляции достаточно простое. Она является совокупностью различных элементов, активирующих или повышающих качество воздухообмена. Классическими элементами системы являются:

  • Защитные решетки для вентиляционных каналов. Они защищают вытяжные отверстия от попадания внутрь мусора, насекомых, мелких грызунов, но не препятствуют движению воздуха.
  • Воздушные фильтры. Оборудованная воздушным фильтром принудительная система вентиляции позволяет защитить помещение от мелкой пыли, летучего мусора. Существует огромное разнообразие фильтров различной степени очистки.
  • Воздушные клапаны. Помогают регулировать воздушный поток, попадающий с улицы через воздухозаборник. Обеспечивают дополнительную защиту элементов вентиляции в холодное время года.
  • Механический вентилятор. Основной нагнетающий элемент каждой принудительной системы, от которого зависит показатель производительности вентиляции.
  • Звукопоглотители. Позволяют понизить уровень шума во время работы системы.
  • Калорифер или рекуператор. Помогают уравнять температуру между поступающим и исходящим воздушными потоками. Использование рекуператора снижает энергозатраты на обогрев помещения.
  • Воздуховоды и вентиляционные каналы. Трубы воздуховодов – обязательный элемент любой вентиляционной системы. По ним осуществляется подача свежего воздуха извне, регулировка движения по зданию и его отвод из помещений.
  • Автоматические устройства климат-контроля. Отличаются разнообразием, стоимостью и набором функций. Например, компактный и недорогой приточный бризер tion о2 позволяет забыть о проветривании квартиры или офиса, обеспечивая круглосуточную свежесть при закрытых окнах.

Принудительная система нужна, когда естественная вентиляция не справляется. Самостоятельно проще всего организовать механическую вытяжку. Но наилучшим вариантом остается использование автоматических устройств климат-контроля. Они позволяют контролировать целый спектр параметров поступающего воздуха при любых погодных условиях.

Оптимальный выбор оборудования для создания качественной принудительной системы вентиляции зависит от типа помещения, в котором оно будет использоваться. В гараже не нужен ионизатор воздуха или система круглосуточного поддержания оптимальной температуры. Типовой квартире редко нужен отдельный рекуператор. Но он помогает заметно снизить расходы на отопление дома. Для каждого помещения существует рекомендованный набор устройств.

Вентиляция через крышу

Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.

Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.

Подбираем, монтируем вытяжку в туалете

Чтобы в туалете всегда был приятный и свежий воздух, а на стенах не образовывались грибок и плесень, необходимо создать хорошую вентиляцию. Поскольку системы естественной вентиляции не всегда эффективны, устанавливаются электрические вытяжки для туалетов и ванных комнат (вытяжные вентиляторы).

Большинство квартир оснащены системами естественной вентиляции. Но в связи с повсеместным использованием герметичных пластиковых окон, выполнением ремонтов в квартирах и перекрытием вентиляционных каналов, да просто банальным загрязнением самих каналов вентиляции, эти системы перестают работать. Решением этого вопроса может стать вытяжной вентилятор для туалета. Ведь именно в туалете, также как на кухне и в ванной, приток свежего воздуха очень важен.

Чтобы проверить, работает ли в туалете система естественной вентиляции, можно провести несложный эксперимент. Для этого берете лист бумаги и прикладываете его к решётке. При нормальной работе системы, лист бумаги пристанет к решётке и будет удерживаться на ней потоком воздуха. В случае плохой работы вентиляции, листок не удержится на решётке и упадет на пол.

Конечно, не следует забывать о том, что даже правильно работающая система естественной вентиляции может не всегда давать нужный результат, поскольку принцип её работы основан на разнице температур внутри помещения и снаружи. Например, летом, когда на улице жара, система вентиляции в ванной практически не работает, что, конечно же, находит отражение в ароматизации помещения.

Выбираем правильно

При плохом воздухообмене, на стенах и потолке собирается сырость и появляются жуткие чёрные пятна – плесневой грибок, вследствие чего будет портиться отделка туалета. А так как там нет окон, единственным путем для попадания свежего воздуха в помещение – установка электрической вытяжки для туалета.

При покупке вытяжки необходимо учесть следующие факторы:

  • площадь вентилируемого помещения;
  • количество проживающих людей в квартире.

С целью экономии расхода электроэнергии стоит выбирать модели вытяжек, в которых имеется встроенный регулятор мощности и предусмотрена возможность отключать прибор от электросети, если в этом есть необходимость. Вы сможете воспользоваться этими функциями, например, когда в доме никого нет, то есть обеспечите безопасность помещения и не израсходуете лишнюю электроэнергию. Или когда вы входите в туалет, то вытяжка начинает работать, а выходите – прекращает. Удобно и практично.

Очень удобны вытяжки, которые оборудованы таймером. В этом случае прибор будет работать только в заданное время, например, в течение 15 минут после того, как вы покинули помещение.

Поскольку при оборудовании многоэтажных домов используются общие для нескольких квартир вытяжные каналы, то при покупке необходимо выбирать вытяжки с обратным клапаном. Он необходим для того чтобы предотвратить попадание воздуха из вентиляционных каналов обратно в квартиру. К тому же клапан защитит квартиру от попадания в неё уличной пыли, пуха и так далее.

Что касается выбора самой марки вытяжки для туалета, то стоит отдавать предпочтение солидным и известным производителям, таким как, например, фирма Vents.

Вот несколько советов по установке:

  1. Устанавливать вытяжку для туалета лучше во время ремонта.
  2. Питание к вытяжке лучше всего подводить от распределительной коробки, к которой подведены провода для выключателя освещения.
  3. Провода, которые подходят к вытяжке, вы можете скрыть в штробах или элементах гипсоконструкций.

Для упрощения монтажа вытяжки для туалета, в само отверстие стены вставляется вентиляционная пластиковая труба, которая укрепляется штукатуркой. Но для этого вам придется заранее подвести провод питания. При отсутствии специальной трубы, вы можете заменить ее трубой ПВХ для канализации с диаметром 100 мм.

Если высота потолков в туалете позволяет, то можете собрать более сложную и эффективно работающую систему вентиляции при помощи пластиковых вентиляционных коробов, установив саму вытяжку прямо над унитазом.

Как возникает проблема воздухообмена

В современных многоэтажных домах на стадии проектирования и строительства закладывают монтаж принудительной вентиляции. Тягу создаёт мощный вентилятор, установленный на техническом этаже или на крыше. Установки дополнительного оборудования в квартирах от жильцов не требуется.

В большинстве же многоквартирных домов проветривание устроено иначе.

Потоки воздуха в вытяжной вентиляции многоквартирного дома

В стенах отделяющих квартиры от подъезда устроена вентиляционная шахта с отверстиями, выходящими в жилые помещения. Поток воздуха для вытягивания запахов и влаги создают разность температур и атмосферного давления на первых этажах и на крыше. Поток воздуха поднимается вверх, засасывая запахи их туалетной комнаты, ванны и кухни. Приток свежего воздуха в квартиру происходит через неплотно подогнанные деревянные рамы окон, форточки, входные двери, а в современных домах через клапаны в пластиковых окнах.

В правильную работу вентиляции вмешивается человеческий фактор:

  • Засорение или перекрытие вентиляционных каналов во время строительных (ремонтных) работ;
  • Установка дешёвых пластиковых окон без приточных клапанов;
  • Монтаж дверей с уплотнителями;
  • Размещение соседями по подъезду мощных вытяжек, нарушающих баланс потоков воздуха;
  • Редкие профилактические чистки каналов вентиляционных шахт управляющей компанией.

Результатом недостаточного вентилирования становятся:

  • Повышенная влажность в помещениях;
  • Появление и размножение плесени и грибка – причины опасных аллергических заболеваний. Отделка быстро приобретает неприглядный вид;
  • В тяжёлых случаях появляется обратная тяга, и запахи из шахты поступают в жилое помещение.

Плесень на потолке из-за недостаточной вентиляции

Монтаж вытяжных вентиляторов в ванной комнате — один из способов решить проблему. Часто договориться со всеми соседями и вернуть вентиляции первоначальный вид — задача трудновыполнимая.

Как проверить тягу

Проверить тягу из квартиры можно двумя способами:

  1. Открывают дверь в ванную комнату, а к вентиляционному отверстию подносят зажжённую зажигалку или спичку. Если пламя заметно наклоняется в сторону отверстия — тяга есть.

Проверка тяги зажигалкой

  1. К вентиляционному люку подносят развёрнутую салфетку. Если она притянулась и держится на отверстии — тяга также имеется.

Советы по установке

Вытяжка устанавливается как можно выше

При самостоятельной установке вытяжки в санузле обязательно нужно ознакомиться с некоторыми важными моментами проведения такой работы, иначе вытяжка не сможет функционировать с максимальной полезностью.

Самыми важными советами по грамотной установке вытяжного устройства являются:

  1. Монтаж вытяжки необходимо проводить как можно выше, лучше всего – прямо под потолком;
  2. Устройство следует размещать подальше от источника влаги, иначе в определенный момент может произойти короткое замыкание;
  3. Для максимальной функциональности вытяжка должна располагаться точно напротив дверей, что обеспечит оперативное поступление свежего воздуха после вывода отработанного;
  4. Нельзя устанавливать вытяжку на той же стене, что и дверной проем – в таком случае воздушный поток будет очень сильно ослаблен;
  5. При правильном выполнении работ по установке вытяжки ее корпус должен быть полностью спрятан внутри вентиляционной шахты. Сверху видно будет только решетку, обеспечивающую декоративность отверстия вентиляции;
  6. Для понижения уровня шума при работе вытяжки потребуется установить специальную силиконовую прокладку. Расположить ее нужно между прибором и стеной;
  7. Для обеспечения питания вытяжки есть два способа ее подключения – вместе с освещением помещения или с отдельным выключателем.

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

  • вытяжную;
  • приточную;
  • смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Как правильно установить

От правильной установки вытяжного устройства зависит производительность, экономичность шумность при работе.

Установка в каналы

Часто квартиры современной постройки для вентиляции всех помещений оборудуют вентиляционными каналами. Замена и установка вытяжного вентилятора в таких случаях не представляет трудности. Измеряют диаметр или геометрические размеры воздуховода и подбирают соответствующий вентилятор, который закрепляют с помощью входящих в комплект хомутов.

Установка канального вентилятора

Монтаж в вытяжные отверстия

Для установки в вытяжные люки понадобятся:

  • вентилятор;
  • дрель со свёрлами по бетону;
  • саморезы с дюбелями;
  • силиконовый герметик;
  • электрические провода и выключатель;
  • набор отвёрток;
  • стремянка.

Работы выполняют в следующей последовательности:

  1. Готовят вентиляционное отверстие. Демонтируют старую декоративную решётку. Очищают место установки от пыли, грязи стену вокруг лючка. Освобождают отверстие от посторонних предметов, удаляют жировые отложения и грязь на возможную глубину.

Подготовленное место для установки вентилятора

  1. Расширяют перфоратором или уменьшают с помощью раствора алебастра (гипса) посадочное место, максимально приближая размеры к выходному отверстию вентилятора.
  2. Если позволяют размеры отверстия, используют прибор с дополнительной решёткой, через которую происходит вытяжка даже при отключении электропитания.
  3. Подводят электропроводку.

Установка вентилятора

Алгоритм установки вентилятора:

  1. Снимают переднюю панель с прибора. Под ней можно увидеть отверстия под крепление на поверхности и клеммы для подключения электропитания.

Вентилятор со снятой крышкой, видны монтажные отверстия и клеммы

  1. Проводят разметку отверстий под крепление.
  2. Сверлят стены (подвесной потолок).

Применение монтажного клея нецелесообразно — при проведении ремонта снять вентилятор без повреждения корпуса будет невозможно.

  1. Перед установкой места стыков рекомендуется обработать силиконовым герметиком с противомикробными, противоплесневыми добавками.
  2. После подключения питания устанавливают декоративную решётку.

Варианты подключения прибора к электросети

Возможны несколько вариантов включения вентилятора — в ближайшей распределительной коробке или к розетке стиральной машины, к выключателю света.

Ручное управление

Не оборудованный датчиками движения и влажности прибор можно подключить:

  • совместно с включением света в ванной;
  • отдельным выключателем;
  • подключить к контактам лампочки.

Во всех этих случаях вентилятор останется включённым пока горит свет в санузле.

Работа от отдельного выключателя предусматривает раздельное управление освещением и вытяжкой. Для этого придётся заменить выключатель и провести дополнительный провод.

Используется двухклавишный выключатель, установленный на место одноклавишного. Двойной выключатель отдельно управляет освещением и вентилятором.

Автоматически управляют работой вентилятора встроенные или внешние гидростат, таймер с датчиком движения и освещённости. В этом случае от ближайшей распределительной коробки к вентилятору проводят электропровод.

Двухскоростной вентилятор также потребует установки дополнительных выключателей.

Провести правильный монтаж вытяжки по силу человеку с опытом строительных работ, навыками установки и подключения электроприборов.

Объективно оцените свои знания и умения, учтите затраты на необходимый инструмент и времени на работу.

Неверная установка усугубит проблемы с вентиляцией и потребует затратной переделки. Правильная установка сделает жизнь в квартире или частном доме комфортнее.

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

https://youtube.com/watch?v=mz3NcHFO3to

  • Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
  • Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

  • На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
  • Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
  • Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
  • В плитке делаем надрез, куда пропустим провод электропитания.
  • Вставляем дюбеля.
  • Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
  • Устанавливаем на место, закручиваем болты.
  • Подключаем провода.
  • Проверяем работоспособность и устанавливаем решетку.

Про выбор вентилятора и расчет его производительности читаем тут.

Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

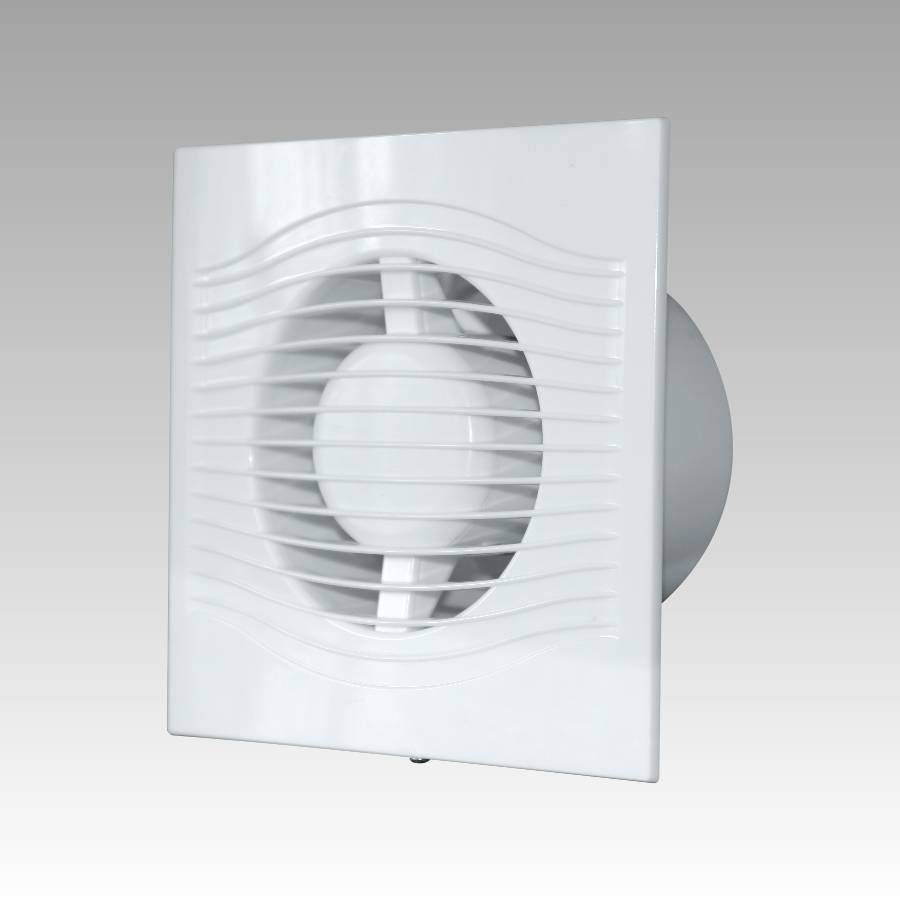

Выбор вентилятора

Вентилятор санузла с датчиком

Закрытое помещение без окон и отверстий для воздухообмена можно качественно проветрить только с помощью принудительной вентиляции. Она удаляет пар, лишнюю влагу и неприятные запахи. Установка бытового вентилятора проводится в вентиляционную шахту вместо решетки и требует подключения электричества. Он должен обеспечивать необходимую кратность обмена воздуха. Для ванны и санузла она составляет 7-9.

Вытяжной вентилятор в ванной выбирается по основному показателю – мощности. Именно она обеспечивает требуемую замену воздуха в комнате. Для этого необходимо знать объем помещения и коэффициент воздухообмена. Так, для помещения размером 2,2*2,5*2 с требуемой кратность воздухообмена 8 оптимальная продуктивность установки будет: 2,2*2,5*2*8 = 88 м3/час.

Необходимо учесть и такие моменты:

  • Наличие автоматических жалюзи в конструкции вентилятора. Позволяет перекрыть воздуховод в случае поломки прибора или проведения других работ при отключенном приборе.
  • Если предусмотреть в схеме таймер, то вентилятор можно использовать с большей пользой. Он будет после выключения света еще работать некоторое время. Вводится в работу при выключении света.
  • Для работы в помещении с повышенным содержанием пара и влаги в воздухе неплохо доукомплектовать схему встроенным гигростатом. Тогда контрольно-регулирующий время прибор будет реагировать автоматически на повышенный уровень влажности.
  • «Шумность» установки во время работы должна соответствовать СанПиН 2.1.2.2645-10 в части требований к условиям проживания в жилых помещениях. Днем это 23-58 (дБ), ночью — 13-50 (дБ).

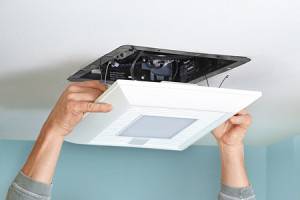

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

  1. Снимите вентиляционную решетку.
  2. Очистите канал вытяжки от мусора и пыли.
    Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
  3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
  4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
  5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
    — отключаем напряжение в сети;
    — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
    — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
  6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

  1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
  2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
  3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
  4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
  5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
  6. Укладываем кабель в короба.
  7. Закрываем и крепим декоративную крышку вентилятора.

Приточные канальные мульти-системы

Приточные канальные мульти-системы — это многофункциональные установки, которые позволяют эффективно восстанавливать теплопотери и управлять работой устройства в зависимости от параметров микроклимата в каждом помещении.

Принцип работы комплекса с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией для квартиры — это энергоэффективные установки, требующие значительных инвестиций, но окупающие себя в процессе эксплуатации.

Рекуператор — это устройство, позволяющее снизить тепловые потери при вентиляции помещений. Принцип работы рекуператора: нагревает свежий воздух, поступающий в дом, теплом вытяжного. Передача тепловой энергии происходит в теплообменнике. Приточный и вытяжной потоки не смешиваются.

VAV-система — вентиляция по потребностям

Аббревиатура VAV означает «переменный объем воздуха». Как это реализуется на практике? На приточно-вытяжной сети устанавливаются специальные заслонки. Каждый механизм оснащен приводом, электронной и измерительной системой, которая реагирует на перепад давления на приборе. Датчики контролируют влажность, концентрацию углекислого газа и температуру в каждой комнате. При изменении заданных параметров VAV-система увеличивает или уменьшает объем воздуха в помещении. Данный принцип позволяет гибко управлять работой оборудования.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
