Гофрированные воздуховоды для вентиляции: гофрорукава и гофротрубы

Требования к материалам для заделки труб

Материалы, которые закрывают трубы, должны отвечать определённым критериям:

• Быть устойчивыми к воздействию температуры, пара.
• Обладать хорошими звукоизоляционными свойствами.
• Не терять со временем цвет от влияния солнечных лучей.
• Легко подвергаться очистке, выдерживать мытьё химическими средствами.
• Пожаробезопасность.

Обычно используют гипсокартон, металл, пластик или дерево. Следует учитывать особенности материалов.

Пластиковые трубы могут выцветать при попадании прямых солнечных лучей, легко повреждаются при ударах, царапаются. Трубы с круглым сечением создают меньше сопротивления движению воздуха, поэтому будет выше эффективность работы вытяжки. Прямоугольные трубы менее заметны в интерьере, но для создания хорошей тяги они не должны быть в длину более 3 метров, а повороты не должны быть под острым углом. Кроме того, перед приобретением, следует выполнить точные замеры, подобрать все детали (прямые секции, рукава для изгибов, крепления), чтобы в собранном виде конструкция соответствовала расстоянию от вытяжки до вентиляционной шахты.

Гофру перед установкой необходимо хорошо растянуть, тогда меньше будет шума при работе прибора, лучше условия для движения воздуха. В отличие от пластиковых и стальных изделий с гладкой поверхностью гофра из алюминия больше загрязняется изнутри: на складках оседают частицы жира, пыли, гари.

Дерево используют для заделки труб, если в кухне деревянная мебель. Для повышения устойчивости к агрессивным факторам его покрывают защитными материалами.

Каждый из предложенных вариантов имеет свои плюсы и минусы. Лучше планировать, как будет выглядеть кухня, заранее, продумывая и учитывая все детали. Тогда получится реализовать большинство желаний, оптимально совместить функциональность и красоту исполнения.

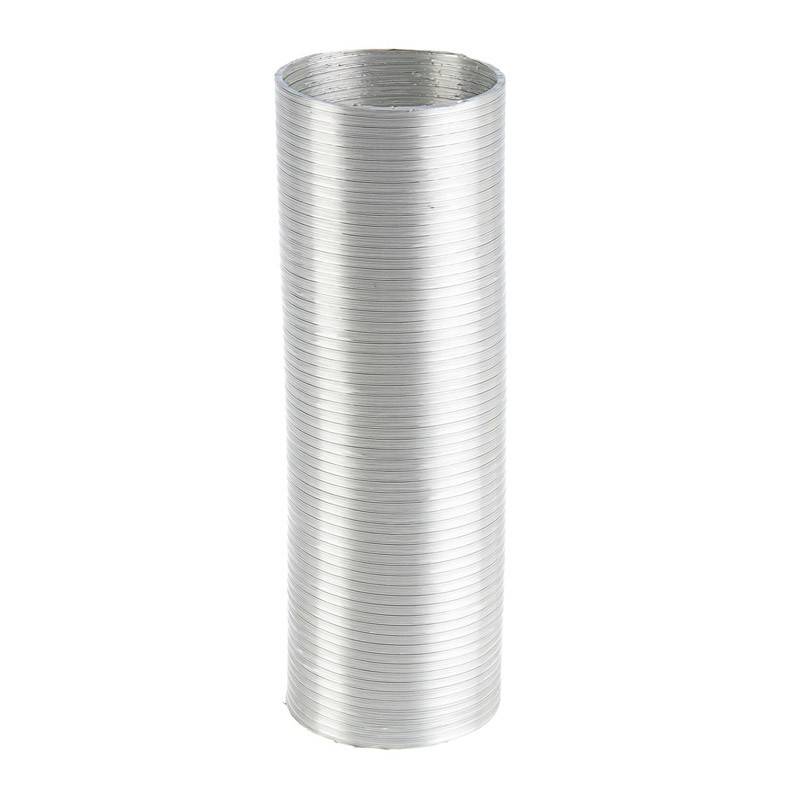

Алюминиевые и стальные гофротрубы

Стальная гофротруба

Стальные и алюминиевые гофротрубы для вентиляции относятся к категории полужестких материалов. Используют их в тех случаях, когда необходимо недорого, но качественно собрать систему. Из гофрированной трубы получаются достаточно прочные и легкие вентиляционные конструкции.

Стальные и алюминиевые гофрированные воздуховоды для вентиляции схожи по своим свойствам и отвечают всем техническим нормативам:

• не горючи,
• легко монтируются,
• легко заменяются и ремонтируются,
• гофрорукава обеспечивают возможность осмотра вентиляции.

На фоне других типов воздуховодов алюминиевые гофрированные обладают еще рядом преимуществ:

• легкие,
• вентиляционные гофрорукава не накапливают статическое электричество,
• не нужно заземлять,
• алюминиевые выдерживают температурные пределы -35…+270 градусов Цельсия,
• стальные вентиляционные гофрированные трубы более жаростойки и работают до +900 градусов Цельсия,
• создают герметичные конструкции,
• растягивать воздуховод не нужно,
• не повреждаются при длительном воздействии ультрафиолета,
• гофрошланги для вентиляции не подвержены коррозии,

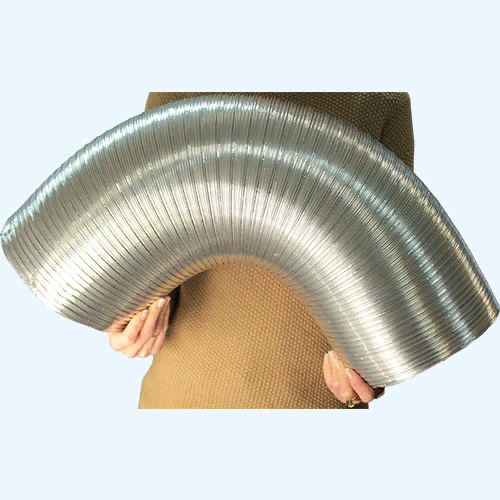

• изгибаются на радиус от -0,76.

И еще одно преимущество стальных и алюминиевых гофротруб для вентиляции – это аккуратный и приятный внешний вид. Такие гофрированные воздуховоды для вентиляции можно не прикрывать коробами на кухнях или в подсобных помещениях.

Шланги алюминиевые гофрированные для вентиляции без потери свойств используются десятилетиями. Их монтаж очень прост: отдельные куски соединяются между собой с помощью металлического скотча. А возможность растянуть первоначальную длину в 3,5 – 4 раза позволяет не приобретать фитинги.

В ряде случаев использовать гофрированные алюминиевые воздуховоды для вентиляции нельзя:

• Так как алюминий плавится при высоких температурах, запрещено устанавливать гофру из этого материала как дымоход для каминов, печей и котлов на угле и дровах. Не желательно устанавливать и в качестве воздуховода для газовой колонки, где постепенно гофра прогорает и создается опасность отравления людей,
• Алюминий отлично проводит температуру, поэтому в холодное время года является мостиком холода. Поверхность алюминиевого вентиляционного гофрорукава покрывается капельками воды, повышая влажность в помещении. Для предотвращения этого негативного эффекта используются вентиляционные утепленные гофры.

Для удобства монтажа алюминиевых гофротруб производятся различные аксессуары:

• переходники с гибких на жесткие трубы,
• переходники между гибкими трубами,
• предохранители от проникновения мусора и пыли внутрь труб.

Монтаж гофрированных труб

Стальные муфты используются следующим образом:

• конец трубы натягивается на торец муфты,
• на них надевают 2 хомута (винтовых),
• конец стыкующейся трубы натягивается на другой торец муфты,
• винты хомутов подкручиваются и стык прочно прижимается.

Так как алюминий очень гибок, правильно сделанное соединение будет достаточно герметичным. Легко состыковать две трубы с разными диаметрами, вставив более тонкую в толстую на 0,5 м, а поверх затянув конструкцию хомутом.

Использование вентиляционных гофрированных рукавов из алюминия позволяет уменьшить расходы на строительство и провести монтаж в более короткие сроки.

В продаже есть алюминиевые вентиляционные гофры 100 мм, 200 и 400 мм. Минимальный диаметр 80 мм, максимальный 315 мм.

Продается алюминиевая вентиляционная гофра кусками, цена зависит от диаметра и длины.

Производство алюминиевых гофротруб

Технологический процесс изготовления состоит из нескольких шагов. Фольга из рулона (штрипс) подается на прокатный станок. Здесь по краям штрипса продавливаются замки, а посередине листа ребра. Ребра придают гибкость будущей трубе, способность сжиматься или растягиваться. Штрипс наматывают на профиль, диаметром соответствующий будущей трубе. Продольные края штрипсов скрепляются тройными замками, пропущенными через вальцы, что делает трубу очень крепкой. Таково строение эластичного трубопровода.

Изготовление и применение алюминиевых гофротруб

В процессе изготовления полужесткая алюминиевая гофрированная труба проходит несколько этапов. Материалом является рулонная алюминиевая фольга. Из рулона штрипс попадает в прокатный блок станка для изготовления гибких металлических труб. Ширина штрипсов принимается в 50 мм. На прокатном блоке из штрипсов накатывают ребра по центру и с замками по краям. Гофрированная алюминиевая труба имеет круглое сечение, толщина ее стенок от 0,06 до 0,12 мм. Благодаря ребрам, гибкий воздухопровод сохраняет круглое сечение, возможность сжиматься и разжиматься в продольном направлении, а также сгибаться под нужным углом. При помощи замков происходит соединение краев штрипса между собой. Наличие тройных замков обеспечивает высокую степень прочности. Таким образом формируется гибкая конструкция трубопровода.

Схема применения гофрированных труб для дымохода.

Алюминиевые гофротрубы показали высокие эксплуатационные качества. Они служат много лет, выдерживая многократные перепады давления. Не теряют со временем внешнего вида и прочности.

Но алюминиевая гофротруба не всегда может быть использована для системы вентиляции из-за наличия отрицательных качеств, не соответствующих требованиям работы в определенных условиях. Алюминиевая гофротруба в качестве воздуховода не устанавливается на печи, камины и котлы, использующие твердое топливо, так как она не выдерживает высокие температуры. В настоящее время специалисты не рекомендуют ее использование для газовых колонок. Кроме того, алюминий, как всякий металл, обладает высокой теплопроводностью, вследствие чего такая вентиляционная система является «мостиком холода» в отопительный период. На стенках трубы начинает скапливаться конденсат, ухудшая микроклимат помещения. Поэтому алюминиевая труба требует дополнительной термоизоляции.

Для гофрированных труб выпускаются также аксессуары: соединения гибких труб, соединения гибких с гладкостенными трубами, а также приспособления для защиты от попадания в трубу строительного мусора.

Применение гофрированных труб позволяет сократить смету и сроки монтажа системы вентиляции.

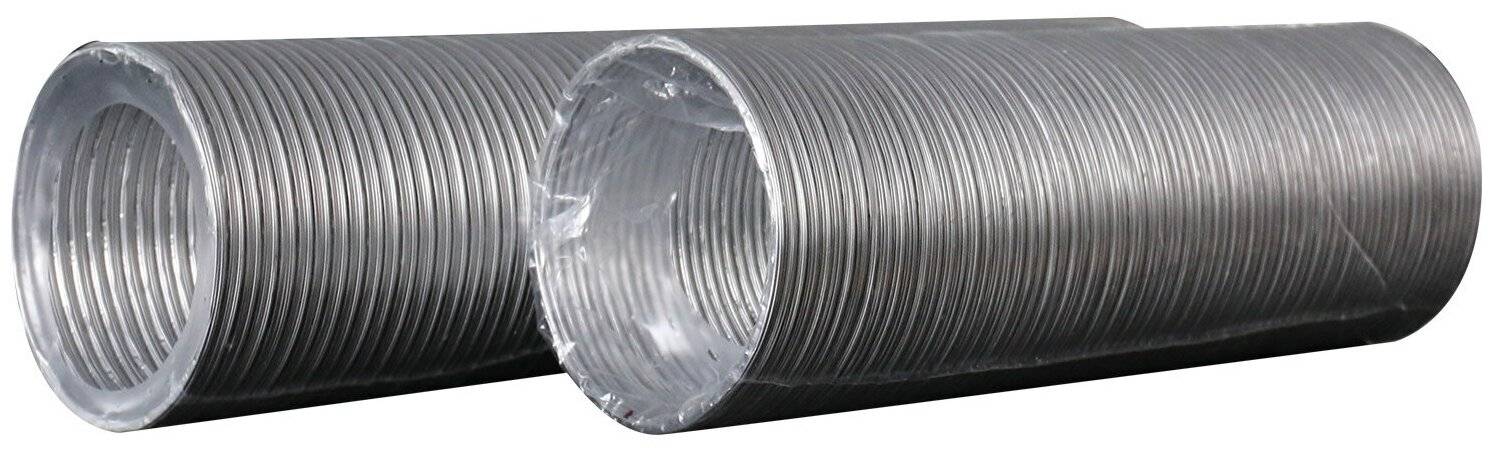

Алюминиевые гофрированные трубы поставляются на рынок в широком диапазоне типоразмеров, отраженном в каталогах фирм-поставщиков.

https://youtube.com/watch?v=7zE5Ay2XaUU

Диаметры поставляемых на потребительский рынок алюминиевых гофрированных труб от 80 до 315 мм. Цены зависят от диаметра. Для примера: усредненная цена трехметровой алюминиевой гофрированной трубы диаметром 80 мм – 93-94 рубля; нержавеющей гофрированной той же длины и диаметра – 740-750 рублей. Поэтому, если не требуется прочностных характеристик и температуры в воздуховоде выше 250° С, более экономичным решением будет гофрированная алюминиевая труба.

Длина трубы определяется в растянутом виде и поставляется в соответствии с требованиями заказчика.

Монтаж полужёсткого алюминиевого воздуховода

Чтобы установить вентиляционную конструкцию из гофрированного алюминия, необходимо выполнить следующие действия:

• один торец трубы надевается на соединительную муфту;
• сверху накладываются два хомута;
• в другой торец муфты вставляется конец второй трубы;
• место соединения подтягивается винтами хомутов.

Вышеописанный способ монтажа благодаря высокой пластичности алюминия позволяет сформировать достаточно герметичное соединение. Впрочем, домашних дел мастера зачастую используют другую, менее трудоёмкую и более дешёвую методику без муфты. Для её реализации они приобретают гофротрубы разного диаметра. Далее всё очень просто: меньшая вставляется в большую на глубину до 50 сантиметров. Но и здесь для обеспечения надёжности стыка применяются винтовые хомуты.

Закреплять трубу на стене нужно при помощи пластиковой муфты

На что обратить внимание

Существует несколько нюансов, на которые надо обратить внимание, выбирая гофрированный рукав для кухонной вытяжки

• Гибкий рукав даёт возможность изгибать вентиляционную трассу в любом направлении. Но рекомендуется не делать изгибов больше трёх, к тому же придётся учитывать и то, что острый угол снижает эффективность работы вентилятора. Если возможности изменить схему прокладки не удаётся, и в ней присутствует большое количество отводов, находящихся под острым углом, то придётся заменить вытяжку на более мощную.
• Не стоит выбирать гофру с меньшим диаметром, чем нужно. Если других вариантов нет, то придётся установить на патрубок кухонной вытяжки переходник с одного диаметра на другой. Но даже с переходником параметры системы меняются не в лучшую сторону.
• Оптимальная длина воздуховода для вытяжки не должна превышать 3 метров. Каждый последующий метр снижает эффективность работы всей вытяжной вентиляции на 7-10%.
• Гофрированный рукав при монтаже растягивается на всю длину. Таким образом, снизится количество рёбер и впадин между ними. А значит, при прохождении воздуха с большой скоростью внутри не будут образовываться завихрения, которые снижают скорость движения. При этом труба начинает раскачиваться и вибрировать, создавая шум.

Установка гофры на вытяжку: подготовка и важные детали

Чтобы обеспечить надежную и продолжительную работу вентиляционной системы, до начала ее монтажа и в процессе установки необходимо учесть ряд важных моментов. Если диаметр гофрированной трубы не соответствует выходу на вытяжке, то лучше приобрести более широкую гофру, соединив ее с устройством специальным переходником. Такой способ будет иметь положительное влияние, так как увеличение диаметра поспособствует уменьшению скорости воздушного потока, снизив при этом шум в трубе.

Еще до установки гофры в отверстие системы вентиляции устанавливают специальную прослойку с решеткой, фланцем и клапаном обратки. Это позволит предотвратить полное перекрытие вытяжки трубой. Решетчатая перегородка обеспечит естественную вентиляцию помещения, а фланец – принудительную. Таким образом, кухонный воздух будет постоянно циркулировать и освежаться независимо от работы вытяжки. При наличии в кухне еще одного вентиляционного отверстия можно трубу прикрепить к одному из них наглухо, а другое – оснастить решеткой.

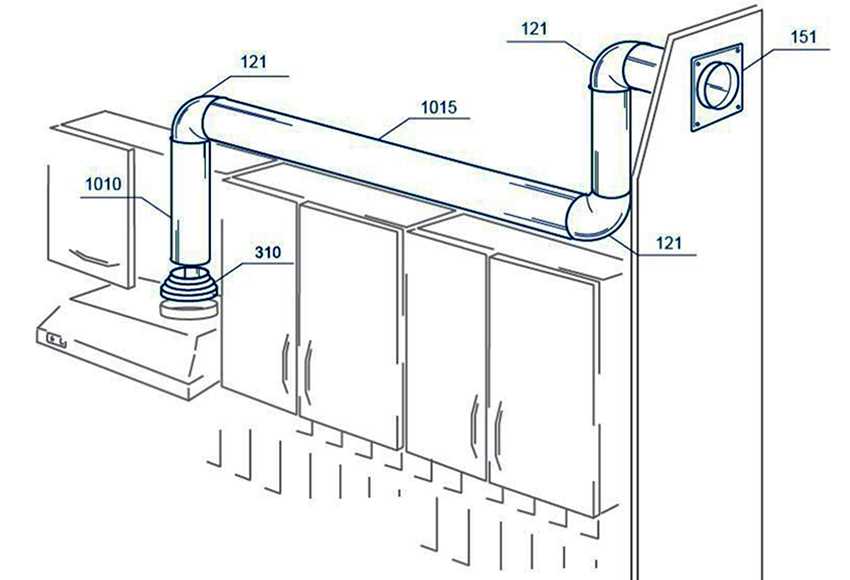

Схема установки гофрированной трубы на вытяжку с размерами.

Гофру фиксируют с помощью специальных креплений-хомутов из металла или пластмассы. Клей или герметик для усадки трубы не стоит использовать, так как это сделает невозможным дальнейший демонтаж трубы для чистки или замены.

При установке конструкции нужно проследить, чтобы было как можно меньше поворотов с углами, так как это ухудшает работу системы. Каждый острый угол снижает производительную мощность приблизительно на 10%. Поэтому вытяжка должна располагаться максимально близко к вентиляционному отверстию.

На заметку! Покупать воздуховод следует после приобретения вытяжки. Именно это оборудование является отправной точкой в определении диаметра трубы, а правильный выбор отразится на эффективности и качестве работы всей системы.

Ориентиры правильного выбора трубы

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта труб при обустройстве вентиляции.

Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:

• диаметр и длина;
• материал изделия;
• качество;
• цена.

Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки.

Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем – сгореть от перенапряжения.

Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие

Не нужно игнорировать рекомендации, приведенные производителем. Иногда в комплекте с вытяжкой поставляется воздуховод. Здорово, если он подойдет в конкретном случае – длина будет достаточной и материал устроит.

В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента.

Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.

Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе.

Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.

Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.

Второй параметр, оказывающий влияние на выбор – материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.

Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.

Помимо документа следует внимательно осмотреть гофру – не должно быть вмятин и подозрительных царапин.

Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр – их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением

Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра

Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией

Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.

В бытовых условиях гофра чаще всего применяется в устройстве вентиляционных каналов, выводящих отработанный воздух из кухни, и в подключении вытяжных устройств.

С шагами устройства вытяжки с воздуховодом на кухне с использованием гофрированной трубы знакомит следующая подборка:

Возможно вам также будет интересен материал о разновидностях пластиковых труб для кухонной вытяжки.

Виды вентиляционных каналов

Устройство вентиляционной системы в доме – непростая задача. И основной ошибкой является неравенство мощности по удалению загрязненного воздуха и свежего, поступающего из внешней среды.

Чтобы правильно устроить вытяжную систему, используются различные каналы:

гофрированные пластиковые трубы;

пластиковые короба квадратного или прямоугольного сечения;

металлические короба из оцинкованной стали;

гофрированные металлические трубы из алюминия.

На чем же остановить свой выбор? Все зависит от места установки вентиляции. Например, для устройства воздуховода от кухонной вытяжки непригодны изделия из пластика. В условиях удаления горячих газов срок их эксплуатации крайне низок. Короба из оцинковки дороги и их сложно устанавливать своими силами, для этого нужны профессиональные навыки жестянщика.

Да и внешний вид такого воздуховода оставляет желать лучшего. В настоящее время популярны воздуховоды из алюминиевой гофры для вытяжки, размеры по диаметру которой выпускаются в широком диапазоне, позволяющем монтировать каналы любой степени сложности. Материал выдерживает температуры до 300 градусов, что позволяет использовать их не только в вентиляции, но и в качестве дымоходов в газовых колонках и котлах.

Какими бывают диаметры гофры для вытяжки? В таких системах используются трубы размерами:

• 100;
• 120;
• 125;
• 150 миллиметров.

Наиболее популярным является размер гофры для вытяжки на 120 мм, ему практически не уступает по популярности диаметр 125 миллиметров. Зачастую потребить просто не делает различий между этими параметрами, тем более что их можно монтировать на одни и те же доборные элементы. Этому способствует пластичность материала при использовании специальных соединительных элементов – хомутов.

Форма выпуска гофротруб – отдельные патрубки, которые в состоянии поставки  имеют длину 65-100 сантиметров, а при монтаже она способна удлиняться до трех метров без изменения размера по диаметру.

Тонкости использования

Большой популярностью пользуются двухслойные гофрированные шланги. Внешний защитный слой (ПНД) может быть нескольких цветов.

• Красный. В таких трубах можно прокладывать высоковольтные кабели.
• Синий. В них можно прокладывать кабели телекоммуникации, электричества.
• Черный. Используется для монтажа сетей любого предназначения.

Внутренний слой делается из более плотного материала – ПНД, который придает прочность всей конструкции. Поверхность внутреннего слоя имеет абсолютно гладкую структуру. Как изолятор «гофра» может выдерживать нагрузку до 2100 вольт, а сопротивление имеет до 120 Ом.

Из недостатков трубы можно назвать:

• не выдерживает высокие температурные режимы долгое время;
• монтаж должен производиться только в теплое время года (от +6 градусов);
• плохо реагирует на ультрафиолетовые лучи.

Чтобы протянуть без зонда проводку по гофротрубе, следует загнуть проводник на 180°, он должен без осложнений проходить. Если ее длина превышает 20 метров, то рекомендуется найти стальную проволоку средней жесткости, прикрепить ее к проводке, пропустить в первую очередь проволоку, потом на другом конце ее вытянуть конец, пока не появится кабель. Проще всего кладется «гофра» в гипсокартоне, где существуют углубления на несущих конструкциях.

Не рекомендуется применять несколько проводок в одной «гофре», так возникнет возмущенное магнитное поле, которое спровоцирует нагрев кабеля. Проводка должна быть заключена в специальную защитную оплетку. При монтаже следует делать проводку таким образом, чтобы было минимум прямых углов (не более 3 на 26 метров погонной длины). При этом рекомендуется задействовать промежуточные узловые коробки. До начала заливки бетона «гофра» закладывается в арматурные переплеты и надежно закрепляется. Используются, как правило, хомутовые фиксаторы.

Во время работы следует соблюдать меры безопасности. Обязательно надо использовать:

• резиновые перчатки;
• очки;
• каску;
• респиратор.

Инструмент, который может пригодиться:

• болгарка;
• дрель, шуруповерт;
• рулетка;
• молоток;
• отвертка.

Гофрированные шланги из ПВХ обладают уникальным свойством – материал принимает первоначальную форму после воздействия на него даже большой механической нагрузки. На стенках труб и шлангов не образуется трещин и деформаций, ТТХ характеристики при этом практически не меняются.

О преимуществах и недостатках гофрированной нержавейки смотрите в следующем видео.

Разновидности гофрированной трубы

В основе различий этого изделия лежит материал, из которого делается рукав. В качестве исходного материала производители предлагают: алюминиевый сплав, нержавеющую сталь и пластик, с алюминиевой фольгой на каркасе, с полиэфирной металлизированной лентой на каркасе.

Гофра из алюминия используется как для сооружения вентиляционных систем на производстве, так и на домашней кухне для вытяжки. Отличается высокой прочностью, алюминий – металл, поэтому он не горит, не изменяет своих технических и эксплуатационных характеристик под действием повышенной влажности и перепадов температур (-30С до +250С). Это цветной металл, поэтому алюминиевая гофра не покрывается ржавчиной, она инертна к агрессивным веществам и обладает прекрасными аэродинамическими характеристиками.
Гофра из пластика – дешёвая альтернатива всем видам, представленным на современном рынке. К плюсам можно отнести разнообразие расцветок, что позволяет при необходимости подобрать её к общему дизайну помещения. К достоинствам можно добавить небольшой вес изделий, стойкость к воде и влаге, химическую нейтральность, достаточную прочность. Но есть у пластика и несколько минусов. Первый из них – горючесть материала. Уже при незначительных температурах он начинает плавиться, искажая размеры трубы, что впоследствии скажется на эффективной работе вытяжки. Гофра из ПВХ не выдерживает и низких температур, под действием которых она становится хрупкой. Поэтому производители рекомендуют устанавливать этот вид гофрированной трубы только в помещениях, где температура воздуха не падает ниже +5С. Ко всему прочему пластик боится прямых солнечных лучей.
Гофра из нержавеющей стали. Такой вариант воздуховода ничем не отличается от алюминиевого. Но у него есть преимущества. Например, нержавейка выдерживает температуры до +900С. На кухне такой режим не предусматривается.

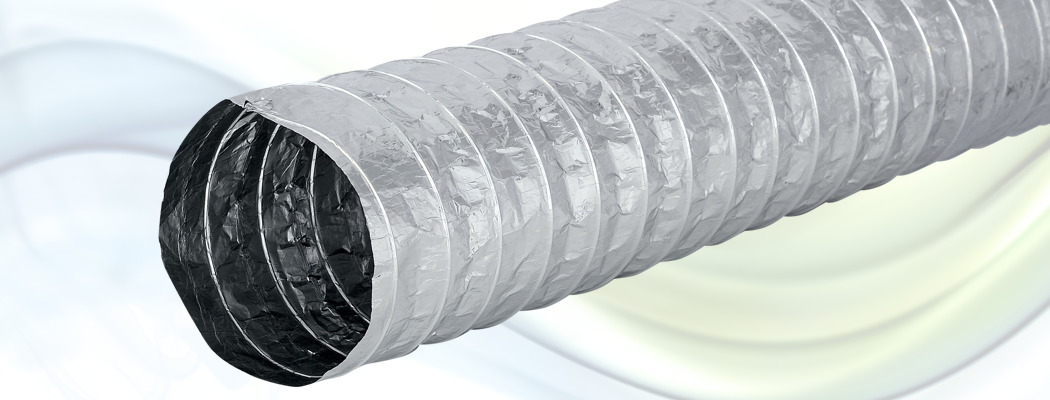

Гофра с алюминиевой фольгой на каркасе. Отличается невысокой прочностью покрываемого материала, но на кухнях для вытяжек применяется

В процессе монтажа и эксплуатации с такой гофрой надо обращаться осторожно, так как даже небольшое давление приведёт к разрыву фольги.
Гофра с полиэфирной металлизированной лентой на каркасе. Такой вариант воздуховода вытяжек её не используют

Она применяется только в системах кондиционирования и вентиляции зданий и является утеплённым материалом, вследствие чего внешний вид у неё непрезентабельный.

Гофра с полиэфирной металлизированной лентой на каркасе

Монтаж полужёсткого алюминиевого воздуховода

Для монтажа вентиляции из вентиляционных алюминиевых труб необходимо руководствоваться следующей инструкцией:

1. Муфта надевается на одну из поперечных граней трубы.
2. Поверх нее накладывается пара хомутов.
3. Другой край трубы вставляется в оставшийся торец муфты.
4. Места контакта закрепляются винтами хомутов.

Совет: нельзя забывать о высокой теплопроводности гофры алюминиевых труб. Вентиляционная система с их использованием в зимнее время может стать так называемым мостиком холода. Там начнется образование конденсата. Все это приведет к ухудшению микроклимата в помещении. Поэтому при прокладывании алюминиевого воздуховода, стоит озаботиться его термоизоляцией. Это позволит избежать негативных последствий.

Данный вариант монтажа системы вентиляции отличается герметичностью, обусловленной высокой пластичностью вентиляционных гофрированных труб. Но существует и более примитивный способ, отличающийся своей простотой и дешевизной. При таком варианте монтажа муфта не используется. Просто берутся трубы разного диаметра и вдеваются друг в друга. При этом заход должен быть до 50 см. Дополнительную надежность стыка обеспечивается перетяжкой винтовыми хомутами.

Рукав гофрированный ПУ/ПВХ Aspirex PU/ANC

Шланговая продукция > Промышленные шланги > Гофрированные рукава-воздуховоды > Гофрированный рукав Aspirex PU/ANC предназначен для транспортировки, путем создания вакуума, теплого воздуха, абразивной пыли, теплого дыма и летучих веществ, древесной стружки и опилок, цемента, семян зерновых мельскохозяйственных культур, сахара и других гранулированных, зернистых и сыпучих субстанций. Конструкция:

Гофрированный рукав Aspirex PU/ANC состоит из выполненной из полиуретана антистатической прозрачной стенки, оформленной и укрепленной жесткой ПВХ-спиралью серого цвета. Рукав отличается стойкостью к сжатию, абразивному износу и воздействию озона, и имеет систему антистатической защиты из 9 жил медной проволоки. Использование в качестве стенкообразующего материала пищевого полиуретана делает возможным использование рукава в применениях, предусматривающих контакт его с идущими в пищу человека пищевыми продуктами. Рукав соответствует требованиям стандартов: — американского F.D.A.: CFR 21, части 175, 105, 177, 1680, 177.2600 — европейского CEE: 82/711, 85/572, 89/109, 90/128, 92/30, 93/8, 95/3, 98/11
Рабочая температура:	От -25 °C до +85 °C
Всасывание:	В зав-ти от внутреннего диаметра, в рукаве допустим вакуум: ≤32 мм: 0,50 бар (365 мм ртутного столба), 35-102 мм: 0,40 бар (300 мм ртутного столба), >102 мм: 0,30 бар (220 мм ртутного столба)
Допуски конструкции:	По внутреннему диаметру: ±4 % По толщине стенок: ±0,50 мм По длине: ±1% Все остальные технические характеристики имеют допуск ± 5%.
Давление разрыва:	Этот гофрированный рукав следует применять только для построения воздуховодов всасывания, поэтому понятие разрывного давления к нему не применимо.

Артикул/ стандартная длина, м	∅внутр, мм	∅внеш, мм	pрабочее	Масса, кг/м	Rизгиба мин., мм	Метров
МПа	psi	бар
IH35576020/20	20	25	—	—	—	0,10	25
IH35576025/20	25	30,4	—	—	—	0,15	30
IH35576030/20	30	36	—	—	—	0,19	36
IH35576032/20	32	38	—	—	—	0,20	38
IH35576035/20	35	41,4	—	—	—	0,22	41
IH35576038/20	38	44,6	—	—	—	0,23	45
IH35576040/20	40	46,6	—	—	—	0,25	47
IH35576045/20	45	51,8	—	—	—	0,28	52
IH35576050/20	50	57	—	—	—	0,31	57
IH35576051/20	51	58	—	—	—	0,32	58
IH35576055/20	55	62,2	—	—	—	0,35	62
IH35576060/20	60	67,4	—	—	—	0,39	67
IH35576063/20	63	70,6	—	—	—	0,43	71
IH35576070/20	70	78,4	—	—	—	0,50	78
IH35576075/20	75	83,8	—	—	—	0,55	84
IH35576076/20	76	84,8	—	—	—	0,56	85
IH35576080/20	80	89	—	—	—	0,61	89
IH35576090/20	90	99,4	—	—	—	0,72	99
IH35576100/20	100	110,4	—	—	—	0,82	110
IH35576102/20	102	112,4	—	—	—	0,84	112
IH35576110/20	110	120,4	—	—	—	0,89	120
IH35576120/20	120	131	—	—	—	0,95	131
IH35576127/20	127	138,6	—	—	—	1,02	139
IH35576130/20	130	142	—	—	—	1,10	142
IH35576140/20	140	152,4	—	—	—	1,23	152
IH35576150/20	150	162,8	—	—	—	1,37	163
IH35576152/20	152	164,8	—	—	—	1,38	165
IH35576160/10	160	173	—	—	—	1,55	173
IH35576180/10	180	193,4	—	—	—	1,95	193
IH35576200/10	200	213,6	—	—	—	2,10	214
IH35576203/10	203	217	—	—	—	2,15	217
IH35576250/10	250	—	—	—	—	3,00	265
IH35576300/10	300	—	—	—	—	3,60	315

Преимущества гофрированных воздуховодов

Особенность гофрированной трубы в ее полужесткости.

• Безопасность и легкость монтажа последующего ремонта;Негорючесть (пожаробезопасность);Легкость проверки системы вентиляции.

Однако, помимо алюминиевой гофры существуют и другие виды гибких воздуховодов, поэтому в числе достоинств именно алюминиевых важно упомянуть о следующем:

• Сравнительно малый собственный вес;Отсутствие аккумуляции статического электричества;Нет необходимости в заземлении;Диапазон рабочих температур от -30 до +270 градусов;Герметичность;Воздуховод укладывается сжатым, а при необходимости может быть растянут;Минимальный радиус изгиба всего 0,76d, в то время как для гибких воздуховодов эта же величина равна 2d;Алюминий не подвержен воздействию солнечных лучей;Инертность по отношению к агрессивной внешней среде.

В современном частном строительстве немаловажно и такое качество материала, как эстетичность. Трубы могут быть использованы для оснащения вентиляции в кухне, гладильной, сушильном помещении и при этом не нуждаются в дополнительной отделке, хотя по соображениям дизайна их часто прячут в декоративные короба, не несущие иной нагрузки, кроме декоративной

Теплоизолированные гофры для вентиляции

Теплоизолированные гофры

Тонкий вентиляционный гофрированный рукав в холодное время года охлаждается, на его стенках конденсируется влага из теплого воздуха помещений. Поэтому трубы обязательно утепляют.

Аккуратно утеплить гофротрубу самостоятельно достаточно сложно.

Иногда для этого сооружают дополнительные короба, заполненные утеплителем. Создается громоздкая и не всегда уместная конструкция.

Готовые утепленные гофры для вентиляции сразу же решают проблему конденсата. Утепленная гофра представляет собой многослойную конструкцию. Внутренний слой – гибкий воздуховод из полиэфирной ленты с напылением алюминия. Далее идет минеральная вата, обернутая защитным слоем металлизированной пленки. Толщина изоляционного слоя 2,5 см. Каркас вентиляционной гофры под слоем утеплителя изготавливается из стальной высокоуглеродистой проволоки. Для снижения горючести используется водный акриловый состав с пламегасителями.

Назначение утепленной вентиляционной гофры:

• уменьшение теплопотерь;
• термоизоляция систем вентиляции;
• воздуховоды для систем кондиционирования;
• предупреждение выпадения конденсата в вентканалах.

В продаже есть утепленные вентиляционные гофры 200, 100, 300 и 400 мм.

Утепленная гофра продается отрезками по 10 м в картонных коробках. Подробнее о монтаже утепленной гофротрубы в нашем видеоролике.

Рекомендации по уходу за гофротрубой для вентиляции

Уход за пластиковыми трубами с гладкими стенами довольно прост. Их легко разбирать и чистить как снаружи, так и внутри. Более сложным является процесс очистки и мытья трубы из алюминиевой фольги. Основная причина трудностей – ее рельефная поверхность, которая служит отличным местом для скапливания грязи, жира и нагара. Все загрязнения очень сложно удалить даже с применением специальных абразивных средств. Оптимальный вариант – банальная замена воздуховода после нескольких лет эксплуатации.

Учитывая небольшую стоимость гофры, ее считают доступным и надежным решением вопроса обустройства вентиляционной системы. При условии правильной установки вообще не должно возникнуть никаких проблем

Важно четко следовать рекомендациям производителей и прислушиваться к советам профессионалов. Уход за внешней частью изделия довольно проблематичен, поэтому лучше прибегнуть к варианту маскировки. На заметку! Срок службы пластикового гладкого воздуховода намного дольше благодаря его высоким эксплуатационным характеристикам

В то же время он стоит на порядок дороже и не подходит для установки к отопительным приборам.За пластиковыми гофротрубами с гладкими стенками легко ухаживать

На заметку! Срок службы пластикового гладкого воздуховода намного дольше благодаря его высоким эксплуатационным характеристикам. В то же время он стоит на порядок дороже и не подходит для установки к отопительным приборам.За пластиковыми гофротрубами с гладкими стенками легко ухаживать.

Внутри изделия спустя 7-10 лет образуется внушительный налет, который никаким образом невозможно удалить. Поэтому по истечении данного срока эксплуатации гофру нужно просто заменить. Если траектория трубы состоит из многочисленных изгибов, то эффективный период службы сокращается примерно вдвое. Демонтаж и установка новой системы производятся согласно описанной выше инструкции.

Правильный и обдуманный выбор воздуховода, а также его последовательная установка в соответствии с инструкцией непосредственно влияют на качество вентиляционной системы и срок ее службы. Не менее важны бережная эксплуатация и своевременная замена трубы. Даже довольно длинная гофрированная труба из алюминия не испортит внешнего общего вида кухни, если грамотно организовать маскировку вентиляционной системы. Совокупность всех этих факторов гарантирует долговечность и надежность службы такого примитивного, на первый взгляд, изделия, как гофра для вытяжки.
