Простая вентиляция в деревянном доме своими руками

Виды вентиляции по назначению и зоне действия

Функционально вентиляция включает три вида. Первая (приточная) обеспечивает приток свежего воздуха. Вытяжная удаляет отработанный воздух, избыток влаги, неприятные запахи. Приточно-вытяжная объединяет два предыдущих вида.

По зоне действия вентиляция может быть общая, когда она распространяется на все помещение, или локальная – действует в ограниченной зоне (вытяжка над кухонной плитой).

Вентиляция помещений

Для эффективного воздухообмена вентиляцию в деревянном доме устанавливают равномерно, то есть распределяют по всей площади. Приток свежего воздуха делается в жилых комнатах. Вытяжной вентиль в обязательном порядке устанавливается в грязных помещениях, с влажным воздухом или неприятными запахами.

Перечень помещений, в которых необходимо сделать индивидуальные вытяжные каналы:

  • кухня;
  • санузел;
  • ванная комната;
  • душ;
  • прачечная;
  • гардероб, кладовка или хозяйственная комната без окон;
  • подполье;
  • гараж;
  • котельная.

Желательно, чтобы в каждой жилой комнате также был свой вытяжной канал. В помещениях с очень высоким уровнем влажности (баня, сауна) устанавливают влагозащищенную вытяжку.

Приточные клапаны устанавливаются в окнах, встраиваются в стены, объем поступающего воздуха регулируется движением заслонки. Удобно размещать клапаны под подоконником над отопительными радиаторами для нагрева воздуха.

Под дверью оставляют расстояние для вытяжки или размещают в двери переточный клапан. Отверстие вытяжки размещают на потолке так, чтобы входящий поток воздуха пересекал все помещение.

https://youtube.com/watch?v=0ifF6UXiYKs

Есть системы, которые можно запрограммировать на разные режимы работы, например в ночное время, днем и для быстрого восстановления комфортного микроклимата в доме.

Особенности кухни, ванной комнаты, подполья

Над кухонной плитой оборудуют локальную вытяжку в виде зонта. Для экономии электроэнергии и чтобы не создавать лишний шум, ее включают только во время приготовления пищи, поэтому общий кухонный вентиляционный канал тоже необходим.

В канализации собираются опасные для самочувствия газы, разрушающие коммуникации. Путь поступления газа из канализационного стояка в санузел преграждает водяной затвор. Чтобы при сливе уровень давления оставался неизменным, а в туалете не скапливались газы и неприятные запахи, канализационный стояк соединяют с вытяжкой. Выход вытяжки из санузла делают на кровле. При установке вытяжки в стене запахи из туалета попадают с улицы обратно в дом через окна, двери и приточные клапаны.

Организация вентиляции подполья нужна для предотвращения гниения деревянных полов, нижних венцов и намокания утеплителя. Предметом ожесточенных дискуссий профессионалов остается необходимость наличия продухов в цоколе.

Для экономии тепла используют рекуператор – устройство, подогревающее в теплообменнике входящий воздух выходящим.

Борьба с конденсатом

При большой разнице температур внутри и снаружи выходящий воздух может осаждаться на трубе в виде конденсата и стекать вниз. Для минимизации выпадения конденсата воздуховоды теплоизолируют и размещают в общем коробе с трубами отопительного котла, печи или камина. Теплоизоляция способствует увеличению тяги.

Еще один способ борьбы с конденсатом – установка конденсатоотвода. В старых системах вентиляции делали «выдру» – утолщение для остывания теплого воздуха перед выходом наружу.

Находящиеся на виду трубы маскируют следующими способами:

  • прячут за подвесные и натяжные потолки;
  • убирают в декоративные короба;
  • встраивают в мебель;
  • заказывают индивидуальный дизайн трубы.

В последнее время востребованы системы, состоящие из большого количества воздуховодов небольшого сечения в отличие от традиционной магистральной. Они подключаются к одной большой приточно-вытяжной установке, расположенной в хозпомещении, и соединяются в коллектор.

Вентиляция кровли

При нарушении гидроизоляции кровли в подкровельном пространстве собирается влага. Если вентиляция чердака отсутствует, влага накапливается в стропильных конструкциях, возникает плесень и разрушает древесину.

При монтаже вентиляции кровли подшивку свесов делают со щелями, в которые мог бы поступать необходимый объем воздуха. На крыше или коньке монтируют элементы кровельной вентиляции. Из-за разницы давлений воздушный поток устремляется от свесов вверх к вентиляционным выходам, дающим дорогу насыщенному влагой воздуху и ставящим барьер на пути проникновения атмосферных осадков под кровлю. Кровельная вентиляция увеличивает период эксплуатации всей кровли деревянного дома.

Цокольный этаж

Создание цоколя требует повышенных затрат, но в итоге дает значительную дополнительную площадь. Обычно в домах из клееного бруса цокольные помещения не предусматриваются, однако при желании могут быть созданы.

Вентиляционная система обязательна для цоколя. Применяются как принудительные, так и естественные способы вентилирования помещений. Естественная вентиляция осуществляется через продухи, когда каждые 2-3 метра имеется отверстие для воздухообмена. Если здание расположено в низине, предусматривается большая плотность продухов. Приточное отверстие проделывается под потолком, а труба выходит на кровлю.

Если вентиляционная система исправна, ее работа практически незаметна. Однако как только движение воздуха нарушается, это становится ощутимым: на стенках появляется конденсат, воздух в здании становится сырым, самочувствие жильцов ухудшается вследствие недостатка кислорода. Поэтому о создании вентканалов нужно позаботиться еще на этапе создания проекта дома.

Но ведь “дерево дышит”

Это действительно так. Но фраза о том, что дерево дышит, относится к его способности забирать и отдавать влагу — к воздуху это отношения не имеет. Паропроницаемость бревен поперек волокон ниже, чем у кирпича, поэтому про обмен воздуха через стены речи не идет. В доме из бревна «легко дышится» из-за способности дерева впитывать лишнюю влагу из помещения при ее избытке, и отдавать при недостатке. Именно поэтому, в доме из бревна так комфортно находиться. К тому же, дерево выделяет полезные для организма вещества — фитонциды и издает неповторимый аромат хвои.

Эффект «духоты» возникает в основном из-за переувлажненности помещения, а не недостатка кислорода. К слову, если в доме из бревна много перерубов, то, засчет них, происходит некоторый приток воздуха, потому что вдоль волокон бревно пропускает воздуха в 5 раз больше, чем поперек волокон.

Как же раньше жили без вентиляции?

Если в старых деревенских домах роль вытяжки выполнял дымоход в печи, а приток воздуха происходил из-за плохо утепленных межвенцовых щелей, окон и дверей, то сегодня другая ситуация. В современных деревянных домах щели конопатятся или утепляются герметиком в целях сбережения тепла. Окна устанавливаются с герметичными стеклопакетами и создается эффект «термоса». В таких условиях просто необходимы дополнительные источники вентиляции пространства.

По санитарным нормам показателем является обновление 100% объёма воздуха в жилых помещениях каждые 1-2 часа. За счет только открытых окон эту задачу не решить, особенно если на дворе зима. К тому же, в таких помещениях, как кухня и санузлы требуется усиленная вентиляция за счет переувлажненности и концентрации запахов.

Функционал вентиляции помещения

Степень чистоты воздуха оказывает существенное влияние на состояние любого живого организма. Отсутствие проветривания приводит к головным болям, слабости, быстрому распространению инфекций, передающихся капельным путем, и прочим неприятным последствиям. В связи с этим во всех странах мира были разработаны стандарты по вентиляции помещений разных назначений. Данные нормативы определяют качество воздуха по двум основным критериям: степень влажности и температура, чистота.

Монтаж вентиляции в загородном доме – схема движения воздушных масс в помещениях

Чтобы соблюдались нормативные значения, в любом жилом и нежилом строении обустраивается система вентиляции, рассчитанная согласно внутреннему объему помещений.

Перед установкой вентиляционного оборудования составляется предварительный проект, учитывающий особенности расположения помещений. Отсюда ясно, что каждая схема разрабатывается индивидуально. Заниматься этой процедурой должны специально обученные люди – можно попробовать и самому, следуя указаниям СНиП 41-01-2003.

Вентиляция выполняет две основные задачи – организация притока свежего воздуха с улицы, удаление углекислого газа, вырабатываемого живыми организмами за пределы строения.

Основные технические требования к вентиляции

Чтобы читателю не приходилось самостоятельно штудировать объемные СНиПы и ГОСТы, наше редакция, сделала это самостоятельно, и выбрала наиболее важные моменты, касаемые требований к работающей вентиляционной системе частного дома.

К сведению! Далее будет встречаться такое понятие, как кратность воздухообмена. Оно обозначает соотношение количества поступающего воздуха к полному объему помещения в течение часа.

  • В жилые комнаты должно поступать не менее 3 м3 свежего воздуха в час на 1 м2 площади.
  • В сантехнические помещения за час должно попадать не менее 25 м3 в час. Такие высокие показатели связаны с повышенным уровнем влажности.
  • В кухню с четырехкомфорочной газовой плитой за час должно поступать от 90 м3. В этом помещении также присутствует повышенная влажность и обилие продуктов горения, которые при накапливании могут нанести серьезный вред здоровью человека.
  • Кратность воздухообмена при нахождении в комнате людей должна составить не менее 1. Для технических помещений полное обновление воздуха должно происходить в течение 5 часов.

Перечисленные нормативы рассчитаны на воздухообмен при температуре +18 градусов  в помещении и +5 градусов на улице.

Как правильно сделать расчет мощности вентиляции

Система вентиляции в доме – разводка внутри перекрытия

Сегодня все проектировщики при проведении расчетов пользуются специальными программами, которые значительно упрощают всю процедуру. Если такого технического средства в распоряжении нет, то придется все рассчитывать по старинке, при помощи формул.

  • Согласно СНиП норма потребления свежего воздуха одним человеком составляет 60 м3 в час. Это значение используется во всех расчетах и обозначается как Vнорм.
  • Сама формула выглядит так: V=N* Vнорм, где N – это количество людей, постоянно проживающих в доме, или для удобства – количество жилых комнат в помещении. Проблема данной формулы в том, что невозможно заранее предугадать, сколько человек будет находить в той или иной комнате ежемоментно. Поэтому этот расчет лучше применить как приблизительный, или для вычисления производительности воздушного отопления с подмесом свежего воздуха в расчетных количествах.
  • Чтобы получить более точные значения применяют другую формулу: V=K*H*S, где К – это нормативная кратность обмена, Н – Высота потолков в помещении, а S – площадь всего строения.
  • Если рассчитывать еще точнее, то в эту формулу вносятся поправки, где S становится площадью отдельной комнаты, а кратность берется согласно нормам по следующей таблице.

Вентиляция для дома – кратность воздухообмена в помещениях и зданиях разного назначения

Затем подбирается оборудование, способное обеспечить полученные значения.

Естественная вентиляция в деревянном доме

Пассивная вентиляция — это когда свежий воздух с улицы поступает в сруб через открытые двери и окна естественным способом. Отток же идёт через воздуховоды. Воздух перемещается под воздействием:

  • Температурной разницы. Так как тёплый воздух легче холодного, то он идёт вверх к вытяжке, а свежий и прохладный — проникает в комнату через окно.
  • Разницы давления. На крыше сруба оно ниже, чем внизу, следовательно воздух движется по направлению от “большего к меньшему” и стремится выйти через воздуховод. Чем выше он будет размещен, тем более резкого перепада атмосферного давления мы добьемся. Значит и сам воздухообмен будет совершаться интенсивнее.
  • Скорости ветра. Чем ветреннее погода, тем сильнее сила тяги и сруб быстрее проветрится.

Чтобы пассивный воздухообмен в срубе осуществлялся без проблем, рекомендуем установить в отдельных комнатах собственные вентиляционные каналы. Если канал будет единым, то есть вероятность, что все запахи и “грязный” воздух из-за обратной тяги вернутся назад в дом. Отдельные вентиляционные вытяжки рекомендуем устанавливать в санузлах, на кухне и в спальнях по необходимости.

Естественная вентиляция — это, прежде всего, выгода. Воздуховоды можно приобрести в любом строительном магазине, их ценник начинается буквально со ста рублей. Их монтаж тоже можно провести самостоятельно, соблюдая рекомендации.

Но, к сожалению, всё не так просто как кажется на первый взгляд. В жаркую погоду естественная вентиляция не работает, так как разницы температур в доме и за его пределами нет. А зимой пассивная вентиляция грозит серьёзными теплопотерями, вам придётся отапливать сруб куда интенсивнее.

Через открытые окна и воздуховоды будет ежедневно проникать пыль, осадки, насекомые. Да и вытяжка не всегда справляется с большим потоком отработанного воздуха. Мощность можно увеличить, установив в устье канала вентилятор, но в таком случае вентиляцию уже нельзя будет назвать естественной и пассивной.

Для каких зданий и помещений подходит?

Обустройство таких систем актуально в следующих регионах и местностях:

  • в регионах с умеренным и прохладным климатом (если климат теплый — то естественная тяга создается хуже);
  • если вокруг нет природных или искусственных препятствий ветру (если вокруг 2-этажного здания вблизи будут стоять многоэтажки или «стена» высоких деревьев — то в его вентканале не будет нормальной тяги).

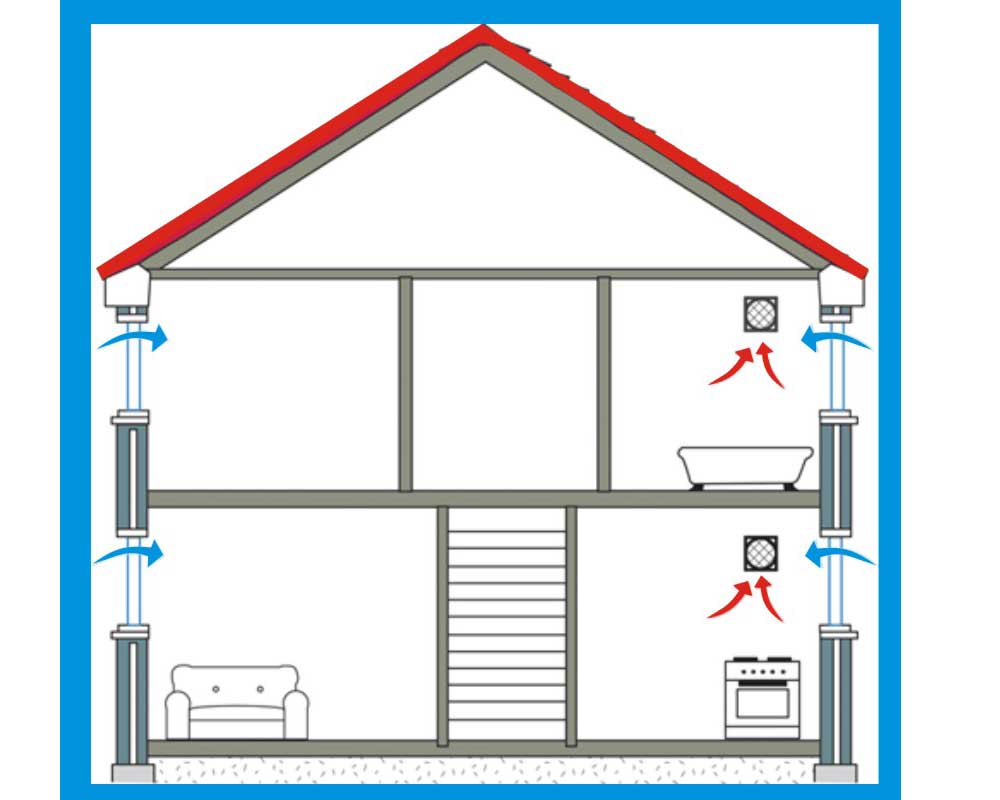

Примерная схема естественной вентиляции

Обычно естественную вентиляцию делают в таких постройках и помещениях:

  1. Многоэтажные жилые дома. В них естественная система часто дополняется кухонными и туалетными вытяжками — по желанию владельцев квартир.
  2. Дачные домики, небольшие жилые коттеджи.
  3. Малоэтажные нежилые постройки: сараи, гаражи, амбары, дачные туалеты.
  4. Нежилые помещения в частных домах: подвалы, чердаки, котельные.
  5. Небольшие промышленные/складские/рабочие помещения и здания при условии, что в них не поддерживается повышенная влажность и в воздух не выделяются взрывоопасные или опасные для человека вещества.
  6. Небольшие хозпостройки, в которых содержатся домашние животные: курятники, коровники, свинарники.

Схема естественной вентиляции в квартире (многоквартирном доме)

Вкратце рассмотрим, как работает вентсистма в отдельно взятой квартире многоквартирного дома.

От окна до отверстия воздушный поток проходит по комнате через открытые двери, либо (если они закрыты) — через щели под ними или переточные решетки.

Схема естественной вентиляции в частном доме

Схема естественной вентсистемы в частных домах немного отличается от квартирной. Приток тоже осуществляется через окна и/или клапана. А вот вентиляционные шахты в коттеджах ставятся нечасто (разве что это здание в несколько этажей и с погребом).

Обычно удаление воздуха осуществляется через:

  1. Печной дымоход — если в доме есть печь/камин.
  2. Вытяжную трубу, которая проходит из кухни и санузла на улицу. Чаще всего она выводится из помещения через стену (горизонтально), а затем поворачивает и проходит вверх, к крыше.

Разновидности вентиляционных систем для частного дома

Герметичность строения, при всех достоинствах – сохранении тепла, отсутствии вредных веществ снаружи, поддержка микроклимата – имеет недостатки. В первую очередь это измененный газовый состав воздуха: недостаток кислорода, избыток углекислого газа, неприятные запахи кухни и санузла. Кроме того, сохранение микроклимата способствует развитию повышенной влажности и, как следствие, риск появления грибка, плесени. Таким образом, естественная или принудительная вентиляция – обязательное условие комфортного проживания в частном доме.

Естественная вентиляция

Как уже говорилось, естественная вентиляция – через щели и микропоры в строительных конструкциях, окна и двери, вентиляционные отдушины и трубы – может быть недостаточной. Схема движения воздуха в доме показана на иллюстрации, причем расположение вытяжных труб сверху (на крыше) обусловлено природным движением теплого воздуха вверх.

Однако данная схема осуществима только при условии поступления холодного (относительно) воздуха через окна и двери, вентиляционные отдушины (рисунок справа), а также микроотверстия в стенах. Следует отметить, что при разработке проекта частного дома устройство вентиляции (схема) обязательно включает вытяжные каналы и трубы, должны присутствовать вентиляционные щели в дверях (под дверным полотном), сами каналы вывода использованного воздуха наружу должны проходить правильно – снизу вверх. Если в доме присутствуют такие отопительные приборы, как камины или печи с открытым огнем, для них вывод воздуха и дыма устраиваются отдельно. То же касается газового или твердотопливного котла.

Принудительная вентиляция

Для более эффективного воздухообмена в помещениях устраивается приточно-вытяжная вентиляция принудительного типа. От естественной она отличается использованием механических устройств (вентиляторов), направляющих движение воздуха в нужную сторону. Обычно такие системы монтируются в помещениях с повышенной влажностью и обилием запахов (санузел, кухня, подвал, мастерские, гараж) и имеют отдельные вентиляционные каналы.

Ниже приведены схемы устройства вентиляции с верхним и нижним расположением базового блока.

При этом система может быть приточно-вытяжной или только вытяжной. В первом случае и забор воздуха из внешней среды, и его удаление из дома осуществляется с принуждением, во втором – принудительно воздух только удаляется, его поступление идет по естественным каналам.

Проектирование систем вентиляции обязательно включает блок (блоки) ППВВ (приточно-принудительной и вытяжной вентиляции), дополняемых рекуператорами, фильтрами и другими устройствами для подготовки поставляемого в дом воздуха. Под рекуператором понимается камера, в которой теплый удаляемый из дома газ отдает свою энергию холодному уличному (смешивание газовых сред не происходит), в зимнее время использование рекуператора позволяет сэкономить до 25% энергии на отопление жилья. Фильтры первичной и тонкой очистки удаляют из воздуха различные пылевые и растительные взвеси, помогают избежать аллергических реакций и вдыхания загрязненного воздуха. Также газовая среда может увлажняться, подогреваться или остуживаться до получения оптимального температурно-влажностного режима в помещениях. На схеме ниже показан принцип работы блока ППВВ.

В данной схеме байпас – это обходной (мимо рекуператора) путь движение холодного воздуха в зимнее время. Он используется для разделения потока с тем, чтобы конденсат в рекуператоре не замерзал из-за чрезмерно низкой температуры снаружи.

Калорифер – устройство для нагрева воздушных масс, поставляемых в помещения.

Проектируемые последние годы системы принудительной вентиляции часто имеют грунтовый теплообменник. При этом труба, по которой воздух попадает в дом, прокладывается в грунте на глубине 1,5…2 м (ниже уровня промерзания почв), воздухоприемник же расположен выше уровня земли. Благодаря такому решению в холодное время года воздух подогревается теплом земли, в летнее – остывает в процессе доставки в жилье, что обеспечивает дополнительную экономию энергии (также до 25%).

Смешанная система

В крупных домах (два и более этажей), постройках по технологии «изодом» или «термодом» часто применяют смешанный тип вентиляционных систем – частично помещения обслуживаются естественным путем, частично – с использованием техники.

Как правильно сделать вентиляцию в погребе ‒ Подготовка подвала к постоянной эксплуатации

Устройство вентиляции в подвальном помещении, предназначенном для хранения продуктов, монтажными работами не заканчивается. Для обеспечения нормального микроклимата в погребе, его необходимо хорошо просушить, проверить эффективность работы системы и соблюдать определенные правила при дальнейшей эксплуатации.

Способы просушить новое помещение

Перед началом просушки погреба необходимо проверить эффективность работы смонтированной системы. Это связано с тем, что влага во время сушки должна удаляться и проще всего это сделать через вытяжную трубу. Для проверки сверните в рулон старую газету и подождите, пока она прогорит примерно на четверть.

После этого потушите ее таким образом, чтобы она продолжала тлеть. Если дым от газеты свободно удаляется через вытяжку, то система работает нормально, если нет, то нужно еще раз проверить правильность расчетов и высоту вывода трубного оголовка.

Просушку следует проводить в теплое время года, до закладки продуктов в погреб на хранение. Суть распространенных и доступных способов просушки заключается в повышении температуры воздуха внутри помещения, что спровоцирует усиленный воздухообмен и удаление испарившейся влаги через вытяжку.

Влагопоглощающие материалы

Возможен вариант, использования гигроскопичных веществ, типа негашеной извести, прокаленной поваренной соли или дорогих технических силикагелей, активно и эффективно поглощающих, различную влагу. Это очень продолжительные и затратные способы. Поэтому, правильно сделать вентиляцию в погребе своими руками, становится значительно дороже. Но, как показывает практика, использование влагопоглощающих материалов, заметно уменьшает количество влаги и хорошо стабилизирует оптимальный микроклимат, в подземном строение.

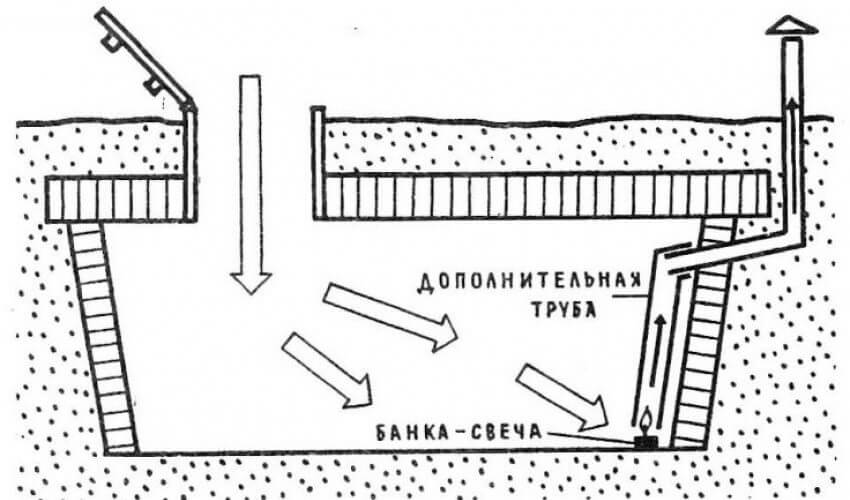

Пламя на входе в вытяжную трубу

Если зажечь большую свечу или простую спиртовку, а далее, поднести пламя к вытяжному отверстию, то воздух станет нагреваться и циркуляция ускориться. Поступающий с улицы сухой и теплый воздух, начнет заметно прогревать погреб. А значит, активно поглощать влагу и выводить на улицу. Однако, потребуется большое количество свечей и процесс нагрева воздуха, занимает несколько дней. Поэтому, такой способ нагрева, на много затратный и менее эффективный.


Свечи для просушки подвала

Использование источника тепла

Если установить источник тепла, прогреть помещение погреба, намного быстрее. Это может быть жаровня, печка-буржуйка, электронагреватель и да-же, обычная газовая горелка. Применение открытого огня, заставляет решать задачу, эффективного удаления продуктов горения: угарный газ и т.п. Поэтому, такой источник тепла, обычно опускают вниз на подвеске.

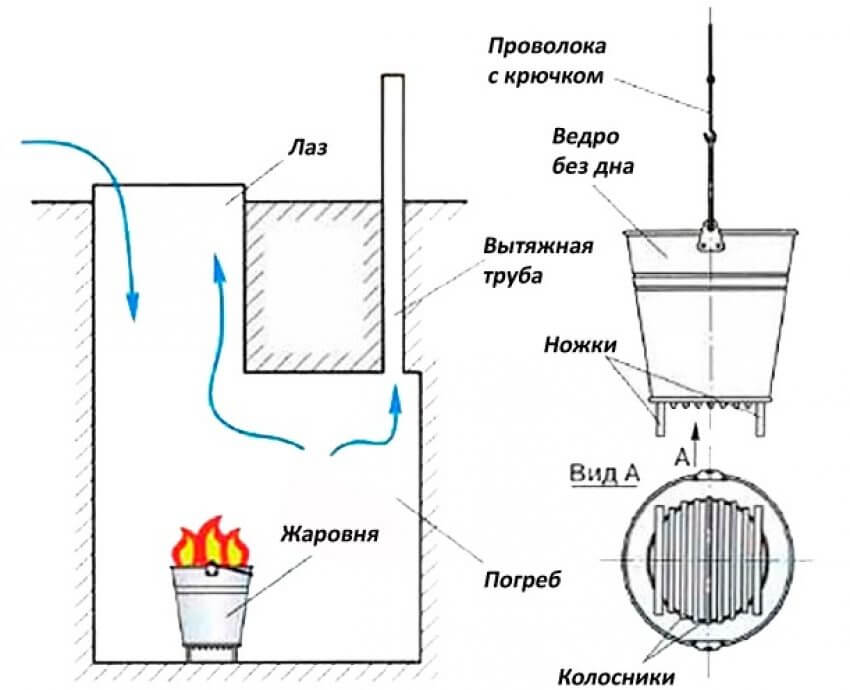

Сушка с помощью жаровни

Конечно, электронагреватели любой конструкции сравнительно безопасны. Такое преимущество связано, из-за отсутствия угарного газа. Но все-же, потребуют дополнительные финансовые траты ‒ оплата за электроэнергию. Поэтому, выбор оптимального и практичного способа прогрева подземного хранилища, остается только за вами.

Помимо, указанных выше мер, дополнительно, про эффективную борьбу с сыростью в подвале капитального строения, можно свободно прочитать, в информационной статье: «Как избавиться от сырости в подвале».

Монтаж

Перед монтажом системы вентиляции, необходимо определиться с видом используемого оборудования и типом каналов. В деревянных домах применяются деревянные воздуховоды, металлические и пластиковые.

Монтаж системы можно без проблем осуществить самостоятельно. Для этого достаточно обладать базовыми навыками работы с обычными инструментами и четко следовать составленному проекту

Важно в процессе использовать одинаковые крепежные элементы

Таким образом, можно понять, что дополнительная вентиляционная система в современных домах из дерева просто необходима. Она позволит обеспечить комфортный для жизни воздухообмен и сохранить тепло в доме.
