Подключение электроплиты напрямую. Подбираем место для электроплиты
Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно
Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:. Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок
Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.
Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.
Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.
У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.
Внимательно отнеситесь к окружающим плиту предметам интерьера: они не должны портиться от перегрева. Выбирая место установки, помните о пожарной безопасности.
Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.
Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.
Руководство по заземлению электроплиты
При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.
Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.
Первый вариант – узнаем, заземлен ли щит квартиры
Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.
Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.
Второй вариант – для жильцов квартир на первом этаже и владельцев домов
Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:
- за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
- вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
- из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
- от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
- кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты. Как правильно сделать заземление
Как сделать заземление
Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле
| Материал | Профиль сечения | Диаметр, мм | Площадь поперечного сечения, мм | Толщина стенки, мм |
|---|---|---|---|---|
| Сталь черная | Круглый для вертикальных заземлителей | 16 | — | — |
| Сталь черная | Круглый для горизонтальных заземлителей | 10 | — | — |
| Сталь черная | Прямоугольный | — | 100 | 4 |
| Сталь черная | Угловой | — | 100 | 4 |
| Сталь черная | Трубный | 32 | — | 3,5 |
| Сталь оцинкованная | Круглый для вертикальных заземлителей | 12 | — | — |
| Сталь оцинкованная | Круглый для горизонтальных заземлителей | 10 | — | — |
| Сталь оцинкованная | Прямоугольный | — | 75 | 3 |
| Сталь оцинкованная | Трубный | 25 | — | 2 |
| Медь | Круглый | 12 | — | — |
| Медь | Прямоугольный | — | 50 | 2 |
| Медь | Трубный | 20 | — | 2 |
| Медь | Канат многопроволочный | 1,8 | 50 | — |
Третий вариант – если заземлить не получается
Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.
Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п
металлических изделий
Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.
Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.
В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.
В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты
Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует
Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

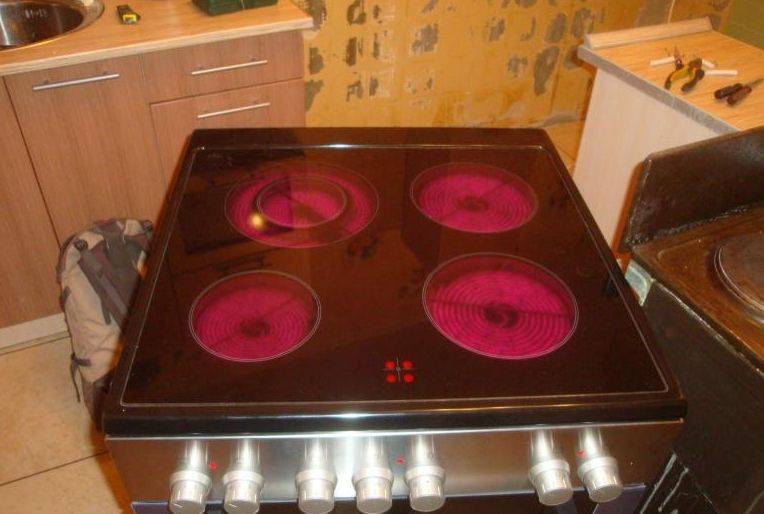

Проверка работы электроплиты
Как подключить конфорку c 4мя контактами
Приветствую Вас! Наша команда интернет-маркетологов занимается продвижением проектов в интернете с нуля, а также аутсорсингом, в портфолио есть: спортивные и бизнес школы, онлайн-магазины, спорт лагеря, спортивные журналы, онлайн-порталы, рестораны, гостиницы, известные бренды и дистрибьютеры.
Мы сделали успешными уже более сотни интернет-проектов. Рекламировали известные мероприятия, а также продвинули множество популярных сайтов и сообществ.
Мы оказываем веб-услуги: — раскрутка и продвижение сообществ в cоциальных сетях; — продвижение сайтов в поисковой выдаче; — контекстная и таргетинговая реклама в соцсетях; — разработка и создание сайтов визиток «под ключ»; — разработка лого, фирменного стиля и веб-дизайна; — аутсорсинг сообществ и сайтов; — создание; вирусного нейминга; — е-мейл рассылки и SMS маркетинг.
Если ваш проект или компания требует комплексного продвижения — мы готовы вам помочь! На первый заказ для Вас действует специальная скидка до 10% от нашего прайса!
Скидочный код: 411602032 В теме обратного письма укажите: «Запрос по сотрудничеству» *По дополнительному запросу — отправим штатное КП, бриф и цены.
Ремонт электроплиты Горение своими руками
Поделиться в соц. сетях:
Бытовая техника, работающая от электричества, пользуется сегодня огромным спросом, но, к огромному сожалению, в процессе эксплуатации она нередко выходит из строя. Каждая современная кухня оборудована электрической плитой, при этом она является сердцем данного помещения. Домашние умельцы в случае поломки своей любимой техники интересуются: можно ли ее починить самостоятельно? Сегодня мы расскажем, как произвести ремонт электроплиты “Горение” (gorenje) своими руками, ведь модели именно этой марки пользуются наибольшим спросом. Также данный материал коснется ремонта не менее популярных газовых плит “Электролюкс”.
Монтаж кабеля
Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля. Прежде чем приступать к этой работе, необходимо проштробить стену. Если хочется скрыть укладку в стене, потребуется значительно больше времени, однако это поможет сохранить эстетику интерьера.
Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля.
Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами. Для того варианта нужно будет использовать внешний короб. Чтобы осуществить штробление и укладку в коробе, нужно выбрать наиболее короткий маршрут.
Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами.
Руководство по заземлению электроплиты
При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.
Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.
Первый вариант – узнаем, заземлен ли щит квартиры
Узнаем, заземлен ли щит квартиры Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.
Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.
Второй вариант – для жильцов квартир на первом этаже и владельцев домов
Схема контура заземления Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:
- за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
- вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
- из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
- от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
- кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.
Как правильно сделать заземление
Как сделать заземление
Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле
| Материал | Профиль сечения | Диаметр, мм | Площадь поперечного сечения, мм | Толщина стенки, мм |
| Сталь черная | Круглый для вертикальных заземлителей | 16 | — | — |
| Сталь черная | Круглый для горизонтальных заземлителей | 10 | — | — |
| Сталь черная | Прямоугольный | — | 100 | 4 |
| Сталь черная | Угловой | — | 100 | 4 |
| Сталь черная | Трубный | 32 | — | 3,5 |
| Сталь оцинкованная | Круглый для вертикальных заземлителей | 12 | — | — |
| Сталь оцинкованная | Круглый для горизонтальных заземлителей | 10 | — | — |
| Сталь оцинкованная | Прямоугольный | — | 75 | 3 |
| Сталь оцинкованная | Трубный | 25 | — | 2 |
| Медь | Круглый | 12 | — | — |
| Медь | Прямоугольный | — | 50 | 2 |
| Медь | Трубный | 20 | — | 2 |
| Медь | Канат многопроволочный | 1,8 | 50 | — |
Третий вариант – если заземлить не получается
Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.
Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п
металлических изделий
Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.
Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.
В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.
В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты
Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует
Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.
Проверка работы электроплиты
Удачной работы!
Монтаж кабеля
При выборе сечения подводного кабеля, многие совершают ошибку, руководствуясь только данными о максимальном потребляемом электроплитой токе. Игнорируя тот факт, что кабель должен выдерживать ток больший, чем номинал автоматического выключателя в щитке.
В качестве кабеля для присоединения бытовых электроплит наиболее рационально использовать кабель с одно проволочными медными жилами не распространяющий горение, например, ВВГнг или NYM.
Кабель для электроплиты следует монтировать совместно с остальной проводкой скрытым способом. Выходить из стены он должен вблизи места установки электроплиты.
Монтаж кабеля
Если строители вывели только трехжильный кабель, то для установки специальной розетки для электроплиты или клеммной коробки вам понадобится проштробить канавки в стене для углубления кабеля — эти работы требуют определенных навыков и занимают много времени, но в результате интерьер квартиры не пострадает, а кабель будет скрыт в стене. Перед этим пользователь должен решить, какой тип соединения будет актуальным:
- подключение напрямую;
- монтаж раздаточной коробки;
- установка розетки.
Напрямую
Такое подсоединение электрической плиты специалисты считают самым безопасным, потому что отсутствие дополнительных проводов намного снижает риск перегревания техники. В новостройках строители очень часто не утруждают себя всякими коробками и розетками — они оставляют кабель заизолированным, а остальное пусть решают будущие жильцы.
Через клеммную коробку
Подключение электроплиты своими руками при отсутствии вилки на проводе (такая ситуация характерна для многих современных моделей) возможно с применением клеммной или раздаточной коробки, которая присутствует в новых квартирах повышенной комфортности. Такая коробка устанавливается на стене кухни на уровне не ниже 60 см от пола, а плиту надо ставить не далее 2-х м от нее.

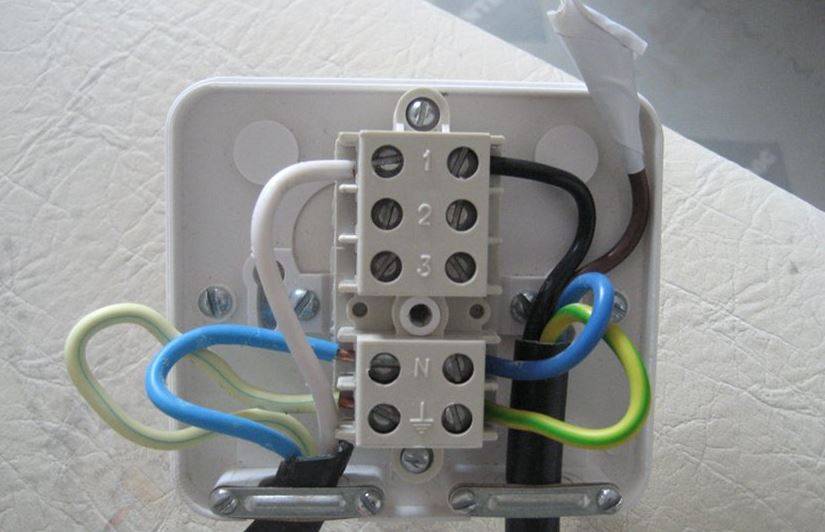

Внутри уже имеется подключение к домашней сети, вам остается только выяснить, как подключить электроплиту. Схема довольно простая: черный провод — это фаза, синий — ноль, а желтый — соответствует заземлению. Подключаем все три жилы к коробке, ориентируясь по цветовой гамме, и получается так, как показано на фотографии.
