Как подключить люстру своими руками: правила и порядок работ, инструменты и провода

Что будет если перепутать фазу и ноль при подключении счетчика

Часто на форумах встречается вопрос — что будет, если перепутать ноль и фазу на счетчике? С точки зрения электротехники ничего страшного не произойдёт.

Для индукционного прибора учёта полярность подходящих проводов значения не имеет, но клеммник с таким подключением откажутся пломбировать контролёры электрокомпании, потому, что это создаётся возможность хищения электроэнергии.

Для некоторых электронных счетчиков такое подключение может давать сигнализацию об ошибке. Будет гореть индикатор о неправильном подключении.

Даже если изменить полярность не на клеммнике электросчётчика, а в подъездном щитке, контролёр электрокомпании обяжет вернуть провода на место.

Поэтому при необходимости изменить полярность в квартирной электропроводке это необходимо делать на подключении к автоматическому выключателю, установленному ПОСЛЕ прибора учёта.

Важно! Распломбировка и работы на клеммнике электросчётчика выполняются только после согласования с электрокомпанией

Тепловая пушка

Одним из основных процессов при установке натяжного потолка является разогрев основного полотна. В частности речь идет о поливинилхлоридной ткани для натяжных потолков. Для выполнения работы подобного типа мастера пользуются тепловыми пушками. Работа этих устройств обеспечивается подачей газа или электричества. Однако домашняя электрическая сеть не способна выдержать такую слишком высокую нагрузку, поэтому в быту чаще всего используется тепловая пушка – инструмент для монтажа натяжных потолков, работающий на газе пропан-бутан.

Если описывать тепловую газовую пушку простыми словами, то можно сказать, что это теплогенератор прямого нагрева, работу которого обеспечивает природный или сжиженный газ. Для изготовления цилиндрического корпуса устройства использовалась листовая сталь с покрытием в виде порошковой эмали, устойчивой в достаточно высокой температуре.

Во внутренней части корпуса встроена газовая горелка, вентилятор и специальные решетки из нержавейки. Решетки являются своеобразной преградой на пути нежелательных предметов, которые могут попасть в прибор в процессе работы.

Воздух в рабочем помещении нагревается очень быстро, поэтому чтобы предотвратить оплавление отдельных элементов тепловой пушки, необходимо создать своеобразную буферную зону для нагретого воздуха

По этой причине в процессе работы важно обеспечить свободное пространство спереди и сзади устройства. Подачу газа можно регулировать с помощью специального клапана, что позволяет контролировать степень нагрева рабочей зоны.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее.
На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

Нулевой провод люстры подключить к нулевому проводу на потолке.
В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Способы крепления люстры к потолку

Если с проводкой все стало ясно, то теперь возникает вопрос: какие существуют способы крепления люстры? Сегодня чаще всего практикуются три наиболее распространенные технологии, позволяющие быстро и просто повесить потолочную люстру. Сравнительно легкие изделия можно фиксировать на крючках. В случаях с более тяжелыми осветительными приборами предусматривается использование анкерных болтов. Помимо этого, существуют люстры, прикрепляемые на планку (кронштейн). Еще одним способом является крепление прямо к бетонному потолку.

Как повесить люстру на крюк?

Наиболее простым креплением для люстры к потолку является подвесной крюк. Для его фиксации в потолке необходимо просверлить отверстие диаметром около 8 мм. Если вес люстры не превышает полутора килограмм, можно использовать обычный крюк с резьбой, который вкручивают во вставленный в отверстие дюбель. Для более увесистых изделий следует применять распорные анкеры с диаметром не менее 10 мм.

Если планируется закреплять крюк в дюбеле, рекомендуется выбирать рифленый. Такой крепеж лучше фиксируется в потолке. Вкрученный крюк следует обмотать двумя слоями изоляционной ленты.

После данных манипуляций необходимо подключить провода от люстры к электросети. Это можно сделать как с помощью обычной скрутки, так и прибегнув к использованию клеммников, которые чаще всего входят в комплектацию большинства осветительных приборов.

Сверление отверстий в потолке

На следующем этапе следует прикрепить люстру к крюку, после чего подвинуть специальную декоративную накладку как можно плотнее к поверхности потолка. Эта чаша позволит скрыть все соединения проводов. На этом установка люстры завершена. Главным минусом такого крепления является зазор между потолком и накладкой. Он может составлять как пару миллиметров, так и 1–2 см.

Важно понимать, что монтаж люстры на потолок из гипсокартона в данном случае чреват неприятными ситуациями. Если легкие изделия еще смогут продержаться, то тяжелые осветительные приборы гипсокартон не выдержит. Крюк необходимо крепить к каркасу, поэтому его установка должна планироваться еще в процессе сооружения потолка

Крюк необходимо крепить к каркасу, поэтому его установка должна планироваться еще в процессе сооружения потолка.

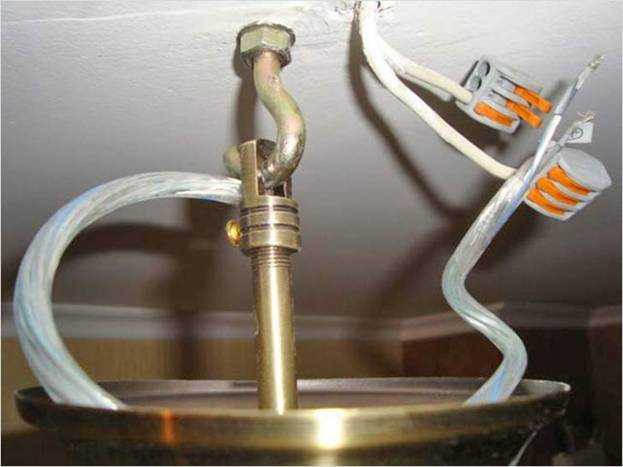

Крепление люстры на крюк

Как повесить люстру с планкой?

Существует способ, позволяющий закрепить люстру без крюка. Эта процедура является чуть более сложной, однако вполне выполнимой.

В комплекте должно идти специальное крепление для люстры к потолку. Данный крепеж называется кронштейном. Эту планку для люстры необходимо приложить к потолку, после чего поставить метки для сверления отверстий под дюбели. В самом кронштейне нужно зафиксировать пару винтов. При этом расстояние между ними должно быть равно расстоянию между отверстиями на декоративной крышке.

После фиксации кронштейна следует подсоединить провода. Подвесить люстру такого типа можно лишь с помощником, так как одному это сделать будет весьма затруднительно. Один должен ее придерживать, а второй – заниматься подсоединением к электросети.

Крепление люстры на планку

На следующем этапе необходимо попасть закрепленными в кронштейне винтами в отверстия декоративной накладки, после чего закрутить гайки. Как только будет установлена лампа и проверена работоспособность, процедуру крепления потолочной люстры можно считать завершенной.

Крепление потолочных светильников прямо на потолок

Зачастую такой крепеж используется для маленьких люстр и светильников, обладающих небольшим весом. На обратной стороне таких изделий всегда имеется нескольких отверстий, предназначенных для фиксации к поверхности. Если основание выполнено из дерева, можно фиксировать потолочный светильник сразу на саморезы. Если же требуется повесить светильник на потолок из бетона, сначала нужно просверлить отверстия под дюбели, а уже после зафиксировать.

Крепление светильника к потолку

Ограничения при выборе люстры

Чаще всего полотно для натяжного потолка делают из ПВХ-плёнки, которая плохо переносит высокие температуры. От нагрева материал покрывается пятнами и постепенно разрушается. Поэтому люстры с нагревающейся металлической основой не подходят.

В отличие от ПВХ-пленки, тканевый натяжной потолок переносит температуру до +80°C. Но в любом случае лучше выбирать энергосберегающие или светодиодные лампы, они выделяют гораздо меньше тепла и работают намного дольше.

Плёнку легко повредить острыми предметами. Перед покупкой нужно убедиться, что на основании светильника нет торчащих краёв, следов отливки и т. п.

Если полотно глянцевое, рекомендуется выбрать закрытые плафоны. Иначе на поверхности потолка будет отражаться много бликов, неприятных для глаз.

По весу или типу крепления ограничений нет. Любые светильники монтируются не на полотно, а к базовому основанию.

Демонтаж люстры с потолка

Когда потребуется снять светильник по какой-либо причине, то демонтажные действия должны производиться в обратном установке порядке с обязательным отсутствием тока в цепи.

Важно! Нельзя игнорировать правила электротехнической безопасности, поскольку последствия поражения электричеством часто бывают фатальными. Лучше не рисковать и на всё время работ временно отключить электричество во всей квартире!. Последовательность действий такова:

Последовательность действий такова:

— обесточивается электросеть;

— люстра освобождается от хрупких, стеклянных, острых и мягких элементов;

— рассоединяются провода в местах контактов и каждый конец тщательно изолируется (изолента, резиновые колпачки, силиконовая обёртка и т. п.);

— разборка крепёжной конструкции. Если демонтаж осуществляется на натяжном потолке, то фиксаторы лучше оставить под полотном, так как, возможно, они пригодятся в дальнейшем.

Особые случаи

Далеко не во всех случаях можно использовать крюк для установки бытовой люстры. Монтажный крюк предназначен прежде всего для установки светильника подвесного типа. Однако он позволяет как повесить люстру с планкой, так и без планки на крюк, так и без специального кронштейна. В продаже имеются другие модификации осветительных приборов, закрепить которые можно, а иногда по-другому и невозможно без крюка.

Можно ли прикрепить без крюка

Установка легкой люстры возможна без использования монтажного крюка. Как правило, у таких светильников по краю корпуса имеются специальные отверстия. Если их нет, то их вполне допустимо сделать самостоятельно, с учетом того, что конструктивные и декоративные свойства изделия после этого не ухудшатся. При этом в качестве элементов крепежа можно выбрать саморезы по бетону, обычные саморезы с дюбелем или декоративные болты, входящие в комплект светильника.

Схемы

Ещё один важнейший пункт монтажа потолочного светильника – правильно подсоединить провода. Обычно в осветительных системах используются три провода: фаза, заземление и ноль. Отлично, если они отличаются цветом изоляции – тогда вам не нужно гадать, где какой. Коричневого (или чёрного) цвета изоляцию имеет «фаза», по жёлтой оплётке можно идентифицировать заземление, а «ноль», как правило, синий. В качественных моделях люстр провода всегда помаркованы разными цветами, чтобы не было необходимости «прозванивать» где фаза, где ноль. Тогда Ваша задача сводится к соединению проводки с кабелями светильника — по цветам. Если на вид все три кабели одинаковые — придётся опытным путём определять, где находится «фаза». Её можно выявить, поднеся индикаторную отвёртку по очереди к каждому проводу. Когда лампочка загорится – этот кабель и является «фазой». Хотя этот популярный в народе способ далеко не безопасный – лучше воспользоваться специальным тестером. Чтобы не запутаться пометьте кабели разноцветным маркером или изолентой.

Когда предусматривается установка светильника с самым простым управлением – достаточно одноклавишного выключателя. Схема сборки осветительной цепи следующая:

Одинарный включатель

Если вы хотите иметь возможность включать каждую лампу по отдельности (или все вместе) – ставьте двухклавишный выключатель. Тогда схема подключения будет выглядеть так (для примера взята люстра, имеющая три лампочки).

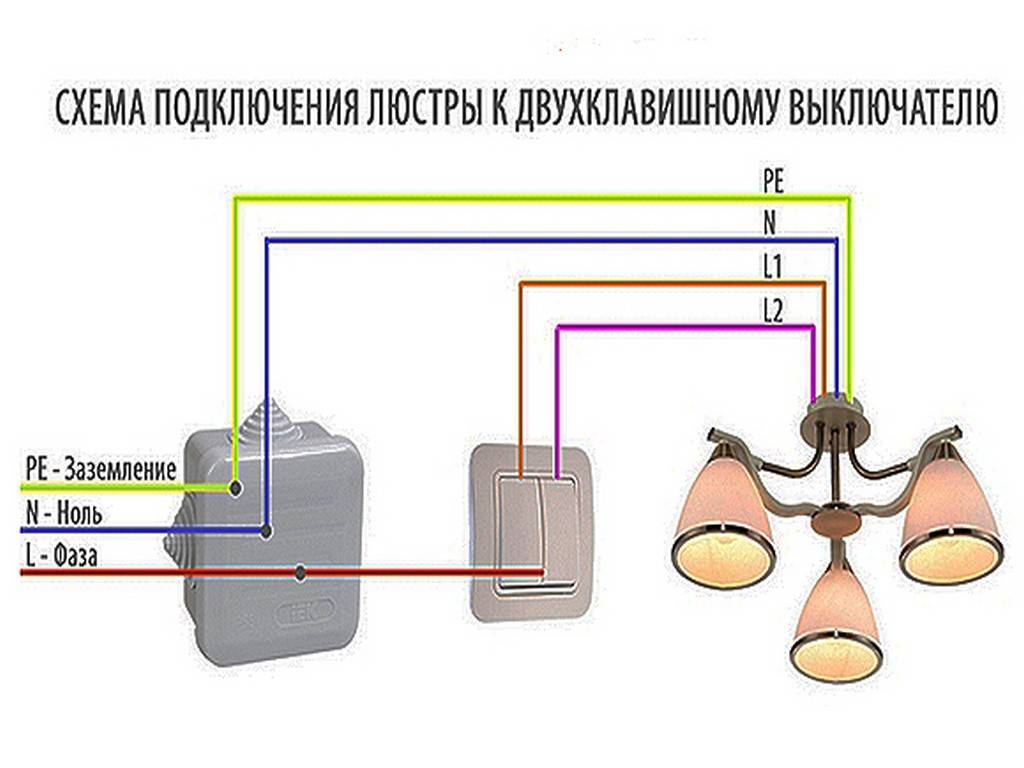

Двойной включатель

По аналогии устанавливается выключатель на три клавиши. Перед скруткой (или клеммным соединением) зачистите 3-4 см провода от изоляции. Делайте это аккуратно, чтобы не повредить отдельные проводки. Лучше для этого воспользоваться специальным инструментом для снятия изоляции. Теперь можно подсоединять светильник, правильно будет сначала соединить «нулевые», а потом «фазные». Если у вас в цепи три провода (т.е. дополнительно проложено заземление) – тогда соответствующие кабели с жёлтой изоляцией также просто соединяются попарно.

Тщательно изучите последовательность и особенности проведения работ, и тогда у вас не будет возникать вопросов, вроде как повесить люстру на крюк? И тогда даже хлопотная подвеска лампы на натяжной потолок не будет вызывать у вас проблем.

Сечение провода для подключения люстры

Сечение проводов – это тот вопрос, о котором можно фактически не задумываться при монтаже освещения. Связано это с тем, что даже в случаях, когда в светильнике имеется 5-6 лампочек на 100 Вт, которым требуется получение напряжения равного 220 В, максимальный ток потребления все равно не превысит 3 А.

С таким показателем справится даже самый обыкновенный проводник из меди, обладающий сечением 0,5 мм², а во всех домашних проводках они обладают гораздо более высоким значением, обычно не ниже 2,5 мм².

В отдельных случаях, когда имеются хоть какие-то сомнения и, кажется, что установленная люстра потребляет слишком много тока, то можно принять следующие меры, которые позволяет снизить этот показатель:

Вместо ламп накаливания установить светодиодные источники.
Вместо ламп накаливания установить люминесцентную разновидность.

Инструкция по монтажу потолочных светильников

Крепления для потолочных светильников

Чтобы закрепить светильник на потолке, используются различные типы креплений.

Подвесные светильники подвешиваются на специальный крюк, выбор которого зависит от материала потолка. В железобетонных плитах перекрытия обычно уже есть технологическое отверстие с заложенным в него креплением. Если его нет, то используется анкерный болт с крюком (см. Офисные потолочные светильники: виды и способы крепления).

Для крепления светильника на подвесной потолок крюк должен иметь особую конструкцию или вкручиваться в специальные закладные.

Крюк для монтажа светильников к подвесным потолкам

В комплект некоторых светильников входит специальная крепежная планка, которая прикручивается к потолку саморезами или крепится дюбелями. Сама люстра закрепляется болтами уже на этой планке.
Накладные светильники привинчиваются к поверхности потолка через отверстия, сделанные в дне корпуса.

Подключение светильников

Перед тем как подключить потолочные светильники отключите электричество в сети и освободите питающий кабель на 10-15 см от изоляции. При этом постарайтесь не повредить изоляцию проводов.

После установки крепежных элементов и подвешивания люстры вам останется только соединить друг с другом через клеммную колодку соответствующие провода.

Желто-зеленый провод заземления заводится под клемму «земля». Если клеммник не имеет маркировки, то подключайте провод в третье гнездо.
Фазный провод коричневого цвета подключается к клемме L (фаза), а синий к клемме N (ноль).

Соединение проводов в клеммной колодке

Как правило, цвета проводов светильника и питающего кабеля совпадают (если элекропроводкой занимались специалисты), поэтому ошибиться будет сложно.

Закончив соединять провода, сверните их и вместе с клеммником поместите в декоративный элемент светильника, который спрячет и их, и все крепежные детали.

https://youtube.com/watch?v=5WQ-whR

Виды подключения

Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю

При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе

В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Как подсоединяется светильник к двойному выключателю

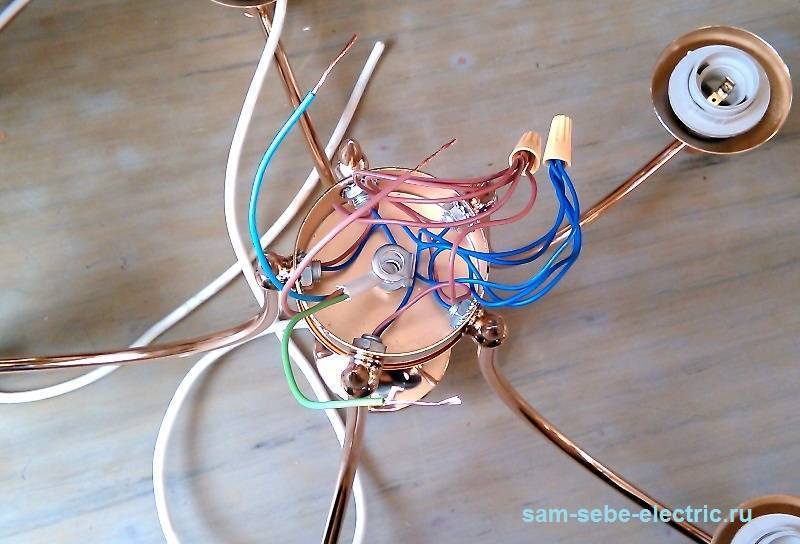

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

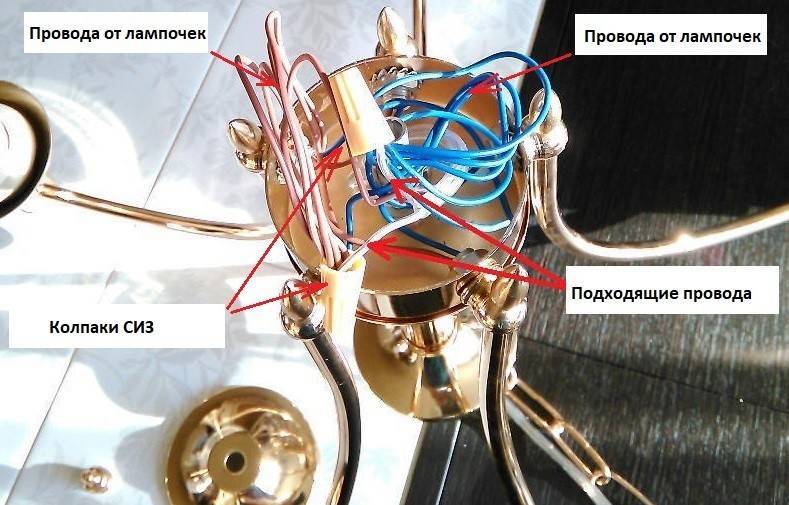

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Что такое точечный светильник

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

корпус;
провода;
патрон (может быть электрическим);
фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, ВтСоответствие лампе накаливания, Вт

1,8	10
3	30-40
4	35-40
4,2	45
5	50-55
5,4	55
6	55-65
7	65-75
8	70-80
9,5	80-90
10	70-80
12	90-100
14	140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Техника безопасной работы и «прозвон» кабелей

Основное требование безопасности, когда подключается потолочный осветительный прибор, заключается в полном отсутствии тока на всем участке электропроводной магистрали

Просто выключить свет не получится, поэтому важно полностью выключить в электрощитке автоматы.

Чтобы правильно подключить светильник следует подготовить проводники для дальнейшего тестирования путем разделения их так, чтобы они не могли соприкасаться один с другим.

Латинская маркировка кабелей следующая:

L – фазный провод;
N – нулевой проводник;
PE – заземление. Данный проводок имеет желто-зеленый окрас.

Перед этим выключатель в щитке нужно перевести в режим «ВКЛ», затем поочередно отвертку присоединяют к оголенному концу проводник. Если при контакте на отвертке загорается индикатор, то это значит, что кабель находится под напряжением, соответственно это фаза.

По окончанию «прозвонки» каждый проводок следует маркировать каким-либо образом (с помощью цветного скотча). Затем электропитание вновь отключается.

Что учитывается перед проведением работ?

Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:

Конструкция люстры (Их принято делить между собой по рожкам – элементам, на конце которых установлены патроны для лампочек. Как сказано выше, разделение на питающие ветки для лампочек делаются на входе в люстру, и рожки можно считать этими ветвями. По конструкции люстры бывают безрожковыми, двух-, трех-, четырех- и пятирожковыми);
Используемый выключатель (от этого зависит способ подключения. Если, к примеру, рубильник одноклавишный и при включении света будут загораться все лампы люстры, то это одна схема подключения, а вот использование двух- или трехклавишных выключателей, каждая клавиша которых будет отвечать за работу определенной группы ламп требует использования несколько иного способа подключения);
Наличие в конструкции люстры дополнительного оборудования (вентилятор или блок дистанционного управления вносят свои определенные коррективы в схему подключения);
Особенности устройства электросети дома (в старых постройках обычно используется двухжильная проводка, а в новых или отреставрированных количество жил уже три).

И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую прокладку проводки от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

Как крепить?

Крепление люстры на монтажную планку

Начало работ по установке рекомендуется посвятить изучению самого светильника и способа его крепления, электрической начинки и непосредственно инструкции по сборке.

Сам процесс можно представить следующим образом:

Сборка основных элементов люстры, без плафонов и элементов декора.
С помощью индикатора скрытой проводки определяется место прокладки электрических кабелей в потолке.
В безопасном месте, недалеко от места выхода проводов (обычно провода выходят на 10 – 12 сантиметров), отмечается место для установки потолочного крюка.
Перфоратором проделывается отверстие в плите на глубину дюбеля (на пластиковых дюбелях промаркированы цифры: первая – это диаметр, вторая – это длина, все показатели в миллиметрах).
В отверстие вставляется пластиковый дюбель и вкручивается крюк (или вставляется самозажимной крюк).
За специальное кольцо или фиксатор люстра подвешивается на крюк.

В случае крепления с помощью монтажной планки, порядок работ следующий:

Определяется место установки планки.
На планку присоединяются монтажные болты.
Перфоратором сверлятся отверстия.
Вставляются дюбеля.
Через центральное отверстие в монтажной планке продеваются электрические провода.
Планка саморезами или болтами притягивается к потолку.

https://www.youtube.com/watch?v=Ltu6IWLV7Po

Если перепутать фазу и ноль при подключении выключателя

Перепутать ноль и фазу на клеммах выключателя нельзя, потому, что к нему от сети подходит только один провод, а второй проходит через лампочку.

Поэтому вопрос «что будет, если перепутать фазу и ноль при подключении выключателя» фактически значит «что будет, если неправильно подключить всю линию освещения».

Как и для большинства других устройств, работа лампочек при этом не измениться. Проблема в безопасности при замене ламп и ремонте светильника.

Очень часто эти работы проводятся без отключения сети при помощи автомата, а выключается только обычный выключатель. В этом случае возможны два варианта:

К выключателю подходит фазный провод, а к лампе нулевой. При отключении выключателя напряжение на светильнике отсутствует и проведение работ является сравнительно безопасным.
К выключателю подходит нейтральный проводник, а к светильнику фазный. При выключении света на лампочке будет присутствовать напряжение и при её замене, а тем более ремонте светильника можно получить электротравму.

Кроме того, подключение к выключателю нейтрального проводника нарушает нормы ПУЭ п.6.6.28. В этом пункте указано, что однополюсный выключатель должен разрывать именно фазный проводник. Его установка в цепи нулевого провода запрещена.

Сечение провода во время подключения люстры

В стандартных домах мощность самих лампочек в люстрах довольно небольшая: всего лишь 3 А на 220 В, при условии, что все лампочки в люстре будут включены, а их количество не будет превышать шести. Подобного вида напряжение может выдержать любой проводник сечения около 0,5 миллиметров (квадратных), а в обычной квартирной электропроводке сечение будет происходить не менее 2,5 миллиметров (квадратных), а это в свою очередь позволяет подключить люстру к электросети на алюминиевом проводе, суммарная потребляемость которого составляет около 2000 ватт. Именно поэтому при стандартном подключении люстры в квартирных условиях, вопрос сечения не должен тревожить.

Однако, если происходит подключение люстры с галогенными лампами и с напряжённостью в 12 В, то ток потребления будет, соответственно, гораздо больше. Тогда сечение провода в области проводки отталкиваясь от трансформатора понижения к люстре нужно рассчитывать локально и проверять на сколько соответствует сечение провода данному значению.

В случае, если люстра требует гораздо больше энергии и потребления тока, то имеет смысл присмотреться к замене ламп накаливания на люминесцентные или светодиодные лампы, которые являются гораздо более компактными и экологичными, а ток потребления которых будет в 10 раз меньше, нежели у ламп накаливания.

Самостоятельная установка люстры — что нужно знать и какие инструменты использовать
