Электрическая схема подключения скважинного насоса к автоматике и реле давления

Подключение скважинного устройства

Чтобы правильно подключить скважинный насос на даче или в загородном доме, нужно изучить его виды. Также нужно ознакомиться с принципами их функционирования.

Скважинный погружной насос состоит из насосной части, фильтра, электродвигателя, трубной резьбы, коробки конденсаторов

Важно, чтобы установка соответствовала электрической схеме подключения. Схемы могут быть разными

Чтобы убедиться, что скважинное устройство работает правильно, следует изначально выполнить пробный запуск на поверхности

Электрическая схема подключения:

• Нагреватель воды;
• Аккумуляторный бак;
• Реле давления;
• Фильтр грубой очистки;
• Трубопровод горячей воды;
• Трубопровод холодной воды.

Перед тем как установить скважинный насос, необходимо учесть его тип, рабочую точку агрегата, наличие самовсасывающей поверхности, качество агрегата

Важно, чтобы установка самовсасывающего устройства была выполнена рядом с источником жидкости и чтобы обвязка скважины была выполнена правильно. Это защитит системы от попадания в нее грязи и пыли

После установки следует провести подключение к электросети. Важно, чтобы источник был заземленным.

Скважина или колодец могут быть оснащены погружным насосом для того, чтобы обеспечить бесперебойное поступление воды в дом. Поставить его можно самостоятельно, но для этого нужно определиться с его видом и ознакомиться с принципами работы. Сборка не предполагает сложностей, но требует исполнения правил монтажа, иначе система будет работать неправильно. Бесперебойной работе система будет обязана блоку автоматики. Большой популярностью среди потребителей пользуются устройства «Водолей».

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Источник статьи: http://ectrl.ru/pribory/podklyuchenie-skvazhinnogo-nasosa-k-elektrichestvu.html

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами – один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение – это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени – это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

Манометр

Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.

Реле сухого хода

Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.

Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя – напор в системе будет низким, реле давления не отключит насосное оборудование.

Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.

Правила изготовления ульев

Итак, как сделать улей для пчел, который был бы наиболее удобен для пчелиной семьи? Жилище для этих трудолюбивых, но довольно прихотливых насекомых должно соответствовать определенным требованиям.

• Улей должен надежно защищать семью пчел от резких температурных перепадов, осадков и наряду с этим хорошо проветриваться.
• В нем должно быть место для потолочного и бокового утепления, что сокращает потери тепла осенью и зимой, а летом, наоборот, защищает семью пчел от перегрева.
• Летки следует устроить так, чтобы в зависимости от температуры воздуха и многочисленности семьи их количество можно было бы увеличивать или сокращать.
• Улей следует делать просторным – чтобы пчелы могли свободно размещать расплод или запасы корма. Конструкция хорошего улья позволяет ему без труда увеличиваться или уменьшаться в объеме.

Кроме того, бортнику, перед тем, как сделать улей для пчел, нужно позаботиться и о том, чтобы он был удобен для него самого. Для этого все элементы конструкции должны быть взаимозаменяемы и подходить к остальным ульям пасеки. Это значительно облегчит установку вторых магазинов, корпусов, переселение семей, чистку доньев

Особенно важно соблюдать это правило при сооружении рамок

Решая вопрос о том, как сделать ульи для пчел, помните, что они должны быть легкими, прочными, простыми и дешевыми в изготовлении. Если требуется их перевозка к дикорастущим медоносным растениям или нуждающимся в опылении посевам, предъявляются повышенные требования к прочности ульев. Кроме того, такие ульи должны обладать хорошей вентиляцией и приспособлениями для скрепления отдельных частей (дна, корпуса, крышки).

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

• Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
• К устройству подсоединяются:— трос,— электропровод,— шланг.
• Насос плавно опускается на дно скважины.
• Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
• Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
• Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

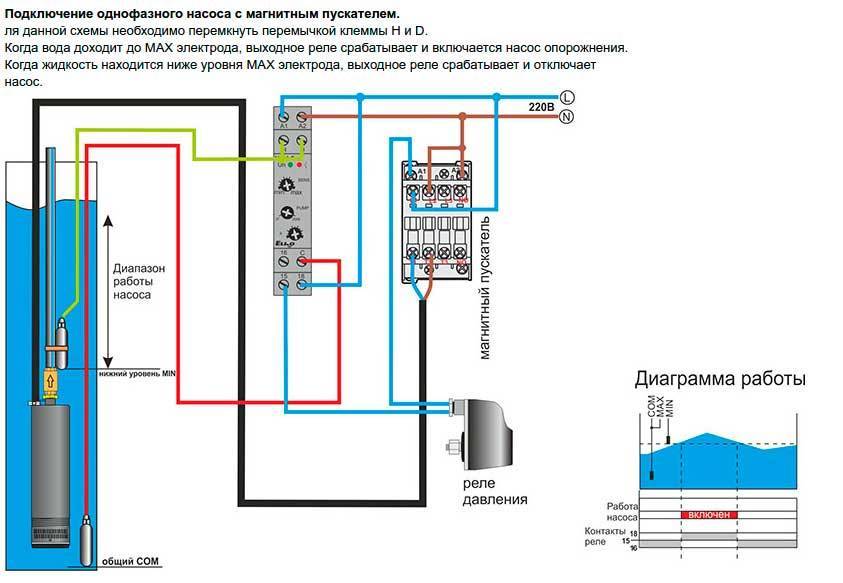

Схема электрического подключения скважинного насоса

Во время монтажа насоса вам могут понадобиться металлофторопластовые втулки, варианты их исполнения можно посмотреть здесь https://cema-bearing.com/metalloftoroplastovie_vtulki/.

Виды оснащения для системы водоснабжения

Данный вид устройств отличается от других тем, что он работает на напор, он выталкивает жидкость на поверхность. В связи с этим они подвергаются значительно меньшей нагрузке и, как следствие, потребляют намного меньше электроэнергии. А это в наши дни существенный фактор для любого хозяйства.

Насос в отличие от обычной стационарной станции издает намного меньше шума и не приводит к вибрации на поверхности и в доме. Еще одним преимуществом следует считать то, что он выполнен из деталей, не поддающихся ржавчине и не может выйти из строя под воздействием воды. После открытия крана в доме, вы услышите только небольшой щелчок, свидетельствующий о том, что произошло подключение установленного в скважине насоса.

Смотрим видео, немного о видах насосов:

В настоящее время выпускаются различные типы оборудования. Их подразделяют по различным характеристикам, в том числе и по принципу действия на:

• Динамические;
• Объемные.

В зависимости от того какой метод подачи используется, они делятся на:

1. Погружные;
2. Поверхностные.

Наиболее популярными у владельцев загородного жилья являются погружные модели насосов, которые в свою очередь можно разделить на несколько категорий: фонтанные, циркуляционные и дренажные.

Основная часть устройств принадлежит к динамическим. В этом оснащении перекачивание жидкости происходит в результате воздействия на некоторые его комплектующие. Среди них выделяют такие модели:

• Лопастные;
• Струйные;
• Воздушные.

Первый тип устройств подразделяется еще на несколько групп: осевые, диагональные и центробежные.

Виды насосов для скважины

Автоматическая подача воды из скважины проводится при помощи мощного насоса.Он может быть:

• Поверхностным.
• Глубинным.
• Вибрационным.
• Центробежным.

Автоматический насос для скважины

Как это работает:

• Насос выбирается в зависимости от его мощности.
• Измеряется она в кубометрах подачи воды за один час.
• На данный момент все насосы, которые производятся современными производителями, могут наращивать свою мощность и тем самым увеличивать дебет воды в источнике. При этом потребление энергии в процессе работы может уменьшаться.
• Есть насосы, которые приводятся в работы при помощи определенных двигателей (центробежные), а есть и те, которые работают на основе вращения подшипника (вибрационные).

Рекомендации:

• Для регулярной и бесперебойной работы всегда используют центробежный насос.
• Он служит более длительный промежуток времени, чем вибрационный.
• Если планируется использовать воду круглый год, то лучше отдать предпочтение именно ему.
• Если же на загородном участке водой пользуются только в дачный сезон, то лучше применить вибрационный насос, который имеет меньшую мощность, но вполне подойдет для нормального водоснабжения участка.
• Стоит отметить, что цена на центробежные насосы в несколько раз выше, чем на вибрационные оборудования.

Поверхностные насосы

Что собой представляют поверхностные насосы:

• Оборудование такого типа находится на поверхности грунта.
• Забор воды из источника проводится по методу всасывания.
• По этой причине мощность такого насоса должна быть высокой при большой глубине скважине.
• Поверхностные насосы разделяются на: вихревые и центробежные.

• Поверхностные насосы — довольно большие агрегаты.
• В них есть автоматика, которая способна отключать и включать насос при необходимости.
• Насосное оборудование такого типа имеет давление в 1,5-3 АТМ.
• Его будет вполне достаточно для того, чтобы обеспечить хозяйственные цели в доме: стирка, газовые колонки с двумя уровнями и так далее. Смотрите фото с примером такого насоса.

Поверхностный насос

Работают насосы поверхностные довольно громко.Рекомендации:

• Такое оборудование не может находиться в незащищенном виде.
• Для него, как правило, предусматривается отдельное помещение.
• Обязательно необходимо изолировать его для того, чтобы работа оборудования не была слышна, так как это доставить некий дискомфорт жильцам дома.
• Обязательно для его подключения нужно сделать электрическую проводку и подвести трубы из скважины.

Погружные насосы

Погружные насосы могут быть также вибрационные или центробежные.Как это работает:

• Работа такого оборудования различается.
• В вибрационных насосах погружного типа процесс работы заключается в подаче воды из-за работы поршня, который находится в специальной гидравлической камере.
• Есть определенная частота вибрационных движений, которая составляет не менее 100 раз в сек.
• Благодаря такому устройству подача воды проводится под большим напором и вода легко выталкивается на поверхность.
• Вибрационные насосы предназначены для простой системы водоснабжения загородного дома.

Погружные насосы для скважины

Самыми распространенными считаются центробежные погружные насосы:

• Они отличаются от предыдущих тем, что находятся внутри источника.
• Для их установки есть инструкция, которая указывает, что насос должен находится на глубине от 50-100 см от дна источника.
• Они имеют ряд преимуществ.

Преимущества погружных центробежных насосов:

• Установка такого оборудования проводится своими руками, и она довольно проста.
• Сами насосы имеют более длительный срок при постоянной эксплуатации, которые достигает 25-50 лет (все зависит от производителя и от модели).
• Работа насосов не сопровождается шумом и вибрацией.
• Они не разрушать стенки скважины.
• Производительность насосного оборудования такого типа довольно высокая и оно с различной мощностью используется для промышленного производства.
• Насосы не перегреваются, так как имеют специальный датчик, который охлаждает двигателей в случае перегрева.
• С вибрационными насосами такого не будет и когда он перегреется, сразу отключится.
• Насос имеет компактную форму конуса, которая помещается в скважину без труда.

Советы

В процессе подбора, установки и эксплуатации автоматики для насоса своими руками существую нюансы, знание которых может улучшить эффективность работы системы циркуляционного и дренажного насоса.

Установка слишком высокого давления в системе негативно отражается на работе насоса, а кроме того, приводит к непропорциональному перерасходу электроэнергии. Иногда оно просто не срабатывает.

Автоматика водяного насоса 3-го поколения использует частотное управление оборотами насоса, если имеющийся насос не поддерживает такую технологию, в установке автоматики 3-го поколения нет смысла.

О том, как подключить реле давления к насосной станции, вы можете узнать далее.

Скважинный насос: назначение и типы

Данный агрегат предназначен для быстрого подъема из грунта достаточных объемов воды. Мощность современных насосов позволяет обеспечивать не только питьевое и бытовое водопотребление, но и качать необходимое количество грунтовых вод для сельскохозяйственного полива.

Выяснение различий между этими типами важно для понимания особенностей установки и подключения насоса. Поверхностные устройства все реже используются в водоснабжении частных домов и приусадебных участков

Это происходит по причине определенной функциональной ограниченности поверхностного оборудования. Так как его монтаж производится не в самой скважине, а на поверхности земли, жидкость забирается из выработки способом всасывания

Поверхностные устройства все реже используются в водоснабжении частных домов и приусадебных участков. Это происходит по причине определенной функциональной ограниченности поверхностного оборудования. Так как его монтаж производится не в самой скважине, а на поверхности земли, жидкость забирается из выработки способом всасывания.

Такой метод применим только при залегании водоносного пласта на глубинах до 8 м

Поскольку во многих случаях потребитель вынужден качать воду с больших глубин, ему приходится обращать свое внимание на погружные модели

Данный тип скважинного насоса характеризуется легкостью монтажа и демонтажа. Однако главная его особенность состоит в том, что агрегат для подачи воды на поверхность опускают в саму скважину. Поскольку такая помпа работает по принципу выталкивания жидкости из выработки, то ее погружают в толщу воды не менее чем на 2 м ниже верхнего уровня грунтовых вод.

Эффективность такого агрегата зависит от высоты, на которую он способен поднимать необходимые объемы воды. Эту способность определяет мощность двигателя насоса. В настоящее время выпускаются устройства, обеспечивающие подъем воды на высоты 40-80 м.

Стоит отметить, что все скважинные помпы сегодня оборудованы устройствами плавного спуска, защитными системами от резких колебаний напряжения, от смещения рабочего колеса по оси, автоматикой повторного запуска.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• перекачивающий агрегат,
• обратный клапан,
• трубопровод,
• перекрывающий поток вентиль,
• дренаж в канализацию,
• фильтр для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Системы автоматического контроля над скважиной

Установка водопроводных систем обычно проводится специалистами, которыми учитываются не только характеристики скважин, но и производительность систем водозабора. Схема фильтрации должна быть оптимальной. Тип насосного оборудования подбирается с учетом стоимости его установки.

В процессе комплексного планирования использования автоматики не следует экономить на оборудовании. Это исключает возможные ошибки при монтаже системы с защитными функциями. Следует помнить, что ремонтировать испорченный насос дороже, чем совершать покупку надежного оборудования.

Дистанционный контроль современных систем облегчает использование скважинного насоса. Автоматика, позволяющая управлять им, упрощает эксплуатацию всей установки. Основная цель автоматизации скважин предполагает удобство их применения.

Принципы монтажа автоматизированных скважинных насосов своими руками основаны на пошаговом выполнении работ. Выбирать автоматическое устройство следует с учетом особенностей этого оборудования. Если оно подобрано правильно, то организация автономного снабжения водой квартиры или частного дома будет эффективной и надежной.

Монтаж автоматики предполагает установку насосных и уровневых датчиков (поплавкового или гальванического). Они позволяют регулировать работу насоса, который включается и отключается автоматически. Это зависит от установленного уровня водяного давления.

Регулятор частот и датчики поддерживают одинаковое давление. Устройство характеризуется наличием сложных настроек. Тонкая регулировка системы с помощью манометра затруднительна.

Надежность бытовых реле оставляет желать лучшего, так как насос не защищен от холостой работы. Производителями насосного оборудования налажен выпуск реле с манометрами, встроенными в корпус. Приборы выводятся на поверхность с помощью регуляторов. Это обеспечивает точный выбор всех параметров.

Подключение скважинного насоса без вспомогательного оборудования

Подключение скважинного насоса без вспомогательного оборудования.

Схема прямого подключения применима для сезонного пользования автономным источником. Нецелесообразно при редкой эксплуатации насосной станции устанавливать дорогостоящую автоматику. А при постоянном присутствии владельцев на загородном участке возникает ежедневная потребность в питьевой воде. Каждый раз производить запуск оборудования утомительно. Поэтому рассматриваемый вариант подходит для нечастого посещения дачи.

Безопасность использования оснащения скважины обеспечивается предварительным заземлением помпы, входящим в перечень обязательных мероприятий, сопровождающих монтаж. Главная заземляющая шина жилого строения, соединенная с контуром здания, является базой для подключения насоса.

Рекомендуется создать для питания помповой установки отдельную электрическую группу, оснащенную защитной автоматикой. Номинал электроники определяется мощностью силового агрегата. До 3000 Вт достаточно 10 А, для большей производительности потребуется 16 А.

При отсутствии вспомогательного оборудования для подключения глубинного насоса к сети напряжением 220 В используется отдельная розетка с контактом заземления. Для соединения с питанием применяется электрический кабель, защищенный заземляющей жилой.

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

Рабочая точка агрегата Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды

Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров.

Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

• Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев. Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа. Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой. Делятся данные устройства на: — центробежные без эжектора, — самовсасывающие с эжектором.
• Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Это интересно: Подключение насоса к электрической сети — виды насосов и этапы подключения

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

К минусам можно отнести:

• высокую цену;
• повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.
