Как самостоятельно подключить кондиционер к электросети

Подбор комплектующих

Кабели

Первый вопрос, который вы должны задать себе перед монтажом линии — какой провод использовать? Обратите внимание на следующие параметры:

Тип сети

В современных новостройках заземление есть по умолчанию. Поэтому для прокладки основной и вспомогательной линии обычно используют трехжильный провод. И, к тому же, чаще всего приходится подключать трехфазный кондиционер;

Мощность кондиционера

В справочной литературе по электротехнике есть вся необходимая информация о подборе сечения кабелей в зависимости от мощности устройства. В среднем, для аппаратов мощностью до 3 кВт применяют провода 2 мм2, до 5 кВт — 2.5 мм2, от 7 кВт — 4 мм2. Это лишь общие указания, обязательно ориентируйтесь на справочную литературу при подборе сечения;

Условия эксплуатации

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: “R-A-910396-5”, renderTo: “yandex_rtb_R-A-910396-5”, async: true }); }); t = d.getElementsByTagName(“script”); s = d.createElement(“script”); s.type = “text/javascript”; s.src = “//an.yandex.ru/system/context.js”; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, “yandexContextAsyncCallbacks”);

Кабель должен выдерживать те условия, для которых он был куплен. Мы рекомендуем использовать провода типа ВВГ. У них есть различные модификации, в том числе негорючая и плоская. Кабели ВВГ долговечны и стоят приемлемо.

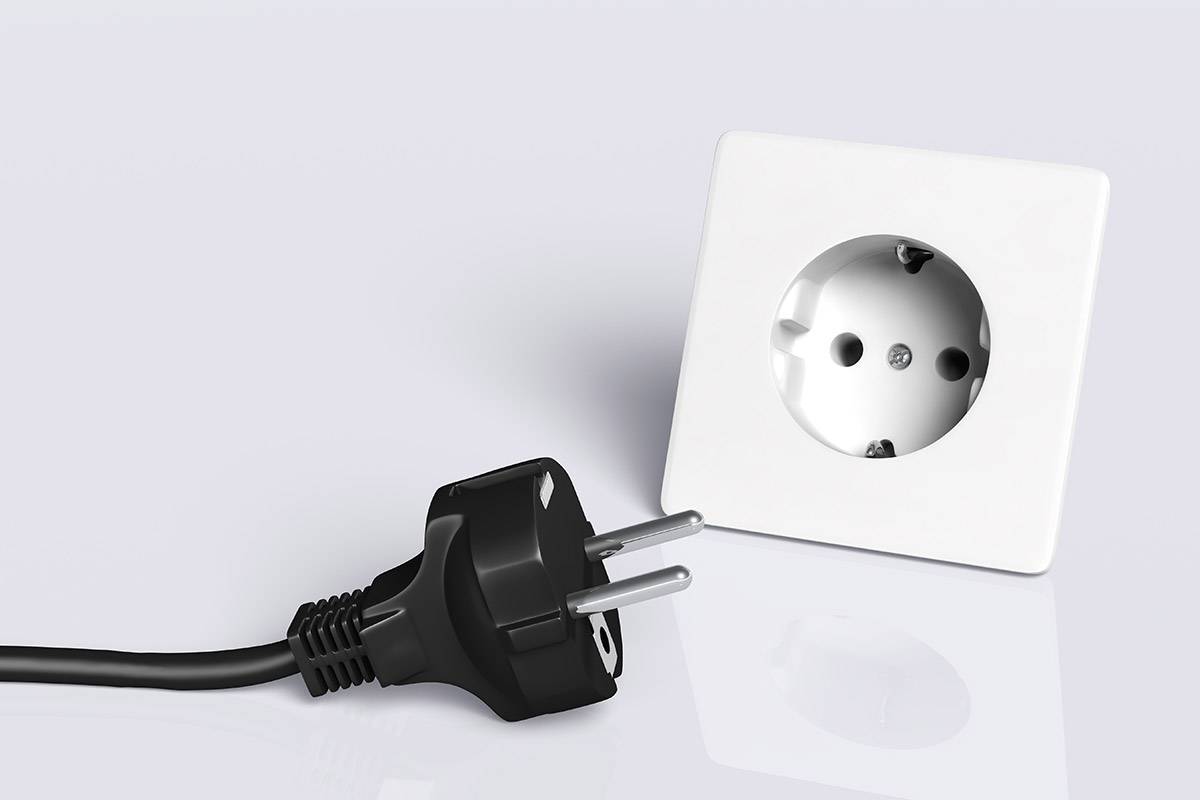

Розетка

Розетка, в которую будет подключаться вилка кондиционера, должна соответствовать ряду требований:

  • Заземление ОБЯЗАТЕЛЬНО. Либо можно использовать реле;

  • Должна подключаться к электросети ТОЛЬКО медными проводами. Провода из алюминия не подходят. Если розетка подключена с помощью алюминиевых проводов, их нужно заменить на медные;

  • Подключение к щитку должно осуществляться через автомат.

Большинство современных розеток (т.н. «евророзетки») соответствуют необходимым требованиям. Главное — правильно их подключить. Вы должны понимать, что по закону кондиционер должен подключать специалист с допуском. Иначе гарантия не будет распространяться на розетку. Поэтому, если вы не уверены в своих силах, лучше доверьте монтаж специалисту.

Особенности подключения трассы

Многие люди спрашивают, как подключить кондиционер своими руками. Выполнить самостоятельно достаточно просто — всего лишь нужно знать схему подключения кондиционера. В ней немаловажную роль играет трасса, которая состоит из:

  • дренажного трубопровода;
  • проводов электропитания;
  • управления оборудованием;
  • фреоновой магистрали.

Подключение кондиционера к электросети требует измерения длины трасы. К этому показателю добавляют 30-50 сантиметров. Изначально производится проводка медных трубок, которые разрезаются с помощью трубореза.

Подключение кондиционера требует помещения в термоизоляционную оболочку трубопроводов перед монтажом, а отверстия закрываются пробками для исключения возможности проникновения внутрь пыли. Все составляющие трассы складывают вместе и скрепляют с помощью виниловой изоленты. Далее производится установка трассы на место.

После того как коммуникации будут проложены, приступают к подсоединению фреоновой магистрали и электрической проводки. Вы можете самостоятельно произвести подключение кондиционера к электросети — схема прилагается в комплекте. В ней подробно изображен способ подключения кондиционера к электросети.

Следующим этапом монтажа является корректировка длины трубок и снятие заусениц. С этой целью используют ример. Гайку продевают и развальцовывают каждый край трубок. Затем, подсоединяем края трубок к штуцерам внутреннего и наружного блока. При помощи динамометрического ключа максимально качественно затягиваем гайки.

После подключения трассы, производят проверку ее герметичности. На видео можно ознакомиться с технологией проверки герметичности. Далее производят удаление влаги и воздуха из системы. С этой целью используют вакуумный насос. Подключают его к сервисному порту наружного блока через манометричный корректор. Откачка воздуха и влаги должна осуществляться в течение получаса. Следующим этапом является заполнение контура фреоном.

Общие рекомендации


схема соединения блоков Стоит иметь в виду, что электрические схемы подключения кондиционера для маломощных бытовых и более мощных полупромышленных (коммерческих) моделей различаются. Первые имеют однофазное, а вторые как однофазное, так и трехфазное подключение.

Как правило, запитка сплит-системы проходит в несколько этапов, которые следует строго соблюдать, если пользователь планирует выполнить это самостоятельно. Итак, как подключить кондиционер своими руками без соответствующего опыта? Это сложно, но вполне осуществимо.

Межблочный и силовой кабель для кондиционеров и сплит систем – обзор марок

Немаловажным аспектом при выборе кабеля является материал его жил. Для подключения бытового оборудования на текущий момент не используется кабель с алюминиевыми жилами, а применяют только медный кабель

Это важное требование описано в том же пункте 7.1.34 и гласит, что «…в зданиях следует применять кабели и провода с медными жилами»

Особое требование устанавливается и к изоляции жил кабеля, которая должна выдерживать воздействие ультрафиолетового излучения, быть долговечной и негорючей.

Исходя из вышеперечисленных требований, для подключения систем кондиционирования к сети, а также коммутации внутреннего и внешнего блоков применяют следующие изделия: отечественные марки ВВГ, ВВГнг-LS, NYM, ПВС и импортные аналоги H05VV-F, H07RN-F.

Так как ВВГнг-LS и NYM являются самыми распространенными кабельными изделиями для устройства электрической проводки в жилых помещениях, то их наиболее часто применяют при подключении кондиционера. Рассмотрим их подробнее.

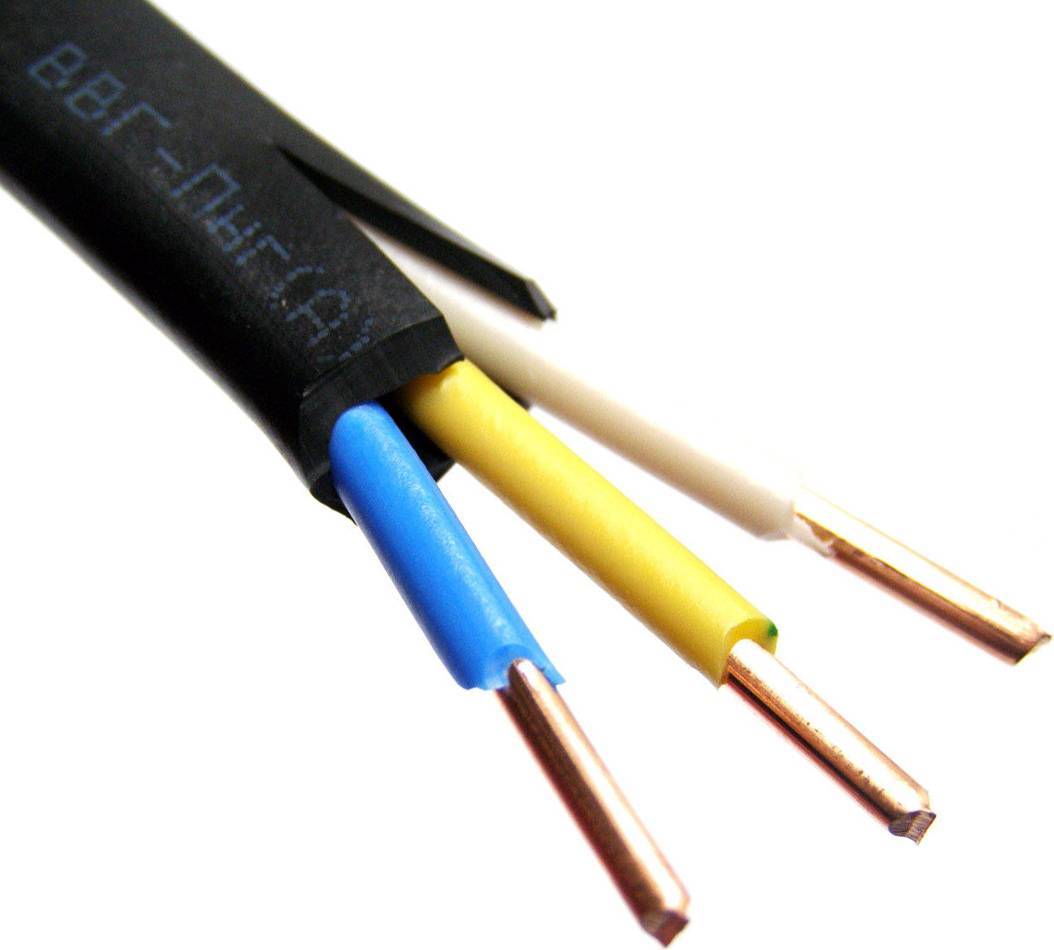

Кабель ВВГнг-LS

ВВГнг-LS – медный электрический кабель в поливинилхлоридной изоляции, который является негорючим и не выделяет при тлении вредных и опасных веществ в атмосферу. Форма кабеля может быть как круглой, так и плоской.  Применяется в сетях с напряжением 220В и частотой 50 Гц для организации электрической проводки и подключения оборудования и электроприборов в помещениях жилых и производственных зданий. Изделие отечественного производства, поэтому широко распространено на рынке в нашей стране.

Кабель NYM

NYM – электрокабель с медными жилами в ПВХ изоляции, не поддерживающей горение. Пространство между жилами заполнено резиновой смесью для придания кабелю круглой формы и улучшению характеристик по горючести. Данное кабельное изделие производится в России по немецким стандартам (поэтому маркировка имеет иностранные обозначения) или импортируется с западных стран.  Предназначен для неподвижного подключения бытового оборудования, а также для открытой или скрытой прокладки электрических бытовых сетей.

Отдельно хотелось бы сказать про кабель ПВС, который иногда используют для подключения кондиционеров и другого инженерного оборудования. Применять ПВС для таких подключений запрещено, так как данный тип кабеля не используется для стационарной прокладки (особенно скрытой), так как имеет горючую изоляцию, плохо выдерживает температурные перепады и воздействие ультрафиолета и, следовательно, менее долговечен.

Соединение и подключение межблочных кабелей кондиционера

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле; Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства; Кондиционер не размещают на одной линии с другими мощными приборами; Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения; Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии; Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами. При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками

Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Подключение проводится согласно схемам на блоках, на которых указаны клеммные колодки, соответствующие межблочным кабелям. Неподключенные жилы кабеля требуется изолировать, чтобы они не соприкасались с токоведущими частями кондиционера.

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

В некоторых китайских кондиционерах эконом-класса между блоками прокладывается отдельный провод для подключения температурного датчика.

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Для чего служит автомат

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.

Установка оборудования

Конструктивно кондиционеры выпускаются в виде моноблоков и сплит-систем. Второй вид состоит из внешнего (компрессорно-конденсаторного) устройства и внутреннего (испарительного) прибора. Перед установкой внутреннего устройства сначала следует выбрать подходящее место для монтажа. Необходимо учитывать следующие правила:

  • расстояние между корпусом прибора и потолком — не менее 15—30 см;
  • между боковой поверхностью и стеной — около 30 см;
  • пространство для выходящего воздуха — более 150 см.

Для установки наружной конструкции выбирают место рядом с окном или балконом. Допускается её установка на стену внутри лоджии, если есть свободное место. На первом этаже высотного здания прибор можно закрепить над окном, расположив его в зоне недосягаемости для прохожих.

Снятие кондиционера: инструкция по демонтажу своими руками

Требования безопасности

При установке и подключении к электросети кондиционера следует соблюдать правила безопасности

Особенно важно их учитывать при выборе розетки и кабеля

Требования к кабелю

Чтобы понять, какой провод нужен для подключения сплит-системы, необходимо обратиться к руководству пользователя

Очень важно выбрать кабель, рекомендуемый самим производителем. Обычно для подключения бытовых кондиционеров достаточно проводов с сечением от 1,5 до 2,5 мм2 и силой тока до 18 ампер — если расстояние от электрощита до техники до 10 метров, достаточно кабеля с сечением 1,5 мм2, иначе толщину провода нужно увеличить

Чтобы соединение было надежным и безопасным, кабель должен быть медным. Если подключение однофазное, необходим трехжильный провод, а для трехфазного – в пять жил.

Требования к розетке

Есть несколько обязательных к выполнению требований к розетке.

Качественная розетка должна иметь заземление или дифференцированное реле, а также полностью соответствовать требованиям, составленным производителем и изложенным в руководстве по эксплуатации сплит-системы.
Проводка, подходящая к розетке, должна быть медной. Если подведен алюминиевый кабель, его необходимо заменить на требуемый с учетом правильного сечения.
Розетку нужно подключить к щитку через защитный автомат.
Все работы по подключению должен производить специалист, в противном случае производитель может отказать в гарантийном обслуживании

Если же пользователь выполняет все самостоятельно, действовать необходимо в соответствии с требованиями и очень осторожно.

Подключение электропитания к кондиционеру – общие вопросы

Современная климатическая техника универсальна, практична, ею удобно пользоваться. Покупка и установка кондиционера в квартире, подходящего по техническим характеристикам, избавит жильцов от дискомфорта, связанного с температурно-влажностным режимом, создаст в помещении здоровую атмосферу, благоприятную для отдыха и работы.

Принципиально важными особенностями устройства кондиционера с точки зрения монтажа является их конструктивное решение. Есть моноблочные приборы, состоящие из одного модуля, и мульти блочные – сплит и мульти сплит системы.

Работы по подведению электропитания к кондиционеру следующие: проводится монтаж кабеля, соединяющего внешний и внутренний блоки устройства. Второй кабель должен соединить внутренний блок кондиционера с электрощитовой или, в крайнем случае, электрической розетке. Исходя из потребляемой кондиционером мощности, его или включают в действующую электросеть, или к его внутреннему блоку подводится отдельная электролиния, подключаемая в электрощитовой посредством отдельного автомата.

Монтаж электропроводки ведут в сделанные в стене штробы, используя гофрированные рукава или посредством использования специальных декоративных коробов.

4 Подготовка инструментов и монтаж наружного блока

Кроме стандартного набора инструментов и оборудования для монтажа, который включает в себя молоток, отвертки, шуруповерт, перфоратор с бурами, дрель с насадками, ключи, канцелярский нож, рулетку, плоскогубцы, крепления, пластины и т. д., для работы по установке кондиционера обязательно потребуются такие дополнительные материалы, как:

  • манометр и труборез;
  • индикатор и электрический тестер;
  • анкерные болты;
  • развальцовщик для труб и ример;
  • вакуумный насос;
  • бухта медной трубки с обработанными концами.

Кроме инструментов понадобятся также моток электрического кабеля с запасом, медные бесшовные трубы, полипропиленовая труба для монтажа, утеплитель внешних труб и пластиковый короб для проводки или дополнительного закрытия проштробированных отверстий на внутренних стенах.

Специалисты рекомендуют проводить монтаж сплит-системы во время планового или капитального ремонта, так как для установки кондиционера в домашних условиях потребуется сверлить, пробивать и штробить стену, что повредит отделку. Когда все оборудование готово, материалы подобраны, само устройство приобретено, приступают к монтажу внешнего блока.

Важно помнить о технике безопасности, особенно если работы проводятся на высоких этажах. Необходимо правильно выбрать место крепления, если это частный дом, то проблем не возникнет, а вот в многоквартирных следует учитывать интересы соседей (чтобы он не загораживал или не притенял нижние окна, а конденсат не стекал по основной стене). Как правило, дренаж выводят в канализацию

Как правило, дренаж выводят в канализацию.

Крепление наружного блока осуществляют в пределах ручной доступности, так как в процессе эксплуатации придется периодически следить за состоянием оборудования, например, снять его, чтобы почистить фильтры и другие составляющие. Лучшее место для установки – нижняя часть окна на северной стороне здания. При невозможности монтажа непосредственно из квартиры используют услуги промышленных альпинистов.

Первым делом размечают места крепления кронштейнов по строительному уровню и с помощью перфоратора и бура нужного диаметра приступают к сверлению отверстий под анкеры. Чтобы проложить коммуникации и трубки, в стене также проделывают сквозное отверстие не менее 75 мм в диаметре. Если дом кирпичный, дырку сверлят по шву между двумя камнями, это существенно упрощает работу.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы. Изучаем предложенные производителем схемы. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера. Осуществляем проверку исправной работы всех составляющих изделия.

От конструкции изделия не зависит, откуда идет кабель подсоединения к розетке — от испарителя или внешнего модуля.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

  • приветствуется наличие дифференцированного реле или надежного заземления;
  • она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
  • если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
  • она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Если расстояние между системой и электрощитом до 10 м, то подойдет сечение в 1,5 мм2, когда расстояние больше, тогда и сечение увеличивается.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель. Демонтируем крышку защиты, фиксатор кабеля в нижней части. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты. Надежно укрепляем провод на выходе из коробки. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Особенности подключения внешнего блока кондиционера

Правильно выполненная коммутация питания внешнего блока кондиционера – залог его надежной, безопасной и продолжительной работы. Но, если вы хотите пользоваться заводскими гарантиями производителя климатической техники, необходимо пользоваться профессиональными услугами мастеров, имеющих допуски. В противном случае обязательства аннулируются. Но некоторые пользователи предпочитают выполнять мероприятия самостоятельно, далее рассмотрим, питание наружного модуля сплит-системы.

Схема

Схема подключения внешнего блока кондиционера включена в сопроводительную документацию. Там же указывается главный параметр, который нужно учитывать при выполнении работ – номинальная потребляемая мощность по каждому из режимов. Для того чтобы рассчитать линию коммутации, следует выбирать наибольшее значение.

Мнение эксперта

Мощность бытовых сплит-систем варьируется в пределах от 700 Вт до 2 кВт. Для такого оборудования требуются токи нагрузки от 3 до 10 А. Но с учетом обычной штепсельной розетки значение увеличивается до 16 А.

Для бытовой используются однофазные линии. Принципиально, схема соединения питания наружного модуля выполняется следующим образом: проводка прокладывается к электрическому щитку, а устройство коммутируется напрямую через розетку.

Требование к заземлению и герметизации соединений

  • розетка имеет дифференциальное реле и заземление;
  • ее параметры должны удовлетворять требования производителя, указанные в инструкции, лучшее соотношение: невысокая мощность климатической техники и высокая – в электрической сети;
  • климатическую технику нельзя коммутировать на одной линии с другими электрическими приборами;
  • к розетке должен подходить провод с медными жилами определенной площади сечения;
  • линия должна проходить через автомат, расстояние между его контактами в разомкнутом виде не должно быть менее 3 мм.

Пошаговая инструкция по подключению питания наружного блока

Перед началом монтажа кабеля питания наружного модуля, нужно изучить схему, подготовить инструменты и материалы. Затем можно приступать непосредственно к монтажу.

Прокладка кабеля между модулями

Бытовая техника для формирования микроклимата в помещениях комплектуется кабелем для соединения внутреннего и наружного модуля. Для него высверливается отверстие в наружной стене. Проводка может протягиваться по пластиковой гофре или по кабель-каналу.

Соединение с клеммами

Подключение внешнего модуля к электрической сети

Сначала следует проверить коммутацию и надежность всех креплений. Затем наружный модуль и внутренний модуль включаются через розетку. Сначала устанавливается менее мощный режим, потом – по возрастающей. Проверив работоспособность и функциональность, нужно протестировать климатическую технику на соответствие параметров, заявленным производителем.

Проверка работоспособности и параметров внешнего и внутреннего блока

В первую очередь проверяется температура на выходе в каждом из режимов функционала : при охлаждении, вентилировании и обогреве. А также целесообразно протестировать электрическую схему. При выявлении погрешностей, сначала их следует устранить. При получении положительных результатов проверки, можно начинать эксплуатацию.

Резюмируем

Как видно из описания монтаж электрической линии для наружной части сплит-системы несложен при наличии инструмента, материалов и навыков работы. Но если вы решили выполнить работы самостоятельно, то при выявлении неполадок в работе климатической технике, будьте готовы к оплате сервисных услуг, поскольку гарантия будет аннулирован.

Что собой представляет процедура подключения кондиционера к электросети

Следует учитывать, что если рядом установлено несколько выключателей, то их работоспособность ухудшается из-за плохого охлаждения.
В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
При этом следует ориентироваться по номерам клемм и проводов. После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Кондиционер может работать на разных мощностях, поэтому автомат защиты следует установить на линии подключения и около розетки.
Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления. Делается это напрямую в розетку.
Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Подключаем испаритель В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним. При этом допустимая сила тока может достигать 18 А.

Схема холодильного контура


Практически применяют два базовых метода для подключения системы кондиционирования. Концы незадействованных проводников необходимо тщательно заизолировать изоляционной лентой.

Чтобы подсоединить внутренний блок, нужно использовать усиленные розетки и установить рядом автомат защиты. Лучше от действующей розетки проштробить канавку в стене и проложить по ней кабель питания в гофротрубе до блока сплит-системы, а потом вмонтировать в стену специальную розетку с декоративной накладкой. Незначительная мощность системы.

Установка кронштейнов Кронштейны устанавливают по разметке, выравнивают и надежно закручивают болты. Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил. Могут подключаться как к стационарно проложенной электрической сети, так и иметь отдельно проложенную кабельную линию. Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Сначала прокладывается электропроводка.
Ошибки при установке кондиционера

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.  Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
