Как самостоятельно заменить розетку в квартире

Принцип замены розеток

Обычно выходят из строя те розетки, которыми чаще всего пользуются.

Причин, требующих переделать розетку, может быть множество. Это:

нарушение работоспособности точки подключения, например, при оплавлении корпуса устройства или выпадении гнезда из стены;
с целью совершенствования электрического оборудования;
при смене дизайна с банальной эстетической точки зрения.

В любом случае замена розетки должна осуществляться в строгом соответствии с правилами СНиПа.

Выполняя замену розетки собственными силами, вы сможете не только максимально оперативно решить проблему, но и при этом сэкономить статью расходов

Независимо от причины при выборе питающего приспособления важно учитывать ряд основных факторов:

Соответствие параметров точки подключения. Эксплуатационные характеристики устанавливаемой розетки должны точно соответствовать требованиям, предъявляемым к конкретному помещению. Так, для «запитки» кухонь и ванных комнат нужно использовать устройства, имеющие повышенную степень защиты корпуса. О том как выбрать такую розетку читайте далее.

Способ электропроводки. При установке розеток применяют как открытый, так и закрытый способ монтажа. Для воплощения каждого из этих вариантов на радиотехническом рынке в широком ассортименте представлены розетки встраиваемого и накладного исполнения.

Эстетические качества. Большой выбор оборудования, выпускаемый в широкой цветовой палитре, позволяет органично вписать точки подключения в любое стилистическое решение интерьера.

При выборе и установке розетки следует ориентироваться на тип сети. Так в трехпроводной сети обычной конструкцией без заземляющего контакта не обойтись.

Но даже если в доме проложена двухпроводная сеть, электрики все же рекомендуют использовать розетки, оснащенные заземляющими клеммами. Главным аргументом такого решения выступает тот факт, что металлические вставки будут усиливать прочность не только точки подключения, но и самой вилки, продлив тем самым срок службы изделия.

Как самому заменить розетку одинарную на новую двойную

Как правильно заменить одинарную розетку на двойную? Это актуально в том случае, если планируется подключать несколько электроприборов одновременно. Такие розетки могут быть стационарные и сборные. Первые подключаются выше изложенными способами. В сборном случае понадобится дополнительный кабель с тремя жилами: фаза, ноль и заземление.

Последние нужно протянуть между подрозетниками, при этом в том из них, в котором уже имеется выход основного провода, к зажимам подсоединяют по паре кабелей – от основного и вспомогательного. В другом подрозетнике все подключается стандартно.

Работа с гипсокартоном

Для установки розетки в гипсокартон понадобятся специальные подрозетники. От обычных они отличаются пазами, в которых расположены винты.

Устанавливаем так:

  1. Первым делом необходимо провести кабель к тем местам, где будут установлены розетки, и через вырезанные отверстия вывести наружу.
  2. Закрепить подрозетник.
  3. Разделить лицевую панель и рабочий механизм, открутив закрепляющий болт.
  4. К контактам розетки подсоединить кабель. Надежно затянуть.
  5. Подключить провод заземления к контакту, расположенному в центре.
  6. Закрепить устройство в подрозетнике.
  7. Установить декоративную панель.

Инструкция по демонтажу розетки

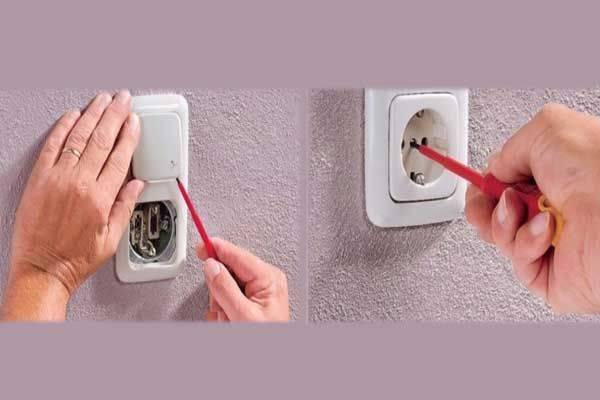

  1. Снятие защитной крышки электрооборудования. Для этого нужно взять отвертку крестцовую или плоскую. Шуруп, как правило, всегда один и расположен он между двух отверстий для подачи электричества. Если розетка двойная, то и винта два, откручиваем оба. Аккуратно снимаем панель.
  2. Следующий этап – это проверка наличия напряжения. Существует 2 вида провода: контактный и нулевой. Поочередно подсоединяем фазу к каждому из них. После полной уверенности в отсутствии напряжения, можно продолжать работу.
  3. Демонтаж механизма. Вне зависимости от того, какая розетка снаружи, на внутреннем оборудовании с 2 сторон имеются 2 винта. Они держат лапки, которые соединяют две составные. Сверху и снизу находятся еще пара болтов, они фиксируют 2 провода. Поочередно откручиваем все4 болта. Их можно выкинуть, т.к. скорее всего они уже плохо прокручиваются. Для новой установки лучше купить новые винты.
  4. В отверстии стены должно остаться 2 кабеля. Если они оголены, то необходимо обмотать их изолентой.
  5. Последним шагом демонтажа будет проверка размера нового подрозетника. Если он не полностью входит в стену по глубине, то можно его подрезать. Этот вариант подходит для пластмассовых образцов. Если оборудование выполнено из металла, то придется углублять отверстие в стене.

Следует отметить, что при демонтаже можно обнаружить, что подрозетник отсутствует. Такие розетки часто устанавливали в старых домах, с целью экономии.

Конечно, это неправильно и не стоит повторять чужих ошибок. В этом случае не надо теряться, нужно просто аккуратно отсоединить внешнюю часть.

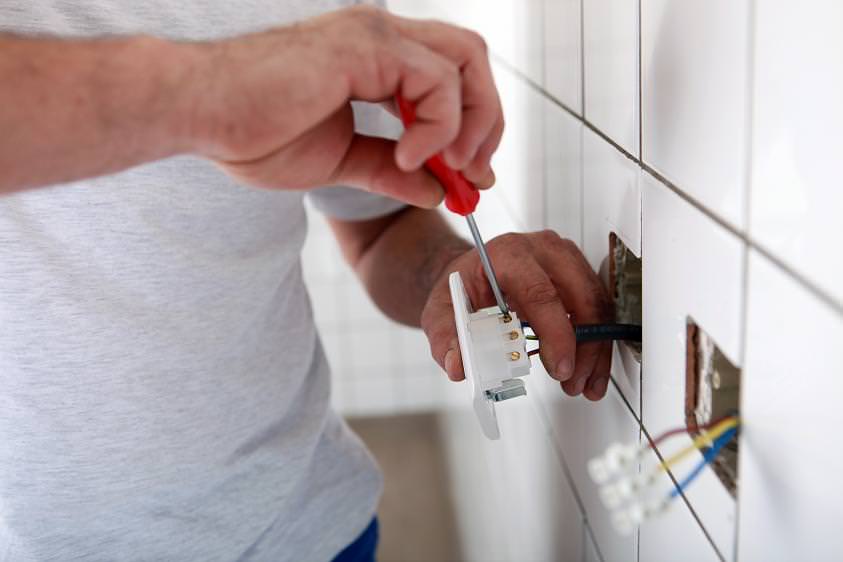

Монтаж новой розетки

Все операции производятся в обратной последовательности, но уже с новой розеткой

Перед установкой надо обратить внимание на провод – если в старой розетке был плохой контакт, то жила могла нагреваться во время эксплуатации – если изоляция утратила пластичность, то как минимум требуется ее убрать, а сверху жилы надеть кембрик, термоусадочную пленку или замотать изолентой

Если провод алюминиевый, то при частых перегревах он становится хрупким и возможен излом самой жилы – в таком случае придется ее наращивать.

Когда замазка вокруг подрозетника застынет и с проводом все в порядке, то можно переходить к дальнейшему монтажу.

Закрепление проводов

Хорошим тоном среди электриков считается «вешать» фазу на правую, а ноль на левую клемму розетки, если стоять к ней лицом. Если прикрутить провода наоборот, то ничего не случится. Жилы зачищаются, вставляются в клеммы и затягиваются в креплениях. Правильной считается такая зачистка жилы, когда ее внутренний провод выглядывает из клеммы не больше чем на 2-3 мм.

Перед закреплением провода надо проверить, чтобы все клеммы были сухими и чистыми. Следует проследить чтобы был хороший контакт между оголенной частью провода и розеткой, а также чтобы болт был крепко затянут. В противном случае со временем контакт начнет перегреваться и провод может отгореть.

Установка розетки в подрозетник

В зависимости от типа розетки, крепиться она будет распорными лапками, болтовыми соединениями или дюбелями. Когда она заводится внутрь подрозетника, то надо придерживать распорные лапки, так как они в свободном состоянии свободно шатаются и иногда мешают розетке полностью зайти в монтажное отверстие.

Чтобы этого не происходило, они фиксируются обычной канцелярской резинкой, которая удержит их в прижатом к розетке положении, но не будет мешать ее закреплению в подрозетнике.

Дополнительно можно закрепить розетку болтами, только надо следить чтобы монтажные отверстия совпали с теми, что есть на подрозетнике.

Дюбеля используются только в том случае, если по каким-то причинам крепление иным способом выполнить не удается. Не на всех моделях есть для этого монтажные отверстия, поэтому есть большая вероятность, что перед тем как заменить розетку придется подходящую поискать дополнительно. Отверстия под дюбели сверлятся в стене наискосок в разные стороны.

Как установить подрозетник в стену?

Любой монтаж всегда начинается с разметки, поэтому перед тем, как установить подрозетник в стену, нужно правильно разметить его местоположение. Отмеряем нужное расстояние от пола: розетки обычно ставят на высоте 30-40см, выключатели – 90-100см, хотя бывают и исключения. Чертим карандашом крестик и начинаем сверлить.

Как сделать отверстие для подрозетника в гипсокартоне?

Если планируется установить подрозетник на стену из гипсокартона, то берем корончатую пилу диаметром 68 мм и сверлим отверстие. Затем вставляем подрозетник в стену и закрепляем. Для этого закручиваем саморезы, а они в свою очередь прижимают подрозетник к листу гипсокартона с помощью лапок. Иногда в получившемся отверстии снимают фаску, чтобы немного заглубить подрозетник. Если этого не сделать, то розетка может встать к стене не вплотную.

Как сделать отверстие для подрозетника в стену из гипсолита, кирпича и бетона?

Для сверления отверстия в полнотелой кирпичной или гипсолитовой стене, нужна специальная коронка по бетону. Она вставляется в перфоратор и производится сверление. В этом случае желательно использовать совмещенный режим долбления и сверления. Высверлить отверстие в стене из гипсолита или кирпича можно с помощью простейшего перфоратора.

Технология сверления отверстия для подрозетника в бетонной стене выполняется также как и в гипсолит или кирпич. Однако для этого понадобится перфоратор по-мощнее.

Что делать, если нет коронки?

Как установить подрозетник в стену без этой коронки? Очень просто! Обводим подрозетник карандашом и начинаем делать отверстия по контуру с помощью перфоратора. Затем вставляем в перфоратор пику или лопатку и начинаем соединять отверстия. Таким образом, выдалбливается нужное нам углубление. Берем подрозетник и примеряем: он должен быть вровень со стеной или может быть немного утоплен. Если выпирает – нужно еще поддолбить. Когда углубление готово, прикручиваем подрозетник к стене с помощью дюбеля и самореза.

Не трудно вырезать отверстие для подрозетника и в гипсокартоне без специальных устройств. Для этого по размеченной окружности делаются небольшим сверлом дырки, и затем с помощью пилки от ножовки по металлу выпиливается отверстие.

Как завести провод в подрозетник?

Перед тем как установить подрозетник в стену, необходимо в нем самом сделать отверстие для провода. Отверстия уже намечены на корпусе подрозетника, поэтому нужно просто вырезать лишнее ножом или аккуратно выломать. Вырезать нужно с той стороны, с которой будет заходить провод. Дальше все просто: заводим провод так, чтобы он выставлялся на 15-20 см.

Чем замазать подрозетник в стене?

Отверстие, которое выдалбливается в стене всегда немного больше, чем сам подрозетник. Поэтому после установки, вокруг него нужно замазать. Кроме того для фиксации подрозетника в углублении также потребуется что-то. Для этого подойдет любая сухая смесь на гипсовой основе. Я предпочитаю пользоваться алебастром по ряду причин. Во многих строймагазинах она продается в небольших фасовках — 1-3 кг. Стоит 20 — 40 рублей. Ничто по сегодняшним меркам. Полное время застывания приблизительно десять — двадцать минут, что позволяет в скором времени использовать розетку или выключатель.

Как ровно поставить подрозетники?

Техника фиксации подрозетника в углублении с помощью алебастры очень простая. Подготовив смесь воды и алебастры, наносим ее внутрь углубления, а затем надо вдавить подрозетник туда же. Далее при помощи уровня, правила или металлического уголка выравниваем плоскость подрозетника с плоскостью стены.

Правила работы

Замена розетки или монтаж должны проводиться в строгом соответствии основным правилам. Следование им сделает работу максимально безопасной и качественной.

  1. Главное правило — сразу отключить электричество.
  2. Инструменты, используемые при работе, должны иметь изолированные ручки.
  3. Нельзя допускать контакт оголенных проводов с телом.
  4. Провода необходимо проверять индикаторной отверткой или мультиметром.
  5. Если произошел удар током, нужно оперативно оказать пострадавшему первую помощь.

Если розетка вышла из строя, не обязательно сразу звать специалиста для ее замены. То же самое касается и ситуаций, когда возникает необходимость в установке новой. Произвести монтаж можно самостоятельно. Сделать это легко, прислушиваясь к правилам и соблюдая технику безопасности.

Когда нужно менять розетки

Необходимость заменить старую розетку на новую возникает, когда:

  1. В помещении есть устройства старого образца, которые имеют непривлекательный внешний вид. К ним нельзя подключить электроприборы с европейским штекером (евровилка).
  2. Нужна двойная розетка. Большинство людей в быту применяют тройники или переноски. Это удобно, но небезопасно. Если нужно подключать несколько приборов, лучше установить двойные розетки.
  3. Расшатался подрозетник или на отверстиях появились следы подгорания. Если не предпринять меры, может произойти возгорание.
  4. Ремонт. Специалисты советуют устанавливать розетки на высоте 40 см от пола. Раньше стандарты были другими, и устройства монтировались на высоте примерно 1 м.

Еще одним поводом сменить розетки является новая дизайнерская задумка относительно оформления интерьера.

Блиц-советы

  1. При ремонте розеток, выключателей и другой электрической арматуры следует использовать только качественные материалы и устройства, ведь при монтаже оборудования, которое не соответствует всем необходимым нормам и правилам можно потерять гораздо больше, чем стоимость того или иного электрического элемента.
  2. Не стесняйтесь признаться самому себе, что электрик из вас “никакой”, и вызвать специалиста, который имеет опыт и знания для работы.
  3. Ни в коем случае не допускайте к ремонту электрической розетки случайных лиц, а также лиц, находящихся в алкогольном опьянении, результат работы таких “электриков” может стоить очень дорого.

С чего начать работу?

Внимание
Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику

Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

  • Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
  • Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
  • Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
  • Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
  • Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

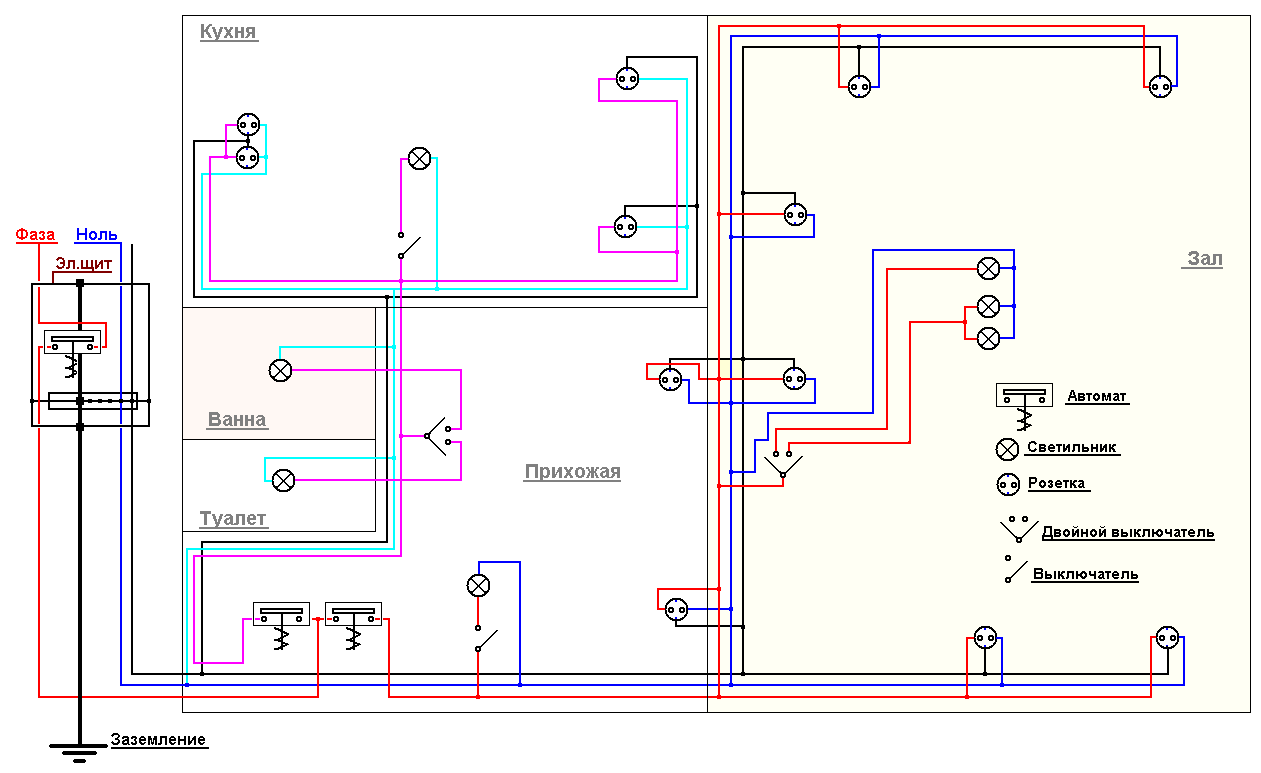

Схема электропроводки

До того, как поменять проводку в квартире своими руками, нужно составить схему новой. И она не обязательно должна совпадать со старой, которая часто противоречит требованиям пожарной безопасности.

Схема составляется произвольно с использованием условных обозначений. Вам понадобится различать пометки для розеток, выключателей, распределительных и соединительных коробок. Для них обозначения придумываете сами. А вот трассу, по которой будет проложен провод, обозначайте линией. Причем для каждого провода (ноль, фаза, земля) придумайте свой цвет.

Может получиться примерно так.

Фантазия, которую вы можете применить при составлении схемы новой электропроводки, ограничивается правилами:

  • Нельзя соединять заземляющие розеточные контакты с трубами водоснабжения и отопления, с общим проводом. Для этого должен предусматриваться заземляющий кабель;
  • Трассу электропроводки прокладывают только вертикально или горизонтально, допускаются углы только в 90 градусов;
  • Провода не должны пересекаться, а между ними нужно оставить хотя бы 0,3 см;
  • От трассы до пола/потолка расстояние не должно быть менее 15 см, а между ней и дверным/оконным проемом – 10 см;
  • Выключатели с внешней или внутренней стороны комнаты, но обязательно со стороны ручки.

Все, что вы видите ниже – только рекомендации, к которым желательно прислушаться, но выполнять их необязательно:

  • Выключатели и розетки располагают в ряд на одном уровне;
  • Старый стандарт: установка розеток на высоте 0,8-0,9 м, а выключателей – 1,5 м. Новый стандарт: все на уровне 0,8-0,9 м, но на кухне обязательно между нижним и верхним ярусом гарнитура с отступом от столешницы в 10 см. Допускаются розетки на расстоянии 15 см от пола;
  • Для комнаты на каждые 6 квадратов – 1 розетка. Для кухни – 1 розетка на каждые 2 квадрата;
  • В соседних комнатах розетки и выключатели делайте друг напротив друга.

Наглядно правила составления схемы представлены на рисунке ниже.

Порядок установки

Следующим этапом станет установка нового устройства.

Необходимо убедиться в том, что установочная коробка-подрозетник в удовлетворительном состоянии и может быть использована в дальнейшем. Если на корпусе подрозетника имеются трещины или пластмасса имеет оплавленные участки, то потребуется замена подрозетника. Для проведения этой работы следует аккуратно плоскогубцами извлечь старый подрозетник из углубления в стене. В новом подрозетнике следует продавить надрезанное отверстие, в которое будет помещён силовой кабель. После того как провод будет продет в отверстие, подрозетник устанавливается в углубление стены. При этом его корпус должен полностью поместиться в установочном месте и не выступать за плоскость стены. Если же высота окажется больше глубины отверстия, то в этом случае необходимо углубить установочное место с помощью специальной насадки для дрели. Установленный подрозетник следует зафиксировать с помощью гипсового раствора. Смесь застывает очень быстро и уже через 10—15 минут можно приступать к следующему этапу по установке.

Если в доме установлена старая алюминиевая проводка, то, особенно при многократном сгибе металлической жилы, может произойти обрыв проводника. Если уже произошла такая неприятность или если после визуального осмотра провода место контакта вызывает сомнения в механической прочности материала, кабель укорачивается на расстояние деформированного или отломанного проводника. После проведения такого купирования, провод, при необходимости, можно нарастить с помощью клемника и отрезка медного кабеля, сечение которого может быть немного меньше сечения алюминиевого проводника.

В новой розетке следует установить контакты в крепёжные клеммы и надёжно зафиксировать жилу провода с помощью винтов. При этом следует точно повторить расположение проводов, которые были установлены в старой розетке, на новом устройстве. Если розетка, которая была установлена ранее на этом месте имела заземление, то при установке новой, этот проводник должен быть обязательно подключён именно к заземляющей клемме.

После того как все имеющиеся в наличии проводники будут подключены и надёжно зафиксированы в новой розетке, это устройство помещается в полость установочной коробки. Затем равномерно закручиваются винты, которые выдвигают лапки-фиксаторы, до значительно упора, что “говорит” о надёжной фиксации розетки в стене.

Завершающий этап — установка лицевой пластмассовой части. Для этой цели  до упора отвёрткой закручивается ранее снятый болт

При этом важно надёжно зафиксировать внешнюю часть, и в то же время не перетянуть крепёжный элемент, ведь чрезмерное усилие при закручивании резьбовых соединений может привести к деформации резьбы или механическому повреждению пластмассы. В деревянных домах, а также при организации электрификации таких объектов, как гараж, подвал и теплица, устанавливаются розетки внешние или накладные, которые тоже не вечны и выходят из строя при регулярной эксплуатации

В деревянных домах, а также при организации электрификации таких объектов, как гараж, подвал и теплица, устанавливаются розетки внешние или накладные, которые тоже не вечны и выходят из строя при регулярной эксплуатации.

Замена накладного устройства занимает меньше времени и осуществляется в таком порядке:

  1. Выключаются “пробки” или “автомат”.
  2. Индикатором проверяется отсутствие напряжения в проводнике, который подключён к внешней розетке.
  3. Выкручивается болт, который удерживает накладную пластмассовую часть розетки.
  4. Выкручиваются шурупы, которыми прикручена внутренняя часть розетки к стене.
  5. Жилы силового кабеля отсоединяются от клемм.
  6. С новой розетки снимается накладная панель. Для этого откручивается винт, который находится в середине накладки.
  7. Шурупами внутренняя часть розетки фиксируется к стене.
  8. В клеммы вводится проводник, крепление затягивается с помощью винтов.
  9. Устанавливается внешняя пластмассовая панель, затягивается крепёжным винтом.

Работа по установке внешней розетки завершена.

Как можно поменять розетку под напряжением

Такая необходимость возникает, если напряжение отключить невозможно. Приходится работать под напряжением, если автоматический выключатель не удается найти, либо от него питаются другие потребители, отключать которых нежелательно. В квартире такое случается редко

Поменять розетку под напряжением можно самому, но при этом нужно соблюдать особую осторожность и быть предельно собранным. Для начала необходимо определить, на каком контакте находится «фаза»

Прикасаться к ней нельзя. Для работы лучше использовать отвертку с изолированным стержнем. Если такой отвертки под рукой нет, то можно на стержень обычной отвертки натянуть изоляционную или термоусаживаемую трубку так, чтобы неизолированным оказался самый кончик длиной около 5 мм. Можно обмотать ее изоляционной лентой.

Отвертка с изолированным стержнем, защитит Вас от замыкания при случайном контакте с проводником

При работе нужно следить, чтобы после отключения провода не соприкоснулись, это приведет к короткому замыканию. Аккуратно отключите фазный проводник, отведите его в сторону и заизолируйте, надев на него трубку. Можно воспользоваться кусочком изоленты, сложив его пополам. Для манипуляций с фазным проводом удобно пользоваться пассатижами или круглогубцами с изолированными рукоятками. Отключив нулевой провод, отведите его в другую сторону. Изолировать его не обязательно. Поменяв розетку, подключите провода в обратном порядке.

Что такое розетка с заземлением

Первоначально разберемся, что из себя представляет розетка с заземлением. Начнем с выяснения зачем необходимо заземление и как оно работает. Чтобы расширить кругозор наших читателей, скажем, что заземление бывает защитным и рабочим. Выдержка из ПУЭ Глава 1.7. Часть 1. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ:

В статье мы рассматриваем исключительно защитное заземление. Итак, говоря простыми словами, система заземления предназначена для защиты человека от поражения электротоком. Для этого в землю закапывают стальные стержни (заземлители), соединенные стальной полосой. Эта конструкция называется «контур заземления». К этому контуру подключают провод, который выводится на специальную колодку, расположенную в электрическом шкафу. Провод выбирают большого сечения, все соединения делают надежно — с хорошим электрическим контактом. Провод идет напрямую — от контура на шину, без каких-либо дополнительных коммутирующих устройств (не заходит ни на автоматы, ни на УЗО, ни на любые другие устройства). Все остальные приборы и устройства подключаются к шине заземления отдельными проводами. Получается, что заземление — отдельная сеть с очень низким сопротивлением.

Заземляющий провод к розетке подключается напрямую — без автоматов и других устройств

Разберемся, как работает заземление. Оно защищает при прикосновении к корпусу прибора, который оказался под напряжением. Это обычно происходит при повреждении изоляции. Тогда на корпусе появляется потенциал, он через заземляющий провод уходит на контур заземления. Почему? Потому что правильно подключенная «земля» всегда имеет низкое сопротивление. Поэтому ток уйдет по пути с более низким сопротивлением, и через контур (металлические штыри) рассеется в земле. Так что термин «заземление» имеет к земле непосредственное отношение. Потенциал буквально уходит в землю. А дальше должна сработать защита — УЗО, который обнаружит ток утечки (тот, который ушел в землю) и отключит питание.

Ранее у нас проводка была двухпроводная — фаза и ноль. И именно ноль (нейтраль) работал как защита. Пока приборов было мало, оно как-то работало. Но сегодня, когда электроприборы в любом доме исчисляются десятками, такой защиты недостаточно. Теперь старые сети с защитным нулем заменяют на защитное заземление. Ноль при этом остается «рабочим». Даже не вдаваясь в подробности схем, можно отличить систему c заземлением: проводка трехпроводная, стоят розетки с заземляющим контактом.

В розетке с заземлением есть еще один контакт

Особенности установки двойной розетки

Различают 2 механизма подключения такого оборудования. Первый подразумевает в себе 2 выхода электропитания из одной точки. Это крайне небезопасный вариант.

Связанно это с тем, что сила тока остается неизменной, а напряжение и нагрузка возрастают. Из этого следует, что такой вариант недолговечен. Кроме того, креплений у механизма значительно меньше, чем у одинарного варианта, поэтому контакт с вилкой будет более слабый.

Двойные отверстия лучше выводить из разных точек. Это значит, что наружная панель будет двойная и соединена вместе, а внутри источники питания будут разными.

В этом случае риск скачка напряжения и удара током является таким же, как и в одинарных розетках, т.е. почти равен нулю.

Следует учитывать и то, где именно будет, установлен такой механизм.

Так, например, при установке в бетонную стену, небольшое количество отверстий для крепления не имеет значений, т.к. основа очень крепкая.

Стены, выполненные из ДСП, ОСБ или ДВП не смогут долго удерживать в себе такое оборудование, со временем механизм начнет вываливаться.
