Настройка мультиметра перед прозвонкой
Режим прозвонки

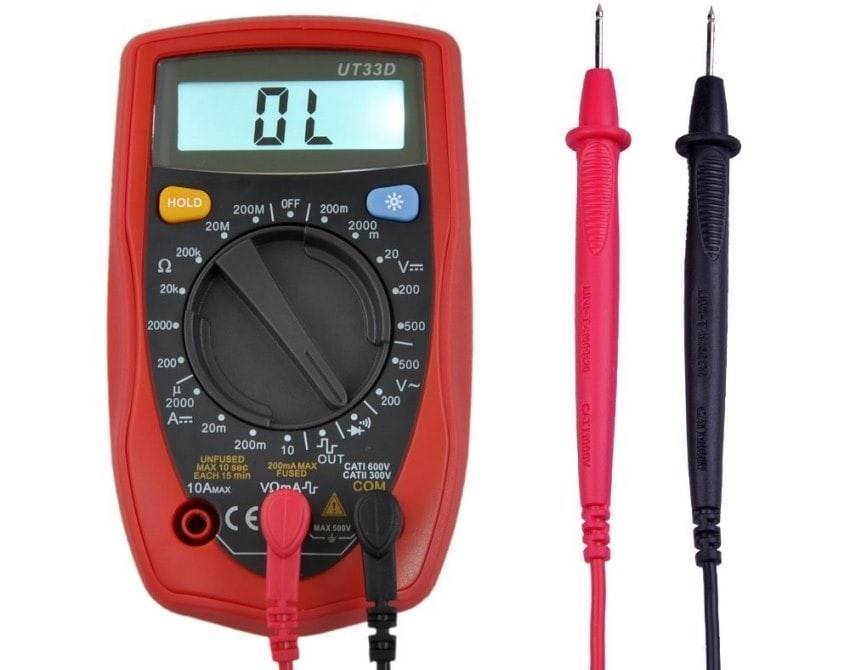

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).
Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.
Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.
Проверка электропроводки на ошибки электрика
Они могут быть всегда и у всех. И у опытных, имеющих всевозможные допуски и множество околоэлектрических баек, и у новичков, начинающих свой профессиональный путь.
Поэтому рассчитывать на авось не надо никогда. На собственном опыте убедился, что лучше после прокладки проводов потратить 15 минут на проверку электропроводки, чем потом через месяц грызть локти и новую штукатурку (или итальянские обои!), чтобы отыскать пропавший ноль.
Для проверки необходим прибор для прозвонки (лучше – мультиметр). Во время проверки автомат группы должен быть отключен. Вопрос качества соединений в распределительной коробке рассмотрим в другой статье.
Электрика в новостройке: надежно, качественно и недорого
– это ваш шанс сделать электрику быстро, качественно и с соблюдением всех прописанных в договоре сроков. Обращаясь за помощью к нам, вы получаете следующие преимущества:
- Профессионализм специалистов – у нас работают настоящие мастера своего дела с опытом работы от 5-10 лет и выше
- Персональный подход и индивидуальная цена – мы рассчитываем стоимость работ строго с учетом особенностей вашей квартиры, а не предлагаем всем неоправданно высокие цены
- Оперативность – наша цель, чтобы вы въехали в долгожданную квартиру как можно скорее, поэтому мы смонтируем все в кратчайшие сроки!
- Гарантия на все работы – 5 лет
Выезд специалиста на объект для консультации – БЕСПЛАТНО!
Определение поврежденного провода
Для определения какой именно провод повредился, нам необходим указатель напряжения или обычная отвертка- индикатор:
- Если на одной из клемм розетки у нас присутствует напряжение, то, скорее всего, поврежден нулевой провод.
- Если же напряжения нет не на одной из клемм розетки, то повреждение именно в фазном проводе.
- Еще возможен вариант, когда у вас имеется напряжение на обеих клеммах розетки. Но это бывает крайне редко и этот случай мы, возможно, опишем в одной из следующих наших статей.
Определение фазного провода: делаем как на фото
- Если же у нас повреждена проводка освещения, то сначала необходимо определить поврежденный участок. Для этого необходимо проверить наличие напряжения на фазном проводе, приходящем к выключателю.
- Нулевого провода здесь либо вообще нет, либо он проходит помимо выключателя (такое встречается достаточно редко). Если напряжение на выключатель приходит, то обрыв на другом участке, если не приходит, то на участке от распредкоробки до выключателя.
- Дальнейшую проверку наличия напряжения делаем на патроне вашего светильника. Для этого не забудьте включить выключатель. Если напряжения уже нет, то обрыв на участке от выключателя до светильника, если есть, то, скорее всего, у вас обрыв нулевого провода.
Проверка наличия напряжения на светильнике
Задачи оценки состояния проводки
Точное знание информации о нагрузке и состоянии электропроводки квартиры необходимо для ее надежной организации и устранения проблемных мест во всех помещениях.
Подготовка помещений к ремонту
Покупка квартиры часто сопряжена с последующим проведением ее реконструкции для достойного проживания. На объем строительных работ влияет качество электропроводки.
Ее состояние необходимо выявить в первую очередь до начала выравнивания стен гипсокартоном или другими способами, покраски специальными красителями либо поклейки обоев на них, нанесения декоративной штукатурки и других способов отделки.
Особенно актуально это для скрытого расположения проводки внутри стен и строительных конструкций.
Объем ремонтных работ сильно зависит от:
- необходимости полностью переделывать электропроводку в квартире с заменой всех составных элементов, штроблением стен для прокладки новых кабельных трасс;
- возможности только частичной замены отдельных магистралей или оборудования;
- перспективе оставить надежную проводку в первозданном виде без каких-либо переделок.
Реальная оценка электропроводки квартиры позволяет точно спланировать объем ремонтных работ, учесть их стоимость в семейном бюджете.
Уточнение электрической схемы квартиры
К сожалению, далеко не все владельцы квартиры имеют полное представление о том, где и как проложены кабели и провода, как настроены:
- защитные автоматические выключатели, отслеживающие нагрузку;
УЗО или дифавтоматы;
реле контроля напряжения;
дуговая защита типа УЗМ-51;
другие устройства.
Довольно часто после ликвидации аварии приходится в спешном порядке проводить поиск скрытой проводки внутри строительных конструкций для устранения неисправностей. А это все занимает время, да и результат точный гарантировать сложно из-за несовершенства работы поисковых приборов.
При проверке состояния электропроводки должны быть четко обозначены как электрическая принципиальная, так и монтажная схемы квартиры с обозначением на них мест расположения оконечных точек и прохождения кабельных трасс по всем комнатам.
Особое внимание обращается на места стыковок проводов, удобство пользования распределительными коробками, правильность подписи органов управления в квартирном щитке. Облегчить поиск технической информации и решение специфических вопросов в электропроводке домашнему мастеру призвана компьютерная программа Электрик 7.8
В ней очень много справочного материала и различных вариантов построения электрических схем по их нагрузке
Облегчить поиск технической информации и решение специфических вопросов в электропроводке домашнему мастеру призвана компьютерная программа Электрик 7.8. В ней очень много справочного материала и различных вариантов построения электрических схем по их нагрузке.
Оформление результатов работы
Проверка электрической схемы квартиры должна закончиться сохранением рабочего документа, которым можно будет быстро воспользоваться при необходимости.
Для этого его можно просто начертить на бумаге доступными способами или создать в удобной компьютерной программе, например, Визио, а потом просто распечатать на принтере.
Поиск проблемных мест
Это основная задача оценки проводки. Всю схему квартиры необходимо внимательно осмотреть, проверить ее техническое состояние, выявить дефекты, слабые места.
Под проблемными участками понимаются те ответвления электроустановки, которые уже стали не соответствовать правилам безопасности по нагрузкам подключенных электроприборов. Их необходимо переделывать.
Сюда же относят те части, где состояние монтажа вызывает сомнение в надежности его работы при максимальной нагрузке. Например, старая проводка с некачественной скруткой без сварки или пайки алюминиевых либо медных проводов с заниженным поперечным сечением.
Со временем такие места подвергаются окислению металлов, ведущему к повышению переходного сопротивления в местах электрического контакта и увеличенному нагреву. Это способствует дальнейшему повреждению как изоляции, так и всех проводов.
Алюминиевые жилы, которые раньше массово использовались в питании бытовых потребителей, плохо справляются с мощными современными нагрузками, работают на пределе своих возможностей. Их монтаж в строящихся жилых помещениях ПУЭ не допускает, а в старых домах они дорабатывают свой ресурс и уже требуют замены.
Проверка электропроводки на ошибки электрика
Они могут быть всегда и у всех. И у опытных, имеющих всевозможные допуски и множество околоэлектрических баек, и у новичков, начинающих свой профессиональный путь.
Поэтому рассчитывать на авось не надо никогда. На собственном опыте убедился, что лучше после прокладки проводов потратить 15 минут на проверку электропроводки, чем потом через месяц грызть локти и новую штукатурку (или итальянские обои!), чтобы отыскать пропавший ноль.
Для проверки необходим прибор для прозвонки (лучше – мультиметр). Во время проверки автомат группы должен быть отключен. Вопрос качества соединений в распределительной коробке рассмотрим в другой статье.
Как прозвонить проводку
Прозвонка розетки мультиметром
Самый простой способ – обратиться к специалистам. Если освоить правила и техники, можно справиться своими силами.
Правила безопасной прозвонки проводки
Действия с электричеством требуют соблюдения технических норм безопасности. Помимо сохранения здоровья, правила позволяют выполнить работу быстро и точно. К основным моментам относятся:
обесточивание цепи;
концы проводов необходимо обезопасить наконечниками – «крокодилами»;
при проверке проводов большой длины важно не касаться их пальцами;
многожильные кабели разделяют, зачищают.
Последнее правило важно при работе с цепями, которые предназначены для сетей с большим напряжением. Если нагрузка небольшая, можно упростить процесс
Как проверить проводку на этапе прокладки
Прокладка кабеля в штробе
Провода укладывают в специальные штробы (выемки) или по стенам. Затем следует этап штукатурки и отделки. Проверка проводки в квартире или другом помещении проводится до этого момента.
Ошибки совершают строители и электрики. В первом случае необходимо тщательно контролировать и проверять работу. Во втором – использовать подготовленную схему, своевременно делать прозвон проводки в квартире (до штукатурки и отделки). Проверка электропроводки начинается с таких мероприятий:
- внешний осмотр;
- проверка на замыкание;
- поверка мегаомметром;
- прозвон.
Как прозвонить проводку мультиметром
Чтобы прозвонить провода в квартире, проще всего понять схему работы с мультиметром. Если считать, что изначально электрика была установлена по всем правилам, проверка не займет много времени.
Когда в комнате гаснет лампочка, первое, что нужно сделать – проверить исправность. Обесточивание помещения – начальный этап. Прозвонить проводку мультиметром – быстрый и безопасный способ проверки электрики в квартире. При соблюдении правил и требований безопасности сделать это можно самостоятельно.
Краткий обзор популярных моделей
- Простейший металл детектор MS-58А от производителя MEET.
Работает по активному алгоритму: электроток по кабелю пускать не нужно. Такой тестер находит металлические предметы на глубине до 15 см в кирпичных или бетонных стенах. Индикация световая и звуковая, по принципу «есть» или «нет». Недостаток известный: вы найдете арматуру и все гвозди. Сортировать придется эмпирическим путем: кабели все-таки проходят от ближайшей распределительной коробки или розетки. А гвозди легко отсеять, очертив виртуальный круг. Соединив точки срабатывания сплошной линией, вы получите чертеж прокладки.
- Следующий экземпляр использует иную технологию. Он сам «ловит» сигнал от кабеля, находящегося под напряжением.
Детектор напряжения FLUKE LVD2 обнаруживает источник электромагнитного поля на расстоянии до 18 см в открытом воздухе. Соответственно, в стене этот показатель уменьшается вдвое. Чувствительность зависит от силы тока. То есть, для поиска провода, надо включить в ближайшую розетку электроприбор не слабее утюга. Преимущества прибора в том, что он не обращает внимания на простые железки в толще бетона. Но если на кабель невозможно подать напряжение — вы ничего не найдете.
- Еще один прибор от MEET работает по двум методикам одновременно. В него встроен как активный металл-детектор, так и приемник электромагнитного излучения. Модель MS-158M имеет дополнительную функцию — с помощью прибора можно определить место разрыва проводки.
Как и любой другой экономный многофункционал, этот детектор имеет посредственные характеристики. Глубина поиска в бетоне не более 10 см, обнаружение обрыва до 5 см. Подобные модели недорого стоят, честно работают на свои деньги, но эффективность недалеко уходит от обычной индикаторной отвертки.
- Для сравнения рассмотрим профессиональный многофункциональный детектор BOSCH D-test 150SV.
С его помощью вы не просто будете знать, как найти скрытую проводку в стене. Прибор покажет глубину закладки, напряженность электрического поля (для профессионалов), местонахождение и тип повреждения кабеля. Для 100% уверенности, прибор предложит произвести поиск в одном и том же месте, с применением разных методик. На основе сравнительных данных, вероятность ошибки практически равна нулю. Эффективно, но очень дорого.
- В качестве компромисса (далеко не каждый мастер может позволить себе роскошь иметь такой прибор дома), можно приобрести мультиметр со специальными насадками-датчиками для поиска проводки. Вы получаете прибор на каждый день, и за небольшую доплату расширяете его возможности.
Без приборов
Такой способ обнаружения будет действенным только при удалении со стен обоев, и при условии что провода закладывались в штробы и не были до конца оштукатурены и имеются соответствующие неровности.
Найти проводку в стене без прибора
Еще одним способом как найти проводку в стене без прибора является использование схемы обозначения электрической проводки, однако гарантий, что она будет расположена именно таким образом нет, даже в новостройках.
Электрическая проводка должна размещаться на параллельной потолку линии на расстоянии не более пятнадцати сантиметров от линии потолка и идти по прямой вертикали от разъёмов электрической сети и выключателей, но на практике она может идти по самому короткому пути (для экономии проводов) либо беспорядочным образом (особенно характерно для вторичного жилья).
Статья по теме: Как загерметизировать стык ванны со стеной
Лучшие варианты
В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.
Индикатор скрытой проводки нужен даже когда требуется в бить гвоздь
Детектор проводки Дятел
Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.
Дятел — прибор обнаружения скрытой проводки
Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:
- определяет местоположение проводника с точностью до 10 мм;
- до 100 мм;
- до 300 мм;
- до 700 мм.
То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.
Bosch DMF 10 Zoom
Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.
Bosh dmf 10 zoom
При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.
Также на дисплее высвечиваются графические изображения найденных материалов:
- перечеркнутый магнит означает немагнитный металл (алюминий, например);
- молния с делениями — проводка под напряжением;
Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.
Определить скрытой проводки Bosch GMS-120
Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:
- металлы магнитные и немагнитные;
- проводка;
древесина.
Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.
Из всех отзывов можно вывести несколько практических рекомендаций:
- если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
- если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.
В общем, при определенном опыте, можно довольно точно определить где находится проводка.
Прибор ПОСП 1
Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).
Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.
Простой способ проверки новой электропроводки
Ниже расскажу, как проверить проводку, когда розетки и выключатели ещё не установлены.
Схему квартирной электропроводки (простейший случай для одной группы питания после автомата, когда на один автомат посажены и розетки, и освещение) можно представить так:
Упрощенная схема квартирной электропроводки
Такой схема будет после всех подключений в распределительной коробке. Что нужно сделать для проверки?
Первое. Проверить на наличие короткого замыкания. Иначе говоря, между фазой, нулем и землей не должно быть контакта. Качество изоляции при высоком напряжении можно или принять на веру, исходя из качества кабеля. Если веры нет, проверить мегаомметром (можно попросить при покупке). Также надо проверить визуально, есть ли механические повреждения изоляции кабеля.
Второе. Замкнуть все выключатели. Иначе говоря, соединить все провода, которые будут соединяться посредством контактов выключателей. Затем закоротить три провода (фаза, ноль, земля) на одной из розеток. Теперь схема квартирной электропроводки приобрела такой вид:
Проверка новой электропроводки
Третье. Прозвонить все выводы розеток и светильников. Как несложно догадаться, прозвонка должна показывать короткое замыкание. Или, если быть точнее, сопротивление проводов – 1-2 Ома.
После того, как проверка всех подключений прошла успешно, необходим ещё один важный шаг. Нужно уверенно заявить хозяину объекта и другим специалистам, проводящим работы после электрика, что электропроводка проверена и на 100 % исправна.
Четвертое. Новую электропроводку надо испытать под максимально возможной нагрузкой.
Ещё раз суть статьи – новую проводку надо сфотографировать и прозвонить!
Этими простыми действиями после проверки новой электропроводки вы снимаете с себя ответственность за возможные в дальнейшем проблемы. Кроме того, спокойный сон – важная составляющая жизни электрика
Прозвонка домашней электропроводки
Речь пойдет о квартире, в которой разводка электролиний соответствует современным нормативам и требованиям: в каждую комнату идет отдельная линия, а ее питание осуществляется через свой «автомат».
Если свет в комнате внезапно погас, но при этом во всех остальных помещениях он горит нормально, то в первую очередь нужно проверить, исправен ли световой прибор. Прежде чем приступить к работе, электропитание комнаты нужно отключить. Если лампа светильника прозрачная, оборванная нить накаливания будет сразу видна; если же нет, придется прозвонить ее мультиметром.
Сначала надо посмотреть, сработали или нет автоматы в электрощитке. Если они включены – проблема, скорее всего, кроется в патроне, выключателе или самой лампочке, а проводка исправна. При срабатывании автомата необходимо проверить все элементы цепи, кроме выключателя, в том числе и сам рубильник.
Автомат не сработал
Если свет погас, а рубильник остался во включенном положении, то сначала нужно прозвонить выключатель. Если он исправен, то при нахождении элемента во включенном положении мультиметр должен издать звуковой сигнал, а в выключенном – на табло должна высветиться цифра 1 при отсутствии звука.
Дальнейшая проверка происходит в следующем порядке:
- Включить мультиметр в режим измерения напряжения, а затем проверить вход и выход рубильника.
- При наличии разности потенциалов на автомате вывернуть лампочку из патрона и прикоснуться одним щупом к ее центральному контакту, а вторым – к цоколю. Если при этом не раздастся сигнала, а на дисплее высветится 1 или 0 – лампа неисправна.
Если проверка показала, что лампочка рабочая, следует перейти к тестированию патрона. Разобрав осветительный прибор, нужно осмотреть подведенные проводники и контакты. Если визуальный осмотр не выявил неполадок – проблема не в патроне.
Такая проверка обычно позволяет установить, что один из перечисленных элементов неисправен. После его замены или ремонта проблема исчезает.
Автомат сработал
Если выключение света в комнате произошло вместе со срабатыванием автомата, в первую очередь следует проверить патрон и целостность кабелей, подведенных к светильнику. Как это делается, было рассказано выше.
Повреждения ее случаются нечасто, но иногда происходят, к примеру, при установке декоративных деталей или монтаже подвесных потолков.
Порядок прозвонки электрической линии таков:
- Отключить подведенный кабель и отвести его с помощью отвертки в сторону.
- Вывернуть лампочку накаливания из патрона.
- Поставить мультиметр в режим прозвонки. Одним из щупов дотронуться до нулевой жилы, а вторым – до конца отсоединенного провода. Звуковой сигнал тестера при этом оповестит о закорачивании электропроводки.
- Убедившись, что имеет место короткое замыкание, нужно найти, а затем вскрыть соединительную коробку и отсоединить друг от друга имеющиеся в ней проводники.
- Проверить на КЗ все группы кабелей. Чтобы определить замкнутый участок, нужно сначала прозвонить тестером цепи, расположенные на квартирном электрощите. Раздавшийся при этом сигнал будет свидетельствовать о неисправности проводника, ведущего от щитка к распределительной коробке. Если он в порядке, то диагностика продолжается до тех пор, пока не будет обнаружен поврежденный кабель.
Пример поиска обрыва провода на видео:
Из этого материала вы узнали, как прозвонить проводку для обнаружения неисправностей с помощью мультиметра. Процедура эта достаточно несложна, но при ее проведении, как и во время любых других электромонтажных работ, следует неукоснительно соблюдать технику безопасности.
Профессиональные приборы для поиска
Сегодня выпускают много разных приборов для обнаружения проводки в конструкционных элементах зданий. Самые эффективные:
- детектор скрытой проводки;
- универсальный детектор;
- индикаторная отвертка;
- мультиметр;
- металлоискатель;
- индикаторная отвертка.
Приборы для поиска скрытой проводки
Детектор скрытой проводки
Позволяет находить проводку без вскрытия штукатурки. Детекторы отличаются мощностью и функциональностью. Для бытового использования чувствительное оборудование, рассчитанное на профессиональных электриков, не обязательно, поэтому можно купить недорогой прибор с небольшим количеством функций.
По принципу работы они бывают:
- электростатические;
- электромагнитные;
- металлодетекторы;
- комбинированные.
Электростатическими детекторами просто пользоваться, причем они самые недорогие.
Электростатические приборы имеют наиболее высокую точность определения электромагнитного поля
Электромагнитные модели видят только нагруженные от 1 кВт провода.
Электромагнитные приборы видят провода, которые находятся под нагрузкой не менее 1 кВт
Металлодетекторы позволяют находить цветные и чёрные металлы, поэтому с их помощью можно выявить металлические элементы
Для обнаружения проводки металлоискателем необязательно, чтобы кабель был под напряжением
Комбинированные устройства очень дорого стоят, потому что используют одновременно несколько технологий поиска проводки.
Универсальный детектор
Это оборудование позволяет находить проводку (с током и без), а также цветные и черные металлы, дерево, пластик и т.д. Работа прибора основана на генерации магнитного поля и оценке его изменения в результате прохождении через разные среды. Сопоставляя исходную и полученную информацию, прибор выдает точные результаты.
Универсальные детекторы применяются для обнаружения как проводки в стенах под напряжением, так и различных металлов
В ходе сканирования стены часто возникают сложности. К примеру, при размещении рядом двух кабелей устройство принимает их за один. Правда, это характерно только бытовым аппаратам. Профессиональное оборудование самое точное, поэтому стоит дороже. Но для разовой работы покупать высокотехнологичный прибор нет смысла.
Индикаторная отвертка
Определяет электромагнитное поле, которое возникает вокруг проводов. Для этого требуется взять в руку отвёртку, после чего, прислоняя плотно к стене, нужно водить им по исследуемой поверхности. Индикатор будет загораться в местах прохождения кабеля. Минус – небольшая допустимая глубина поиска – 2 см.
Индикаторная отвертка фиксирует электромагнитное поле, излучаемое проводкой под напряжением
Поиск мультиметром
Мультиметр – это универсальный прибор, состоящий из вольтметра, амперметра и омметра.
Для поиска скрытой проводки подойдёт даже самый простой мультиметр
Мультиметр и полевой транзистор для поиска кабеля требуется переключать в режим омметра. Потом антенной исследуют стену и одновременно с этим отслеживают показания на устройстве.
При изменении показаний прибор укажет на размещение рядом электрических проводов.
Металлоискатель
Это оборудование работает за счет индукционного баланса между передающей и принимающей катушкой. Металлоискатель фиксирует фазовый сдвиг при размещении катушки возле провода, даже если в нем отсутствует электрический ток. В конструкционных элементах многоэтажных домов он будет находить арматуру, а в деревянных частных домах – гвозди.
В дорогостоящих моделях предусмотрена настройка только на алюминий и медь. Точность устройства зависит от размера катушки и может составлять до 5 см.
Металлоискатель легко способен найти провод в стене на расстояниях до 5 см
Чем можно прозвонить провода?
Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:
- различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
- самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
- мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;
Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.
Самодельная бесконтактная прозвонка
Ниже показа схема простого бесконтактного детектора обрыва, она может быть собрана в течение одного вечера. Учитывая небольшое количество деталей, можно не утруждать себя изготовлением печатной платы, а применить навесной монтаж.
Схема детектора
Перечень необходимых радиодеталей:
- переменное сопротивление R1 – 100 кОм;
- резистор R2 – от 4 до 8 МОм;
- конденсаторы электролитического типа: C1 и С3 – 220 мкФ, С2 – 33 мкФ;
- конденсатор керамического типа с емкостью 0,1 мкФ;
- D1 – микросхема LAG 665 (желательно в корпусе DIP);
- SP – обычный наушник от телефонной гарнитуры.
Схема может питаться от источника с напряжением от 2 до 5 вольт.
Щуп (Р) изготовлен на базе обычной спицы из колеса велосипеда.
Щуп для самодельного детектора обрыва
Правильно собранная бесконтактная прозвонка кабеля не требует настройки.
Видео: Прозвонка кабеля своими руками. Как выполняется прозвонка проводов с помощью лампочки и батарейки
Если посчитать стоимость всех необходимых деталей, нетрудно убедиться, что полученный результат будет на порядок меньше , чем стоимость услуг по обнаружению обрыва проводки, указанных в строительных сметах.
