Расчет объема расширительного бака для системы отопления

Виды баков

Отопительная система может быть укомплектована одним из видов баков расширения.

Как правильно подобрать подобный элемент системы отопления в каждом индивидуальном случае? Об этом и пойдет речь далее.

Открытый тип

Как можно понять из названия, бак открытого типа – это емкость с открытым верхом, в которую можно добавлять теплоноситель. Для него не нужны запорные детали, мембранная перегородка и крышка. Но из-за того что в такой емкости вода испаряется, и ее количество необходимо постоянно контролировать (доливать), от баков открытого типа стали постепенно отказываться.

К тому же для такого обогрева характерно низкое давление, а сам бак нередко подвергается коррозии. Поэтому сегодня устанавливаются более современные емкости закрытого типа.

Закрытый тип

В магистралях с циркуляционным насосом устанавливают баки расширения закрытого типа (мембранники). Самые качественные образцы выпускаются в виде герметичной емкости красного цвета с резиновой мембраной внутри. Их мембрана изготовлена из более прочной технической резины.

У изделий для горячего водоснабжения, корпус которых окрашен в синий цвет, качество резины ниже (она пищевая). Такие модели хуже выдерживают давление и быстрее изнашиваются.

Помимо основной функции – компенсации объема теплоносителя при падении температуры и его заборе при расширении от нагрева, мембранник контролирует уровень жидкости в магистрали отопления, выводит воздух из системы, сливает воду в канализацию при ее избыточном объеме и является буферной зоной при скачке давления.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

  • выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
  • возможна замена мембраны при ее повреждении;
  • горизонтальный и вертикальный монтаж прибора.

Для чего нужен расширительный бачок

В зависимости от погодных условий и климатического режима в помещении, теплоноситель, который циркулирует по трубам отопления, нагревается в большей или меньшей степени. При интенсивном прогреве он расширяется и образует излишний объем, который может создать давление, превышающее максимально допустимое для работы системы. Установка в отопительную магистраль расширительного бачка как раз и нужна для временного удаления этих излишков жидкости.

Закрытая система отопления с установленным расширителем

Двухконтурный котел обычно имеет свою собственную емкость для отвода теплоносителя, вместимости которой вполне достаточно для среднестатистических условий работы.

Но если в вашем доме много отапливаемых помещений, а в качестве батарей хотя бы в некоторых из них используются металлические трубы, то жидкости в нормальном режиме требуется гораздо больше, а значит и увеличение объема при расширении будет более ощутимым. Поэтому встроенного расширительного бачка может не хватить, и тогда потребуется установка дополнительного резервуара.

Основные разновидности расширительных баков и их функции

В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.

Следует отметить, что цена  на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.

Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:

  • Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
  • Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.

Типы расширительных баков в системе отопления

Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.

Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом

К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.

Как рассчитать расширительный бак: особенности процесса

В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.

Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

Работа мембранного бака при изменении давления

Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут

В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.

Рассчитывается объем бака (как можно видеть на многих фото и видео) с использованием нескольких основных величин, в частности, объема используемого теплоносителя в системе, коэффициента его линейного расширения, а также эффективности бака.

В виде формулы такой расчет можно представить в следующем виде:

V=Vсис*К/D, где

Vсис – общий объем теплоносителя в системе,

К – коэффициент расширения теплоносителя;

D– эффективность работы бака.

В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.

Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.

Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

Разнообразие объемов расширительных баков

Советы по выбору:

Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.

В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.

Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.

Конструктивное исполнение и функциональность

При изменении температуры теплоносителю свойственно расширяться или сжиматься. Это приводит к изменению давления внутри составляющих элементов конструкции. Из-за этого существует риск разрыва магистрали. Чтобы исключить подобное явление, устанавливается дополнительное устройство – расширительный бак.

Кроме компенсации напора в магистрали, прибор необходим для борьбы с появлением воздуха в оборудовании и трубах. Во время охлаждения происходит уменьшение объема носителя тепла, образуется пустота, которая заполняется воздухом. Этот процесс также может стать причиной поломки котла, разрыва трубопровода или радиаторов. Или появляются зоны в батареях, которые не обогреваются.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

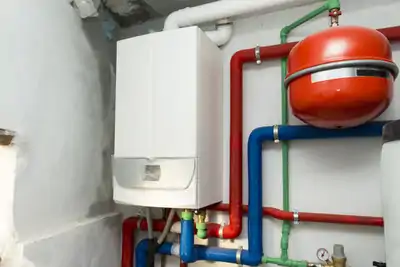

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендуем к прочтению:Мембранный расширительный бак

Рекомендации по выбору

Если требуется бак очень большого объёма, обратите внимание на его габариты: иногда дверные проёмы стандартных размеров не позволяют занести оборудование в помещение. В этом случае приобретите несколько меньших баков, суммарная ёмкость которых равна расчётной цифре

  1. При использовании антифриза в качестве теплоносителя расчётное значение объёма рекомендуется умножить на 1.5.
  2. При объёме бака 20—25 л мощность рециркуляционного насоса составляет 1,2 кВт. Баки 50—60 л устанавливают с насосами 2.0 кВт.

Расчёт объёма бака — несложное, но ответственное мероприятие.

Если вы не уверены, что сделаете все правильно, лучше доверить эту работу профессионалам.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Руководство по монтажу бака

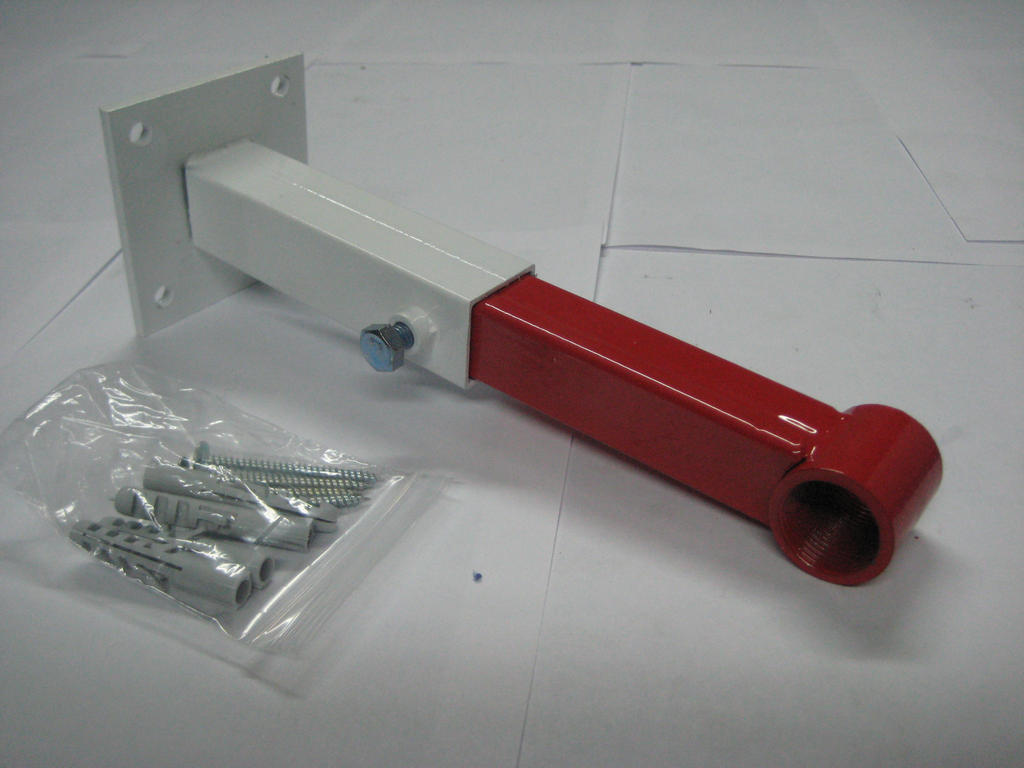

Крепление расширительного бака

Крепление расширительного бака

Первый этап – подготовка к работе. В соответствии с общей схемой сначала для монтажа емкости нужно отключить отопительный котел от электросети, перекрыть подачу воды к котлу, а затем слить жидкость из радиаторов. Дополнительно можете открыть т.н. краны Маевского, благодаря этому будет обеспечен более эффективный и быстрый слив воды.

Кран Маевского

Подготовьте ваш расширительный бак к установке и дальнейшему использованию. В случае если для соединения элементов системы планируется использовать полипропиленовые трубы, подготовьте специальный паяльник для их скрепления между собой. Также понадобятся стандартные элементы вроде уголков, муфт и т.д. Что касается фитингов, то лучше всего использовать «американку». Такой фитинг позволит без лишних затруднений снимать емкость в будущем для проведения профилактических и ремонтных работ.

Фитинг Американка с внутренней резьбой

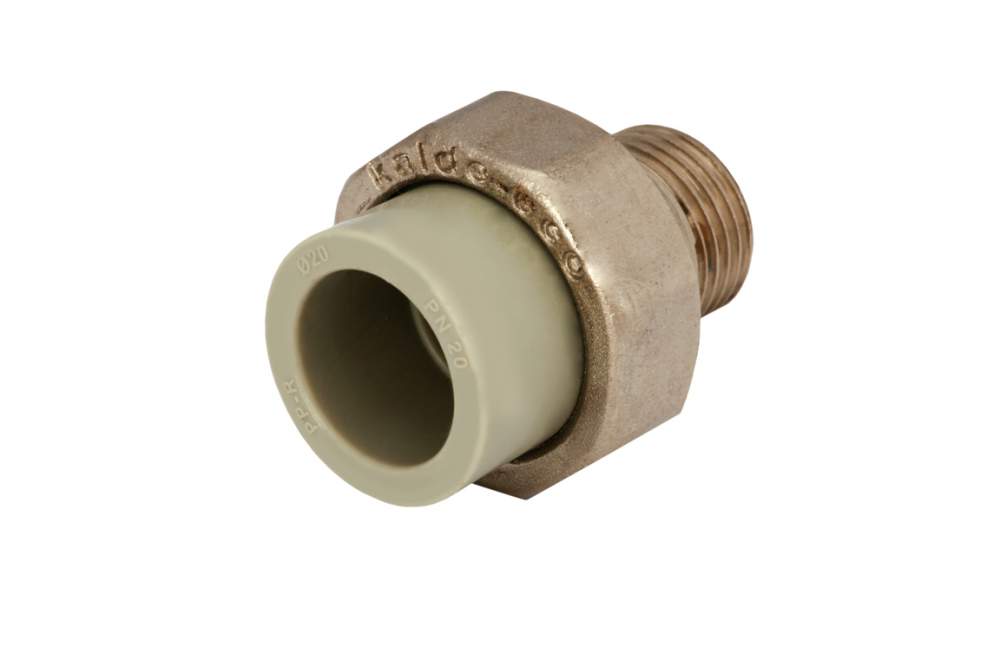

Фитинг «американка» состоит из 2-х основных элементов. Первую часть такого фитинга нужно прикрепить к резьбе, имеющейся на расширительной емкости. Вторая часть прикрепляется к первой. Ко второй части припаивается полипропиленовая труба. Перед прикручиванием фитинга к расширительному бачку намотайте на место резьбового соединения уплотнитель (обычно используется лен) и дополнительно нанесите немного специальной уплотнительной пасты. Прикрутите первую часть фитинга-американки с помощью обычного газового ключа.

Второй этап – укладка полипропиленовых труб. Убедитесь, что из системы слита вся вода, и переходите к устройству труб. Там, где будет устанавливаться тройник, труба разрезается с помощью специальных ножниц. Припаяйте тройник, а к нему – трубу. Далее необходимо припаять запорный кран. Благодаря нему в будущем можно будет ремонтировать бак без необходимости удаления воды из системы. Спаяйте полипропиленовые трубы так, чтобы последняя из них в дальнейшем могла соединиться с расширительным баком.

Монтаж полипропиленовых труб

Третий этап – подключение расширительной емкости. Вам нужно прикрутить американку к емкости. После этого смело приступайте к размещению бака в выбранном для него месте. Лучше всего установить бак в углу, на ровном полу, в таком месте, чтобы в дальнейшем к емкости можно было свободно проходить для ремонта и пр.

Четвертый этап – проверка и замена фильтров и картриджей. Пока вы не запустили в трубы теплоноситель, тщательно промойте фильтр очистки водой. Предварительно снимите его. Заодно выполните замену картриджа магистрального фильтра. Он устанавливается непосредственно после насоса.

Пятый этап – подготовка и запуск системы. После того как все элементы будут размещены на своих местах и выполнены требуемые соединения, можно приступать к подготовке бачка к использованию. Восстановите подачу воды. Пусть батареи заполняются жидкостью, пока уровень давления в них не вырастет примерно до показателя в 1,3 кПа. Далее вам необходимо стравить из трубопроводов воздух, перекрыть краны Маевского и запустить отопительное оборудование для прогрева помещений.

Монтаж бачка

Рекомендации по стравливанию воздуха и оптимальным значениям давления приводились ранее. Если уровень давления поднимется выше 1,1 кПа (а именно это значение было выставлено при настройке бака) лишняя вода перейдет в бачок. При уменьшении же уровня давления теплоноситель направится в батареи. Благодаря этому будет обеспечиваться нормальная работа отопительной системы.

Таким образом, в установке элемента под названием расширительный бак нет ничего сверхсложного. Во всем следуйте инструкции, помните о главных рекомендациях и все будет в лучшем виде. Удачной работы!

Баки для системы отопления закрытого типа

В контуре закрытого типа устанавливаются мембранные компенсаторы красного цвета.

Принцип работы закрытого бачка заключается в том, что при попадании в него избыточного объёма жидкости деформируется резиновая мембрана, которая, в свою очередь, выталкивает клапан для стравливания воздуха.

При остывании мембрана прогибается в обратную сторону, и происходит подсос воздуха. При этом воздух и жидкость в бачке не соприкасаются. Если возникает критический перегрев теплоносителя, срабатывает аварийный клапан, выпускающий лишнюю жидкость. Бачки могут иметь съёмную заменяемую мембрану или выпускаться в неразборном варианте. Подобные компенсаторы могут монтироваться на потолок, стену или просто устанавливаться на пол.

Для напольного варианта в комплекте к ним идут ножки.

Расчёт объёма бачка для закрытой системы

Для закрытых бачков есть своя формула расчёта:

Vб=Vт . Kн ⁄ KЭф;

где Vб – объём бака, Vт – объём теплоносителя, Kн – коэффициент нагрева, KЭф – коэффициент эффективности бака.

С объёмом теплоносителя все более–менее понятно, как и с коэффициентом расширения при нагреве (2,4%). Посчитать, сколько литров вы залили в систему не сложно по водомеру.

А вот что такое коэффициент эффективности бака? Грубо говоря, это показатель эффективности работы мембраны. Не вдаваясь в сложные расчёты можно сказать, что средний показатель этой эффективности для систем отопления в индивидуальных домах равен 1,33.

Вернёмся к нашему контуру, в который залито 300 л воды. Объём бака закрытого типа составит Vб= 300 . 2,4 : 1,33 = 5,4 литра. Специалисты советуют и в этом случае предусмотреть небольшой запас для надёжности. Так что семилитрового бака вам будет вполне достаточно.

До какого уровня накачивать воздушную камеру

Важно правильно настроить расширительный бачок для отопления закрытого типа. Расчет вместительности — это, конечно, серьёзный аспект, но даже если он выполнен правильно, бак все равно может работать неподобающим образом. Чтобы с этим разобраться, вкратце остановимся на его конструкции

Он состоит из двух отделений, между которыми есть резиновая прокладка. Связи между камерами нет. В отделении для воздуха есть ниппель.

В процессе эксплуатации вода заполняет объём камеры бака, при этом мембрана растягивается. Если давление в воздушной камере слишком высокое, оно просто не даст резинке деформироваться. В итоге, бак не работает. В воздушной камере должно быть на две десятых атмосферы меньше, чем рабочее давление котла. Или же для настройки воспользуйтесь рекомендациями производителя.
