Рекомендации по обустройству вентиляции

Обустройство вентиляции в подвале требует соблюдения некоторых правил. Это позволяет повысить эффективность конструкции до максимума

Рассмотрим, на каких моментах необходимо заострить внимание

Трубы, используемые при монтаже системы, не должны иметь разный диаметр. Однако в случае необходимости можно отступить от этого правила. Довольно частая проблема, которой подвержены вентиляционные системы – застой воздуха. Выходом из положения является установка вытяжной трубы большего диаметра, чем у приточной.

Не стоит монтировать приточную и вытяжную трубу в непосредственной близости друг от друга. Это негативно сказывается на КПД системы. Лучший вариант расположения – на противоположенных стенках помещения.

Вытяжной канал рекомендуется обустраивать ближе к потолку. Это позволяет эффективно удалять воздух, который имеет более высокую температуру, из погреба. Особенности расположения отдельных элементов конструкции можно изучить на фото.

Для коммуникации, отвечающей за проветривание помещений, лучшим вариантом является использование пластмассовых труб, основное применение которых – прокладка канализации. Такие трубы имеют наиболее подходящие геометрические и технические характеристики. Однако для больших подвалов такое решение не является целесообразным.

Трубы ПВХ хорошо подходят для вентиляции

Стоит сказать, что в подвалах, которые находятся не под жилой постройкой, организовать вентиляцию проще. В такой ситуации под вытяжное отверстие можно оборудовать входной люк.

Как проверить вентиляцию

Самый простой способ проверить эффективность работы вентиляционной системы, это воспользоваться спичкой. Если она горит ярко и ровно, то это свидетельствует о том, что в помещении достаточно много кислорода и воздухообмен происходит нормально, а вот если спичка зажигается с трудом или сразу затухает, то, скорее всего вентиляционные отверстия не справляются с поставленной задачей и помещение перенасыщено углекислым газом.

Если вентиляция работает неэффективно, то сначала нужно проверить, какая именно труба не справляется с поставленной задачей. Это также можно проверить простым и доступным способом. Дрожащее, уклоняющееся в сторону отвода или притока воздуха пламя, свидетельствует о том, что вытяжка или приток работают нормально. А если тяги нет, то возможно воздуховод забился грязью или просто был изначально неправильно спроектирован.

Для того чтобы исправить ситуацию можно попробовать следующее:

  • изменить высоту воздуховодной трубы или сделать короче канал для притока воздуха;
  • увеличить диаметр трубы для вытяжки;
  • в случае если вентиляция работает эффективно, но в помещении чувствуется высокая влажность. Ее можно устранить, использовав ящик с гашеной известью. Его обычно ставят на пол погреба. Она обладает хорошим свойством поглощать повышенную влажность.

Неоспоримым преимуществом данного способа является экономичность и простота устройства. Помимо этого такая вентиляция очень долговечна. Кроме того, ее легко можно совместить и с методом принудительной вентиляции погреба. Но есть у такой системы и существенный минус. Эффективность ее работы находится в сильной зависимости от разницы температур воздуха в помещении и снаружи. Также воздействовать на ее работу могут и сильные порывы ветра.

Как правильно сделать вентиляцию в погребе ‒ Подготовка подвала к постоянной эксплуатации

Устройство вентиляции в подвальном помещении, предназначенном для хранения продуктов, монтажными работами не заканчивается. Для обеспечения нормального микроклимата в погребе, его необходимо хорошо просушить, проверить эффективность работы системы и соблюдать определенные правила при дальнейшей эксплуатации.

Способы просушить новое помещение

Перед началом просушки погреба необходимо проверить эффективность работы смонтированной системы. Это связано с тем, что влага во время сушки должна удаляться и проще всего это сделать через вытяжную трубу. Для проверки сверните в рулон старую газету и подождите, пока она прогорит примерно на четверть.

После этого потушите ее таким образом, чтобы она продолжала тлеть. Если дым от газеты свободно удаляется через вытяжку, то система работает нормально, если нет, то нужно еще раз проверить правильность расчетов и высоту вывода трубного оголовка.

Просушку следует проводить в теплое время года, до закладки продуктов в погреб на хранение. Суть распространенных и доступных способов просушки заключается в повышении температуры воздуха внутри помещения, что спровоцирует усиленный воздухообмен и удаление испарившейся влаги через вытяжку.

Влагопоглощающие материалы

Возможен вариант, использования гигроскопичных веществ, типа негашеной извести, прокаленной поваренной соли или дорогих технических силикагелей, активно и эффективно поглощающих, различную влагу. Это очень продолжительные и затратные способы. Поэтому, правильно сделать вентиляцию в погребе своими руками, становится значительно дороже. Но, как показывает практика, использование влагопоглощающих материалов, заметно уменьшает количество влаги и хорошо стабилизирует оптимальный микроклимат, в подземном строение.

Пламя на входе в вытяжную трубу

Если зажечь большую свечу или простую спиртовку, а далее, поднести пламя к вытяжному отверстию, то воздух станет нагреваться и циркуляция ускориться. Поступающий с улицы сухой и теплый воздух, начнет заметно прогревать погреб. А значит, активно поглощать влагу и выводить на улицу. Однако, потребуется большое количество свечей и процесс нагрева воздуха, занимает несколько дней. Поэтому, такой способ нагрева, на много затратный и менее эффективный.


Свечи для просушки подвала

Использование источника тепла

Если установить источник тепла, прогреть помещение погреба, намного быстрее. Это может быть жаровня, печка-буржуйка, электронагреватель и да-же, обычная газовая горелка. Применение открытого огня, заставляет решать задачу, эффективного удаления продуктов горения: угарный газ и т.п. Поэтому, такой источник тепла, обычно опускают вниз на подвеске.

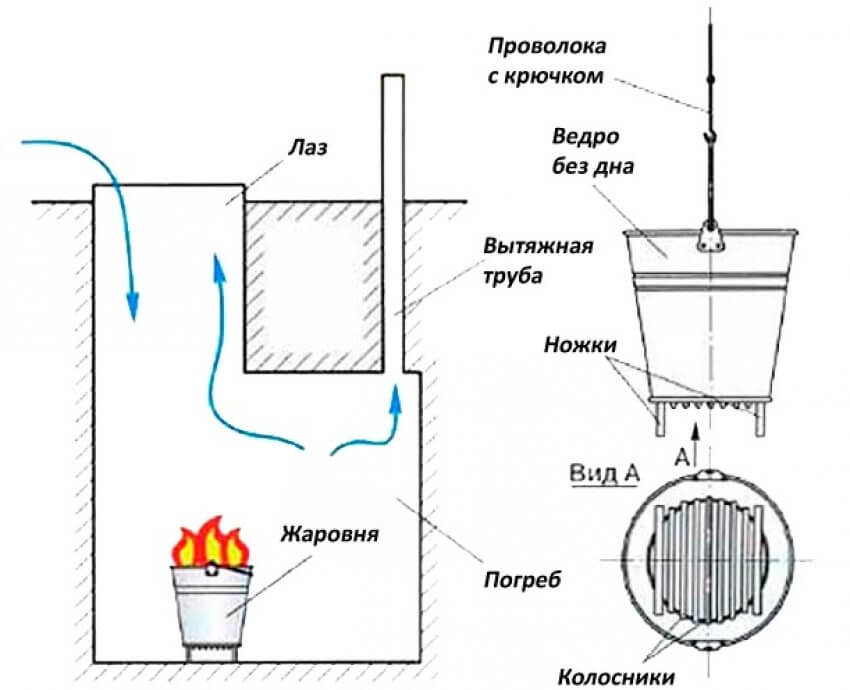

Сушка с помощью жаровни

Конечно, электронагреватели любой конструкции сравнительно безопасны. Такое преимущество связано, из-за отсутствия угарного газа. Но все-же, потребуют дополнительные финансовые траты ‒ оплата за электроэнергию. Поэтому, выбор оптимального и практичного способа прогрева подземного хранилища, остается только за вами.

Помимо, указанных выше мер, дополнительно, про эффективную борьбу с сыростью в подвале капитального строения, можно свободно прочитать, в информационной статье: «Как избавиться от сырости в подвале».

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

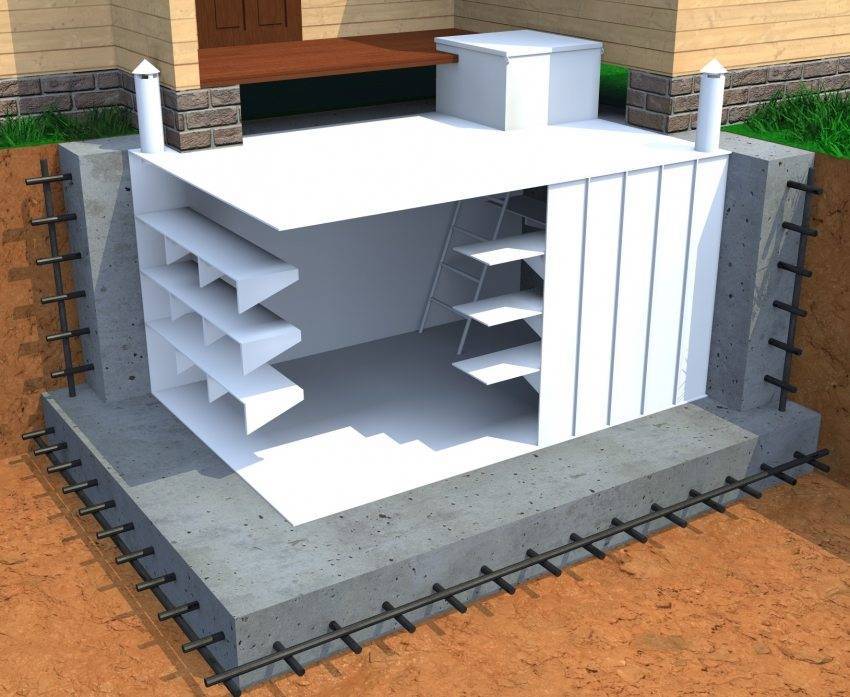

Требования к обустройству подвала

Приведем ряд рекомендаций по созданию в погребе необходимых условий:

важно не допускать проникновения в подвал солнечного света. Здесь должны отсутствовать окна, однако разрешено кратковременное включение искусственного освещения;
еще одной особенностью является создание оптимального температурного режима

Чтобы в помещении было теплее, одной из сторон он должен соприкасаться с домом;
должен быть обеспечен правильный воздухообмен в подвале – для этого оборудуется система вентиляции;
влажность также должна находиться на необходимом уровне – в пределах 90%. На этот показатель также влияет наличие вентиляции;
понадобится укладка качественной влагоизоляции, чтобы исключить возможное попадание внутрь погреба грунтовых вод.

Кроме того, вентиляция погреба зимой невозможна без установки качественной вытяжной системы. Однако чтобы такая система транспортировки воздуха работа максимально эффективно, должны быть соблюдены все правила по ее монтажу.

Схемы

Схем, по которым выполняется обустройство вентилирования подвала, три:

  1. стандартная система с одной трубой для вытяжки воздуха;
  2. установку двух труб — для отвода и поступления воздуха;
  3. принудительная аэрация.

Выбирают одну из схем в зависимости от типа подвального помещения, его расположения.

В яме

Для небольших погребов с отдельным выходом на поверхность вентиляция делается из одной трубы, которая позволяет устроить циркуляцию так, как это необходимо. Температура воздуха в погребе всегда плюсовая, даже зимой.

Более тёплые слои поднимаются вверх, по вытяжной трубе уходят наружу. На их место приходят холодные воздушные массы, поступающие через приточные клапаны в двери или люке, а затем, по законам физики, опускаются вниз, к полу. По мере прогревания воздух снова прогревается, устремляется вверх, и цикл повторяется.

Для подвала площадью не более 10 кв. м берут трубу не менее 16 см в диаметре, делают её двухканальной.

Совет Для эффективной циркуляции воздуха вентиляционный канал устанавливают на противоположной от входа стене, а воздушная среда в подвале полностью обновляется.

В гараже

Гараж нуждается в вентиляции так же, как любое помещение. Правильно организованная аэрация выводит из помещения вредные выхлопные газы, токсичные испарения, препятствует образованию конденсата на стенах и в смотровой яме. Автомобиль своевременно просушивается, металлические поверхности защищены от ржавчины.

Способы устройства вентиляции в гаражном помещении:

  • Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое — для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра.

    В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.

  • Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ — единственно возможный.
  • Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

В яме гаража

Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.

Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:

  • Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
  • Вторая более надёжная, но требует покупки вентилятора.

Правила обустройства естественной вентиляции:

  1. Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
  2. Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.

Предлагаем к просмотру видео о вентиляционной системе в яме гаража:

В частном доме

Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:

  1. Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
  2. Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.

Рекомендации по выбору системы воздухообмена

Они разделяются на естественные и искусственные. Выбор обосновывается несколькими факторами:

  • назначение подполья;
  • климатические условия;
  • финансовые возможности.

Тип системыПринцип функционирования
ЕстественныйНаибольшая эффективность достигается в холодное время года. Для качественной циркуляции требуется изрядная разница между температурой внутри и снаружи воздуховода. Недостатком является необходимость постоянно следить за температурным режимом погребка во избежание его промерзания.
КомбинированныйРекомендуется в районах с теплым климатом, так как с усилением жары на улице вентиляция может полностью прекратиться.
ИскусственныйПрименяют в случае нехватки созданного естественным путем притока-оттока, а также когда устраивается сложный воздухообмен.

Вентилирование путем природной циркуляции воздуха построено на основных законах физики и поэтому осуществляется за счет разницы температуры и давления внутри помещения с атмосферными параметрами.

1. При проектировании учитывается:

  • материал, используемый при строительстве подвала, так как бетонные постройки хуже поддаются естественной вентиляции, чем деревянные и кирпичные;
  • способ отделки стен: нанесенные штукатурные растворы и покраска уменьшают их воздухопроницаемость.

2. Длина трубы и ее диаметр зависят от площади помещения и берутся из расчета 25-26 см2 сечения воздуховода на 1м2.

3. Вытяжка выполняется из труб, материал которых обладает высокими эксплуатационными характеристиками. Это может быть асбест, пластмасса и оцинковка квадратного либо круглого сечения. Возможно самостоятельное изготовление деревянного короба из досок толщиной 3-4 мм.

Вид
Характеристики
Асбестоцементные
Влаго- и морозоустойчивы, не подвержены коррозии, но большая масса требует дополнительного крепления

Монтаж несложный, нужна осторожность из-за хрупкости.
Оцинкованный металл
Прост при установке, имеет сравнительно небольшой вес, при надлежащих условиях устойчив к коррозии, огнеупорен.
Пластиковые
Гладкая внутренняя и наружная поверхность делают их простыми в обслуживании. Легкие, влагоустойчивые, срок эксплуатации – не менее 25 лет

Запрещена установка в помещениях с высокой опасностью возгораний.
Древесина
Удобна в работе, имеет небольшой срок использования, подвержена гниению, легковозгораема.

Вытяжка должна быть выполнена грамотно, так как ее слабая работа не позволит создать нужный микроклимат, а сильная становится причиной сквозняков.

Особенности принудительной вентиляции

Принцип работы принудительной вытяжки очень напоминает естественную, за исключением одного момента – встроенного оборудования для принудительного потока воздуха.

От мощности такого устройства будет зависеть эффективность всей схемы, потому перед установкой необходимо провести правильный расчет мощности.

Возможна установка оборудования и в приточный, и в вытяжной каналы. Это бывает необходимым для больших подпольев со сложной конфигурацией составных помещений.

В таком случае следует прибегнуть к помощи специалиста для грамотного просчета согласованности поступающего воздуха и его выхода.

По организации контроля над климатом подвала гаража различают два типа систем вентиляции:

Автоматическая принудительная вентиляция подвала

Устройство такой системы предусмотрено в автономном режиме работы. При наличии специальных датчиков, система проверяет параметры температуры и влажности в погребе, самостоятельно включаясь при необходимости. После достижения оптимального состояния внутри подвала, система выключается.

Механическая вентиляция цоколя

Требует присутствия и участия владельца, контролирующего её работу и температурные показатели подвала. Вентиляция в подвале гаража в таком случае включается человеком, открывающим задвижки/заслоны и запускающим оборудование.

При любом типе вентиляции в гараже крайне важно определить диаметры выбранных труб. Использование профессиональных методик слишком специфично, потому прибегают к примерному, упрощенному, расчету

В соответствие с ним, считается, что на 1 квадратный метр площади погреба требуется 26 квадратных сантиметров сечения трубы ПВХ. Вытяжной патрубок для оптимального воздухообмена делается на 10-15% больше диаметром.

Недостатки принудительного воздухообмена

Принудительная вентиляция гаража с подвалом имеет свои недостатки. В частности, повышенный расход электроэнергии, особенно в случае установки двух вентиляторов.

Этот фактор необходимо учитывать при начале работ по её организации. Впрочем, при большой площади погреба такой вопрос отпадает сам собой.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

  • классическая система с одной вытяжной трубой;
  • схема с двумя трубами – притоком и вытяжкой;
  • принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

  1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
  2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
  3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

  • в земле снаружи здания;
  • прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

https://youtube.com/watch?v=hCtjCNuCjVU

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

  1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
  2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

  1. Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.

  2. Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.
  3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей.

  4. Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней — на уровне 0,2–0,5 м от пола.

  5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
  6. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.
  7. Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке.

  8. Устраните зазоры между трубами в цокольной и потолочной части, используя герметик.
  9. Смонтируйте в подвальном помещении на вытяжном канале сборник конденсата, оснащённый краном для удаления жидкости.
  10. Закрепите в верхней части вытяжной магистрали колпак, предохраняющий трубу от попадания осадков и способствующий усилению тяги.

  11. Смонтируйте защитные решётки на приточных каналах.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Как сделать естественную вентиляцию погреба

Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.

Несколько советов от профессионалов:

  • При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
  • Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
  • Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
  • Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.

Расчет диаметра воздуховодов и система их установки

Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.

Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.

Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.

Выбор материала воздуховодов

Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.

В продаже есть следующие виды изделий:

  1. Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
  2. Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
  3. Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.

Необходимые комплектующие

Мастеру потребуется следующий набор:

  • воздуховоды;
  • соединительные элементы;
  • герметик;
  • решетка;
  • грибки.

В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.

Этапы работы по монтажу вентиляции

После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:

  1. В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
  2. В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
  3. Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
  4. При выводе трубы через стену на ее конец надевают дефлектор или решетку.
  1. На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.

После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.

Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
