Заполнение системы отопления водой в частных домах

Порядок заполнения системы отопления водой

Так как вода является наиболее популярным теплоносителем, следует рассмотреть процесс заполнения системы отопления этим веществом более детально и учесть все нюансы его характеристик.

Вода имеет много примесей и минералов, которые при закипании оседают в виде накипи на стенках отопительного оборудования, что приводит к засорению системы и поломке. Поэтому прежде чем заполнять систему отопления, воду необходимо прокипятить. Если позволяют средства, то вместо кипячения можно приобрести дистиллят.

Вода содержит кислород, который способствует развитию коррозии. Способность воды к минерализации и выделению кислорода при нагревании приводит к выходу из строя оборудования, поэтому замену воды в системе отопления рекомендуется производить не чаще одного раза в год.

Прежде чем проводить работы по заполнению системы отопления, следует узнать требуемый объем теплоносителя. Для этого следует суммировать объем всех основных элементов отопительного оборудования:

  • котел;
  • расширительный бачок;
  • радиаторы;
  • трубы.

Обычно производители указывают объем в технической документации, прилагаемой к оборудованию. Если не удалось найти данную информацию, то существуют специальные таблицы с усредненными показателями, которые можно применить при расчетах.

Если заполнение системы теплоносителем связано с очередной заменой в профилактических целях, то старую воду необходимо предварительно слить в подготовленную тару. Порядок проведения работ будет следующим:

  1. Открутить ниппель для сброса избыточного давления.
  2. Открыть вентиль в верхней точке, а в нижней плавно открывается сливной кран. Во избежание возникновения гидроудара открытие вентилей должно быть медленным и постепенным.
  3. Удалив воду, при помощи насоса следует прочистить всю систему промывочной жидкостью, а затем чистой водой.
  4. Проверить наличие протечек и в случае обнаружения — устранить. При необходимости заменить устаревшие прокладки в радиаторах.
  5. Заполнить систему теплоносителем. Для этого к нижней точке следует подключить электронасос. Заливка воды производится через нижнюю точку, при этом верхний вентиль должен быть открыт. Когда из верхней точки польется вода, процесс заливки окончен.

Далее необходимо удалить воздух из системы. Для этого на всех основных узлах отопления открываются вентили. К верхней точке присоединяется прозрачный шланг и опускается в резервуар с водой. Подключив насос, трубы и радиаторы заполнять до тех пор, пока из шланга не пойдет вода без пузырьков.

Устранение протечки воды.

Удаление воздуха из системы.

После того как оборудование дегазировано, подключается циркуляционный насос без нагрева. Если никаких неполадок не обнаружено, то следует подключить источник тепла и протестировать систему отопления, проверив на равномерность нагревания всего оборудования. Для этого можно использовать тепловизор или специальный измеритель температур.

В том случае, если теплоноситель заливается в только установленное оборудование, порядок заполнения будет аналогичным.

Виды конструкций

Системы отопления могут иметь естественную или принудительную (искусственную) циркуляцию теплоносителя

Первый вариант – классический тип формирования магистрали с расширительным баком, который монтируется под потолком и получает нагретую воду от котла или печи. Жидкость самотёком перемещается по трубкам к батареям. Такой способ надёжен и лёгок в обустройстве, оптимально выполняет свои задачи в помещениях с небольшой площадью.

Естественная циркуляция

Принудительная (искусственная) циркуляция

Современные приборы практически повсеместно снабжаются встроенными насосными системами для циркуляции. Они позволяют организовывать более сложные и масштабные отопительные магистрали для крупных площадей.

К твердотопливным котлам насос подсоединяется отдельно. Это связано с сильным нагревом оборудования во время сжигания топлива.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Некоторые системы (например, тёплый пол) могут быть установлены только с искусственной циркуляцией, с самотечной схемой они не будут функционировать.

Отопительные схемы также могут быть закрытого и открытого вида:

  • Старые варианты отопления зачастую имели открытый тип конструкции. С нагревом рос уровень жидкости в бачке и уменьшался по мере остывания. Специальный патрубок служил для сброса пара и чрезмерного давления на улицу либо в канализацию, чтобы предотвратить перегрев магистрали.
  • Современные устройства закрытого типа с этой целью оснащаются расширительным резервуаром, компенсирующим рост давления. Для твердотопливных агрегатов предусматривается более крупный бачок, а также клапан для выведения пара и автоматическая водная подпитка.

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

  • Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
  • Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
  • Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
  • Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

  • Выход воздуха из системы (кран Маевского);
  • Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Вода или антифриз – сравнение параметров

Вода – распространенный природный элемент, повсеместно используемый в качестве теплового носителя, но из-за слишком высокой точки замерзания, ее приходится заменять в бытовом отоплении на гликолевые антифризы, имеющие в сравнении с водой следующие показатели:

  • Их удельная тепловая емкость на 15% ниже, чем у воды, это означает, что при одинаковом объеме гликоль накапливает на 15% меньше энергии при нагреве и соответственно меньше отдает. Следовательно, для транспортировки одинакового с водой количества тепла в единицу времени его скорость перемещения по трубопроводу должна быть больше на ту же величину.
  • Плотность незамерзаек чуть выше (на 5 – 10%) воды, а вязкость на 30 – 50% превышает водные показатели – это значит, что при движении жидкости по трубопроводу гидравлическое сопротивление возрастает. Если сравнивать с водным теплоносителем, циркуляционному насосу потребуется больше мощности и соответственно потребления электроэнергии для перемещения равного с водой объема антифриза.
  • Их тепловой коэффициент расширения на 30 – 40% больше воды, при нагреве гликолевый теплоноситель возрастает в объеме на 5%, расширение несущественно, но иногда может понадобиться гидробак чуть большего объема.
  • Из-за низкого поверхностного натяжения они на 50% более текучи, чем вода – это предъявляет повышенные требования к герметизации. Обычные резиновые прокладки придется менять на паронитовые, нередко случается, что внутренние прокладки радиаторов отопления не рассчитаны на работу с гликолями и придется принимать меры по устранению утечек между секциями (у современных радиаторов обычно таких проблем не бывает).

Рис. 2 Свойства антифриза в сравнении с водой

  • Существенный недостаток относительно дешевых незамерзаек на основе этиленгликоля – высокая опасность для здоровья человека, вещество является ядовитым со смертельной концентрацией 2 мг. на 1 кг. веса. Поэтому этиленгликоль запрещено заливать в системы с открытым накопительным баком на чердаке, контур должен быть замкнут.
  • Они имеют малый срок эксплуатации, рассчитанный на 10 сезонов и составляющий не более 5 лет, связано это с разложением антикоррозийных присадок в процессе работы. После этого придется сливать антифриз из системы, утилизировать (с ядовитым этиленгликолем это определенная проблема) и заливать в контур новый теплоноситель – это повлечет неоправданные финансовые расходы.
  • В отличие от нейтральной воды, некачественные или просроченные гликоли в определенный период разлагаются, образуя твердый осадок, забивающий фитинги и разрушающий трубопроводную арматуру.
  • Еще один существенный недостаток незамерзающих теплоносителей – относительно высокая стоимость, 20-литровая канистра этиленгликоля с кристаллизацией при -30º С обойдется в 15 у.е., цена такого же объема пропиленгликоля будет составлять 30 у.е.
  • Следует также отметить, что при эксплуатации антифризы весьма чувствительны к критическим температурам – при перегреве входящие в их состав гликоли и присадки разлагаются с образованием твердых нерастворимых осадков и кислот. Это приводит к появлению нагара на нагревательных элементах котла, соприкасающихся с тепловым носителем, металлы подвергаются разрушительной коррозии, также страдают и уплотнительные элементы. Процесс сопровождается повышенным пенообразованием, приводящем к завоздушиванию системы и нарушению ее функционирования.
  • Они имеют ограничения в использовании, запрещено их применение в электролизных котлах и трубопроводах из оцинкованной стали – металл подвергается усиленной коррозии с образованием нерастворимого осадка из белых хлопьев.

Рис. 3 Особенности теплоносителей на основе гликолей и их стоимость

  • Существенный недостаток использования антифриза – отказ многих производителей котлов для отопления в их гарантийном обслуживании, если в систему заливаются гликоли.
  • Единственным и главным преимуществом антифризов в сравнении водой является низкая температура замерзания, доходящая до -70º С. Даже при замерзании более высокотемпературного состава (его получают после разведения водой в определенной концентрации) вещество превращается в желеобразную массу с минимальным расширением. Поэтому, если заливать антифриз в систему отопления, целостность труб и котла гарантирована при любых природных отрицательных температурах замерзания контура.

Рис. 4 Антифриз в системе отопления частного дома – инструкция

Как понять, что вода в системе отопления не соответствует нормам

Вода из водоемов, скважин и горводопровода — гарантированно обладает высокой жесткостью, чтобы напрямую ее использовать в котле, только с разными показателями. Любая из них является опасной для котла и водонагревательного оборудования.

В этом можно убедиться, самостоятельно, проведя экспресс-анализы с применением тестов-полосок для определения жесткости воды. Их можно приобрести в магазинах бытовой техники или зоомагазинах.

Жесткость воды определяется в градусах (°Ж). По ГОСТ № 31865 от 2012 установлены следующие показатели жесткости, по которым классифицируется природная вода:

  • не выше 2°Ж — мягкая;
  • не выше 10°Ж — средняя;
  • выше 10°Ж — крайне жесткая.

Для использования в котлах вода с жесткостью 2-5°Ж уже является опасной, поскольку способствуют накипеобразованию, поэтому потребуется ее очистка со смягчением воды.

Зачем сливают теплоноситель?

Начать тему стоит с ответа на вопрос, зачем вообще сливать теплоноситель из системы. Владельцы стальных батарей сразу насторожатся и запротестуют, мол, коррозия и все дела. А вот хозяин биметаллических устройств наоборот озадачиться, в самом деле, зачем делать эту работу?

Теплоноситель для систем отопления

Ответ на вопрос индивидуален для каждого владельца частного дома, но сейчас стоит обозначить, что тем, кто использует:

  • стальные радиаторы и такой же трубопровод;
  • чугунные батареи в сочетании со стальными трубами

…это просто необходимо.

Всем остальным, отдавшим предпочтение алюминиевым моделям и трубам из пластика можно отказаться от этой работы. Таким образом, в начале сезона холодов владельцам таких систем достаточно просто добавить теплоноситель и проверить давление в расширительном баке отопления частного дома.

Схема ручной подпитки

Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).


В настенных двухконтурных теплогенераторах подпиточный вентиль расположен снизу, где подключаются трубопроводы Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:

  • тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
  • тарельчатый (пружинный) обратный клапан;
  • кран шаровой;
  • соединительные муфты, фитинги.

Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:

  1. Тройник врезается в обратку отопления после циркуляционного насоса.
  2. К отводному патрубку тройника подсоединяется обратный клапан.
  3. Следом ставится шаровой кран.

Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.

Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:

  1. Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.

    В процессе подпитки воздушные пузыри выходят через крышку бачка, максимальный уровень отслеживается по истечению воды из верхнего штуцера через трубу

  2. Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.

Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:

Особенности и преимущества

Отопительные системы различаются по конфигурации расширительного бака — специальное емкости, компенсирующей тепловое расширение теплоносителя. Открытый бак устанавливается в гравитационной системе — жидкость по трубам движется без установки циркуляционного насоса на отопление. Перемещение теплоносителя происходит за счет естественной циркуляции среды, меняющей плотность при нагреве и под воздействием силы тяжести.

Особенность закрытой системы — использование расширительного бака закрытого типа, который представляет собой герметичную емкость, оснащенную эластичной мембраной внутри. За счет этого обеспечивается эффективная работа под давлением и исключается контакт жидкости с воздухом.

Внутреннее устройство расширительных баков закрытого типа

С принудительной циркуляцией

Система отопления закрытого типа в частном доме может иметь в составе циркуляционный насос, заставляющий теплоноситель активно перемещаться, максимально прогревая все приборы отопления или контур теплого пола.

Закрытая система отопления с принудительной циркуляцией имеет ряд преимуществ:

нагрев жидкости, находящейся под давлением, происходит быстрее;
снижается риск завоздушивания трубопровода и радиаторов;
предотвращается испарение теплоносителя (что особенно важно при использовании антифриза), проникновения в жидкость кислорода, провоцирующего коррозию металлических элементов системы;
за счет монтажа мембранного бака внизу рядом с котлом, а не в верхней точке контура, как в открытых системах, упрощается монтаж и обслуживание;
движение жидкости под небольшим давлением упрощает расчет и монтаж трубопровода — в отличие от гравитационной системы, в данном варианте нет жестких требований к углу наклона труб и можно использовать трубы меньшего диаметра;
отсутствует необходимость использовать трубы большого диаметра и монтировать их открытым способом, чтобы иметь доступ к любому участку системы для ликвидации воздушных пробок.

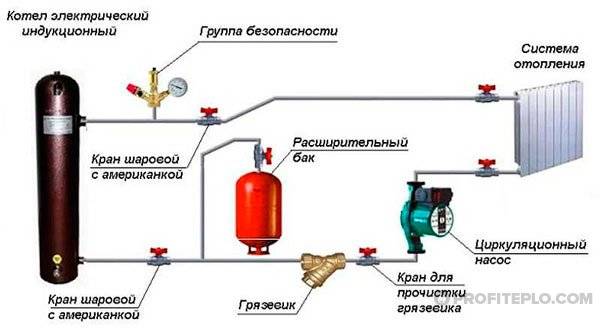

Пример с индукционным котлом

Система отопления частного дома с циркуляционным насосом и мембранным расширительным баком обеспечивает более качественный обогрев помещений по сравнению с гравитационной. Но при этом имеет один существенный недостаток — энергозависимость. Работа насоса требует электричества, поэтому данный вариант не подходит для построек в удаленной местности с недостаточно качественным электроснабжением или полным его отсутствием.

С естественной циркуляцией

Гравитационная система отопления энергонезависима, и в этом ее преимущество. Обычно это система отопления с твердотопливным котлом или печью, реже используются жидкотопливные агрегаты.

Отопление без насоса подходит для жилища относительно небольшой площади, при этом важно правильно рассчитать диаметр труб для каждой части системы и спроектировать схему их монтажа, соблюдая оптимальный угол наклона звеньев трубопровода. Необходимо снизить риск завоздушивания и обеспечить эффективное продвижение теплоносителя

В закрытую систему отопления с естественной циркуляцией можно в любой момент добавить циркуляционный насос, повысив ее эффективность. Это оптимальный вариант для местности, где есть проблемы с электроснабжением. В этом случае при временном отсутствии электричества дом не останется без тепла — система закрытого типа в частном доме будет работать как гравитационная.

Естественная циркуляция

Варианты устройства однотрубной системы

Магистраль водяного отопления в обязательном порядке снабжается расширительным баком, выравнивающим давление. Он принимает излишки теплоносителя при расширении и возвращает его в трубопровод при остывании, не допуская скачков давления. Существует два принципиально отличающихся типа расширительных баков – открытый и закрытый. От того, какой из них будет встроен в магистраль, будет зависеть и вид системы отопления.

Открытая система отопления

Система отопления открытого типа предполагает прямой контакт теплоносителя с атмосферой. Используется при устройстве энергонезависимого или комбинированного отопления. Открытый расширительный бак представляет собой цилиндрическую или прямоугольную емкость, частично или полностью открытую. На определенном уровне выполняют отвод для слива излишней жидкости на улицу или в канализацию.

В схему открытой системы отопления с принудительной циркуляцией бак расширения включают непосредственно после котла, отвод устраивают в самой высокой точке магистрали. Сама емкость должна располагаться выше всех подключаемых приборов, поэтому часто бак выводят на чердак. В этом случае его необходимо утеплять при отрицательных температурах.

В связи с соприкосновением теплоносителя и воздуха в емкости бака, происходит насыщение горячей воды кислородом и ее естественное испарение. Отсюда вытекают ограничения и недостатки такой схемы:

  • Требуется постоянно следить за уровнем теплоносителя в баке и пополнять его вовремя;
  • Необходимо соблюдать уклоны трубопровода (5-7 градусов), чтобы высвобождающийся в магистрали воздух стравливался в расширительный бак и атмосферу;
  • Нельзя использовать антифриз вместо воды, поскольку он выделяет токсичные вещества при испарении;
  • Присутствие кислорода в теплоносителе снижает срок эксплуатации отопительных приборов со стальными деталями.

Внимание! Отсутствие уклонов при монтаже трубопровода открытой системы отопления приведет к завоздушниванию магистрали. Однако у открытого отопления есть и плюсы:

Однако у открытого отопления есть и плюсы:

Однако у открытого отопления есть и плюсы:

  • Не требуется следить за давлением в магистрали;
  • Подпитку теплоносителя можно осуществлять даже ведром, просто доливая его в емкость расширительного бака до необходимого уровня;
  • Даже при наличии небольших протечек система будет исправно функционировать – до тех пор, пока в трубопроводе будет достаточное количество воды.

Схема системы отопления открытого типа с принудительной циркуляцией

Закрытая система отопления

Схема закрытой системы отопления с принудительной циркуляцией на данный момент имеет наибольшее распространение. Она представляет собой замкнутую гидравлическую магистраль, полностью закрытую от доступа воздуха.

Закрытая система водяного отопления подразумевает использование расширительного бака мембранного типа. Он представляет собой герметичный металлический корпус цилиндрической формы, внутренняя полость которого разделена мембраной. Одна часть наполнена воздухом, а во вторую выдавливается из магистрали вода, объем которой увеличивается при нагреве.

Устанавливать мембранный расширительный бак можно в любом месте магистрали, но для удобства обслуживания его подсоединяют к «обратке» – рядом с котлом.

Особенностью закрытой схемы является наличие небольшого избыточного давления в магистрали. Поэтому закрытая магистраль в своем составе должна содержать группу безопасности. Данный узел устанавливается на выходящем из котла трубопроводе (подающем) без запорной арматуры. Содержит манометр, воздухоотводчик и предохранительный клапан для сброса воды в аварийном режиме.

Важно! В схему закрытой системы обязательно включают группу безопасности

  • Находящийся под давлением теплоноситель быстрее прогревается;
  • Вероятность завоздушивания отопительной магистрали практически исключена;
  • Возможно наполнение антифризом, так как теплоноситель не испаряется и не насыщается кислородом (актуально для зданий периодического пользования);
  • Удобство обслуживания – все устройства, обеспечивающие функционирование, контроль и безопасность системы, устанавливают в одном месте;
  • При использовании современного оборудования можно сделать закрытую систему отопления полностью автоматизированной и интегрировать ее с программами типа «умный дом».

Недостаток – энергозависимость. Решается приобретением автономного генератора.

Схема системы отопления закрытого типа с принудительной циркуляцией

Из чего состоит система отопления

В основном для обогрева частных домовладений выбираются водяные системы. Для этого традиционного варианта, как проще сделать отопление в частном доме, характерен высокий универсализм, позволяющий использовать для нагрева доставляемого в помещения теплоносителя практически любое топливо. Кроме того, в водяных системах нередко используется комбинированный нагрев, дающий возможность оперировать несколькими разновидностями энергоносителей.

В состав любой отопительной системы для частного дома входят следующие элементы:

  1. Источник нагрева.
  2. Система труб, с необходимым оснащением.
  3. Отопительные приборы – батареи или нагревательные контуры системы теплого пола.

Чтобы обрабатывать и управлять теплоносителем, а также иметь возможность обслуживать отопительную систему, применяется дополнительное оборудование.

Под дополнительным оборудованием имеются в виду следующие приборы:

  • Бачок расширения.
  • Циркуляционный насос.
  • Гидравлический разделитель.
  • Коллектор распределения.
  • Буферный бак.
  • Бойлер косвенного нагрева.
  • Элементы автоматизации системы.

Для принудительной циркуляции нагретой воды используют насос. Если же в системе имеется несколько контуров, для разграничения которых используется гидрострелка или буферная емкость, потребуется 2 и более насосов. При этом буферная емкость выполняет роль и гидравлического разделителя, и теплоаккумулятора. Обычно тепловой циркуляционный контур отделяют в тех случаях, когда обустраивается отопительная система повышенной сложности. В основном это характерно для коттеджей с несколькими этажами.

Распределяющие коллекторы применяются в нагревательных контурах теплых полов или в лучевых радиаторных контурах. Конструкция нагревателя косвенного нагрева состоит из емкости и змеевика, где осуществляется нагрев воды для ГВС от теплоносителя. Чтоб следить за показателями температуры и давления воды, система оснащается термометрами и манометрами. При помощи приборов автоматизации – датчиков, терморегуляторов, контроллеров и сервоприводов, наблюдают за параметрами теплоносителя и управляют ими в автоматическом режиме.

Вывод

Вывод очень простой. Для того, чтобы не было проблем, надо правильно выбирать схему отопления (закрытую двухтрубную) проектировать в системе удобные места для заливки и спуска теплоносителя, при ее создании следить за уклонами труб. И не будет у вас никаких проблем! Будете жить и радоваться!

А если вы живете в доме не постоянно, а только приезжаете пару раз за зиму, то вместо использования антифриза я бы очень сильно подумал бы об электрическом отоплении. Будет в разы дешевле, кстати.

Надеюсь, процесс заливки вашей системы отопления не принесет вам отрицательных эмоций. Дмитрий Белкин

Статья создана 09.09.2015
