Каким должен быть уклон канализационной трубы по строительным нормативам

Подводящая труба к септику

По подводящей трубе в септик попадают хозяйственно-бытовые стоки из дома в септик. Данная труба должна быть специальной канализационной для наружного применения, чаще всего 110 мм, реже 160 мм. Данная труба не должна иметь углов 90 градусов, длина не более 15 м (по СНИПу каждые 15 м нужно устанавливать смотровой ревизионный колодец), уклон 1,5-2 см на 1 м трубы.

Все септики имеют такой параметр как глубина подводящей трубы. Данный параметр взят не с потолка, а рассчитан инженерами производящими септики и отклонение от данного параметра не просто нарушение требований, а так же нарушает эффективность работы септика. Обычно глубина подводящей трубы варьируется от 400-1000 мм, 800-1500 миди, 1400-2000 мм лонг.

Подводящая труба должна утепляться вспененной подложкой (энергофлекс, тилит и др.), так же утеплить можно специальной пенополиуретановой скорлупой. Утепление не является панацеей, в принципе есть объекты, в которых ничего не замерзает и без утеплителя.

Если Вы задались вопросом, что вода в трубе замерзнет ведь глубина промерзания 1,8 метра, то хотим Вас успокоить, глубина промерзания по СНИПу действительно 1,8 м, но она рассчитана на напорный трубопровод. В канализационной трубе нет воды под давлением, вода там не стоит, она стекает при правильном уклоне трубы, а значит замерзать нечему. Можно смело закапывать трубу до 1 метра.

Обогрев греющим кабелем можно сделать только при необходимости если у Вас бывают сильные морозы. Его можно смонтировать заранее, но включать только в пиковые холода.

Какие виды труб использовать для укладки в землю

Укладывая канализационные трубы в землю, стоит знать, что тут не подходят те же трубы, которые были изначально предназначены для создания сети внутри помещений. Тяжелые слои грунта постепенно способны нанести серьезные деформации стенкам труб, сплющивая их, что может привести даже к абсолютному перекрытию трассы. Одним из самых неприятных последствий будет то, что придется полностью переделывать всю работу, что особенно некстати на уже благоустроенных участках возле дома, когда земляные работы просто уже невозможны или нежелательны. Кроме того, ситуация грозит стать критической, и работы потребуются максимально срочно, поскольку использовать канализационную систему будет нельзя во избежание других проблем.

Для наружных работ применяют трубы с толщиной стеной не менее 3,2 мм, чтобы они могли выдержать соответствующую нагрузку. Обычно они имеют рыжую окраску, но иногда встречаются варианты серого или насыщенного черного цвета. Именно такие трубы следует укладывать в подземные конструкции, чтобы они выдержали тяжесть насыпанной поверх труб земли.

Дополнительные рекомендации

В процессе проектирования и прокладки нужно обращать внимание еще на несколько моментов:

1. Естественная усадка. Грунт может утрамбоваться под действием внешних факторов, в результате чего меняется наклон.
2. На отдельных участках желательно поставить ревизионные люки с шагом 30-40 см на случай засорения при плохом оттоке. С это же целью специалисты соединяют трубы под углом не менее 120°.
3. Расчеты проводятся, начиная от выходящей точки канализации, но монтаж всегда происходит в обратном порядке – по направлению от сливного колодца.
4. Проект составляется так, чтобы длина линии была минимальной. Чем короче магистраль, тем меньше вероятность засорения или поломки.

Правильное расположение канализационных стоков позволяет избежать засорений и обеспечить длительный срок службы всех коммуникаций.

Оптимальный вариант расчетов – ориентировка на нормы СНиП и учет индивидуальных особенностей здания и расположения санузлов. По завершению монтажа до закапывания траншеи все элементы магистрали проверяются на герметичность и надежность оттока.

Соблюдение нормативных параметров наклона труб при укладке канализации

Угол наклона водоотводящих сетей не является неизменной величиной

Норма данного показателя зависит от следующих факторов:

• Расчетного диаметра прокладываемого трубопровода.
• Вида материалов, применяемых для прокладки канализационной магистрали.
• Используемой схемы монтажа линии сточной воды.

Для полноценного водоотведения нечистот важно правильно спроектировать уклон сетевой разводки. Если домашняя сеть водоотведения и сброса нечистот монтируется самостоятельно, то не следует впадать в крайности и принимать слишком крутой или минимальный угол наклона. Если домашняя сеть водоотведения и сброса нечистот монтируется самостоятельно, то не следует впадать в крайности и принимать слишком крутой или минимальный угол наклона

Если домашняя сеть водоотведения и сброса нечистот монтируется самостоятельно, то не следует впадать в крайности и принимать слишком крутой или минимальный угол наклона.

Минимальный уклон

Прокладка канализационной трубы с минимальным уклоном создает предпосылки к зарастанию полости твердыми наростами Канализационная сеть, проектируемая с минимальным наклоном, не создает необходимых условий для перемещения сточной воды самотеком. В таких инженерных коммуникациях могут происходить следующие негативные явления:

• Наблюдается снижение скорости потока, плотные частицы стоков не смываются водой и оседают на стенках коммуникации.
• Происходит постепенное накопление твердых фракций и, как следствие, возникает засор внутренней полости.
• В жилых помещениях появляется неприятный запах. Это досадное явление связано задержкой сточных вод, в которой содержатся примеси частиц с различной плотностью. Внутренняя полость начинает покрываться иловыми наростами, которые служат источником неприятных запахов.

Для устранения возникших проблем инженерную водоотводящую коммуникацию, выполненную с нарушениями технических требований, придется регулярную прочищать и проводить ревизию всей домашней сети.

Схема монтажа канализации в квартире

Крутой наклон

Прокладка домашней сети сточных вод с линейным максимальным уклоном коммуникации также не является правильным решением. При такой разводке создаются предпосылки для частных профилактических прочисток. Необходимость дополнительной чистки обусловлена следующими факторами:

1. Высокая скорость интенсивного водяного потока не смывает твердые фракции, которые оседают на внутренней поверхности.
2. Происходит наслоение жестких фекальных частиц стенок трубной полости. Жесткие слои фекалий спрессовываются в твердые накопления и мешают свободному перемещению стоков.
3. Запорная арматура и стыки труб для овода отработанной воды подвергаются дополнительной нагрузке, что может привести к аварийным ситуациям, поломкам и разгерметизации водоотводящей сети.

Подробно ознакомившись с негативными последствиями неграмотной организации водоотведения бытовых стоков, можно сделать вывод, что лучше всего проводить прокладку безнапорной канализации согласно техническим правилам и требованиям СНиП.

Как подобрать угол уклона — несколько возможных вариантов

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;
2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
3. Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.

На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.

Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.

Правила монтажа и требования СНиП

В том случае, если хоть один элемент канализационной системы не правильно установлен, нормально использовать такую систему не получится. Как известно, пластиковые трубы под весом земли могут поддаваться деформации. Если некоторые элементы системы неправильно зафиксированы, со временем они опустятся и поменяют угол стока.

Угол уклона на 1 метр в канализации можно рассчитать при помощи примерного отклонения во время посадки канализационных труб. Над такими трубами сооружают специальные крепления, таким образом, максимальный уклон труб может достигать 10%. Такого процента достаточно для нормального слива.

Выполнять такие замеры необходимо:

• На этапе конструирования;
• После откачки сливной ямы.

Надо проверить не только части системы, но и длину труб. Необходимо получить одинаковые показатели уклона. По рекомендации специалистов уклон необходимо выполнять постепенно на 7 см по всей длине прокладки.

Если вы не уверены в своих силах, то лучше обратиться к профессионалам

Минимальный наклон ливневой трубы должен соответствовать СНиП, для этого нужно знать, сколько градусов подразумевает нормативный контруклон, при этом учитывается глубина и ее нормы. Для того чтобы определить необходимый уклон, нужно посчитать и проверить уровень. Самостоятельно нужно обозначить сколько сантиметров водопроводных труб. Сделать остальные расчеты ливневки поможет таблица. Для того чтобы понять, по каким правилам в квартире прокладывается наружная установка и внутренняя фановая труба, нужно рассчитать в промилле уровень напорной воды, учесть величину труб и показатель самотека.

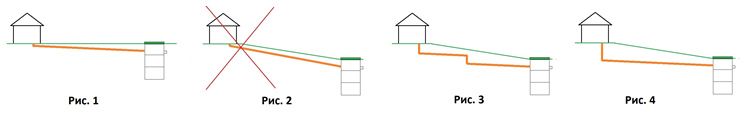

Как обустроить трассу на наклонном участке

Важнейшим моментом обустройства канализационных систем является вопрос прокладывания трассы на участках, которые имеют природный уклон. Ведь на ровном участке уклон с нужным углом сделать нет никакой проблемы, а вот на склонах имеется целый ряд трудностей! Если проложить трубу просто параллельно участку земли, имеющему склон, то соблюсти необходимый правильный уклон невозможно, и это приводит к образованию засоров на участке трубы.

В этом случае требуется внимательно продумать подробный план обустройства канализационной сети, чтобы соблюдать уклон, предусмотренный нормативами. Иногда это требует очень серьезных земляных работ, поскольку приходится заглублять конструкции на более внушительную глубину. Только так в некоторых случаях возможно сохранить правильный угол наклона, чтобы не было в итоге различного рода проблем.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

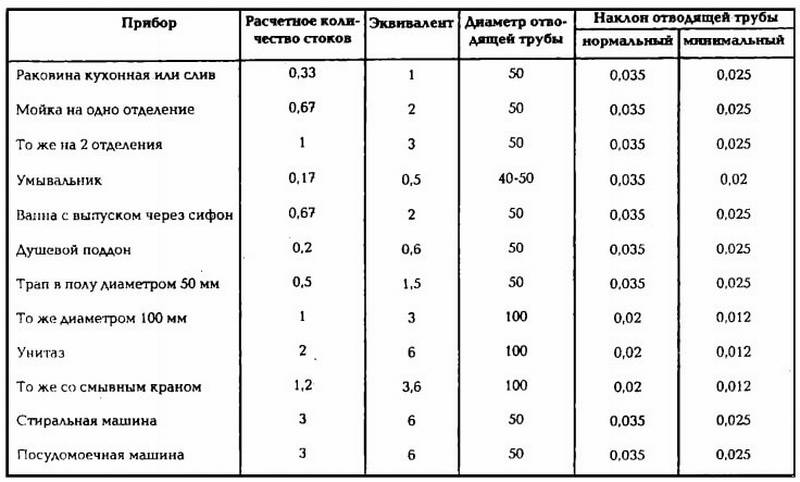

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

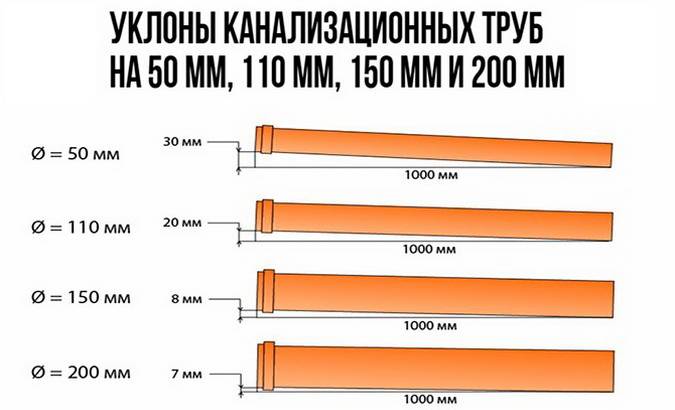

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

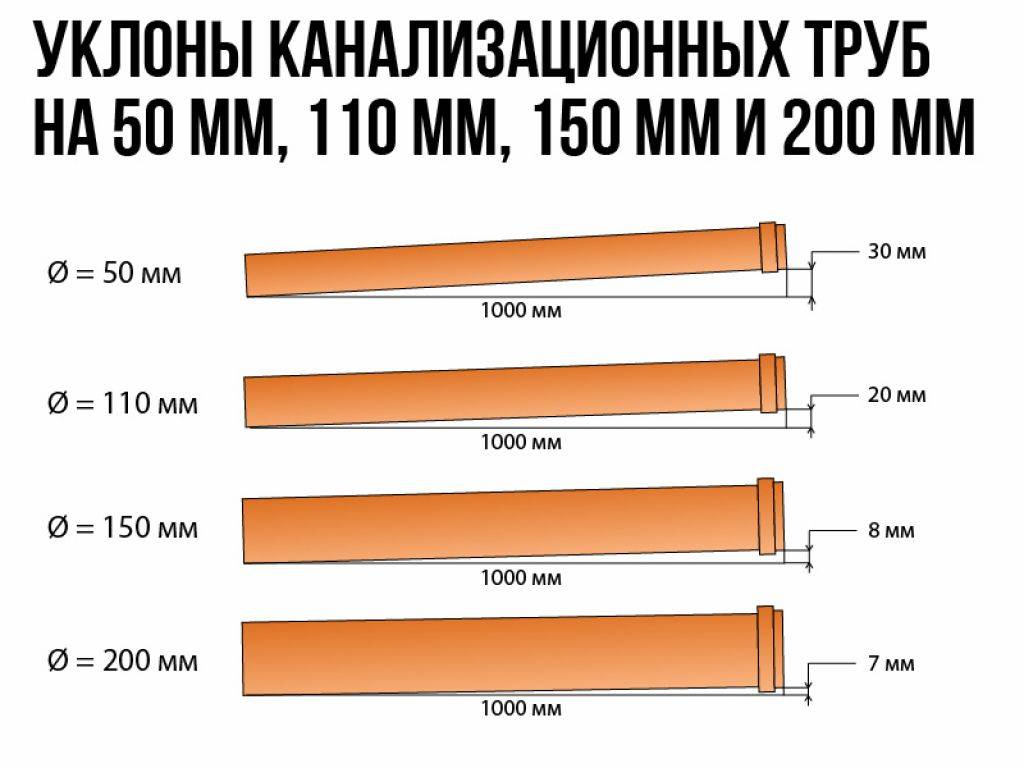

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Выдерживаем угол

Угол наклона – половина всей работы. Основная часть приходится на выдержку этого показателя при монтаже канализационной системы. Мастера пользуются специальным угломером.

Если угломер не работает, нет возможности им обзавестись, специалисты обходятся простым уровнем. Есть пара методов:

1. на стене начертить линию, соответствующую градусу уклона. Приложить строительный уровень, нанести отметки в районе пузырька. Устанавливается труба, относительно положения отметины. Метод не идеальный, так как допускает погрешности;
2. к метровому уровню приложить специальную накладку. Последний элемент будет соответствовать углу наклона.

Каким образом подобрать угол наклона?

В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя:

Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон

Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (cмотим ниже)

Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков

Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.

Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.

Для чего рассчитывать уклон?

Благодаря организации уклона канализации получится избежать:

Застаивания воды. Довольно частая проблема всех, у кого имеется система канализации.

Заиливания. Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.

Прорывов трубопровода.

Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.

Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.

Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.

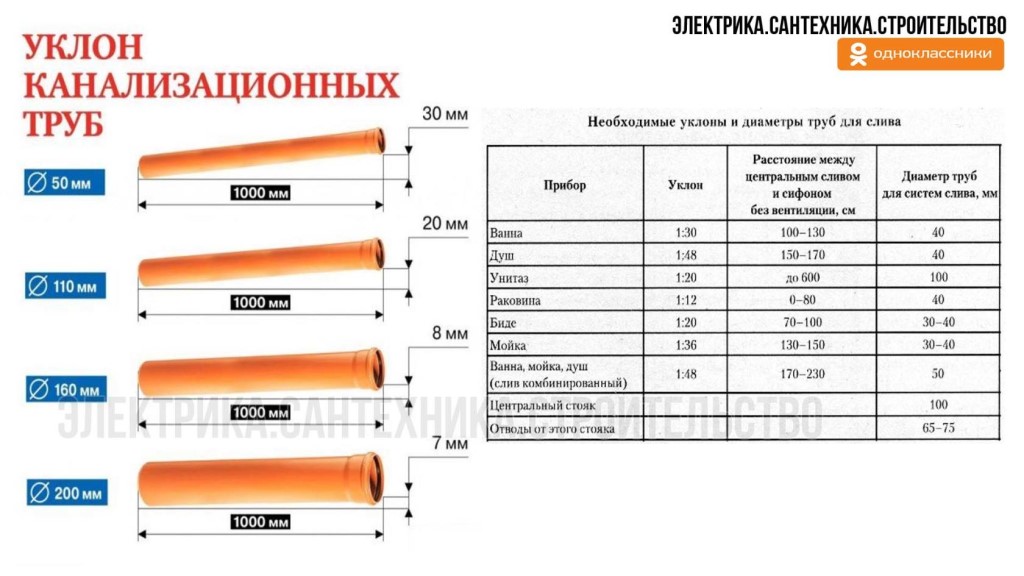

Превышение на погонный метр

Чем больше диаметр трубопровода, тем меньше величина превышения

Как правило, уклон канализации на 1 метр согласно СНиП определяется не в градусах, а в величине, которая выражается в соотношении превышения одного конца трубопровода над другим к погонному метру длины.

Чтобы вы знали, какой уклон труб делать на погонный метр, можете воспользоваться следующими данными:

• Для элементов сечением 50 мм минимальная величина равна 0,03 промилле, то есть один край метрового изделия должен быть выше второго на 30 мм.
• Трубопровод диаметром 110 мм должен иметь превышение, равное 0,02. Это значит, что один край выше другого на 20 мм при длине 1 метр.
• Трубопровод сечением 160 мм должен иметь минимальный наклон 0,008 промилле. Значит, превышение метрового участка составляет 8 мм.
• Элементы с размером 200 мм должны иметь превышение 0,007 промилле, то есть один конец метрового отрезка выше другого на 7 мм.

Важно: чем больше диаметр трубопровода, тем меньше величина превышения. Чтобы произвести расчет уклона канализационного трубопровода определённой длины, необходимо минимальный наклон, который определяется с учётом сечения элемента, умножить на её общую протяжённость. Например, начало элемента диаметром 110 мм протяжённостью 10 м должно быть выше конца на 20 см, поскольку 10 м х 0,02 (минимальный наклон для трубопровода сечением110 мм) = 0,2 метра или 20 см

Например, начало элемента диаметром 110 мм протяжённостью 10 м должно быть выше конца на 20 см, поскольку 10 м х 0,02 (минимальный наклон для трубопровода сечением110 мм) = 0,2 метра или 20 см

Чтобы произвести расчет уклона канализационного трубопровода определённой длины, необходимо минимальный наклон, который определяется с учётом сечения элемента, умножить на её общую протяжённость. Например, начало элемента диаметром 110 мм протяжённостью 10 м должно быть выше конца на 20 см, поскольку 10 м х 0,02 (минимальный наклон для трубопровода сечением110 мм) = 0,2 метра или 20 см.

Как определяется точное значение

Для некоторых, расчет уклона может показаться сложным, а все потому, что в справочных изданиях норма уклона указана в виде дробей 0,04 или 0,008. Если вы привыкли ориентироваться по градусам, то эти цифры могут быть и вовсе не понятны. На самом деле все просто. Дробь – это соотношение значения понижения трубы к длине трубы. Если всю длину трубы в метрах умножить на значение уклона, тогда получится результат высоты всего уклона на всей продолжительности трассы. Вот для примера: если вся длина составляет 7,6 м, а снижение необходимо на 0,07, то между концом трубы и уровнем ее начала необходим перепад, вот как это выглядит в цифрах:

Н = 7,6 × 0,07 = 0,53 м, то есть 53 см
Расчет уклона трубы

Сейчас читают

Расчет наполняемости трубы

Значение уклона напрямую будет зависеть только от диаметра канализационной трубы. В большинстве случаев при сооружении канализации в загородном доме применим безрасчетный метод, при этом используются показания рекомендованные в СНиП. Однако, в некоторых случаях, его можно высчитывать по очень простой формуле:

V √ H/d ≥ K

В этом случае «К» будет обозначать коэффициент уклона, «V» скорость движения стоков внутри трубы, «Н» мера наполнения трубы и «d» диаметр труб.

Обратите внимание! Во время расчетов важно следить за тем, чтобы соотношение скорости движения стоков к наполнению трубы не было больше «К». Например, в стальных трубах он равняется 0,6, а в стеклянных или пластиковых – 0,5. Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек

Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек

Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек

Если канализационная система будет сильно нагружена, тогда в процессе ее проектирования используются усложненные расчеты. Если вы имеете частный загородный дом, то подойдет и безрасчетный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок.
Как правильно отмерять

Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек. Если канализационная система будет сильно нагружена, тогда в процессе ее проектирования используются усложненные расчеты. Если вы имеете частный загородный дом, то подойдет и безрасчетный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок.
Как правильно отмерять

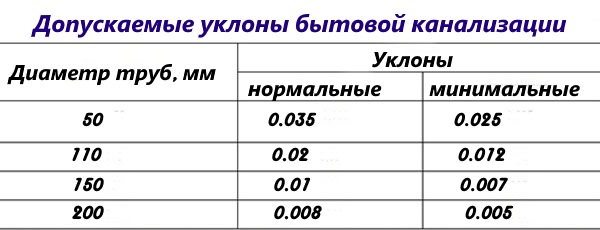

Минимальный уклон канализационной трубы по СНиП для квартиры имеет свои четкие показатели:
50Ø – 3 см/м.
100Ø – 2 см/м.

Итак, как рассчитать уклон канализации, чтобы не промахнуться и попасть в этот небольшой зазор? В этом случае нельзя ориентироваться просто по уровню пола. Они не всегда идеально ровные, поэтому использовать их, как эталон, не следует. Лучше всего применить лазерный уровень или хотя бы пузырьковый. Можно также поступить следующим образом: натянуть леску от начала к концу прокладки трубы, но этот вариант не оптимальный. Лучше всего использовать уровень, который точно поможет соблюсти небольшой уклон.

Вот некоторые показатели, которые подскажут, какой угол уклона канализационной трубы предназначается для отдельных размеров труб канализации:
50Ø мм – будет иметь оптимальный показатель 0,03.
85Ø — 100Ø мм – будет иметь 0,02.
Для отвода стоков из умывальника используются трубы 40Ø — 50Ø мм. Для них оптимальный уклон 0,035, а минимальный 0,025.
Для отвода стоков с унитаза используется труба 100Ø мм. Для нее оптимальным уклоном будет 0,012 или 0,02.

Уровень наполняемости

Иногда нормы требуют дополнительного расчета, а именно – определения коэффициента уровня наполненности. Расчет нужен в случае применения следующих материалов:

• Пластика;
• Асбестоцемента;
• Чугуна.

Уровень наполненности позволяет узнать, как быстро должна двигаться вода, чтобы избежать возможного засорения системы. Вычисляется наполненность с помощью следующей формулы:

Y=H/D

• H – уровень воды;
• D – диаметр трубы.

В СНиПе регламентируются два основных числа наполненности труб – максимальное и минимальное. Согласно документации, Y=0,3, когда речь идет о минимальном показателе, и Y=1, когда конструкция заполнена максимально. Последнее число сообщает о том, что уклона нет.

Что касается практических расчетов, то обычно величина наполненности трубы лежит в пределах от 0,3 до 0,6. Зачастую принимают величину 0,5 или 0,6, считая это число оптимальным.

Материал трубы может повлиять на скорость ее заполняемости. Например, при задействовании чугунного или асбестоцементного материала для конструкции, заполнение этой конструкции произойдет достаточно быстро, так как стенки трубы получатся шероховатыми.

Пример расчета уровня наполненности трубы

Использование всех перечисленных выше формул говорит о применении гидравлического способа подсчета наклона труб.

Чтобы стало понятнее, как определять этот коэффициент, стоит рассмотреть наглядный пример. Допустим, в исходных данных имеется трубы диаметром 110 мм с высотой подъема воды H=60 мм. Расчет коэффициента будет выглядеть так:

60/110=0,55. Это число и будет искомым Y.

Далее следует проверить отношение подсчитанного коэффициента к оптимальному показателю расхода воды. Результат должен лежать в пределах:

К≤V√Y

• К – коэффициент уровня наполненности. Оптимальным, как уже было сказано, считается показатель 0,5 для труб из пластмассы и 0,6 – для остальных материалов;
• V – скорость потока;
• √Y – корень из определенного ранее показателя.

По результатам подсчета было определено, что найденный коэффициент проверку прошел.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V — скорость прохождения сточных вод;
• H — наполняемость трубы (высота потока);
• D — сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
• показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении — 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав — 0,003;
• для лотков из бетона (полукруглых или прямоугольных) — 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.
