Почему выбивает УЗО: разбираемся в причине выбивания при включении приборов и устраняем проблему

Особенности работы, выбора и подключения УЗО

Устройство защитного отключения срабатывает из-за неполадок в сети Устройство защиты необходимо для обесточивания электролинии при наличии коротких замыканий и токовых утечек. Прибор функционирует по принципу сравнения параметров входящего и исходящего тока. При разности величин в 30 мА производится автоматическое размыкание цепи. Человек, касаясь корпуса оборудования, не может получить электротравму.

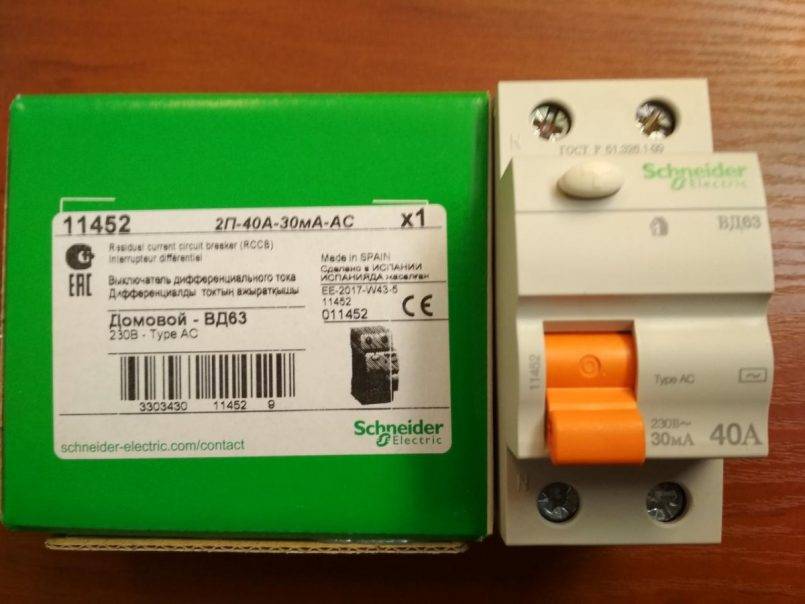

Требования к защитному прибору

Защитный прибор для водонагревателя должен соответствовать следующим критериям:

• Мощность. Показатель зависит от номинала мощности домашней сети и количества фаз.
• Напряжение на электролинии. Однофазные модели подходят для нагревателей, подключенных к сети 220 В, трехфазные – для сети 380 В.
• Степень защиты. Оптимальные модели для квартиры – с отключением при утечке в 30 мА.
• Место монтажа. Для квартирного бойлера или нагревателя в частном доме подходят модификации с маркировкой С16 и С25
• Класс. УЗО класса А подходят для оборудования с высокими показателями энергопотребления. Модели класса АС часто перегорают.

Что делать для устранения неполадок?

Итак, чтобы найти неисправную бытовую технику, необходимо сначала отключить все приборы, после чего поочередно подключать каждый. Так Вы точно найдете сломанный агрегат, ведь именно при его подсоединении произойдет срабатывание. Инструкции по ремонту и обслуживанию техники мы рассматриваем в отдельной рубрике, в ней Вы можете узнать, как самостоятельно отремонтировать неисправность посудомоечной машины и других устройств. Чаще всего УЗО выбивает при подключении стиральной машины, духовки и водонагревателя (бойлера). Не желаете самостоятельно искать поломки, лучше вызовите мастера.

В том случае, если причиной срабатывания УЗО является электропроводка, дела обстоят сложнее. Если линия старая, лучше замените электропроводку в доме на новую, более надежную.

Как мы уже говорили, даже от новой проводки может происходить утечка, в результате которой УЗО срабатывает. В этом случае сделайте полную ревизию розеток, выключателей и распределительных коробок, т.к. может быть просто отпал нулевой проводник в соединении либо где-нибудь влага попадает на оголенную жилу

Обратите внимание на то, отключается ли изделие при включении света, т.к. светильники тоже часто являются причиной

После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля. Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва.

Обращаем Ваше внимание на то, что поиск причины, из-за которой срабатывает УЗО, является занятием не из простых. Для этого Вам придется потратить много времени и нервов, проводя длительные визуальные исследования

Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

Также читают:

Зачем УЗО устанавливают вместе с автоматом

Эти приборы защиты подключаются последовательно в одной линии, но имеют различные защитные функции. Поэтому они устанавливаются комплектом. Кроме того, монтаж УЗО вместе с автоматом предписывается ПУЭ п.7.1.76.

Автоматический выключатель

Перегрузка кабельной линии может привести к нагреву токопроводящей жилы выше предельно допустимой температуры, для большинства видов кабелей составляющей 60-80 °С. При этом разрушается изоляция, что может привести к короткому замыканию и даже пожару.

Отключение питания в данной ситуации производится при помощи теплового расцепителя. Время отключения обратно-пропорционально степени перегрузки.

Особенно опасным является короткое замыкание в линии или электроприборе. При этом сила тока ограничена только сопротивлением токопроводящих жил и может быть в сотни раз выше номинального.

В данной ситуации срабатывает максимальный расцепитель, время отключения которого должно быть не более 0,02 мс.

Автоматический выключатель срабатывает только при появлении в сети сверхтока и не может защитить человека от поражения электрическим током. Для этого используются выключатели дифференциального тока, такие, как УЗО и дифавтоматы.

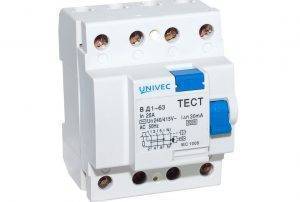

Устройство защитного отключения или ВДТ

Этот прибор срабатывает при повреждении изоляции или попадании человека под напряжение. При этом через организм или контур заземления начинает протекать ток, который называется “ток утечки”.

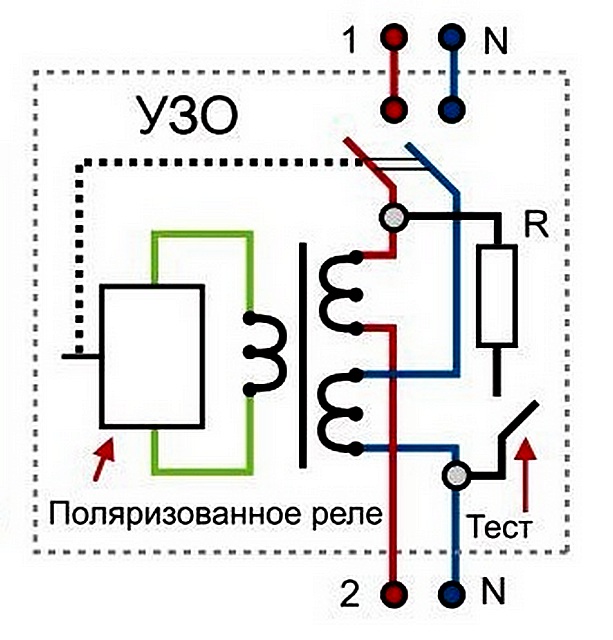

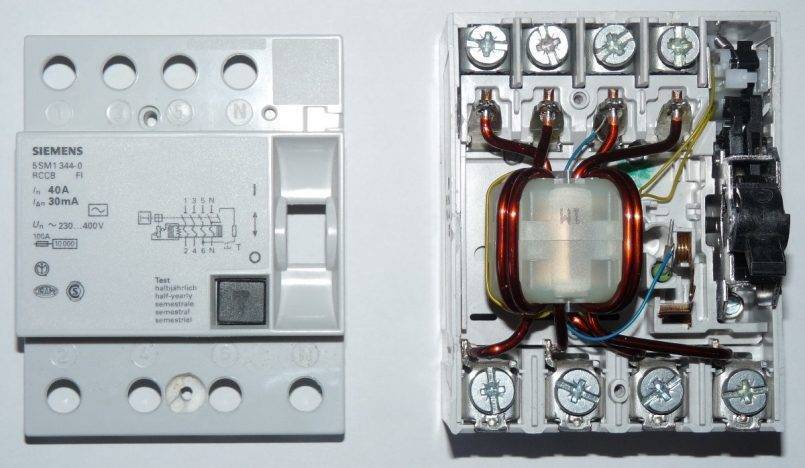

Внутри дифференциального выключателя имеется трансформатор тока, который при помощи первичных обмоток следит за появлением этого тока. Отключение питания производится при помощи встроенного реле, команду которому даёт вторичная обмотка трансформатора.

Именно его контакты в первую очередь определяют номинальный ток аппарата, поэтому перед тем, как выбрать УЗО, необходимо узнать параметры вышестоящего автомата.

Согласно первому правилу Кирхгофа ток в нулевом и фазном проводниках должен быть одинаковым. Это равенство нарушается, а ток во вторичной обмотке появляется, только в том случае, если ток начинает протекать по “незапланированному” пути – через человека или заземление.

При появлении в сети сверхтока ток в проводниках остаётся одинаковым и аппарат остаётся включённым вплоть до выхода его из строя.

Для отключения питания в таких ситуациях необходимо использовать автомат или другое защитное устройство и номинал УЗО и автомата должны, как минимум, совпадать, а лучше, если ток УЗО будет на одну ступень выше выключателя.

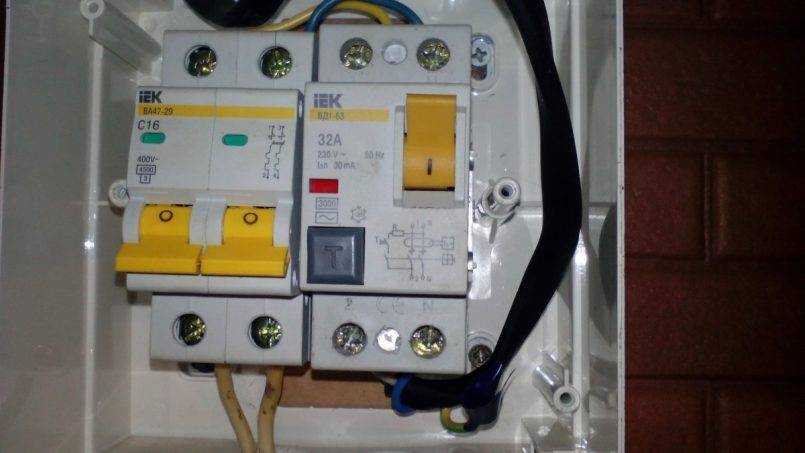

Совет! Для экономии места в щитке рекомендуется вместо этих двух устройств использовать одно, выполняющее функции обоих аппаратов. Это дифференциальный автомат, или дифавтомат.

Почему выбивает УЗО при включении

Чаще всего срабатывание защиты вызывается неисправностями в электропроводке или нарушением изоляции электроприборов и появлением тока утечки. Давайте рассмотрим случаи рабочего срабатывания УЗО, сразу при включении.

4) Повреждение питающего кабеля

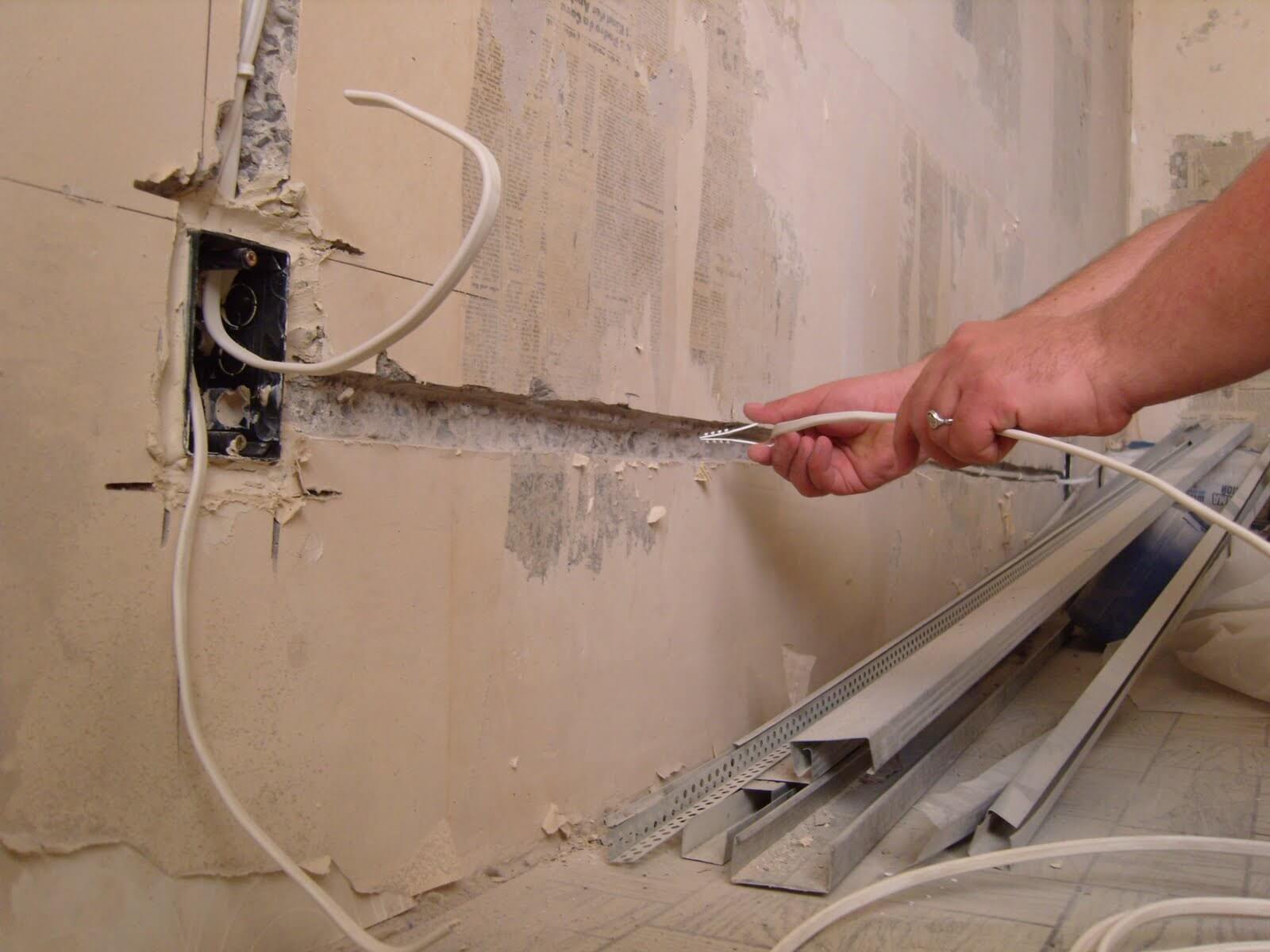

Одна из причин, почему срабатывает УЗО – это повреждение электропроводки. Например, вы сверлили стену и повредили проложенный внутри кабель.

Этот вид повреждений обнаружить и устранить труднее всего. В некоторых случаях придётся заменить часть проводов или всю электропроводку целиком.

Это повреждение может произойти в разных ситуациях:

• попадание влаги в распредкоробку;
• нарушение изоляции во время проведения ремонтных работ;
• перегрев скруток и нарушение изоляции в распределительных коробках;
• при выполнении проводки открытым способом на чердаке её могли погрызть мыши.

Информация! Старая проводка выполнялась проводами в резиновой изоляции, которая за много лет эксплуатации может пересохнуть и потрескаться, в результате чего мог появиться ток утечки из-за отсыревшей стены.

5) Неисправность электроприбора

Самой частой причиной отключения УЗО является неисправность электроприбора (стиральной машинки, водонагревателя и т.п.). При нарушении изоляции заземлённого корпуса, повреждении вилки или розетки появляется ток утечки, вызывающий срабатывание защиты.

Для определения неисправного устройства отключаются все электроприборы, подключённые к сработавшему дифференциальному реле. При отсутствии срабатывания производится последовательное подключение приборов к сети до повторного отключения УЗО. Устройство, вызвавшее срабатывание защиты, является неисправным и подлежит ремонту или замене.

6) Попадание человека под напряжение

При прикосновении человека к токоведущим частям через него начинает идти ток утечки. Это нарушает равенство токов, протекающих через УЗО и приводит к аварийному отключению.

Подобная ситуация возникает при прикосновении не только к фазному, но и к нулевому проводам. Напряжения на нулевом проводе недостаточно, чтобы нанести электротравму, но тока утечки, проходящего по цепи “ноль-человек-заземлённые конструкции” достаточно для аварийного отключения.

Почему выбивает УЗО и что делать

Для безопасности жителей дома или квартиры к электроприборам подключается заземление, но для большей надёжности желательно установить УЗО или дифференциальный автомат, а в некоторых ситуациях, предусмотренных Правилами Устройства Электроустановок, использование такого устройства является обязательным.

Этот аппарат отключает электропроводку в аварийных ситуациях, но иногда срабатывание защиты происходит без видимой причины.

Есть много причин для выбивания УЗО, основными из которых являются проблемы с электропроводкой, электрооборудованием и выход из строя самого устройства. Кроме того, отключение аппарата сразу после установки может произойти при его неправильном подключении.

Срабатывает УЗО – как найти утечку

Подключение любых защитных устройств осуществляется по строго установленным схемам. В связи с этим, порядок определения неисправностей будет примерно одним и тем же. В первую очередь определяется основная причина – сработало УЗО в штатном режиме или имеет место ложное срабатывание.

Отключение устройства может произойти в следующих случаях:

• Наиболее явно неисправность проявляется, когда срабатывает УЗО при включении сразу же после его установки. В таких случаях проверяется правильность подключения и работоспособность прибора. После устранения ошибок монтажа устройство должно начать нормально функционировать.
• Срабатывание может произойти когда на объекте отсутствует заземление, а касание корпуса все-таки произошло. Следовательно, неисправен сам электроприбор или его отдельные элементы. Иногда срабатывает УЗО без нагрузки, то есть самопроизвольно. То же самое может случиться из-за старой проводки, когда фазный провод начинает контактировать с землей через металлические конструкции. В первом случае требуется замена УЗО, а во втором – частичная или полная замена электропроводки.
• Может случиться так, что УЗО не включается после срабатывания. Чтобы начать диагностику нужно все электроприборы отключить от розеток и попытаться вновь установить рычажок включения в рабочее положение. Если устройство, включилось в нормальный рабочий режим необходимо поочередно проверить работоспособность защищаемых приборов. Неисправная бытовая техника сразу же проявит себя.
• Иногда даже при включении автомата выбивает УЗО, что указывает на неправильное соединение обоих защитных устройств. Если после всех проверок устройство все равно не включилось, нужно с его нижних клемм отсоединить провода и снова поднять рычажок. Если устройство включится, значит неисправна проводка, иначе следует признать неисправным само УЗО.
• Одной из неприятных поломок считается ситуация, когда отключается УЗО периодически во время эксплуатации. Такая неисправность довольно тяжело поддается диагностике. В основном это связано с изменениями в электрической цепи, подключением новых приборов, не рассчитанных на номинальный ток имеющегося УЗО.

Таким образом, срабатывание защитных устройств может происходить по многим причинам. В случае частых ложных срабатываний следует как можно скорее обнаружить неисправность и устранить ее обратившись к профессиональным электрикам.

Поиск причин и их устранение

Чтобы обнаружить неполадки, используют отработанный алгоритм.

Взводят УЗО после срабатывания устройства. Если автомат взводится, значит причиной была утечки тока на землю. Обычно она вызывается нарушением изоляции или неисправностью УЗО. Сам автомат проверяют нажатием кнопки «Тест». Если УЗО взводится, но тут же отключается, это указывает на дефект изоляции кабеля или неполадки с электрическим прибором, подключенным в сеть. Причиной также может быть неисправность УЗО. В таком случае выполняют следующие действия.

1. Отключают все выключатели контуров, защищенных УЗО. Если выключатели одно- или трехполюсные и не размыкают нулевые провода, потребуется отсоединить их все от шины. Утечка возможна и с рабочего нулевого провода.
2. Взводят УЗО. Если взводится, то проверяют устройство нажатием кнопки «Тест». Если УЗО срабатывает, это означает, что сам автомат исправен, а в цепи есть утечка. Если же устройство не взводится, то неисправен сам защитный прибор либо же повреждены проводники электрощитка.
3. Проверяют, какой контур вызывает срабатывание. Последовательно включают автоматические выключатели и, если УЗО срабатывает при подаче тока на определенную линию, то именно здесь и имеется повреждение изоляции.
4. Отключают все электроприборы в этом контуре, взводят УЗО. Если взводится, значит контур цел, а неисправна проводка в каком-то из приборов. Если автомат не взводится, значит поврежден кабель электролинии.
5. Если с линией все в порядке, выявляют неисправный прибор. Для этого последовательно подключают все приборы, которые работали на этой линии. УЗО срабатывает при включении определенного аппарата или светильника. Поврежденный электроприбор отключают, включают все остальные и взводят УЗО. Если неисправность выявлена верно, то автомат не срабатывает при подаче тока.

Последнее действие – еще одна проверка нажатием кнопки «Тест».

Ликвидация и предупреждение срабатывания УЗО

Такой поиск причин, почему выбило УЗО, занимает много времени и усилий. Кроме того, иногда таких причин может быть несколько и устранение одной не приведёт к необходимому результату. Правильно выполняйте все действия, проводите проверку в защитных перчатках и точно следуйте всем этапам.

Лучшим выходом из подобных ситуаций станет их предупреждение. При монтаже проводки сразу учитывайте все меры безопасности и выполняйте всё качественно. Старую электрику в доме, включая розетки или выключатели . лучше всего будет заменить вместе с той же проводкой. При монтаже автоматических выключателей и УЗО – оборудуйте защиту или приобретите отдельно электрический шкаф, который будет защищён от попадания влаги. Помните, что, соблюдая правила безопасности при использовании электрических приборов, вы, не только сохраняете её работоспособность, но и не перегружаете всю проводку квартиры или дома.

Устраняем неполадки

При самопроизвольном срабатывании УЗО, без нагрузки нужно обратить внимание на само устройство. Возможно, оно неисправно, его следует правильно настроить или – вовсе заменить

Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку.

Для безопасности жителей дома или квартиры к электроприборам подключается заземление, но для большей надёжности желательно установить УЗО или дифференциальный автомат, а в некоторых ситуациях, предусмотренных Правилами Устройства Электроустановок, использование такого устройства является обязательным.

Этот аппарат отключает электропроводку в аварийных ситуациях, но иногда срабатывание защиты происходит без видимой причины.

Есть много причин для выбивания УЗО, основными из которых являются проблемы с электропроводкой, электрооборудованием и выход из строя самого устройства. Кроме того, отключение аппарата сразу после установки может произойти при его неправильном подключении.

Что делать если срабатывает УЗО?

Если у Вас отключилось («выбило») УЗО можно вызвать электрика на дом, или самостоятельно попробывать определить характер и место неисправности в электросети. Порядок действий при этом будет следующий:

Взвести УЗО (включить).

Если УЗО включается при повторном включении, то это значит, что в электросети была либо кратковременная утечка тока, или УЗО сработало из за помех в электросети. Если при включении УЗО оно длительное время работает без отключений — можно забыть про эту проблему. (это скарее всего помехи) Но если УЗО переодически срабатывает, то проблема вызвана нарушением изоляции с характером плохого контакта. (бывает в переносных шнурах, в поддключенных к электросети электропиборах, которые в определённых режимах дают утечку на землю. В этом случае поиск неисправного места, может занять продолжительное время.

Если УЗО не включается при повторном включении (мгновенно отключается), то это означает, что: электропроводка имеет повреждение изоляции, или какой-либо электроприбор неисправен. Так же нередко бывает неисправно и само УЗО. В этой ситуации действуем следующим образом:

Отключаем все автоматы (автоматовтоматических выключателей) тех цепей, которые подключены к сработавшиму УЗО. Если УЗО включилось — начинаем включать автоматические выключатели по очереди. После включения одного из автоматов, УЗО вновь сработает — в этой линии и следует искать неисправность.

Если УЗО не взводится при всех отключенных автоматах — отсоединяем от него отходящие провода и повторно пробуем его включить. Если УЗО не взводится — оно неисправно.

Как найти утечку тока в электропроводке?

Опытный электрик знает — чтобы найти неисправную линию, необходимо отключать каждую линию по одной. После отключения, каждый раз проверяем УЗО на включение. Оно должно включиться, когда мы отключим неисправную цепь. Когда чепь определена, начинаем искать неисправность (утечку тока) уже в ней, детально. Для начала в этой линии отключаем все электроприборы. Подключаем эту линию в электрощите обратно, и взодим УЗО: если взводится — то неисправность надо искать в каком-то из электроприборов, если нет — то неисправность в электропроводке.

Поиск неисправного электроприбора:

По одному следует вернуть каждый электроприбор в цепь. Прибор при включении которого УЗО сработает — неисправен. Подключаем все электроприемники (кроме неисправного), взводим УЗО — всё должно работать!

Неисправный прибор — ремонтируем или покупаем новый.

УЗО (устройства защиты)

Устройства защиты предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Так же служат для защиты электроустановок от пожаров в следствии утечки тока.

УЗО обязательно устанавливаються в паре с автоматическими выключателями.

Дифференциальные автоматы (АВДТ)

Такие устройства объединят в себе УЗО и Выключатель автомат, что в свою очередь экономит место в электрощите но стоит на порядок дороже заменяемых устройств.

Вот в принципе и все основные устройства которые могут потребоваться для вашей безопасности и безопасности ваших электроприборов.

Вопросы присылайте любым едобным способом. См. меню



Не откладывайте решение проблем — ЗВОНИТЕ!

Устраняем неполадки

При самопроизвольном срабатывании УЗО, без нагрузки нужно обратить внимание на само устройство. Возможно, оно неисправно, его следует правильно настроить или – вовсе заменить. Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку

Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку.

При наличии старой электропроводки может фазный провод соприкасаться с нулевым, заземляющим или арматурным каркасом перекрытия. В этом случае нужно найти место неисправности и заизолировать места соприкосновения. Либо, как крайний вариант, обновить проводку, проложить по всем правилам монтажа новый кабель.

Намного хуже – когда происходит периодическое срабатывание УЗО. В данном случае, может быть простая причина – мощность всех устройств превышает определенную величину и эту нагрузку просто не тянет устройство защиты. Нужно определиться, что или когда включать так, чтобы не отключалось, или установить УЗО помощнее, чтобы оно не выбивало.

Наличие такого рода защиты очень важно. И если УЗО выбивает вовремя, то ничего страшного в этом нет. Это намного лучше оплавившейся розетки или выключателя, бьющейся током стиральной машины

Это намного лучше оплавившейся розетки или выключателя, бьющейся током стиральной машины.

В последнем случае может вообще здорово трухануть, если полезть влажными руками

Найти время, чтобы проверить, почему выбивает УЗО очень важно. Это всё таки защита вас, вашего имущества. На это всегда нужно найти время и устранить все неполадки, чтобы и дальше жить с комфортом

На это всегда нужно найти время и устранить все неполадки, чтобы и дальше жить с комфортом.

Необходимо проверить источник питания

Может подкачать или розетка, или проводка. Чтобы убедиться в этом, достаточно включить в эту же розетку какой-нибудь прибор. Но он должен соответствовать той же мощности, что и стиральная машина. Розетка может многое рассказать о поломке и внутри прибора. Если пластины сильно расплавились, значит, имеется сильный перегруз. Поэтому при включении стиральной машины выбивает автомат. Кабель удобнее всего проверять мегомметром – может, все дело в нем. Если причина в этом, то стоит обратиться к профессиональному электрику. Он подберет подходящий по мощности кабель и установит новую розетку.

Устраняем неполадки в сети

Предварительно выяснив, почему срабатывает УЗО, становится легче конкретизировать неполадку. Так, если дело в некачественном монтаже, то следует разобрать всю линию и вновь подключить все фазы, руководствуясь специальной схеме. В случаях, когда УЗО сработало и не включается обратно даже при опущенных автоматах, придется полностью заменить защитное оборудование.

Поиск “виновника” может проходить двумя способами:

Визуально осмотреть каждое устройство, попытаться выявить признаки неисправности (неработоспособность, обугленные провода, повреждение корпуса, шнура или вилки, неприятный исходящий запах).

Поочередно подключать к сети каждый агрегат, наблюдая за реакцией УЗО, которое вновь сработает при подключении неисправного прибора.

Причина, почему УЗО срабатывает без нагрузки – это неисправная проводка. Такой исход самый трудоемкий и энергозатратный по устранению возможной неполадки. Перед тем, как полностью менять линию на новую, попробуйте сделать следующее:

• Провести тщательный осмотр всех розеток, выключателей, распределительных коробок и щитка на предмет отхождения “нуля”, оголения жилы и попадания влаги.
• Проверить, не является ли виновником срабатывания верхний свет.

УЗО – это гарантия нашей безопасности, поэтому при его срабатывании необходимо провести ревизию всей электропроводки, а при выявлении неполадки сразу устранить ее во избежание повторения.

Вышел из строя нагревательный элемент

Трубчатый электронагреватель во время работы машины подвержен не только влиянию воды, но и моющие порошки негативно воздействуют на его состояние. На спиралях образуется накипь. В итоге происходит короткое замыкание, и выбивает автомат при включении стиральной машины. В этом случае поможет только замена нагревающего элемента.

Чтобы предотвратить образование накипи, необходимо проводить чистку машины специальными средствами, запустив цикл стирки на программе 60-90 градусов без загрузки белья. Проводить такие мероприятия необходимо не реже одного раза в полгода, а если вода жесткая – каждые три месяца.

Ложные срабатывания защитного устройства

Устройство защитного отключения неидеально, как и сети, к которым оно подключается. Особенно, если проводка старая или к ее проектировке подошли безответственно. Поэтому владельцы УЗО периодически сталкиваются с ложными срабатываниями.

Выбивает УЗО при включении стиральной машины

Если защитное устройство срабатывает при включении стиральной машины, то наиболее вероятная причина в неправильном подключении агрегата. Необходимо проверить:

• подключение стиральной машины к заземлению;
• не касается ли корпус машинки металлической ванны или труб;
• целостность кабеля, питающего агрегат.

Подключение стиральной машины через УЗО

Если стиральная машина старая, то выбивает УЗО из-за проблем с изоляцией

Необходимо обратить внимание на следующее:

• целостность изоляции внутренней проводки машинки;
• отсутствие подтеков на двигатель и другую электрику;
• не коротит ли обмотка двигателя.

Срабатывает УЗО на водонагревателе

Срабатывание устройства защитного отключения на водонагревателе возможно по ряду причин:

• повреждение изоляции водонагревателя или кабелей, от которых он питается;
• касание металлических частей прибора с оголенным проводом;
• протечка котла;
• чрезмерно высокая влажность в помещении (образуется конденсат);
• УЗО не подходит по мощности к водонагревателю, поэтому его вырубает от перегрева.

Схема подключения водонагревателя к электросети

Выбивает УЗО при включении света

Обычно проблемы возникают после замены квартирной электропроводки или монтажа новых люстр и осветительных приборов

Необходимо обратить внимание на следующее:

• отсутствие в распаечных коробках скруток без изоляции;
• не попала ли шпаклевка или цемент на проводку и токоведущие части;
• не перетерся ли провод в люстре;
• целостность изоляции кабелей в выключателях;
• отсутствие перебитой проводки в стенах.

Срабатывание защиты без нагрузки

Чтобы убедиться, что УЗО срабатывает без нагрузки, придется отключить от розеток в квартире электроприборы и выключить везде свет. Если защитное устройство по-прежнему выбивает, на это имеются 3 возможные причины:

• проводка старая, ее изоляция растрескалась и проводит токи утечки на землю;
• при ремонте произошло повреждение кабеля в стене;
• УЗО неисправно.

Сработка УЗО при утечке тока на землю

Чтобы определить эту проблему, необходимо отключить фазный провод, отходящий от УЗО. Если срабатывания продолжатся, то с защитой явно что-то не так.

Это интересно: Мощность светодиодной ленты не соответствует заявленной

Как включить УЗО после срабатывания

Если произошло срабатывание, то необходимо найти причину аварии и устранить её. Давайте рассмотрим алгоритм действий что делать, если выбивает или срабатывает УЗО:

• 1. Вернуть ручку УЗО в исходное положение . Если УЗО взводится (включается), возможно была кратковременная утечка тока или прикосновение человека к токоведущим частям. В этом случае необходимо проверить работоспособность аппарата нажатием кнопки “Тест”.
• 2. Если УЗО не включается, то может быть неисправно само устройство или электропроводка. При срабатывании сразу после установки аппарата, то возможен неправильный монтаж. В этом случае производится поиск неисправности.
• 3. Отключить все автоматические выключатели, подключённые после дифреле. Если они однополюсные, то, чтобы исключить утечку тока из нулевого провода его отсоединяют от нулевой шины.
• 4. Вернуть ручку УЗО в рабочее положение. Если она взводится, то проверить исправность аппарата кнопкой “Тест”. Если УЗО не взводится или не отключается кнопкой, значит оно неисправно и подлежит замене.
• 5. Последовательно включить ранее отключенные автоматы. Если защита срабатывает при включении одного из автоматических выключателей, значит есть проблема в проводке или электроприборах, подключенных к этому автомату.
• 6. Выключить из розеток или отсоединить от клеммников все электроприборы в этой линии. Включить УЗО.
• 7. Если взвести УЗО не получается, то неисправна электропроводка и необходима ревизия распределительных коробок с последовательным отключением отдельных участков цепи. Если УЗО включается, то неисправен один из электроприборов.
• 8. Последовательно включить все отключенные устройства, проверяя при этом их в работе. При подключении к сети или работе неисправного аппарата должна сработать защита.
• 9. Отключить неисправное устройство и отправить его в ремонт. Подключить остальные приборы.
• 10. Взвести УЗО и проверить его кнопкой “Тест”. Если дифреле не включается, повторить п.п. 6-9.

При ремонте и обслуживании электросетей важно знать, почему выбивает УЗО. Это поможет быстрее найти и устранить неисправности и сделает эксплуатацию электроприборов более безопасной

{SOURCE}

Неисправен ТЭН

Почти в каждой модели стиральной машины имеется встроенный нагревательный элемент, позволяющий запускать стирку при определенной температуре воды. Со временем ТЭН приходит в негодность и может стать причиной отключения УЗО.

Косвенными признаками неисправности нагревательного элемента является остановка стиральной машины при нагреве воды. Автомат может отключаться не сразу, а через некоторое время после запуска ТЭНа.

Как определить, является ли неисправность нагревательного элемента причиной срабатывания автомата во время стирки? Нужно проверить:

• Имеется ли замыкание от ТЭНа на корпус устройства.
• Нет ли обрыва цепи нагревателя.

Замыкание и обрыв – две распространённые причины неисправности нагревательного элемента в стиральной машине, которые могут привести к постоянному отключению УЗО. Как проверить коротит ли ТЭН?

1. Снимаем заднюю часть корпуса стиральной машины. В моделях Bosch, LG и у большинства других производителей бытовой техники нагреватель расположен снизу, под баком.
2. ТЭН имеет три контакта для подключения проводки. Соединительные клеммы металлические. Для тестирования потребуется мультиметр.
3. Проверяем мультиметром ТЭН на замыкание. Для этого прикладываем один контакт к заземлению, а второй поочередно к выводам. Если есть показания мультиметра, то имеется замыкание.
4. Определяем обрыв, измеряя сопротивление между двумя выводами (предельное значение проверки – 200). Нормальное значение мультиметра 20-50 Ом. Другие показатели – признак обрыва.

Андрей Богданов электрик Неисправный нагревательный элемент подлежит замене. Для этого следует открутить соединительный болт, аккуратно снять ТЭН и установить новый. Не прилагайте слишком много усилий при ремонте, чтобы не повредить другие элементы стиральной машины.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

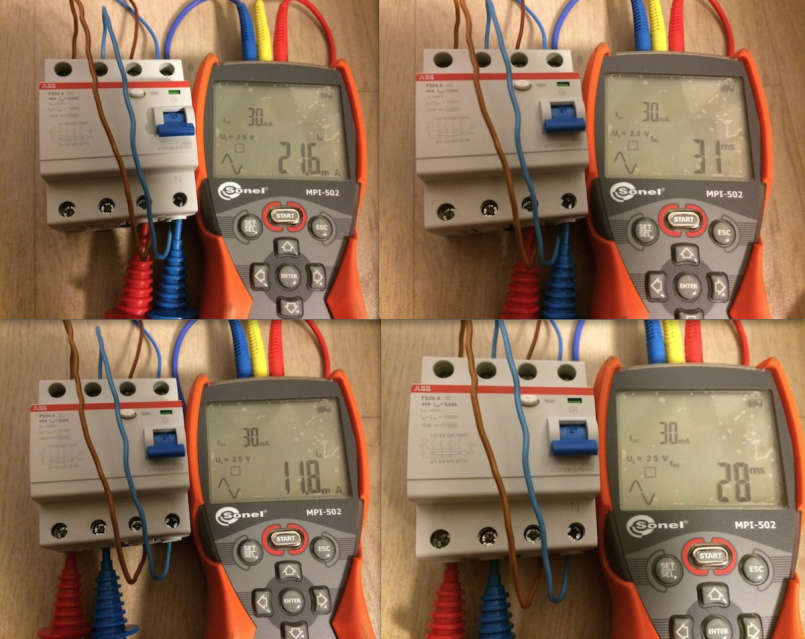

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

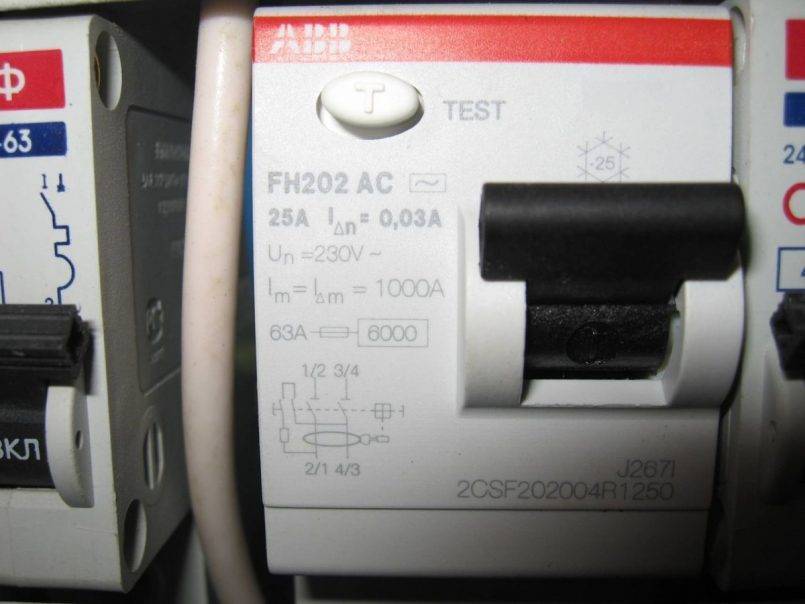

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.
