Правила подключения стабилизатора для котла
Правильно подключить стабилизатор напряжения для котла способен даже неопытный электрик. Достаточно следовать простым советам:
- Прибор подключается к розетке с заземлением. Особенно актуально для стабилизаторов в металлическом корпусе, к которому возможно прикосновение человека. Заземление должно быть настоящим. То есть не просто дополнительный контакт в розетке, а реальное ее подключение к заземляющему контуру здания.
- Необходимо исключить попадание воды в устройство. Запрещено ставить стабилизатор в местах, где возможны протечки. В том числе и непосредственно под газовым котлом или циркуляционными насосами.
- В помещении должен быть достаточно сухой воздух. Если котел стоит в комнате с повышенным содержанием влаги, то лучший выход это смонтировать стабилизатор в соседнем помещении. В идеале через стенку, если того позволяет планировка. Слишком влажный воздух выведет прибор из строя. Это только вопрос времени.
- Для стабилизатора необходимо обеспечить свободный приток холодного воздуха. Нельзя устанавливать устройство в герметичные шкафы или замуровывать в стены. При монтаже вентиляционные отверстия прибора должны оставаться открытыми.
Расчет мощности и времени автономной работы
Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.
Рекомендуем: Обзор газового котла Bosch Gaz 6000 W WBN 6000- 12 C (Бош Газ 6000 W WBN 6000- 12 C): отзывы владельцев, сравнение цен, характеристики, функции и особенности
Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.
Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.
Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).
Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.
Здесь уже мощность может варьироваться от 1 до 5кВт.
А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:
Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.
По расположению блока аккумулятора
Аккумуляторы могут отличаться по расположению и принципу работы, делятся на встроенные и внешние, резервные, линейно-интерактивные, двойного преобразования.
Встроенный
Приобретая источник питания для котла со встроенным аккумулятором, стоит иметь в виду, что его запас ограничен.
При отключении электроэнергии ИБП такого типа постепенно выдает необходимое количество энергии для котла (оно не слишком велико), в среднем хороший аккумулятор продержится около десяти часов.
Можно подсоединить бензиновый или дизельный генератор после отключения электричества, чтобы подпитывать бесперебойник, но тогда возникнет другая проблема: в помещении прибор не сможет долго работать, так как выхлоп затруднит дыхание и оставит в доме неприятный запах.
Внимание! Подключать генератор к газовому котлу категорически запрещено, так как нестабильное напряжение первого агрегата может повредить электронику второго
Внешний
На ИБП с таким аккумулятором можно подключить еще один внешний источник. Для этого должен быть отдельный паз. В таком случае продолжительность работы бесперебойника увеличится.
У внешних батарей имеется еще одно положительное свойство – подзарядка. При наличии генератора, работающего на бензине или дизеле, есть возможность для поочередной подзарядки истощающихся емкостей.
Фото 1. Источник бесперебойного питания для газового отопительного котла с внешним аккумулятором Cyber Power.
Устройство может работать на открытом воздухе, поэтому никаких негативных последствий от его функционирования наблюдаться не будет. При выходе из строя одной батареи вторая продолжит функционировать (в это время можно купить новый аккумулятор).
Резервные источники
Резервные ИБП для газового котла обладают следующими достоинствами:
- доступная ценовая категория;
- возможность монтажа на стену и пол;
- компактные размеры.
Низкая цена и небольшие габариты достигаются за счет отсутствия стабилизатора. Следовательно, такой ИБП можно использовать лишь в домах, где наблюдается стабильное напряжение в сети.
Внутри агрегата находится датчик, который при нехватке напряжения отключает питание от сети и задействует внутренние ресурсы. В среднем, его возможностей хватит на промежуток от нескольких минут до двух часов.
Линейно-интерактивный
Такая модель отличается от предыдущей вариации присутствием простейшего стабилизатора. Имеет относительно небольшую аккумуляторную емкость, которой хватает на двадцать минут работы. Есть возможность подключения внешнего аккумулятора, за счет которого время функционирования увеличивается до десяти часов.
Фото 2. Линейно-интерактивный ИБП Legrand может работать до десяти часов, если подключить к нему внешний аккумулятор.
Главное отличие линейно-интерактивной модификации на офлайн-платформе – отсутствие переключения на аккумуляторы при падении напряжения. Это устройство использует преобразованное напряжение в сети при достижении критических показателей.
Минус модели – крайне малая скорость переключения на запасной источник питания, что может негативно сказаться на работоспособности электроники котла, а также нестабильные показатели синусоиды на выходе в момент предельной нагрузки.
Справка! При ограниченном бюджете и желании хотя бы частично защитить газовый котел от перепадов напряжения, имеет смысл рассмотреть ИБП со стабилизатором AVR.
Онлайн-устройство двойного преобразования
Системы двойного преобразования – самые надежные из представленных устройств, однако, и цена на них значительно выше. Подобные системы активно применяют на серверных и иных площадках, где идет работа с дорогостоящим электрическим оборудованием.
Online-ИБП включает в себя блок питания, аккумуляторы и инвертор. Принцип работы – получаемый из сети переменный ток преобразуется в постоянный.
Затем ток превращается снова в переменный, но с одной доработкой – появляется стабильная частота и синусоида. Если отключается энергия, то система переходит на внутренние запасы.
При необходимости можно подсоединить дополнительные аккумуляторы.
Этот тип ИБП обеспечивает максимальную защиту котла. Из минусов следует назвать только один – высокую цену. Плюсов же несколько больше:
- мгновенное переключение в рабочий режим при достижении критической отметки;
- сигнал на выходе корректен и стабилен;
- поддержка необходимых параметров напряжения.
Основные виды
Существуют разные виды стабилизаторов питания для газового котла:
- сервоприводные. Их иначе называют электромеханическими. Это самая простая конструкция, пришедшая со времен СССР. Принцип работы такого устройства заключается в использовании автотрансформатора, по обмоткам которого движутся угольные щетки. При изменении входного напряжения положение щеток изменяется с помощью сервопривода, что создает на выходе заданное напряжение 240 В 50 Гц. Такие конструкции несложные и дешевые, но их быстродействие не позволяет решать проблему в нужном режиме. Разница во времени между изменением и реакцией на него устройства позволяет электронике котла в течение мгновений работать в опасном режиме. Из-за этого платы управления часто перегорают, несмотря на подключенный стабилизатор;
- релейные. Устройство этих приборов напоминает работу автотрансформатора. Его катушки разделены на несколько секций, выдающих разные значения. При изменении параметров питания в сети специальное реле переключает секции, корректируя выходное значение прибора. Эти стабилизаторы сравнительно недорогие, но имеют большое значение погрешности (обычно, 8%), связанное со ступенчатым типом регулировки. Кроме этого, быстродействие релейных стабилизаторов низкое, что ставит под угрозу нежную электронику газового котла. Достоинствами релейных приборов считают надежность и не требовательность к обслуживанию;
- тиристорные. Это модифицированные версии релейных стабилизаторов. Отличие состоит в том, что вместо реле переключение обмоток происходит по команде тиристоров. От этого многократно возрастает быстродействие, а также срок службы устройства. Подобные конструкции без потери рабочих характеристик выдерживают до миллиарда переключений. К недостаткам тиристорных устройств относят дискретный (ступенчатый) характер переключения, задающий высокую погрешность на выходе (те же 8%);
- инверторные стабилизаторы. Это наиболее точные и высокоскоростные устройства. Иначе их называют стабилизаторами двойного преобразования. Они обладают другой конструкцией. Нет автотрансформатора, что делает приборы легкими и компактными. Изменен и принцип действия — входной переменный ток пропускается через фильтр и становится постоянным. Некоторое количество энергии запасается в конденсаторе, для того, чтобы в нужный момент отдать заряд на поддержание параметров потока.Затем производится обратное преобразование в переменный ток с заданным значением. Все действия выполняются молниеносно, в непрерывном режиме. Выходные значения регулируются плавно, с высокой точностью. Единственным недостатком приборов считается высокая стоимость.
Наиболее эффективными моделями являются инверторные стабилизаторы, однако, все остальные устройства востребованы и применяются для работы с различной техникой.
Нужен ли вообще стабилизатор для котла?

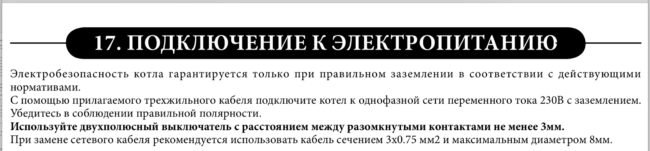

Что для нас, как потребителей, является главным руководящим документом? Правильно! Это инструкция по эксплуатации или user manual. Посмотрим, о чем гласит инструкция популярного в России котла — NAVIEN DELUXE 24K:
Как видите, тут нет каких-либо особых требованиях к электросети. И уж тем более, нет ни слова о стабилизаторах.
Но, может быть, котлы Навьен — исключение, лишь подтверждающее правило?
Давайте посмотрим, что пишут другие производители насчет подключения к электричеству. Вот, например, фрагмент инструкции от вездесущих котлов Baxi — ECO Four 24 и LUNA-3:
Тоже не густо, да?
Скажу сразу, я просмотрел большое количество инструкций по эксплуатации к наиболее ходовым газовым котлам и нигде не нашел каких-то повышенных требований к питанию.
Все, что нужно котлу — это стандартное напряжение бытовой сети, то есть ровно такое напряжение, которое обязан обеспечивать ваш поставщик электроэнергии и при котором обязана работать любая современная бытовая техника.
Под стандартным напряжением следует понимать диапазоны 198 — 242 В (по старому ГОСТу) или 207 — 253 В (в соответствии с ).
Но, с другой стороны, стандарты — это одно, а реальная жизнь — совсем другое. Вы же не будете устраивать разборки с энергоснабжающей организацией, чтобы заставить их привести сеть в соответствие?
Вот и получается, что вы вроде как не обязаны покупать стабилизатор, но иногда приходится. Поэтому нужен ли стабилизатор напряжения для газового котла, решать вам. С гарантии вас за это все-равно никто не снимет. Я лично знаю семьи, в которых газовые котлы годами работают без каких-либо дополнительных устройств и ничего с ними не случается.
Кстати, в некоторых случаях, установка стабилизатора напряжения — вообще лишена смысла. Сами посудите, зачем такому котлу стабилизатор, если он без проблем работает даже при 30%-ных колебаниях в сети?
Да такой газовый котел покруче некоторых стабилизаторов будет!
Как правильно определить необходимую мощность стабилизатора напряжения?
Чтобы сделать выбор модели стабилизатора напряжения по критерию необходимой мощности, неободимо рассчитать суммарную мощность, потребляемую нагрузкой. Мощность, потребляемую конкретным устройством, можно узнать из паспорта или инструкции по эксплуатации. Иногда потребляемая мощность вместе с напряжением питания и частотой сети указывается на задней стенке прибора или устройства.
При подсчете мощности, потребляемой устройством, следует учитывать так называемую полную мощность, а также пусковой ток устройства. Полная мощность — это вся мощность, потребляемая электроприбором, она состоит из активной мощности и реактивной мощности, в зависимости от типа нагрузки. Активная мощность всегда указывается в ваттах (Вт), полная — в вольт-амперах (ВА). Устройства — потре6ители электроэнергии зачастую имеют как активную, так и реактивную составляющие нагрузки.
Активная нагрузка. У этого вида нагрузки вся потребляемая энергия преобразуется в излучение (свет, тепло). У некоторых устройств данная составляющая является основной. Примеры — лампы накаливания, обогреватели, электроплиты, утюги и т. п.
Реактивные нагрузки. Все остальные. Они, в свою очередь, подразделяются на индуктивные и емкостные. Пример — устройства, содержащие электродвигатель. Эти элементы линейных цепей не поглощают энергии, а лишь частично запасают ее в электрическом или магнитном поле с последующей отдачей в электрическую цепь.
Полная мощность в вольт-амперах и активная мощность в ваттах связаны между собой коэффициентом COSф. На приборах, имеющих реактивную составляющую нагрузки, часто указывают их активную потребляемую мощность в ваттах и COSф. Чтобы подсчитать полную мощность в ВА, нужно активную мощность в Вт разделить на COSф. Например: если на дрели написано «600 Вт» и «COSф= 0,6», это означает, что на самом деле потребляемая инструментом полная мощность будет равна 600/0,6=1000 ВА. Если COSф не указан, для приблизительного расчета активную мощность можно разделить на 0,7.
Высокие пусковые токи. Любой электродвигатель в момент включения потребляет энергии в несколько раз больше, чем в штатном режиме. Соотношение величины потребляемого тока в момент пуска (включения) устройства к величине тока в установившемся режиме называется кратностью пускового тока. Данная величина зависит от типа и конструкции электродвигателя, наличия или отсутствия устройства плавного запуска, и может иметь значение от 3 до 7.
В случае, когда в состав нагрузки входит электродвигатель, который является основным потребителем в данном устройстве (например, погружной насос, холодильник), но его пусковой ток неизвестен, то паспортную потребляемую мощность двигателя необходимо умножить минимум на 3, во избежание перегрузки стабилизатора напряжения в момент включения устройства.
Рекомендуется выбирать модель стабилизатора напряжения с 20% запасом от потребляемой мощности нагрузки. Во-первых, Вы обеспечите «щадящий» режим работы стабилизатора, тем самым увеличив его срок службы, во-вторых, создадите себе резерв мощности для подключения нового оборудования.
Бесперебойник для насоса своими руками
Прежде чем приступать к сборке, стоит запомнить, что бесперебойник вполне возможно собрать своими руками, однако, необходимо иметь определенные знания в данной области. Если вы ничего не понимаете в принципе работы ИБП и прочих элементов сети, к самостоятельному созданию устройства приступать не стоит – только зря потратите деньги и время (велика также вероятность вывода отопительного оборудования из строя при использовании неправильно собранного бесперебойника).
Если перечисленные выше недостатки не имеют для вас значения, то для создания бесперебойного источника питания потребуется следующее оборудование:
- Преобразователь из 12 в 220 вольт. На рынке представлен широкий ассортимент подобных устройств, в основном между собой они различаются формой выходного сигнала и рабочей мощностью. Для домашнего использования оптимальным будет преобразователь с пиковой мощностью 500 Вт.
- Аккумуляторные батареи. От количества батарей и их мощности будет зависеть продолжительность работы отопительного оборудования во время отсутствия электроэнергии. Так, аккумулятор емкостью 45 А/час способен обеспечить автономную работу котла отопления на протяжении 8 часов, аккумулятора емкостью 95 А/час в среднем хватит на сутки бесперебойной работы. Для бесперебойного источника своими руками лучше всего подойдут гелиевые аккумуляторы, так как они имеют увеличенный эксплуатационный срок (стоят дороже обычных).
- Зарядное устройство для аккумуляторов. Подбирается в соответствии с выбранными параметрами аккумулятора.
Процесс создания бесперебойника в домашних условиях включает в себя следующие этапы:
- Соединяем мощным проводом аккумулятор с преобразователем. На инверторе указано два обозначения «+» и «-», «Плюс» соединяется проводом с «Плюсом» на аккумуляторе, соответственно, «Минус» соединяется с «Минусом».
- Включаем вилку питания газового или твердотопливного котла в сеть питания на преобразователе, щелкаем переключатель на позицию «Вкл», оборудование начинает работать. Бесперебойник подключается вручную при отсутствии питания в сети.
- При включенном преобразователе работает котел, аккумулятор постепенно разряжается. После того, как электроэнергия будет включена, отопительный котел включается в централизованную сеть питания, а аккумуляторы бесперебойника ставятся на зарядку.
При создании собственного ИБП обязательно учитывайте следующие моменты:
- Для соединения всех элементов системы допускается использование только толстых медных проводов.
- Делайте все соединения максимально прочными и надежными.
- Время от времени проверяйте места соединения проводов. Иногда на контактах начинаются окислительные процессы, которые могут повлиять на общую работоспособность системы.
В случае, если вы планируете собрать собственный бесперебойник, сэкономить удастся до 50% от стоимости уже готового магазинного устройства.
Замеры и расчеты при выборе стабилизатора
При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.
Напряжение
Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно “гуляет”. Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

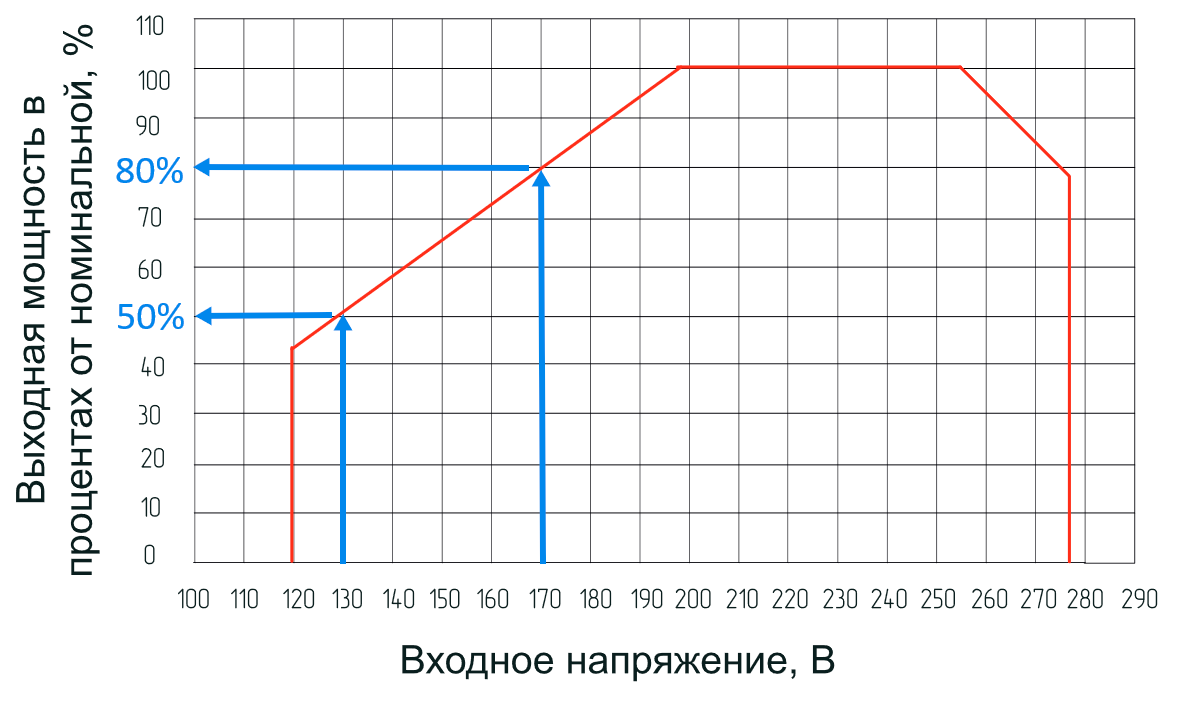

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.
Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.
Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.
Расчет мощности
Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.
Для автомата на 40А
P=I*U=40А*220В=8800Вт
То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.
Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:
Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.
Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!
В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас – 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.
Расчет коэффициента:
170В/220В=0,77
Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить “потянет” ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.
Расчет мощности в кВа:
0,77*9ква=6,93ква
Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).
Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт
То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.
Выбирать стабилизатор, что называется “впритык” нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

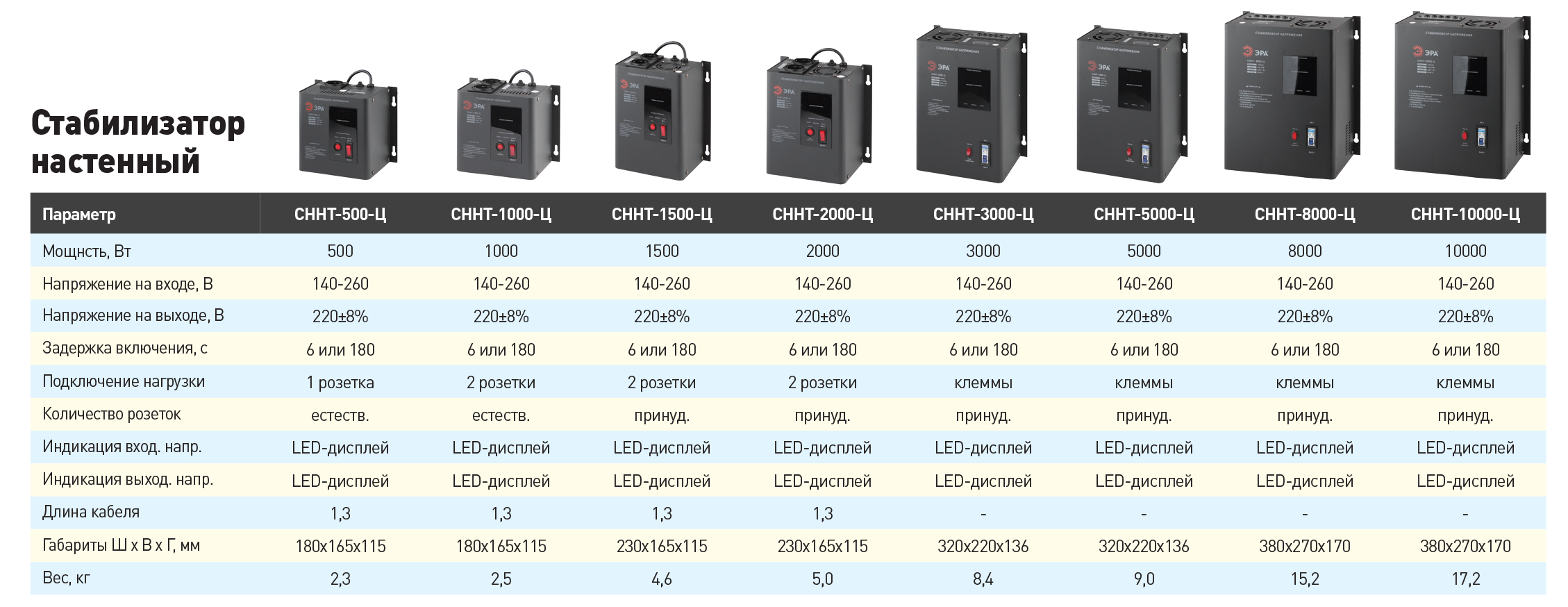

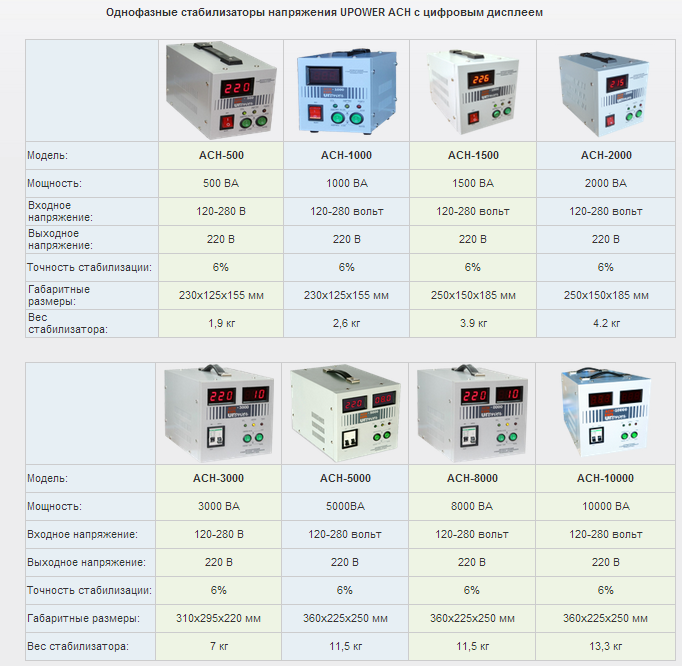

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:
1
2
3
4
5
Как правильно выбрать стабилизатор напряжения по мощности
Выбор мощности стабилизатора напряжения при покупке, одна из важнейших задач, выполнив правильно которую вы обеспечите себе и технике спокойную долгую жизнь.
Для начала, несколько общих рекомендаций перед выбором стабилизатора.
- посмотрите какой вводной автомат у Вас на фазе. Это косвенно определяет уровень нагрузки разрешенной для Вашего объекта (дома). Нет смысла брать существенно выше номинал по мощности. Например у Вас 25 А автомат. То есть ограничение по мощность 25А*220В=5500 ВА то есть можно взять 5000 ВА или 8500 ВА стабилизатор, нет смысла брать больше. Кроме того, появляется вероятность выключения вводного автомата при включении мощного стабилизатора (высокие пусковые токи стабилизатора, в котором всегда присутствует трансформатор, иногда “выбивают” автомат).
- Посчитайте суммарную нагрузку всех приборов. Разделите ее на две части – с двигателями и без. Это необходимо сделать для того, чтобы учесть правильно пусковые и реактивные токи
Приблизительные мощности бытовых электроприборов приведены в Таблице 1:
Таблица 1. Номинальная потребляемая мощность бытовых приборов.
Вольт-Амперы и Ватты – в чем разница мощности?
Для всех приборов без двигателя мощности просто суммируются, а мощность указанную на приборах с двигателями в Вт, нужно увеличить на 30-40%, чтобы получить её в Вольт-Амперах (ВА).
Для чего это нужно? Дело в том, что у приборов, имеющих в своем составе индуктивности (трансформаторы, электродвигатели) мощность, выраженная в Ваттах, меньше, чем мощность, выраженная в Вольт-Амперах в cosφ раз. cosφ (косинус фи, меньше либо равен 1) – это поправочный коэффициент, учитывающий реактивную составляющую, возникающую из-за индуктивных элементов. Обычно он указывается на корпусе прибора, но если его нет, то его можно принять 0,7 – 0,8.
Можно записать такое правило:
Вт=ВА * cosφ
В Вольт-Амперах измеряется полная мощность, которая состоит из активной и реактивной составляющих. Активная мощность измеряется в Ваттах (Вт), и всегда равна или меньше реактивной мощности (ВА).
Маркетологи, чтобы представить товар в выгодном свете, потребляемую мощность электроприборов указывают, как правило, в Вт (это меньше, чем в ВА), а мощность таких приборов, как генераторы и стабилизаторы, указывают в ВА, чтобы казалось больше.
Пусковые токи
Есть еще понятие пусковых токов, это когда в момент включения устройство требует такого количества энергии, которое в несколько раз превышает потребляемую энергию в штатном режиме.
В Таблице 2 приведены средние пусковые токи на электроприборы.
Таблица 2. Пусковые токи потребителей электроэнергии.
При покупке стабилизатора нужно учитывать пусковые токи только у приборов последней строчки Таблицы 2, поскольку они имеют большую длительность. Короткими пусковыми токами можно пренебречь.
Нужно учесть, что пусковые токи не действуют одновременно, и для их учета можно взять самый мощный прибор. Хотя, бывают моменты, когда при включении питания к сети подключаются сразу все приборы.
Это очень вредно не только для стабилизатора, но и для электропроводки вообще. Поэтому, подавая питание, включайте приборы по очереди, это можно делать групповыми автоматами.
Виды стабилизаторов и их характеристики
Перейдем непосредственно к выбору стабилизатора и вначале определимся с нужным нам типом. У каждого из них есть свои плюсы и минусы и особенности работы. Давайте рассмотрим их по порядку:
Электромеханические
Стабилизатор состоит из катушки со встроенным электродвигателем, который перемещает угольную щетку по ее виткам. Такие устройства стоят не дорого и на выходе выдает 220В с очень низкой погрешностью (около 2%), но имеют и ряд недостатков таких как шумность, низкое быстродействие, короткий срок службы механики и ее плохая надежность. Для газовых котлов они не подходят, так как помимо перечисленных минусов, при движении механических частей велика вероятность образования искр.
Релейные
В стабилизаторах этого типа переключение между обмотками вольтодобавочной катушки происходит с помощью реле. От того какое количество обмоток используется зависит точность стабилизации. Устройства имеют широкий диапазон входного напряжения от 100 до 290В, точность стабилизации около 5-8%, низкий уровень шума, доступную цену (от 2000р), широкий диапазон рабочих температур и могут несколько секунд работать при перегрузках в 110%. К недостаткам их можно отнести разве что подверженность реле износу и некоторую задержку стабилизации.
Фото 3: Конструкция стабилизатора с релейными переключателями
Электронные (тиристорные)
Эта разновидность стабилизаторов отличается самым высоким быстродействием. За переключение обмоток автотрансформатора в них отвечают полупроводниковые ключи — тиристоры (симисторы). Входящий в состав прибора контроллер сравнивает эталонное напряжение 220В (или 380В) со входным и при необходимости корректирует его. Точность стабилизации зависит от количества корректирующих ступеней, чем их больше тем ближе выходное напряжение к эталону.
Фото 4: Монтаж настенного стабилизатора 220В «Ресанта» для систем отопления
Для использования совместно с газовым котлом лучший выбор это релейные и электронные стабилизаторы напряжения. Электромеханические подойдут, к примеру, для подключения водогрейного пеллетного котла отопления «Faci» или ему подобных устройств на топливных гранулах с электронным управлением.
Расчёт мощности стабилизатора
При покупке оборудования необходимо особое внимание уделить его мощности. Сперва требуется точно узнать, какой показатель указан в паспорте
У котлов есть несколько значений:
- Тепловая мощность, которая варьируется от 6000 до 24000 кВт.
- Потребляемая мощность – 100-200 Вт или 0,1-0,2 кВт.
Вольт-амперы (ВА) указывают на необходимую мощность стабилизатора. Параметр не похож на Вт или кВт тем, что указывает на полную мощность. Другие же – исключительно полезную. Это означает, что если на приборе указана мощность в 500 ВА, то конечный показатель будет составлять 350 Вт
Важно отметить, что мощность аппарата должна превышать данные самого теплового генератора, но и подключенного оборудования. Речь идет в первую очередь о циркуляционном насосе, у него собственные параметры
Чтобы подобрать для личного пользования качественный защитный механизм придется учитывать возрастающие пусковые токи. При этом сам стабилизатор обязательно должен иметь своеобразный запас мощности, что превышает показатели всех приборов на 30%.
Формула расчёта:
(Мощность выбранного и установленного в доме котла в Вт + мощность насоса Вт * 3) * 1,3 = конечная мощность стабилизатора в ВА. К примеру, если у котла мощность – 150 Вт, у насоса – 70 Вт, то получается следующая формула: (150 Вт+70 Вт*3)*1.3 = 468 ВА.
Но нельзя забывать про просадки тока. Если начнется падение входного напряжения, то и указанные показатели стабилизатора тоже снизятся. Если в розетке 170 В, то работоспособность упадет примерно на 80% от номинала. Поэтому мощность, что указана паспорте, нужно умножить на процентное падение и поделить на 100. Только в этом случае можно получить оптимальные показатели мощности.
Формула расчета мощности стабилизатора
Итак мы определились с типом стабилизатора напряжения. Теперь чтобы правильно выбрать нужное устройство из линейки предлагаемой производителем, необходимо рассчитать мощность на которую оно должно быть рассчитано. Для того, чтобы это сделать надо выполнить следующие шаги:
Определяем потребляемую электрическую мощность котла, значение которой обычно указано в техническом паспорте на устройство.
Для того, чтобы лучше понять методику расчета, рассмотрим его последовательность на примере простой задачи:
Задача: Необходимо выбрать стабилизатор напряжения для газового котла «Viessmann» Vitopend 100-W WH1D с закрытой камерой сгорания и встроенным циркуляционным насосом.
Решение: По паспорту электрическая мощность котла 63 Вт, насоса 65 Вт. Мощность стабилизатора = (63 + 65*3)*1,3 = 335 Вт
Определившись с типом и с мощностью устройства, можно переходить к выбору производителя и конкретной модели. В следующей главе мы сделаем краткий обзор наиболее популярных приборов на российском рынке.
Зачем для газового котла нужен стабилизатор напряжения
Подача электроэнергии в газовый котел требуется для нескольких узлов:
- циркуляционный насос;
- вентилятор турбонаддува;
- электронная плата управления с подключенной сетью датчиков (самодиагностика).
Первые два устройства вполне устойчивы к перепадам рабочего напряжения. К наиболее требовательным группам потребителей относят плату управления. Она обладает тонкими настойками, позволяющими определять наличие пламени на горелке и прочими установками безопасности. Сразу детектируется перегрев теплоносителя, падение давления, отсутствие циркуляции и прочие важные параметры котла.
Любой скачок или изменение режима электропитания могут дать сбой в системе и вызвать череду ложных срабатываний датчиков.
Если подобная ситуация будет повторяться часто, плата управления перегорит. Новый узел стоит дорого, дополнительная плата потребуется за замену элемента и новую настройку систем котла.
Неизвестно, каков будет результат подобной замены. поскольку уровень подготовки специалистов сервисных центров бывает разный. Кроме того, на время ремонта дом останется без обогрева (если нет резервного котла, что бывает редко).
Поэтому, одновременно с приобретением котла необходимо купить стабилизатор напряжения и пользоваться им с самых первых дней работы системы.
ВАЖНО!
Стабилизаторы не спасают от полного отключения питания. Для отдаленных поселков это следствие изношенности и перегрузки сетей является обычным явлением
Если такая ситуация стала нормой, лучше приобрести энергонезависимый котел, не нуждающийся в электропитании и более надежный в условиях нестабильной подачи энергии.
Выбор стабилизатора напряжения для котла
Надежная и безаварийная работа газовых возможна только при соблюдении определенных условий, а именно при наличии качественного электропитания. К сожалению именно с этим непременным условием чаще всего возникают проблемы. Для решения этой проблемы необходимо установить стабилизатор напряжения для котла. Прежде всего рассмотрим причины, по которым мы хотим установить стабилизатор напряжения, а затем остановимся на таком вопросе, какой именно стабилизатор напряжения для котла нам необходим.
В чем же заключается опасность колебаний напряжения для отопительной техники?
- Несмотря на то, что контроллер (или проще говоря компьютер, управляющий котлом) имеет свой собственный стабилизатор напряжения, его нормальное функционирование гарантировано при напряжении питающей сети 220 плюс минус 10%В. Сбой в его работе может создать аварийную ситуацию.
- Арматура котла включает в себя электромагнитные клапаны и задвижки. Пониженное напряжение приводит к их неполному закрытию или открытию, а повышенное к выходу из строя. Эти обстоятельства так же требуют установить стабилизатор напряжения для котла.
- Изменение режима работы вентиляторов приводит к изменению состава топливной смеси и неустойчивому горению.
- При значительных отклонениях напряжения питающей сети вентиляторы и насосы имеют высокую степень вероятности выхода из строя.
Практически все производители отопительной техники рекомендуют установить стабилизатор напряжения котла и у многих это является одним из условий предоставления гарантии.
Кроме того, для питания котла я рекомендую применение Источника Бесперебойного Питания (UPS) типа Онлайн, чтобы при кратковременных отключениях электроэнергии котёл продолжал работать. Речь идёт о времени отключения 5-60 минут, в зависимости от емкости батареи ИБП. Кроме того, Онлайн ИБП с двойным преобразованием выдает чистую синусоиду и предохраняет электронику котла от возможных кратковременных (менее 10мс) скачков напряжения, с которыми ни один стабилизатор не успеет справится.
ИБП должен быть специальным, для котлов, со сквозным нулём – для правильной работы розжига.
Такие траты окупятся долгим сроком службы котла. Утешением может послужить то, что стабилизатор для котла может иметь небольшую мощность – не более 500 ВА.
Место установки
Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.
При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.
По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.
Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.
На сколько сильно падает напряжение?
Теперь рассмотрим последний подводный камень при выборе стабилизатора напряжения для котла отопления.
Человек без специального технического образования вряд ли будет знать, что при падении напряжения в электросети падает и выдаваемая стабилизатором мощность. И если производителем заявлены 350 Вт, то уже при 198В мощность стабилизатора начнет снижаться, при 170В составит 80%:
350 * 80 / 100 = 280 Вт
а при 130В только 50% от номинала:
350 * 50 / 100 = 175 Вт.
Вот теперь не возникает вопросов о большой мощности стабилизатора для моего котла. Стало понятно, что даже при аномальном падении напряжения котел на 150Вт не будет отключаться по перегрузу.
Как видим, необходимо знать на сколько сильно падает напряжение, а если возможности замерять просадки нету, то выбирать стабилизатор с запасом по мощности в 30%.
Третье правило:
При падении напряжения падает и мощность стабилизатора, поэтому всегда нужно брать аппарат бОльшей мощности, чем требуется.
На сколько сильно падает напряжение?
Теперь рассмотрим последний подводный камень при выборе стабилизатора напряжения для котла отопления.
Человек без специального технического образования вряд ли будет знать, что при падении напряжения в электросети падает и выдаваемая стабилизатором мощность. И если производителем заявлены 350 Вт, то уже при 198В мощность стабилизатора начнет снижаться, при 170В составит 80%:
350 * 80 / 100 = 280 Вт
а при 130В только 50% от номинала:
350 * 50 / 100 = 175 Вт.
Вот теперь не возникает вопросов о большой мощности стабилизатора для моего котла. Стало понятно, что даже при аномальном падении напряжения котел на 150Вт не будет отключаться по перегрузу.
Как видим, необходимо знать на сколько сильно падает напряжение, а если возможности замерять просадки нету, то выбирать стабилизатор с запасом по мощности в 30%.
При падении напряжения падает и мощность стабилизатора, поэтому всегда нужно брать аппарат бОльшей мощности, чем требуется.
