Калькулятор расчета необходимой мощности газовой колонки

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

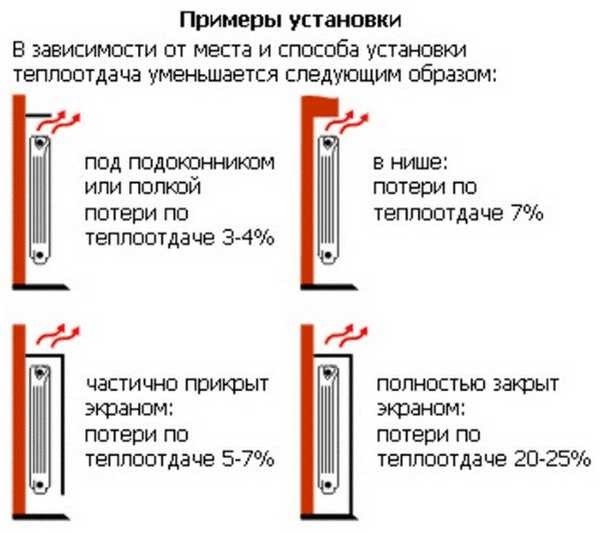

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

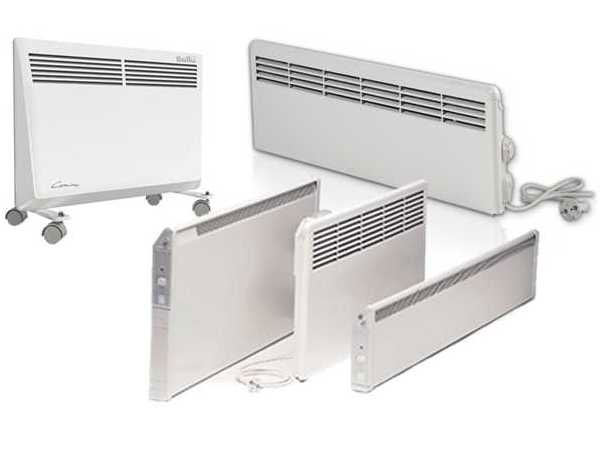

Конвекторы

Это современные и достаточно эффективные устройства, которые способны прогреть большое помещение за малое время. Основа нагревательного элемента – спираль из специального сплава металлов. Воздух комнаты проходит через конвектор, а из решетки выходит уже теплым.

Располагается такое устройство на полу, благодаря чему холодный воздух сразу прогревается и нейтрализуется теплым – происходит естественное движение воздушной массы – конвекция, из-за чего и произошло название обогревателя. Преимущество конвектора – быстрое прогревание больших объемов помещения и совершенно бесшумная работа. К тому же он не занимает много места. Недостатков практически нет.

Модели и цены на них представлены в таблице.

модель	технические характеристики	цена, руб
Ballu BEP/EXT-1500	4600
Electrolux ECH/AG-1000MFR4	2700
РЕСАНТА ОК-500С	900
Ballu BEC/EVM-1500	2200
Ballu BEC/EM-1000	1700

Что влияет на расчетную мощность

Котел должен не только восполнять все тепловые потери конкретного здания или помещения, но и иметь определенный мощностный запас. Почему необходимо брать значение больше расчетного:

• оборудование не должно работать на пределе возможностей — это приводит к преждевременному износу;
• нужно учитывать вероятность аномальных температур;
• для частного дома полезно учесть возможность расширения площади.

Некоторые покупатели не знают, в каких единицах исчисляется главный параметр газового оборудования, определяющий его производительность. Тепловая мощность аппаратов измеряется в киловаттах (кВт). Эта величина всегда указывается в техническом паспорте каждой модели.

Формула для расчета мощности котла

Во время выполнения для отопительного котла расчетов мощности конечный показатель все равно придется округлить, поскольку у приобретаемой котельной установки обязательно должен присутствовать запас мощности. По этой причине при расчетах мощности необходимо использовать следующую формулу:

W = S*Wуд, где

• S – суммарная площадь здания, которая нуждается в прогреве, определяемая включением всех помещений вне зависимости от их назначения, в кв.м.
• W – мощность котельной установки, кВт.
• Wуд. – среднестатистический показатель удельной мощности, использование подобного параметра позволяет добиться большей точности расчетов за счет корректировки показателей на основе особенностей конкретной климатической зоны, кВт/кв.м.

Этот параметр выведен на основании многолетнего опыта работы различных систем для разных территорий. Показатель, получаемый в результате перемножения площади с указанным параметром, будет соответствовать усреднённому значению мощности. При этом он подлежит обязательному округлению с учетом выше указанных особенностей.

Пример расчета мощности котла

Объектом же, для которого будут выполняться расчеты, будет выступать частный дом площадью 140 квадратных метров. В качестве региона выберем Краснодарский край. Сразу уточним, что речь идет о газовом котле, который помимо решения задачи по обогреву будет снабжать водой сантехнические приборы. Также упомянем, что расчеты проводятся для дома, где установлена система с естественной циркуляцией, в которой отсутствует высокое давление.

Для рассматриваемой ситуации удельная мощность составит 0,85 кВт/м2.

Если следовать всем правилам расчетов, то получим, что для выбранного дома промежуточный коэффициент расчета составит 14 (140 кв.м/10 кв.м.). Его определили, помня об условии, согласно которому на каждые 10 квадратных метров отапливаемых помещений должно приходиться 1 кВт тепла, вырабатываемого отопительным котлом.

Если продолжить расчеты, то получим

14 * 0.85 = 11.9 кВт.

Расчетный показатель соответствует количеству тепловой энергии, что соотносится с потребностями дома, обладающего обычными теплотехническими характеристиками. Помня о том, что в функции котельной установки будет входить обеспечение горячего водоснабжения для душа и раковины, необходимо увеличить расчетный показатель дополнительно на 20%.

11.9 + 11.9 * 0.2 = 14.28 кВт.

Не забываем о том, что в системе не используется циркуляционный насос, из-за чего давление в ней может колебаться. По этой причине высчитанный на прошлом этапе показатель необходимо увеличить еще на 15%, чтобы иметь запас тепла и энергии.

14.28 + 11.9 * 0.15 = 16.07 кВт.

Необходимо учесть утечки тепла, которые возникнут во время работы системы. По этой причине результат необходимо округлить в большую сторону. В результате мы получим, что выбираемый отопительный котел должен иметь мощность не менее, чем 17 кВт.

Выполнять расчеты мощности для котла следует еще тогда, когда разрабатывается проект конкретного здания. Дело в том, что добиться эффективной работы отопительной системы можно при наличии необходимых условий, которые связаны с выделением топочного помещения, а также устройством в помещениях дымохода и вентиляции.

Мощность является важным параметром для отопительного котла, от которого зависит эффективность обогрева как каждого конкретного помещения, так и всего здания в целом. Причем расчет этой характеристики является достаточно сложным мероприятием, где необходимо учитывать различные факторы.

Учитывая, что рядовой владелец незнаком с большей частью параметров, которые могут повлиять на эффективность работы отопительного котла, лучше всего поручить эту работу квалифицированным специалистам. Ведь когда речь заходит о создании наиболее комфортных условий проживания и оптимизации затрат на отопление, проявлять инициативу неуместно.

Сколько потребляет в сутки масляный обогреватель?

Такой вид обогревателей сжигает небольшое количество кислорода и потребляет мало электричества. Кроме этого, не являются такими пожароопасными, как другие приборы.

Недостатками является высокая стоимость и большой вес. В среднем, масляный обогреватель расходует 750Вт в час. Более мощные нагреватели затрачивают около 1 кВт. Но можно найти приборы с меньшей мощностью.

Так как прибор работает несколько часов в сутки, то потребление электроэнергии значительно меньше.

Масляный обогреватель

Чем больше мощность прибора, тем больше электричества он потребляет. В то время, когда прибор выключен и находится в режиме отдыха, то он не тратит энергию. Несмотря на некоторые недостатки, преимуществ можно выделить больше. Именно поэтому он является популярным среди жителей частных домов. Рассчитать количество потребляемой электроэнергии можно после 1 месяца пользования прибором.

Как производить расчет мощности различных типов котлов

То, насколько эффективная отопительная система, будет в первую очередь зависеть от того, какого она типа. И, конечно же, на нее будет влиять правильность произведенных расчетов касаемо необходимой мощности отопительного котла. Если же такие расчеты покажут необъективные данные, то в скором будущем вас будут ждать неизбежные проблемы.

Если теплоотдача прибора будет меньше необходимого минимума, то в зимнее время в доме будет холодно. Если же его производительность будет излишней, то это не приведет ни к чему, кроме как к излишним затратам энергии, а следовательно, и ваших денег.

Дабы избежать подобных неприятностей, вам потребуются только знания касаемо того, как рассчитывается мощность котла. Также учтите тот факт, что существуют различные типы отопления, в зависимости от используемого топлива. Вот они:

1. На твердом топливе.
2. Электрические.
3. На жидком топливе.
4. Газовые.

При выборе той или иной системы люди зачастую основываются на особенностях конкретного региона, а также на стоимости оборудования.

Котлы на твердом топливе

Дабы рассчитать мощность котла на твердом топливе, вы должны учесть особенности, которые характерны для данного типа оборудования.

1. Относительно низкая популярность.
2. Потребность в дополнительном пространстве для того, чтобы хранить топливо.
3. Доступность.
4. Процедура эксплуатации проходит весьма экономично.
5. Такие котлы могут функционировать автономно, по крайней мере, большая часть современных приборов предусматривает это.

Помимо этого, еще одним фактором, который нужно учесть, делая расчет мощности котла отопления, является то, что температура получается циклично. Иными словами, в помещении, отапливаемом такой системой, температура в течение дня может колебаться с зазором в 5 градусов.

Важно! Именно по этой причине твердотопливные котлы едва ли можно назвать наилучшими, а если есть возможность, то от их покупки лучше вообще отказаться. Но если такой возможности нет, у вас есть два способа того, как частично оградить себя от таких проблем

1. Использовать теплоаккумуляторы, объем которых может достигать 10 метров кубических. Они подсоединяются к системе отопления и существенно сокращают теплопотери, что позитивно сказывается на затратах на отопление.
2. Соорудить термобаллон, необходимый для контроля подачи воздуха. Благодаря ему время горения увеличивается, а количество топок, следовательно, снижается.

Благодаря всему этому необходимая вам производительность котла снижается. Также все это следует учесть при расчетах.

Электрические котлы

Все котлы, работающие на электрической энергии, отличаются следующими особенностями.

1. Они компактны.
2. Топливо для них – электричество – стоит дорого.
3. Управлять ими крайне просто.
4. При перебоях в сети возможны проблемы с их функционированием.
5. Они экологически безопасны.

Собственно, это все, что вам нужно помнить при вычислении необходимой мощности для котла, работающего на электроэнергии.

Котлы на жидком топливе

А теперь поговорим о жидкотопливных котлах. В целом, они характеризуются следующими особенностями.

1. Такие котлы не являются экологически безопасными.
2. Для них используется весьма дорогостоящий тип топлива.
3. Эксплуатация таких котлов отличается простотой и удобством.
4. Еще одна особенность – повышенная пожаробезопасность.
5. При их установке вы должны позаботиться о еще одном помещении, в котором в будущем будет храниться топливо.

На этом особенности жидкотопливных котлов закончились.

Газовые котлы

Последний тип котлов, о которых мы поговорим сегодня – это газовые приборы. Они в большинстве своем – наиболее оптимальный вариант при установке системы обогрева. Расчет мощности котлов отопления данного типа невозможно сделать, не учтя следующие его особенности.

1. Эксплуатация таких котлов отличается простотой и удобством.
2. Они экономичны.
3. Они не требуют дополнительного места для того, чтобы хранить топливо.
4. Стоимость самого топлива для них (газа) относительно невысокая.
5. Наконец, их эксплуатация отличается повышенной безопасностью.

Все, с котлами мы более-менее разобрались, теперь порассуждаем о том, как вычислить мощность для радиаторов в отопительной системе.

Производительность газовой колонки

Такой параметр как производительность у газовых колонок может указываться как в кВт так и в л./мин. Узнать данный показатель можно посмотрев на специальную табличку которая размещена на корпусе самой колонки или заглянув в паспорт устройства. Чаще всего производительность указывается именно в л./мин. Определить необходимую вам мощность колонки можно по количеству точек водозабора, т. е. по количеству смесителей.

Считается, что один смеситель способен пропускать 6 — 7 л./минуту. Предположим, что колонка подбирается для квартиры, в которой установлены два смесителя, в ванной и кухне. Для того, чтобы комфортного, одновременного пользоваться горячей водой в обоих помещениях, необходимо колонка мощностью 13 л./минуту. При помощи таблицы расположенной ниже вы сможете подобрать необходимую вам мощность проточной газовой колонки.

Количество точек водозабора	Мощность колонки
10 л.	13 л.	15 л.
Кухня и умывальник	¤
Кухня и душ	¤
Кухня, ванна и душ	¤
Кухня, 2 ванны и душ	¤

Используемые в частных домах котлы

В частных домовладениях в качестве основного теплового генератора могут выступать котлы, различающиеся не только показателями мощности, но и другими техническими параметрами, включая вид топлива и функционал. Выпускаемое оборудование работает на твёрдом (древесина, специальные пиллеты, уголь), жидком, газообразном (магистральный и баллонный газ) видах топлива, а также от традиционной электрической сети.

Конструктивные особенности:

• по материалу исполнения – чугунные или стальные модели;
• по способу монтажа – напольные или настенные модели;
• по числу контуров – одно- или двухконтурные модели.

Энергонезависимые приборы способны функционировать без подключения к электросети, а при монтаже энергозависимых котлов нужно помнить, что системы с принудительной циркуляцией теплового носителя не способны работать без наличия электричества.

Приобретая теплогенерирующий прибор требуется учитывать большое количество критериев

В этом плане особое внимание уделяется стоимости котла, особенностям выполнения монтажа и установки системы отопления, мощности устройства и количеству контуров, виду используемого топлива, а также варианту удаления всех отработанных газов

К самым доступным с точки зрения цены котлам относятся модели отечественного производства, а выбирать устройство по типу топлива нужно с учётом климатических условий и существующих возможностей, присущих населённому пункту, в котором предполагается эксплуатировать дом. При желании вполне можно значительно повысить производительность системы и равномерность прогрева помещений при помощи специального теплового аккумулятора, присоединяемого к установленному отопительному котлу.

Устройства безопасности — какие есть и важность их наличия

Если газовая колонка установлена в квартире, а не в специальном помещении (бойлерной, котельной), то наличие всех перечисленных устройств обязательно:

• Детектор ионизации. Отключает устройство в случае угасания пламени. Возможно использование специального датчика горения. Есть модели, где установлены обе системы;
• Предохранительный клапан аварийного сброса давления. Стравливает излишки если давление в трубах превышено. Особенно важен для накопительных колонок;
• Детектор потока. Автоматически включает колонку при открытии крана в любой точке водозабора системы ГВС.
• Детектор наличия тяги. Блокирует работу водонагревателя, если тяга в дымовом канале недостаточная. Предотвращает заполнение помещения угарным газом.
• Детектор пониженного давления воды. Газовая колонка не включится, если напор воды в системе недостаточный. Предотвращает прогорание теплообменника.
• Датчик перегрева воды. Отключает устройство при достижении температурой порогового значения.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

• 10 кВт на 100 кв.м;
• 15 кВт на 150 кв.м;
• 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

• атмосферные условия в местности;
• размер жилой постройки;
• коэффициент теплопроводности стены;
• фактическую теплоизоляцию здания;
• систему регулировки мощности газового котла;
• объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

• 0.7 до 0.9 южные территории РФ;
• 1.0 до 1.2 центральные регионы РФ;
• 1.2 до 1.5 Московская область;
• 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом: Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

• ванная комната – 8.0-9.0 л/мин;
• душевая установка – 9 л/мин;
• унитаз – 4.0 л/мин;
• смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

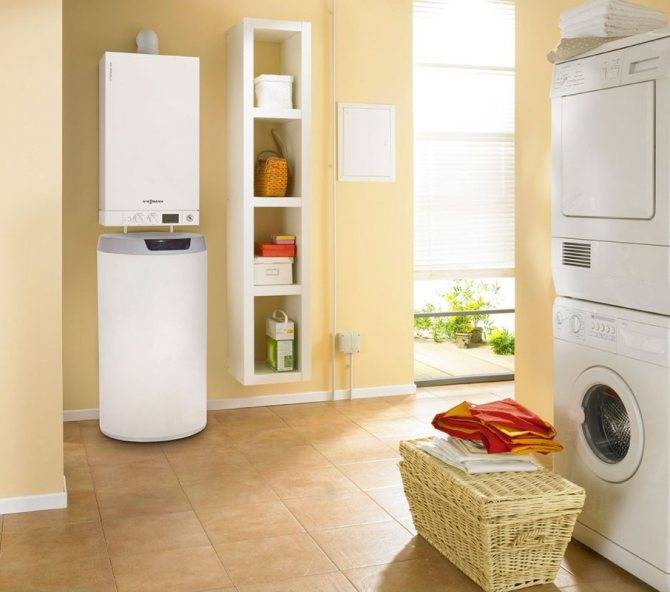

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

• 100 л, Мо – 24кВт, 14 мин;
• 120 л, Мо – 24кВт,17 мин;
• 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Обзор лучших производителей газовых водонагревательных устройств

Чтобы долгожданная покупка работала не один год, необходимо выбирать водонагревательный прибор из наиболее востребованных компаний, которые предлагают газовые колонки.

1. Ariston – итальянское качество по приемлемым ценам. Колонки данной компании оснащены различными дополнительными функциями: поддержкой заданной температуры, LCD-дисплеем, 3 режимами мощности горения. Составные узлы и комплектующие изготавливаются из высококачественных композитных материалов, которые гарантируют длительный срок работы и устойчивость компонентов к коррозии. Интеллектуальное управление с помощью микрокомпьютера поддерживает температуру воды на постоянном уровне. Линейка оборудования данной фирмы сочетают в себе высокие технологии, европейское качество и многолетний опыт компании. Благодаря своим небольшим размерам компактная конструкция экономит пространство в комнате и подойдет для любого интерьера.





















2. Vaillant – качественный немецкий производитель на российском рынке газового оборудования. У газовых колонок этой фирмы мощность от 10 до 30 кВт. Устройства отличаются высокой производительностью и неприхотливостью в эксплуатации. К основным преимуществам данного бренда относят: простое управление с помощью удобного ЖК-дисплея, оригинальный дизайн и бесшумность работы. Оборудование укомплектовано надежным медным теплообменником.

3. Junkers — линия колонок, которые производятся в Германии компанией Bosch. Водонагревательные приборы адаптированы для российских условий эксплуатации. Отличительная особенность – наличие модуляции пламени, благодаря чему мощность автоматически изменяется в зависимости от подаваемой воды. Они не нагреваются снаружи, имеют защитное покрытие и бесшумно работают. Приборы характеризуются высокой эффективностью работы.

4. Electrolux — достойное качество шведского оборудования по оптимальной цене. У газовых колонок этой фирмы мощность от 17 до 31 кВт. Горелка выполнена из нержавеющей стали, а теплообменник – из меди, что гарантирует длительный потребительский срок такого оборудования. Газовая колонка имеет предохранительный клапан гидравлического типа, который служит для защиты агрегата от перегрева. Так как газовые колонки оснащены небольшим количеством сопел, оборудование работает бесшумно. Некоторые модели (например, Electrolux GWH 265) снабжены автоматической регулировкой пламени, чтобы сохранить температуру теплоносителя неизменной даже в случае уменьшения напора воды. Для безопасности работы используется инновационная система Intelligent control, которая отслеживает функционирование всех датчиков и систем.

5. Termaxi – недорогие газовые колонки китайского производства, которые пользуются спросом у потребителей. Они имеют модуляционные горелки, что является конкурентным преимуществом по сравнению с другими марками. В линейке водонагревательных приборов присутствует модель, способная давать 12 литров горячей воды за минуту. К такому оборудованию можно подключить до трех водозаборных точек.

6. Beretta – итальянские водонагреватели отличного качества. Достоинства моделей этой фирмы: удобство в пользовании, продуманный дизайн, высокое качество сборки, огромный ассортимент. В линейке компании имеются водонагревательные приборы 2 видов: с модуляцией пламени и с электророзжигом.

Калькулятор расчета необходимой мощности газовой колонки

Пояснения по проведению расчетов

• Алгоритм работы калькулятора строится на формуле вычисления необходимого количества энергии для нагрева определенного объема воды в единицу времени на заданную разницу температур Δt.
• Верхний порог Δt, то есть ожидаемая температура воды на выходе, задаётся пользователем в первом поле ввода данных.
• В следующем поле указывается, какая температура воды будет на входе в колонку. Это зачастую зависит от типа источника – в некоторых скважинах, скажем, температура поддерживается неизменной в течение всего года. Или бак-гидрант расположен в отапливаемом помещении, и вода поступает в колонку тоже примерно с одинаковой температурой независимо от сезона. Но при желании можно провести расчёт и для наиболее экстремальных условий, когда температура воды близка к порогу замерзания. Словом, варианты разные – на усмотрение хозяев с приложением к конкретным имеющимся или планируемым условиям эксплуатации.
• Следующим шагом необходимо указать, какие точки разбора горячей воды могут быть задействованы одновременно. Понятно, что здесь следует проявлять известную умеренность, иначе показатели мощности колонки могут получиться «космическими». Все, опять же, в руках хозяев – они могут наладить режим одновременного пользования горячей водой, так, чтобы это было удобно всем. И наш калькулятор и в этом окажет помощь – продемонстрирует реальную картину.

Цены на газовые колонки

В этом поле следует галочками отметить те точки потребления горячей воды, которые с большой долей вероятности могут использоваться одновременно. А удельный расход (л/мин.) по каждой точке уже внесен программу расчета.

• Удельная теплоемкость воды также уже заложена в программу.
• Остаётся нажать кнопку и получить готовый результат. Он выражен в киловаттах, причем, показан как в чисто рассчитанном виде, так и с учётом 15% эксплуатационного запаса — колонка в любом случае все же не должна работать на пределе своих возможностей.

Критериев оценки — немало, и в них нужно уметь ориентироваться. Тем более что многообразие газовых проточных водонагревателей растет, они оснащаются новыми удобными (и не очень) функциями, повышается степень безопасности их эксплуатации. Подробнее обо всем этом – в специальной публикации нашего портала «Как выбрать газовую колонку» .

Документы

Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

1. Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
2. Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
3. Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
4. Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
5. Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

1. Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
2. Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
3. Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
4. Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
5. По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

Рис. 10 Рекомендованные отступы и размещение изоляции
