Автономная канализация для частного дома: как сделать

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Блиц-советы

• До проведения системы выполняются работы внутри частного дома – монтаж вертикального стояка для поочередного подведения к нему труб от оборудования санузла с соблюдением уклона в 5 мм на 1 м. При установке насоса уклон необязателен.
• В процессе планирования кухня и уборная должны располагаться вблизи выхода канализационной системы на улицу. При многоэтажном строительстве расположение санузлов друг под другом для уменьшения числа стояков и упрощения монтажа и обслуживания всей сети. Для большого числа санузлов или при отсутствии уклона на участке рационально использование насоса.

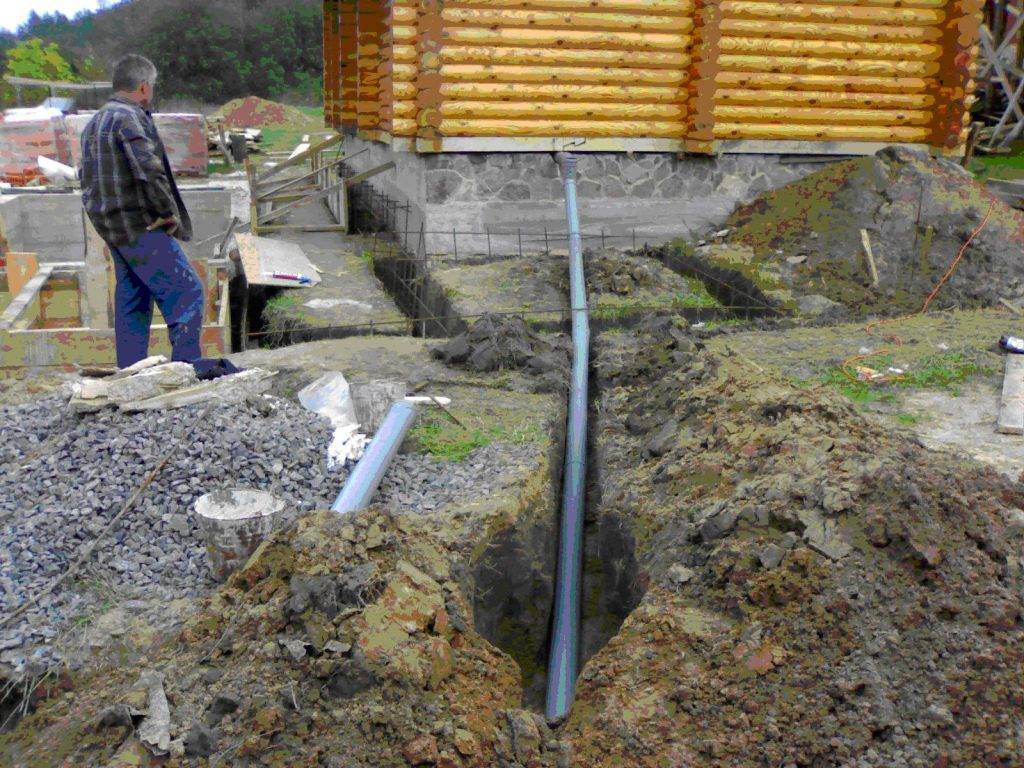

Правильная укладка канализационных труб

От фундамента дома до септика должен быть уложен трубопровод, его обязательно размещают под уклоном, что улучшит удаление стоков. Чем толще трубы, тем больший угол наклона необходим.

Канализационные трубы необходимо укладывать ниже глубины промерзания почвы зимой. В среднем – не менее 1 м, в районах с теплым климатом, сильно глубоко закапывать трубы нет необходимости, хватит и 70 см глубины. Здание, построенное в холодном регионе, требует заглубления канализационных труб не менее 1,5 м глубины. Для того, чтобы сточные воды зимой не застывали в трубе, можно обмотать трубу нагревающим проводом. До укладки труб необходимо на дне траншеи насыпать и хорошо утрамбовать песчаную подушку, толщиной 15 см. это предотвратит возможный излом трубы при оседании почвы.

Оптимально – формирование прямой магистрали от жилого дома до септика. Если прокладка труб по прямой линии невозможна, придется делать поворот. На участке поворота желательно сделать смотровой колодец для прочистки системы. Все соединения нужно делать герметичными.

Канализация в частном доме

По такому параметру, как способ транспортировки отходов выделяют две разновидности канализации:

• напорная;
• безнапорная.

В первой использованная вода и нечистоты движутся благодаря установленному в системе фекальному насосу. Второй вариант системы предполагает использование автоматического слива, который происходит естественным образом в канализационные трубы. Оба варианта могут быть устроены в частном домовладении. Какое из них предпочесть — здесь все зависит от конкретных условий.

Самотечная канализация

Эффективная работа такой системы возможна лишь в том случае, если при ее устройстве полностью соблюдаются параметры уклона. Он должен быть постоянным и равномерным на всем протяжении трубы. При этом достаточно длинным может быть горизонтальный участок.

Выполняя устройство самотечной канализации, многие владельцы допускают одну ошибку — они устраивают слишком крутой уклон трубы. Делая так, многие полагают, что чем он круче, тем лучше будет происходить сток отходов. Однако все получается наоборот. Если истоки движутся слишком быстро, то не происходит заполнения трубы водой, по причине чего отмечается плохое омывание внутренних стенок.

Если уклон меньше допустимого, то в этом случае поток движется с небольшой скоростью, что также негативно отражается на работе системы канализации. При устройстве самотечной канализации необходимо обеспечить баланс, чтобы была возможность для самоочистки канализации. Если баланс отсутствует, то это может привести к ситуации, когда на внутренней поверхности трубы при использовании канализации будет возникать налет. А он приведет к ситуации, когда в трубах начнут образовываться засоры.

Напорная канализация

В некоторых ситуациях достаточно большой проблемой является создание самотечной канализации. Например, чтобы соблюсти необходимую величину уклона, требуется прокладка трубы ниже уровня пола или же возникает необходимость в подъеме верхнего конца на достаточно большую высоту. В первом случае придется провести масштабные разрушения, а во втором потребуется сооружение постамента на достаточно большой высоте. Кроме этого, большие сложности возникают, когда трубы такого диаметра прокладываются через стены и перегородки, установленные в доме.

Чтобы избежать таких проблем, устраивают напорную канализацию для туалета. В ней в качестве главного элемента выступает фекальный насос. Использование этого оборудования обеспечивает слив стоков снизу вверх. Благодаря ему можно использовать для создания канализации трубы меньшего сечения. Основные достоинства фекальных насосов бытового применения заключаются в следующем:

• имеют компактные размеры;
• отличаются эстетичным видом;
• в состоянии перекачивать стоки на несколько метров по вертикали, а по горизонтали на несколько десятков метров.

Кроме этого при обустройстве туалета в частном доме можно приобрести модель унитаза, в которую уже встроен насос.

Преимущества пластиковых труб

Канализационная пластиковая труба обладает рядом достоинств помимо небольшого веса:

• без проблем выдерживает влияние активных химических сред;
• она не подвержена коррозийным процессам;
• имеет гладкую внутреннюю поверхность, благодаря чему на ней не собираются отложения, которые приводят к снижению пропускной способности трубопроводов.

Когда производится прокладка канализационной трубы в земле, все вышеперечисленные положительные характеристики имеют большое значение, поскольку для выполнения прочистки, ремонта или замены элементов магистрали потребуется проведение земельных работ.

А это приводит не только к дополнительным временным, но и финансовым расходам.

Трубная продукция, производимая из пластика, обладает следующими характеристиками:

• доступная стоимость;
• не проводит электричество, что сегодня весьма актуально по причине наличия в доме множества бытовых электроприборов;
• нетоксичность;
• с ее помощью можно монтировать магистрали всевозможной конфигурации.

Несмотря на все преимущества, использовать их не удастся, если не знать, как правильно проложить канализационные трубы в земле. Среди достоинств пластиковых изделий нужно еще отметить, что они со временем не утрачивают свой первоначальный вид.

При обустройстве канализационной системы внутри помещений своими руками нужно задействовать пластиковые изделия, окрашенные в серый цвет. При прокладке наружной части конструкции для отвода стоков и нечистот задействуют полимерные трубы оранжевого, рыжего или кирпичного оттенка.

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

1. Почвенная полевая фильтрация
2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Основные этапы строительства частой канализационной системы

Монтаж канализации в частном доме заключается в проведении следующих основных этапов:

1. монтаж внутренней части системы, на котором требуется установить все предполагаемое оборудование и технику, связанную с водоснабжением и водоотведением, например, стиральную машину;
2. обустройство наружной сети канализации: провести канализацию в частный дом и отвести стоки до места сброса или очистки;
3. сделать канализацию в частном доме для отвода дождевых вод.

Монтаж внутренней части канализации

Устройство частной канализации внутри дома заключается:

По возможности все трубопроводы надо делать прямыми. Если требуется поворот трубы, то его делают как можно глаже. Целесообразнее заменить один сгиб под прямым углом на два по 45º.

Монтаж автономной наружной канализации

Строительство автономной канализации проводится по следующей схеме:

1. вблизи дома обустраивается ревизионный колодец, требующийся для обслуживания канализационной сети;

Не стоит пренебрегать колодцами, необходимыми для ревизии

1. выкапываются траншеи для трубопровода и септика (согласно разработанного ранее проекта). Для самотечной канализации при копке соблюдается угол наклона;
2. на дно трубопроводной траншеи выкладывается песчаная подушка;

Траншея с песчаной подушкой

1. в месте установки септика целесообразнее сделать бетонную основу, так как правилами эксплуатации прибора предусмотрено его четко горизонтальное расположение;

Основание для дальнейшей установки септика

1. устанавливается септик. Если предполагается использовать канализацию в холодное время года, то устройство лучше дополнительно утеплить специальными материалами, например, тепловолокно;

Если септик будет использоваться в холодное время года, его нужно утеплить

1. собирается трубопровод и проверяется его работоспособность. Все соединения труб должны быть герметичными. Если требуется соединить несколько трубопроводов в один, например, при подключении ливневой канализации, то в месте соединения располагается смотровой колодец;

Смотровой колодец в месте соединения канализационных труб

1. система трубопроводов подключается к центральному стояку канализации и септику;
2. если предполагается использование очищенной септиком воды, то дополнительно устанавливается емкость для сбора жидкости, в которою будут поступать и далее храниться очищенные воды;

Подсоединение емкости для накопления очищенной воды

1. все траншеи и ямы закапываются. При этом применяется метод обратной засыпки грунта.

Канализация с дальнейшим использованием очищенных стоков

Если все работы проведены в полном соответствии с проектом, то автономная канализационная система прослужит длительное время.

Подключение к центральной канализации

Если проектом предусмотрено подключение к центральной сети канализации, то чтобы проложить канализацию в частном доме потребуется:

проложить трубопровод по указанной выше схеме до места врезки в центральную сеть

Важно соблюсти все правила и нормы, предъявляемые к укладке трубопровода разработанным проектом;
вызвать сотрудника водоканала, который проверит качество выполненных работ и способ подключения частной системы к общей сети. Сотрудник обязан поставить на соответствующем документе свою подпись

В противном случае подключение будет считаться незаконным;
после проведения всех работ требуется заключить договор с обслуживающей канализационную сеть организацией на отведение сточных вод и дальнейшую отплату предоставленной услуги.

Монтаж ливневой канализационной системы

По проекту делаем канализацию по отведению дождевых вод следующим образом:

1. устанавливаются желоба на крыше дома, по которым дождевая вода будет поступать в канализационную систему;
2. собираются и устанавливаются трубопроводы для отвода воды из желоба в канализацию. Следует надежно закрепить вертикальные участки трубопровода, чтобы они не производили сильного шума;

Ливневые желоба и вертикальные трубопроводы

1. устанавливаются ливневые лотки;

Установленные ливневые лотки с металлическими решетками

1. все точки сбора воды соединяются трубопроводами в единую сеть;

Переход отдельных участков ливневой канализации в единую сеть

1. общий канализационный трубопровод проводится до места сбора или утилизации воды. Можно утилизировать дождевую воду, например, в расположенную рядом с домом канаву или пруд или собирать жидкость для дальнейшего использования.

Подключение ливневой канализации к септику

Организовать частную канализацию загородного дома своими руками не сложно. Главное – правильно составить проект канализации и следовать всем предложенным инструкциям и разработанным рекомендациям.

Проведение работ своими руками

Для организации своими руками устройства канализации в доме необходима схема, с помощью которой можно рассчитать, какие виды материалов и сантехники понадобятся и в каком количестве. Чертеж должен быть выполнен в масштабе.

Также надо учесть такие факторы, как:

• Тип грунта;
• Уровень подземных вод;
• Объем использования воды;
• Климатические особенности местности.

Возможны несколько типов укладки канализационных труб: под полом, внутри стен, снаружи, но это менее эстетично. Трубы, проложенные в стенах или под полом, штукатурятся в 2 см или заливаются цементом. Чтобы уменьшить шум системы, делают обмотку труб без воздушных зазоров.

Схема канализационной системы

У канализационной системы в частном доме схема непростая, она должна учитывать, помимо глубины и материалов, и местоположение с учетом требований.

А именно:

1. Для установки септика или другого вида переработки сточных вод выбирается самое низкое место на участке.
2. Расстояние до источника с питьевой водой — не менее 20 м.
3. До проезжей части – не менее 5 м.
4. До открытого водоема – не менее 30 м.
5. До жилого здания – не менее 5 м.

Для обустройства канализации хорошо подойдут пластиковые трубы

Составляя схему, необходимо разметить все точки слива воды и стояк. Стояк должен быть в легкой доступности. Обычно его устанавливают в туалете, т.к отводная труба унитаза имеет диаметр 110 мм, как и у стояка.

Отводные трубы от ванны и раковины обычно объединяют в одну линию

Важно помнить о том, что труба от унитаза не должна иметь никаких входов от других труб. Кроме того, схема должна включать месторасположение фановой трубы

Самостоятельный монтаж

Установку в доме своими силами рекомендуется начать с внутренней части канализации, а также вентиляции для нее. Канализационная система должна содержать в трубопроводе люки для осмотра и ремонта. Крепление труб к стенам осуществляется хомутами, подвесками и т.п. В местах соединений необходимо использовать крестовины, тройники и коллекторы крупного диаметра (около 100 мм). Переходники помогут соединить трубы разных диаметров.

Немаловажна и вентиляция, которая выполняет сразу 2 функции — приток воздуха в зонах разреженности, вывод газов. Разреженность чаще образуется при сливе воды в унитазе и при работе насоса для слива у стиральной машины. Приток воздуха не дает происходить захвату воды в сифоне и образовывать гидрозатвор, который имеет громкий неприятный звук. Продолжением стояка на крыше является фановая труба.

Чтобы правильно ее установить, нужно следовать правилам:

1. Диаметр фановой трубы — 110 мм для предотвращения закрытия наледью прохода.
2. Высота трубы на крыше выше остальных, в том числе печных, каминных и т.п.
3. Расположение на расстоянии 4 м от окон и балконов.
4. Фановая труба должна быть отдельная от общей вентиляции и с последующим выходом на чердак.

При обустройстве канализации следует соблюдать правила техники безопасности

Через гильзу с обратным клапаном происходит выход коллектора в фундаменте к внешней канализации. Диаметр гильзы составляет 150-160 мм. Обратный ток стоков при наличии обратного клапана невозможен при возникновении загрязнений трубопровода или переполнении приемника стоков.

Глубина укладки

На какую глубину осуществлять укладку труб, зависит от углубления септика и глубины промерзания грунта в регионе. Причем трубы необходимо прокладывать ниже данного уровня.

Их укладывают по следующей схеме и правилам:

1. Отсутствие поворотов от дома до септика для предотвращения засоров.
2. Трубы правильного диаметра.
3. Одинаковый материал труб в одном трубопроводе.
4. Соблюдение уклона (примерно 0,03 м на 1 погонный).

Если уклона не будет или он будет иметь недостаточный градус, то понадобится установить канализационный насос. Также в схему внешней канализации должны входить дополнительные колодцы, особенно если есть повороты трубопровода от дома до септика. Они помогут в обслуживании канализации и устранении возникших засоров или промерзания.

Канализацию, как и водопровод, рекомендуют дополнить теплоизоляцией из пенополиуретана и полиэтилена либо проложить электрокабель.
