Что такое термоусадочный кембрик для проводов — назначение и виды

Какой вид кембриков лучше?

Отправляясь в специализированный отдел электро товаров, многие потребители часто задаются вопросом: «Какие кембрики для проводов лучше использовать?». Правильный выбор во многом зависит от того, какой вид изоляции планируется выполнять. Например, для того чтобы предотвратить появление короткого замыкания на электро платах, необходимо выбирать термоусадочный материал. Он плотно фиксирует область взаимодействия деталей.

При воздействии высокой температуры, он начинает плавиться, тем создавая сопротивление в зоне открытых участков проводниковой цепи. Диаметр термоусадочной трубки должен быть больше на 2 мм от толщины провода.

Для электроприборов с высокой степенью температурного режима, необходимо выбирать термостойкие изоляторы. Они обладают теплозащитой и качественной изоляцией.

К преимуществам расходного термоматериала относят:

  • широкий диапазон температурного воздействия. Эти изделия можно использовать на разных уровнях электрической цепи;
  • безопасный состав. В процессе нагрева пластиковой поверхности не выделяются токсические вещества, которые негативно сказываются на человеческом здоровье;
  • долгий срок эксплуатации;
  • не вступает в контакт с химическими компонентами. В результате этого, сокращается риск преждевременной поломки оборудования;
  • отлично противостоит коррозии деталей и процессу окисления металлических поверхностей.

Современные модели термоусадочного материала имеют дополнительное вещество во внутренне части трубки. В процессе нагревания оно увеличивает клейкую способность пластика. Благодаря этому место соединения имеет хорошую герметизацию. Температура нагрева поверхности изолятора составляет 60оС.

Обычный кембрик также обладает хорошей электроизоляционной способностью. Для этого необходимо правильно подобрать нужный размер и диаметр каучуковой трубки. Основным преимуществом данного изделия является многократное его использование. Если на поверхности изделия появилась трещина, дальнейшее его применение запрещено. Помимо этого, он имеет низкую стоимость.

Термостойкие изоляторы часто применяют в конструкции индукционной печи, духового шкафа или сушильной камере. Он защищает место фиксации полупроводников в электро цепи и сокращает воздействие высокой температуры на детали прибора. На его поверхности можно делать маркировку спаек.

Технические характеристики термостойкого материала включают в себя:

  • электро непроницаемость. Этот вид изолятора практически не проводит электрический ток;
  • толщина стенок изделия достигает от 2 до 2,5 мм. Это позволяет сделать прочный барьер на электрической схеме;
  • пожароустойчивость;
  • большой выбор диаметров трубок;
  • высокий уровень температурного воздействия. Он применяется на участках электро цепи с температурой от -55 до 600 оС. На фото кембриков изображены модели изоляционного материала.

Установка своими руками

Чтобы правильно провести монтаж трубки, необходимо придерживаться ряда правил. На предварительном этапе выполняют такие действия:

  1. Подбирают подходящий типоразмер и марку термоусадочной трубки.
  2. Определяются с количеством материала.
  3. Изучают имеющиеся предложения на рынке.
  4. Подготавливают рабочий инструмент.

Обратите внимание! Выбор инструмента особенно важен, поскольку для разных марок термоусадок разница в рабочей температуре может составлять более сотни градусов. Для установки трубки можно использовать следующий инструментарий:. Для установки трубки можно использовать следующий инструментарий:

Для установки трубки можно использовать следующий инструментарий:

  • строительный фен;
  • термопистолет;
  • переносная газовая горелка;
  • газовый паяльник;
  • пропановая горелка;
  • горелка инфракрасного излучения.

Монтаж термоусадки проводится в такой последовательности:

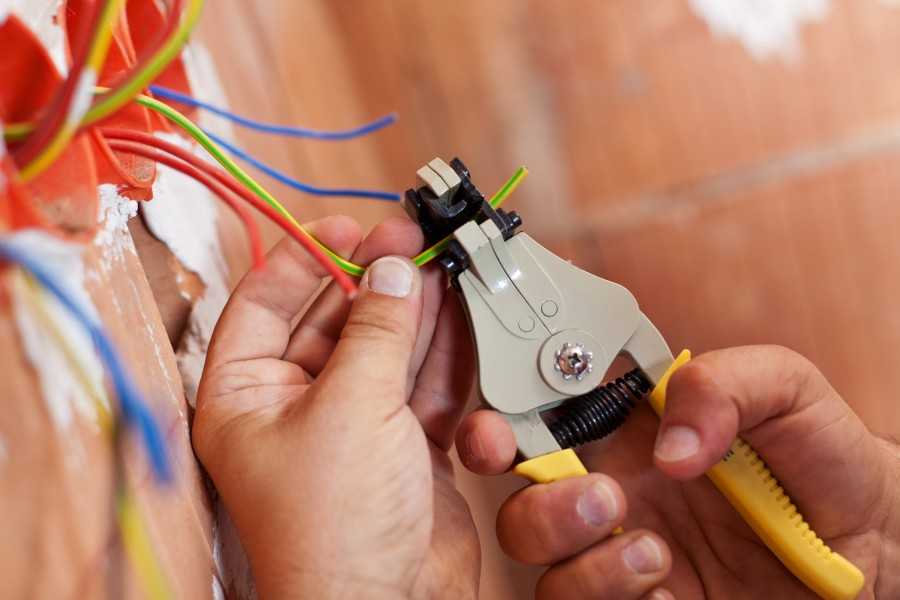

  1. С проводников удаляют грязь, пыль и любые посторонние частицы.
  2. Термоусадку нарезают на отрезки нужной длины.
  3. Далее подготовленный участок термоусадки нужно надеть на целый провод.

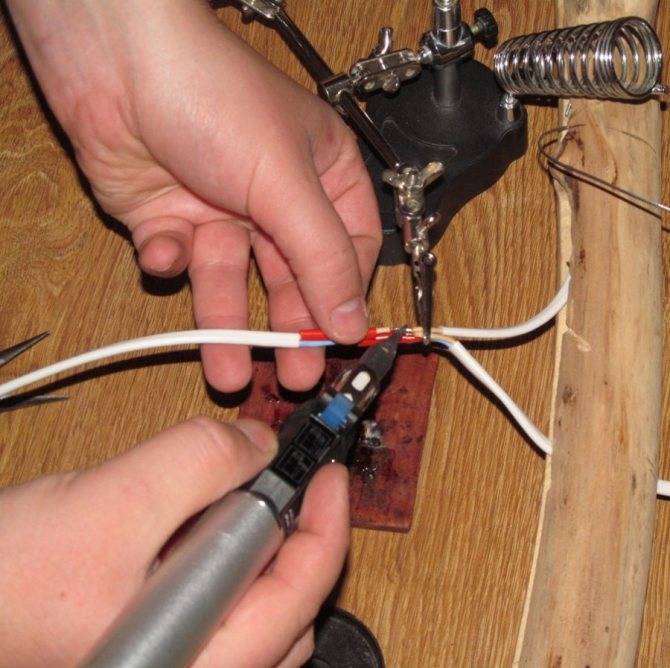

  4. С помощью фена, горелки или паяльника осуществляют нагрев термоусадки.

Лучший вариант оборудования для установки термоусадки — термопистолет. На нем есть возможность установить нужную температуру усадки, что облегчает процесс монтажа.

Операция по нагреву и установке осуществляется по следующему алгоритму:

  1. Трубки с большим сечением вначале разогревают до 50 % от номинала температуры, нужной для усадки. То же относится и к широким гибким лентам. Термоусадки с тонкими стенками или маленьким диаметром в предварительном нагреве не нуждаются.
  2. Отрезают нужную длину трубки с помощью обычных ножниц. Отрезать нужно аккуратно, чтобы не оставить неровностей на краях изделия.
  3. Трубку слегка растягивают и надевают ее на нужный участок.
  4. Нагревают термоусадку до номинальной температуры при помощи термопистолета или другого греющего инструмента. Нельзя допускать превышения температуры, так как в этом случае поверхность деформируется.
  5. После нагрева нужно дать материалу остыть. В это время нельзя оказывать на конструкцию никаких механических воздействий.

Несколько полезных советов по установке термоусадочной трубки:

  1. В случае с термоусадками большой длины или диаметра нагревание лучше начинать со средней части изделия. Далее горелку двигают в сторону краев.
  2. Если неясно, достаточно ли длины трубки, прогревание рекомендуется начать с конца изделия, где установлен штекер связи, наконечник провода и т.п.
  3. Если термоусадку устанавливают на металлическую основу с высокой теплопроводностью, перед началом монтажа эту поверхность нужно основательно нагреть.
  4. На покрываемой поверхности не должно быть острых граней.
  5. Нет смысла растягивать недостаточно длинную термоусадочную трубку. Следствием таких действий станет потеря термоусадкой прочности и диэлектрических качеств.

Ловля на кембрик


В последние годы среди рыболовов получила распространение ловля на кембрик (или «кэмбрик»), которая бывает особенно удачной по первому и последнему льду.

«Кембриком» называют искусственную приманку, представляющую собой комбинацию мелко нарезанной пластиковой изоляции от радиотехнических проводов различных цветов, которую насаживают на цевье крючка мормышки (или блесенки) вместо мотыля.

Рыболовы установили, что разные виды рыб предпочитают мормышку с определенными цветами «кэмбрика»:

  • окунь жадно хватает мормышку с насаженными на ее крючок двумя бусинками черного цвета и одной белой;
  • плотва лучше ловится на сочетание двух белых и включенной между ними одной черной бусинки, которую с успехом может заменить самая обыкновенная черная нитка, завязанная в узелок с небольшими усиками.

Впрочем, на некоторых водоемах, где плотва питается в основном зеленью, ее неплохо ловят и на «кэмбрик» зеленого цвета.

Об этой приманке уже много писали. Поэтому останавливаться подробно на ее описании нецелесообразно. Гораздо полезнее проанализировать ошибки при ужении на «кэмбрик».

У некоторых рыболовов, особенно начинающих, не хватает терпения и настойчивости для освоения ловли без мотыля, технически более трудной, но зато и более интересной.

В чем же дело? В чем заключаются основные ошибки при ловле на «кэмбрик»?

Некоторые рыболовы, опасаясь обрывов и сходов крупной рыбы, применяют слишком толстую лесу и слишком грубые мормышки.

Мормышки для ловли на «кэмбрик» желательно выбирать самые мелкие. Цвет мормышки особого значения не имеет — годятся и серебристые, и светло-желтые, и бронзовые. А вот величина и форма мормышки оказывают существенное влияние на число поклевок. Как правило, лучшие результаты бывают у тех рыболовов, которые ловят на «кэмбрик», используя свинцовые мормышки типа «дробинки» с диаметром шарика не более спичечной головки.

Существенное значение имеют также толщина и цвет лесы. По многолетним наблюдениям замечено: чем меньше и малозаметнее леса, тем чаще и увереннее поклевка. При ловле на «кэмбрик» обычно берут тончайшую лесу диаметром 0,08-0,1 мм и окрашивают ее в зеленый или коричневый цвет, в зависимости от цвета воды того водоема, где предполагают ловить рыбу. Брать лесу толще 0,13 мм при ужении описываемым способом на большинстве наших водоемов нет нужды.

Недопустимо ловить на «кэмбрик» точно так же, как ловят на мотыля, плавно поднимая и опуская мормышку с еле заметными покачиваниями и остановками. К оставленной в покое хотя бы на долю секунды мормышке окуни теряют всякий интерес.

Кивок должен обеспечивать высокую частоту колебаний мормышки (примерно 5-10 колебаний в секунду) при одновременном медленном ее подъеме. Мормышка в воде должна мелко дрожать, а не беспорядочно прыгать в разные стороны. Лучшие кивки для ловли на «кэмбрик» выполняются из тонкой стальной проволоки в форме конической пружины. Менее всего подходят для ловли на «кэмбрик» сторожки из ниппельной резинки, толстой лесы или щетинки кабана.

Тот, кто в силу своих физических недостатков или неумения не в состоянии обеспечить непрерывную и долгую игру мормышки, может воспользоваться удочкой с электромеханическим вибратором, работающим от миниатюрной батарейки.

При ловле на «кэмбрик» не следует долго задерживаться у одной лунки в ожидании возможного подхода стайки рыб. Если, проверив все слои воды, вы убедились, что поклевок нет, сразу же сверлите новую лунку. Безусловно, частая смена лунок требует от рыболова хорошей физической подготовки, особенно на толстом льду в конце зимы.

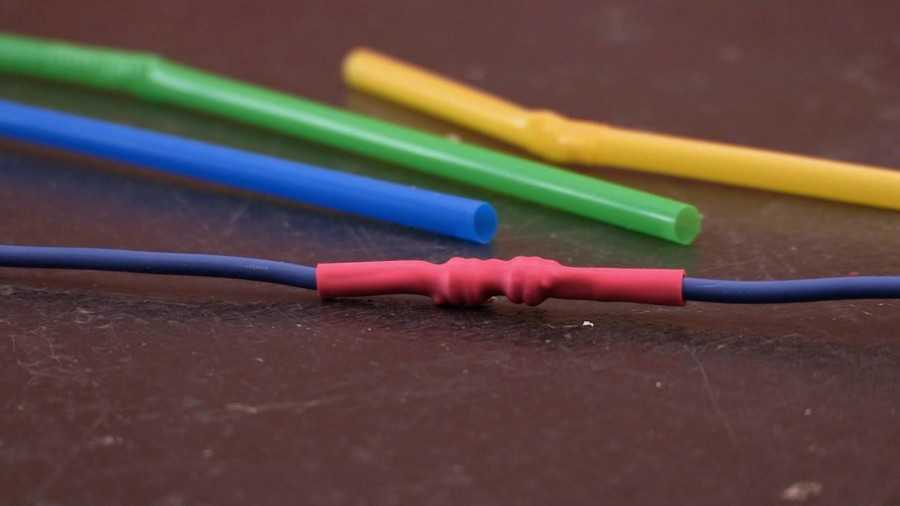

Что такое термоусадочная трубка?

В 50-е годы прошлого столетия инновационным изобретением американского инженера Джадсона Дугласа Ветмона стала термоусадочная трубка. Она позиционировалась как аналог привычной всем ПВХ изоленты и быстро пришлась по вкусу профессиональным электрикам и радиолюбителям. В наши дни термоусадочная трубка – это специальный изоляционный материал, изготовленный из термоусаживающегося полимера. Ее еще именуют термотрубкой или термокембриком.

Под воздействием высокой температуры такая трубка изменяет свои габариты. В поперечной оси она способна сжиматься от 2-х до 6-ти раз, а вот продольное сжатие у качественного изделия составляет не более 8-10 %. То есть материал способен практически неограниченное количество раз сжиматься и возвращаться в первоначальную форму в продольной оси практически без изменения длины. При сжатии толщина стенок материала повышается, усиливая электроизоляционные свойства.

Из чего сделана термоусадочная трубка?

Разработкой термопластов, то есть веществ, которые при нагревании легко меняют свою форму, ученые занимались еще в начале прошлого столетия. Одним из результатов их деятельности и стала сейчас популярная термоусаживаемая трубка. Она изготавливается из полимеров с добавлением особых веществ. В числе основного сырья может быть:

  • полипропилен;
  • полиэтилен;
  • полиолефин;
  • поливинилхлорид;
  • поливинилиденфторид;
  • фторированный этилен-пропилен
  • фторполимеры, такие как фторопласт-4 и фторкаучуки.

Такой материал изготавливается в несколько этапов:

Первоначально важно подобрать полимер с подходящими под условия эксплуатации свойствами. Здесь учитывается диапазон рабочих температур, диэлектрические свойства, итоговая стоимость и другие.
К выбранному полимеру добавляются красители, стабилизаторы и другие присадки.
Готовое сырье экструдируется в трубку.
Ключевым этапом является процедура сшивки при помощи пучка электронов или радиации

Благодаря этому этапу полимер наделяется свойствами памяти первоначальной формы.
Завершающим этапом является нагревание до температуры, несколько ниже значения плавления кристаллов полимера, а затем растяжение до нужной длины под вакуумом.

Благодаря этому этапу полимер наделяется свойствами памяти первоначальной формы.
Завершающим этапом является нагревание до температуры, несколько ниже значения плавления кристаллов полимера, а затем растяжение до нужной длины под вакуумом.

Для чего нужна термоусадочная трубка?

Сфера применения термоусадочной трубки обширна. Она используется для:

  1. Обеспечения надежного электроизоляционного слоя при проведении электромонтажных работ.

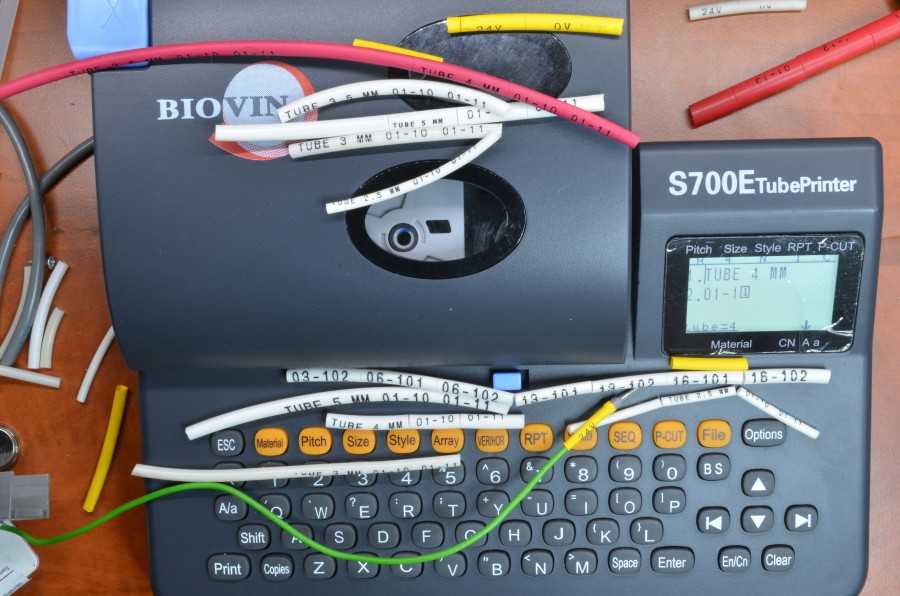

  2. Маркировки кабелей и проводов при монтажных работах.
  3. Защиты от коррозии и гниения деревянных и металлических труб и опор.
  4. Термоусадочная изоляция применяется для повышения эргономики различных рукоятей и является отличным защитным слоем от воздействия агрессивных факторов внешней среды.
  5. Обеспечения продольной герметизации пучков кабеля.
  6. Создания из обычных инструментов атрибутов, обладающих диэлектрическими свойствами,

Критерии выбора

При выборе следует обращать внимание на внутренний диаметр изделий. Он не должен превышать полутора – двух диаметров провода (жилы). Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Важно чтобы после усадки диаметр трубки уменьшался до размеров, которые меньше диаметра изоляционного слоя провода (жилы вместе с изоляцией)

Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов. Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза). Размеры могут указываться в дюймах.

Представим основные характеристики наиболее распространённых термоусадочных кембриков в виде таблицы:

Таблица 1. Основные характеристики термоусадочных трубок(ТУТ)

Наименование изделияДаметр трубки, ммТолщина стенки в мм после усадкиДиапазон усадки, ммМаксимальное уменьшение длины,в процентах
До усадкиПосле усадки
ТУТнг-2/12.01.01.8 – 1.21.8 – 1.25
ТУТнг-3/153.01.52.7 – 1.82.7 – 1.85
ТУТнг-4/24.02.03.6 – 2.43.6 – 2.45
ТУТнг-5/2,55.02.54.5 – 3.04.5 – 3.05
ТУТнг-6/36.03.05.4 – 3.65.4 – 3.65
ТУТнг-8/48.04.07.2 – 4.87.2 – 4.85
ТУТнг-10/510.05.09.0 – 6.09.0 – 6.05
ТУТнг-12/612.06.010.8 – 7.210.8 – 7.25
ТУТнг-16/816.08.014.4 – 9.614.4 – 9.65
ТУТнг-20/1020.010.018.0 – 12.018.0 – 12.05
ТУТнг-25/12,525.012.522.5 – 15.022.5 – 15.05
ТУТнг-30/1530.015.027.0 – 18.027.0 – 18.010
ТУТнг-40/2040.020.036.0 – 24.036.0 – 24.015
ТУТнг-50/2550.025.045.0 – 30.045.0 – 30.015
ТУТнг-60/3060.030.054.0 – 36.054.0 – 36.015
ТУТнг-80/4080.040.072.0 – 48.072.0 – 48.015
ТУТнг-100/50100.050.090.0 – 60.090.0 – 60.015
ТУТнг-120/60120.060.0108.0 – 72.0108.0 – 72.015

Обратите внимание на то, что в таблице диаметры до и после усадки повторяют дробные числа в наименовании изделия. В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов

Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода.

По материалу

Для производства термостойких кембриков с электроизоляционными свойствами применяют несколько видов материалов.

Выделяют полиолефиновые термостойкие трубки, изготавливаемые из так называемого «сшитого» полиэтилена с добавлением ряда пластификаторов и красителей, препятствующих распространению горения. Подавляющая масса термостойких кембриков производится именно по этой технологии.

Температура, при которой они могут применяться без всяких ограничений, колеблется в пределах от -50 до +125 градусов. При добавлении к материалу специальных пластификаторов температурный диапазон удаётся расширить до 150 градусов. При этом также повышается его устойчивость к бензолу и другим окислителям.

Выпускают кембрики на основе синтетического каучука, характеризующиеся повышенной стойкостью к воздействию высоких температур (вплоть до 175 градусов) и химически активных веществ типа смазок и масел. Они имеют сравнительно высокую цену и ограниченный спрос.

Производят термочувствительные кембрики из термопластичного поливинилхлорида. Изделия из этого материала отличаются прекрасными изоляционными характеристиками, но при этом имеют ограниченный температурный диапазон (от -20-ти до +80-ти градусов). Наличие вредных для здоровья токсичных выделений, образующихся при воспламенении, резко ограничивает спрос на этот вид изделий.

Способы крепления поплавка под разные виды ловли

Маховая удочка

Самый простой и распространённый вид рыболовных снастей. Леска крепится к концу удилища, при этом длина основной лески должна быть равна длине бланка. Поплавок крепится в двух местах: в колечко на теле поплавка следует вдеть леску, на леску одеть кембрик, в кембрик в нижней части вставляется киль поплавка.

Штекер

Самый новый вид поплавочных снастей – удилище из нескольких колен длиной до 15 метров. Монтаж поплавка ничем не отличается от маховой удочки.

Болонская удочка

От простой маховой отличается наличием колец, катушки и специальных поплавков. Крепления в трёх местах: в верхушке поплавка или через колечко в теле и два кембрика снизу.

Удочка для ловли «В проводку»

Проводочная снасть специально создана, чтобы создавать движущуюся наживку и этим привлекать рыбу. Поплавок нужно выбрать с умом: он должен сразу сигнализировать рыбаку о поклевке, но в то же время не должен отпугивать рыбу. Фиксация в двух точках: низ киля и мачта.

Поплавочная живцовая снасть

Особенностью является то, что приманкой служит живая рыба. Тонкой проволокой снизу поплавка следует прикрепить карабин-вертлюжок. С помощью этого карабина леску можно соединить с поплавком. Для этого леску нужно сложить вдвое, продеть ее в нижнее кольцо вертлюжка, захлестнуть и затянуть петлю. Если вы закрепили поплавок правильно, вы сможете легко передвигать его по леске, или же вовсе снять со снасти.

Матчевая удочка

Лёгкая поплавочная удочка с колечками и катушкой. С помощью этой удочки ловят рыбу с дальних расстояний. Поплавок крепится в одной точке, через кольцо. В зависимости от глубины, можно выбрать как глухой вид крепления, так и скользящий.

Поплавочная зимняя удочка

Поплавок должен быть довольно заметным и чувствительным, чтобы сразу сигнализировать о поклеве. Поплавок для зимнего лова должен быть огружен немного больше, чем обычный, чтобы мог уйти под кромку воды, иначе он может заледенеть на морозе. Используется глухой способ крепления стопором – антенной, леску пропускают сквозь тело. Либо поплавок крепится в одной точке за колечко или киль.

Снасть с подводным поплавком

В отличие от других поплавков, которые сигнализируют о поклёвке, подводный аналог обеспечивает подвижность наживки или живца. Способ крепления – глухой: леска проходит внутри тела и фиксируется двумя резиновыми стопорами.

Крепление бомбарды (сбирулино) на леске

Бомбарда – это изделие яйцевидной (или веретенообразной) формы, нанизанное на трубочку. Она обеспечивает дальность заброса мелкой приманки, а также помогает контролировать глубину, на которой находится приманка. Бомбарда нанизывается на леску и фиксируется двумя стопорами для скользящего крепления.

Виды термоусаживаемой трубки (по ГОСТ)

Существует несколько разновидностей классификации изоляции. Выделяют варианты по материалу изготовления, способу монтажа и толщине стенок.

Материал

На рынке представлены трубки, классифицирующиеся по типу пластика, который используется при их изготовлении. Наибольшее распространение имеют следующие разновидности:

  • ПВХ или поливинилхлорид;
  • полиэстер;
  • фторкаучук;
  • полиэтилен;
  • поливинилиден;
  • полиэтилентерефталат;
  • материалы, содержащие в составе полиолефин.

ФОТО: i1.photo.2gis.com ПВХ – простой и дешёвый материал, имеющий существенные недостатки

Трубки из ПВХ

В их основе содержится термопластичный поливинилхлорид. Этот материал отличается своими высокими изоляционные свойствами. При этом, его существенным недостатком является малый диапазон рабочих температур, которые могут варьироваться от -20ºС до +80ºС.

ФОТО: plastirub.be Полиэстер превосходит ПВХ по всем параметрам

Усадка из полиэстера

Материал, ставший развитием обычного поливинилхлорида. По сравнению с последним обладает более высокой физической прочностью и устойчивостью к химическому воздействию. Часто применяется при производстве тонкостенных и толстостенных термоусаживаемых трубок.

ФОТО: sc01.alicdn.com Фотополимер имеет высокую себестоимость производства

Фотополимеры

Ещё одна группа материалов, обладающих очень высокими эксплуатационными характеристиками, что делает их использование незаменимым при создании надёжной защиты от физического и химического воздействия. Недостатком считается высокая стоимость из-за сложности производства.

ФОТО: home.premiumfull.ru Полиолефиновые усадки – наиболее современный и качественный вариант изоляции

Полиолефиновые трубки

Материал, который получают путём химической обработки полиэтилена с добавлением в готовое изделие красителей, пластификаторов и присадок, препятствующих горению. Отличается широким диапазоном рабочих температур (от -50ºС до +125ºС). Также имеет высокую устойчивость к воздействию сильных окислителей, но постепенно разрушается при длительном контакте.

ФОТО: build-experts.ru Вспененный или синтетический каучук выдерживает низкие температуры, но разрушается при попадании ГСМ

Трубки из эластомеров

Основу данного материала составляет синтетический каучук. Этот вариант, в силу первоначальных качеств базового состава, обладает высокой устойчивостью к воздействию высоких температур, но при этом практически не выдерживает попадания ГСМ. Также существенным недостатком является высокая себестоимость производства, что определяет и низкий спрос.

ФОТО: a.d-cd.net Силикон химически инертен и относительно дёшев, но не выдерживает воздействия растворителей

Силиконовые изделия

Трубки, сделанные на основе силикона, обладают гибкостью и практически нетоксичны. Ещё одним положительным качеством силиконовых изделий является химическая инертность и электрическая прочность. Минусом считается отсутствие устойчивости к воздействию растворителей на органической основе.

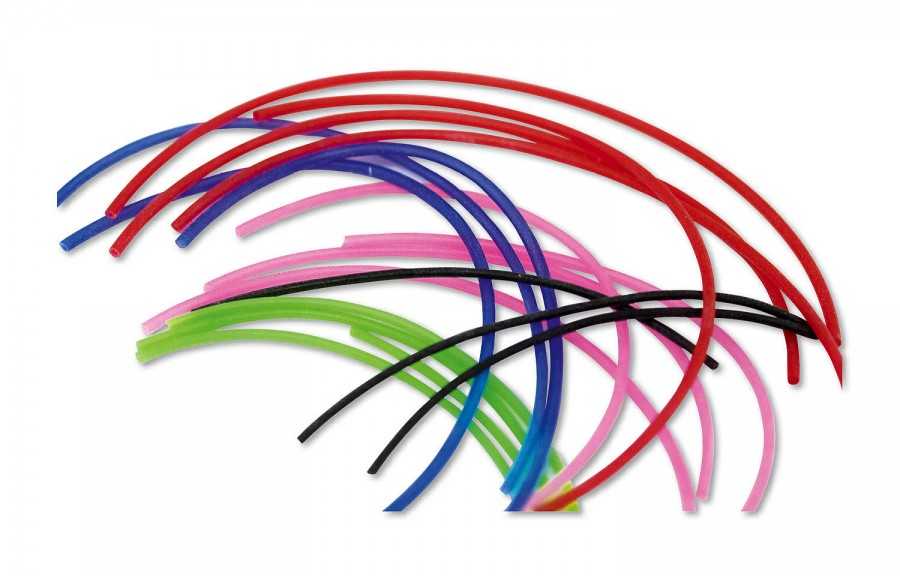

Виды кембриков

Существует два основных вида кембриков: кембрики, сделанные из ПВХ и термоусаживающие трубки. В свою очередь последние делятся на:


Кембрики на проводах

  • высоковольтные – имеют высокое сопротивление, используются при большом напряжении;
  • флуоресцентные – обладают свечением, применяются в зданиях с ограниченным освещением;
  • с рифленой поверхностью – применяются там, где нужно ликвидировать скольжение;
  • тефлоновые – дорогие расходные материалы, применяющиеся при высоких температурах, выносливые при горении и к химическим средам.

Кембрики, произведенные из поливинилхлорида, не расширяются ни в ширину, ни в длину. При выборе данного типа изделий необходимо тщательно подбирать диаметр, соответствующий сечению провода. В противном случае при изолировании провода с большим сечением, кембрик может просто лопнуть.

Кроме того, этот вид имеет свои положительные качества: возможность повторного использования, выносливость химических сред, стойкость к различным температурным режимам, долговечность в использовании, а также изделие имеет небольшую стоимость.

При выборе термоусадочых трубок необходимо обратить внимание на коэффициент усадки. Частовстречающие трубки имеют коэффициент 1:2, 1:3, 1:4. Это значит, что они имеют способность усаживаться в два, три или в четыре раза

Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением

Это значит, что они имеют способность усаживаться в два, три или в четыре раза. Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением.

При их использовании нет необходимости приобретать трубки с точным диаметром. Данный вид наделен такими качествами как предохранение от коррозии и влаги. Внутренняя сторона термоусадки покрыта клеевым слоем. При процессе усадки клей равномерно наполняет все неровности.

Термостойкая изоляция

Такие трубки производят из стекловолокна. Они способны выдерживать температуру от -60 до +150 градусов. Для лучшей эффективности трубки пропитываются лаком. Их насаживают на провода внутренних соединений. Данный метод подходит для бытовой техники: обогревателей, электрочайников, электроплит.

Термоусадочные кембрики

Данные виды в отличие от других кембриков выполняются из полиэтилена или других полимеров. При нагревании такие трубки могут уменьшаться вдвое. При этом положительном моменте дозволяется применение одинакового размера для большего диаметра провода.


Использование кембриков

При применении кембрика в роли изоляции позволяется изолировать различные клеммы и соединения, так как форма не оказывает влияние на свойства обтяжки. Термоусадочный кембрик скопирует и сократиться для различного контура.

Кроме этого термоусадка отлично подвергается растяжению, но это надо выполнять с осторожностью. Если под рукой нет необходимого диаметра, трубку, возможно, натянуть на клеммы и кабеля большего размера. Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению

Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению.

Термоусадочные трубки обладают рядом положительных качеств: при возгорании термоусадка практически не выделяет вредных ядовитых веществ; возможность выдерживать высокие температурные режимы; не вступают во взаимодействие с химическими веществами; в отличие от изоленты имеют большой срок службы; исключают коррозию и окисления контактов.

Термоусадочные кембрики пользуются спросом среди специалистов, и приобрести их не составит большого труда. При воздействии горячего воздуха она хорошо усаживается на нужные соединения электрической цепи. Это можно сделать при помощи строительного фена, спичек или зажигалки

Также можно воспользоваться паяльником, но это надо делать с осторожностью, чтобы не испортить инструмент

Критерии выбора

Чтобы правильно выбрать размер кембрика, необходимо к диаметру провода прибавить 2 мм При покупке кембриков стоит обращать внимание на несколько параметров:

  • Диаметр внутренней части. Оптимальный размер – от 1,5 до 2 диаметров жилы. Производители маркируют эту величину до усадки (числитель дроби) и после усадки (знаменатель дроби).
  • Диапазон сокращения полимерного слоя. Допустимый параметр – от 1,5 до 2 раз.

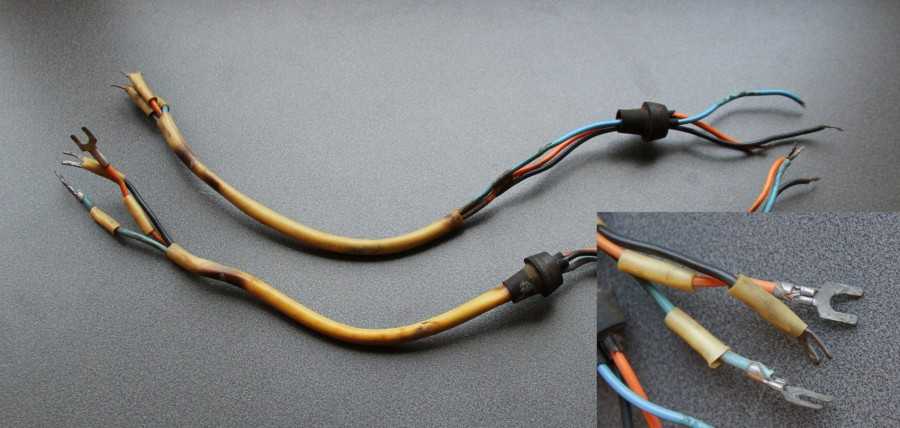

  • Армирование. Стекловолоконные модели отличаются твердостью, а хлопчатобумажные позволяют зафиксировать провод в определенном положении.
  • Стойкость к опасным реакциям. Антипреновые трубки отличаются долговечностью, устойчивостью к воспламенению.
  • Цвет. В продаже имеются плотные разноцветные или прозрачные термотрубки.
  • Длина. Кембрики продаются отрезками или кабельной скруткой.

Размеры указывают в дюймах и сантиметрах.

Разновидности расходного материала

Существует несколько видов кембриков. Они отличаются по своему составу и области применения. Изоляционные материалы делятся на:

  • обычные(термостойкие);
  • термозависимые.

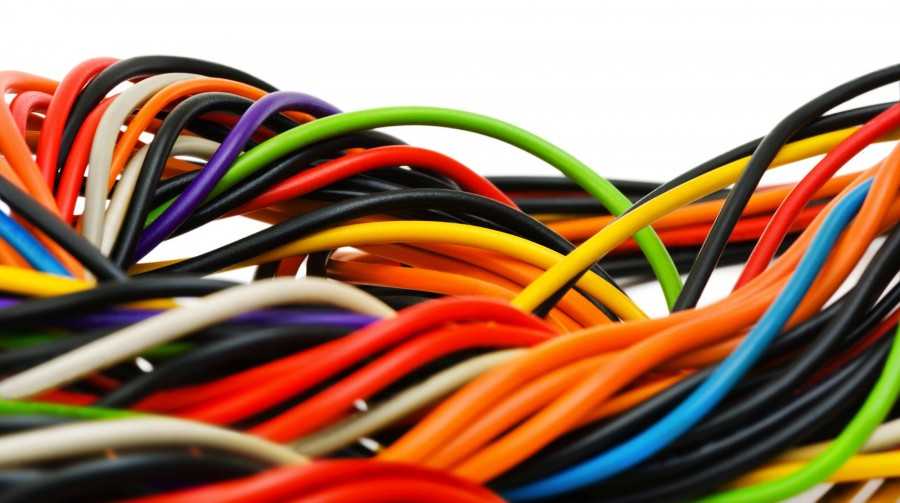

Обычные представляют собой отрезки пластиковых трубок, которые состоят из поливинилхлорида. В продаже представлено несколько цветов и диаметров. Ещё их называют кембрики ПВХ. Они предназначены для изоляции многожильных проводов.

Термоусадочные изделия изготавливают из специальной хлопковой бумаги и стекловолокна. Поверхность их покрыта специальной смолой. Стекловолоконные кембрики требуют теплового воздействия.

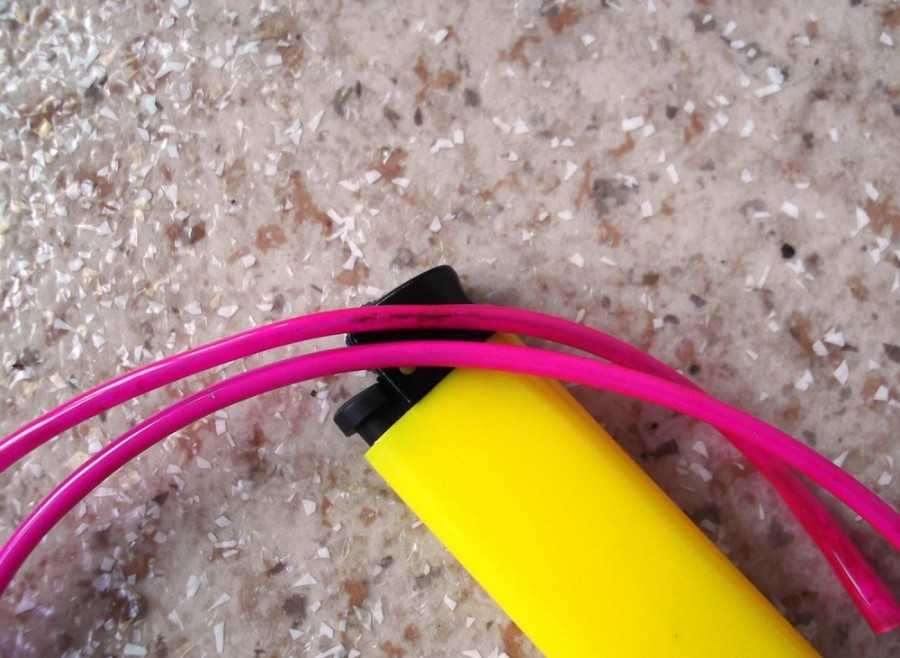

Под действием высокой температуры, они начинают плавиться. В результате этого, на месте соединения образуется плотная пластиковая оболочка. В дальнейшем она предотвращает соприкосновение полупроводников между собой.

Чаще всего их применяют для электрической сети, где напряжение не достигает уровня постоянного тока более 1000 Вт. Помимо этого, эту изоляцию используют для электронных плат. Они помогают сделать спайки в местах соединений. Кембрик выступает в качестве дополнительной защиты. Он предотвращает загибы, коррозию и механическое повреждение проводов.

Термостойкие кембрики представляют собой трубку одного размера и фиксированного диаметра. Чтобы изоляция была прочной, рекомендуется тщательно подбирать параметры провода. Например, если толщина проводника значительно меньше размера кембрика, то изолятор не плотно будет прилегать к поверхности спайки. Здесь увеличивается риск короткого замыкания и преждевременной поломки прибора.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
