Схемы как своими руками сложить разные виды печей

Основные типы печей

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

  • отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
  • отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

Кладка голландки своими руками

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Такими бывают каменки

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

На рисунке изображена простейшая кирпичная печь для обогрева и приготовления пищи

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Меры противопожарной безопасности

Голландка считается пожароустойчивой конструкцией.

Однако, как и при сооружении любой печи, необходимо соблюдать определенные правила:

  • Перед печью укладывают асбестовый лист, предохраняющий от случайного возгорания выпавших углей или искр от топки.
  • Требуется систематическая чистка дымохода от скопления сажи.
  • В полуметре от печи не должны находиться мебель, предметы быта.
  • Чем меньше металлических элементов будет использовано при возведении голландки, тем безопаснее. Однако при сооружении арки проём над варочной зоной обязательно перекрывают стальным уголком.

  • В местах стыков металлических элементов с кирпичом прокладывают слой строительной смеси в 0,5 см и асбестовый шнур.
  • При укладке варочной панели на кирпич нужно нанести глиняную прослойку для защиты от перегревания.

Основные типы печей

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

  • отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
  • отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

Кладка голландки своими руками

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Такими бывают каменки

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

На рисунке изображена простейшая кирпичная печь для обогрева и приготовления пищи

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Этапы строительства кирпичной печи реактивного типа с лежаком

Перед тем как собрать такую систему своими руками, необходимо провести некоторые расчеты и сделать чертёж будущей конструкции.

Объем теплогенератора влияет на количество теплоты, а суммарная площадь поверхностей влияет на теплоотдачу. Зная это, можно рассчитать внутренний диаметр камеры сгорания и площадь поперечного сечения купола.

    • Изготовление ракетной печи необходимо начинать с обустройства фундамента. Его заливают на небольшой глубине. Основание укладывают шамотным кирпичом, формируют контур топки, армируют и заливают раствор.
    • После высыхания цемента, приступают к укладке основания будущей печки. Его поднимают на несколько рядов вверх.
    • Формируют нижний горизонтальный проём. В зависимости от размеров печи, его делают высотой в один или два кирпича.
    • Разделяют топочную зону и зону будущей камеры сгорания. Делают это, проложив по центру ряда часть кирпичей на ребро.
    • Выкладывают камеру сгорания на нужную высоту.
    • На получившуюся камеру устанавливают металлический кожух большего диаметра, внутреннее пространство засыпают перлитом. Торцы кожуха замазывают глиняным раствором.

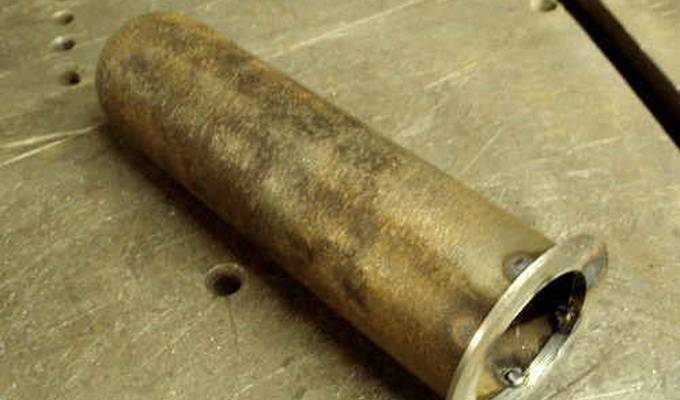

    • На заизолированную камеру, устанавливают сварной колпак. Фланец для отвода древесных газов разворачивают в сторону будущего лежака.
    • При помощи гофрированной или металлической трубы формируют подвод воздуха в зону топки.
    • Проводят пробный розжиг печи. Конструкция должна работать достаточно тихо, а древесные газы беспрепятственно выходить из фланцевого соединения колпака.
    • Формируют основание лежака. Его можно выложить из любого огнеупорного кирпича.
  • Трубу теплообменника соединяют на одном конце с фланцем колпака, а на другом с основанием дымохода.
  • Огнеупорным кирпичом формируют контуры печи и лежака.
  • Смесью глины и древесных опилок делают полную обмазку всех поверхностей готовой конструкции.

Для увеличения мощности получившейся системы, к основанию трубы, подающий воздух в топку, можно подключить нагнетатель. Им может быть старый пылесос или любой вентилятор, подходящих габаритов. Это создаст избыточное давление в камере сгорания и увеличит температуру поверхности купола.

Говоря о преимуществах ракетной печи, стоит выделить и ряд недостатков таких систем:

  1. Можно использовать не во всех типах помещений.
  2. Специфический внешний вид конструкции не всем придется по вкусу.
  3. Управление печью нельзя автоматизировать. Необходимо постоянно контролировать уровень дров в топочной камере.
  4. Высокий риск получить ожог, так как поверхность купола может раскаляться до высоких температур.

Ракетная печь сочетает в себе простоту конструкции и высокую энергоэффективность. Однако, решившись собрать её своими руками, стоит в точности соблюсти все пропорции и размеры.

Пошаговое видео поможет разобраться со всеми этапами возведения такой конструкции.

Виды печей для дома

Классификация по целевому использованию

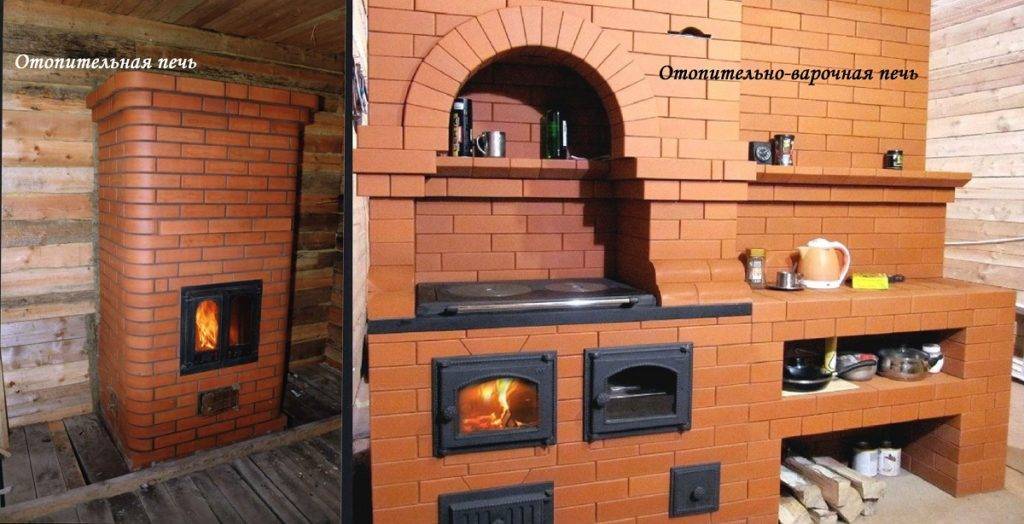

  1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

Долго разогреваются.

Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

Довольно быстро охлаждаются и требуют дополнительного разогрева.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

  • подпечья, используемого для сушки дров, его делают не всегда;
  • холодной печурки для хранения кухонной утвари, ее также может не быть;
  • шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
  • пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
  • горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
  • щеки – передней стенки горнила;
  • устья печи – отверстия между щеками;
  • перетрубья – ниши, над которой начинается дымоотводящая труба;
  • вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
  • лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

  1. Подпечье. Оно необходимо для сушки и хранения дров.
  2. Холодная печурка — это маленькая выемка для хранения посуды.
  3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
  4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
  5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
  6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
  7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
  8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
  9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Репетиция будущей печи

Получить опыт в этом ремесле достаточно легко. Для этого придется изготовить самому небольшие кирпичики, например, в пять раз меньше, чем стандартные, и сложить меньшую в пятикратном размере печь. Подождать пока раствор схватится и попробовать протопить.

Таким образом, можно проверить уровень приобретенных навыков. Затем печь можно разобрать и попробовать сложить другую модель, тем самым, тренируя руку на различных моделях и их особенностях.

Главным атрибутом любой печи является труба. Сложение трубы — одно из главных пунктов в кладке всей печи, поэтому необходимо строго выполнять все инструкции.

Разновидности печи-груба

Груба (или грубка) — один из вариантов русско-голландской печи. Появившиеся в России более 200 лет назад, «голландки» зарекомендовали себя как экономичный и надежный отопительный агрегат, занимающий мало места в доме. Однако отечественные печники, решив расширить функционал существующей конструкции, добавили к нему еще и лежанку. Первоначальная модель претерпела существенные изменения: высота и расположение лежанок постоянно менялось, совершенствовались материалы, грубка стала выполнять не только отопительно-варочные функции, но и украшать дом, играя роль своеобразного камина.

Решить, нужна ли в доме именно груба, или стоит присмотреться к другому варианту, можно только после тщательного взвешивания всех плюсов и минусов рассматриваемой конструкции.

  • грубу строить проще, чем большинство известных печей канальной мощности. Этим можно заниматься как во время процесса возведения дома, так и в уже благоустроенном помещении. Не требуется никаких масштабных строительных работ или переделок;
  • затраты на материалы «по карману» практически любому человеку;
  • печка проста в эксплуатации, компактна и занимает мало места;
  • ее внешний вид зависит от вкуса хозяина, который по своему желанию подбирает форму и размер кирпичей, цвета штукатурки и дизайн составных элементов;
  • благодаря установленной варочной панели, на грубке легко готовить.

теплоэффективность такой печки чрезвычайно мала: она может прогреть помещение, площадью всего лишь Если владелец непременно захочет использовать грубку для обогрева помещения большего размера — его неприятно удивит количество уходящего растопочного материала.

Пристройка обогреваемой лежанки — еще один плюс грубки. Но такой вариант возможен только при отоплении дровами. Уголь нагревает поверхность лежанки слишком сильно.

Виды допустимых конструкций:

Прикрепление щитка снаружи позволяет придать печи более декоративный вид, сделав ее похожей на камин. Если работа будет выполнена аккуратно, с использованием изразцов или декоративных керамических плиток, такая печь придаст комнате особый шарм. Но это будет весьма затратная работа: и по прилагаемым усилиям, и по объему материалов. Такую печь сложнее и тяжелее сложить, устройство фундамента обязательно. В качестве отопительного материала подходят как дрова (до так и уголь (до Однако тепловая мощность такого агрегата значительно больше, чем у печи со встроенным щитком.

Со встроенным в основу щитком

Внешне она похожа на обычную варочную плиту. Такой агрегат легче построить, а материалов тратится в разы меньше по сравнению с первым вариантом. Это компактная печка небольших размеров, количество тепловой энергии которой ограничено всего Поэтому это вариант подходит только для помещений, в которых живут с весны по осень, а в зимний период посещают эпизодически. Грубку можно построить без фундамента, но несущая способность пола при этом должна быть от 500 кгс/кв.м.

Подготовка инструментов

Чтобы сложить своими руками печь на даче или в жилом доме, потребуются разные инструменты: строительные, измерительные и вспомогательные.

Из строительных инструментов нужны:

  • для обрезки кирпичей – болгарка;
  • для просеивания песка – металлическое сито с ячейкой не больше 2 миллиметров;
  • совковая лопата;
  • для уплотнения раствора – расшивка;
  • для кладки смеси – комбинированная керма;
  • перфоратор плюс насадка-миксер к нему;
  • для рубки кирпичей – молоток-кирка.

Также надо подготовить измерительные инструменты:

  • рулетка длиной минимум 5 метров;
  • для контроля вертикальности – отвес;
  • деревянная печная линейка длиной около метра;
  • для проверки ровности укладки – правило (между ним и стеной не может быть щелей);
  • строительный и гибкий уровни.

К вспомогательным инструментам относятся ведра, емкости и т.д.

Виды раскладки плиток могут быть разными

  1. Вертикальные швы совпадают. Такая раскладка – для плиток одного размера. Если монтируются плитки прямоугольной формы, то раскладка может быть и вертикальной, и горизонтальной, при этом можно выкладывать цветные контрастные зоны и вставлять панно – выглядит линейно и аккуратно
  2. Перевязка, или смещение по вертикальным швам. Используют на сложных геометрически участках, чтобы не бросались в глаза подрезанные фрагменты
  3. По диагонали. Художественная и сложная раскладка, позволяющая выполнять редкие рисунки. Очень оригинальная, но плитки потребуется больше примерно на 10-15%, очень много подрезки и отходов
  4. Плитки разного размера раскладывают клетками, ковром, с выделением фрагментов и контрастных зон, возможны панно и декоративные элементы

Подготовительные работы

Вес у печи немалый, поэтому делают полноценный бетонный фундамент с использованием опалубки:

  • Размечают место сооружения печи. Нужно проследить, чтобы дверь и окно не находились на одной линии и предусмотреть вывод дымохода. Размер фундамента будет больше габаритов печи на 15-20 см. Используя болгарку выполняют демонтаж покрытия деревянного пола.
  • Устраивают опалубку и заливают фундамент бетоном (верхний уровень не должен доходит до поверхности пола на 2 кирпича). Бетон армируют не только по периметру, но и вглубь. Чтобы сэкономить на материалах при устройстве фундамента, его иногда делают бутовым (используют битый камень, кирпич или любой крупный строительный мусор).
  • Далее делают перерыв в работе от 20 до 25 суток, чтобы схватился бетон.
  • Укладывают слой сложенного в несколько раз рубероида для гидроизоляции. Слои рубероида соединяют степлером. Это очень важный этап, так как голландка способна часть тепла отдавать в пол.На заметку. Если климатические условия таковы, что грунт промерзает до полутора метров, рекомендовано применять для теплоизоляции пласт базальтового картона.
  • Устраивают отвесы для того, чтобы печь получилась строго вертикальной. Для этого натягивают нити или верёвку, которые будут выполнять роль маяков. Если этого не сделать, каждый ряд нужно будет контролировать не только по горизонтали, но и угломером с вертикальным отвесом. Если конструкция «уйдёт в сторону», эксплуатационные характеристики печи ухудшатся.
  • Отбирают кирпичи для кладки, и выполняют кладку на сухую. Замешивают раствор на основе глины в количестве, достаточным для того, чтобы воспользоваться им за один раз. На вторые сутки этот раствор потеряет свои качества. В корыто кладут глину, заливают водой и дают время для размокания около 2 суток. Раствор размешивают, разбивая комки. До нужной пластичности доводят с помощью песка. Для повышения качества смесь замешивают строительным миксером.

Как выложить печь голландку качественно, если нет опыта каменщика? Есть одна хитрость: перед тем, как выкладывать печь на растворе, следует потренироваться «на сухую».

Выбор зоны

Зона барбекю на даче – это место под навесом или крышей, где собирается вся семья или большая компания, где можно поставить печь или мангал, посидеть, отдохнуть, а также приготовить вкусные блюда.

Основные правила обустройства зоны барбекю:

такое место должно хорошо вписываться в окружающий пейзажи гармонировать с общим стилем дома;нужно позаботиться о том, чтобы к зоне барбекю были проложены широкие кирпичные или асфальтированные дорожки, что позволяет добраться до места отдыха в любую погоду;желательно, чтобы эта важная зона располагалась под навесом, что защитит ее от плохой погоды и осадков;обустраивать такое место нельзя в непосредственной близости с домом или рядом с деревьями;при обустройстве зоны лучше всего вымостить ее камнем или кирпичом, что защитит ее от искр, которые вылетают из печи;такое место лучше всего обустраивать позади дома;нельзя оставлять возле зоны барбекю легковоспламеняющиеся и горючие вещества, чтобы не спровоцировать на участке пожар;это место на даче должно хорошо освещатьсяс помощью уличных фонарей, светодиодов, аккумуляторов.

Как выложить печь

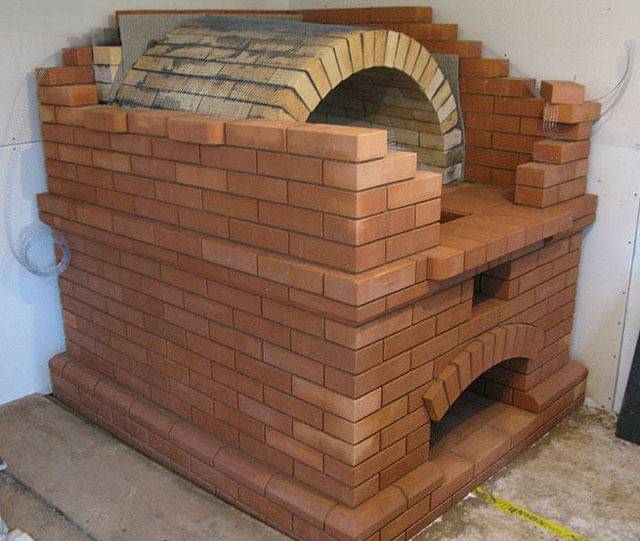

Процесс выкладывания печей – это очень важный этап всего процесса установки, ведь именно от нее будет зависеть устойчивость и эффективность печи. Кладка проводится в два уровня. На первом вам понадобятся раствор, для которого вам понадобится глина и вода, пластина из стали, кирпичи из огнеупорных материалов.

Процесс кладки на первом уровне состоит из:

  • Укладывания слоя альфоли на фундамент.
  • Укладывание кирпичей на слой альфоли.
  • Укладывания кирпича второго ряда, размещение поддувал и окон очистки.
  • Изготовления перегородки для нижнего и верхнего отсека.
  • Укладывания кирпичей из огнеупорного материала и установка ряда брусьев.
  • Выкладывания каминной топки для шестого ряда.
  • Выкладывания дымового отвода в седьмой ряд.
  • Выкладывания специального отсека для топки из огнеупорных кирпичей в девятый ряд.
  • Выкладывания решеток в двенадцатый ряд.
  • Изготовления перекрытия из огнеупорного кирпича, чтобы перекрыть доступы в дымоотвод.
  • Закрытия всех трубных ходов с помощью стальных пластин.

После выполнения мероприятий первого уровня, нужно переходить ко второму, здесь вам нужно:

  • Выложить крышу печи.
  • Перекрыть выходы в дымоходы.
  • Установить паросборники.
  • Создать вытяжку.
  • Установить пластину, которая выполняет функцию заборника и перекрыть ее кирпичами.
  • Выложить дымоходы с диаметром одного кирпича.

Выбор места и типа фундамента для печки

Схема укладки фундамента под печь

Перед началом кладки печи уделите должное внимание поиску места для ее размещения. К примеру, если агрегат будет размещен посреди помещения, он сможет отдавать гораздо больше тепла, прогреваясь со всех сторон и равномерно нагревая воздух вокруг. Если разместить печь у стенки (а такой вариант используется чаще всего), у пола будет постоянно «гулять» холодный воздух

Поэтому в данном отношении вам нужно принять решение самостоятельно

Если разместить печь у стенки (а такой вариант используется чаще всего), у пола будет постоянно «гулять» холодный воздух. Поэтому в данном отношении вам нужно принять решение самостоятельно.

Предварительно определите место установки топочной дверцы. Этот элемент нужно устанавливать так, чтобы в дальнейшем вы могли максимально удобно и быстро загружать топливо в печку, не разнося мусор от дров или угля по всему дому. Обычно топочная дверца размещается со стороны кухни или какого-то малопосещаемого помещения.

Готовая кирпичная печка будет иметь достаточно внушительный вес. Чтобы устройство стояло максимально надежно и долго, для него нужно подготовить индивидуальный бетонный фундамент.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Пошаговая инструкция по строительству

Изготовление начинают с возведения фундамента. Следует знать, что большие габариты конструкции оказывают сильную нагрузку на его основание. Для повышения устойчивости необходим надежный фундамент.

Основание можно сделать ленточного типа, но более удобным считается строительство монолитной плиты. С этой целью в соответствии с размерами основания выкапывают траншею глубиной 40 см, дно которой засыпают песчано-щебневой или песчано-гравийной смесью. Полученную подушку утрамбовывают и поливают водой.

Производят сооружение опалубки и устанавливают армировочную сетку, ориентируясь на размеры плиты фундамента. Для этого используют арматуру класса А3 или металлические прутья, которые связывают проволокой на расстоянии 15-20 см. Установку армопояса осуществляют на расстоянии 4 см от щебневой подушки, прикрепляя его к стержням, вбитым в землю, или размещая на деревянных брусках.

Начинают готовить раствор, используя цемент, песок, гравий, щебень и воду в пропорции 1:3:4:4:5. Перемешивая компоненты, нужно постепенно добавлять воду, избегая сильного разжижения бетона, так как это ухудшает его физические и механические свойства. Опалубку заливают бетоном и накрывают пленкой, пока он полностью не отвердеет.

Когда фундамент окончательно схватится, то начинают устанавливать гидроизоляцию в местах примыкания первого ряда кирпича. Для этого на бетон наносят гудрон или битум и раскатывают рубероид.

Приступают к кладке кирпича согласно схемам порядовок.

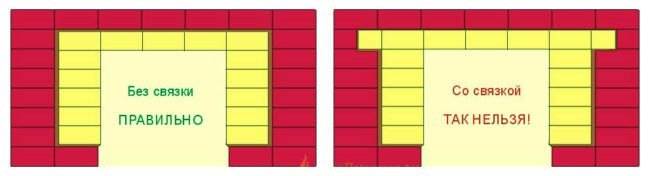

Те участки, на которые будет оказывать воздействие открытое пламя, выполняют из шамотного кирпича. Укладывать его следует на глиняно-песчаный раствор. Перед тем как приготовить раствор, глину рекомендуется замачивать в течение суток.

Начинают обустраивать отделения для угля и дров и для этого сдвигают каждый ряд относительно предыдущего на полкирпича. Пьедестал не рекомендуется строить выше 70 см. Вся печь по высоте состоит из 28 кирпичей, после чего начинается дымовая труба.

Цементно-песчаный раствор, на который будут укладывать облицовочный кирпич, делают следующим образом: берут одну часть жаростойкого цемента и восемь частей крупного речного песка, который просеивают через сито. Затем ингредиенты перемешивают, после чего разбавляют водой до образования консистенции густой сметаны.

Последовательность кладки печи:

кирпичи с первого по восьмой ряд формируют отделение для кухонных принадлежностей и топлива;начиная с девятого ряда, начинают выкладывать сводчатые перекрытия ниш;10 и 11 ряд формируют перекрытие и пьедестал;12 ряд – это столешница, и чтобы она выделилась на фоне кладки, на этом уровне можно сделать выпуск в четверть кирпича;13-15 ряд кирпичей предназначены для кладки топки;делают перекрытие сводчатого типа, используя шаблон, изготовленный из фанеры и досок;дальнейшей кладкой выполняется сужение рабочей камеры до 24 ряда, который выпускают на ¼ кирпича, завершая таким образом топочное пространство.

Для плавного сужения свода топки необходимо каждый верхний ряд сдвигать относительно нижнего на полкирпича.

Дымовую трубу делают на нужной высоте, используя только песчано-цементный раствор. Чтобы не допустить попадания внутрь конструкции осадков, на дымоход можно установить металлический оголовок. Печь-барбекю своими руками готова.

Таким образом, чтобы построить печь-барбекю для беседки, потребуются чертежи и схемы, которые значительно облегчат работу. Нужно бережно относиться к печи, и она отблагодарит своего хозяина длительной службой и вкусными блюдами.

Внимание, только СЕГОДНЯ!

https://youtube.com/watch?v=4gY1aMP1VjYrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • teplo.guru
  • ostroymaterialah.ru
  • landshaftnik.com

Выбор места и типа фундамента для печки

Схема укладки фундамента под печь

Перед началом кладки печи уделите должное внимание поиску места для ее размещения. К примеру, если агрегат будет размещен посреди помещения, он сможет отдавать гораздо больше тепла, прогреваясь со всех сторон и равномерно нагревая воздух вокруг

Если разместить печь у стенки (а такой вариант используется чаще всего), у пола будет постоянно «гулять» холодный воздух. Поэтому в данном отношении вам нужно принять решение самостоятельно.

Предварительно определите место установки топочной дверцы. Этот элемент нужно устанавливать так, чтобы в дальнейшем вы могли максимально удобно и быстро загружать топливо в печку, не разнося мусор от дров или угля по всему дому. Обычно топочная дверца размещается со стороны кухни или какого-то малопосещаемого помещения.

Готовая кирпичная печка будет иметь достаточно внушительный вес. Чтобы устройство стояло максимально надежно и долго, для него нужно подготовить индивидуальный бетонный фундамент.

Установка дверок печи

Самая нижняя дверка – поддувало – устанавливается поверх 3-го ряда. Топочная дверка – над ней, через 1 ряд или выше, как предусмотрено конструкцией.

Рамы дверок нужно обмотать асбестовым шнуром, смоченным в глиняном растворе. Он необходим для уплотнения зазора между кирпичом и чугуном.

В кладке дверцы фиксируются при помощи полуметрового отрезка вязальной проволоки. Он заводится в специальные отверстия на дверке, затем складывается пополам и скручивается.

После проверки горизонтальности и вертикальности дверка обкладывается кирпичами, которые заодно прижимают концы проволоки.

Для крепления верхней части топочной дверцы проволока не подходит, поскольку она здесь может отгореть. Вместо нее применяют кляммер, изготовленный из стальной полосы 25х2 мм, и прикрепленный к дверке при помощи болтов или заклепок.

Если возводится низкая мини-печь, у которой над топочной дверкой имеется всего один ряд кирпичей, то этот ряд нужно несколько сместить назад.

В противном случае тяжелая чугунная дверка в открытом положении может его перевесить и вырвать раму из кладки, опрокинув при этом кирпичи.

Выкладка первого ряда кирпичной печи

Геометрия первого ряда чрезвычайно важна для всего печного сооружения, поэтому измерения нужно проводить с максимально возможной точностью. Чтобы не сбиться, выполняя контрольную кладку, выложенный насухо ряд стоит обчертить мелом.

На гидроизоляционный лист (рубероид), настеленный на фундамент с отступом от его края, насухо выкладываются по периметру кирпичи первого ряда. Сначала устанавливаются угловые кирпичи, затем промежуточные по периметру, между ними обязательно оставляется зазор в 5-6 мм, которые при контрольной кладке будут заполнены раствором. Углы вымеряются по строительному уровню и уголку. Чтобы удостовериться, что ряд выложен ровно, с помощью рулетки промеряют его диагонали – они должны иметь одинаковую длину.

Особенности строительства арок и сводов своими руками

Когда сооружают арки и своды, также пользуются чертежами кирпичной печи своими руками для дачи или другого строения. Кирпичи укладывают по технологии постепенного напуска, причем толщиной не меньше двух рядов.

Толщина подобного перекрытия не может составлять менее 2-х рядов. Для отверстия топки используют «замковую» выкладку или кладку методом «перемычки» – кирпичи устанавливают на металлический уголок вертикально. Изделие из металла можно поменять на деревянный каркас.

Для сооружения трубы используют силикатный кирпич, способный выдерживать перепады температур и атмосферные осадки. Он устойчив к кислотной среде, образующейся при соприкосновении дыма и водяных паров

Важно, чтобы в дымоходе не было неровностей и сколов. Когда печная конструкция готова, через 2 – 3 недели проводят контрольную топку.

Большие и маленькие печи своими руками из кирпича в частных домах популярны. Но главное возвести агрегат правильно, чтобы он прослужил десятки лет.

Что ещё нужно для кладки печи

Что ещё нужно для кладки печи, так это отвес, мочальная кисть, цикля, стукальце и рашпиль.

Отвес представляет собой цилиндрической формы массой 200-400 г, на верхнем конце которого закреплен прочный шнур или нить.

С помощью такого устройства проверяют вертикальность кладки, а также правильность установки печных приборов или разметки изразцов.

Мочальная кисть используется при затирке или швабровке (оштукатуривании глиняным раствором) поверхностей печи и дымовой трубы. Также ее можно применять для побелки печей и дымовых труб известковым молоком или клеевыми составами.

С помощью стального полотна пилят румпы (коробчатые выступы) печных изразцов.

Цикля используется для тески печных изразцов. Как правило, она бывает выполнена из стальной пластины.

Стукальце представляет собой отрезок круглой стали или трубы длиной 200-250 мм. Оно применяется для нанесения ударов по цикле (ножу) во время обработки изразцов.

Рашпиль необходим для удаления наплывов, притирки кромок и опиливания изразцов.

Виды конструкций

Всего выделяют два основных вида печки грубки: со встроенным и с пристроенным щитком, внутри которого происходит горение.

Встроенная печь

При первом варианте будет удобное расположение варочной поверхности относительно источника тепла. При этом не требуется много сырья, особых изощрений или заливки основания.

Пристроенная печь

Если выбран второй случай, то печка становится похожа на камин, дополнительно отнимая больше сил, затрачивая гораздо больше материалов. Остается надеяться на высокие декоративные качества облицовки, которая поможет максимально гармонично вписать агрегат в общий интерьер.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
