Изготовление коллектора для отопления своими руками: обзор видов, способы расчета и рекомендации по монтажу конструкции

Советы по монтажу коллектора для теплого пола

Виды коллекторов.

Монтаж подобной конструкции для теплого пола можно произвести и самостоятельно. Коллектор для распределения в большинстве случаев располагается в коллекторном шкафу или отдельном помещении, которое скрывается в стенке. При установке конструкции следует учитывать нюансы:

  1. Нужно постараться поместить коллектор для распределения в самой высокой точке отопительной системы по отношению к уровню размещенных петель. Это необходимо, для того чтобы в случае необходимости можно было удалять воздух из установленных труб.
  2. Коллектор для распределения должен располагаться в центральной части помещений, которые отапливаются.
  3. К одной конструкции понадобится подключать контуры одинаковой длины. Если в наличии нет подобных контуров, длина должна быть максимально близкой к длине элемента, который размещается поблизости.

Устройство и принцип работы коллектора

Коллектор или как его еще называют, гребенка, входит в комплект смесительного узла. Без этого устройства трудно представить нормально функционирующий теплый пол. Без этого устройства теряется весь смысл отопления посредством подогрева полов. Являясь важнейшим элементом смесительного узла, коллектор обеспечивает смешение разных по температуре водяных поток и их последующее распределение по отопительным трубам водяного контура. По сути, прибор состоит из двух схожих частей, одна часть является подающей, тогда как другая является собирающей. Отсюда и название, которое бытует среди специалистов, распределительная гребенка.

Конструктивно и внешне обе части практически ничем не отличаются. В основе устройства лежит трубка большого диаметра, оснащенная боковыми ответвлениями (отверстиями) с резьбой. Число отверстий соответствует количеству водяных контуров, подключаемых к оборудованию. Говоря простым языком гребенка – это тройники с одинаковыми параметрами, скрученные между собой. Поэтому, для тех, кто имеет хоть какое-то представление о сантехнике, сделать самодельный коллектор не составит труба.

Имея представление о том, что такое коллектор и каковые его главные задачи, можно заняться планирование собственной системы отопления. Для того, что бы делать распределитель, вам нужно заранее знать, какой площади будет отапливаемое помещение, и каковы ваши потребности в обогреве. Поэтому решите для себя следующие вопросы:

  • сколько будет у вас отопительных контуров;
  • какого типа будет основной источник нагрева воды (речь идет или о системе ЦО и ГВС, либо об автономном котле);
  • какими дополнительными приборами и устройствами будет оснащаться система отопления (насос, термодатчики, манометры).

*Существует масса технологических нюансов, на которые вам следует обратить внимание, прежде чем начнете сборку своего прибора. К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху

При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки

К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху. При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки.

В случаях, когда вы используете в качестве нагревательного прибора бойлер косвенного нагрева, твердотопливные котлы, коллектор можно подключать только с торца.

Если вы хотите использовать для работы теплых полов воду из центральной системы отопления, подключаться ваш коллектор должен сверху или снизу. На рисунке-схеме показан вариант подключения коллектора к стояку систему ЦО.

Если вам не трудно, перенесите схему конструкции и положение распределительных гребенок на бумагу. Заодно можно указать размерные параметры, на которые можно опираться уже в процессе работы. Здесь уместно сказать, что расстояние между отдельными патрубками подачи и обратки должно быть не менее 10 см и не более 20 см. Использовать эти же размеры можно и при расстоянии между отдельными узлами, гребенкой сбора и распределителем.

После составления эскиза станет ясно, сколько и чего вам потребуется для дальнейшей работы по изготовлению самодельного распределительного устройства.

Теплоносители для гелиосистем

Основным теплоносителем для систем теплоснабжения является вода. Однако ее применение в гелиосистемах ограничено температурой кристаллизации, составляющей 0оС, а значит применение воды в роли теплоносителя ограничивается климатическими зонами, где не бывает отрицательных температур. Кроме того, содержащиеся в воде соли засоряют поверхности нагрева накипью, а коррозионный агент – кислород – повреждает металлические части систем теплоснабжения и способствует разложению теплоносителя на составляющие элементы. Поэтому для гелиосистем был разработан вид теплоносителя, лишенный вышеперечисленных недостатков.

Основой такого теплоносителя является пропиленгликоль, смешанный с водой, прошедшей водоподготовку в виде деминерализации.

Кроме того, для уменьшения коррозирующего и разлагающего воздействия кислорода, в теплоноситель добавляют антиокислительные присадки, образование пузырьков газа в жидкости уменьшается добавлением пеногасителей, а стабилизаторы, добавленные в теплоноситель, помогают сохранять раствор химически однородным. Как правило, теплоносители для гелиосистем продаются уже в готовом виде. Концентрация пропиленгликогеля в них составляет от 40% и выше, что соответствует температуре кристаллизации от -30оС и ниже. Показатель кислотно-щелочного баланса (рН) для готового теплоносителя поддерживается в щелочной зоне (≥ 7,0) для уменьшения коррозирующего действия.

При эксплуатации теплоносителей гелиосистем не следует смешивать теплоносители от разных производителей, так как разные как по количественным, так и по качественным свойствам составы могут вступить в химическую реакцию, приведя гелиосистему в негодность.

Солнечная энергетика в условиях современного энергетического и экономического кризиса является одним из перспективнейших направлений технологий, направленных на сохранение невосполнимых ресурсов нашей планеты.

Что такое распределительный коллектор отопления?

Чаще всего встречаются распределительные коллекторы отопления на 3 или 4 контура, их схема довольно проста: изделие выглядит как отрезок трубы, оснащенный заданным количеством торцевых, боковых ответвлений, к которым подключаются отводы. Автоматизированный элемент управления включает в себя следующие компоненты:

  • воздухоотводчик,
  • механизмы регулирования потока,
  • группу безопасности,
  • смесительный узел.

Как выглядит распределительный коллектор отопления

Рассматриваемые модели предназначены для использования в современных технологичных циркуляционных отопительных системах замкнутого типа. Преимущества коллекторных схем:

  • рациональное распределение рабочих потоков, способствующее экономии топлива,
  • возможность использования труб с небольшим диаметром (это обстоятельство актуально при необходимости введения трубопровода под стяжку),
  • удобство точной установки и поддержания заданного температурного режима в каждой комнате.

Главным недостатком этого решения являются ощутимые расходы, сопровождающие покупку и внедрение устройства.

Применение распределительных коллекторов оправдано не только в квартирах и частных домах – они эффективны в централизованных узлах и котельных, обслуживающих многоквартирные здания. Разветвленные системы со ступенчатым распределением рабочей среды экономически целесообразны, особенно если каждый контур оснащен автоматикой и насосом.

Выполняемая функция

Жилой дом или квартира имеют несколько комнат, и в каждой из них в пол укладывают тепловой контур.

К магистрали теплоносителя он подключается через узел вход-выход в виде двух труб.

Потребность в тепловой энергии по каждому из контуров, как правило, разная: температура в разных комнатах может отличаться. С другой стороны, площади помещений не одинаковые, а значит объем теплоносителя для каждой комнаты тоже разный.

Таким образом, между котлом и контурами обогрева необходимо установить распределитель с функциями регулятора. Такое устройство называется коллектор.По своему функционалу это смесительный узел. Его задача — обеспечить подачу воды в контуры.

Замечание специалиста: входная температура от котла может достигать 80 градусов, а для контура теплого пола температура воды по нормативам не должна превышать 40 градусов.

Достичь необходимой величины, т. е. снизить до 40С, можно смешивая горячую воду с остывшей обраткой.

Обычно коллекторная труба имеет соединительные узлы — по количеству тепловых контуров.

Всего коллектор содержит две трубы:

Добавка в смеситель горячей воды от котла происходит включением термостатического вентиля, который ставится на пути подачи воды в смеситель. При снижении температуры в смесителе меньше допустимого (мы помним — это 40оС) вентиль подает порцию горячей воды.

Обратите внимание: на каждый вывод гребенки смесителя устанавливается терморегулятор для ограничения объема горячей воды по каждому контуру тёплого пола. Эта группа биметаллических клапанов изменяет проходное сечение, а также объем пропускаемой воды

Эта группа биметаллических клапанов изменяет проходное сечение, а также объем пропускаемой воды.

Это позволяет установить температуру по желанию. На входах обратки устанавливают датчики протока, а гребенку обратки снабжают еще и воздухоотводчиком. Прокачку теплоносителя по системе выполняют водяным насосом, который создает необходимое давление в магистрали.

Полный набор деталей коллектора содержит еще и различную сантехническую арматуру. В наборе устройств для теплых водяных половколлектор, пожалуй, наиболее важное из них, так как он обеспечивает:

Варианты монтажа водяных систем отопления

Однотрубное отопление чаще применяют для частных домов малой площади, для больших площадей рекомендуем смотреть в сторону двухтрубных систем.

Как лучше всего проложить трубы и подключить радиаторы? Если у вас небольшой дом, буквально на 2-3 комнаты, можно немного сэкономить на материала и проложить однотрубную систему. Здесь теплоноситель последовательно проходит по всем радиаторам, доходит до последней батареи возвращается в котел по обратной трубе. При такой прокладке используется нижнее подключение батарей. Недостатком является недостаточный прогрев самых дальних комнат, так как отдача тепла в радиаторах приводит к уменьшению температуры теплоносителя.

Проблема с остыванием теплоносителя решается установкой циркуляционных насосов и перемычек/байпасов на каждый радиатор (схема «ленинградка» ).

Двухтрубные системы являются более совершенными. В них к самому дальнему радиатору прокладывается цельная труба, от которой делаются отводы к промежуточным радиаторам. Пройдя через радиаторы, теплоноситель отправляется в обратную трубу. Данная схема позволяет обеспечить равномерный нагрев всех помещений. а главным ее недостатком является повышенная сложность монтажа.

Если выбирать между однотрубной и двухтрубной системами, то мы рекомендуем остановиться на двухтрубном варианте. Он обеспечит равномерный обогрев комнат и позволит регулировать температуру посредством отсечения ненужных радиаторов.

6 Модифицированные решения

Ведущие бренды выпускают на рынок как связующие звенья

Первый вариант включает в себя наиболее простые решения, изготовленные из латуни. Диаметр прохода ответвлений не превышает один дюйм. По бокам узла расположено два соединительных отверстия.

На коллекторе «обратки» таких устройств имеются заглушки. При желании их можно заменить дополнительными приборами.

Более сложные в плане конструкции модульные узлы оснащены шаровыми кранами. Под каждым отводом предусмотрена запорная регулировочная арматура. Кроме этого, модифицированные изделия могут оснащаться:

  1. 1. Расходометрами — устройство регулирует поток теплоносителя в каждой петле.
  2. 2. Термодатчиками — эти приборы следят за температурой каждого отопительного узла.
  3. 3. Воздуховыпускными клапанами — устройства автоматически сливают воду.
  4. 4. Электронными клапанами и смесителями — узлы направлены на поддержание установленного температурного режима.

В качестве материала изготовления задействуются разные варианты. Зачастую промежуточные коллекторы создаются из:

  1. 1. Латуни — характеризуются отличным качеством исполнения и долговечностью. К тому же такие решения стоят относительно недорого.
  2. 2. Из нержавеющей стали — стальные конструкции всегда характеризовались увеличенной прочностью и устойчивостью к интенсивным нагрузкам.
  3. 3. Полипропиленовые — устройства из полимерных материалов стоят дешевле остальных типов. Однако в плане прочности они существенно уступают моделям из металла.

При выборе долговечного и надежного решения, есть смысл остановиться на металлических устройствах. Кроме большого срока службы, эти модели отлично выдерживают коррозийные воздействия и сохраняют свой начальный вид даже после долгой эксплуатации

К тому же их дополнительно покрывают теплоизоляционным слоем, что немаловажно для построек, расположенных в северных регионах с холодным климатом

Комплектующие и правила пайки труб из полипропилена

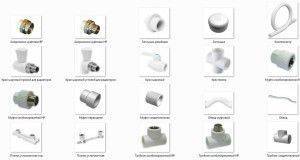

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования. Это компенсируется более толстой стенкой

Они отличаются внешним видом и областью применения:

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

  • Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
  • Уголки. Область применения – изготовление угловых участков магистралей;
  • Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
  • Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Перед началом процесса пайки рекомендуется рассчитать количество всех расходных материалов: труб, фитингов и запорной арматуры. Для этого составляется схема теплоснабжения с указанием комплектации каждого узла.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

  1. Обезжирить место пайки на патрубках.
  2. С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
  3. Включить паяльник и выставить его на определенную температуру.
  4. После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
  5. После определенного промежутка времени состыковать патрубок и муфту между собой.
  6. Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

Для небольшого объема работ можно приобрести непрофессиональный паяльник стоимостью до 600 руб. С его помощью можно спаять систему теплоснабжение из полипропилена для небольшого дома или квартиры.

Лучевая схема и теплый пол

Лучевая схема позволяет совмещать самодельный коллектор для отопления и систему «теплый пол». Но такая конструкция имеет ряд особенностей.

До того, как приступить к работе по ее созданию, необходимо с ними ознакомиться:

  • установка коллектора отопления должна производиться при условии, что он будет снабжен регулировочными вентилями и термостатическими клапанами на абсолютно всех контурах;
  • при разводке труб для системы теплообеспечения «теплый пол» непременно используют электротепловые приводы и термостатические головки. Благодаря данным устройствам, «теплые полы» смогут быстро реагировать на изменение температурного режима и поддерживать необходимый микроклимат в каждом из помещений;
  • вариант для обустройства распределительной системы бывает разным – типовым (выполненным по стандартной схеме) и индивидуальным. Особого внимания заслуживает последний способ. В данном случае котел работает в нормальном режиме без значительных температурных скачков, а топливо расходуется экономно.

Особенности коллектора

На качество изделия влияют три параметра:

  • размеры;
  • металл;
  • отделочные детали.

Перед началом работы нужно изучить теорию. Коллектор, сделанный самостоятельно, заметно отличается от собранного на заводе. Устройство выглядит как гребешок, выполненный методом сварки. По этой причине его называют «гребенка». Обычно это горизонтальная конструкция, имеющая отводы. Они бывают направлены в две стороны или одну, направление определяет место расположения котельной. Если котел стоит на цокольном этаже, патрубки располагаются вверху. Выше котла находятся вентиляционные установки, батареи, система теплых полов.

Патрубки снизу важны для систем, расположенных ниже котельного уровня. «Отопительные гребенки» бывают смешанного типа, поддерживающие оба варианта расположения патрубков.

Расчёт контуров системы отопления дома и их распределение

Перед тем как перейти к изготовлению коллектора, надо точно провести его расчёт с учётом количества контуров и диаметров подсоединяемых к нему труб.

  1. Надо подсчитать контуры. Обычно на каждый этаж выводится отдельный участок. Если в каких-то помещениях используются тёплые полы, то для каждого помещения выводится один канал.
  2. Расстояние на коллекторе между обратными и подающими контурами должно составлять 25—30 см, между отводами 10—15 см. То есть, прибор нужно сделать таким, чтобы легко обслуживать и легко управлять процессом понижения или увеличения температуры на каждом участке.

Основной же параметр сборки коллектора — гидравлический баланс конструкции и системы отопления в целом. В основе его лежит соотношение диаметра трубы, используемой для изготовления коллектора, и труб контуров. Сумма последних должна равняться диаметру коллекторной трубы. К примеру, если в доме используется три отдельных участка, в которых подающие трубы имеют диаметр ½ дюйма, то диаметр трубы в коллекторе будет равна 1 ½ дюйма.

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде

В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности

Во втором случае при выборе оборудования нужно учесть несколько важных моментов

Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

  • медь;
  • сталь;
  • латунь;
  • полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

  • количество отопительных контуров, их протяженность и пропускающая способность;
  • максимальное давление;
  • возможность добавления веток;
  • наличие элементов, осуществляющих автоматический контроль работы устройства;
  • количество потребляемой электроэнергии;
  • внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

  • вид финишного напольного покрытия;
  • площадь комнаты с планом расстановки крупной мебели и бытовой техники;
  • диаметр и материал труб;
  • мощность отопительного котла;
  • тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Еще одним типом разводки является коллекторная. Это самая сложная система, предполагающая применение большого количества различных труб и специальных распределительных приборов, которые называются коллекторы. Принцип действия системы с коллекторной схемой отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипяток от котла идет в особые коллекторы, которые служат распределителями между различными радиаторами. Каждая батарея подключена к нему двумя трубами. Такая система, при своей эффективности, не может похвастаться дешевизной. В ней может регулироваться температура не только на каждом контуре, но и на каждой батарее, что позволяет создавать свой температурный режим в любой комнате.

Для разработки и монтажа коллекторной системы отопления лучше приглашать специалистов

Делают такую схему отопления одноэтажного дома с принудительной циркуляцией, так как естественным образом вода не может эффективно циркулировать по многочисленным трубам и коллекторам. Суть данной схемы в том, что непосредственно возле котла в обратную трубу врезается центробежный циркуляционный насос, который непрерывно перекачивает воду с помощью крыльчатки. Благодаря этому, в системе возникает давление, необходимое для того, чтобы полностью прокачивать всю магистраль, нагревая все батареи равномерно. Если вы приобрели настенный дорогой автоматический котел, то в нем, скорее всего, уже установлен циркуляционный насос, который настроен на оптимальное для этого котла давление. Если же котел у вас простой, то при покупке центробежного насоса необходимо проконсультироваться о его совместимости по создаваемому давлению с этим котлом во избежание аварийной ситуации.

Коллекторная система отопления, составленная специалистом

Коллекторная схема редко применяется в двухэтажных домах, так как она, хоть и эффективная, но очень громоздкая. Разводка для двух этажей будет слишком сложно устроена. Именно поэтому она бывает востребована только в схеме отопления одноэтажного дома с принудительной циркуляцией.

Полезный совет!Для устройства в своем загородном частном доме коллекторной системы водяного отопления, нужно позаботиться о приобретении необходимого количества терморегуляторов и запорных клапанов. Это позволит осуществлять регулировку климата в доме в полуавтоматическом режиме.

Циркуляционный насос для принудительной рециркуляции воды в системе отопления

Обобщая вышеизложенное, можно отметить, что выбор из трех существующих типов разводок водяного отопления должен осуществляться обдуманно. В небольшом по площади одноэтажном доме можно проложить только одну трубу. Такую схему еще называют «ленинградкой». Если площадь дома значительная или он двухэтажный, то лучше делать двухтрубную систему отопления с обратной трубой. Для создания в доме современной и эффективной системы отопления, можно смонтировать ее по коллекторной схеме. Стоит она будет больше, но и эффективность у нее будет гораздо выше. Главное, чтобы любая созданная система всегда работала хорошо и надежно в любых, даже сложных, условиях. Для этого сооружать ее нужно по всем правилам и рекомендациям.

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

  1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
  2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
  3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.
