Коптильня холодного копчения из бочки своими руками: 100 и 200 литров

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

Кроме 200-литровой бочки, для изготовления коптильни горячего копчения потребуется подготовить:

металлическую арматуру;
листы металла разной толщины;
трубу.

Из приспособлений потребуется:

болгарка;
сварка;
рулетка;
маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

На схеме коптильни отображается расположение основных элементов:

внешних: топка, крышка, ручки, дверца, дымоотвод;
внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек

Разметка и распиловка

Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
В дне бочки просверливаются отверстия для притока воздуха в топку.
Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
Напротив дверцы высверливается отверстие для дымохода.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

Коптильню из бочки необходимо загерметизировать. Гидрозатвор и правильно сделанная крышка справятся с этой задачей. Работы выполняются в следующей последовательности:

Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Доработка топки

Отверстия в днище бочки помогают не только обеспечивать эффективное тление, но и удалять золу. Чтобы приток воздуха был максимальным, а продукты горения свободно высыпались наружу, следует соорудить ножки. Материалом для их изготовления послужит металлическая арматура. Оптимальная высота от земли – 30 см. Лучше не приваривать ножки к коптилке, а сделать своеобразную подставку для обеспечения большей устойчивости коптильни горячего копчения из бочки.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.

Стационарная коптильня для дачного участка

Это уже не просто функциональный предмет, чтобы что-нибудь закоптить и угостить друзей. Такая коптильня по сути — архитектурное сооружение и элемент украшения вашей дачи. Потребуется квалифицированный печник, потребуются полномасштабные строительные работы, с разработкой чертежей, с подготовкой фундамента, и так далее. Что может получиться в итоге, вы можете видеть на фотографиях.

Понятно, что функционал такой коптильни ограничен только вашей фантазией. Сооружение может быть совмещено с печью, которая будет использоваться для повседневного приготовления пищи. Может быть предусмотрен стационарный мангал. Может быть оборудована сушильная камера для фруктов. И так далее.

Вот прекрасное видео, как мастер делает коптильню для газовой плиты:

(0 голосов, среднее: 0 из 5)

Коптильня из бочки: технология изготовления

Необходимые материалы:

Металлическая бочка объемом 100-200 литров;
Обрезки арматуры диаметром 6-8 мм
Проволока для решетки, стальная или медная;
Лист железа толщиной 3-4 мм для изготовления дна коптильной камеры;
Обрезки уголка для изготовления ножек;
Петли для дверки топочной камеры;
Обрезок трубы диаметром около 10 см для выполнения дымоотвода;
Сварочный аппарат и болгарка.

Бочка для изготовления коптильни должна быть чистой внутри, без остатков химикатов и веществ с сильным запахом. Если бочка загрязнена, ее нужно промыть или обжечь паяльной лампой.

Бочка для изготовления коптильни

Если бочка запаяна, срезают с нее крышку с помощью болгарки или сварочного аппарата. Крышку можно использовать для изготовления поддона коптильной камеры.
Нижняя часть бочки – топка, в ней необходимо выполнить дверку для загрузки дров и выход дымовой трубы. Отверстие для дверцы вырезают с помощью сварочного аппарата или болгарки, приблизительные размеры – 20 на 30 см. Вырезанную часть используют для изготовления дверки: приваривают к ней петли, ручку с задвижкой, и устанавливают дверку на топку.
В дне бочки делают несколько продольных отверстий – они будут играть роль поддувала и служить для удаления золы из топки.Примерно на высоте 1/3 бочки приваривают дно коптильной камеры из листового железа. Чтобы дно не прогорело, а также для равномерного теплораспределения его лучше выполнить из стали толщиной 3-4 мм.
Отверстие для дымовой трубы выполняют по диаметру трубы на противоположной стороне топочной камеры. Трубу загибают и приваривают к топке. Высота трубы должна быть небольшой, иначе тяга в топке будет слишком сильной, и температура в коптильне станет слишком высока, что повлечет за собой активное выделение жира и сока из продуктов.
К бочке приваривают ножки из уголка. Ножки позволяют создать воздушный зазор между топкой и грунтом, улучшить горение дров.
Можно не делать топочную камеру в бочке, а сложить ее из кирпича в удобном месте участка. В этом случае дном коптильной камеры будет дно самой бочки, а полезный объем коптильни увеличится. Переднюю стенку кирпичной топки выкладывают только наполовину, через полученное отверстие закладывают дрова. Для отвода дыма оставляют отверстие в кладке сзади топочной камеры.
Из крышки бочки или тонкой листовой стали делают поддон для сока и жира. Диаметр поддона должен быть меньше диаметра бочки на 3-5 см – это обеспечит беспрепятственную циркуляцию дыма в коптильне. Для установки поддона к стенкам бочки приваривают крест-накрест два отрезка арматуры на высоте 10-15 см от дна коптильной камеры. На них впоследствии устанавливают поддон. Возможность снять поддон делает более удобной загрузку стружки для копчения и очистку поддона. К поддону можно приварить петлю из арматуры – так будет удобнее вынимать его и ставить на место.
В верхней части коптильни выполняют опоры для решетки. Их делают из арматуры в виде петель, расположенных по четырем сторонам бочки. Петли не должны мешать выемке поддона. Высота расположения зависит от размеров бочки и количества решеток: в большой бочке их можно сделать в два-три яруса, что увеличит объем одновременной загрузки продуктов. Расстояние между решетками 10-15 см.
Решетку изготавливают из тонкой проволоки, закрепленной на каркасе. Чтобы ровно согнуть толстую проволоку для каркаса решетки, нужно обмотать ее вокруг бочки, обрезать, уменьшив на 5-7 см и скрепить ее концы. Саму решетку делают из тонкой проволоки, шаг решетки – 2-3 см.
Делают крышку из дерева лиственных пород с небольшими отверстиями, позволяющими выходить лишней влаге. Крышку можно заменить мешком из джута.

Изготовление коптильни холодного копчения из бочки

Поскольку конструкции коптилен из 200 литровой бочки бывают разными, рассмотрим некоторые из них.

Простая коптильня

Прежде чем начать изготовление коптильни, рекомендуется сделать наброски, т. е. нарисовать чертеж. Уже по нему можно будет выполнить разметку на грунте. Разметочные работы проводят при помощи рулетки, колышков и шнура.

В том месте, где планируется поставить бочку, в землю вбивают колья таким образом, чтобы образовался квадрат. Его размеры должны быть меньше диаметра бочки на 20 см. Со стороны примыкания дымохода отмеряют около 50 см: этот отрезок должен располагаться посередине стороны. После разметки, точки входа дымового канала отмечают кольями.

В ту сторону, куда выходит канал из квадрата, отмеряют 3 м и забивают колышек. Параллельно этой разметке делают вторую, которая будет служить второй стенкой дымового канала. Затем размечают топку. Ее размеры могут быть такими: длина около 60 см, а ширина на 30 см больше ширины дымового канала. После разметки колья соединяют шнуром.

В остальном конструирование коптильни состоит из следующих шагов:

Земляные работы. По линиям разметки выбирают грунт, углубляясь на 40 см.
Выравнивание и уплотнение. Если на участке почва супесчаная, т. е. не плотная, стенки вырытых углублений укрепляют металлом либо досками. Также можно использовать кирпич либо камень.
Обустройство верхней части топочной камеры. Чтобы была возможность регулировать процесс горения и тления стружек, над топкой монтируют заслонку. Для этих целей подойдет кусок листового металла, которым накрывают топку. Для удобства верх топки выкладывают в виде двух рядов кирпича.
Подготовка емкости. Бочка должна позволять укладывать продукты, как на решетку, так и подвешивать их на крюки. Для последних часто берут изогнутую проволоку. Решетку используют исключительно металлическую. Для установки решетки внутрь бочки можно поместить 2 ряда кирпичей либо просверлить отверстия и закрепить 4 болта, на которые будет опираться решетка. Для подвешивания крючков монтируют пруток из арматуры.
Монтаж бочки. Емкость устанавливают таким образом, чтобы между ней и краем дымохода не было зазоров, например, ставят бочку прямо на землю и заделывают щели грунтом.
Герметизация дымохода. Сверху дымового канала укладывают доски либо металл и засыпают землей.

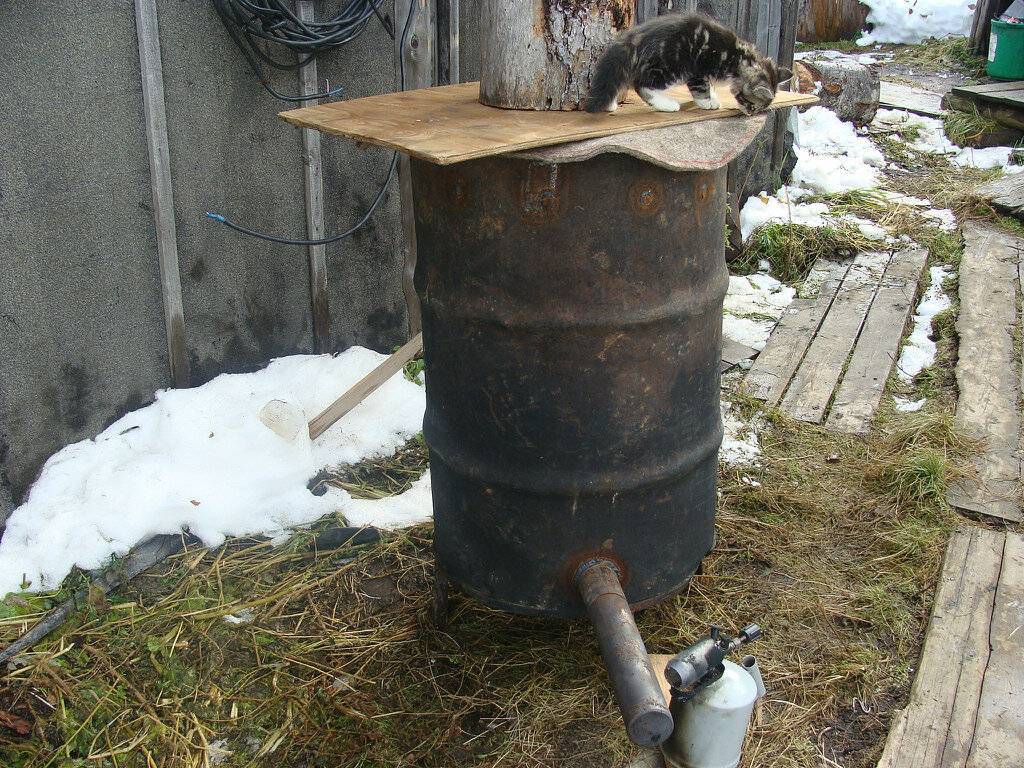

С дымогенератором

В последнее время для холодного копчения все чаще используют дымогенераторы – устройства, которые вырабатывают готовый дым для копчения. Подобные приспособления можно как приобрести, так и изготовить самостоятельно.

Устройство

Коптильня с дымогенератором представляет собой два отдельных узла – камера для копчения и непосредственно источник дыма. В отличие от предыдущей конструкции, генератор располагается возле бочки, т. е. устройство получается более компактным.

Изготовление дымогенератора

Дымогенератор сделать довольно просто. Для него понадобится металлическая труба диаметром около 60 мм и длиной около полуметра. Из нее изготавливают так называемый «стакан»: одна сторона трубы делается герметичной, другая – более узкой. Также предусматривают резьбу для муфты.

Сборка коптильни

Чтобы собрать дымогенератор и бочку в единое устройство, в нижней части емкости приваривают муфту с резьбой диаметром около 40-60 мм: к ней будет подключаться дымогенератор. Внутри бочку можно оснастить аналогично предыдущей конструкции.

Дымогенератор наполняют щепой и подсоединяют к бочке через муфту. В емкость помещают продукты и накрывают ее сверху влажной мешковиной. Остается распалить щепу и можно приступать к копчению.

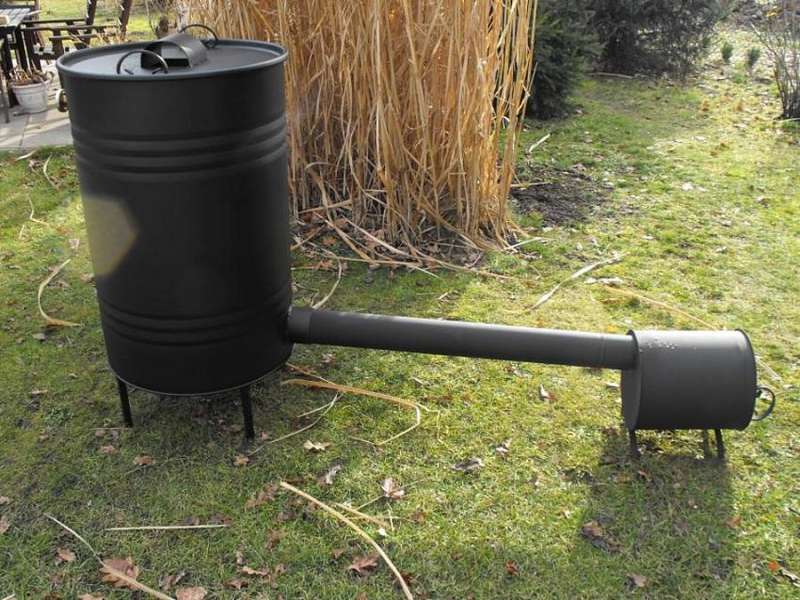

Из бочки и металлической топки

Для такой конструкции понадобятся:

бочка;
уголок;
квадратная и круглая труба;
прут.

Для печки используется металл толщиной 4 мм, что исключит прогорание материала.

Собственно процесс изготовления:

Нарезаем квадратную трубу и свариваем подставку для бочки.
Из металлического листа, уголков, квадратной и круглой трубы изготавливаем печку.
Чтобы конструкцию можно было использовать для холодного и горячего копчения, соединительную трубу делаем разборной.
К бочке закрепляем отрезок трубы для стыковки с печкой (вариант для горячего копчения) либо дымоходной трубой для холодного копчения.
Из прутьев изготавливаем элементы для подвешивания крюков с мясными и рыбными продуктами. На эти же прутья можно будет укладывать решетки.
В бочке делаем отверстия и помещаем в них штыри.
Изготавливаем крышку для печки.

Как сделать электрокоптильню из бочки

Электрокоптильня собственного изготовления Сборка займет один рабочий день, нужно, чтобы детали были под рукой и был планировочный чертеж соединения элементов.

Понадобится:

железная бочка;
колеса для перемещения емкости;
нагревательный элемент;
провод с вилкой для подключения.

Также готовят термостат, емкость для опилок, термометр, решетку, поддон.

Принцип и схема работы

Электрическая коптилка состоит из нагревательного тэна и прочного корпуса. Элемент получает питание от электросети, подогревает опилки, они начинают тлеть. Топливо выделяет дым, который приводит в готовность деликатесы в камере. Корпус представлен железным баком, а нагреватель берут из любого бытового прибора.

Из чего можно сделать источник нагрева

Для копчения продуктов берут опилки из фруктовых деревьев Спираль или металлический нагревательный элемент вынимают из старого утюга, чайника, электроплиты. Главное, чтобы тэн еще мог послужить определенное время. Вилку прибора вынимают из розетки, затем прибор разбирают, снимают нагреватель.

Монтаж электрической части

Подключают к бочке элемент с помощью проводов, которые помещают в отверстия на концах. На нагревательном приборе просверливают два отверстия, вставляют питающий кабель с учетом плюса и минуса. Проверяют работу нагревателя, положив на него некоторое количество опилок. Хорошим считается конструкция, которая дает дым через 5 – 6 минут.

Емкость для опилок

Резервуар является местом, куда закладывают мелкие отходы древесины. Здесь горят опилки, поэтому стенки выполняют из нетоксичных материалов, которые не выделяют ядовитых веществ. Камера должна иметь определенную прочность, используют чугунные старые кастрюли, высокие сковородки, тазики из железа.

Изготовление коптильни с дымогенератором

Можно изготовить коптильню несколько иного вида, которая также используется для холодного метода копчения. Конструкция дополнительно будет оборудована дымогенератором, который можно либо приобрести уже полностью готовый к использованию, либо же сделать его своими руками. Процесс сборки отнимает немного времени, достаточно следовать простой инструкции, чтобы получить эффективную самодельную коптильню из бочки 200 литров.

Как устроена коптильня

Коптильня с дымогенератором предполагает отдельное размещение источника дыма и коптильной камеры. Отличием от вышеописанного варианта есть то, что дымогенератор будет располагаться в непосредственной близости к емкости, в которой коптятся продукты.

Чертежи

Готовые чертежи можно без проблем найти в Интернете и подобрать наиболее подходящий вариант. Стоит выбирать именно ту схему, которая будет соответствовать размерам выбранной емкости. Благодаря использованию чертежей, на сборку конструкции понадобится минимум времени.

Схема дымогенератора

Самый простой вариант дымогенератора – это устройство из обычной трубы с большим диаметром. Схему простейшего аппарата можно также посмотреть в Интернете и подобрать тот вариант, который вам будет проще всего изготовить.

Процесс изготовления

Для изготовления дымогенератора подойдут труба, диаметр которой составляет примерно шесть сантиметров, а длина достигает полметра. Из такой трубы делается специальный стакан. Одна из его сторон должна быть немного уже. Заранее нужно сделать резьбу для муфты, а вторая стороны труба при этом должна быть полностью герметичной.

Выбирать стоит трубу из качественной стали с достаточно толстыми стенками. В противном случае дымогенератора хватит буквально на несколько обработок продуктов, ведь если стенки будут слишком тонкими, то они могут очень быстро прогореть.

Соединяем воедино две конструкции

Коптильня из бочки для холодного копчения с дымогенератором делается немного сложнее, чем конструкция с отдельной топкой. В нижней части бочки необходимо приварить муфточку небольшого размера, которая будет подходить под резьбу примерно 40-60 миллиметров. К этой муфте будет крепить генератор дыма. Также подсоединить генератор можно с помощью специального гофрированного шланга. Второй вариант подойдет в том случае, если нужна более низкая температура дыма на выходе.

В них нужно вставить прочные прутья. Коптильня устанавливается на подготовленную подставку, которая имеет вид стола без столешницы, изготовленную из железа.

К муфточке присоединяется металлический стакан, который предварительно забивается подходящими для копчения опилками. Затем на вставленные ранее прутья устанавливаются решетки с продуктами или же подвешиваются крюки. Готовая коптильня, сделанная своими руками, закрывается мокрой мешковиной или же брезентом. Также можно сделать деревянную крышку. Процесс сборки закончен и можно приступать непосредственно к процессу копчения.

Как сделать электрическую коптильню из бочки на 200 литров

Для изготовления электрической коптильни горячего копчения из 200л бочки также не понадобится груз специальных знаний – все операции выполняются на базовом и понятном уровне своими руками

Первым делом важно подготовить бочку 200 литров: отмыть емкость и тщательно очистить. Ниже представлена пошаговая инструкция изготовления конструкции:

Не лишними будут мебельные колесики, которые станут главным помощником в транспортировке двухсотлитровой емкости.

Первым этапом необходимо просверлить четыре отверстия вдоль окружности бочки. Вставить туда крючки или закрутить болты для емкости-поддона. На несколько см ниже установить решетку, закрепить.
На решетку установить электроплиту без крышки и лишних деталей – понадобится исключительно нагревательный элемент. Зафиксировать с помощью винтов.

В стенке двухсотлитровой бочки просверлить отверстие, установить внутрь термометр

Важно! Термометр определит температуру внутри домашней электрической коптильни. Этот элемент самодельной конструкции поможет безопасно и быстро выяснять необходимые для готовки данные.

В крышке бочки-коптильни своими руками установить дымоотвод.

В верхней части будущей коптильни расположить решетку или металлические пруты для продуктов.

Для запуска работы коптильни необходимо подключить электроплиту к сети и загрузить камеру для продуктов мясом.

Вариант №3. Коптильня из ведра

Алгоритм действий в данном случае должен выглядеть следующим образом.

Шаг первый. Берется ведро, на его дно засыпается одно- или двухсантиметровый слой древесных опилок. Внизу. Приблизительно в десяти сантиметрах от днища ведра, ставится решетка, на которую укладываются продукты, предварительно подготовленные к процедуре копчения.

Шаг второй. Далее ведро следует закрыть крышкой и поставить на костер. Разводится огонь, а до тех пор, пока не закончится копчение, крышку открывать не нужно.

Шаг третий. Когда из-под крышки начнет просачиваться пар или дым – это значит, что процедура копчения успешно началась

Также важно, чтобы сама конструкция при этом не перегревалась. Поначалу, когда подготовленный продукт лишь просушивается (на этом уходит примерно ? всего времени, которое занимает процесс), температура внутри корпуса должна составлять около 80-90С, а в течение всего оставшегося времени, то есть непосредственно при копчении – 120С

Шаг четвертый. Чтобы определить текущую температуру в коптильне, необходимо выполнить всего лишь одно простое действие – покапать на крышку воду. И если та не будет кипеть, а только испаряться безо всякого шипения, значит, с температурой все в порядке. Мясо или рыба будет коптиться грамотно, а в конечном счете не сварится.

Шаг пятый. Для регулировки температуры необходимо отгребать угли или же подкладывать в коптильню топливо. Как правило, процедура копчения занимает от 30-ти до 45-ти минут. Поначалу коптильню придется пару раз снять с костра и, быстро сняв крышку, попробовать пищу. Когда же вы достаточно освоите процесс, необходимости в данной манипуляции уже не будет.

Шаг шестой. Когда копчение закончится, ведро следует снять с костра и, как только оно остынет, извлечь продукт и немного его просушить. Стоит заметить, что, к примеру, в походе поддон для скапливания жара не потребуется.

Как выбрать и сделать емкость для коптильни холодного копчения из бочки на 200 литров

У коптилен холодного копчения камера для продуктов и очаг находятся на некотором расстоянии друг от друга и герметично соединены между собой дымоходом.

Такая конструкция позволяет получать охлажденный дым, температура которого понижается во время движения по каналу от одного узла до другого.

Коптильная камера и очаг могут быть сделаны из разных материалов. Отличным выбором будет бочка, вместительная и долговечная, объемом 200 литров. Для устройства коптильни холодного копчения подойдет любая металлическая (не пластиковая!) емкость.

Если в наличии бочка из-под масла или горючего, ее тоже можно использовать, но после предварительной обработки. Сначала нужно как можно чище вытереть стенки емкости и ее дно, а после этого – обжечь на костре.

Другого способа избавиться от постороннего запаха нет. Далее бочку вновь очищают, уже от сажи и копоти. Если есть гидродинамическая мини-мойка «Керхер» или ее аналоги, хорошо промойте емкость. После этого она будет готова служить в качестве коптильной камеры для любых продуктов.

Выбор конструкции коптильни холодного копчения

В коптильне холодного копчения два основных рабочих узла:

коптильная камера (иначе ее называют «дымовой шкаф»);
очаг (он же печка).

Из бочки можно сделать как первый, так и второй узел, но лучше использовать эту емкость в качестве дымового шкафа. Если же решено соорудить во второй бочке и очаг, рекомендуется устанавливать ее не вертикально, а горизонтально. Уложенная набок емкость послужит хорошей защитой от ветра, обслуживать ее будет намного проще.

Какой очаг удобнее?

Для стационарных коптилен холодного копчения, рассчитанных на много лет службы, требуется основательный очаг. В этом случае либо выкладывают из кирпичей мини-печь, либо задействуют всем известную металлическую «буржуйку».

Топку можно соорудить и в земле, выкопав ямку прямоугольной формы глубиной 30–40 см. В этом случае оптимальный проект коптильни холодного копчения будет выглядеть следующим образом:

выкопанная в земле яма;
герметично укрытая сверху траншея;
установленная непосредственно над ней бочка без дна, но с крышкой.

Как сложить дымоход

Немаловажный элемент конструкции – дымоход. Он может быть проложен как подземным, так и наземным способом. Можно встретить разные мнения о том, какой из этих вариантов лучше. В выборе нужно ориентироваться на тот факт, что предназначение дымохода заключается в охлаждении дыма.

Внимание! Если домовладение расположено в климатической зоне с преимущественно высокими температурами, разумно выстроить дымовой канал подземного типа. В этом случае дым будет остывать значительно быстрее, чем в трубе под жарким солнцем. Есть несколько вариантов устройства канала для прохождения дыма

Есть несколько вариантов устройства канала для прохождения дыма.

Металлическая труба.
Траншея, плотно укрытая сверху любыми подходящими материалами: досками с полиэтиленом и грунтом, листами нержавеющей стали, полотнами шифера, фанерой, брезентом, бетонными блоками или плитами и др.
Добротное сооружение из кирпича или камня.

Каждый хозяин выбирает тот вариант устройства коптильни холодного копчения, который подходит именно в его случае.

Оптимальные параметры дымохода:

длина 3 м;
высота 25–27 см;
ширина 30–50 см.

Справка! Если длина наземного дымохода недостаточна для полноценного охлаждения дыма, этот процесс можно ускорить, навешивая на трубу мокрую ветошь.

Местоположение коптильни

Холодное копчение – процесс длительный, занимающий от 5 до 7 дней для одной партии продуктов. Это во многом определяет выбор места для устройства коптильни.

Важно! Прежде всего оно должно быть удобным, позволять разложить продукты и присесть, обслуживая топку; очаг должен находиться вдалеке от зеленых насаждений и деревянных построек. Кроме того, должно быть достаточно места для сооружения дымохода

Зачем нужно коптить мясо

Копчение рыбы и мяса способствует улучшению вкусовых качеств и делает продукт уникальным. Во время копчения уничтожаются бактерии, которые сокращают срок хранения мяса. Продукт, приготовленный холодным копчением, способен сохранять свою свежесть на протяжении нескольких месяцев.

Если при горячем копчении мясо пропекается, то при холодном – вялится. В первом случае температура достигает +100°С, во втором составляет не более +30°С. Из-за низкой температуры продукция холодного копчения проходит глубокую обработку и может готовиться в течение нескольких дней, что зависит от размеров куска мяса.

Как сделать коптильню холодного копчения из бочки своими руками
