Как выбрать круглые вентиляционные элементы

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде. Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

Типы вытяжек по установке

Кухонные вентиляционные установки разделены по способу их установки:

• Плоско;
• утопленный;
• островки;
• купол;
• настольный компьютер
• Т-образной формы.

Плоские

Подвесные (плоские) аппараты устанавливаются непосредственно над варочной поверхностью. Они содержат вентиляторы для всасывания воздуха и фильтры для его очистки. Их относительно легко подвешивать: не требуется ни резьба, ни проводка. Расстояние между плоской вытяжкой и газовой или электрической плитой стандартизировано. Высота вытяжки над газовой плитой варьируется в пределах 75-85 см (65-75 см для электрической плиты).

Встраиваемые

Этот тип вытяжки должен быть установлен в откидном шкафу, расположенном над плитой. Благодаря своему дизайну устройство становится незаметным в интерьере. Прибор должен быть подобран по ширине варочной панели и шкафа, в котором он будет вырезаться. Расстояние от варочной панели до вытяжки рассчитывается по тем же стандартным данным. Однако, стоит учитывать высоту стенных шкафов (если вы хотите встроить конструкцию в готовую мебель). При заказе новой кухни производители шкафов сами производят расчеты, исходя из стандартов и ширины варочной панели.

Встроенные приборы также включают приборы, которые встроены в кухонную столешницу, позади варочной панели. Их также называют настольными приборами. Расстояние между варочной панелью и прибором сокращается до минимума. Рабочая поверхность для этой комбинации приборов должна иметь ширину около 900 мм.

Островные

Островные вытяжки устанавливаются, когда плита стоит посередине помещения. Устройство крепится к потолку, непосредственно над электрической или газовой плитой. Высота вытяжки над печью должна быть от минимум до максимума 75 и 85 см по отношению к газовой плите. Для электриков эти цифры на 10 см меньше.

Купольные

Над плитой после установки кухонных шкафов устанавливаются купольные вентиляционные отверстия. Преимущество этого типа заключается в том, что они могут быть украшены в соответствии с различными стилями интерьера. Высота стандартная.

Наклонные

Вентиляционные устройства наклонного типа устанавливаются на стену. Расстояние между плитой и вытяжкой измеряется от нижнего края печи. Минимальное расстояние от плиты должно быть 35 см, а максимальное (для эффективной работы) 45 см.

Т-образные

Вентиляционные блоки Т-образного типа идеально вписываются в интерьеры в стиле Hi-tech. Они могут быть изготовлены из различных материалов с хромированными деталями, стекла и нержавеющей стали. Расстояние от плиты до вытяжки рассчитывается в соответствии с инструкциями агрегата, но в большинстве случаев оно соответствует стандартным требованиям.

Круглый вентиляционный зонт

Предохраняет вентканалы от дождя и снега

Прямоугольные и круглые вентиляционные зонты прикрывают вентиляционные шахты от осадков. Вид зонта подбирается в зависимости от формы сечения канала: для круглых вентиляционных каналов круглые зонты, для прямоугольных – соответственно. Второй важнейший критерий: соответствие диаметра вентиляционной трубы и диаметра круглого зонта. Круглые вентиляционные зонты подходят для систем с естественной тягой и принудительной.

При изготовлении зонтов используются следующие виды соединений:

• бандажное;
• ниппельное;
• фланцевое.

Круглые вентиляционные зонты производятся из рулонной или листовой оцинкованной или нержавеющей стали.

Кроме функциональной нагрузки, вентиляционный зонт несет еще и эстетическую: выход круглого канала вентиляции выглядит завершенным лишь после установки зонта.

Санитарные требования нормативных документов

Минимальное количество воздуха, подаваемое и удаляемое из комнат коттеджа вентиляционной системой, регламентируется двумя основными документами:

1. «Здания жилые многоквартирные» — СНиП 31-01-2003, пункт 9.
2. «Отопление, вентиляция и кондиционирование» — СП 60.13330.2012, обязательное Приложение «К».

В первом документе изложены санитарно-гигиенические требования к воздухообмену в жилых помещениях многоквартирных домов. На этих данных и должен базироваться расчет вентиляции. Применяется 2 типа размерности – расход воздушной массы по объему за единицу времени (м³/ч) и часовая кратность.

В зависимости от назначения комнаты приточно-вытяжная вентиляция должна обеспечивать следующий расход либо количество обновлений воздушной смеси (кратность):

• гостиная, детская, спальня – 1 раз в час;
• кухня с электрической плитой – 60 м³/ч;
• санузел, ванная, туалет – 25 м³/ч;
• для топочной с твердотопливным котлом и кухни с газовой плитой требуется кратность 1 плюс 100 м³/ч в период работы оборудования;
• котельная с теплогенератором, сжигающим природный газ, — трехкратное обновление плюс объем воздуха, потребного для горения;
• кладовка, гардеробная и прочие подсобные помещения – кратность 0.2;
• сушильная либо постирочная – 90 м³/ч;
• библиотека, рабочий кабинет – 0.5 раз в течение часа.

Выброс вредных газов за счет природной тяги — самый дешевый и простой способ обновлять воздух

В п. 9 документа подразумевается, что объем вытяжки равен величине притока. Требования СП 60.13330.2012 несколько проще и зависят от числа людей, находящихся в помещении 2 часа и более:

1. Если на 1 проживающего приходится 20 м² и более площади квартиры, в комнаты обеспечивается свежий приток в объеме 30 м³/ч на 1 чел.
2. Объем приточного воздуха считается по площади, когда на 1 жильца приходится меньше 20 квадратов. Соотношение такое: на 1 м² жилища подается 3 м³ притока.
3. Если в квартире не предусмотрено проветривание (отсутствуют форточки и открывающиеся окна), на каждого проживающего необходимо подать 60 м³/ч чистой смеси независимо от квадратуры.

Перечисленные нормативные требования двух различных документов вовсе не противоречат друг другу. Изначально производительность вентиляционной общеобменной системы рассчитывается по СНиП 31-01-2003 «Жилые здания».

Результаты сверяются с требованиями Свода Правил «Вентиляция и кондиционирование» и при необходимости корректируются. Ниже мы разберем расчетный алгоритм на примере одноэтажного дома, показанного на чертеже.

Сортамент по типоразмерам и форме сечения

Наиболее популярные в жилищном строительстве ПВХ воздуховоды выпускаются в двух вариантах:

• круглые с диаметрами поперечного сечения 100 мм, 125 мм, 150 мм, 200 мм;
• прямоугольные с габаритами поперечного сечения 55 × 110 мм, 60 × 122 мм, 60 × 204 мм.

Пропускная способность круглых вентиляционных каналов возрастает с увеличением диаметра. КПД трубы с диаметром 125 мм в 1,5 раза выше трубы с диаметром 100 мм, а трубы с диаметром 150 мм выше «сотки» уже в три раза.

Воздуховод круглого сечения 100 мм работает с той же производительностью, что и короб размером 55 × 110 мм. Круглый канал 125 мм и прямоугольник 60 × 204 мм практически эквивалентны по пропускной способности воздуха.

Круглая труба 200 мм выпускается без широкого набора соединительных частей. Воздуховод с прямоугольным сечением 90 × 220 мм соответствует круглой трубе с диаметром 150 мм, но применяется на практике редко из-за высокой стоимости.

Завоевать авторитет у застройщиков частных домов пластиковым трубам помогли такие замечательные характеристики как:

• способность поглощать шум и тепло;
• идеально гладкая поверхность, позволяющая воздуху проходить по каналу с высокой скоростью;
• отсутствие коррозии, дающее возможность прокладки труб в помещениях с высокой влажностью;
• индифферентность по отношению к агрессивным воздействиям, обеспечивающая длительную эксплуатацию;
• стенки, обработанные антистатиком, препятствующие накоплению электрических зарядов, оседанию пыли внутри канала;
• достаточная прочность и небольшой вес;
• простой и понятный процесс сборки укрупненных узлов и пространственных систем;
• изготовление деталей по ГОСТ и ТУ с получением сертификатов на соответствие санитарно-гигиеническим требованиям;
• относительно доступная цена.

Из недостатков ПВХ труб можно отметить низкую огнестойкость, боязнь отрицательных температур, необходимость антистатической обработки.

Белый цвет пластика отлично гармонирует с элементами отделки комнат, часто воздуховоды прячут за гипсокартоном с последующей отделкой.

Небольшая высота полимерных коробов помогает уменьшить пространство между плитой перекрытия и подвесным потолком. Тем самым сохранить приемлемую высоту помещения и его кубатуру.

Как установить воздуховод для вытяжки своими руками?

В принципе, монтаж воздуховода для кухонной вытяжки своими руками не составляет большой проблемы.

Важно иметь полный комплект системы и крепежа, а также иметь некоторые навыки монтажа подобных коммуникаций и строго соблюдать последовательность установки:

1. Этап первый . Определения места установки и подготовка монтажного участка. Во многом решение этой задачи зависит от выбранной вами системы воздуховода и модели вытяжки. При разметке места под вытяжку, учитывайте, что она должна располагаться над плитой на высоте 0.5-0.7 метра. Если установке будет мешать настенный шкафчик его необходимо подпилить лобзиком, чтобы освободить необходимое пространство.
2. Этап второй . Резка отверстий под воздуховод в шкафчике. Если вы намерены замаскировать трубу выводного канала в настенном шкафчике, снимите его со стены и приложите ко всем горизонтальным поверхностям (в том числе, к днищу и верхней крышке) фланец воздуховода, отметьте его границы и прорежьте лобзиком отверстия (на 0.5-1 см больше).
3. Этап третий . Подключение кабелей. Провода могут быть проложены от ближайшей распределительной банки или розетки и укреплены на задней стенке шкафчика.
4. Этап четвертый . Установка вытяжки и шкафчика на место. Вытяжка устанавливается первой и подключается к электропроводке.
5. Этап пятый . Сборка трубы воздуховода с ее крепежом и подключением к вытяжке и выводу в вентиляционную трубу.

Как подбирается диаметр

Инженеры при проектировании проводят математические подсчеты и далее сопоставляют все значения по таблице. Ниже приведена таблица сопоставления параметров и скорости воздушного потока.

Подробный расчет гарантирует эффективность работы системы Источник stankoforum.net

Диаметр воздуховода определяется исходя из объема помещения или производительности общей системы. Объем и скорость циркуляции воздуха контролируется по нормативным документам. На картинке представлены нормы воздухообмена на 1 члена семьи для помещений частного дома.

Для каждого помещения существует своя норма воздухообмена Источник homemyhome.ru

Виды и размеры пластиковых воздуховодов для вентиляции подбирается индивидуально исходя из инженерного расчета

Важно учитывать производительность системы и скорость воздушного потока. Если ее превысить, то будет регулярный сквозняк, в противном случае возникает застой воздуха

Расчет диаметра воздуховодов

Диаметры и сечения воздуховодов вентиляции рассчитывают после того, как составлена общая схема системы. При расчетах диаметров воздуховодов вентиляции учитывают следующие показатели:

• Объем воздуха (приточного или вытяжного), который должен пройти через трубу за заданный промежуток времени, куб.мч;
• Скорость движения воздуха. Если при расчетах вентиляционных труб скорость движения потока занижена, установят воздуховоды слишком большого сечения, что влечет дополнительные расходы. Завышенная скорость приводит к появлению вибраций, усилению аэродинамического гула и повышению мощности оборудования. Скорость движения на притоке 1,5 – 8 мсек, она меняется в зависимости от участка;
• Материал вентиляционной трубы. При расчете диаметра этот показатель влияет на сопротивление стенок. Например, наиболее высокое сопротивление оказывает черная сталь с шероховатыми стенками. Поэтому расчетный диаметр воздуховода вентиляции придется немного увеличить по сравнению с нормами для пластика или нержавейки.

Вид участка	Скорость потока, мс
Магистральные трубопроводы	От 6 до 8
Боковые отводки	От 4 до 5
Распределительные трубопроводы	От 1,5 до 2
Верхние приточки	От 1 до 3
Вытяжки	От 1,5 до 3

Таблица 1. Оптимальная скорость воздушного потока в трубах вентиляции.

Когда известна пропускная способность будущих воздуховодов, можно рассчитать сечение воздуховода вентиляции:

S=R3600v,

здесь v – скорость движения воздушного потока, в мс, R – расход воздуха, кубометрыч.

Число 3600 – временной коэффициент.

Зная площадь сечения, можно рассчитать диаметр круглого воздуховода вентиляции:

здесь: D – диаметр вентиляционной трубы, м.

Если необходимо рассчитать диаметр вентиляционной трубы прямоугольного сечения, ее показатели подбирают исходя из полученной площади сечения круглой трубы.

Расчет площади элементов вентиляции

Расчет площади вентиляции необходим в том случае, когда элементы изготавливаются из листового металла и нужно определить количество и стоимость материала.

Площадь вентиляции рассчитывают электронные калькуляторы или специальные программы, их во множестве можно найти в интернете.

Мы приведем несколько табличных значений наиболее популярных элементов вентиляции.

Диаметр, мм	Длина, м
1	1,5	2	2,5
100	0,3	0,5	0,6	0,8
125	0,4	0,6	0,8	1
160	0,5	0,8	1	1,3
200	0,6	0,9	1,3	1,6
250	0,8	1,2	1,6	2
280	0,9	1,3	1,8	2,2
315	1	1,5	2	2,5

Таблица 2. Площадь прямых воздуховодов круглого сечения.

Значение площади в м. кв. на пересечении горизонтальной и вертикальной строчки.

Диаметр, мм	Угол, град
15	30	45	60	90
100	0,04	0,05	0,06	0,06	0,08
125	0,05	0,06	0,08	0,09	0,12
160	0,07	0,09	0,11	0,13	0,18
200	0,1	0,13	0,16	0,19	0,26
250	0,13	0,18	0,23	0,28	0,39
280	0,15	0,22	0,28	0,35	0,47
315	0,18	0,26	0,34	0,42	0,59

Вентиляция на кухне

Наличие венткороба на кухне многих раздражает, так как он занимает существенную часть полезного пространства, как считают некоторые. Его демонтаж может освободить дополнительные 0,5 кв. м площади, но делать так нельзя.

Самостоятельное удаление такого элемента вентиляционной системы, как потолочный короб, может привести к следующему:

• вентиляционная шахта формируется по принципу пирамиды, когда идущие ниже короба служат опорой для верхних, поэтому демонтаж любого короба ослабляет конструкцию в целом, так как верхние элементы системы лишаются опоры;
• удаление вентиляционного короба в отдельно взятой квартире приводит к тому, что для помещений, находящихся ниже в плане этажности здания, перекрывается доступ к системе воздухообмена.

В связи с перечисленными причинами, Жилищная инспекция всегда чутко реагирует на факты нарушения, связанные с общедомовыми коммуникациями. Поэтому минимум, что вам грозит в случае демонтажа такого элемента кухни, как короб для вентиляции, – это вынесение требования о его восстановлении.

Виды вытяжек

Различают следующие виды вытяжек для коробов:

1. Купольная подвесная с воздушным фильтром для очистки воздуха, монтируемая непосредственно над источником загрязнения воздуха. Отличается простотой замены и обслуживания.
2. Встраиваемая, устанавливаемая внутри мебели, ниши, потолка. Может иметь нестандартные размеры, поэтому с поиском замены аналогов могут возникать трудности.
3. Плоская, отличающаяся оптимальной мощностью. Способна очищать воздух без дополнительных соединений. Требует частой замены фильтров. Срок их службы минимальный, по сравнению с другими типами вытяжек.

По форме вытяжки бывают:

• угловые;
• островные;
• пристенные.

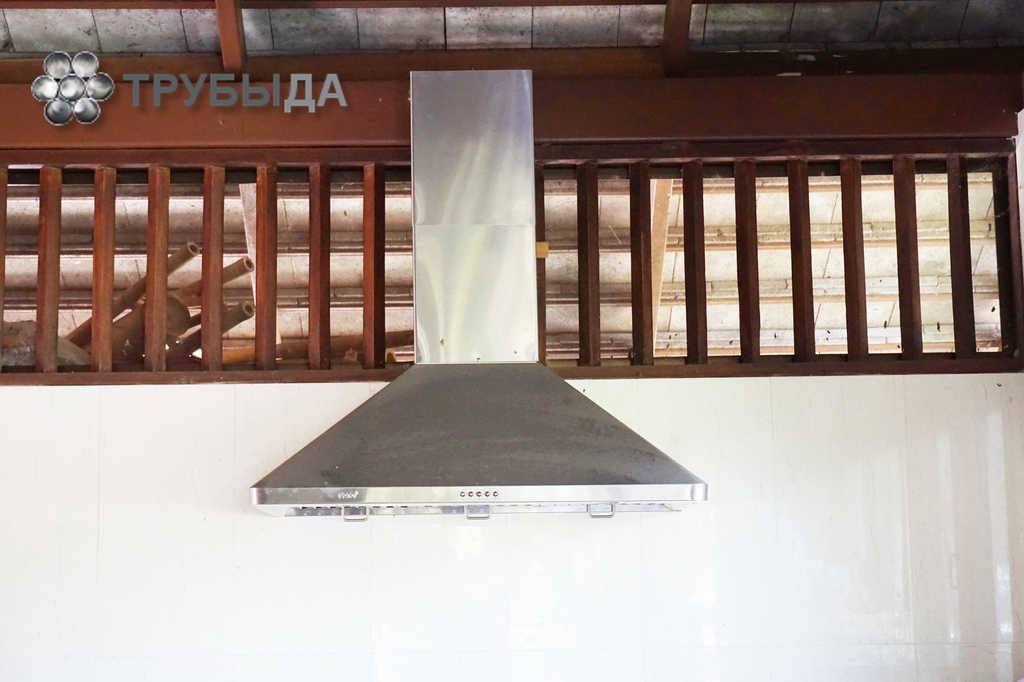

Купольная подвесная вытяжка

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

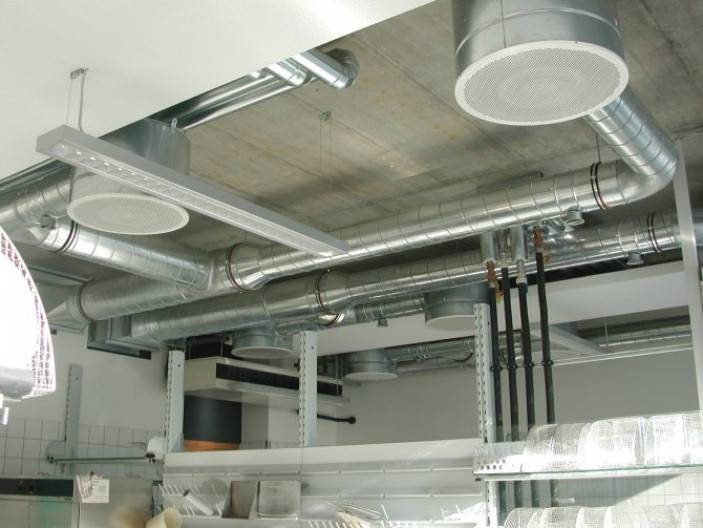

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

Выясняем воздухообмен по числу жильцов

Приложение «К» СП 60.13330.2012 предписывает производить расчёт вентиляции помещения по простейшей формуле:

Расшифруем обозначения представленной формулы:

• L – искомая величина притока (вытяжки), м³/ч;
• m – объем воздушной чистой смеси в расчете на 1 чел., указанный в таблице Приложения «К», м³/ч;
• N – количество людей, постоянно находящихся в рассматриваемой комнате 2 часа в день и более.

Очередной пример. Резонно предположить, что в той же гостиной одноэтажного дома два члена семьи пребывают длительное время. Учитывая, что проветривание организовано и на каждого жильца приходится свыше 20 квадратов площади, параметр m принимается равным 30 м³/ч. Считаем количество притока: L = 30 х 2 = 60 м³/ч.

Результаты подсчетов лучше сразу нанести на планировку этажа здания

Если количество проживающих в квартире настолько велико, что каждому человеку отведено меньше 20 м² (в среднем), то представленную выше формулу использовать нельзя. Правила указывают: в данном случае площадь гостиной и других комнат следует умножить на 3 м³/ч. Поскольку общая квадратура жилища равна 91.5 м², расчетный объем вентиляционного воздуха составит 91.5 х 3 = 274.5 м³/ч.

В просторных залах с высокими потолками (от 3 м) обновление атмосферы считается двумя способами:

1. Если в помещении часто пребывает большое число людей, вычисляйте кубатуру подаваемого воздуха по удельному показателю 30 м³/ч на 1 чел.
2. Когда количество посетителей постоянно меняется, вводится понятие обслуживаемой зоны высотой 2 метра от пола. Определяете объем этого пространства (умножьте площадь на 2) и обеспечиваете требуемую нормами кратность, как описано в предыдущем разделе.

Материалы, используемые для производства каналов воздухообмена

Современное производство базируется на нескольких материалах. Если быть точнее, то на трех: стали, алюминии и пластике. У каждого из них есть свои плюсы и минусы, на которых стоит остановиться детальнее.

Сталь

Главный компонент – нержавеющая или оцинкованная сталь. Что касается домашнего кухонного применения, то востребованы главным образом оцинкованные решения. Впрочем, изделия данного типа с каждым днем становятся все менее популярнее среди потребителей, спрос на них падает.

У материала есть несколько очевидных достоинств:

• Абсолютная ровная и гладкая поверхность (как внутренняя, так и наружная части). Воздухообмен скоростной, мелкие частички копоти и жира не застревают, не накапливаются.
• Прекрасно противостоят высокой температуре. В окружающее пространство не выделяется никаких вредных примесей, испарений.
• Вытяжные воздуховоды относятся к изделиям бюджетного сегмента.

У стальной продукции есть несколько недостатков, как и у любой другой продукции. Особого внимания заслуживают лишь несколько из них.

1. Характеризуются существенным (если сравнивать с пластиковыми) весом. Для фиксации у стены требуется ряд дополнительных элементов крепления.
2. Дополнительно потребуются герметики, обезжиривающие составы.
3. Для сбора конструкции сложной формы, может потребоваться резка труб.
4. В процессе эксплуатации громко шумят.

Эти недостатки с лихвой нивелируются преимуществами и удобством использования изделий.

Пластик (стекловолокно, ПВХ, полиэтилен)

Вытяжка для кухни с воздуховодом изготовленным из пластика удерживает лидирующие позиции на рынке, ввиду высокой популярности. Речь идёт о круглых или прямоугольных решениях. Что касается круглых труб, то их ключевое преимущество –высокая скорость монтажа. А вот прямоугольные изделия выглядят очень эстетично.

У пластикового воздуховода есть несколько плюсов:

• Небольшой вес.
• Пространство в канале гладкое. Внутри системы не скапливается жир, грязь и копоть.
• В процессе эксплуатации ПВХ-трубы не ржавеют.
• Простота монтажа. Со сборкой конструкции не возникает проблем даже у неопытных мастеров. Можно собрать конструкцию любого размера, сложности, конфигурации.
• Пластиковый воздуховод не издает шума или вибраций.
• Доступная цена.

Без недостатков дело не обошлось. Но их всего ничего, если проводить сравнение с изделиями из других материалов.

1. Грамотный монтаж возможен исключительно при наличии соединительных элементов, переходников, муфт.
2. При высокой температуре возможны деформации, выделение токсичных веществ в помещение.

Пластик лучше всего подходит для вытяжки на кухне, ввиду доступности, конструктивной надёжности и простоты установки.

Алюминий

Не менее популярными в 21 веке остаются алюминиевые решения. Материал применяют для производства гофрированных труб под воздуховоды. К плюсам традиционно причисляют:

• Устойчивость к нагреванию.
• Универсальность материала обуславливает простоту его монтажа.
• Низкая стоимость.

Они также не лишены некоторых недостатков. Подробнее хотелось бы остановиться на нескольких.

1. Алюминиевый воздуховод для кухонной вытяжки смотрятся не слишком красиво, потому их часто декорируют защитным кожухом.
2. Высокая вероятность накопления конденсата из-за того, что алюминий является теплопроводящим материалом.
3. Механические изделия уступают стальным по прочности, что очевидно. Материал предрасположен к деформациям.

Вытяжка для кухни с воздуховодом из какого материала – один из главных критериев. К их выбору подходят со всей полнотой ответственности

Помимо этого, акцентируется внимание на форме каналов

Виды конструкций и материалы

Решетки различают по функциональным возможностям и особенностям конструкции на:

• регулируемые, оснащенные подвижными заслонками или жалюзи, с помощью которых можно целенаправленно изменять проходное сечение;
• нерегулируемые, все элементы которых являются неподвижными;
• инерционные, обладающие поворотными ламелями, которые меняют свое положение в зависимости от напора и направления движения воздуха;
• комбинированные кухонные модели, оборудованные патрубком для подключения вытяжки, устанавливаемой над газовой плитой.

Вентиляционные решетки подбираются по размерам и форме отверстий системы вентиляции. Наружная панель должна с некоторым запасом перекрывать все сечение проема. Наиболее распространенными являются прямоугольные и круглые изделия. В качестве сырья для их производства используются прочные, экологически безопасные и устойчивые к воздействию влаги материалы:

Решение о том, как правильно крепить декоративную решетку внутри квартиры или индивидуального дома, зависит от типа выбранной модели.

Как выбрать размер и конструкцию воздуховода

В строительных магазинах представлен широкий ассортимент конструкций, используемых для притока и отвода кислорода. Чаще встречаются изделия следующего типа:

• алюминиевые гофры,
• круглые трубы из термостойкого пластика,
• гофрированный пластик,
• конструкции прямоугольной формы (зачастую это плоские воздуховоды для вытяжки),
• изделия из оцинкованной или нержавеющей стали.

Для бытовой вентиляции чаще применяют пластиковые прямоугольные трубы, алюминиевые гофры круглого сечения. Выбор обусловлен легкостью и простотой монтажа, с этой задачей справится даже неопытный мастер.

Определяемся с конструкцией и диаметром

Задача первостепенной важности – определиться с конструкцией труб, их диаметром. Очень важно придерживаться нескольких простых правил:

Диаметр воздуховода должен соответствовать или быть несколько больше выходного отверстия кухонной вытяжки. А еще он должен совпадать с выходным отверстием вентиляционного канала. Если размеры окажутся меньшими, то работоспособность системы вентиляции ухудшиться. Внутри конструкции возникнет дополнительное сопротивление потоку воздуха. Это непременно спровоцирует повышение шума. Как следствие, вытяжка с воздуховодом очень быстро выйдет из строя

Все части и элементы конструкции необходимо измерить до приобретения вытяжного устройства.
Максимальная длина воздуховода – 3 метра, при этом при каждом лишнем метре эффективность вентиляции сокращается на 10%.
Важное условие грамотной установки и эксплуатации вытяжного устройства – минимальное количество изгибов. Максимальный угол не должен превышать 90 градусов, поскольку каждый угол приводит к падению производительности на 10%

Если установить конструкцию под углом больше 90 градусов, может возникнуть эффект обратной тяги, и без обратного клапана не обойтись.

Увеличить сечение не имеет особого смысла. Выгоды от этого никакой, поскольку это не повлечет за собой увеличение производительности вытяжки. Устанавливаемый канал станет тяжелее, вес конструкции увеличиться, что непременно ударит по семейному бюджету.

Элементы вентиляции

Полная конструкция состоит из следующих составляющих:

1. воздушный канал(круглый или прямоугольный);
2. соединители;
3. переходники;
4. колено (поворот на 90 градусов);
5. разветвители;
6. накладки для стен (вставляется в стену и соединяется с каналом);
7. держатели (для монтажа под потолок);
8. защитные решетки.

Все детали соединяются последовательно, как в конструкторе. Источник dachnaideya.cx.ua Пластиковые элементы вентиляции собираются последовательно из небольших блоков в единую систему. Места скрепления изолируются специальным составом, иногда запаиваются. Это необходимо, чтобы не нарушать воздушный канал, любое незапланированное отверстие ухудшает скорость потока.

Особенности монтажа для каждого типа воздуховодов

Схема прокладки вентканалов должна содержать минимум соединений. Монтаж элементов выполняется двумя способами:

• фланцевое соединение. Детали с фланцами, расположенными по краям, скрепляют саморезами или заклепками, расположенными на расстоянии 20 см друг от друга. Для большей прочности швы можно заваривать. Для герметизации необходимо уплотнять резиновыми прокладками;
• бесфланцевый метод заключается в соединении деталей ребром жесткости из металлических полос. Этот способ считается более экономичным, так как позволяет быстро собрать конструкцию с минимальным использованием дополнительных элементов.

Монтаж жестких воздуховодов производят в следующей последовательности:

1. Система делится на несколько блоков. Длина каждого не более 15 метров.
2. На всех участках размечаются места крепления.
3. В этих локациях просверливают отверстия необходимого диаметра.
4. К ним прикреплены винты. Стыки обрабатываются специальным скотчем или герметиком.
5. Выполняется сборка соединительных элементов и вентканалов в одно устройство, которая фиксируется хомутами и другими деталями.
6. Сборную конструкцию поднимают и подвешивают на подставке или другом оборудовании.
7. Элемент подключается к ранее выполненному вентиляционному участку, при этом стыки обязательно должны быть заделаны по диаметру.

Сборка системы из гибких или полужестких элементов несколько проще, так как в этом случае проще делать изгибы

Важно не забыть тщательно заклеить швы. Основные моменты:

• при размещении канала следует избегать его близости к системам отопления;
• радиус изгиба должен соответствовать двойному диаметру канала или превышать его;
• крепление секций осуществляется с помощью пластиковых хомутов, фольгированной ленты, подвесок, хомутов;
• все соединения должны быть тщательно загерметизированы;
• при прокладке системы через стену нужно использовать специальные переходники — гильзы.

Монтаж воздуховодов может производиться как с утеплителем, так и без него. Теплоизоляция предотвращает образование конденсата в подающих магистралях, поэтому ее рекомендуется использовать при прокладке элементов вентиляции в неотапливаемых помещениях или на открытом воздухе.

Если канал установлен в комнате, где важно снизить уровень шума (офисе, спальне, детской), то стоит подумать о звукоизоляции. Хороший эффект достигается за счет использования каналов с большой толщиной стенки, а также обертывания элементов конструкции звукопоглощающими материалами
