Как сделать лестницу из профильной трубы своими руками

Разновидности

Лестницы из профильной трубы могут иметь различное назначение.

Маршевая лестница из профильной трубы

Конструкция может состоять из одного или нескольких пролетов (маршей), для их соединения между собой монтируются забежные ступени или горизонтальные переходные площадки. Переходные площадки, используемые при монтаже лестницы из нескольких маршей, обеспечивают дополнительную прочность каркаса, а забежные ступени позволяют сэкономить площадь, но увеличивают вероятность травматизма.

Одномаршевые конструкции обычно монтируются при возведении крыльца, внутри помещения для обустройства таких конструкций необходима большая площадь. Небольшая одномаршевая лестница внутри дома дает возможность обустройства под ней помещения хозяйственного назначения или шкафа, иногда там монтируют санузел или устраивают уголок для домашнего питомца. Чтобы уменьшить необходимую площадь, ее можно сделать более крутой, однако, это не всегда удобно для обитателей дома.

https://youtube.com/watch?v=iFKtgH1btNU

Винтовая

Это, конечно, интересное интерьерное решение, позволяющее сэкономить площадь в помещении, однако по ней практически невозможно поднять мебель и не очень удобно подниматься или спускаться с занятыми руками. Винтовая лестница изготавливается с использованием трубы в качестве опоры. Ступени вокруг опорного столба монтируются веером. Расчет такой конструкции несколько сложнее, чем маршевой.

Очень красиво смотрится в доме поворотная лестница.

Приставная лестница

Это самая простая в изготовлении конструкция из профильной трубы, которая обязательно найдет применение в частном доме. Такая лестница тяжелее деревянной, но гораздо прочнее и долговечнее. Ее не следует делать слишком длинной, смонтировав 2,5-3-метровую конструкцию и надев на ножки лестницы резиновые или пластиковые наконечники, можно получить устойчивую конструкцию, необходимую в саду или при проведении ремонтных работ.

Для данной лестницы хватит 2 опоры

Она изготавливается из двух металлических опор, к которым на расстоянии около 35 см привариваются поперечные ступеньки. Оптимальной является ширина в 40-60 сантиметров.

Стремянка

Устойчивая и прочная лестница-стремянка из профильной трубы позволяет произвести огромное количество хозяйственных работ. Ее легко сделать своими руками. Кроме профильной трубы, в этом случае необходимо наличие специального шарнирного механизма. Стремянку дополнительно можно оборудовать откидной площадкой. В случае монтажа поперечной планки между опорами ее элементов конструкция приобретает форму буквы А и становится более безопасной.

Расчет лестницы из профильной трубы онлайн калькулятор. Расчёт лестницы

Лестница с поворотом на 180°, с площадкой

Лестница с поворотом на 180°, с забежными ступенями

Лестница с поворотом на 90°, с площадкой

Лестница с поворотом на 90°, с забежными ступенями

Лестница прямая, одномаршевая

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

  • прямые, поворотные, Г и П образные лестницы;
  • лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
  • производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
  • все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

  • Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
  • Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
  • Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
  • Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
  • Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

  • Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
  • Электроды.
  • Дрель, шуруповерт.
  • Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
  • Ручной фрезер – для сошлифовывания сварных швов.
  • Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
  • Рубанок.
  • Молоток.
  • Струбцины.
  • Наждачная бумага, кисти.
  • Антикоррозионная грунтовка.
  • Краска.
  • Сушеные доски толщиной 40 мм для ступеней.
  • Лак для древесины.

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Видео по изготовлению

Особенности сборки конструкций при помощи сварки показаны на видео:

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Мобильный вариант

Мобильные – это обычные приставные лестницы и стремянки. Сварка приставной лестницы своими руками не представляет сложностей. Для сварки потребуются:

  • сварочный аппарат (инвертор) с электродами;
  • болгарка;
  • рулетка;
  • профильная прямоугольная труба.

Сечение трубы для сварки лучше выбрать 40х15 мм при длине лестницы 3-4 м. Больше не нужно, иначе она получится тяжелой. Перекладины делают длиной 50 см, сварка происходит через 40 см.

Снизу к торцам труб приваривают перекладину длиной 70 см для устойчивости, и чтобы конструкция не проваливалась в почву при работах в саду. Сверху заваривают пятаками от попадания осадков вовнутрь трубы.

После сварки все углы и заусенцы зачищают болгаркой, затем лестницу грунтуют и окрашивают. Снизу, чтобы не скользила на бетоне или металле можно с помощью саморезов закрепить резиновую подкладку.

Если нет профильной прямоугольной трубы, можно сделать конструкцию из труб круглого сечения, но она будет тяжелее, и придется делать вырезы в перекладинах для плотного прилегания к стойкам.

Как правильно спроектировать лестницу

Параметры ступенек известны, теперь их нужно вместить в лестничную конструкцию. Поэтому на листе бумаги делают небольшой эскиз и проводят необходимые расчеты, касающиеся количества ступенек. Нужно замерить высоту межэтажных перекрытий и угол наклона устройства.

С последним проблем нет, потому что существуют нормативы, которые берутся за основу – 25-45°. Высота лестницы – это расстояние между уже застеленным напольным покрытием первого этажа и второго.

Размеры лестничной конструкции

  Расчет количества ступеней

Посмотрите на фотографию выше, где показан размер длины марша. Он определяется из расчета высоты лестницы и угла наклона. Оба показателя известны. Вычислить длину марша можно по формуле, обозначенной на фото ниже.

Соотношение сторон треугольника с углом

Для нашей ситуации требуется определить значение АС. Из нижней формулы с учетом математических соотношений выводится, что АС=ВС/tg A. Тангенс угла – значение табличное.

Длина марша выведена математическими исчислениями. Теперь необходимо подсчитать, сколько ступенек поместится на этом отрезке. К примеру, если длина марша равна 3 м, а глубина ступеней выбрана 30 см, то лестница из профиля, собираемая по данным параметрам, поместит в себе 10 ступенек.

Касаемо высоты подступеней. Необходимо высоту лестницы разделить на количество ступеней. Например, высота конструкции – 2,5 м, разделим данный показатель на 10, получаем 25 см.

Как изготовить?

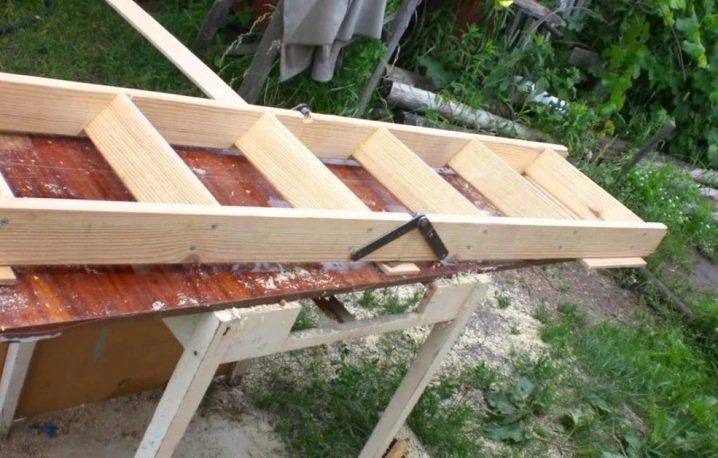

Из дерева

Приготовить 4 доски с параметрами: 100х2,5хД мм (Д – длина, соответствующая высоте будущей лестницы). Заготовить необходимое количество поперечных планок из расчета 1 штуку на каждые 50 см. Длина каждой поперечины не должна превышать 70 см. Две вертикальные доски положить строго параллельно на ровную поверхность. Выложить поверх них на равном расстоянии заготовленные планки – ступеньки. Торцы планок должны совпадать с краями досок. Угол между вертикальными и горизонтальными элементами должен быть 90 градусов.

Аккуратно, чтобы не сместить получившуюся конструкцию, уложить оставшиеся 2 доски таким образом, как были уложены 2 первые. Должна получиться «двухслойная лестница». Еще раз проверить соответствие угла между деталями. При помощи саморезов закрепить планки, расположенные между двумя досками, в точках их соприкосновения. Для того чтобы заготовки не растрескивались от вкручивания саморезов, необходимо просверливать для них посадочное отверстие. Для этого используется сверло с диаметром, не превышающим диаметр самореза. В каждую точку соприкосновения планок вкручивается минимум по 2 шурупа с каждой стороны лестницы.

Данный вид лестницы – один из самых практичных. Ее конструкция позволяет собирать приспособление связи практически любой длины и легко выдерживает максимально допустимые нагрузки. Для изготовления могут применяться подручные строительные материалы, которые могут быть использованы для иных назначений после демонтажа. Нет необходимости делать какие-либо вырезы, упоры под планки ступенек и другие дополнительные манипуляции.

Из металла

Для изготовления конструкции можно использовать профильную трубу квадратного или прямоугольного сечения, однако, второй вариант имеет бесспорные преимущества перед первым. Такая лестница может иметь несколько модификаций. В первом варианте 2 вертикальные опоры прямоугольного профиля соединяются между собой планками из такого же материала. При этом планки крепятся к опорам с внутренней стороны последних. Во втором варианте ступеньки прикрепляются к вертикальным частям поверх них. Для облегчения конструкции в качестве поперечных планок можно использовать трубу меньшего диаметра.

По аналогии с деревянной лестницей, металлическая собирается путем соединения горизонтальных планок с вертикальными опорами. При помощи сварочного инвертора заготовки свариваются между собой

Особое внимание уделяется углу между деталями и прочности сварного шва. От качества данных характеристик зависит степень безопасности при использовании устройства

Свойства металлической конструкции позволяют снабдить приставную лестницу крюками-зацепами, которые могут удерживать ее в нужном положении, опорной площадкой для ног. Последняя может быть перемещаемой по высоте. Для реализации такой модификации площадки изготавливаются ее крепления, основанные на болтовых соединениях, позволяющих закреплять ее на нужном уровне.

Из ПВХ труб

Данный способ изготовления лестницы самый непрактичный. Его особенностями являются: дороговизна материалов, низкая прочность конструкции, сложность сборки. Чтобы изготовить лестницу из ПВХ труб, необходимо использовать последние с внутренним диаметром не менее 32 мм. Желательно, чтобы они имели внутреннее армирование металлом или температуроустойчивым слоем. Соединения вертикальных опор с горизонтальными подножками осуществляются при помощи ПВХ тройников.

Для максимально безопасного использования лестницы из ПВХ труб ее высота не должна превышать 2 м. В противном случае при оказании рабочей нагрузки она может подвергнуться конструктивной деформации, что может угрожать жизни и здоровью того, кто ее использует.

Процесс сборки винтовой лестницы из трубы и профилей

Винтовую лестницу предпочитают устанавливать с целью экономии места. Для ее создания нужна основная опорная труба и заготовки из профиля для ступеней. Для работы потребуется две трубы, одна из них с меньшим диаметром станет опорной, а другая с чуть большим сечением будет разрезана на заготовки по 20-22 см. К этим гильзам будут приварены одинаковые отрезки профиля для ступеней. Получившиеся заготовки будут установлены друг на друга и развернуты веером, пока не заполнят всю высоту лестницы.

Перила для винтовой лестницы должны быть спиральными. Из стального профиля выполняют основание и консоль, они привариваются вместе

Обратите внимание, чтобы гильзы сидели плотно и не болтались – люфты можно скомпенсировать уплотнительными кольцами. Собранный каркас нужно будет приварить и покрыть слоем грунтовки

Для перил лучше использовать изящные воздушные металлоконструкции, а поручни могут быть из пластика или дерева.

Закреплять винтовую лестницу можно в двух местах между этажами или к стенке с помощью кронштейнов. Однако существуют и другие методы фиксации. Для декорирования металлической лестницы лучше воспользоваться специальной краской – наиболее актуальные цвета – черный, коричневый, металлик.

Любая установленная лестница должна быть не только красивой внешне, но и безопасной для пользователей. Поэтому если вы не уверены в своих силах, то сборку и проектирование таких изделий лучше поручить специалистам.

Монтаж

Для сборки необходимо подготовить в нужном количестве профиль, металлический уголок и материал для ступеней (например, дерево, камень или ламинат). Для изготовления оснований ступеней нужна листовая сталь толщиной 4 мм. Также нужно иметь под рукой инструмент: сварочный аппарат, болгарку, молоток, дрель со сверлами.

Сборку выполняют в следующем порядке:

  • Нарезают профиль по расчетным размерам. Полезно зачистить срезы, чтобы получившиеся зазоры не повлияли на надежность сооружения.
  • Собирают и сваривают элементы косоура, это удобно делать на ровном полу. Во время сварки необходимо контролировать правильность углов между деталями.
  • Готовые швы зачищают и шлифуют.
  • Каркас фиксируют, прикрепляя к полам этажей и к несущей стене (если лестница монтируется вплотную к ней).
  • Металл обезжиривают, наносят антикоррозийный состав или окрашивают.
  • Монтируют ступени и ограждения (если предусмотрены). Высота перил определяется удобством, обычно это 90-120 см.

О сборке лестницы из профиля для веранды в следующем видео:

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как сварить лестницу из металлического уголка – инструкция и видео

Планировка дома очень часто предполагает наличие лестницы, то ли в качестве подъемника на этаж, или на чердак. Имея навыки сварочных работ, не предоставит большого труда изготовить простую металлическую лестницу самостоятельно.

Лестница изготавливается из уголков и приваренной пластины из металла между ними.

О том, как сварить лестницу из металлического уголка с расчетом, будет описано ниже.

С чего начать

I. Основные требования:

  • Ширина лестницы в пределах 800÷100мм.
  • Ступени лестницы должны быть хорошо видны в любое время суток.
  • Обязательная установка перил для лестниц с количеством ступенек больше 3шт.
  • Опорные элементы должны выдерживать нагрузку 180÷200 кг, для перил –100 кг.
  • Уклон лестницы зависит от места установки:
  1. не больше 38° – жилых помещений.
  2. не болеше 45° – для квартирных.
  3. 63÷74° – для чердачных лестниц.

Расчет угла лестницы

  • Между лестницей и стеной должен соблюдаться промежуток 5÷6 см.
  • Если лестница устанавливается на постройку из 2-х и больше этажей обязательно необходимо изготавливать, также общий пролет между лестницей и домом.
  • Лестница для подъема выше 1-го этажа должна быть пожаробезопасной.

II. Определится с местом установки

III. Расчет. Выполнение расчет несущей способности оптимальной поручить специалисту и воспользоваться уже готовыми чертежами. Расчету на жесткость и прочность подлежат балки однопролетные и одноконсольные. Прогиб нагружаемых элементов 1:400, нагрузка 1:300 кг/м 2

Оптимальное сочетание параметров лестницы:

2Н+А=0,64 м

Н – высота ступени, оптимальная высота 160÷180мм или 180÷120мм.

А – ширина ступени 200÷320 мм.

Количество ступеней определяется исходя из угла наклона лестницы и размера ступенек. Замеряется общая высота и делится на количество ступеней.

Высота перил: не меньше 900мм.

  • Высота пролета 2850 мм, высота ступеней берем 160÷170мм. h=2850/160=178, округляем = 190мм, для более комфортного шага и соблюдения пропорции
  • Количество ступеней: 2850/190=15 шт.
  • Проверяем соотношение: 2*190+260=640 мм.
  • Определяем длину АВ: 260 мм*15шт=3900мм.; СВ = 2850мм.

АВ 2 =е 2 +в 2 =x 2 ; АВ=3900 2 +2850 2 =4830 мм=4,83 м и 5мм для профиля.

В случае если при расчете ступень, оказывается недостаточной глубины, для установки стопы, ее можно удлинить, за счет нависания верхней ступеньки над нижней, допускается максимальное увеличение до 50мм.

IV. Чертеж. Основными элементами металлической лестницы являются: уголок, швеллер и двутавр. Ступеньки могут быть из листов металла или решетки, отделанные специальным защитным или декоративным материалом. Отделка зависит от места установки конструкции, к универсальной можно отнести дерево и камень. При использовании лестницы вне помещения могут быть использованы специальные профилактические накладки.

Виды лестниц из профтрубы

Основные виды лестниц из профтрубы: маршевые, винтовые, стремянки и приставные. Приставные – это просто и проще купить готовую, а про остальные виды мы расскажем подробнее.

Маршевая

Маршевая лестница состоит из одного или нескольких пролетов, соединяющих межэтажные маршевые площадки и этажи. Ступени в пролетах опираются на один или несколько косоуров, пролеты имеют прямоугольную форму, ступени также представляют собой прямоугольники. Косоуры бывают прямыми и ломаными.

Одномаршевые лестницы устанавливаются в просторных холлах или длинных широких коридорах, чаще используют привычную двухмаршевую конструкцию – ее можно установить в лестничную клетку. Маршей может быть и больше. Одномаршевая лестница удобна тем, что в пространстве под лестницей можно оборудовать кладовую, гардеробную или небольшой санузел.

Удобство одномаршевой лестницы зависит от угла наклона. Крутой угол наклона косоуров делают обычно у маршей, ведущих на чердак или в подвал – редко посещаемые помещения.

Винтовая

Винтовые лестницы часто устанавливают в жилых помещениях – например, гостиных. Они очень оригинальны и декоративны, компактны, но не очень удобны в использовании. Достоинством маленькой лесенки является компактность — ее можно разместить в круге диаметром 1600 мм. Винтообразные конструкции устанавливаются обычно в маленьких домах в целях экономии места (в больших домах может быть установлена винтовая лестница для красоты и маршевая для прочих целей).

Консоли для ступеней крепятся к центральной опоре по винтовой линии, по наружному периметру на консоли устанавливаются опоры для перил – снаружи лестница закрывается решеткой, добавляющей жесткости конструкции.

Ступени имеют треугольную форму, при спуске и подъеме желательно держаться руками за перила для безопасности, подниматься с предметами в руках очень неудобно. Самый существенный недостаток – невозможность поднять на второй этаж сколько-нибудь крупные предметы меблировки.

Второй существенный недостаток такой – сложность проектирования и особенно изготовления.

В больших домах можно установить поворотную лестницу с большим углом поворота и прямоугольными ступенями – она очень эффектно смотрится, по ней удобно ходить и носить вещи, но она занимает много места. Обычно такие сооружения имеют роскошную отделку в старинном стиле и служат украшением больших особняков.

Стремянка

Это самый простой вид лестницы – две соединенных между собой прямоугольный конструкции из труб, ступеньки-перекладины могут быть с одной стороны или с обеих. Рамы соединяются между собой с помощью специального шарнира. На нижней стороне стоек закрепляют треугольные заостренные наконечники.
