Устройство и принцип работы газового манометра

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

На что важно обратить внимание при покупке манометра?

Важно учесть:

манометр должен быть новый. Многие продавцы приборов под словом новый понимают, что манометр не был в эксплуатации. Но манометру может быть 15 лет, а Вам будут рассказывать что он новый. Уточняйте год выпуска прибора или Вас может ждать неприятный сюрприз в виде покупки неликвида.
на манометре или в паспорте должна быть отметка о первичной поверке

Есть продавцы неликвидов, которые затирают клеймо поверителя, чтобы нельзя их было обвинить в продаже старых приборов.
поверка на манометр должна быть 2 года, если Вы купите прибор с первичной поверкой на 1 год — уже через год экономия улетучится и начнутся не нужные сложности.
на манометр должен быть паспорт и действующий сертификат на средства измерения.
если прибор новый и поверка на 2 года выбирайте самый дешевый вариант.
обратите внимание на диапазон измерения, диаметр шкалы, тип расположения штуцера, тип резьбы и исполнение прибора — если Вы купите не тот прибор, то замена его может быть сопряжена со сложностями, т. к

если прибор имеет нестандартные параметры и изготовлен под Вас, то скорее всего его придётся оставлять себе на память.
отзывы о манометрах в интернете можно поискать, но большая часть из них носят заказной характер и лучше опираться на советы людей, имеющих опыт реальной эксплуатации приборов.
манометры стоит покупать в организации, которая вызывает у Вас доверие, т. к. продажа неликвидов времен СССР до сих пор существует и потом старые приборы будет довольно сложно возвращать или обменивать на нормальные приборы.

В этой статье мы постарались рассмотреть самые популярные вопросы о всем разнообразии манометров. Если Вы хотите, чтобы бы рассмотрены другие вопросы или с какими то ответами Вы не согласны — напишите нам и мы постараемся расширить статью исходя из Вашего опыта. В письме не забудьте указать Ваши данные, место, условия и регион установки.

Классификация по способу функционирования

По способу работы приборы могут быть водяными, электрическими или цифровыми, помимо этих категорий существуют и другие разновидности.

Водяные

Водяные устройства действуют по принципу уравновешивания газового вещества давлением, формирующим столб с жидкостью. Благодаря им можно уточнить уровень разреженности, разность, избыточные и атмосферные данные. В эту группу входят регуляторы U-образного типа, конструкция которых напоминает сообщающиеся сосуды, причем давление в них определяется с учетом уровня воды. Также к водяным причисляют компенсационные, чашечные, поплавковые, колокольные и кольцевые газомеры, рабочая жидкость внутри них аналогична чувствительному элементу.

Электрические

Тензорезистивный электрический манометр

Этот прибор для измерения давления бытового газа преобразует его в электрические данные. В эту категорию входят тензорезистивные и емкостные манометры. Первые меняют показания проводникового сопротивления после деформации и измеряют показатели до 60-10 Па с незначительными погрешностями. Их применяют в системах с быстро протекающими процессами. Емкостные газомеры влияют на подвижный электрод в виде мембраны, прогиб которой можно определить электрической схемой, они подходят для систем с ускоренными падениями давления.

Цифровые

Цифровые или электронные приборы относятся к устройствам высокой точности и чаще всего используются для монтажа в воздушной или гидравлической среде. Из плюсов таких регуляторов отмечают удобство и компактные размеры, максимально долгий срок эксплуатации и возможность проводить калибровку в любое время. В основном их применяют, чтобы контролировать состояние узлов транспортных средств. Помимо этого газомеры цифрового типа включают в состав топливных магистралей.

Другие

Помимо регуляторов со стандартными характеристиками и настройками для получения точных данных используются приборы других типов. В этот перечень входят грузопоршневые газомеры, которые представляют собой своеобразные образцы для поверки аналогичных устройств. Их главная рабочая деталь – измеряющая колонка, от состояния и точности показаний которой меняется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно с одной стороны на него влияют грузы калибровки, с другой только давление.

Источники

  • https://sovet-ingenera.com/gaz/equip/manometry-dlya-izmereniya-davleniya-gaza.html
  • https://skysmart.ru/articles/physics/manometr
  • https://StrojDvor.ru/gazosnabzhenie/manometry-dlya-izmereniya-davleniya-gaza/

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

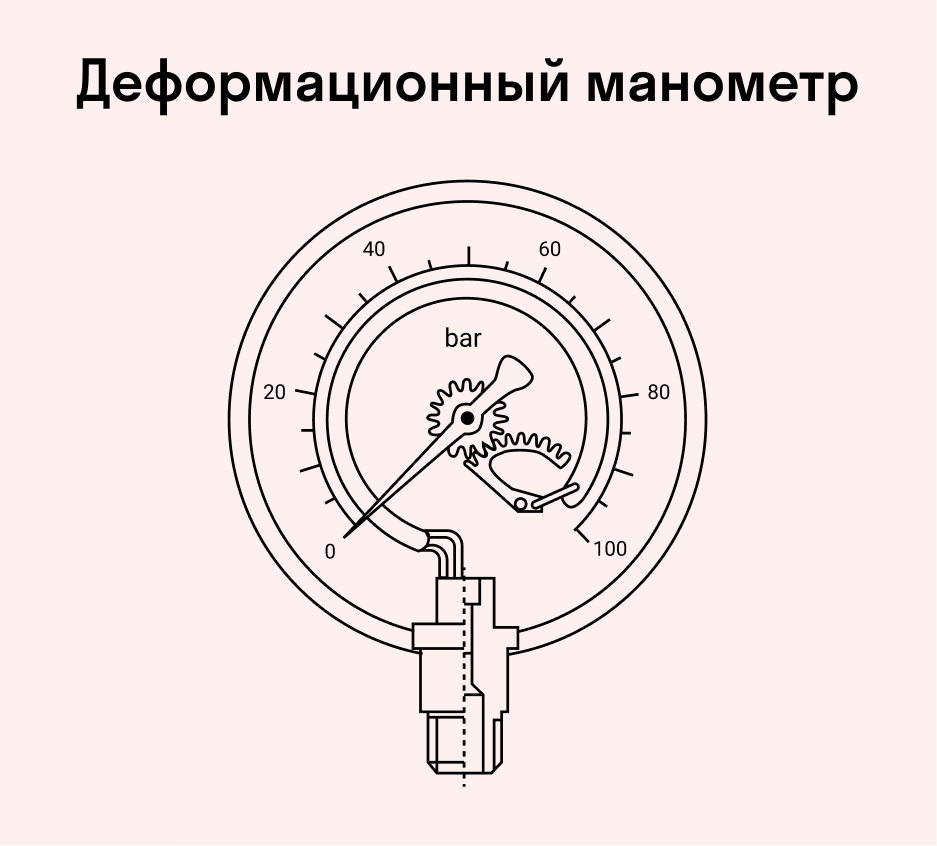

Деформационные манометры

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

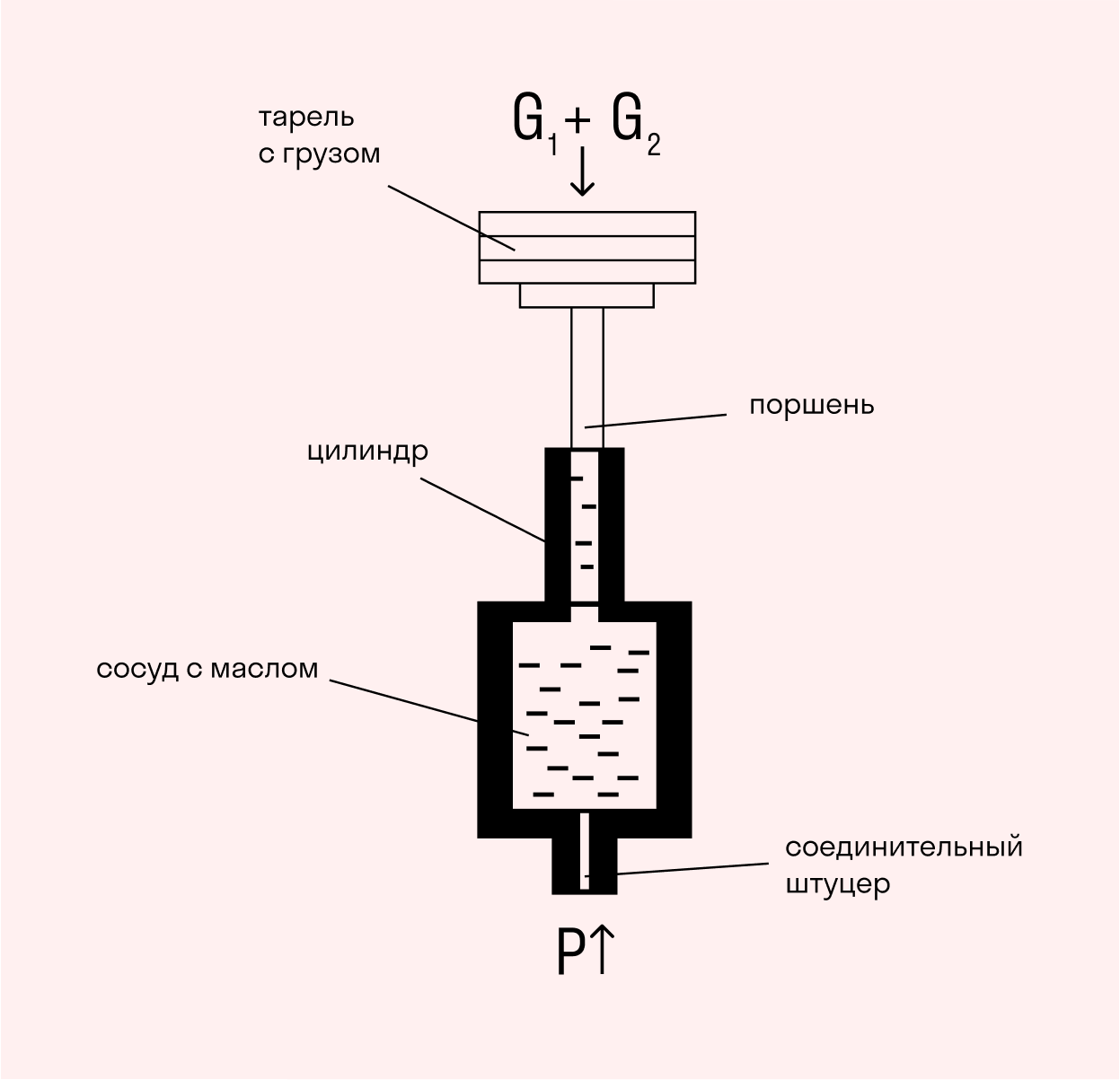

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G1+ G2.

Давление под поршнем рассчитывается по формуле:

где G1— масса грузов, G2— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Классификация манометров по виду измеряемого давления

Классификация регуляторов с учетом типа давления:

  • вакуумметры и мановакуумметры;
  • барометры;
  • напоромеры;
  • дифманометры;
  • тягомеры.

Принцип работы любого из них зависит от строения, помимо этого нужно учитывать, что измерители разделяются на категории в пределах единого класса с учетом уровня точности.

Приборы, работающие по вакуумному принципу, предназначены для разреженного газа. Напоромеры способны определить параметры предельного давления с показателями до 40 кПа, тягомеры до -40 кПа. Другие дифференциальные устройства помогают узнавать разность показателей в любых двух точках.

Как проверить давление воды без манометра?


Узнать показатели давления воды в трубопроводе можно без помощи манометра. Все, что для этого требуется – это использовать самодельное приспособление из прозрачного 2-метрового шланга, которое очень просто изготовить своими руками.

В основном, шланг применяется с целью получения замеров давления воды на выходе из крана. Чтобы узнать нужные показатели, один конец шланга вставляется в кран, а второй закупоривается пробкой. После этого в шланг нужно впустить немного воды.

Прежде, чем начать «эксперимент», потребуется выполнить 2 условия:

  • Установить шланг в вертикальное положение;
  • Переместить нижний конец шланга так, как указано в схеме.

Далее определить приблизительное давление воды можно по указанной формуле: P=Pатм*H0/H1, где:

  • P – давление в системе, измеряемое в атмосферах;
  • Pатм – давление, которое присутствует внутри шланга до момента открытия крана;
  • H0 – высота воздушного столба внутри шланга до момента открытия крана;
  • H1 – высота воздушного столба после заполнения шланга водой.

Нужно отметить, что собранное приспособление по принципу действия полностью повторяет обыкновенный жидкостный манометр.

Какие виды существуют?

Список основных видов манометров для воды:

  1. Самые распространенные – общетехнические пружинные манометры для воды, с диапазоном измерения от 0 до 10 или от 0 до 6 атмосфер. Диаметр корпуса может быть от 40 до 160 мм, чаще всего – 100.
  2. Котловые – с диаметром корпуса 250 мм. Они нужны, чтобы на расстоянии снимать показания прибора.
  3. Виброустойчивые манометры – заполнены внутри вязкой жидкостью, в частности раствором глицерина или силиконовым маслом. Измеряют давление в условиях сильных вибраций. Применяются на насосных станциях, автомобилях, компрессорах, поездах.
  4. Коррозионностойкие манометры – для работы с химически агрессивными средами.
  5. Высокоточные нужны для поверки и опрессовки.
  6. Цифровые электронные – механическая сила преобразуется в электрический сигнал. Показания снимают с табло, можно программировать, некоторые приборы можно подключать к компьютеру.
  7. Электроконтактные (сигнализирующие) – приборы, в которых устанавливается верхний и нижний пределы давления. В случае их преодоления электронный прибор срабатывает и передает сигнал на управляющее устройство.
  8. Термоманометры – это приборы, измеряющие давление и температуру в системе отопления или водоснабжения. На лицевой стороне две шкалы, по которым снимают показания.

Методика поверки манометров

Существует довольно большое количество различных технологий, которые позволяют определить состояние измерительного устройства. Поверка технических манометров должна проводится исключительно профессионалами, так как допущенные ошибки могут стать причиной снижения точности снимаемых показателей. Оказывать услуги должны исключительно специалисты, получившие соответствующее разрешение.

Выделяют несколько наиболее распространенных технологий поверки:

При применении гидравлического пресса. В этом случае измерительное устройство устанавливается между двумя элементами прибора. Стоит учитывать, что подобная технология проводимых измерений характеризуется низкой погрешностью. Существует довольно большое количество различных видов гидравлических прессов, все они характеризуются своими определенными особенностями. Подобная конструкция встречается исключительно в специализированных магазинах, для применения следует обладать определенными навыками и знаниями. При применении метрологического стенда. В этом случае основные показатели снимаются с минимальной погрешностью в установленных контрольных точках. Подобный прибор создает требующееся давление в системе. Среди особенностей использования метрологического стенда отметим то, что погрешности в измерении довольно высокие. Однако конструктивные особенности позволяют существенно расширить область применения устройства, к примеру, в случае высокого давления в системе. При использовании специального калибратора. Этот прибор можно сегодня приобрести в специализированном магазине для самостоятельной поверки устройства

При выборе калибратора уделяется внимание тому, в каком диапазоне показателей он может применяться. Большая часть моделей работает по одинаковой схеме

Устройство характеризуется высокой мобильностью и может применяться без особой подготовки.

Конструкция и принцип действия пружинного манометра

Основным элементом пружинного манометра является изогнутая полая трубчатая пружина плоской формы (рис. 21). Один конец пружины, в которую поступает измеряемое давление, закреплен неподвижно в держателе, второй (закрытый) – может перемещаться. В трубчатой пружине изначально настраивается определенное давление, после чего можно производить измерения. В трубчатую пружину 1, через штуцер и держатель 2 поступает избыточное давление и она начинает изгибаться, приводя в движение тягу 4, которая в свою очередь перемещает ось 5, тем самым приводя в движение индикаторную стрелку 6, которая показывает соответствующее значение давления.

Рис. 21 – Конструкция пружинного манометра:

1 – трубчатая пружина; 2 – держатель; 3 – хомутик; 4 – тяга; 5 — ось с зубьями; 6 – винт; 7 – стрелка.

Поверка средств измерения давления

Основной недостаток трубчатых пружин и, вообще, упругих элементов — это непостоянство их показаний вследствие наличия у них остаточных деформаций, накапливающихся со временем. Поэтому пружинные манометры поверяются чаще, чем, например, жидкостные.

Результаты поверки дают возможность судить о соответствии точности показаний данного манометра классу точности, установленному для дан­ного прибора.

Класс точности показывает наибольшую допустимую для данного прибора величину приведенной погрешности. Если при поверке прибора окажется, что приведенная погрешность по всей шкале или в ее рабочей части не превышает класса точности данного прибора, то такой прибор пригоден к дальнейшей эксплуатации. В противном случае он должен быть подвергнут ремонту или переведен в более низкий класс точности.

Приборы поверяют путем сравнения их показаний Ризм с показаниями образцовых приборов Рдейст По ГОСТ 15614–70 абсолютная погрешность образцового прибора должна быть в четыре раза меньше абсолютной пог­решности поверяемого прибора. Верхний предел измерения поверяемого прибора должен быть не менее 3/4 шкалы образцового прибора или равен ему.

При поверке приборов до 2.5 кПа в качестве образцового используют чашечный микроманометр с наклонной трубкой, при давлении до 60 кПа применяют ртутный манометр, а для поверки манометров среднего и высокого давления — грузопоршневые манометры, класс точности которых 0,02 и 0,05.

В процессе поверки манометров определяются следующие виды погреш­ностей:

1. Абсолютная — разность между показанием поверяемого прибора и действительным значением измеряемого давления:

Δ = Ризм — Рдейст (14)

2. Относительная — разность между показанием поверяемого прибора и действительным значением измеряемого давления в процентах от действительного значения измеряемого давления:

δ = (Δ / Рдейст)*100% (15)

3. Приведенная — абсолютная погрешность в процентах от разности между верхним и нижним пределами шкалы данного прибора:

γ = (Δ / (Рв — Рн))*100% (16)

Рв — верхний предел шкалы поверяемого манометра, в МПа,

Рн — нижний предел шкалы поверяемого манометра в МПа.

Об устойчивости показаний поверяемого манометра судят по величине вариации — разности показаний манометра при прямом и обратном ходе, соответствующем одному и тому же действительному значению измеряемого давления:

В = Рпр — Робр (17)

Если поверяемый манометр имеет приведенную (основную) погрешность больше допустимой, определяемой классом точности на шкале прибора, то его подвергают регулировке или переводят в более низкий класс точности.

Дополнительные опции

Наименование услугиТипЦена с НДС, руб.Комплектация указателем рабочего давления (1 маркер / 2 маркера на циферблате)

Комплектация запорным клапаном VE2-2-G ½

Осевое присоединение

Индивидуальная двойная шкала Индивидуальная шкала в mbar

Исполнение IP54

Индивидуальный номер прибора + паспорт

Свидетельство о поверке к нумерованному прибору

Первичная заводская поверка

Периодическая поверка

Гарантийная пломба-стикер

Ремонт

Очистка прибора от загрязнений (мазут, краска и пр.)

Комплектация указателем предельных значений (нержавеющая сталь)КМ-12, 22, 3195
КМ, КМВ40 / 50
КМ1420
КМ-11, 12под заказ
КМ-22+10% к стоимости прибора
КМ, КМВ (IP40)+10% к стоимости прибора
КМ, КМВ36
КМ, КМВ100
КМ, КМВ
КМ, КМВ140
Пломбировка манометра (под заказ)КМ-1255
КМ-2225
КМ, КМВ140
КМ, КМВиндивидуально

РаспечататьЧертежи

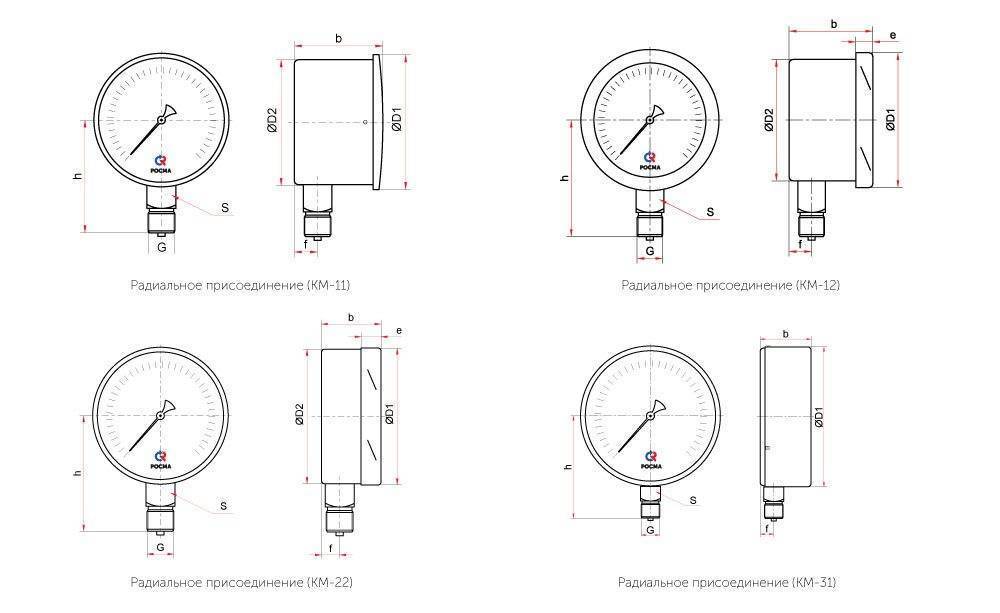

Основные размеры (мм), вес (кг)

ТипØD1D2behfSGВес

КМ-11Р63676645571014M12×1,50,22
КМ-12Р736538105690,20
КМ-22Р100101995118901622G½ или M20×1,50,59
КМ-31Р150150601161,07

Основные размеры (мм), вес (кг)

ТипØD1D2beb1SGВес

КМ-11Т636565467114M12×1,50,18
КМ-12Т7337105714

РаспечататьМонтаж и эксплуатация

Монтаж/демонтаж должен производиться  при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

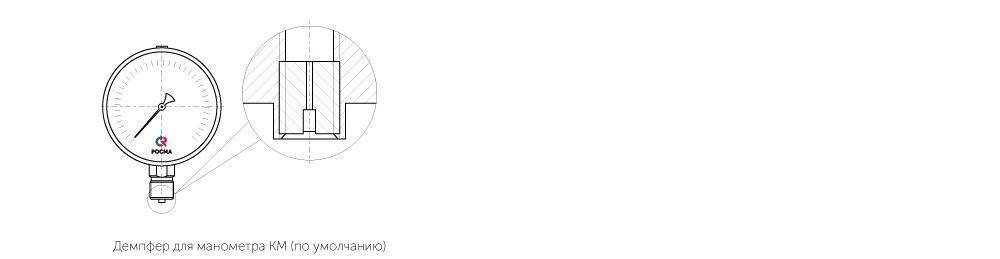

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан VE2-2 с автоматическим перекрытием и сбросом давления со стороны манометра. А при работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать клапан ПК-Н.

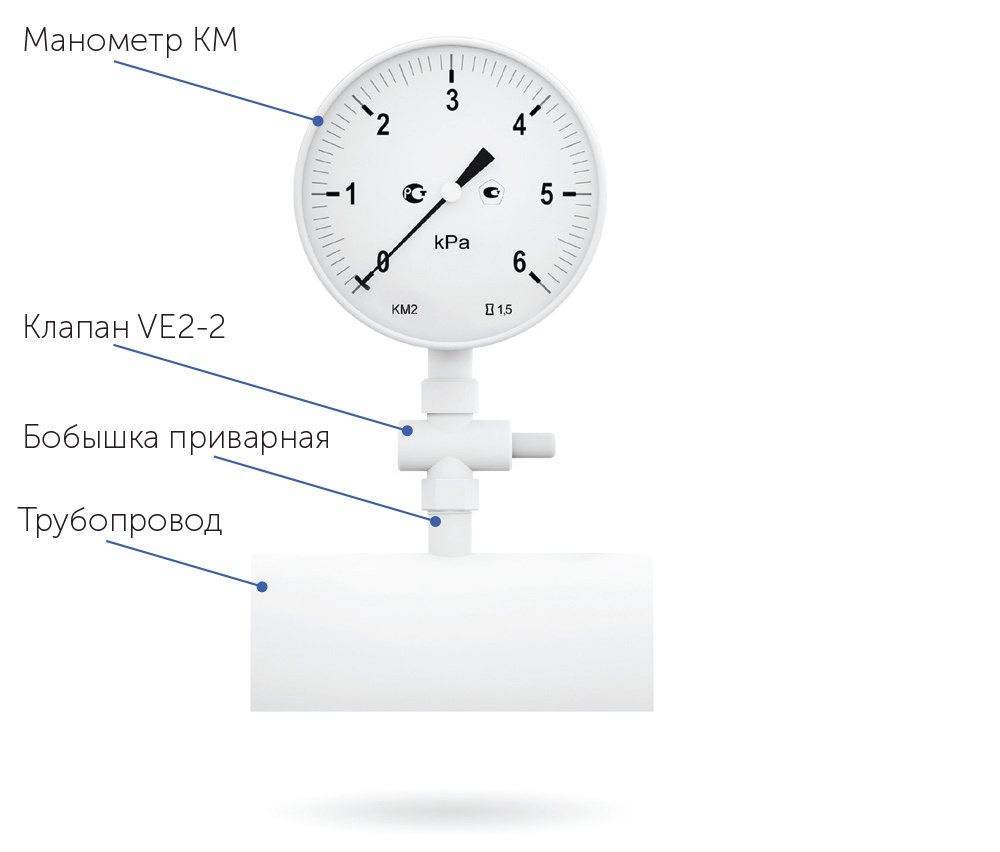

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.

Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

РаспечататьКарта заказа

ТипманометрКМ
мановакуумметрКМВ
Диаметр корпуса63 мм1
100 мм2
150 мм3
Материал корпусасталь1
нержавеющая сталь2
Присоединение (расположение штуцера)радиальноеР
осевоеТ
Диапазон показаний давлений, кПаКМ0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
КМВ−1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5
Резьба присоединения100, 150 ммG½; М20×1,5
63 ммМ12×1,5
Класс точности100, 150 мм1,5
63 мм1,5 / 2,5
Степень защитыIP40
IP54IP54

Пример обозначения: КМ − 22Р. (0−10 кПа) G½. 1,5

Дополнительное оборудование Кнопочный запорный клапан VE2-2Бобышки из углеродистой сталиПереходники из латуни с наружным штуцером для шлангаУплотнительные кольца, паронитовые прокладки для манометровУказатели предельных значенийЕще

Внимание! С 6 мая 2020 года вводится новый прайс-лист

Расширен ассортимент скоб для ТМ

Архив новостей Новости

Источники

  • https://stanok.guru/oborudovanie/raznoe/izmerenie-davlenie-gaza-i-manometry.html
  • https://sovet-ingenera.com/gaz/equip/manometry-dlya-izmereniya-davleniya-gaza.html
  • https://domsgazom.ru/davlenie-gaza/izmerenie-davleniya-gaza
  • https://www.fiztech.ru/catalog/manometry/gazovye_manometry/
  • https://tehpribory.ru/glavnaia/pribory/manometr.html
  • https://StrojDvor.ru/gazosnabzhenie/manometry-dlya-izmereniya-davleniya-gaza/
  • https://ogon.guru/otoplenie/kotli/gazovie/aksessuari/manometr.html
  • https://mr-build.ru/newteplo/manometr-dla-izmerenia-davlenia-gaza-v-kotle.html
  • https://rosma.spb.ru/manometers/dlya_izmereniya_nizkikh_davlenij_gazov/

Общая информация о давлении


Поддерживаемое давление газа зависит от назначения трубопровода По определению давление – физическая величина, равная силе, которая действует на единицу площади под 90° к поверхности. Так как голубое топливо передается по трубопроводам, здесь условной поверхностью выступает площадь сечения трубы, а напор определяет скорость перемещения вещества.

Давление на разных участках газопровода от месторождения до форсунки в газовом котле поддерживается разное.

Виды давления

Напор в трубах жестко нормируется. Если в магистральной трубе величина слишком мала, переместить газ к другой станции попросту не удастся. Если давление в домовой сети будет слишком велико, на конечном пункте – горелке, газовую смесь не удастся смешать с кислородом в нужной пропорции, чтобы поддерживать горение, а не спровоцировать взрыв.

По величине напора классифицируют газопроводы. А так как он поддерживается постоянно, газ «связывают» с этой величиной.

Различают магистральные и распределительные газопроводы.


Магистральный


Распределительный

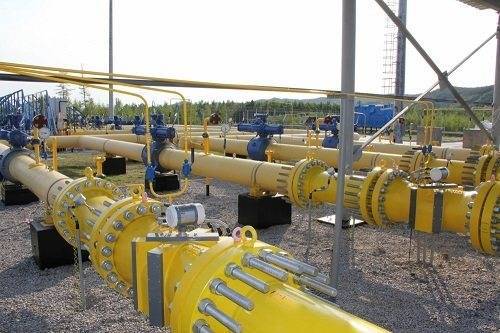

Магистральные – по такому трубопроводу газовую смесь передают на большие расстояния. С определенной частотой здесь установлены газокомпрессорные станции, которые поддерживают необходимый уровень. Конечным пунктом для магистрали служит местная распределительная станция. По уровню напора различают 2 вида:

  • магистральные сети 1 класса – с рабочим давлением от 2,5 до 11,8 МПа включительно;
  • 2 класса – поддерживается по нормативу 1,2–2,5 МПа.

Распределительные – по трубопроводу газ доставляют от станций к конечному потребителю – внутридомовым сетям. Различают:

  • 1 категория – бытовой газ передается под давлением от 0,6 до 1,2 МПа;
  • категория 1а – более 1,2 МПа;
  • 2 категория – 0,3–0,6 МПа.

Единицы измерения


Измеряется давление самым разным образом. Но если речь идет о газовой линии, чаще всего используются следующие варианты:

  • 1 мм. рт. ст – эта единица очень наглядна, особенно когда используют для измерения жидкостный манометр.
  • 1 атм – единица измерения более традиционная. Первой величиной, которую можно было с чем-то сравнивать, было атмосферное давление. Величина, высчитываемая от абсолютного нуля, носит название абсолютная. Отсюда, избыточное давление равно разнице между абсолютной и атмосферной величиной. При изменении разряжения определяют, насколько уровень в некотором ограниченном объеме – трубопроводе – меньше атмосферного. Эту величину называют вакуумметрическим давлением. При ремонте или обследовании внутридомовых сетей измеряют вакуумметрическое в системе удаления дыма, и избыточное давление – в газопроводе.
  • 1 бар – единица, более распространенная в Европе. 1 бар равен 100000 Па.
  • 1 Па – единица измерения принятая в системе СИ. Неудобна тем, что слишком мала – всего 1 ньютон на 1 м². При обследовании газопроводов используют большую единицу – 1 МПа, равный 1000000 Па(паскалей).

Единицы легко перевести друг в друга, воспользовавшись онлайн-калькулятором.

На что влияет давление газа в трубах


Значительное повышение или снижение напора приводит к некорректной работе оборудования. Норма для жилых домов — 0,003 МПа Для нормальной работы газового оборудования газ должен подаваться под тем напором, на которое оно рассчитано. Если это распределительная станция в цеху, напор в трубах должно быть высоким. Однако обычному пользователю – жителю квартиры или частного дома, приходится сталкиваться только с низким или условно средним значением в распределительных сетях.

На практике различают 3 ситуации.

  • Среднее давление газа – голубое топливо подается на форсунки и горелки под нормальным напором. При этом газ в правильной пропорции смешивается с кислородом из воздуха и горит, обеспечивая подачу тепла.
  • Выше нормы – часть газа не сгорает. Либо накапливается, либо окисляется только до угарного газа. Это может привести к отравлению, пожару или даже взрыву.
  • Низкое давление газа – сгорает полностью, но подается в недостаточном количестве, в результате огонь на горелке нельзя сделать интенсивным. Отопительный котел не вырабатывает достаточного количества тепла.

Выбор манометра

При выборе измерительного устройства учитываются самые различные параметры. Стоит учитывать, что манометр для газа подбирается в первую очередь с учетом безопасности.

Другими распространенными критериями назовем:

Класс точности устройства манометра. Он указывается производителем в технической документации или на корпусе. Высокоточные измерительные приборы имеют высокую стоимость, но погрешность может составлять несколько долей процента.
Диаметр корпуса. Компактные устройства проще спрятать в герметичном защищенном контейнере

При выборе уделяется внимание и типу используемого материала при изготовлении защитного корпуса. К примеру, металл характеризуется высокой механической защитой, пластиковые легче и обходятся намного дешевле.
Предел измеряемых значений. Он может варьировать в достаточно большом диапазоне

Производитель указывает этот параметр по причине того, что он подбирается в зависимости от измеряемой среды.
Диаметр резьбового штуцера и его расположение.

Он может варьировать в достаточно большом диапазоне. Производитель указывает этот параметр по причине того, что он подбирается в зависимости от измеряемой среды.
Диаметр резьбового штуцера и его расположение.

Кроме этого, уделяется внимание популярности бренда. Известные производители выпускают качественную продукцию, которая сможет прослужить в течение длительного периода

Как пользоваться манометром

Многие знают, для чего нужен манометр, но не понимают, как им пользоваться на практике. Манометр в быту и на производстве измеряет давление газа и жидкости в замкнутом пространстве.

В быту, чаще всего, применяют этот прибор для того, чтобы измерять давление воздуха в шинах машины. Поэтому манометр очень популярен у автолюбителей. Его можно приобрести практически в любых магазинах бытовой техники. Он лучше всего подходит для таких простых операций. Для того чтобы гарантированно получить правильные результаты измерений, необходимо:

  • Регулярно контролировать давление в шинах, как минимум раз в месяц. Но, если колеса изношены, лучше делать это еженедельно;
  • Если шины нестандартные, надо доводить давление в колесах до уровня, рекомендуемого производителем. Этот уровень может варьироваться, в зависимости от марки машины;
  • Чтобы правильно измерить давление, нужно, чтобы машина была без груза. Потому что, если автомобиль сильно загружен, то давление будет значительно отличаться от правильного, из-за искажения результатов давления, ввиду того, что возникает дополнительное давление от груза на колеса;
  • Чтобы получить минимальную погрешность измерения, надо дождаться, чтобы колеса полностью остыли и их температура стала равной температуре окружающей среды. Когда они еще нагреты от движения, результат будет на 15% выше истинного, а зимой — на десять процентов меньше из-за действия низких температур. Лучше всего проводить измерения спустя три часа после полной остановки автомобиля;
  • Если прибор электронный, то он будет выдавать результат в тот момент, когда пользователь отсоединяет манометр от ниппеля. Поэтому самым точным результатом будет последний.

Манометр — незаменимый предмет техники для автомобилиста, так как повышенное и пониженное давление шин создает опасность при движении авто. Пониженное давление бывает, если колесо по каким-либо причинам спустилось в пути; а повышенное — если колеса слишком сильно кто-то перекачал (например, в автосервисе или сам автовладелец). Этот прибор часто используют в авторемонтных мастерских, так как он компактный и имеет небольшой вес.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
