Разновидности и особенности применения металлических труб для электрических проводов

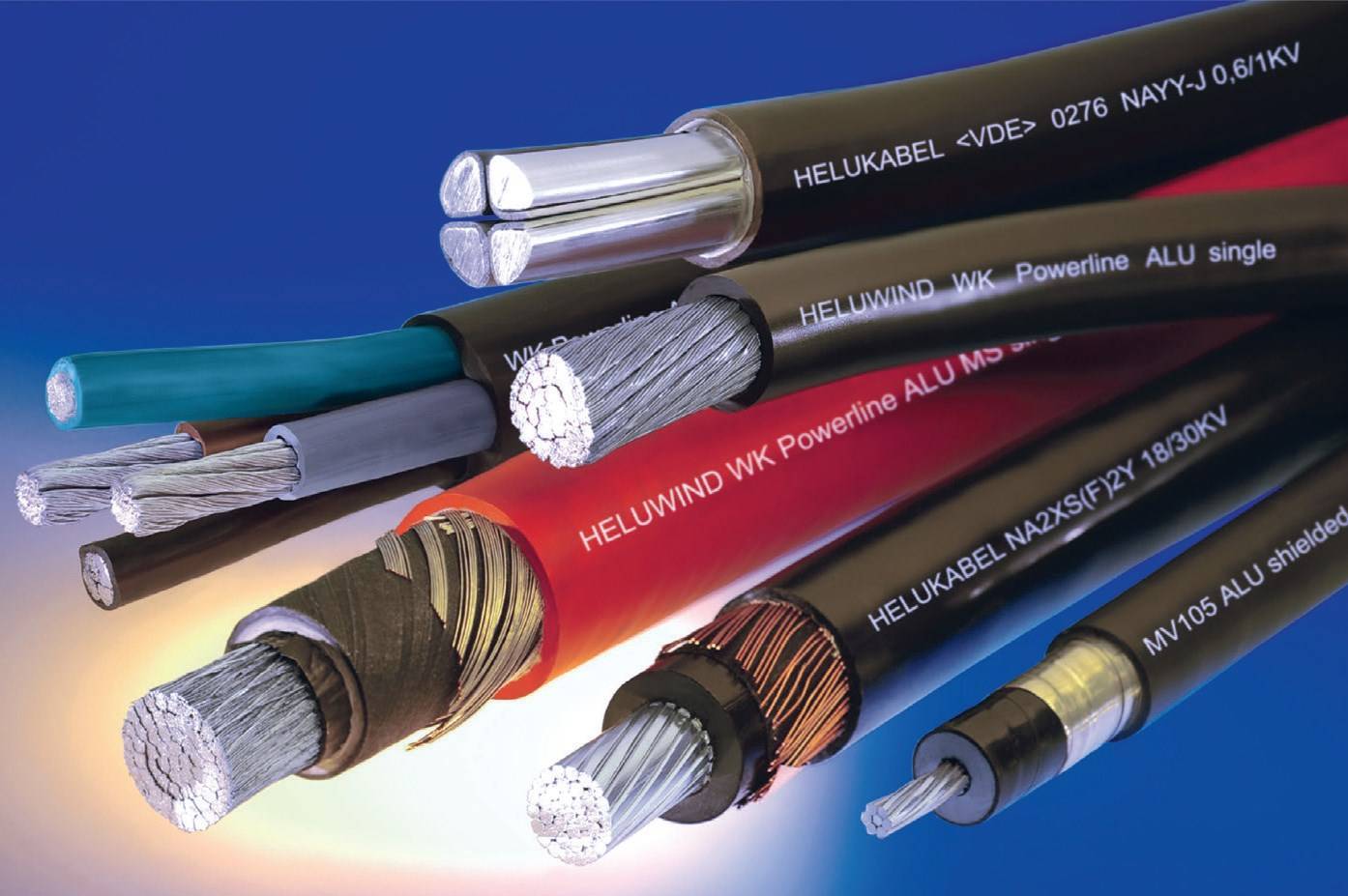

Разновидности кабелей

Существуют разные модификации кабелей. Их классификация включает в себя группы, отличающиеся по назначению и структуре.

Для передачи информации

Для передачи информации используют такие кабели:

1. RG-6, RG-59, RG-58, РК75 — их называют «антенные». Жилы монолитные или пучковые, между слоями изоляции находится экранирующая оплетка. По ним передают сигналы высокой частоты и слабых токов.
2. Компьютерная витая пара — состоит из 4,8 попарно перевитых проводников. В зависимости от числа пар есть CAT1, CAT2 и CAT5e. Такое решение обеспечивает лучший прием-передачу сигнала. Внутри находится разрывная нить, она помогает легко разрезать наружную изоляцию. Отличаются такие кабели используемым экраном, он может быть из фольги, в виде медной оплетки.

Силовые

С помощью силовых электрокабелей выполняется прокладка наружной и внутренней проводки, они бывают таких видов:

1. ВВГ — позволяет передавать ток до 1000 В и 50 Гц. Сечение жилы от 1,5-240 мм². Провод надежно защищен внутренней и внешней изоляцией. Есть следующие модификации такого кабеля: АВВГ — алюминиевая жила; ВВГнг — негорящая изоляция; ВВГп — плоский и др.
2. NYM — европейский аналог отечественного ВВГ. Отличается более высокой надежностью и качеством. Имеет 2-3 медные многопроволочные жилы, выдерживает до 660 В, хорошо гнется (4 диаметра). Применяется для наружных и внутренних сетей, боится солнечного излучения.
3. КГ — вся изоляция из резины, поэтому кабель характеризуется высокой гибкостью. Рассчитан на 600 В и 400 Гц. С его помощью подключают сварочные аппараты, обогреватели и другое мощное оборудование.
4. ВББШв — состоит из 15 медных жил (одно или многопроволочных), сечением 1,52-240 мм². Изоляция из ПВХ, этим же материалом заполнены пустоты между жилами. Броня из металлических пластин делает кабель особо прочным, и он может работать при 1000 В.

Специализированные

Эти изделия применяются в условиях, отличающихся от стандартных такими параметрами, как температура, давление, влажность и т.д.:

1. ПНСВ — он не передает, а потребляет энергию. Применяют при создании системы «теплый пол».
2. ВПП — для подключения насосов, расположенных в скважинах.
3. РКГМ — для разных нагревательных устройств и т.п.

Преимущества ПВХ труб перед металлическими

Ассортимент изделий из пластика, которые применяют в различных целях, в том числе и для защиты проводов, невероятно широк. Электротехнические стальные трубы не могут конкурировать с дешёвыми и простыми в монтаже пластиковыми аналогами. Рассмотрим основные преимущества, которыми обладают электротехнические трубы из ПВХ (поливинилхлорида):

• длительный срок службы (до 50 лет);
• устойчивость к коррозии и агрессивным средам;
• влагостойкость;
• возможность установки под землёй;
• небольшой вес;
• пластичность (в случае необходимости пластиковую деталь можно согнуть под определённым углом);
• простота установки;
• дешевизна.

Преимущества прокладки в почве

Монтаж кабелей в почве проводится с использованием различных видов труб: металлических, металлопластиковых, полиэтиленовых низкого давления (ПНД). Такая прокладка обладает рядом преимуществ перед воздушным методом:

прокладка кабеля в трубе обеспечивает его защиту от неблагоприятных погодных условий, а также снизит вероятность механического повреждения;

• этот способ исключает возможность возникновения возгорания, что является очень важным преимуществом, особенно, для домов, выполненных из легковоспламеняемых материалов (например, дерева);
• дополнительная защита проводки в виде трубы исключает возможность повреждения кабеля грызунами;
• такая коммуникация (в отличие от воздушной) не видна, и не портит эстетичности участка;
• в большинстве случаев стоимость такой прокладки кабеля ниже, чем при открытом монтаже.

Труба для прокладки кабеля в земле — экономия и защита.

Труба ПНД сэкономит ваши деньги, и обеспечит долгую службу проведенному кабелю. Кабельщики уже давно не доверяют металлическим трубам. Их недостатки очевидны: коррозия, ржавчина, разрушение температурой, влияние подземных вод, солей и органики. Полиэтилен низкого давления не боится этих факторов влияния. На этот материал не влияет вода и большинство, распространенных в земле, химических веществ. Единственное, что может причинить вред — это азотная кислота в высокой концентрации, но при нормальных условиях в грунте эта кислота не встречается.

ПНД труба для прокладки кабеля в земле стоит в 2-10 раз дешевле, чем металлические аналоги. Зачем вам переплачивать за худшее качество, когда есть возможность воспользоваться достижениями науки — поэлителеновыми трубами высокой плотности?

Регламентирующие документы

Характеристики медной декоративной трубы и доборных элементов для электропроводки

Технология электромонтажных работ регламентируется единым сводом строительных норм и правил, которые обязательны к выполнению для любой организации, производства или ведомства.

В качестве регламентирующих документов выступают следующие положения:

1. ПУЭ (издание No7) – правила устройства электроустановок для новых и реконструируемых зданий с оборудование, работающим при напряжении до 500 кВт.
2. СНиП (2.08.01–89, 2.09.04–87) – нормативные акты, предписывающие общие положения, нормы проектирования, правила монтажа и приёма работ.
3. ПТБ (153–34.0–03.150) – правила безопасности при проведении электромонтажных отладочных работ.

Производство стальных электротехнических труб регламентируется ГОСТом под No 10704–91, 10706–76 и международным стандартом CEI EN под No 50086–1. ГОСТ содержит полный перечень характеристик и технических требований к изделию.

Технические и эксплуатационные характеристики жёстких гладких труб из ПВХ регламентируются межгосударственным стандартом, принятым в 2014 году — ГОСТ 32126.1–2013. Старый ГОСТ 50827–95 более не действует.

Какие трубы использовать

Как не странно, в первую очередь это зависит не от рабочих свойств материала, а от внешнего вида. Если вы не поклонник винтажного или лофт стиля, трубопровод несет исключительно утилитарную функцию. Это вовсе не означает, что можно использовать ржавые канализационные трубы. Но классические водопроводные — запросто.

Мало того, вся фурнитура (уголки, муфты, тройники) так же пригодится. Разумеется, такая труба защитит электропроводку даже в случае боевых действий. Равно как и пожар по причине горящих проводов никогда не возникнет. Но стоимость трубопровода слишком высока для такого применения.

А вот если у вас есть демонтированная система отопления или водоснабжения, выполненная на не слишком изношенных трубах, можно сэкономить при высоком качестве конечного результата.

Технология следующая:

Согласно заранее составленной схеме размещения сети, определяем критичные для прокладки места. А именно: изгибы на 90°. Оптимальный вариант — на всех углах установить распаячные коробки. Провода в них не будут коммутироваться, но такой способ существенно упростит саму прокладку.

Собираем конструкцию, от одной коробки до другой. Технология похожа на монтаж проводки в стене, только кабель укладывается после установки коробочек.

А как протянуть кабель в трубе после ее сборки?

Есть только один способ: с помощью стальной струны. Если вы когда-нибудь покупали гофр, внутри всегда есть протяжная струна. Ее не следует выбрасывать. Она легко проталкивается во внутреннюю полость, затем с ее помощью затягивается проводка. Если труба старая (именно этот вариант мы сейчас рассматриваем), ее внутреннюю поверхность следует подготовить. Выполняется обычная прочистка стальным ершиком. Внутри не должно быть заусенцев, торчащего облоя от сварки. Если материал не оцинкован — рекомендуется покрасить изнутри. Способов много: от протаскивания поролонового кляпа, смоченного в краске, до проливания состава по вертикально установленной трубе через лейку.

После заведения концов в коробочки, на торцах устанавливаются пластиковые втулки. Это необходимо для сохранения целостности кабеля.

При использовании специальных тонкостенных (для экономии металла) труб, подобных проблем не возникает в принципе. Фирменный трубопровод рассчитан на протяжку кабеля. Поэтому все углы выполнены с большим радиусом, внутренняя поверхность гладкая и покрыта составом, снижающим трение.

В коробочках не обязательно организовывать слой диэлектрика, просто соединение концов должно быть максимально надежным.

Это интересно: Гидроизоляция подвала изнутри: изучаем по порядку

Антенный кабель

Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.

Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.

Используется такое изделие для передачи информации кабельного и спутникового телевидения.

Какие трубы использовать

Как не странно, в первую очередь это зависит не от рабочих свойств материала, а от внешнего вида.

Если вы не поклонник винтажного или лофт стиля, трубопровод несет исключительно утилитарную функцию. Это вовсе не означает, что можно использовать ржавые канализационные трубы. Но классические водопроводные — запросто.

Мало того, вся фурнитура (уголки, муфты, тройники) так же пригодится.

Разумеется, такая труба защитит электропроводку даже в случае боевых действий. Равно как и пожар по причине горящих проводов никогда не возникнет. Но стоимость трубопровода слишком высока для такого применения.

А вот если у вас есть демонтированная система отопления или водоснабжения, выполненная на не слишком изношенных трубах, можно сэкономить при высоком качестве конечного результата.

Технология следующая:

Согласно заранее составленной схеме размещения сети, определяем критичные для прокладки места.

А именно: изгибы на 90°. Оптимальный вариант — на всех углах установить распаячные коробки. Провода в них не будут коммутироваться, но такой способ существенно упростит саму прокладку.

Собираем конструкцию, от одной коробки до другой. Технология похожа на монтаж проводки в стене, только кабель укладывается после установки коробочек.

А как протянуть кабель в трубе после ее сборки?

Есть только один способ: с помощью стальной струны. Если вы когда-нибудь покупали гофр, внутри всегда есть протяжная струна. Ее не следует выбрасывать.

Она легко проталкивается во внутреннюю полость, затем с ее помощью затягивается проводка. Если труба старая (именно этот вариант мы сейчас рассматриваем), ее внутреннюю поверхность следует подготовить. Выполняется обычная прочистка стальным ершиком.

Внутри не должно быть заусенцев, торчащего облоя от сварки. Если материал не оцинкован — рекомендуется покрасить изнутри. Способов много: от протаскивания поролонового кляпа, смоченного в краске, до проливания состава по вертикально установленной трубе через лейку.

После заведения концов в коробочки, на торцах устанавливаются пластиковые втулки. Это необходимо для сохранения целостности кабеля.

При использовании специальных тонкостенных (для экономии металла) труб, подобных проблем не возникает в принципе. Фирменный трубопровод рассчитан на протяжку кабеля. Поэтому все углы выполнены с большим радиусом, внутренняя поверхность гладкая и покрыта составом, снижающим трение.

В коробочках не обязательно организовывать слой диэлектрика, просто соединение концов должно быть максимально надежным.

Материалы изготовления металлических труб для электропроводки

Для разных сегментов проводки используются трубы разного диаметра Выбор материала, из которого изготовлена труба, будет зависеть от вида и конструктивных особенностей помещения, в котором планируется проводить работы.

Трубы для электропроводки изготавливают из стали, латуни, меди, пластика.

Особенности латунных и медных труб

Медные трубы, предназначенные для проводки, несмотря на большое количество преимуществ, не пользуются спросом. Обусловлено это высокой стоимостью.

Открытая электропроводка с применением латунных труб

Латунным и медным трубам свойственны следующие характеристики:

• В сравнении со сталью, эти два материала в меньшей степени подвержены отрицательному воздействию коррозии.
• Отполированные и аккуратно смонтированные каналы открытым способом могут служить украшением дизайна помещения.
• Благодаря большому ассортименту фитингов и хорошей пластичности можно монтаж производить самостоятельно.

Стоит отметить долговечность конструкций, а также высокую стойкость к отрицательным воздействиям окружающей среды.

Характеристики стальных труб

Стальные трубы по сравнению с металлорукавом обладают большей локализационной способностью при воспламенении кабеля Труба электротехническая стальная для прокладки кабеля имеет весомый недостаток – большую массу, но при этом материал относится к высокопрочным, что служит преимуществом. Такой вид труб рекомендуют приобретать, если проводку предстоит прокладывать в деревянных домах. Также обязательно стоит позаботиться о заземлении, поскольку сталь – это хороший проводник, в противном случае в строительном сооружении не будет обеспечена должная безопасность.

Обыкновенные трубы, изготовленные из стали, имеют толщину стенок более 0,25 см. Для тонкостенных стальных конструкций этот показатель колеблется в пределах 0,16-0,25 см. Запрещено использовать такие изделия, если поверхность алюминиевого провода оголена.

Проводка в ПНД трубе

ПНД труба для электропроводки считается наиболее лучшим и оптимальным вариантом. Они имеют широкое распространение и применяются не только для водопровода, но и для прокладки электропроводов. Сегодня ПНД трубы используют для монтажа проводки в полу. Иногда их используют для прокладки кабеля в грунте. Эти трубы могут быть не только гладкими, но и гофрированными.

ПНД трубы лучше выбирать гладкие. Этот вариант считается оптимальным. Крепить их необходимо с помощью специальных скоб. В продаже вы сможете найти широкий ассортимент дополнительных продуктов. К ним относятся: соединители, муфты и отводы. В тех местах, где проводка будет переходить от пола к стене необходимо использовать соединители с углом в 90 градусов.

ПНД продукцию ни в коем случае нельзя сгибать иначе она поломается. Всегда нужно отрезать только цельные куски. Для затягивания проводки в трубу в сложных местах можно использовать капроновую нить.

Рекомендуем прочесть: подключение дома к электросети.

Сфера применения труб для монтажа электропроводки

Выбор способа прокладки проводов регламентирует п. 2.1 ПУЭ. В нем оговорены условия электрической и пожарной безопасности прокладки электропроводки. И если вы собрались выполнять монтаж проводов, то выбор способа должен отвечать обоим этим требованиям.

На фото представлены различные варианты использования труб в электротехнике

Итак:

• Согласно условиям электрической безопасности, не металлические трубы могут применяться для монтажа электропроводки открытым способом при наружной установке. Кроме того, их можно применять в качестве дополнительной защиты при прокладке в строительных каналах или под слоем штукатурки при монтаже скрытой проводки.
• Стальные трубы могут применяться в качестве дополнительной защиты, согласно табл.2.1.2 ПУЭ, практически в любых случаях. Исключение составляют только особо сырые помещения, а также монтаж наружной проводки.
• А вот по условиям пожарной безопасности все намного сложнее. Здесь все зависит от поверхности, по которой предстоит монтаж. Это может быть сгораемая и несгораемая, либо трудносгораемая поверхность.
• Стальная труба для электропроводки обязательно должна использоваться при монтаже открытым способом по сгораемым поверхностям, если используется провод или кабель без дополнительной защиты. Если же монтаж осуществляется по несгораемым поверхностям, то достаточно применения не металлических труб.
• Во время монтажа скрытой проводки по сгораемым поверхностям незащищенными проводами также обязательно использовать стальную трубу. Если же используется пластиковая труба, то должна быть обеспечена подкладка между ней и основанием несгораемого материала.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Технические характеристики

Рассматриваемая продукция представлена целой линейкой труб применяемых для обеспечения защитой электропроводов, различного оборудования, систем автомобиля и тому подобного.

Наиболее характерными свойствами изделий является следующее:

• значительная защита от воздействия электромагнитного излучения;
• стойкость к воздействию топлива и горюче-смазочных материалов;
• устойчивость к солнечному свету;
• стойкость к сильным физическим воздействиям;
• износостойкость;
• значительная гибкость материала;
• негорючесть.

Рассматриваемые изделия позволяют создавать качественно и герметично заизолированные трубопроводы для обустройства электропроводки. Такие системы будут надежно защищены от воздействия влаги или пыли.

Благодаря огромному ассортименту данной продукции есть возможность обустроить систему любой сложности, которая будет максимально соответствовать необходимым требованиям. В том числе, на предприятиях химической и пищевой сферы.
Согласно отзывам потребителям рассмотренная продукция характеризуется:

• наличием дополнительных элементов, упрощающих монтаж;
• высокая прочность на разрыв;
• простота крепления и герметизации;
• удобство проектирования;
• наличие в ассортименте изделий из нержавейки;
• стойкость к коррозии;
• отсутствие серьезных дефектов и заусениц.

Жесткие гладкие трубы ПВХ для электропроводки

Трубы жесткие ПВХ для электрокабелей

ПВХ труба жесткая электротехническая предназначена для защиты электропроводки от механических повреждений в случае скрытой и открытой проводки согласно СНиП, правил устройства электрических установок (ПУЭ) и инструкций по пожарной безопасности и охране труда.

Характеристики

Жесткие ПВХ трубы

Труба жесткая пвх предназначена для прокладки открытым, скрытым или полускрытым методом телефонных, электрических, телевизионных и компьютерных сетей, электрическое напряжение переменного или постоянного тока в которых не превышает 1500 В:

• Прокладка может осуществляться как на несущих основаниях стационарных электрических установок, используемых как в помещениях, так и на открытой местности;
• Для прокладывания сетей в электротехнических гладких ПВХ трубах могут применяться изолированные электрические кабели, провода и шнуры;
• Климатическое исполнение – УРЛ, категория размещения 2 согласно ГОСТ 15150;
• ГОСТ 8594-80 (МЭК 670-89);
• ТУ 3464-005-18669258-2004;
• Степень защиты согласно ГОСТ 14254 – IP 65;
• Температура укладки от -5 до 60°;
• Рабочая температура в диапазоне от -25 до 60°;
• Ударная прочность труб легкого типа составляет 20 Н/м, тяжелого – 20 Н/м;
• Минимальная величина относительного удлинения при разрыве – 30%;
• Диэлектрическая прочность на протяжении 15 минут – 2000 В (50 Гц);
• Минимальное сопротивление изоляции – 100 мОм (500 В на протяжении 1 минуты);
• Отсутствие горения при температурах, не превышающих 650°.

Поливинилхлоридная труба жесткая может монтироваться:

• В случае открытой прокладки (внутри и снаружи помещений) – на основаниях любой группы горючести и воспламеняемости;
• В случае скрытой прокладки – в потолках, стенах и полах, изготовленных из негорючих материалов;
• При монолитном бетоностроении.

Особенности гладких жестких ПВХ труб:

• Не поддерживают горение;
• Устойчивость к действию влаги;
• Устойчивость к износу.

Типы и размеры

Различают следующие типы труб ПВХ:

• Нормальные (Н), применяемые для скрытой и открытой прокладки возле поверхности;
• Усиленные (У) – применяются при прокладке в бетонном массиве.

В зависимости от размеров различают больший и меньший допуск на толщину стенки, зависящий от сырья, используемого при производстве (первичное или вторичное).

ПВХ жесткие трубы изготавливаются отрезками, номинальная длина которых составляет 2-6 м, предельное отклонение – 50 мм. Внешний диаметр трубы может составлять 16, 20, 25, 32, 40, 50, 63 или 75 мм. Для сборки труб используются соединительные детали.

Преимущества ПВХ-труб для электропроводки

Пример жестких ПВХ труб

ПВХ трубы обладают следующими преимуществами:

• Обеспечение дополнительной изоляции;
• Самозатухание материала;
• Простота и скорость монтажа;
• Долговечность (срок службы достигает 50 лет).

Складирование,упаковка и транспортировка труб:

• Хранить трубы ПВХ канализационные или водопроводные следует на складе или в подобных условиях, где исключена возможность механического повреждения труб и прямого воздействия на них солнечных лучей;
• Хранить трубы на открытом складе можно не дольше трех месяцев с момента производства;
• Трубы должны складироваться горизонтально на плоском, не имеющем неровностей и острых выступов основании;
• Транспортировку труб выполняют горизонтально;
• При погрузке и разгрузке труб предохраняют их от повреждений;
• Не допускается сбрасывание и перемещение труб волоком – допустима только переноска труб.

Вот и все что хотелось рассказать о жестких ПВХ трубах, их классификации, применении и монтаже

При выборе ПВХ труб следует обращать внимание на их качество, соответствие ГОСТ и отсутствие повреждений, что может сказаться на эффективности выполнения ими своих функций

Как выбрать электропроводящую продукцию

Чтобы правильно выбрать токонесущий проводник при прокладке бытовых электросетей, надо придерживаться следующих рекомендаций:

1. Провод или кабель должны быть трехжильными. Это необходимо для заземления. Если его пока нет в доме, желто-зеленую жилу просто изолируют и не подключают.
2. Материал проводника — медь. Правила ПЭУ запрещают в быту использовать алюминиевую проводку.
3. Перед выбором сечения кабеля надо определить суммарную нагрузку, которой он будет поддаваться. Для освещения достаточно сечения медного проводника 1,5 мм², а для розеток — 2,5 мм². Для подключения мощных бытовых приборов сечение проводки должно быть не менее 4 мм².
4. Марка. Она зависит от условий, в которых будет работать электропроводка: внутри или снаружи помещения, при повышенной влажности и т.д.
5. Производитель. Есть много подделок, поэтому лучше покупать продукцию проверенных торговых марок.

На рынке такая продукция представлена в широком ассортименте. Зная, в каких условиях и при каких нагрузках будет работать проводник, и умея расшифровывать маркировку, можно самостоятельно выбрать нужный кабель или провод.

Важные аспекты заземления

Главной задачей защитного заземления является обеспечение безопасности человека от контакта с электрическим током (ЭТ). Его воздействие проявляется так:

• при токе 0,6-1,5 тыс. мкА ощущается действие электричества на организм;
• при 2-4 тыс. мкА – начинают дрожать пальцы;
• при 5-7 тыс. мкА – могут происходить судороги кистей рук;
• при 10-15 тыс. мкА – руку с проводником трудно разжать самостоятельно без помощи;
• при 20-25 тыс. мкА – ощущается сильная боль, утруднено дыхание и невозможен отрыв руки от провода;
• при 50-80 тыс. мкА – происходят сбои в работе сердца, имеет место паралич дыхания.

Сетевые кабели

Сетевые кабели применяют не только для передачи электрической энергии, но и информационных импульсов. Если около 10 лет назад использовали только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств проводников создали больше. Причем многие изделия достаточно узкоспециализированные.

Выделяют такие виды сетевых кабелей:

1. Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус — сильная восприимчивость к внешнему электромагнитному воздействию.
2. Витая пара. Этот проводник может быть как одно-, так и многожильным. При этом жилы по 2 шт. переплетаются между собой. Благодаря этому связь лучше. Диаметр — по 0,5 см.
3. Оптоволоконные кабели. Они дают возможность передачи информации на дистанцию до 100 км. Стоимость кабелей высокая, так что их используют в крупных фирмах.

Витая пара и оптоволоконные кабели созданы позже, чем коаксиальные (они разрабатывались еще в 90-х гг.).

Характеристики стальных труб

Обычные стальные трубы характеризуются толщиной стенки больше 0,25 сантиметра. Значение этого показателя для тонкостенных стальных изделий лежит в пределах от 0,16 до 0,25 см. Категорически запрещено применение металлических труб, если поверхность алюминиевого провода открыта.

Монтаж толстостенных каналов для электропроводки из стали обычно выполняется с помощью сварки и отличается дороговизной. Такие изделия сравнительно недороги, практически полностью невосприимчивы к перепадам температуры и имеют высокую прочность.

Стальные трубы имеют эстетичный вид и без дополнительной обработки — полировки или покраски

Производители предлагают рынку оцинкованные кабельные каналы для проводки. В других случаях необходима дополнительная обработка путем окрашивания либо покрытия лаком. При горизонтальном расположении для защиты трубы от накопления конденсата рекомендуется формировать незначительный уклон в сторону распределительной коробки.

Поскольку сталь теплопроводна, то конструкцию следует обезопасить от экстремальных температур. Для этого необходимо обеспечение расстояния минимум в 50 миллиметров между трассами отопления и электропроводки при их пересечении. Дистанция от кабельного канала до нагревательной системы при параллельном размещении должна составлять более 10 см.

На открытом пространстве стальная труба крепится специальными хомутами либо накладками через каждые 250-300 сантиметров.

Какие трубы использовать

Как не странно, в первую очередь это зависит не от рабочих свойств материала, а от внешнего вида.

Если вы не поклонник винтажного или лофт стиля, трубопровод несет исключительно утилитарную функцию. Это вовсе не означает, что можно использовать ржавые канализационные трубы. Но классические водопроводные — запросто.

Мало того, вся фурнитура (уголки, муфты, тройники) так же пригодится.

Разумеется, такая труба защитит электропроводку даже в случае боевых действий. Равно как и пожар по причине горящих проводов никогда не возникнет. Но стоимость трубопровода слишком высока для такого применения.

А вот если у вас есть демонтированная система отопления или водоснабжения, выполненная на не слишком изношенных трубах, можно сэкономить при высоком качестве конечного результата.

Технология следующая:

Согласно заранее составленной схеме размещения сети, определяем критичные для прокладки места.

А именно: изгибы на 90°. Оптимальный вариант — на всех углах установить распаячные коробки. Провода в них не будут коммутироваться, но такой способ существенно упростит саму прокладку.

Собираем конструкцию, от одной коробки до другой. Технология похожа на монтаж проводки в стене, только кабель укладывается после установки коробочек.

А как протянуть кабель в трубе после ее сборки?

Есть только один способ: с помощью стальной струны. Если вы когда-нибудь покупали гофр, внутри всегда есть протяжная струна. Ее не следует выбрасывать.

Она легко проталкивается во внутреннюю полость, затем с ее помощью затягивается проводка. Если труба старая (именно этот вариант мы сейчас рассматриваем), ее внутреннюю поверхность следует подготовить. Выполняется обычная прочистка стальным ершиком.

Внутри не должно быть заусенцев, торчащего облоя от сварки. Если материал не оцинкован — рекомендуется покрасить изнутри. Способов много: от протаскивания поролонового кляпа, смоченного в краске, до проливания состава по вертикально установленной трубе через лейку.

После заведения концов в коробочки, на торцах устанавливаются пластиковые втулки. Это необходимо для сохранения целостности кабеля.

При использовании специальных тонкостенных (для экономии металла) труб, подобных проблем не возникает в принципе. Фирменный трубопровод рассчитан на протяжку кабеля. Поэтому все углы выполнены с большим радиусом, внутренняя поверхность гладкая и покрыта составом, снижающим трение.

В коробочках не обязательно организовывать слой диэлектрика, просто соединение концов должно быть максимально надежным.

Какие кабели разрешается использовать

Для проводов и кабелей особых требования не предъявляется. Согласно 2. 3. 42. ПУЭ допустимо прокладка кабельных линий в резиновой и пластмассовой изоляции без дополнительной защиты, поскольку трубы выполняют эту функцию. Количество оболочек также не регламентируется. Жилы могут быть медными или алюминиевыми. Каждый проводник может состоять из одной или несколько жил.

При обслуживании четырёхпроводной сети прокладываемый кабель должен быть четырехжильным (п. 2. 3. 52). Это относится к ПНД-трубам (полиэтилен низкого давления), если используется стальная, а напряжение до 1 кВ, то согласно 1. 7. 121. труба может играть роль нулевого проводника. Это при условии, что она на всём протяжении трассы электрически не имеет разрыва.

Запрещено располагать рядом (п. 2. 1. 16.):

• рабочую и резервную сеть;
• рабочую и аварийную линию;
• цепи до и выше 42 В.
