Правила монтажа и технические характеристики пластиковых труб для проводов

Характеристики, которыми должны обладать электротехнические трубы ПВХ

Используемая в диэлектрических кабельных системах (ДКС) труба ПВХ жесткая должна обладать рядом обязательных качеств:

Ударная прочность ПВХ трубы любого типа (лёгкого или тяжёлого) должна быть не менее 20 Н/м.

  • Минимальное сопротивление на разрыв – 30%.
  • Диэлектрическая прочность в течение 15 минут – 2000 В, 50 Гц, сопротивление изоляции  должно превышать 100 мОм.
  • Труба должна сохранять негорючесть до 650С, быть устойчивой к воздействию влаги, обладать высокой износостойкостью.

ПВХ коммуникации бывают двух типов: Н – нормальные, применяются для открытой и скрытой проводки недалеко от поверхности;  У – усиленные, используются для монтажа в бетонном массиве.

Жесткие ПВХ трубы, помимо всего прочего обладают рядом ценных эксплуатационных характеристик:

  • обеспечивают дополнительную изоляцию электрической проводке;
  • материал самозатухающий;
  • трубы просты в монтаже;
  • эксплуатационный период материала равен примерно 50 годам.

Разновидности жёстких труб ПВХ и аксессуары для них

Электротехнические трубы выпускают отрезками длиной 2-6 метров с допустимым отклонением по длине – 50 мм. Диаметр труб колеблется от 16 до 75 мм.

  • Труба ПВХ жесткая 16мм лёгкой серии применяется для устройства слаботочных и электрических сетей, труба тяжёлого типа обладает дополнительной прочностью благодаря большей толщине стенок, предназначена для прокладки в бетоне
  • Труба ПВХ жесткая 20 мм используется для устройства открытой прокладки телевизионных, телефонных, электрических кабелей и проводов по потолкам и стенам, изготовленных из негорючих или слабогорючих материалов.
  • Труба ПВХ жёсткая 63 мм со средней механической устойчивостью 750 N/м может укладываться на огнеопасные материалы любой степени воспламеняемости, в помещениях с опасностью взрыва, возможен монтаж  в грунт.
  • Муфта «труба-труба» обеспечивает герметичное соединение  при открытой проводке в помещениях с высокой влажностью и усиленным пылевым фоном или снаружи зданий.
  • Муфта «труба-коробка» используется для герметичного соединения коммуникации и соединительной коробки (или щитка) при монтаже в пыльных и влажных помещениях или вне здания.
  • Поворот на 90типа«труба-труба» с малым радиусом и муфта-колено открывающаяся предназначены для соединения жестких ПВХ труб под углом 90, рекомендованы для применения в сухих помещениях.

Тяжение кабеля

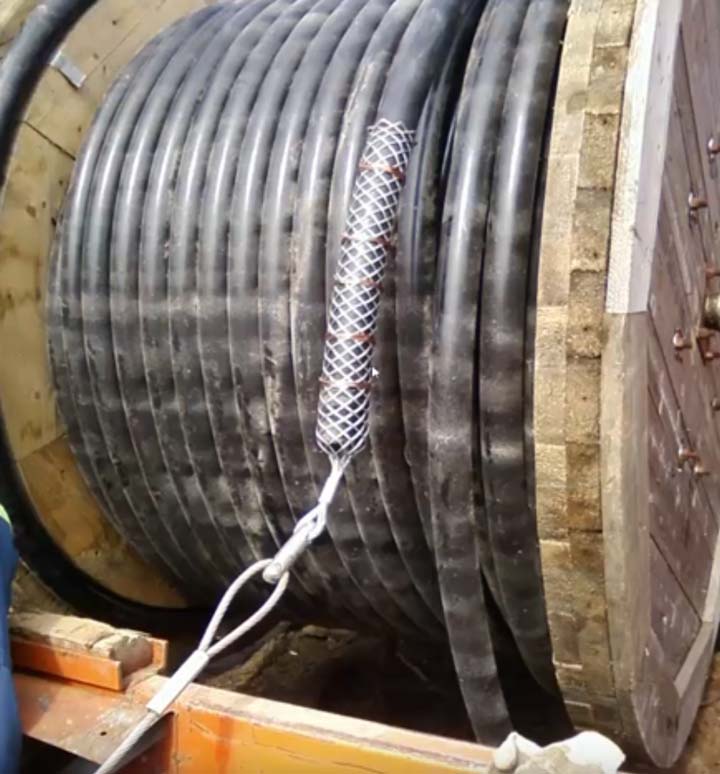

Схема подключения кабеля на барабане к тяговому тросу:

Заметьте, что на этом устройстве имеется динамометр, который контролирует усилие тяжения. Максимально допустимые усилия для кабелей СПЭ можно взять из таблиц:

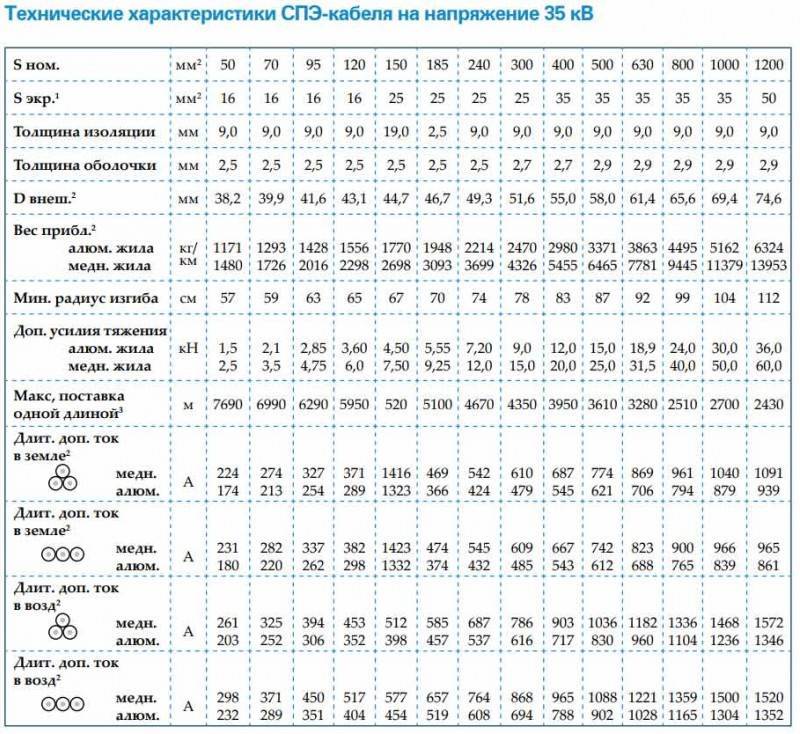

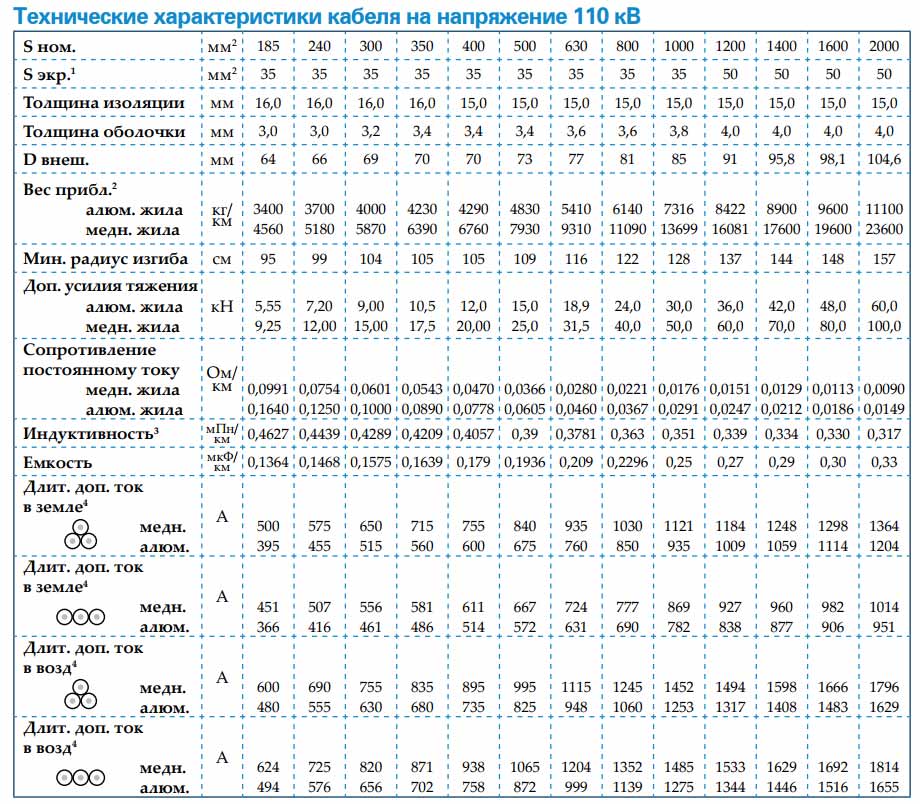

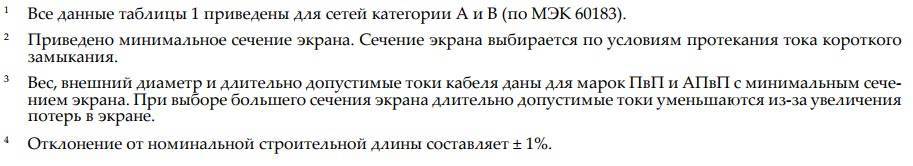

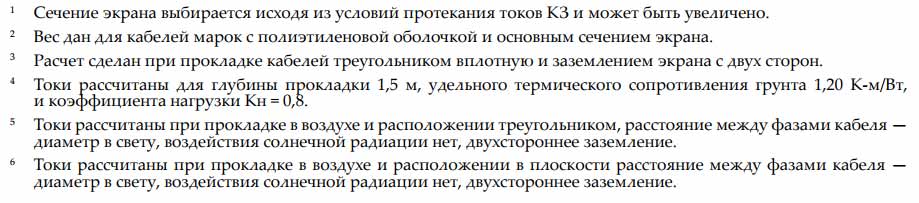

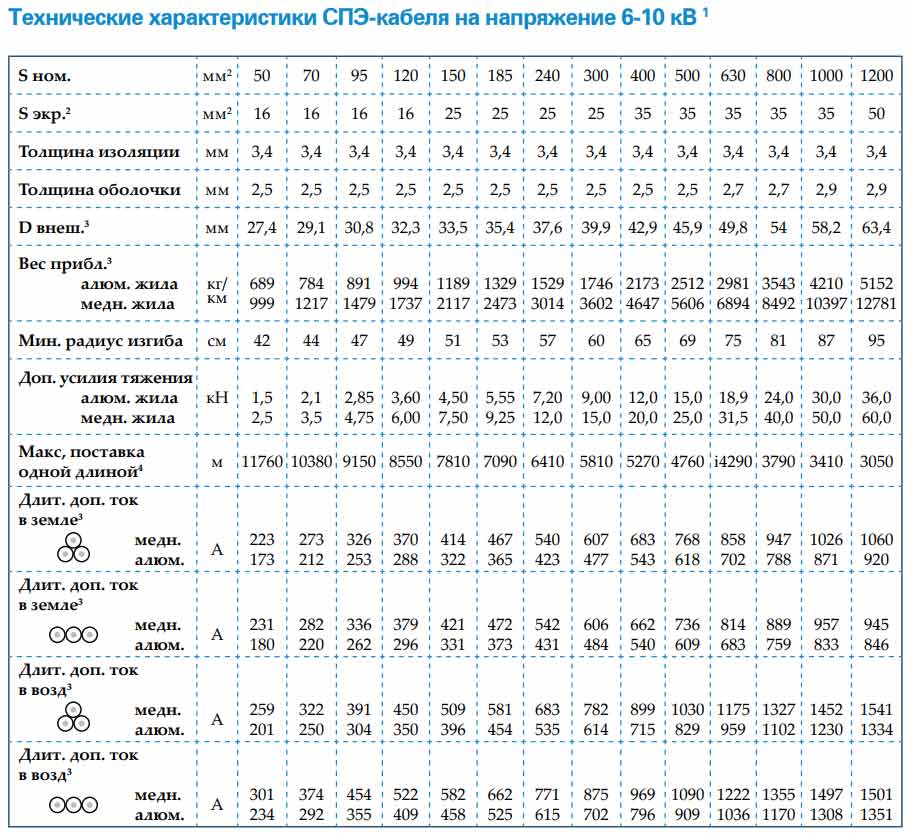

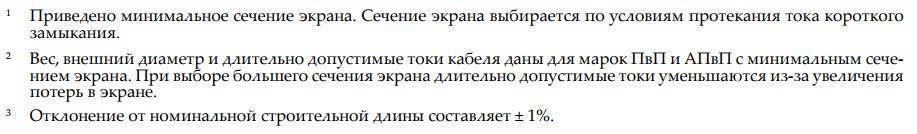

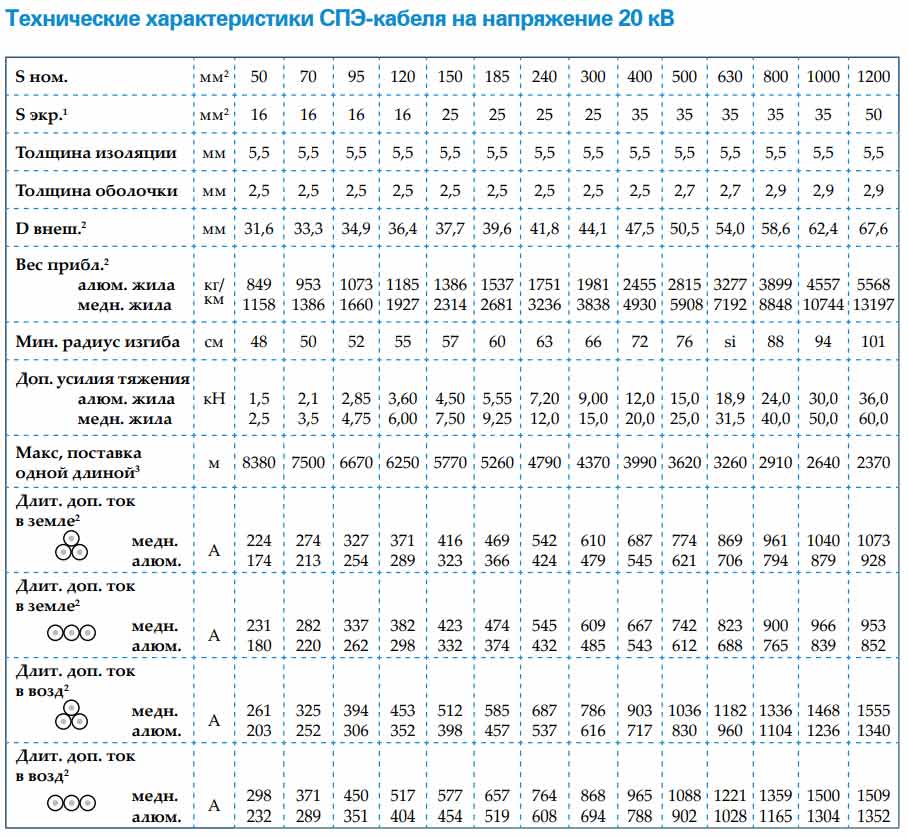

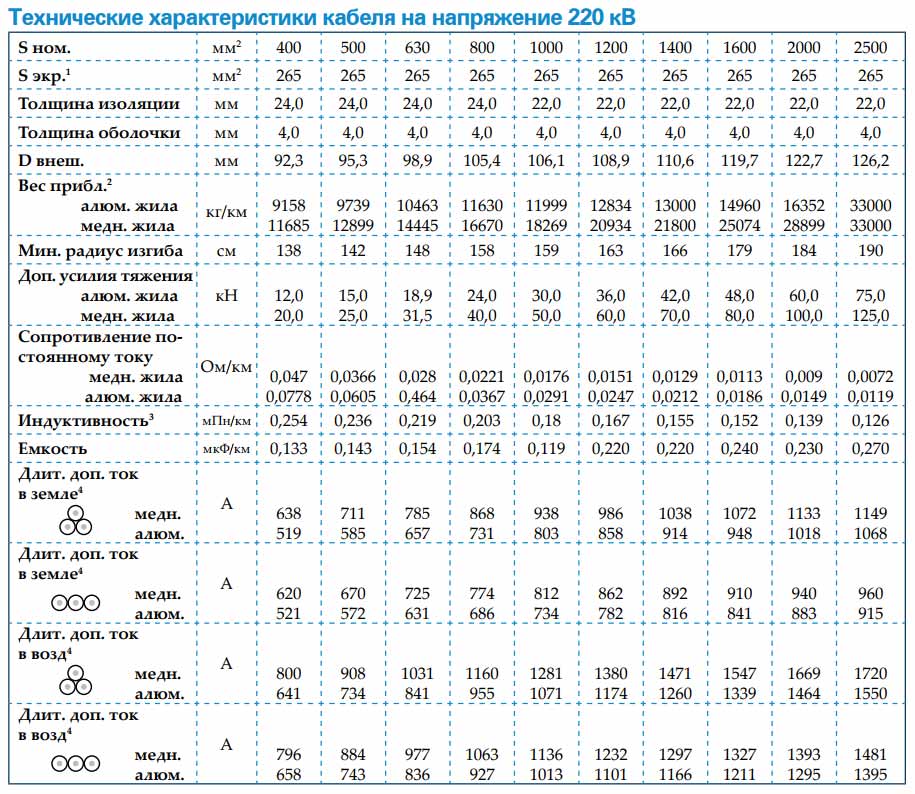

Технические характеристики для кабелей из сшитого полиэтилена на 6-10кв, 20кв, 35кв, 110кв, 220кв.

В современных монтажных организациях для монтажа используются тяговые лебедки оснащенные миникомпьютером, который автоматически контролирует тяжение и составляет протокол протяжки кабеля.

В таком протоколе указывают усилие тяжения, скорость и другие данные монтажа. Протокол входит в паспорт любой кабельной линии СПЭ.

На сложных трассах, при больших длинах, широко применяют подтягивающее устройство. Кабель проходит сквозь него.

Работать такое устройство должно синхронно с тяговой лебедкой. Достигается это путем соединения их цепей управления между собой.

Особенности монтажа ПВХ труб

Монтаж пластиковых труб своими руками выполняется методами:

  • холодной сварки;
  • диффузионной сварки.

Холодная сварка предполагает соединение трубы и муфты. Метод обеспечивает быстрый монтаж, надежное крепление элементов.

Сварка диффузионная предполагает расплавление поверхностей (внешней, внутренней) соединяемых частей и запрессовку оплавленных отрезков в завершение работы. Шов выдерживает нагрузку до 4,5 МПа. После соединения для демонтажа элементов потребуется разрезать трубу.

Подготовка

Монтаж ПВХ-трубы предваряют замер диаметров, длины, составление схемы соединений. При подготовке чертежа необходимо сформировать минимальное число соединений для долговечного использования конструкции. Схема проводки в зависимости от габаритов помещения может быть вертикальной либо горизонтальной. Соединение элементов выполняется под прямым углом. Необходимо рассчитать число фитингов, отводов, муфт.

Инструменты

Для монтажа труб из ПВХ требуются:

  • сварочный аппарат;
  • паяльник для пластиковых изделий;
  • перфоратор;
  • болгарка;
  • режущие приборы;
  • ключ разводной;
  • строительный уровень;
  • уплотнительные прокладки для резьбы.

При сварке пластиковых труб с фитингами необходимы:

  • защитные очки;
  • перчатки;
  • респиратор.

Монтаж вентиляционных каналов

Пластиковые трубы для монтажа систем вентиляции крепятся способами бесфланцевым либо фланцевым.

Соединение бесфланцевое выполняется с применением бандажа из стали листовой и реек металлических.

Для фланцевого крепления используются элементы, которые соединяются с участками вентиляционного канала на саморезы либо заклепки. Для герметичной стыковки применяются резиновые уплотнители.

При креплении габаритных вентиляционных труб необходимы траверсы и шпильки. Опорой для канала служат траверсы, предотвращают смещение шпильки. Для плотной фиксации применяют уплотнители из резины. Соединение герметично, оптимально для обеспечения тепло- и звукоизоляции.

Каналы с круглой формой сечений крепятся с использованием шпильки и хомута. Короткие отрезки вентиляционной системы соединяют без шпилек.

Соединение элементов с помощью перфорированной ленты универсально для пластиковых труб разных размеров. Однако конструкция неустойчива к вибрациям, деформированию.

Монтаж канализации

Монтировать канализационную систему внутреннюю необходимо после разметки расположения частей. Для герметичности требуется предварительная подгонка элементов, края элементов зачищают.

Монтаж стояка канализационного начинают с установки тройника в пол. В зафиксированный тройник устанавливается вертикальная труба. Затем элементы системы последовательно соединяются между собой. С помощью отвода трубопровод выводится к унитазу.

Части системы скрепляют хомутами для предотвращения деформирования комплекса. К системе подключаются сантехнические приборы, крепятся заглушки на резервных отводах.

После тестирования герметичности трубопровода и установки шумоизоляционных элементов трубопроводы закрывают панелями. Места стыковок и внешние покрытия обрабатываются герметиками с основой из силикона либо полиуретана.

Установка водопровода

Установка пластиковых трубопроводов в системах холодного водоснабжения выполняется 2 методами:

  • тройниковым;
  • коллекторным.

Тройниковая разводка предполагает последовательное соединение элементов. Метод требует небольшого числа труб, экономичен, эргономичен. Однако в системах со сменой усилий напора и несколькими точками водозабора способ не рекомендован.

Разводка коллекторного типа предполагает распределение потоков воды, направление жидкости по необходимому каналу. Распределительный узел покупается готовым либо собирается из элементов по схеме. Метод требует больших затрат на материалы.

Установка труб выполняется открытым либо закрытым методом.

Способ открытого соединения позволяет прокладывать трубы поверх стеновой панели. Способ подходит для труднодоступных мест.

При закрытом методе трубопроводные системы прокладываются за стеной либо перегородкой. Способ эстетичен, однако требует работ по отделке стен.

Правила установки ПВХ трубок для электропроводки

Только для обеспечения механической защиты кабелей производится монтаж негерметичного трубопровода. От других внешних воздействий провода защитит влаго- пыленепроницаемая конструкция.

Во избежание нагрева проводов от труб отопления размещение проводки должно быть ниже их уровня. Также не допускается соединять провода внутри изделий. В таких местах необходимо устанавливать электротехнические коробки.

В помещениях с повышенным уровнем влажности необходима установка уплотнителей в точках соединения труб. Если показатели влажности в норме, то это требование необязательно.

Наличие протяжки в гофрированной трубе для электропроводки требует особой внимательности к ее разрезанию, поскольку стальная жесткая проволока находится в изделии с некоторым натяжением.

В местах стыковки кабелей нужно устанавливать специальные коробки, так как соединения размещать внутри трубы нельзя

Для крепления трубы к стене либо потолку применяются алюминиевые или пластмассовые клипсы. Сначала помечаются расположения концов труб, а потом определяется трасса проводки, углы поворотов, точки фиксации, места нахождения коробов. Изгиб пластиковых труб возможен при 100 °С. Металлические элементы проводки заземляются и зануляются при помощи перемычек либо заземляющих гаек.

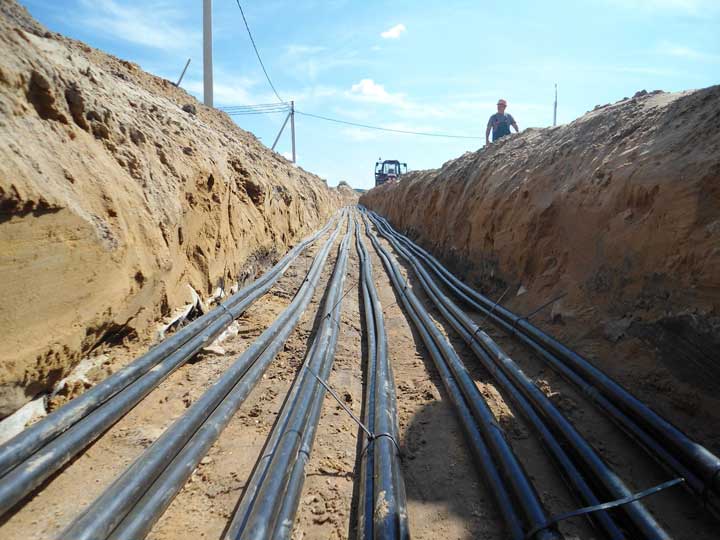

Способы укладки кабеля СПЭ в траншее

Однофазные кабеля из сшитого полиэтилена в траншею можно уложить 2-мя вариантами:

треугольником

в один ряд или плоскость

Основной способ это треугольник. В этом случае, образуется симметричная система и минимальные потери на взаимоиндукцию. Но самое главное – это экономия места, тем более это актуально в городских условиях монтажа кабелей СПЭ.

Укладка 3-х фаз производится поочередно. Причем, проложив эти три фазы, их сразу же необходимо увязать в треугольник, и только после этого приступать к прокладке остальных фидеров. Иначе вполне реально перепутать фазы разных КЛ.

По условиям прокладки, в стандартную траншею рекомендуется укладывать не более 6-ти кабельных линий СПЭ (шесть треугольников). Но если позволяет ширина трассы, то умещают и более.

А если прокладывать их в ряд, то поместится максимум 2 кабельных фидера.

При стесненных условиях, для защиты соседних кабелей, в качестве перегородок применяют вертикально стоящие железо-бетонные плиты. Высоты кирпича для этих целей не хватит.

Увязка однофазных КЛ 6-10кв СПЭ в треугольник производится ПВХ хомутами.

Могут применяться и другие приспособления. Самое главное, чтобы они были не магнитными.

Применение пластиковых труб для электропроводки

Трубы ПНД для электропроводки считаются материалами нового поколения, у которых присутствует целый ряд неподдающихся сомнению преимуществ, в сравнении с трубами из металла.

Трубы ПНД для кабеля имеют следующие преимущества:

  • высокая устойчивость к коррозии и химическим веществам;
  • продолжительное время эксплуатации (вплоть до 50 лет);
  • низкий вес, благодаря чему такие трубы легко перевозить и прокладывать;
  • нет надобности в дополнительной защите проводов;
  • попавшая внутрь трубы влага не начнет ее разрушать изнутри;
  • трубы небольшого сечения легко гнутся;
  • относительно невысокая стоимость материала;
  • можно собрать готовую систему, не имея особых знаний и умений по такому типу работ.

Гладкие трубы для электропроводок из ПВХ делаются методом непрерывной экструзии, и отличаются низкими показателями линейного расширения, жесткостью и устойчивостью. Такие трубы идеально подходят для прокладки электропроводки в бетонных конструкциях. Бывают ПВХ трубы сечениями 16-50 мм, при том, что их длина не превышает 3 метров.

Гладкие трубы предназначены для защиты кабеля от механических повреждений. Их можно укладывать в качестве открытой проводки по потолку из слабо- и негорючих материалов. Бывает множество разновидностей ПВХ труб: жесткие, гладкие, армированные и гофрированные. И все они отличаются своими особенностями, которые будут актуальными в каждом отдельном случае. К примеру, трубы с гладкими стенками используются для укладки и защиты проводов в стенах жилых зданий, а также сооружений административного и промышленного назначения. Главной их целью является получение предельно надежной системы электропроводки.

Гладкие одностенные ПНД трубы подходят для заливки бетоном, а также для прокладки их в кирпичных стенах. Соединение их осуществляется специальными тройниками, муфтами, отводами и так далее.

Положительные качества таких труб:

  • продолжительность эксплуатации не менее 50 лет;
  • не боятся низких температур;
  • сечение труб не меняется во время всего срока эксплуатации, на внутренних стенках не скапливаются какие-либо отложения, а на внешних не собирается влага;
  • отличная ровная поверхность труб, которую не нужно обрабатывать или вскрывать краской;
  • не представляют опасности для окружающей среды, плюс, с ними очень легко и безопасно работать;
  • небольшой вес и умеренная цена.

Сроки и качество эксплуатации

Срок службы таких труб сильно зависит от режима их эксплуатации. Большинство фирм – продавцов настаивают на периоде в пятьдесят лет. Это действительно так и будет, при условии, что система не эксплуатируется в предельно критических обстоятельствах. Что, в принципе, случается крайне редко, но и забывать об этом не стоит.

При значении «температура – давление» ниже указанных максимальных, вы легко сможете достигнуть такого долголетия.

С момента появления полимерных труб, в вопросах водоснабжения многое поменялось. Разговор идёт не только о технике монтажа и прокладки, но и об условиях эксплуатации. Что касается прокладки – следует провести гидродинамическую проверку до того, как вы засыпаете траншею или замуруете трубу в стену. В противном случае, ваш новенький водопровод, может устроить малоприятный сюрприз вам и вашим соседям снизу.

Упаковка, складирование, транспортировка.

Трубы ПВХ должны храниться на складе или других условиях, исключающих возможность их механического повреждения и действия прямых солнечных лучей. Допускается хранение на открытом складе в течение не более 3 месяцев с момента ее изготовления. Трубы необходимо складировать в горизонтальном положении на плоском основании без острых выступов и неровностей во избежание повреждения. Транспортировка труб должна осуществляться в горизонтальном положении. В процессе погрузки и разгрузки необходимо застраховаться от механических повреждений, не допускается применение стальных тросов. Трубы ПВХ не допускается сбрасывать, тянуть волоком по основанию, их необходимо переносить.

Нормы, технические условия.

Трубы гладкие жесткие из ПВХ для электропроводок
изготавливаются по ТУ 6-19-215-83
.Трубы жесткие гладкие из ПВХ электротехнические серые
.

Наименование товараТолщина стенкиЕд.измВ упак.Цена за м/п
1 Труба ПВХ гладкая D=16мм
(50х3метра)
1,2м1505.00
2 Труба ПВХ гладкая D=20мм
(50х3метра)
1,5м1506.90
3 Труба ПВХ гладкая D=25мм
(40х3метра)
1,5м1207.95
4 Труба ПВХ гладкая D=32мм
(30х3метра)
1,8м9013.95
5 Труба ПВХ гладкая D=40мм
(20х3метра)
1,9м6017.60
6 Труба ПВХ гладкая D=50мм
(10х3метра)
1,8м3022.50
7 Труба ПВХ гладкая D=63мм
(10х3метра)
2,4м2143.00
8 Труба ПВХ гладкая D=75 мм
(7*3метра)
2,5м2168,00

Поливинилхлорид – один из первых открытых и полученных полимеров. Сегодня из него производится масса различной продукции, в том числе и изоляционные кабеленесущие системы. Его применение в электротехнике обусловлено хорошими диэлектрическими и изоляционными свойствами. Современные электротехнические ПВХ трубы производятся в различных конфигурациях, каждая из которых рассчитана на применение в особых условиях и обладает отличительными свойствами.

Жесткие и гибкие трубы

Гладкие или жесткие электрические ПВХ трубы обладают большей продольной жесткостью, что обеспечивает жесткость все системы. Для монтажа таких труб необходимо меньше креплений, чем в случае с гофрированной трубой. Однако, для устройства изгибов и поворотов магистрали необходимо применять специальные аксессуары.

Гофрированная или гибкая пластиковая электротехническая труба представляет собой чередование окружностей разного диаметра. Такая конструкция обеспечивает определенный запас гибкости. Для монтажа кабеленесущих систем из гофры необходимо больше креплений, но практически отсутствует необходимость в дополнительных аксессуаров (за исключением монтажных коробок и переходников).

Использовать сильные стороны обоих типов электротехнических ПВХ труб помогает их комбинирование в пределах одной системы, что оптимизирует не только время прокладывания, но и цену готовой кабеленесущей системы. Так, обладающие продольной жесткостью гладкие трубы используются для устройства протяженных прямых участков, а гибкие – для участков со сложной конфигурацией.

Тяжелые и легкие трубы

Такое типовое разделение возникло из-за наличия разных способов прокладывания кабеленесущих систем. Так, трубы легкой серии предназначены для открытого прокладывания. Они более дешевы и обладают достаточным запасом прочности. Тяжелые трубы с утолщенными стенками применяются там, где необходима повышенная устойчивость к статическим механическим воздействиям, то есть, при скрытом прокладывании канала в бетоне или под штукатурными отделочными материалами.

Разнообразие диаметров

Большинство электротехнических ПВХ труб (за исключением продукции специального назначения) выпускается в диаметрах от 16 до 50 мм. Такое разнообразие необходимо для соблюдения техники безопасности. Выбор подходящего диаметра производится на основе соотношения площади сечения проводника к площади сечения трубы. Минимально допустимое значение составляет 3 к 7, где 3 – это площадь сечения проводника.

Таким образом, типовое разнообразие электротехнических труб позволяет собирать надежные и недорогие кабеленесущие системы. Комбинирование разных типов труб в зависимости от условий прокладывания конкретного участка – передовой и рациональный подход к монтажу изоляции.

Поливинилхлорид (ПВХ) обладает отличными техническими характеристиками, благодаря чему трубы из него крайне востребованы в строительстве. Трубы ПВХ для электропроводки полностью соответствуют требованиям, предъявляемым к такому виду изделий при прокладке электросетей: они обеспечивают простой монтаж, возможность замены кабеля в случае необходимости, надежную изоляцию и даже эстетичность. Какими еще преимуществами обладают ПВХ трубы для прокладки кабелей, какие разновидности присутствуют на рынке, и как произвести работы по их монтажу при обустройстве электроснабжения, вы сможете узнать из нашей статьи.

Основные виды труб

Специалистами выделяется большое количество видов труб для электропроводки, среди них: жесткая, гладкая, мягкая, армированная, гофрированная и т. д.

Гладкие изделия применяются при необходимости проведения открытой электрической проводки по стенам и потолку из слабогорючих или негорючих материалов. Характеристики таких ПВХ труб усилены снабжением дополнительной изоляции, а также механической защитой от повреждений кабеля.

Жесткие трубы ПВХ для электропроводки используются при надобности ведения электрических проводов в бетонной стене.

Согласно ГОСТ 18599-83 трубы классифицируют на 4 категории:

  1. тяжелые (Т).
  2. средние (С).
  3. средне-легкие (СЛ).
  4. нестандартные (Н).

Гофрированные изделия характеризуются переменным поперечным сечением. Благодаря наличию чередования тонкостенных участков меньшего диаметра и толстостенных – большего диаметра, существует возможность растяжения и изгиба таких труб под разными углами.

Трубы для электропроводки можно выбрать гофрированные или гладкие; протянуть кабель в последний вариант будет проще

Гофрированные трубы для электропроводки оснащены внутренней протяжкой – тонкой проволокой из стали. Они имеют две модификации: легкую и тяжелую, отличающиеся толщиной стенки.

Какие кабели и провода прокладываются в трубах (требования ПУЭ)

К типу проводов и кабелей, протягиваемым в металлических трубах, действующими нормативами каких-то особых требований не предъявляется. В соответствие с п.п. 2.3.42. ПУЭ такой способ прокладки допустим для следующих видов:

  • кабельные изделия в резиновой или пластмассовой изоляции;
  • те же виды кабелей, не имеющие дополнительной защиты (ее функцию выполняют стенки трубных заготовок);
  • кабельная продукция с большим числом оболочек.

При прокладке 3-хфазных силовых линий на основе четырехжильного кабеля корпус стального трубопровода допускается использовать в качестве нулевого проводника. Это допущение справедливо лишь при условии неразрывности их стенок на протяжении всей трассы. При выборе материала трубных заготовок допускается использовать следующие разновидности:

  • металлические (чугунные, стальные) изделия;
  • асбестоцементные трубы;
  • бетонные и керамические аналоги.

Не исключается и вариант применения пластиковых изделий. Выбор конкретного типа материала определяется рядом факторов, основные из которых – это близость грунтовых вод, контакт с агрессивными средами и наличие блуждающих токов.

Производство трубы для прокладки кабеля под землей.


Мы тщательно относимся к выбору вторсырья для производства технических труб ПНД для подземного кабеля. Каждый, у кого есть достаточное количество денег, смог бы запустить производство труб из гранулированного вторичного полиэтилена. Но не каждый сможет делать трубы качественно и в нужном объеме.

Мы ручаемся, что к делу подходим ответственно, взвешенно и с научным подходом. Отбираем гранулы ПЭ максимально приближенные по свойствам к первичному полиэтилену.

Используем современное оборудование и разработки для автоматизации производства. Постоянно контролируем стабильность технологического процесса на производственных линиях, чтобы получить качественные трубы для прокладки кабеля под землей с заявленными характеристиками. Такая оболочка станет надежной защитой любого кабеля (сетевого, инженерного, коммуникационного, силового) от негативного воздействия грунта.

Особенности электротехнических труб из поливинилхлорида

Труба электротехническая из ПВХ производится с помощью способа непрерывной экструзии. Такие изделия используются для проводки электросетей в зданиях различного назначения: жилых, производственных, а также при подземном монтаже электрокабелей. Они надёжно защищают провода от механических воздействий, попадания на них влаги и т. д.

Каналы из поливинилхлорида можно прокладывать подземным способом

В современных постройках стало популярным открыто располагать электротехнический трубопровод. Это позволяет в случае непредвиденной ситуации произвести быструю диагностику и ремонт коммуникации. Также ПВХ детали подходят для скрытой прокладки в кирпичных или бетонных стенах. Расположить электропроводку можно на полу, стене и потолке. Каких-либо категорических требований к рабочим поверхностям, на которые будет устанавливаться такая система, не существует. Монтаж можно выполнить даже на деревянный материал. Они обладают неплохими показателями термостойкости (от – 20˚С до + 90˚С), поэтому могут использоваться в неотапливаемых помещениях и на улице.

Кроме этого, поливинилхлорид довольно плохо горит, поэтому даже при возникновении в электросети короткого замыкания, пожара не произойдёт

Это очень важное качество, от которого может зависеть человеческая жизнь. По статистике 40% возгораний происходят именно в связи с замыканием в проводке. Гладкие электротехнические ПВХ трубы монтируют на ровных участках помещения

Размер таких изделий, как правило, не превышает 2 м.  В случае необходимости, можно самостоятельно разделить пластмассовое изделие на нужные отрезки. Стыковка отдельных деталей между собой происходит за счёт специальных соединительных элементов, которые продаются там же, где и трубы

Гладкие электротехнические ПВХ трубы монтируют на ровных участках помещения. Размер таких изделий, как правило, не превышает 2 м.  В случае необходимости, можно самостоятельно разделить пластмассовое изделие на нужные отрезки. Стыковка отдельных деталей между собой происходит за счёт специальных соединительных элементов, которые продаются там же, где и трубы.

Основные виды труб

Специалистами выделяется большое количество видов труб для электропроводки, среди них: жесткая, гладкая, мягкая, армированная, гофрированная и т. д.

Гладкие изделия применяются при необходимости проведения открытой электрической проводки по стенам и потолку из слабогорючих или негорючих материалов. Характеристики таких ПВХ труб усилены снабжением дополнительной изоляции, а также механической защитой от повреждений кабеля.

Жесткие трубы ПВХ для электропроводки используются при надобности ведения электрических проводов в бетонной стене.

Согласно ГОСТ 18599-83 трубы классифицируют на 4 категории:

  1. тяжелые (Т).
  2. средние (С).
  3. средне-легкие (СЛ).
  4. нестандартные (Н).

Гофрированные изделия характеризуются переменным поперечным сечением. Благодаря наличию чередования тонкостенных участков меньшего диаметра и толстостенных – большего диаметра, существует возможность растяжения и изгиба таких труб под разными углами.

Трубы для электропроводки можно выбрать гофрированные или гладкие; протянуть кабель в последний вариант будет проще

Гофрированные трубы для электропроводки оснащены внутренней протяжкой – тонкой проволокой из стали. Они имеют две модификации: легкую и тяжелую, отличающиеся толщиной стенки.

Зачем нужна гофра

Гофра – достаточно гибкая и длинная трубка. Главное ее достоинство то, что ее можно многократно изогнуть без помощи комплектующих и с минимальными трудозатратами.

Гофра благодаря своей конструкции довольно компактна и в то же время достаточно устойчива к механическим повреждениям.

Использование длинных трубок позволяет сэкономить на соединительных элементах и даже герметизировать провод внутри гофры.

Современные технологии отделки помещений гипсокартоном и подвесными потолками требуют прокладки коммуникаций в чехлах, в то же время гофру очень легко расположить за фальшстеной или потолком без лишних затрат на фитинги. Гофру можно легко закрепить на каркасе подвесных потолков и обшивке гипсокартоном – это значительно экономит усилия, и гофра для выполнения такого монтажа просто незаменима.

Незаменим гофрорукав и при прокладке проводов и кабелей в грунте – гофре не страшны небольшие просадки почвы, длинную трубку можно легко загерметизировать и оградить кабель от попадания почвенной влаги.

Особенности установки

Монтаж проводов внутри жестких ПВХ труб осуществляют с небольшим наклоном, если коммуникации прокладывают открытым способом. Наклон необходим для удаления возможного конденсата внутри трубы. Если монтаж проводят закрытым способом, то трубы монтируют строго горизонтально. Образующийся конденсат удаляют через распределительные коробки.

Монтажные работы допустимо проводить при температуре от -5 до 25 градусов. В процессе подготовки к работам и в ходе них требуется соблюдать нормы пожарной безопасности, технику безопасности личную и установленную для работ этого типа. К монтажу электросетей допускаются специалисты, прошедшие аттестацию. В условиях производства все допуски фиксируют в специальных журналах ежедневно.

Характеристики электротехнических ПВХ труб

Поливинилхлорид в качестве материала для труб, используемых для прокладки проводов, почти идеальный материал:

  • ПВХ не проводит электрический ток.
  • Не искрит, не поддерживает горение – защищенные провода можно прокладывать по конструкциям из горючих материалов.
  • При необходимости провода можно загерметизировать внутри трубы.
  • Трубы бывают прямые и прочные, бывают гибкие гофрированные.
  • Для монтажа систем из труб производится множество фитингов, коробок, комплектующих, соединений, окронштейнов – не надо изобретать велосипед при монтаже.
  • Трубы имеют небольшой вес, легко режутся, легко монтируются.

Захват кабеля

Для захвата конца кабеля при тяжении, можно использовать два приспособления:

чулок изготовленный из стальных проволок

клиновой захват

Клиновой захват цепляется за оголенную токоведущую жилу. Прокладка кабеля в трубах с его использованием запрещена. Дело в том, что в трубах, зачастую встречаются остатки воды.

Они там появляются в результате промывки, после проколов под землей.

Кроме того, при дождливой погоде, также запрещено протягивать кабель СПЭ с помощью клинового захвата.

Поэтому в 90% случаев используется чулок. Сначала на конец КЛ устанавливается капа, а уже затем, на нее одевается сам чулок.

Поверх чулка наносится несколько витков бандажей. Бандажи выполняются либо медной, либо стальной (не магнитной) проволокой. Количество бандажей – минимум 5шт.

При протяжке, несколько из них могут разрушиться. Остальные должны удержать чулок в натянутом состоянии. Поставите меньше, они все оборвутся и кабель у вас при прокладке, может застрять посередине трубы.

Придется вытягивать его обратно, перетаскивать трос и начинать все по новой.

Есть специальные чулки, предназначенные для закрепления одновременно на трех однофазных кабелях. Правда, у вас должна иметься возможность протягивать три фазы СПЭ одновременно.

Правило ограничивающее такой монтаж – не более двух поворотов по трассе, с углом максимум в 30 градусов.

Еще имеются промежуточные чулки. Они представляют из себя разъемную сетку, которая накладывается на кабель. Далее все это скрепляется тросом, вплетенным в эту сетку.

Такой крепежный захват можно одевать в любом месте кабеля без риска его повреждения. Применяется это для установки в середине КЛ вспомогательной лебедки, с целью соблюдения допустимых усилий тяжения.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
