Схемы холодного водоснабжения
Теперь давайте познакомимся со схемами автономного водоснабжения и требующимся для их реализации оборудованием. Они вполне предсказуемо определяются источником воды.
Видео в этой статье поможет вам узнать больше о том, как и чем выполняется монтаж водоснабжения в частных домах.
Колодец
- Какой должна быть схема монтажа водоснабжения дома при подаче воды из колодца или неглубокой скважины?
При глубине зеркала воды не больше 8 метров для ее подачи в дом нужны:
| Изображение | Описание |
Станция водоснабжения | Насосная станция. Так называется комплект из установленных на общей станине поверхностного центробежного насоса, мембранного гидроаккумулятора и автоматического реле с датчиком давления. Гидроаккумулятор сглаживает скачки давления и позволяет насосу простаивать при незначительном расходе воды, а реле отвечает за включение и выключение насоса при достижении пороговых значений давления. |
Всасывающий патрубок — полиэтиленовая труба | Всасывающий патрубок. Это должна быть жесткая труба (например, полиэтиленовая) с диаметром, равным диаметру всасывающего патрубка насоса (у младших моделей с производительностью до 100 литров в минуту — 25 миллиметров). |
Внутренности пружинного обратного клапана | Обратный клапан. Он ставится на всасывающий патрубок и исключает слив воды из водопровода и гидроаккумулятора при отключении насоса. |
Фильтр с нержавеющей сеткой | Фильтр механической очистки. Он монтируется перед обратным клапаном и исключает попадание в насос и далее в водопровод песка и частиц грунта. |
Ввод смонтирован полиэтиленовой трубой на компрессионных фитингах | Ввод водоснабжения. Он укладывается в грунт ниже уровня промерзания. Чаще всего для монтажа ввода используются напорные трубы ПНД (из полиэтилена низкого давления): благодаря своей эластичности они переносят подвижки грунта и даже замерзание в водопроводе воды. |

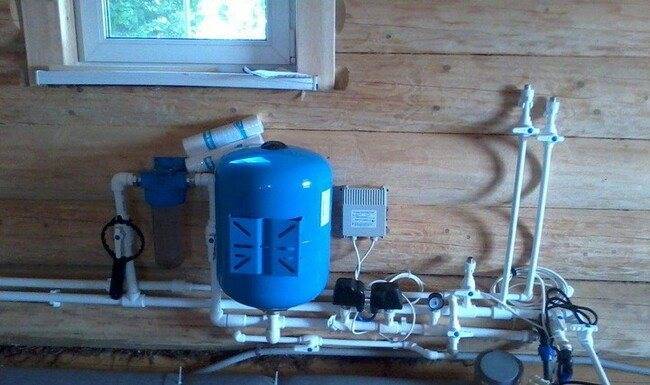

Насосная станция установлена в подвале дома
Скважина
- Как выполнить монтаж водоснабжения в загородном доме, если в качестве источника воды используется артезианская скважина?
В этом случае для подъема воды потребуется погружной насос. Если в случае насосной станции глубина всасывания ограничена атмосферным давлением (именно оно вытесняет воду во всасывающий патрубок, когда в нем создается разрежение), то напор на выходе погружного насоса определяется только его характеристиками. Многоступенчатые скважинные насосы способны поднять воду на высоту в десятки и даже сотни метров.
Скважинный насос Вихрь СН-50
Кроме насоса, для организации водоснабжения понадобятся:
Уже знакомый нам обратный клапан. Он монтируется на выходном патрубке насоса, и выполняет ту же функцию, что и в случае насосной станции — исключает слив воды после отключения насоса;
На фото хорошо виден обратный клапан после насоса
Гидроаккумулятор, создающий запас воды в несколько десятков литров. Чем больше емкость мембранного бака, тем реже включается насос. Бак подключается к любой точке водопровода;
Горизонтальный гидроаккумулятор
Реле давления, отвечающее за подачу и отключение питания насоса.
Реле давления
Емкость
- Как организовать автоматическое наполнение резервной емкости при подаче воды по графику?
Для этого достаточно подключить емкость к летнему водопроводу, и установить на ее заливном патрубке поплавковый клапан.
Поплавковый клапан в емкости для воды
- Как обеспечить подачу воды из емкости в водопровод?
Самый простой способ — установить резервный бак на чердаке дома.
Такая схема водоснабжения энергонезависима, надежна, но имеет ряд довольно неприятных особенностей:
Чердак должен быть отапливаемым, иначе в первые же ночные заморозки вода в баке замерзнет;
Утепление накопительной емкости
Напор воды в водопроводе будет равен высоте бака над точкой водоразбора. Между тем при напоре менее трех метров подключенная к системе водоснабжения бытовая техника (проточные водонагреватели, стиральные машины и т.д.) просто-напросто не включится;
Емкость должна быть как минимум на три метра выше верхней точки водоразбора
Запас воды будет ограничен прочностью балок перекрытия. Ставить на деревянные балки резервуар объемом в несколько кубометров — очень сомнительная идея.
- Существует ли схема водоснабжения из емкости, лишенная перечисленных недостатков?
Схема водоснабжение с подачей воды насосом из накопительного бака
Подключение станции к баку
Как обеспечить давление и напор в трубопроводе
Давление в системе – очень важная часть водопровода. Без этого водяной столб не поднимется. Чтобы давление всегда сохранялось на уровне 2–3 кг, стоит позаботиться об установке расширительного бака и автоматического клапана для его сброса.
Когда открывается кран в смесителе, жидкость начинает поступать из расширительного бака соответственно давление в трубе падает и клапан срабатывает на включение насоса, так вода поступает без задержки прямо в систему. Этот процесс абсолютно автономен и автоматичен.
Совет: при круглогодичном использовании водоснабжения ее нужно несколько раз в году подвергать проверке. В начале и в конце зимнего сезона следует полностью проверить видимые стыки трубопровода и опрессовать систему. Именно опрессовка трубы перед холодами позволит избежать проблем с утечкой воды и не допустить аварийной ситуации.
Состав системы
Обе схемы водопровода состоят из следующих компонентов:
- источник добычи воды;
- насосная установка;
- гидроаккумулятор (накопительный бак);
- разветвительный тройник, который разделяет объем воды на потребительские и хозяйственные нужды (полив, мойка машин, баня);
- система очистительной фильтрации;
- водонагреватель и распределительный бойлер;
- тройник, направляющий воду в холодный и горячий трубопроводы;
- трубы.
Водопровод в частном доме состоит из совокупности этих элементов. Исключениями могут стать гидроаккумулятор (если источник и насос способны обеспечить нужное количество воды при необходимом давлении), и первый разветвительный тройник, разделяющий воду для потребления и хозяйства (его может не быть, установку такого производят при необходимости).
Центральный водопровод: достоинства, недостатки, подключение
Присоединение к общим устроенным путям подачи воды имеет ряд плюсов:
- нет необходимости проводить изыскательские работы по обнаружению источника;
- вода в них соответствует санитарным нормам (по крайней мере, должна);
- затраты на врезку в центральный узел незначительны;
- в доме будет гарантированный напор воды.
Эти достоинства в пределах многих местностей весьма условны: имеют место устаревшие коммуникации, что влечет за собой как снижение напора из-за накопления на стенках трассы минеральных солей и ржавчины, так и временные отключения воды из-за периодических ремонтов поломанных каналов. Из-за недолжного качества труб на магистрали вода получает повторное загрязнение, что приводит к необходимости ее фильтрации и очистки. Также к недостаткам можно отнести вопрос оформления разрешительной документации, который может занять продолжительное время.
Виды и способы водоснабжения частного дома
С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:
Централизованное водоснабжение дома
По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.
Подключение дома к центральному водоснабжению
Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:
обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;
получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);
получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;
проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;
выполнить тестирование системы.
Преимущества центрального водоснабжения: удобство, простота.
Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.
Автономное водоснабжение дома
Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.
Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:
доставка воды: привозная, грунтовая, из открытого источника;
подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.
Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.
Использование емкости (бака для воды)
Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.
Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.
Самотечная система водоснабжения – схема подачи воды из накопительного бака
В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.
Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.
Использование автоматической системы подачи воды

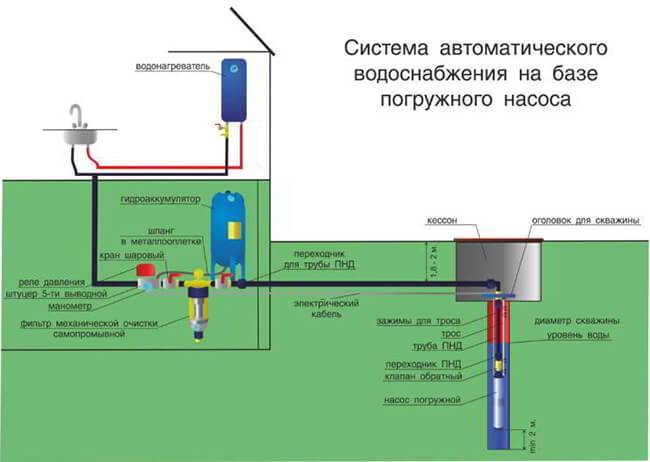

Схема автоматического водоснабжения частного дома
Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.
Именно о ней и поговорим более подробно.
Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:
1. Вода из открытых источников
Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»
Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».
Схема разводки труб: коллекторная или последовательная
Независимо от того, какой источник водоснабжения был выбран, подбирается оптимальная для объекта схема разводки труб: последовательная или коллекторная разводка труб системы водоснабжения
При проектировании сети необходимо обратить внимание на приведенные ниже факторы:
- количество проживающих в доме людей;
- периодичность нахождения в доме;
- интенсивность использования воды.
Тройниковая (или последовательная) разводка труб от нагревателя, магистрали или стояка проходит путем подключения сантехнического оборудования друг за другом. Таким образом, на монтаж системы уходит минимальное количество материалов и времени, однако у данного способа подключения есть два существенных недостатка:
- Неравномерное давление в системе при одновременном использовании несколькими пользователями. То есть, например, при включении воды в ванной или на кухне нормальный напор воды будет только в кране, находящемся ближе к источнику.
- Для ремонта отдельного элемента системы необходимо полное отключение водоснабжения здания.
Пример последовательного соединения труб.
При коллекторном (или параллельном) подключении трубы к точкам забора подводятся непосредственно от распределяющего коллектора (индивидуальные распределители предусматриваются для горячей и холодной воды). Коллекторная разводка позволяет всем пользователям постоянно получать стабильный напор воды вне зависимости от количества одновременно включенных сантехнических приборов. Главный недостаток данного способа – большое количество труб, которые сложно и дорого спрятать.
Коллекторная разводка трубопроводов по полу.
В последние годы все более популярна комбинированная разводка труб водоснабжения, при которой короткие линии монтируются последовательно, а позже собираются в коллектор. Данный способ является бюджетной альтернативой параллельному подключению труб. Ведь при нем материала на монтаж уходит значительно меньше, а в случае поломки достаточно отключить водоснабжение тольо одной короткой ветки.
Подготовительные мероприятия
Схема подвода воды в дом из скважины, расположенной на участке, предполагает использование следующего оборудования:
- Насосная станция.
- Система для очистки поднимаемой воды, которую нужно установить на подающей трубе.
- Водонагреватель и накопитель воды для обеспечения полного объема горячей воды.
В системе водоснабжения для подачи воды из скважины могут использоваться насосы двух видов:
- Погружной насос, который опускается непосредственно в скважину и способен поднимать воду с глубины 200 метров.
- Поверхностное оборудование работает на поверхности земли, поднимает воду с глубины не более 9 метров. То есть, это насос для скважины не погружной, его не опускают под воду.
Металлопластиковые трубы
Разводка труб, выполненных из металлопластика, как уже было сказано выше — наиболее подходящий вариант для людей, которые хотят выполнить всю работу самостоятельно. Металлопластиковые детали состоят из 3 слоёв: наружного полимерного, среднего металлического (как правило, это алюминиевая прослойка) и внутреннего полимерного.
Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях
Металлопластиковая коммуникация монтируется двумя способами:
- С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
- С использованием обжимных фитингов.
Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.
Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.
Устройство водоснабжения бани
Схема водоснабжения бани и дома состоит из следующих элементов:
- насос;
- датчик давления;
- гидроаккумулятор (не позволяет воздуху проникать в систему);
- кран байпаса – необходим для слива воды из системы;
- реле давления;
- обратный клапан;
- нагреватель воды;
- система защиты нагревателя воды;
- кран слива бойлера;
- фильтр.
Выбор насоса
источником воды могут быть атмосферные осадки
Подается ли вода в баню из колодца или скважины, в любом случае требуется насосная станция. В схемах и проектах водоснабжения деревенской бани используются погружные и вытяжные насосы. Тип насоса выбирается в зависимости от глубины залегания воды
Также следует обратить внимание на диаметр скважины и расчетное давление воды в системе. Специалисты рекомендуют остановиться на моделях с гидроаккумулятором. Из колодца или скважины в систему водоснабжения бани вода подается через выводную трубу
В колодец труба должна входить ниже отметки промерзания грунта, место входа герметизируют. Многослойная гидроизоляция выполняется из фиброрезины, силикона, жидкого стекла и плиточного клея для наружных работ
Из колодца или скважины в систему водоснабжения бани вода подается через выводную трубу. В колодец труба должна входить ниже отметки промерзания грунта, место входа герметизируют. Многослойная гидроизоляция выполняется из фиброрезины, силикона, жидкого стекла и плиточного клея для наружных работ.
Выбор труб
при необходимости пластиковые трубы можно комбинировать с металлическими
Выбор своими руками труб для разводки водоснабжения зависит от того, используется ли баня только летом или круглый год. Если баня функционирует только в теплое время года, можно сэкономить на трубах и использовать гибкие шланги (для прочности возьмите армированные). Их очень легко соединять между собой с помощью переходников.
Лучший материал для одновременного водоснабжения бани и дома это полипропилен. Хотя своими руками водоснабжение в бане из полипропилена собрать будет не просто – потребуется специальный паяльник. Между собой полипропиленовые трубы герметично соединяются специальными переходниками. Существуют трубы, армированные стекловолокном или фольгой. Оба варианта хороши для водоснабжения бани.
схема нагрева воды дровяной печью
Если баня расположена недалеко от жилого дома, можно подвести трубу горячего водоснабжения от основного котла. Трубу следует тщательно утеплить вспененным полиуретаном. Чаще горячее водоснабжение в бане организуют автономно.
Чтобы обеспечить баню горячим водоснабжением, можно установить дровяную печь. В печь встраивается бак из нержавейки и облицовывается кирпичом. Нагретая вода будет долго сохранять температуру. Но современные владельцы бань предпочитают более продвинутые водонагреватели накопительного или проточного типа.
Пошаговый алгоритм работ
Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:
Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:
- выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
- выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.
Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным
Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны
Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов
Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.
Демонтаж старой коммуникации и прокладка новой
Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты
Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.
Выбор труб
Насос в скважине подключается трубой ПНД. После оголовка скважины и до дома можно использовать ПНД или металлопластиковые. В южных регионах обвязку в приямках можно выполнить полипропиленовой трубой. Но следует учитывать, что при отрицательных температурах, в полипропилене происходят процессы изменения структуры материала, появляются микротрещины по поверхности трубы, значительно сокращается срок службы, трубы становятся хрупкими.
Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…
Диаметр патрубка для подключения насоса определяет и диаметр присоединяемой трубы. Как правило, это 32 мм. Для подключения жилого дома с семьей до 6 человек, достаточно трубы с внутренним диаметром 20 мм. Нужно учитывать, что у пластиковых труб указывается наружный диаметр, а толщина стенок труб у разного производителя различная. Поэтому пластиковую трубу выбирают 25-26 мм. Однако не лишним будет подключение дома трубой 32 мм.
Устройство водопровода в доме выполняют полипропиленовыми трубами. Нужно учитывать их назначение по температуре носителя, при выборе для горячей воды от водонагревателя.
Обустройство кессона
Польза от кессона:
- Защищает систему от перемерзания.
- Предотвращает попадание в скважину грызунов, талых вод, песка, мусора и т.д.
- Здесь можно компактно разместить оборудование.
Установка кессона позволяет не выводить на поверхность конец скважины, а сделать отвод ниже уровня промерзания грунта. Его размеры должны позволять человеку, при необходимости, спуститься к скважинному оборудованию, то есть полтора метра в поперечнике – оптимальный вариант.
Яма, которую готовят под кессон, должна быть большего диаметра и глубиной 2-3 м. Скважинная труба внутри кессона выступает на полметра. Если она больше – обрезают. Дно делается из щебня или песка, после чего, заливается бетоном.
На глубине 2 метров роется траншея к дому.
Верхний край кессона может выступать над уровнем земли не более чем на 30 см. Сверху монтируется люк, утеплённый, например, пенопластом.
Кессон пластиковый
Кессоны продаются готовые, но можно сделать его самостоятельно. Лучше всего залить бетон или использовать бетонные кольца. В крайнем случае применяется и кирпич
Важно не забыть оставить боковое отверстие для вывода труб!
Чтобы сделать качественную гидроизоляцию стенок кессона, их нужно сначала обмазать горячим битумом, а потом приклеить рулонную гидроизоляцию.
Подключение насосной станции
Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.
В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет. Возможен также вариант с установкой погружного насоса прямо в скважину.
Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом
Принципиальная схема подключения насосной станции
Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме
Есть 2 способа, которыми можно проводить подключение – последовательно, один за другим и параллельно, когда все включены одновременно. Что делать у себя – зависит от того, сколько человек проживает, постоянно они находятся или периодически, насколько интенсивно используется водопровод.
В некоторых случаях применяется смешанный тип, когда все смесители подключаются через коллектор-объединитель, а все остальные элементы должны быть присоединены последовательно.
Если подключение будет последовательным
Выглядит это как поочередное подведение труб, которые ведут от стояка или водонагревательного устройства к сантехнике и кранам. Сначала отводятся общие, а потом уже от них через тройники уходят ветки к местам, где будет потребляться влага.
Это более экономный способ, его часто задействуют в квартирах и небольших домах. Суть экономии в малом количестве материалов, а сам монтаж упрощен. Система будет компактной, ее проще спрятать под отделку.
Серьезный недостаток заключается в том, что если горячей жидкостью пользуются одновременно несколько человек, то в наиболее удаленной из точек напор будет значительно ниже, чем в других.
Еще один минус в том, что если потребуется что-то из сантехнических устройств отремонтировать или подключить, то понадобится отключать от снабжения все жилье целиком.
Именно поэтому мы рекомендуем в частных жилищах с высоким потреблением проводить другую схему, чтобы избежать проблем с функционированием.
Если подключение будет происходить параллельно
Этот вариант основывается на том, что сами трубы идут от главного коллектора к точкам, где будет происходить водозабор. Для каждой из линий ставят отдельные узлы.
Придется прокладывать намного больше трубных линий, соответственно, появятся затруднения при их маскировке. И любая часть с краном или техникой будет иметь стабильный, не меняющийся напор, даже если одновременно задействовано несколько сантехприборов и кранов. Изменения в напоре будут минимальными, давление будет ровным.
Коллектором называют устройство, у которого один ввод и от двух и более выводов. Их количество будет зависеть от того, сколько узлов и техники использует источник.
MBFT-75 Мембрана на 75GPD
SF-mix Clack до 0,8 м3/ч
SF-mix Runxin до 0,8 м3/ч
Для ХВС это делается перед входом в помещения, а для ГВС – сразу после водонагревательного изделия. Перед коллектором ставится очистной фильтр и редуктор, который будет контролировать давление.
Организация автономного водоснабжения
Если центральный водопровод отсутствует, то водоснабжение частного дома своими руками организуется из индивидуального источника. Работы можно разделить на несколько этапов:
- Обустройство и раскачка скважины или колодца.
- Монтаж наружного водопровода.
- Устройство внутренней части инженерной системы.
Наиболее функциональный способ провести воду в частный дом своими руками, использование автоматической системы. В нее входят:
- источник водозабора;
- насосное оборудование;
- гидроаккумулятор;
- фильтры;
- автоматика;
- сеть трубопроводов;
- запорная арматура;
- водонагреватель.
Схема водоснабжения из скважины
Вода, которую качает погружной или поверхностный насос подводится к дому пластиковыми трубами. Для обеспечения постоянного давления устанавливается мембранный бак. В него нагнетается жидкость, а после ее разбора поплавковый механизм включает насос для повторного наполнения. Ввод воды в дом осуществляется трубами, проложенными канаве глубиной более 1,2 м. В процессе монтажа соблюдается уклон в сторону колодца.
Монтаж насосного оборудования в скважину
Перед тем как завести воду в дом в первую очередь на выходном патрубке насоса требуется установить обратный клапан, который защитит устройство от гидроударов. Далее нужно зафиксировать обжимную муфту и выполнить ее соединение с внешней частью трубопровода. Крепежные проушины можно использовать для погружения насоса в скважину, для этого нужно взять трос из оцинкованной проволоки в пластиковой оплетке, вставить в проушины и закрепить металлическими хомутами. Далее к тросу прикрепляют трубу, а через 2 метра от нее фиксируют кабель питания. Всю конструкцию опускают в скважину, при этом насос должен располагаться на высоте примерно 1 метр от дна. Чтобы добиться такого результата, нужно опустить насос на дно, сделать метку на тросе, затем поднять оборудование на 1 метр от этой метки.
При обустройстве водопроводной системы необходимо вы делить время на проведение теплоизоляционных и гидроизоляционных работ, особенно в месте ввода воды в дом от скважины. Непосредственно трубу также нужно утеплить и защитить от воздействия влаги.
В одном отсеке емкости находится вода, другой отсек заполнен воздухом. Для регулировки напора воды из насоса перед гидроаккумулятором устанавливают реле давления. Кроме того нужно сдать воду в лабораторию для проведения соответствующей экспертизы, затем продумать систему очистки воды и приобрести для этой цели фильтры.
Внешний (наружный) водопровод
Здесь три варианта, зависящих от источника водозабора.
- Если дачный водопровод подключается к центральному. Для чего определяется точка подключения, а дальше трубная разводка идет под землей до дома. Основное требование к этой схеме – это прямолинейность прокладки труб, чтобы снизить расходы на ее приобретение, второе – это утепление разводки путем укладки труб в утеплительные цилиндры, изготавливаемые из полимерных материалов вспененного типа. Хотя можно использовать и любые другие утеплители.
- Колодец. Самый простой вариант организации водоснабжения частного дома. Выкапывается вручную колодец глубиною до 10 м, формируется его ствол, куда опускается насос. А уже от него до дома протягивается труба, делается это точно так же, как и в случае с подключением к центральному поселковому водопроводу.
- Скважина. Все то же самое, что и с колодцем. Правда, необходимо отметить, что из скважины вода – это жидкость высокого качества и чистоты, и в необходимых объемах. Одна скважина может обеспечить водой даже несколько частных домов.
Водопровод из колодца или скважины
Есть несколько интересных моментов, которые касаются возможности избежать больших расходов, обустраивая внешний водопровод. Во-первых, и скважину, и колодец можно соорудить внутри дома. Это придется делать до начала строительства здания. Таким образом, внешний водопровод переходит в категорию внутреннего. А значит, есть возможность хорошо сэкономить на разводке труб по улице.
Второе касается скважины. Можно поверх ее ствола установить кессон, в который поместятся и насос, и гидроаккумулятор, и блок автоматики, и часть фильтрующих элементов, и несколько задвижек или вентилей. То есть, внешняя часть водопроводной сети может быть сложной в плане увеличения установленного в ней оборудования.
Кессон для скважины
ГВС
- Какие приборы можно использовать для нагрева воды?
| Изображение | Описание |
Подключение двухконтурного котла | Двухконтурный газовый котел или газовая колонка привлекают дешевизной производимой ими тепловой энергии: ее киловатт-час обходится всего в 50-70 копеек. Недостаток решения — в сравнительно низкой точности регулировки температуры воды у младших моделей. Кроме того, магистральный газ есть далеко не везде. |
Проточный нагреватель подключен к смесителю вместо лейки душа | Проточный электрический нагреватель компактен, более чем недорог, но создает значительную нагрузку на проводку: даже младшие модели потребляют не меньше 3,5 кВт. |
Подключение электробойлера | Электрический бойлер обеспечивает стабильную температуру горячей воды при умеренной потребляемой мощности (от 1 до 3 кВт). Его главный недостаток — теплопотери через изоляцию бака: даже в отсутствие расхода воды 2-3 киловатт-часа электроэнергии в сутки уходят только на поддержание ее стабильной температуры. |
Косвенник можно подключить к котлу любого типа | Бойлер косвенного нагрева — наиболее универсальное решение. Он может использоваться с любым отопительным котлом. Его теплообменник подключается параллельно отопительному контуру. |
Самодельный коллектор на крыше дома | Солнечные коллекторы пользуются спросом, прежде всего, в теплых и солнечных регионах страны. За сутки коллектор площадью 2 квадратных метра может вырабатывать до 10кВт·ч абсолютно бесплатного тепла. |
