Как работает насосная станция Джамбо

Как работает дренажный насос

Дренажный насос работает просто:

• мотор приводит в движение крыльчатку, закрепленную на валу;
• пластины крыльчатки разгоняют жидкость внутри корпуса насоса;
• под действием центробежной силы жидкость поступает в выпускное отверстие;
• освобожденное место тут же занимает жидкость, поступающая через входное отверстие.

Отверстия располагаются на разном уровне. Это зависит от типа насоса: погружного, поверхностного. Погружные забирают воду снизу, а не сбоку.

Видео: дренажные насосы Джилекс ↑

Незапланированный ремонт своими руками или в мастерской не понадобится, если соблюдать нехитрые правила эксплуатации оборудования, подробно изложенные в этом видео-ролике производителя. В нем так же рассказывают о принципе работы устройств.

Правила выбора насосного оборудования

Эффективность работы автономной системы водоснабжения с принудительной подачей воды зависит от соответствия технических характеристик используемого насосного агрегата условиям водопользования. Для этого необходимо еще до заказа оборудования произвести тщательный анализ всех нюансов предстоящей эксплуатации. Если перед вами встал вопрос, какой скважинный насос лучше выбрать, учитывайте следующие критерии:

• дебит скважины и объем потребления воды, максимальное количество включений в час;
• температуру перекачиваемой жидкости;
• параметры существующей электрической сети;
• качество воды, наличие и размер механических примесей;
• возможную глубину погружения для агрегата погружного типа.

Одним из самых популярных скважинных насосов компании «ДЖИЛЕКС» является погружной агрегат центробежного типа «ВОДОМЕТ». Данное оборудование выпускается в нескольких модификациях, что позволяет выбрать устройство с оптимальными техническими характеристиками для конкретных условий использования. Каждая модель отличается высокой надежностью, неприхотливостью, экономичностью, имеет высокий КПД. При выборе воспользуйтесь онлайн-консультацией специалистов нашей компании. Каналы для связи приведены в разделе «Контакты».

От того, как стартует в рабочем режиме оборудование, зависит и дальнейшая его эксплуатация. В нашем случае опытный сотрудник Сервисного центра произведет пробный запуск на холостом ходу. Специально для наших клиентов мы отрегулируем и настроим технику таким образом, чтобы она была готова к предстоящим нагрузкам. После этого, если результаты проверки не вызывают претензий инструмент отправляется его законному владельцу.

Что мы делаем?

• проверка комплектации (при вскрытии проверяется, все ли на месте)
• сборка готового изделия (при необходимости)
• проверка регулировок
• заправка маслом техники
• контроль смазки в редукторах и коробках передач
• запуск изделия

Все для Клиента

• Как только инструмент распаковывается для прохождения предпродажной подготовки, с ним работает профессионал. Поэтому мы можем гарантировать качество наших услуг.
• Вы получаете технику, на 100% готовую к работе.
• Грамотно выполненный ввод в эксплуатацию – это отличные результаты в последующем.

В каких случаях отказываются от предпродажной подготовки?

• При желании получить товар в заводской упаковке и вскрыть/собрать его самому.
• Если товар планируется в подарок и нежелательны следы работы техники (остатки топлива в баке, залитое масло, вскрытая упаковка).
• В случае, если предполагается его дальнейшая транспортировка, которая невозможна при собранном изделии. Например предполагается отправка товара через транспортную компанию или почтой, или планируется дальнейшая перевозка транспортом, куда собранное изделие не помещается по габаритам.

Стоимость предпродажной подготовки

В стоимость входит: распаковка и проверка комплектации (при вскрытии проверяется, все ли на месте), сборка готового изделия (при необходимости), проверка регулировок, заправка маслом техники, заправка топливом, контроль смазки в редукторах и коробках передач, запуск изделия. Масла и смазки не входят в стоимость сборки техники.

Бензина заливается минимальное количество. Примерную стоимость сборки изделия можно посмотреть в таблице. Стоимость зависит от степени сложности сборки и затраченного на это время. Условия, сроки и точную сумму сборки/предпродажной подготовки уточняйте у менеджера при оформлении заказа. Бесплатная предпродажная подготовка распространяется только на все товары брэндов и . Товары этих производителей отмечены специальным значком «Бесплатная предпродажная подготовка».

Установка и сборка дополнительного навесного оборудования на трактора и мотоблоки оплачивается отдельно и стоимость зависит от вида техники и сложности работ. Сроки и стоимость данной услуги уточняйте у менеджеров.

Бензопила,Триммер(с двухтактным двигателем)	1000 руб.
газонокосилка,мотобур, Триммер(с четырехтактным двигателем)	1500 руб.
Садовые трактор/райдер	3000 руб.
Снегоуборочная машина,Культиватор, Мотоблок	1500 руб.
Большой трактор	5000 руб.

Насосная станция Джилекс – детище российского производителя и его визитная карточка. Надежное и простое в ремонте оборудование выходит в лидеры по спросу

Немаловажное значение имеет адаптированность к отечественным условиям и цена. В производстве используют различное оснащение, материалы изготовления

Из всей линейки изделий наибольшим спросом пользуются Джилекс Джамбо различной производительности

Из всей линейки изделий наибольшим спросом пользуются Джилекс Джамбо различной производительности.

Станции насосные Джамбо: модельный ряд и особенности

Торговая марка представлена достаточным количеством агрегатов для удовлетворения нужд каждого собственника.

НС Джамбо 60/35

Это автоматическая насосная станция, показанная для обеспечения локального водоснабжения в частных хозяйствах. Особенности модели:

• Работа с шахтами глубиной до 9 метров, где температуры воды +1-+50С;
• Автоматическая система управления давлением потока;
• Бесперебойный функционал;
• Малое потребление энергии;
• Автоматическое устройство для остановки двигателя при угрозе перегрева;
• Долговечность;
• Малая цена от $

Технические характеристики:

1. Подача 60 л/мин;
2. Напор 35 м;
3. Материал корпуса – чугун;
4. Объем бака 24 литра.

Джамбо 70/50

Применяется станция для обеспечения водоснабжения в домах, коттеджах и на дачах. Мощность 1100 ватт позволяет создавать хорошее давление и доставлять поток на большое расстояние, но емкость бака всего 24 литра, что является недостатком. Однако оснащение инжектором и исполнение из стали, чугуна или пластика – плюсы конструкции. Особенности же данной модели насосной станции такие:

• Постоянное давление потока;
• Плавный запуск исключает гидравлический удар;
• Автоматика для защиты от перепадов напряжения в сети;
• Надежность и прочность обеспечивают долгий срок службы;
• Цена от $

Джамбо 50/28

Одна из самых популярных моделей товарной линейки, используемая для локального водообеспечения домов и особняков. Характеристики:

• Мощность 500 ватт;
• Емкость бака 24 литра;
• Подъем до 9 метров;
• Напор 3 м3/час;
• Цена от $

Станция насосная Джамбо данной модели показана для обеспечения водоснабжения небольших домов. Максимальное расстояние подачи воды 28 метров. Не отличаясь по своим техническим особенностям, конструкция имеет малое потребление энергии и сниженную ценовую стоимость.

Несколько слов о регулировке реле давления

Реле давления
– это прибор, осуществляющий автоматизацию насосной станции. Реле регулирует на давление в водопроводной сети, которое поддерживается гидроаккумулятором. Поэтому реле давления и гидроаккумулятор всегда работают в паре.

Блок с реле давления реагирует, когда бак полон или пуст. Завод-изготовитель осуществляет настройку «по умолчанию» (минимальное давление 1,5 атмосферы и 2,5 атмосферы максимальное давление).

После подключения реле к насосу производят настройку реле под конкретный объект (заданные напор воды в системе технологами).

Настройка реле под индивидуальный проект:

1. Вскрывается корпус реле, где расположены узлы регулирования реле
   . Минимальное давление регулируют натяжением большой пружины, а максимальное – натяжением малой пружины.
2. Регулировку «минимального» давления начинают на пустом накопителе.
   Для чего достаточно отключить насос и открыть водоразборный кран. Затем ослабить большую пружину. После чего включить насос и постепенно затягивать пружину. Как только насос начнет подавать воду, большую пружину больше не трогают, минимальное давление стало равно давлению воздушной массы.
3. Регулировку перепада давления выполнить еще проще.
   Насос выключают и замеряют величину давления на реле. Если результат не устраивает, снова регулируется большая или маленькая пружина. После чего насос снова включают и замеряют величину максимального давления.

В гидробак не попадает вода

Если в гидробак не попадает вода, следует проверить фильтры

Эта причина нерабочего состояния гидробака встречается часто. Все дело в степени загрязненности воды, которая качается из колодца или скважины. Перед насосом и входом в дом устанавливаются фильтры, которые периодически засоряются. Это приводит к тому, что гидроаккумулятор не набирает воду.

С первым фильтром у насоса проблем меньше всего. Он редко забивается, потому что имеет сетчатую структуру с большими ячейками. Его задача – не пропустить внутрь насосного агрегата камни и мусор.

Фильтры, устанавливаемые внутри дома в системе водоочистки, засоряются часто. Чем грязнее вода, тем быстрее происходит засор. Обычно меняют картриджи на новые. В паспортах этих изделий установлены нормативы срока эксплуатации приборов. Их и надо брать за основу профилактики.

Еще одна причина, по которой гидроаккумуляторы не наполняются водой, – резкое снижение напряжения в сети. Насос от этого работает некорректно. Падают такие его характеристики, как напор и производительность. Снижение напора – это падение давления самого водного потока. Он не может противостоять давлению азота внутри гидроаккумулятора. Закачанный в резервуар газ просто не дает жидкости проникнуть в резиновую грушу.

Проблема решается покупкой повышающего трансформатора, который устанавливается между точкой подключения и насосной станцией.

Третья причина – завоздушивание водопроводной магистрали. Это явление в автономных сетях встречается нередко, особенно если в них устанавливается поверхностный насос. На каком-то участке образуется воздушная пробка, которая стоит на месте и не дает воде перемещаться дальше.

Для этого обычно на всасывающем контуре монтируется тройник с установкой сливного крана или вентиля. При появлении такой ситуации надо просто открыть краник и спустить воду вместе с воздухом.

Причинами завоздушивания могут быть разные ситуации:

• деформация всасывающего шланга, появление на нем сквозных трещин или отверстий, в этом случае лучше шланг заменить новым;
• снижение уровня воды в скважине или колодце, из-за чего во всасывающий патрубок затягивается воздух, решается проблема легко – надо опустить шланг ниже.

Насосная станция Джилекс 70/50 Н 24 Н

Единая композиция самовсасывающего центробежного насоса и электромотора, работа которых регулируется реле давления. Автоматически включается и отключается и гарантирует высокие производительные параметры при наличии нескольких точек водозабора. Рассчитана на чистую воду с минимальным количеством взвесей.

Преимущества данной насосной станции Джитлекс:

• эжекторная оснастка – внушительная глубина всасывания;
• стальное оформление ведущих элементов станции – нержавеющий корпус и ресивер из углеродистой стали, которые соответствуют всем передовым требованиям;
• термозащита мотора, который способен работать несколько часов в интенсивном режиме;
• перекачивает только теплую воду;
• компактность.

Технические характеристики:

• Мощность – 1,1 кВт;
• Пропускная способность – 0,07 м3/мин;
• Напор – 50 м;
• Глубина всасывания – 9 м;
• Гидроаккумулятор – 24 л;
• Вес – 16,5 кг.

Как выбрать станцию для загородного дома

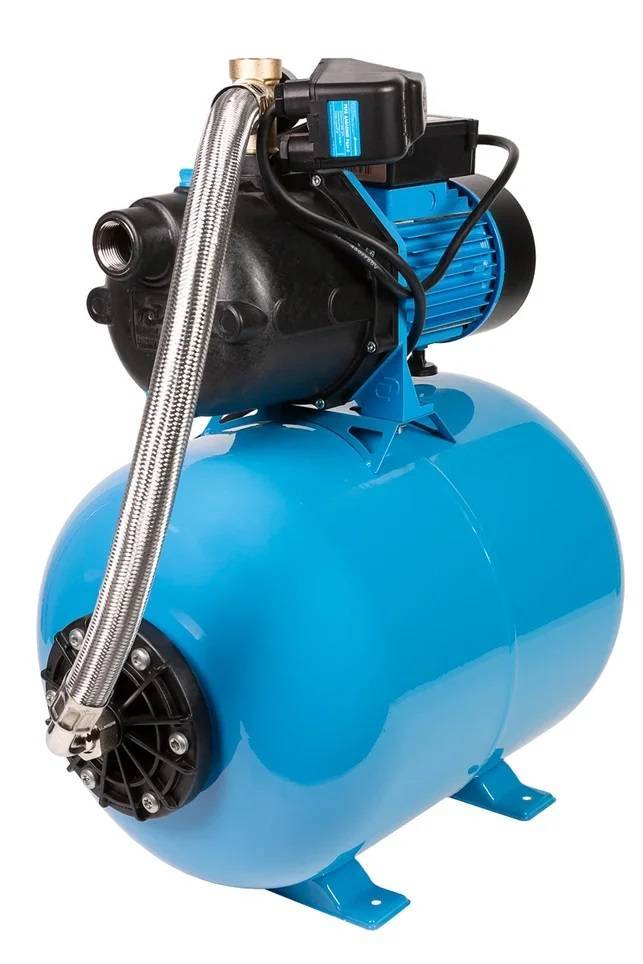

Джилекс Джамбо 50/28 в чугунном корпусе

Чтобы насосное оборудование работало максимально эффективно (не расходовать слишком много электроэнергии и обеспечивать оптимальный объем воды), при его выборе нужно опираться на следующие критерии:

• Представление. Определяется количеством точек водопровода в доме и количеством проживающих в нем людей. При этом производительность агрегата не должна превышать расход источника водозабора. В противном случае станция остановится из-за опасности сухого хода.
• Объем накопительного бака. Для семьи из двух человек достаточно взять гидроаккумулятор емкостью 24 литра. На 3-5 человек, живущих в доме, уже нужен объем 50 литров и так далее.
• Станция давления. Рассчитывается просто: расстояние по вертикали от агрегата до наивысшей гидравлической точки + 1/10 общей горизонтальной длины трубопровода + крановая головка (от 4 до 10 м).
• Материал корпуса. Здесь необходимо ориентироваться на будущие условия эксплуатации оборудования. Сталь и чугун подходят для большего количества «полей». Полимер будет дешевле, но его лучше использовать в теплом помещении.
• Мощность оборудования. Он должен соответствовать способности семьи оплачивать счета с оптимальной производительностью завода.

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос.

Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи ΔP должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции

Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится

Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса

Дальнейшая регулировка реле будет осуществляться без проблем

Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

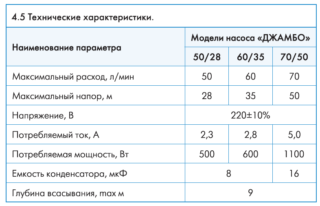

Модельный ряд и технические характеристики

Все насосное оборудование Jilex Jumbo имеет маркировку, чтобы пользователь мог извлечь из названия основные характеристики агрегата. Например, название станции NS Jumbo 70/50 H-24 будет расшифровано следующим образом:

• НС – насосная станция;
• 70 – производительность агрегата (л / мин);
• 50 – напор – расстояние, на котором агрегат может максимально унести воду, исчисляется в метрах;
• H – материал корпуса, в данном случае нержавеющая сталь;
• 24 – объем аккумулятора (в литрах).

Всего на рынке представлено несколько моделей насосных станций Jileks Jumbo. При одинаковых технических характеристиках корпуса могут изготавливаться из разных материалов (сталь, чугун, полимер).

Станция Джилекс Джамбо 50/28

Эта модель имеет следующие характеристики:

• производительность – 50 л / мин;
• напор – 28 м;
• объем бака – 24 л;
• мощность – 500 Вт;
• способность переносить воду с глубины до 9 м.

Такая станция – лучший вариант для небольшого дачи или семьи из 2-3 человек.

НС Джамбо 60/35

Возможности данной модели по инструкции:

• температура перекачиваемой воды – + 1- + 50 градусов;
• производительность – 60 литров в минуту;
• напор – 35 м;
• допустимая глубина всасывания жидкости – 9 м;
• мощность – 600 Вт.

Примерная цена модели Jumbo 60/35 – около 8 500 рублей.

Станция Джамбо 70/50

Здесь агрегат более мощный и эффективный. Его технические характеристики:

• мощность – 1100 Вт;
• производительность – 70 л / мин;
• напор – 50 м;
• объем бака 24 литра.

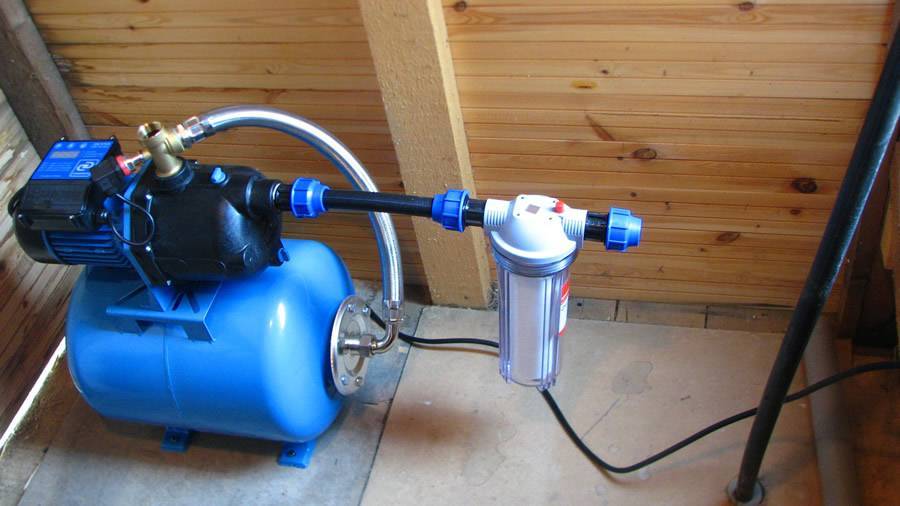

Рекомендации по установке насосной станции

• Насосная станция устанавливается на фундаментную плиту с виброизолирующими вставками;
• На всасывающем трубопроводе устанавливают запорную арматуру и манометр;
• На напорном трубопроводе устанавливают запорную арматуру, обратный клапан и манометр;
• Использовать быстроразъемные соединения;
• Все соединительные детали герметизировать;
• Всасывающий трубопровод прокладывать уклоном от насоса;
• Расстояние от выступающих частей насоса до стен и другого оборудования не менее 700 мм;
• Станция водоснабжения должна надежно быть зафиксирована к основанию;
• Уровень воды в резервуаре или источнике водоснабжения должна быть на 500 мм выше оси насоса.

Как самостоятельно выявить и устранить неисправности в насосных станциях?

Рассмотрим часто встречающиеся поломки и неисправности в работе насосных установок, возникающие при эксплуатации, причины и способы устранения неполадок своими руками.

Насосное устройство вращается, а вода не поступает

Причины работа насосов «в сухую» происходит при образовании воздушной пробки в трубопроводе. Возникает это при несоблюдении правил монтажа. Уклон трубопровода должен быть направлена от насоса к источнику водоснабжения.

Чтобы насосная станция вновь начала качать воду, следует проверить неплотности в трубах, прочистить всасывающую линию насоса. Другой причиной отсутствия воды в насосной станции — истощился источник водоснабжения (резервуар). В этом случае следует отключить насос, пока источник не будет восполнен.

Причина:

• нет воды;
• высота всасывания больше 7 метров;
• накопился воздух во всасывающей линии трубопровода;
• засорен клапан.

Метод устранения:

• заполнить насос водой;
• уменьшить высоту всасывания насоса;
• удалить воздух из всасывающего трубопровода;
• очистить клапан.

Насос в станции слишком часто включается и подает воду рывками

В составе большинства насосных станций есть мембранные баки. Частое включение и отключение станции связано с повреждением мембранного бака или недостаточном напоре в водопроводной сети. Для нормальной работы станции необходимо заменить мембранный бак. Достаточное давление в сети проверяется манометром.

Причина поломки:

• мембрана в расширительном баке повреждена;
• посторонние предметы в насосе.

Метод устранения:

• заменить мембрану расширительного бака;
• удалить посторонние предметы из корпуса насоса.

Насосная станция работает, но вода поступает рывками, с перебоями

Перебои в работе происходят из-за подсоса воздуха через неплотности в трубопроводах и соединения. Нужно проверить наличие трещин и утечек и при необходимости заменить трубы или соединительные части.

Насос постоянно без перерывов и отключения качает воду

Причина в плохой или не точной настройке реле давления, скорее всего, оно настроено на слишком большое давление в сети. Отрегулировав реле на меньшее рабочее давление, проблема будет решена.

Станция водоснабжения или водотведения не включается

Насосная станция обычно работает от электричества, отсутствует питания станции ведет к отключению насосов, другая причина ─ заклинило рабочее колесо насоса или сгорел предохранитель. Следует осмотреть насос, проверить правильно ли подключена станция к электрической схеме.

Поломка может произойти при пробое обмотки двигателя, при этом появляется запах горелой изоляции. В этом случае лучше заменить двигатель полностью.

Причина:

• нет питания электросети;
• поломка предохранителя;
• рабочее колесо сломано.

Способ устранения:

• прочистка насоса;
• провернуть крыльчатку вентилятора;
• проверить электрическую схему;
• проверить реле давления;
• проверить конденсатор.

Насосное устройство (рабочее колесо) не вращается и издает гул

Длительный простой насосной станции приводит к гулу мотора. Это происходит либо от прикипания ротора мотора к внутренней поверхности корпуса, либо вышел из строя конденсатор в клеммной коробке. Исправить дефект можно вручную, разобрав корпус и продвинуть ротор.

4 Какие ещё варианты автоматики есть у компании Джилекс?

Помимо блока автоматики, компания производит и менее популярные варианты автоматизации для насосной техники. Одним из таких вариантов является установка Джилекс Краб. Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Кроме того, фильтрующий элемент очищает поток от твердых включений.

Джилекс Краб  состоит из таких комплектующих:

Комплект для водоснабжения КРАБ-50 (бак, реле, фильтр)

• полимерный гидрораспределитель;
• бак-ресивер с объемом 24 или 50 л, покрытый антикоррозийной эмалью;
• электрическое реле давления;
• фильтр со сменным картриджем, отвечающий за очистку водного потока от примесей;
• манометр;
• два электрических кабеля;
• специальный кронштейн для фиксации агрегата на стену.

Аппарат работает на основе стандартной электрической сети на 220 В. Подходит для одновременного подключения 2-3 точек водозабора. Регулируемое реле позволяет установить еще перед началом работы уровень давления, который будет поддерживать прибор. Как и предыдущий тип устройств, Краб 50 является универсальным аппаратом и подходит для подключения на скважинные насосы любого производителя.

4.1 Реле давления РДМ-5

Более простым вариантом автоматизации насосной станции является установка на нее специального реле РДМ-5. Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Провод фиксируется на контакты реле.

Принцип действия устройства заключается в следующем. Аппарат реагирует на уровень давления в линии. Если показатель ниже установленного значения – контакты соединены, ток подается на точку забора воды и жидкость заполняет трубопровод, пока давление не нормализуется. Когда уровень давления приходит в норму (данный показатель также выставляется пользователем) – контакты расходятся. Подача тока на скважинный аппарат прерывается и он выключается.

Минимальный и максимальный показатели, при которых срабатывает насосное устройство, выставляются пользователем. Осуществить их настройку можно с помощью двух гаек, которые фиксируют степень напряжения пружины. Более крупная гайка при вращении против часовой стрелки выставляет максимальный показатель давления, гайка поменьше при вращении позволяет настроить разницу между максимальным и минимальным показателем.

РДМ-5 рассчитано на использование исключительно в воде. Рабочее напряжение для аппарата составляет 220-230 В. Температура перекачиваемой жидкости – 0-40 градусов. Реле фиксируется на трубопровод с сечением ¼ дюйма. Обязательным условием при использовании РДМ-5 является качественное заземление.

4.2 Поплавковый выключатель

Для дренажных, фекальных и поверхностных насосов для воды наиболее дешевым и практичным способом автоматизации является поплавковый выключатель. По сфере использования такие устройства делятся на легкие и тяжелые. Легким поплавком комплектуются дренажные модели, тяжелые поплавки устанавливаются на станции водоснабжения и водяные насосы.

Автоматика Джилекс в системе водоснабжения

Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Внутри поплавка расположены два контакта, рычаг переключения и шарик, меняющий положение рычага. По количеству проводов выделяются двух и трехпроводные поплавки.

В варианте с двумя проводами, они напрямую подсоединены к контактам поплавка. Когда такой механизм поднимается с уровнем воды до обозначенного уровня, рычаг давит на контакты, они смыкаются и подают энергию на насос.

В моделях с тремя проводами поддерживается возможность включать точку забора в крайнем верхнем и в крайнем нижнем положениях. Для этого один провод идет на один из контактов, а два других провода в зависимости от положения выходят на второй контакт.

Как работает дренажный насос

Дренажный насос работает просто:

• мотор приводит в движение крыльчатку, закрепленную на валу;
• пластины крыльчатки разгоняют жидкость внутри корпуса насоса;
• под действием центробежной силы жидкость поступает в выпускное отверстие;
• освобожденное место тут же занимает жидкость, поступающая через входное отверстие.

Отверстия располагаются на разном уровне. Это зависит от типа насоса: погружного, поверхностного. Погружные забирают воду снизу, а не сбоку.

Видео: дренажные насосы Джилекс ↑

Незапланированный ремонт своими руками или в мастерской не понадобится, если соблюдать нехитрые правила эксплуатации оборудования, подробно изложенные в этом видео-ролике производителя. В нем так же рассказывают о принципе работы устройств.

Как устанавливается

Большинство насосов шумят достаточно сильно, потому желательно устанавливаться станции в нежилом помещении с хорошей звукоизоляцией. Если речь идет о снабжении водой дачи сезонного проживания, то можно оборудование поставить недалеко от колодца, только обеспечив защиту от осадков и солнца (делают обычно небольшой приямок, который закрывают крышкой). Если же вода нужна для дома или для бани, в которую собираются приезжать и зимой, придется озаботиться отдельным помещением (или утепленным приямком, но таким, чтобы насос не замерзал).

Если насос будет использоваться и зимой и летом, нужен ему домик, в котором он не будет замерзать

Выбирая модель, насосной станции для дома, обратите внимание на металл, из которого изготовлен корпус насоса. Сталь обычно сильно шумит, а вот чугунные корпуса гасят почти все звуки

Они доставляют меньше хлопот, хоть и стоят больше. Но лучшим вариантом является корпус из нержавеющей стали. С ним хлопот меньше всего, хоть он и более шумный, чем чугунный.

Вся система собирается следующим образом: в скважину или колодец опускается труба. Вода подается на вход насосной станции, оттуда попадает в мембранный бак, а потом уже разводится по дому и участку.

Техника безопасности

Правильное подключение и безопасная эксплуатация насоса-автомата Джамбо 60/35 П-24 требует выполнения некоторых обязательных условий:

• эксплуатация насоса без воды не допускается;
• при работе насоса, необходимо избегать попадания воздуха во всасывающую магистраль;
• диаметр всасывающей магистрали должен быть выбран не менее диаметра входного отверстия насоса, а при глубине скважины (как найти воду участке) более 4 м и длине горизонтального участка всасывающей магистрали более 20 м – превосходить его;
• минимальный непрерывный наклон от насоса к источнику должен превышать 1 градус, отрицательные углы при монтаже всасывающей магистрали не допускаются.

Осторожность при работе с электрической частью

Пользователями станций Джамбо 60/35 П-24, в обязательном порядке, должны выполняться правила безопасности при эксплуатации электрооборудования.

Соответственно, работы по монтажу питающей сети, электрических розеток, и подключение устройства должны быть выполнены квалифицированными специалистами по электромонтажу.

В случае нарушения этого требования, продавец и компания-производитель не несут ответственности при возникновении неисправностей, вызванных нарушениями в питающей сети насоса-автомата.

Отклонение параметров сети электропитания свыше установленных пределов также могут являться причиной отказа от гарантийного и постгарантийного обслуживания насосной станции.

Должны выполняются следующие требования:

• эксплуатация насосной станции допускается только при наличии заземления;
• установка устройства автоматической защиты при утечке (УЗО), настроенного на ток утечки не более 30 мА – обязательна.

Следует помнить, что попытки открыть крышки насоса, подключенного к питающей сети, чреваты поражением электрическим током.

Некоторые дополнительные условия

Во время эксплуатации насосного оборудования рекомендуется придерживаться следующих условий:

• ремонт или разборка насосной станции собственными силами пользователя не допускаются;
• на зимний период или при длительных перерывах в работе насосной станции, ее необходимо демонтировать и отправить на хранения в сухое отапливаемое помещение (температура воздуха +1..+35 градусов), не допуская прямого воздействия солнечного излучения и нагрева со стороны нагревательных приборов;
• консервация на период хранения не требуется;
• отключить и убрать на хранение насос следует при опасности снижения температур ниже допустимого предела и замерзания жидкости в насосе и магистралях;
• насос во время работы не нуждается в обслуживании;
• периодически, необходимо, контролировать характеристики максимального напора (как стабилизировать давление воды в частном доме, написано здесь) и потребления электроэнергии – при отклонении от указанных в паспорте значений следует обращаться в сервисный центр;
• давление воздуха в накопительной емкости требуется контролировать ежемесячно (измерение проводится обычным автомобильным манометром). При необходимости, следует подкачивать воздух до установленного значения – 1,5атм.;
• контроль давления воздуха в гидроаккумуляторе (схему водоснабжения частного дома посмотрите здесь) осуществляют при слитой воде в напорной магистрали;
• не допускается эксплуатация насоса в помещениях, где существует опасность его затопления.

Насосные станции Джамбо пользуются популярностью среди владельцев частных домов, благодаря надежности и длительным сроком безаварийной работы. Строгое выполнение инструкции производителя — залог успешной эксплуатации оборудования на длительное время.

О предназначении насосных станций Джилекс, как выглядят и какую модификацию выбрать — узнаете во время просмотра видеоролика.

Обсуждение: 3 коммент.

1. Александр: 14.02.2018 в 17:51

   Здравствуйте! Подключил насосную станцию к системе водоснабжения. В инструкции написано, чтоб заполнить насос через заливное отверстие. Открыл пробку , а от туда с большим давлением вылетел столб воды. Дождался когда упадет давление и кое как завинтил отверстие. Вопрос- Так куда же мне воду заливать? Или, что не так сделал?

   Ответить

2. Алексей:

   10.11.2018 в 05:02

   В баке закончилась вода не уследили и насос минут 40 работал без подачи воды но при входе стоит защита от сухого хода Drp-2 . Теперь насос при включении работает но подачу воды в дом не осуществляет или работает вместе с это защитой рывками как бензин заканчивается на автомобиле . Что делать

   Ответить

3. Анастасия:

   20.08.2020 в 22:55

   Работал насос исправно, все было хорошо, резко перестал работать, воды в доме нет, ни звука от насоса. Давление на нуле. Что делать?

   Ответить
