Что представляет собой насосная станция Грундфос Скала 2

Устройство и принцип работы

Главные составляющие оборудования:

  • накопительный мембранный бак (гидроаккумулятор) вместимостью 0,65 литров;
  • привод и панель управления;
  • самовсасывающий насос;
  • встроенный эжектор;
  • датчик контроля давления;
  • электродвигатель;
  • обратный клапан.

Работает станция по такому принципу:

  • При включении насоса вода поступает в гидроаккумулятор. Давление в камере накопительного бака постепенно растет и при достижении его критического значения двигатель установки выключается.
  • Как только в доме открываются краны подачи воды к сантехническим точкам, вода из бака поступает в них. Давление в камере падает, и насос снова включается в работу, пополняя резерв жидкости в гидроаккумуляторе.

Поверхностную установку можно успешно применять для организации системы водоснабжения коттеджа с 1-8 точками водозабора, что кратно помещению в 1-3 этажа и семье из 5-6 человек. Также можно использовать станцию Грундфос Скала 2 для повышения давления в магистрали, подачи воды из природных источников (колодца, пруда). Дополнительно оборудование успешно применяют при поливе огородных участков.

Упаковка

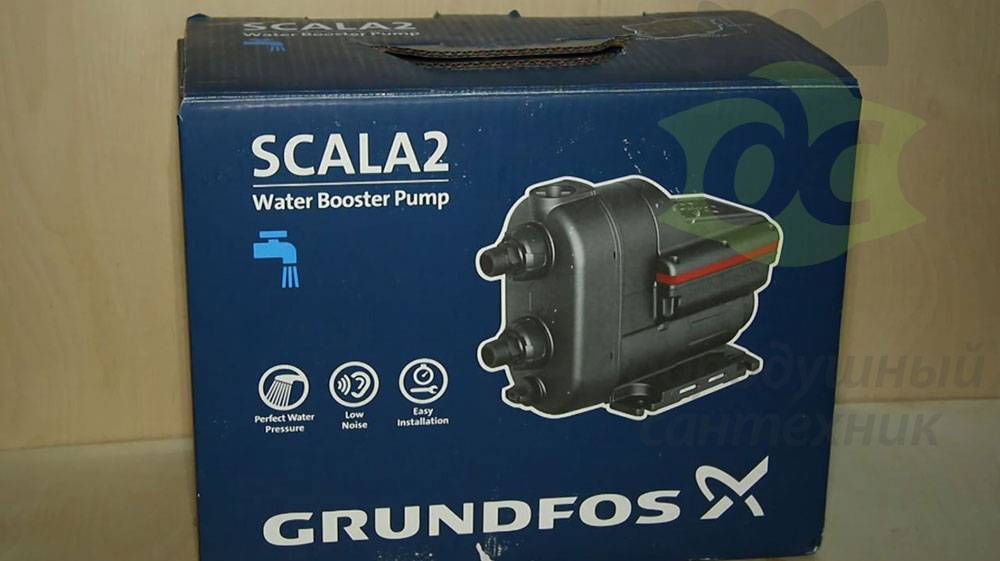

Продаётся установка в красивой картонной упаковке.


Есть ручка сверху, можно нести одному как большой чемодан или вдвоём, за прорези коробки с боков.


Станция упакована надёжно, и в коробке не болтается

Габаритные размеры станции:Если станцию упаковать в прямоугольник, то его размер будет403 мм в длину,193 мм  ширину302 мм в высотуТ.е. этот прямоугольник можно спрятать под лавочку в бане или где-то ещё. За охлаждение не стоит беспокоиться, ибо станция охлаждается той водой, которую перекачивает.

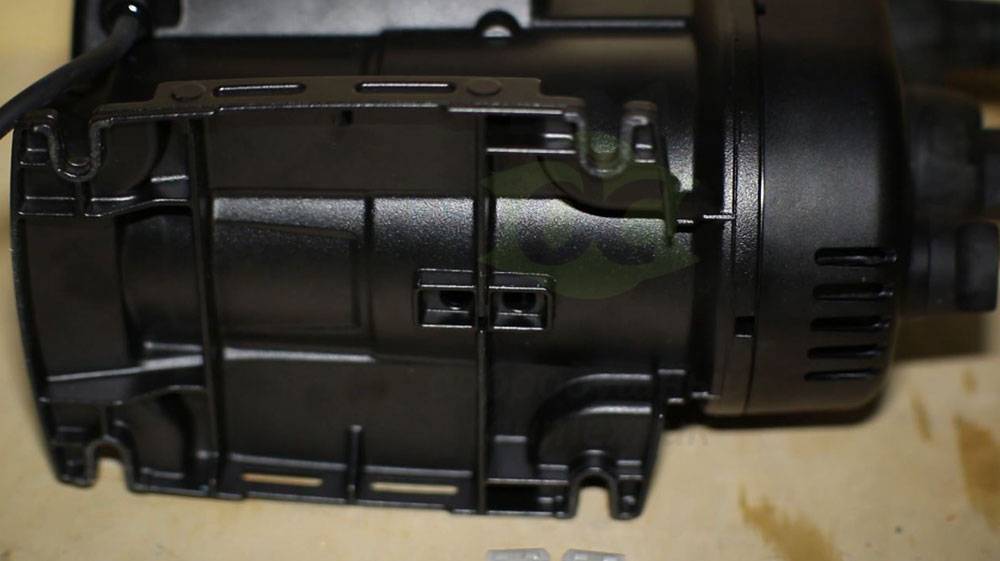

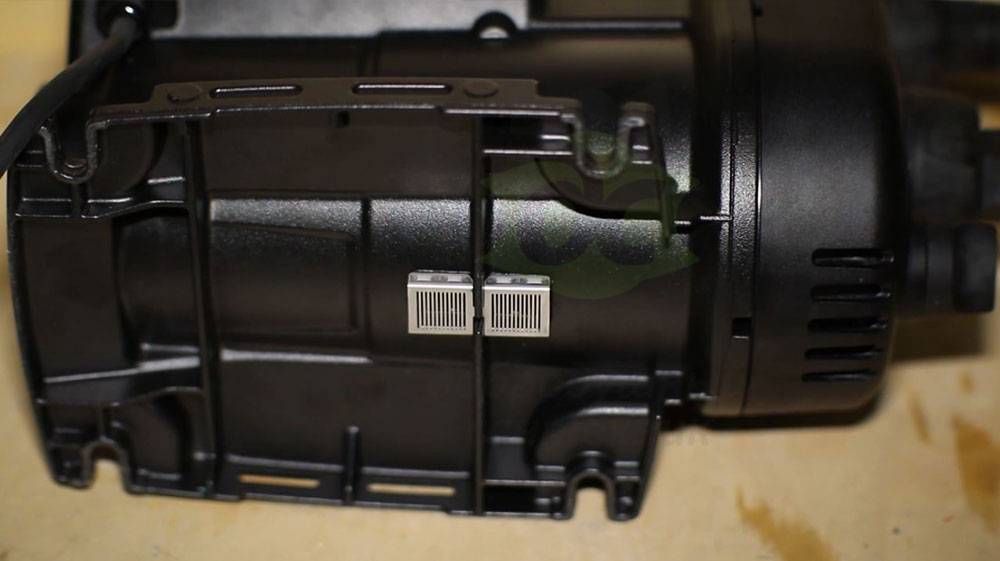

Рассмотрим станцию.

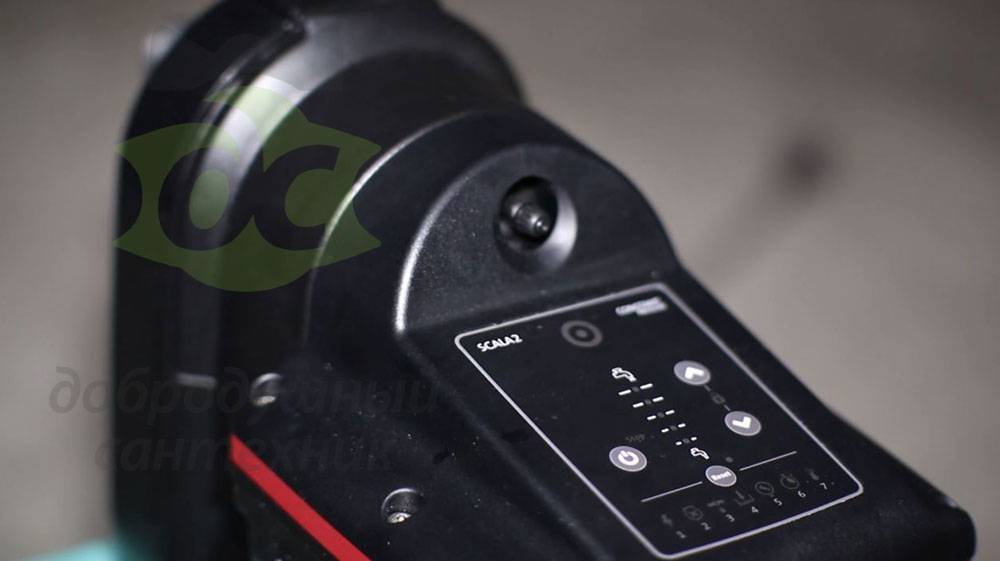

Блок электроники и кнопки управления,

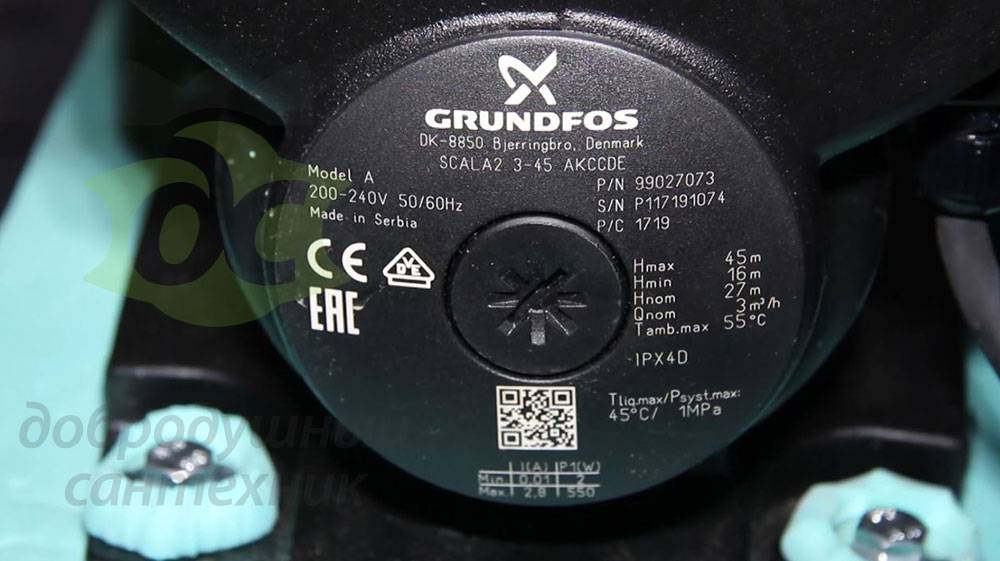

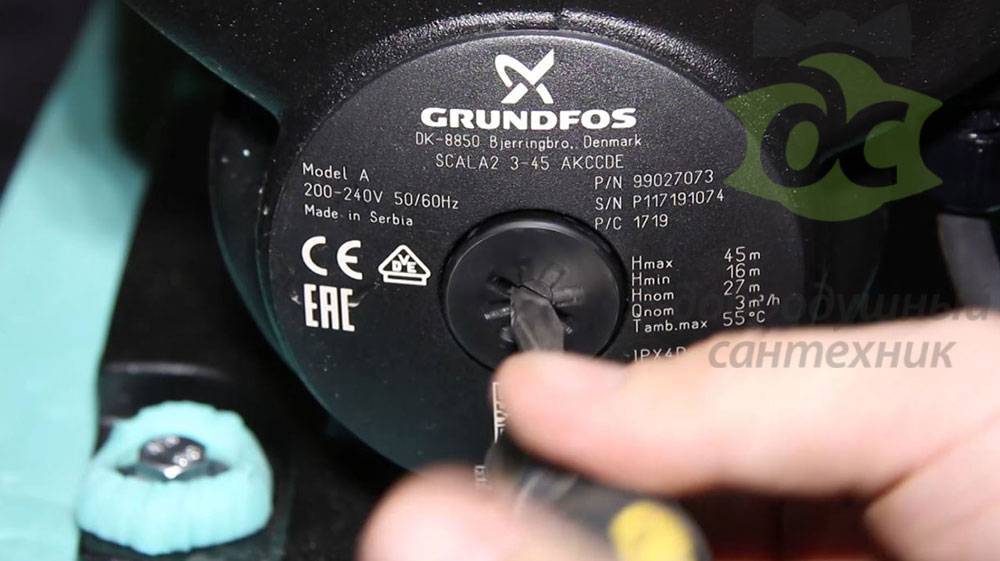

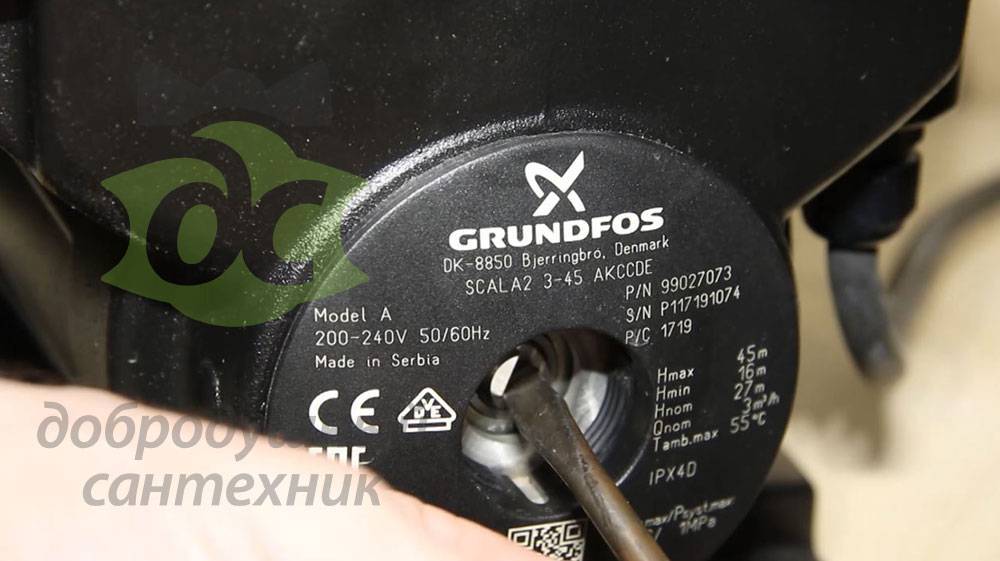

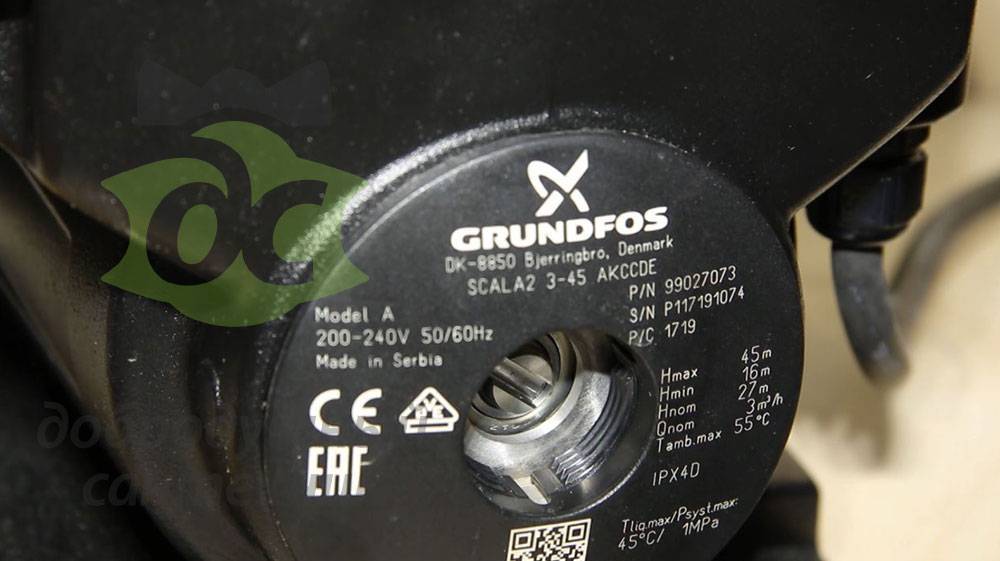

маркировка изделия,

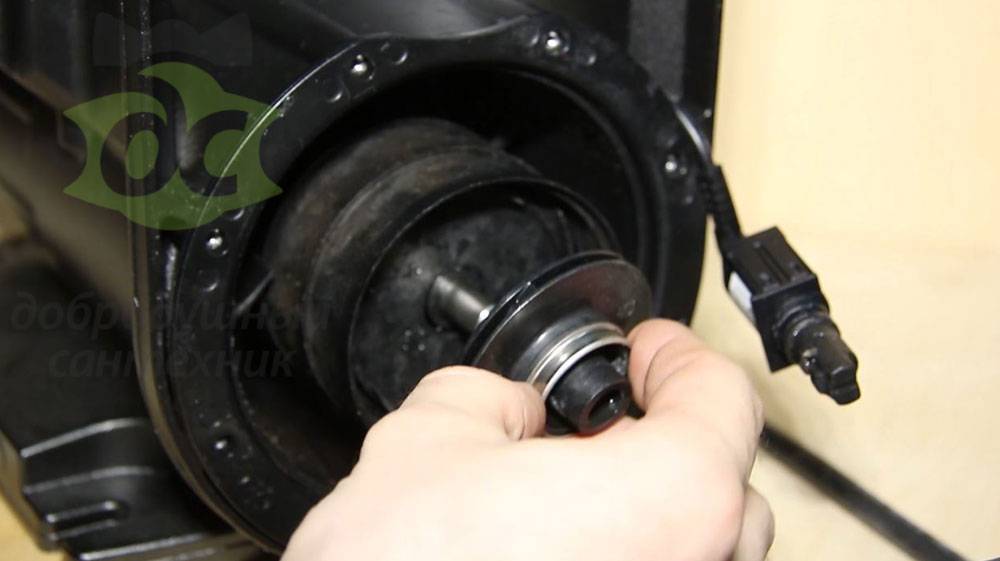

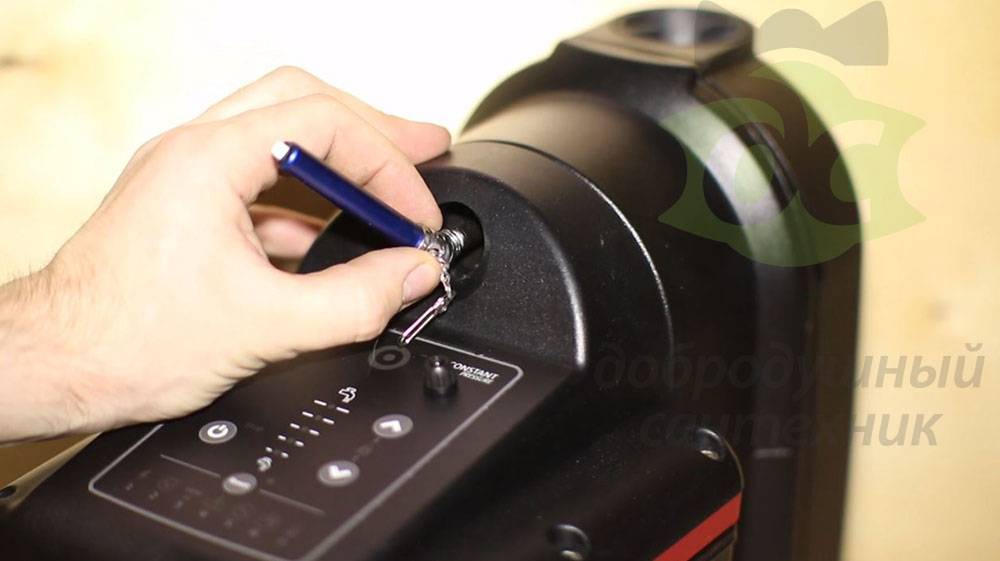

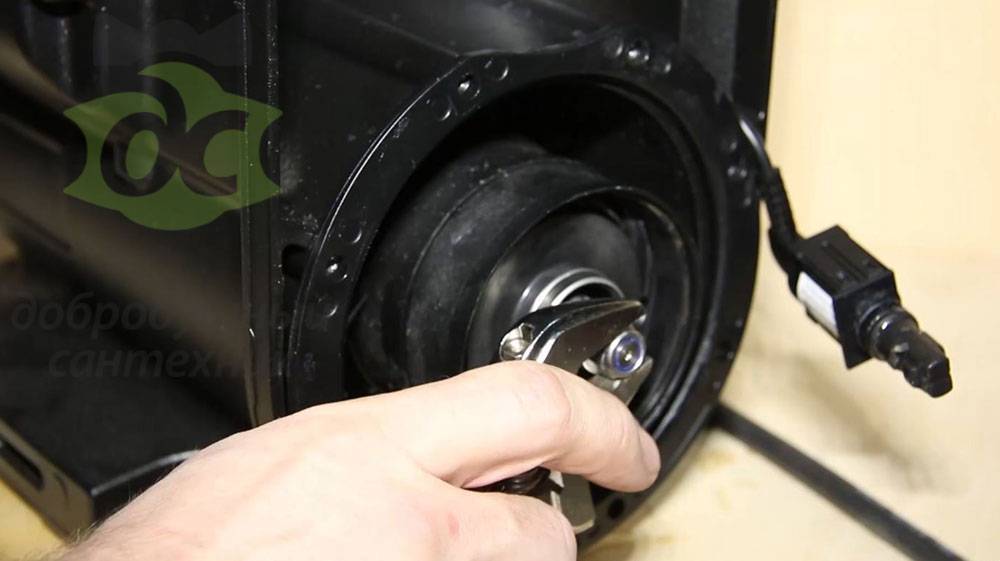

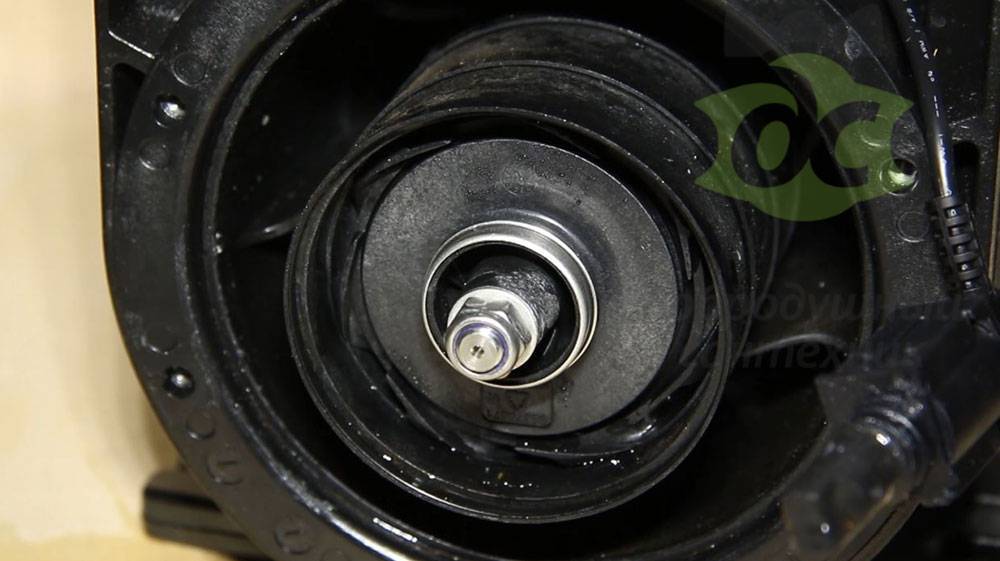

заглушка на резьбе, за которой скрывается шлиц для проворота вала.

Перед тем как запускать насос в работу на следующий сезон после длительного простоя, то лучше провернуть вал за этот шлиц, чтобы убедится, что вал свободно вращается.

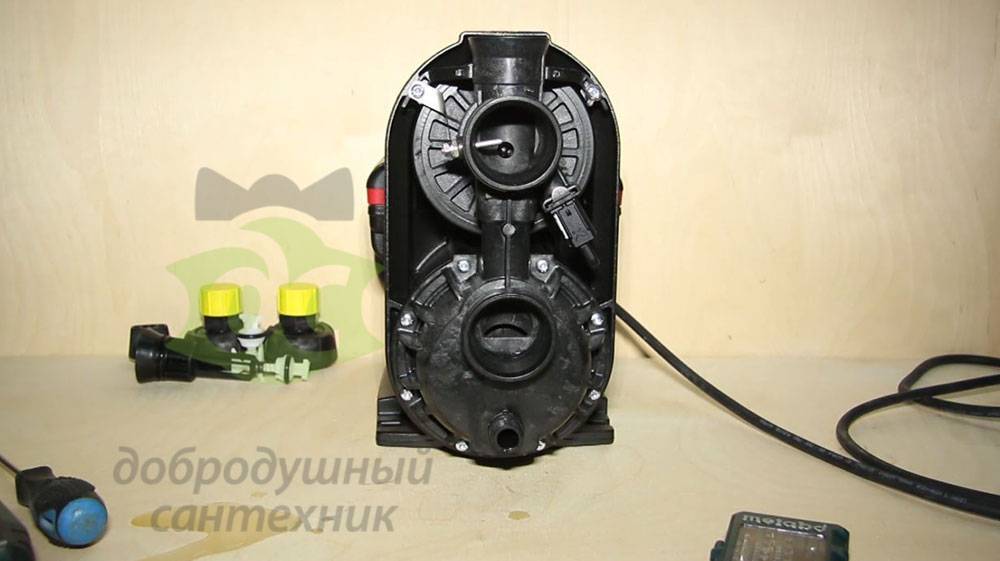

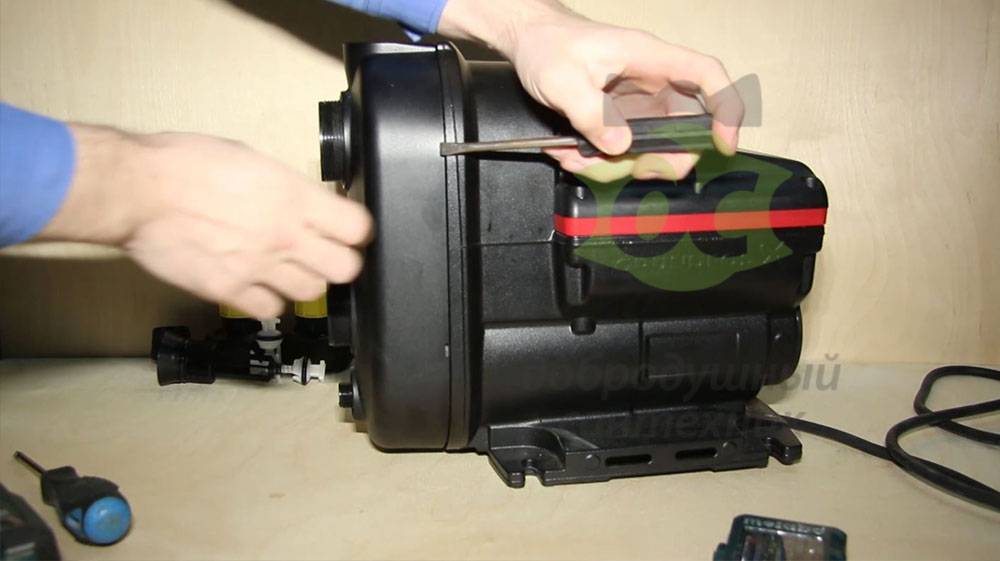

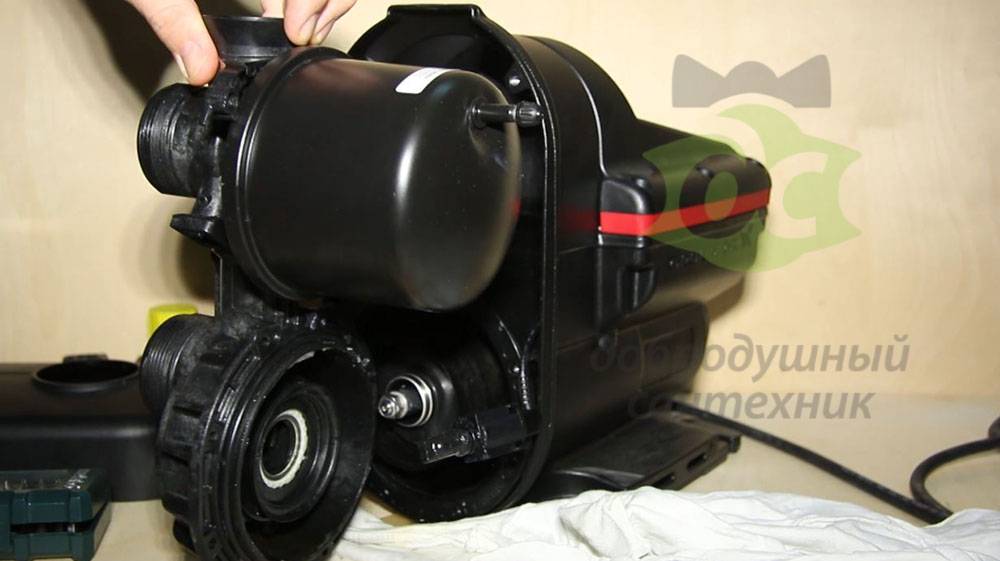

Корпус насоса из алюминия. В верхней части расположен небольшой мембранный бак, который работает здесь как гаситель гидравлических колебаний.


За давлением можно следить с помощью обычного манометра и в случае чего подкачать обычным автомобильным насосом.

Что такое ГА, есть несколько видео, ссылки есть в конце этой публикации.

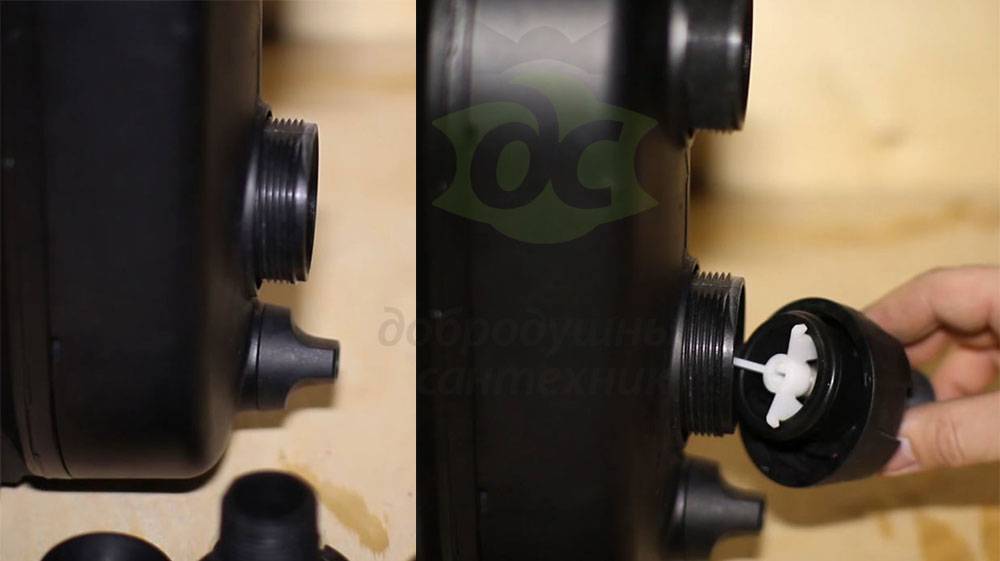

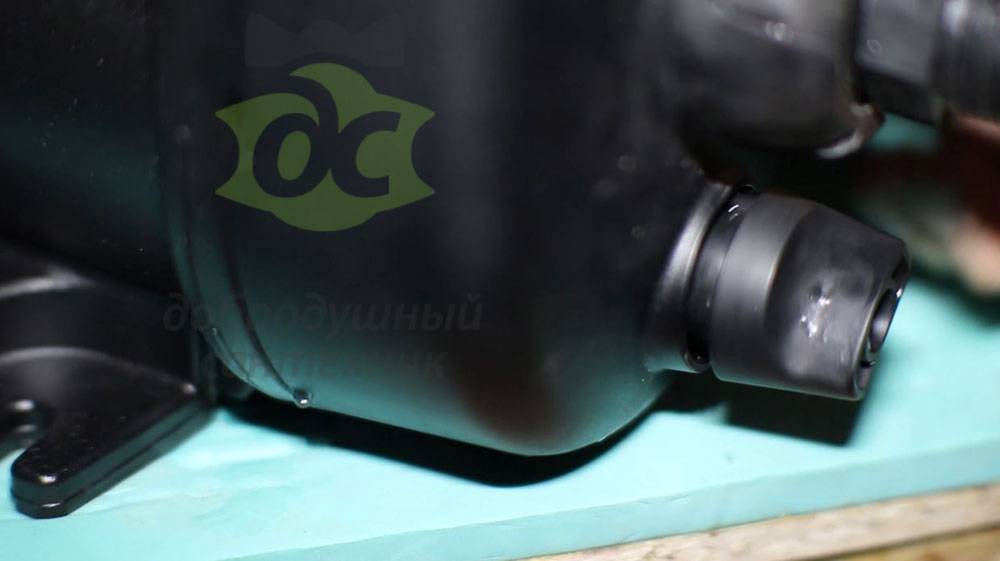

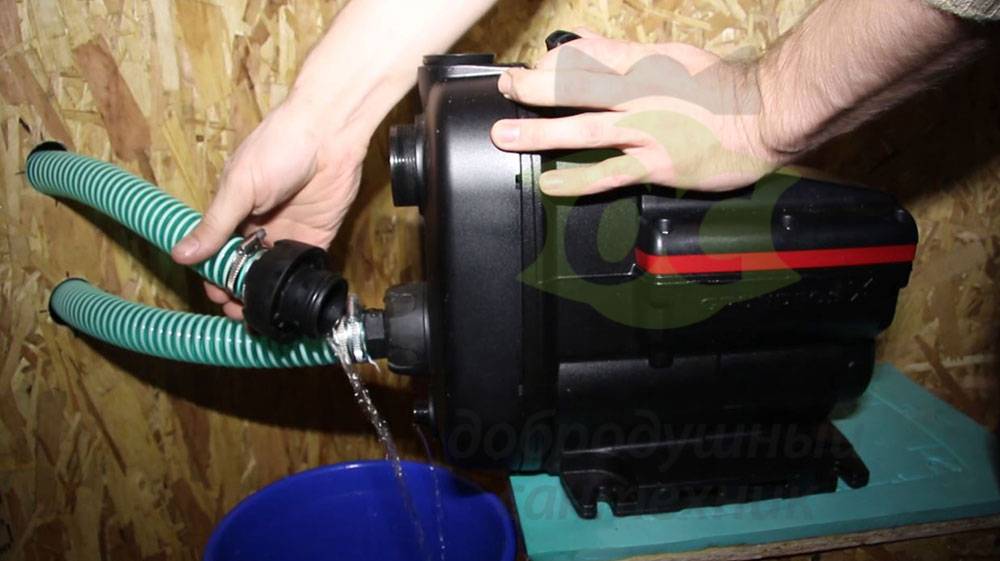

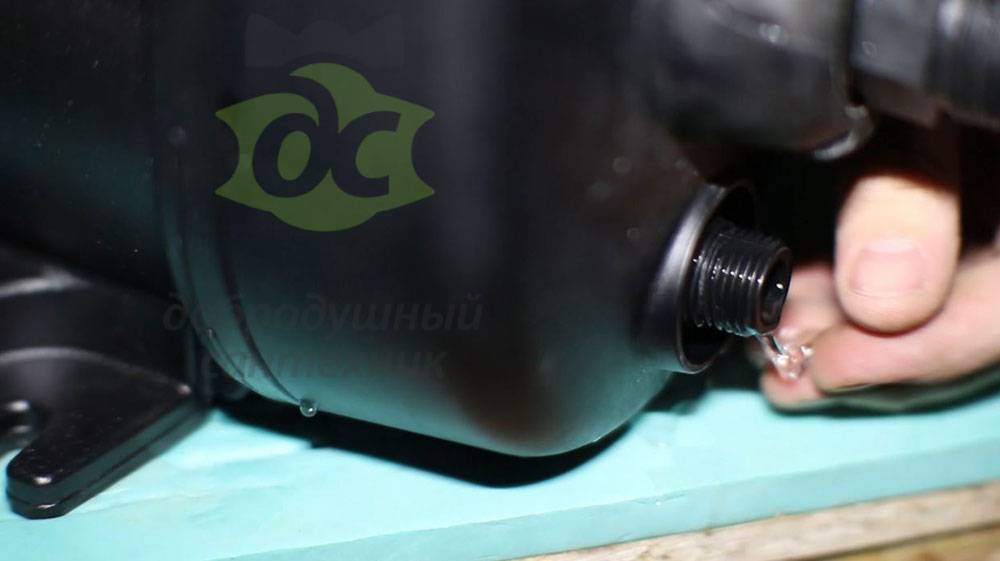

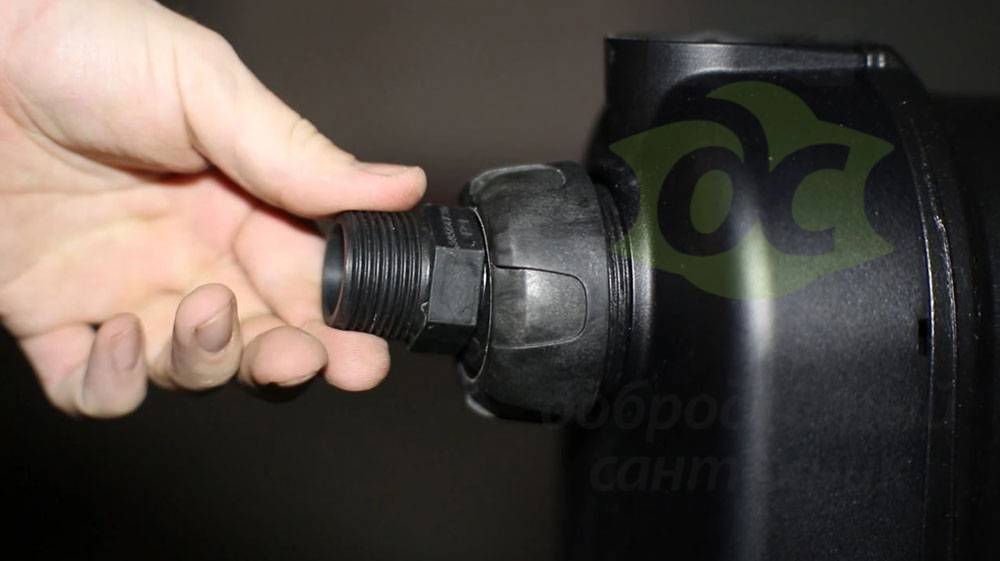

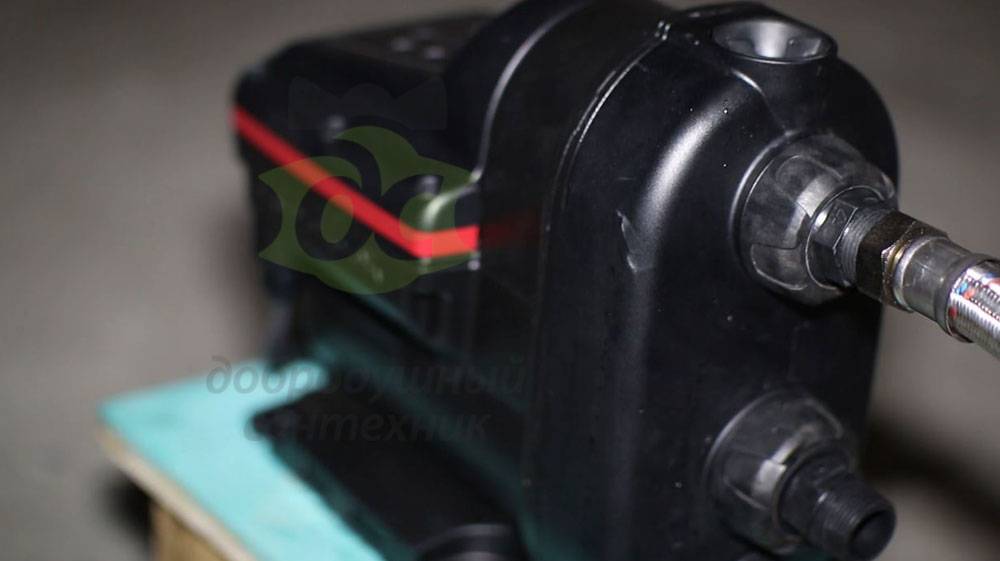

Сливная заглушка, патрубок всасывания с обратным клапаном, выходной патрубок. Оба патрубка имеют наружную резьбу в один дюйм и присоединяются к станции с помощью накидной гайки.

 Это весьма удобно, так как станцию легко можно убрать на зиму, если она эксплуатируется в доме не для круглогодичного проживания. А на следующий сезон вновь легко подключить станцию к системе.

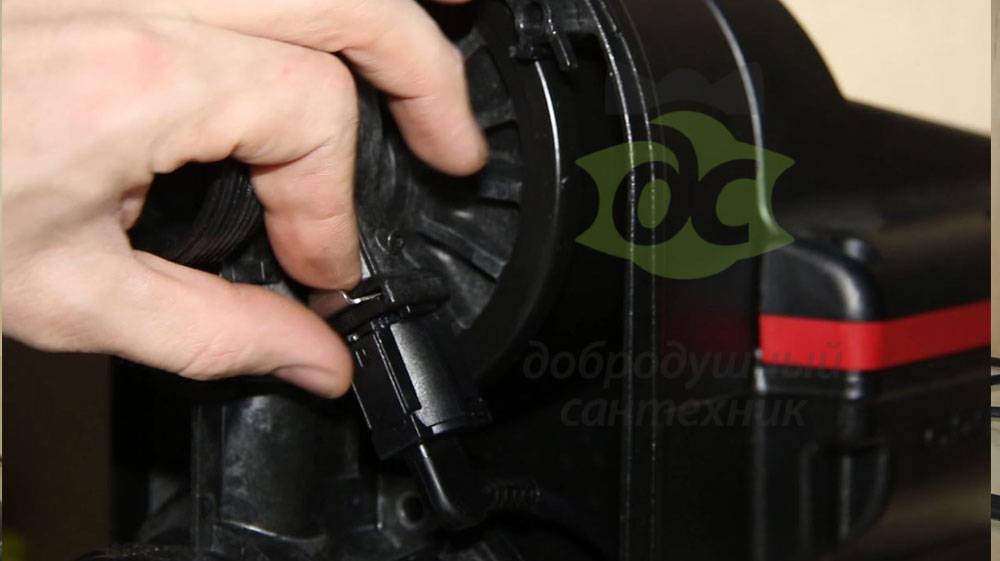

Патрубки могут быть наклонены в любую сторону на небольшой угол. Это может быть удобным, например если система сварена из Полипропилена но чуть-чуть косо.

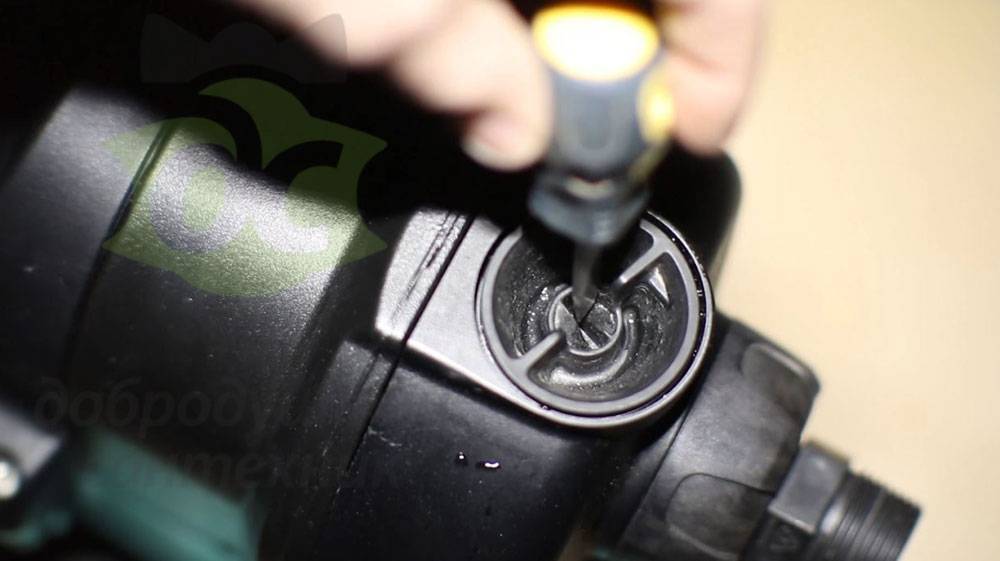

Выше, заливная горловина. Я могу выкрутить её рукой, а если сил в пальцах недостаточно, могу воспользоваться широкой плоской отвёрткой

Обратите внимание, грани сделаны таким образом, чтобы отвёрткой можно было только открутить заглушку, а не закрутить

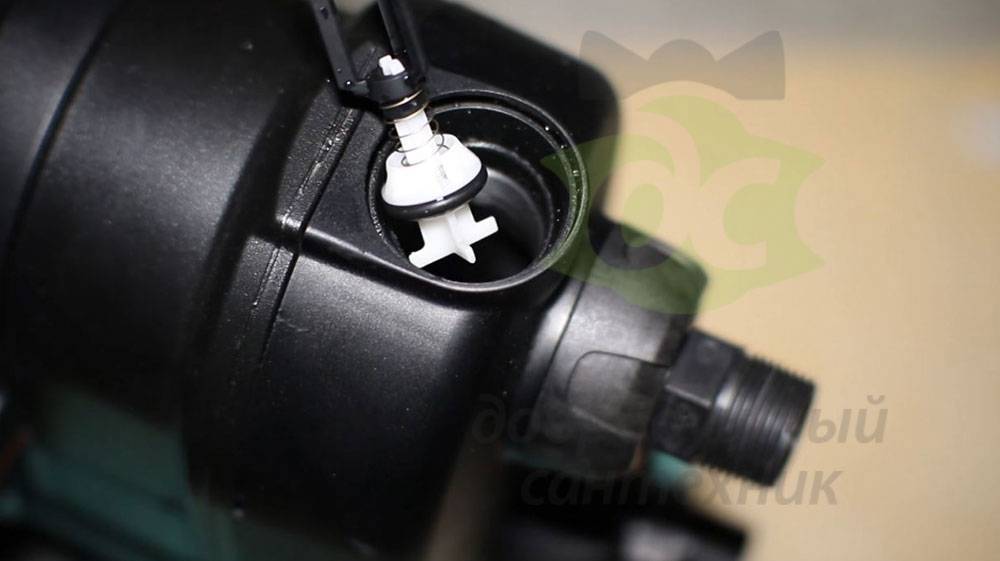

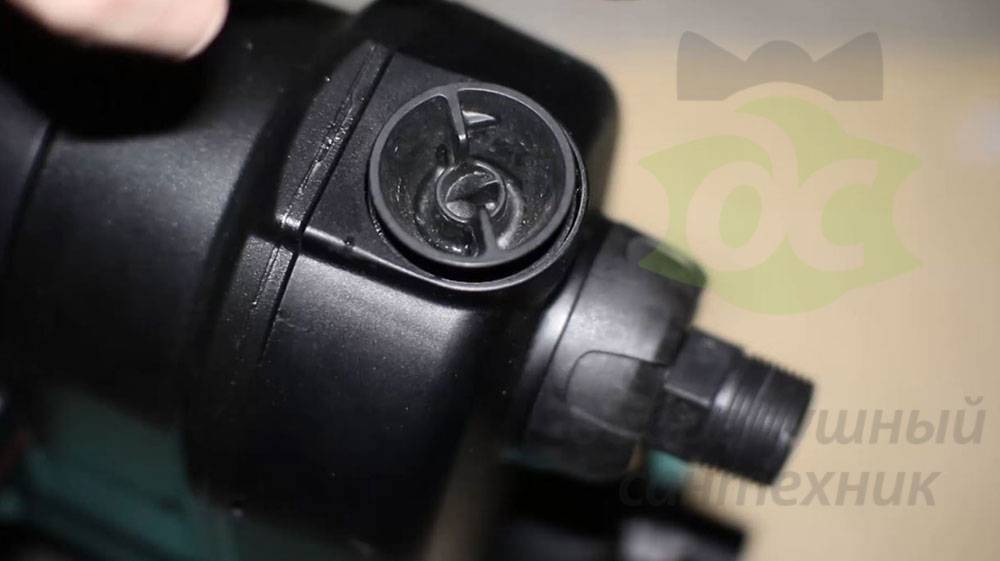

Заливная заглушка длинная и заканчивается обратным клапаном.

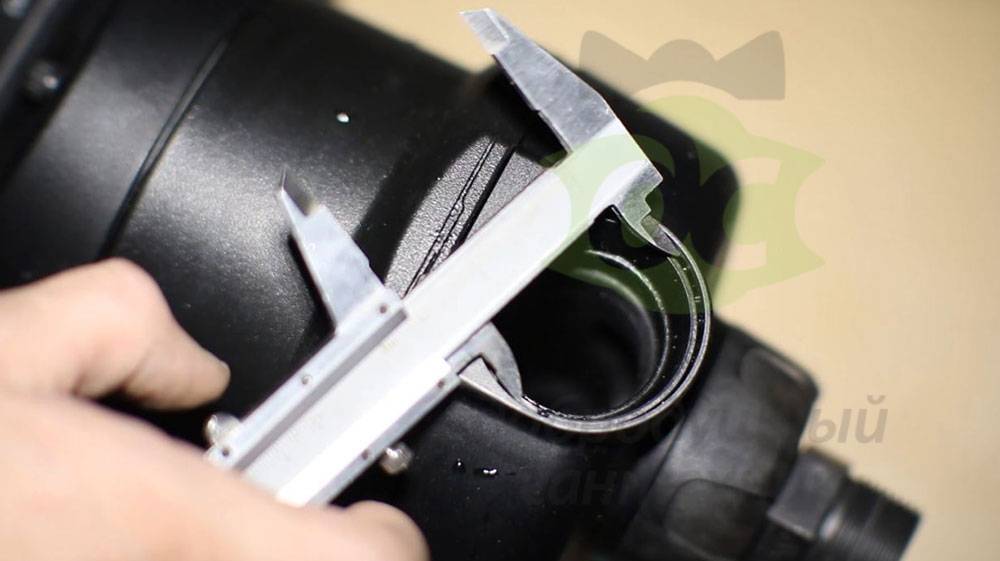

Заливное отверстие имеет форму воронки и её верхний край аж 52 мм.

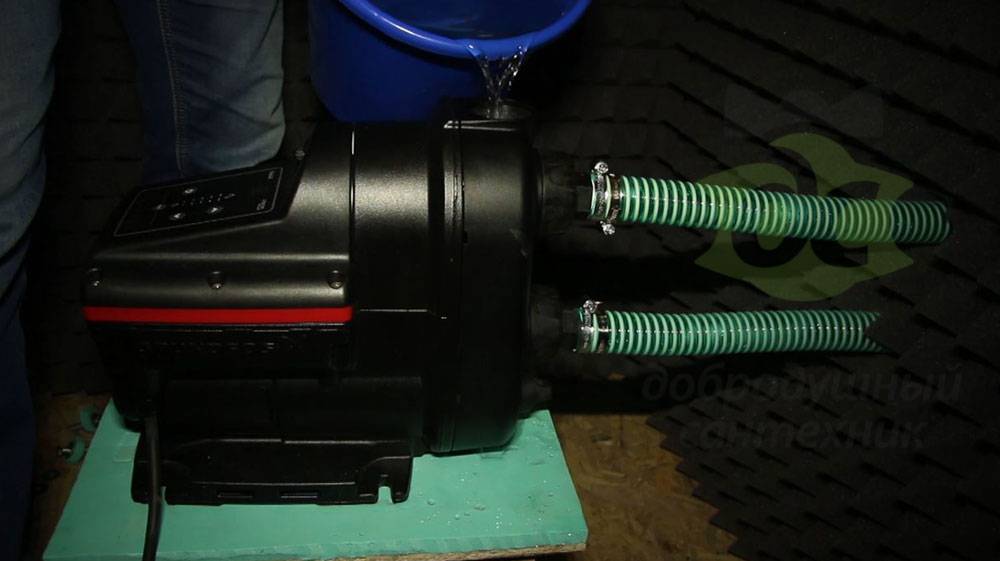

Когда я заливал станцию, мне не пришлось целится или прибегать к помощи воронки или капельницы, я взял ведро и накапал в станцию 1,7 литра воды. После чего завернул заглушку руками и станцию можно запускать.

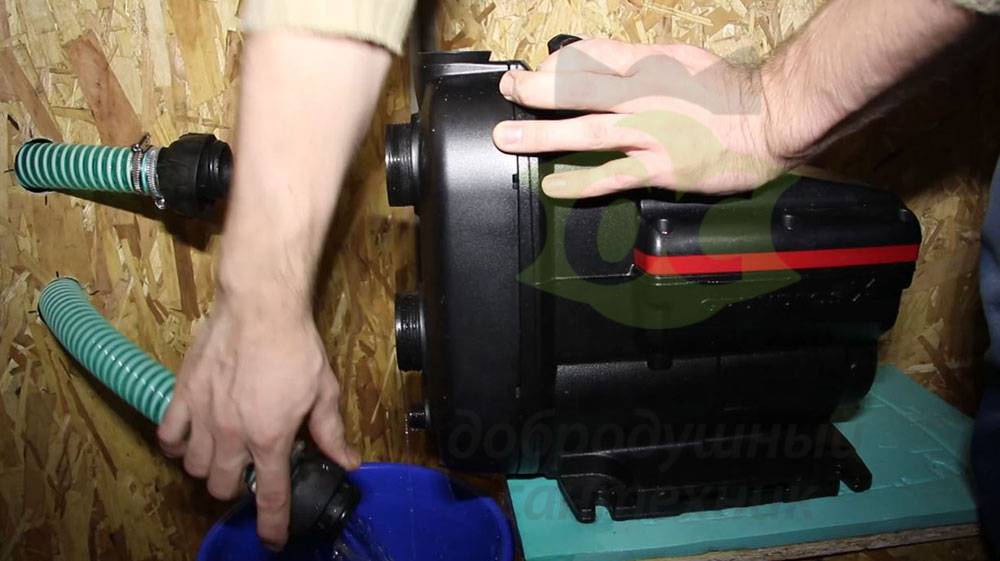

Запускаю в работу

Станция и так считается не шибко шумной, но для гашения вибраций, ну это же всё же насос, рекомендуется его устанавливать на вибропоглощающий коврик, как собственно я и поступил, и подключать станцию к системе через виброшланги, которые не будут передавать вибрации на систему.


Кстати, даже не думайте о том, что полимерная резьба это плохо и вы её запорете. Нет.Резьба хоть и из пластика, но пластик жесткий и закрутить фитинг через ленту фум или нить, не составит проблем, если вы умеете, а если нет, то смотрите мои подробные видеоинструкции как работать с лентой фум или нитью. Ссылка так же в конце этого материала.

Запуск. с 8-ми метров

с пустой трубой — затянуть воду не получилось. С пяти метров тоже не получилось. Но если в начало трубы установить обратный клапан и заполнить трубу, тогда всё прекрасно работает. Ну как прекрасно. Фактически станция может качать воду с 8-ми метров, но выкачивая воду с такой глубины, производительность станции значительно отличается в меньшую строну.

В видео, где рассказывал как я тестирую станции, я говорил что замер производительности произвожу только с пяти метров ссылка так же в конце этого матераила.Но всё же, как сказано в паспорте о максимальной глубине всасывания 8 метров — станция осиливает

Следующий пуск я произвёл с глубины 5 метров с заполненным трубопроводом и обратным клапаном с сеточкой. Выкачивая воду с такой глубины, по показаниям счётчиков, производительность получилась 2,7 куба в час.

Если станцию использовать как станцию повышения давления, или насос будет тянуть воду с уровня на котором установлен, тогда производительность станции по счётчикам 4 куба в час. (на экран 4050 литров в час.)

Максимальный расход 4,05

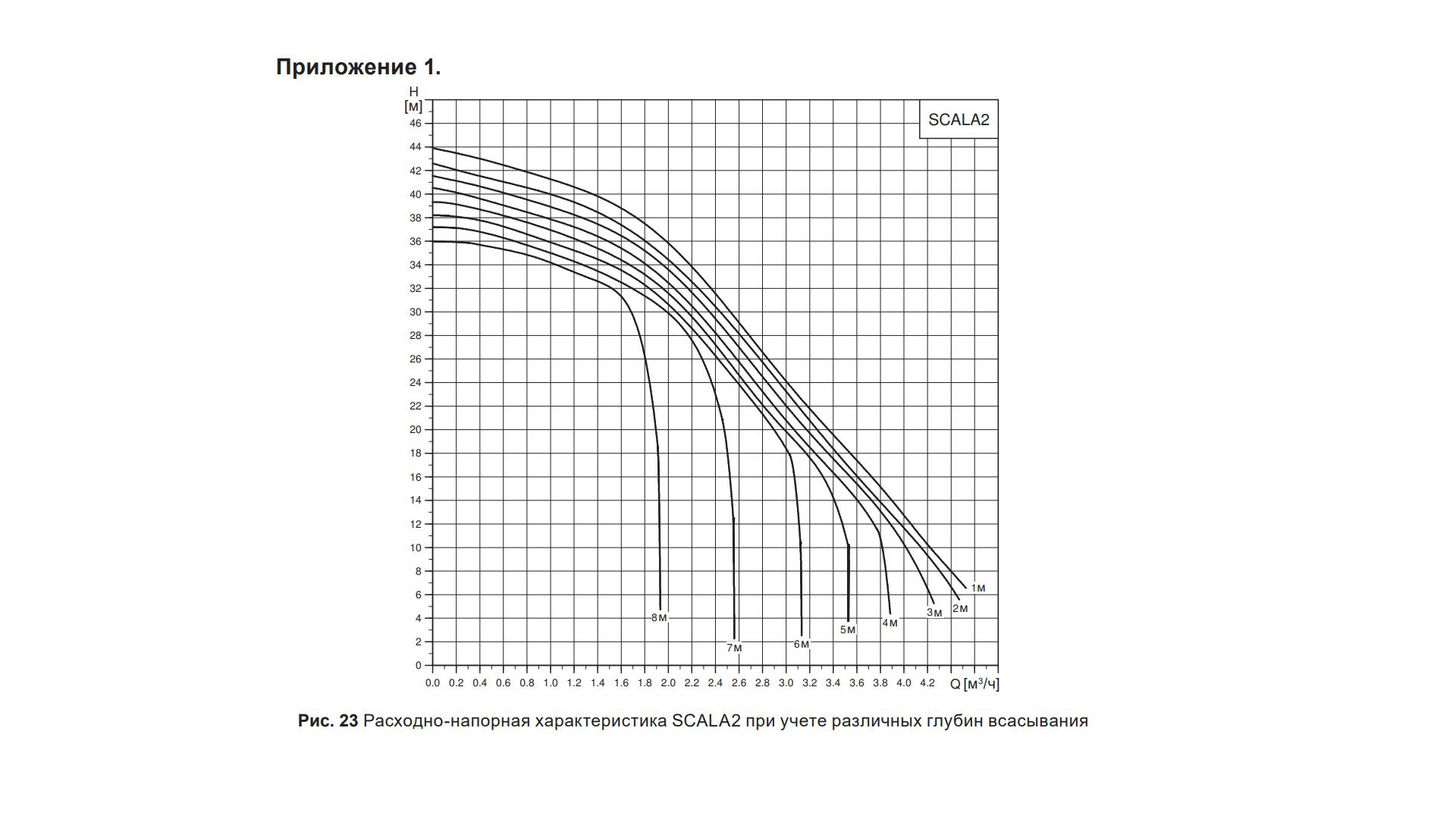

Вот одна из страниц руководства станции.  На графике показана зависимость производительности от глубины всасывания.

Для физических лиц

Наличными при получении

Оплата наличными курьеру и при самовывозозе со складов и ПВЗ.

Картой при получении

Оплата при самовывозозе со склада или ПВЗ.

Картой на сайте

Оплата банковской картой Visa, MasterCard и МИР. Зачисление денег в момент оплаты.

Банковский перевод

Средний срок зачислений денег 1-2 дня.

Кредит на срок до 24 месяцев

Возможность для клиентов ПАО Сбербанк оформить потребительский кредит на покупку не выходя из дома. Одобрение кредита через Сбребанк Онлайн. Кредит на срок от 3 до 24 месяцев. Итоговая стоимость кредита зависит от срока кредитовая и стоимости товаров.

Условия для подачи заявки на кредит:

  • Гражданство РФ
  • Держатель дебетовой карты ПАО Сбербанк
  • Возраст от 21 до 65 лет
  • Наличие регистрации на территории РФ
  • Сумма кредита от 3 000 до 300 000 руб.

Подробнее…

Безопасность и конфиденциальность при онлайн оплате

*Оплату банковскими картами международных платёжных систем Visa, MasterCard и МИР обеспечивает Сбербанк. Услуга оплаты через интернет осуществляется в соответствии с Правилами международных платежных систем на принципах соблюдения конфиденциальности и безопасности совершения платежа, для чего используются самые современные методы проверки, шифрования и передачи данных по закрытым каналам связи.

Для корректной оплаты необходимо внимательно и точно, соблюдая последовательность цифр и букв, ввести данные так, как они указаны на вашей карте:

  1. Номер карты, указан на лицевой стороне банковской карты и состоит из 16 цифр. Например: 0123 4567 8901 2345;
  2. Срок действия карты, указан на лицевой стороне банковской карты: месяц и год, до которого действительна карта.
  3. CVV2 или CVC2 код карты (как правило, указан на обратной стороне банковской карты и состоит из 3-х цифр. Например: 123.

Случаи отказа в совершении платежа:

  • банковская карта не предназначена для совершения платежей через интернет, о чем можно узнать, осведомившись в вашем банке
  • недостаточно средств для оплаты на банковской карте. Подробнее о наличии средств на банковской карте вы можете узнать, обратившись в банк, выпустивший банковскую карту
  • данные банковской карты введены неверно
  • истек срок действия банковской карты. Срок действия карты, как правило, указан на лицевой стороне карты (это месяц и год, до которого действительна карта). Подробнее о сроке действия карты вы можете узнать, обратившись в банк, выпустивший банковскую карту
  • превышен установленный лимит операций за день. Сумма ежедневного лимита для всех операций определяется банком-партнером.

Как применить промокод

Для того, чтобы применить к заказу промокод, необходимо добавить все интересующие товары и перейти в корзину, кликнув мышью по иконке корзины в правом верхнем углу страницы сайта. На открывшейся странице, введите в поле для промокода имеющийся код. Подробнее.

При возникновении трудностей в процессе оформления и оплаты заказа вы можете обратиться к нам по телефону +7 499 6000801.

Пошаговая инструкция, как отрегулировать своими руками

Настройка проводится при выключенном электропитании. Для проверки результата станцию подключают к сети.

Инструменты

Регуляция системы производится выставлением реле. Инструмент для работы потребуется нехитрый:

  • торцевой или рожковый ключ;
  • отвертка.

Подготовка

Принцип его работы заключается в замыкании и размыкании электрических контактов. Поэтому вначале:

  1. Выключают электропитание.
  2. Отвинчивают отверткой шуруп, находящийся в колпачке.
  3. Снимают с устройства кожух.

Процесс

Под крышкой реле находятся две пружины: большая и маленькая. Давление в водопроводе действует на них посредством мембраны. Именно от натяжения пружин зависит 2 положения реле.

Действия регулировки:

  1. Затягивание гайки на большой пружине увеличивает давление выключения. Выбирают направление вращения гайки. 1 оборот гайки изменяет значение нижнего показания манометра приблизительно на 0,4 бара (1 атм. ≈ 1 бар). Ослабив или подтянув на глаз пружину, включают систему и снимают показания контролирующего прибора.
  2. Если предыдущие действия не привели к желаемому результату, продолжают регулирование большой пружины. После удачной попытки переходят к настройке маленькой пружины.
  3. Эта пружина выставляет разницу между нижним и верхним показаниями манометра исправного оборудования. Изменение регулируемой ею характеристики требует приблизительно в 2 раза меньше оборотов, чем настраивание большой пружины на ту же величину. Сжимание маленькой пружины приводит к увеличению диапазона работы системы при выключенном моторе. Результаты регулирования проверяются аналогично предыдущему случаю, в реальных условиях работы станции. Теперь сразу можно проверять нижнее и верхнее значение манометра.

После выставления контрольных значений манометра рекомендуется проследить, чтобы насос запускался не чаще, чем 30 раз в час.

Панель управления

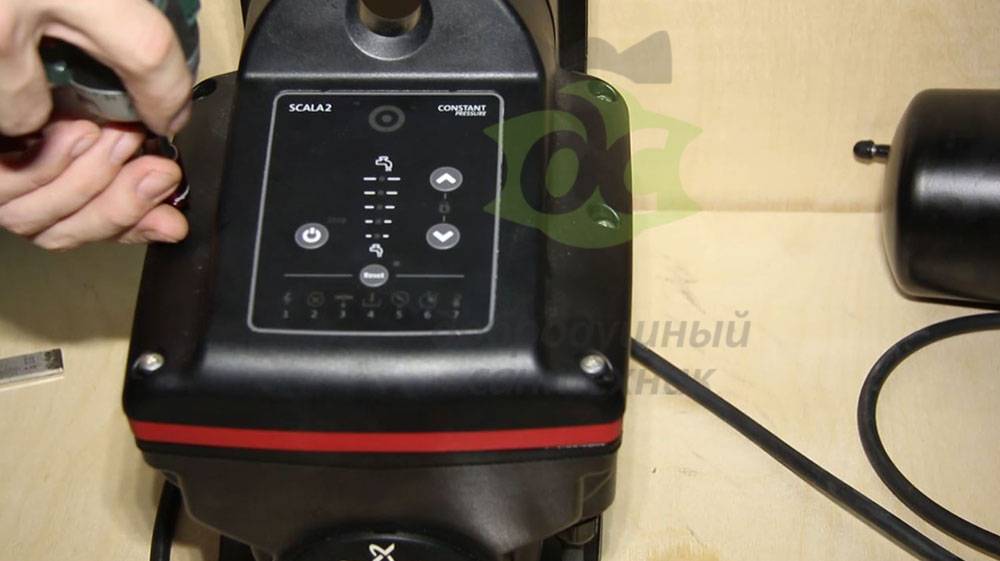

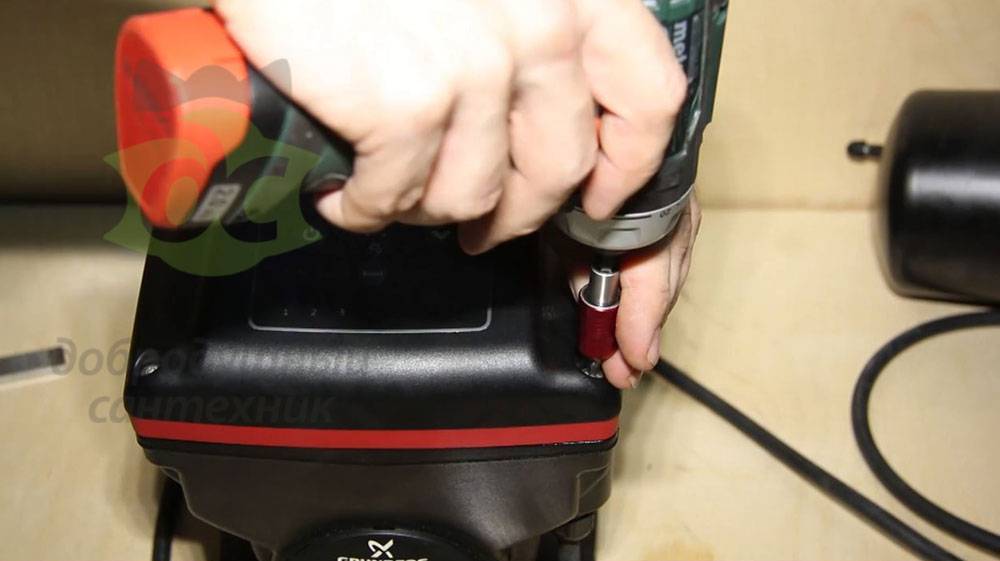

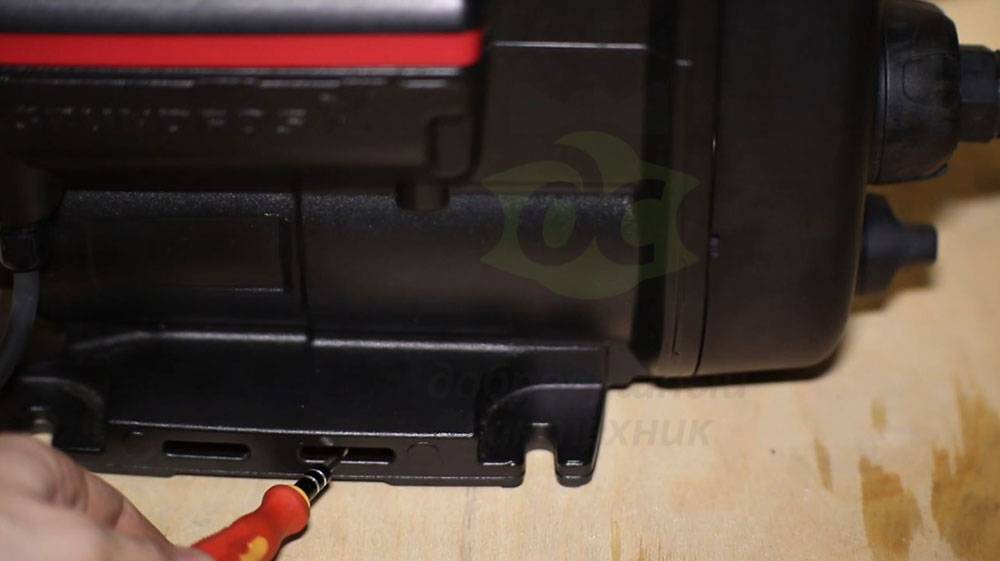

Я раскрутил 6 винтов и поднял крышку.


На крышке эластичный уплотнитель, который не позволяет попасть влаге внутрь блока с электроникой,

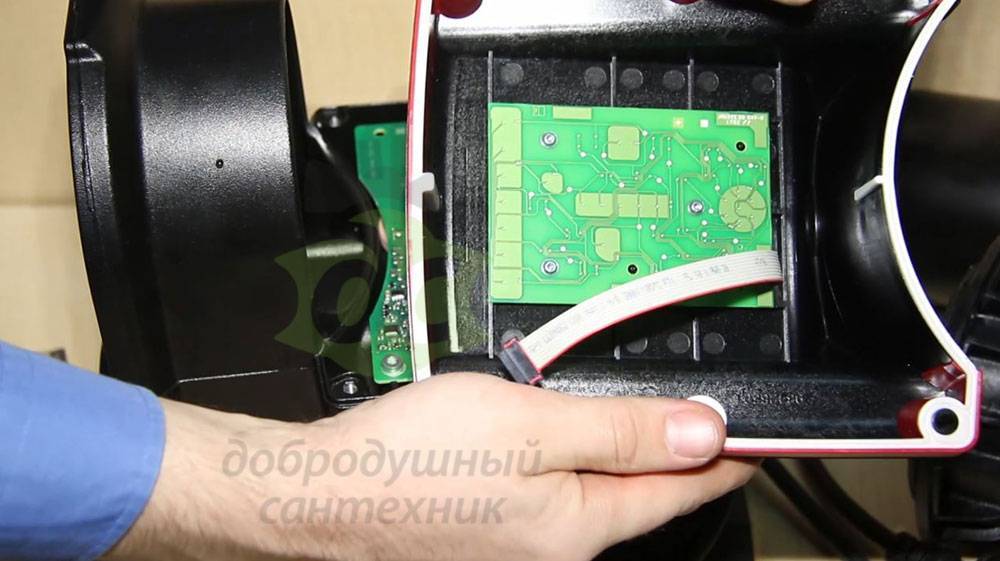

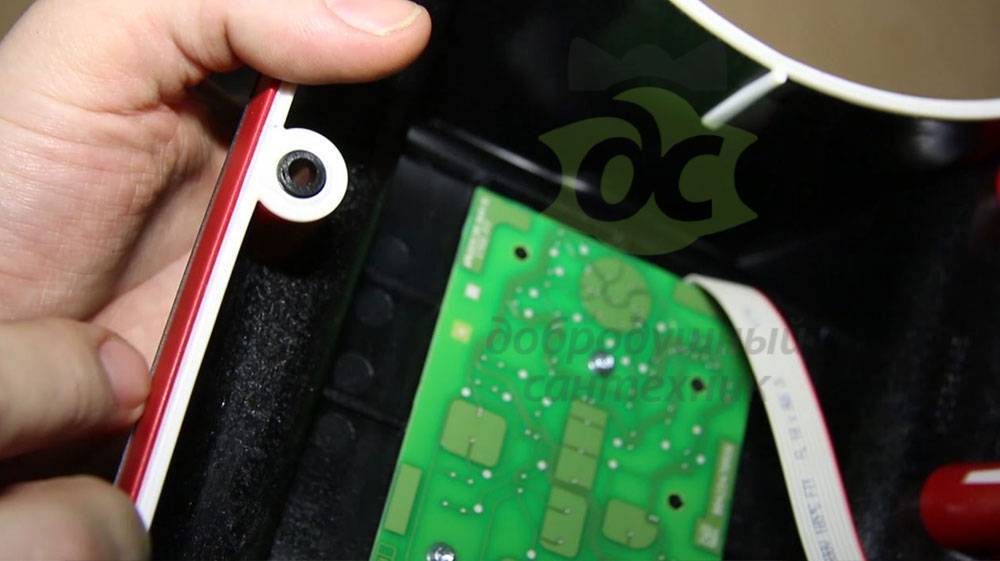

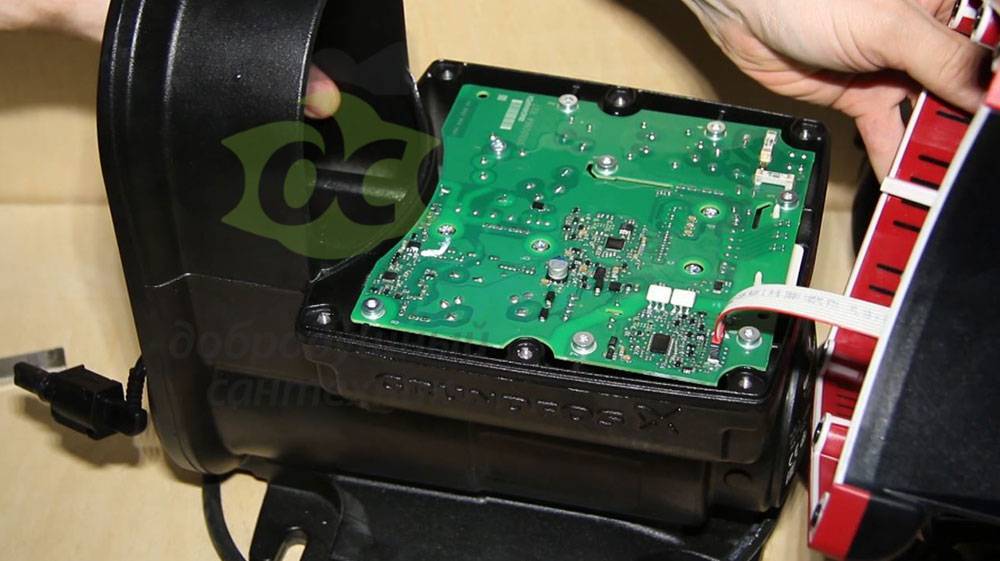

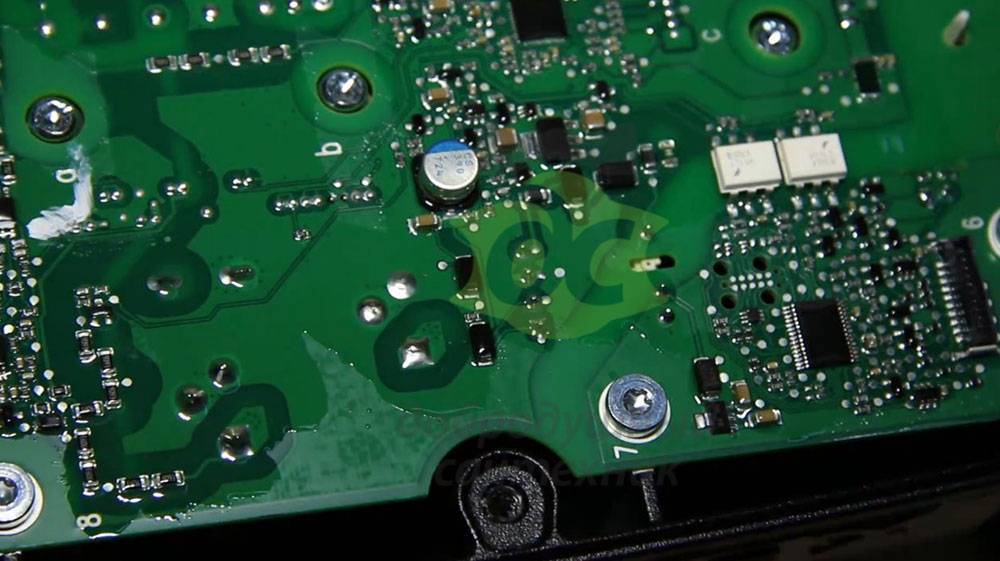

а на плате нанесен ещё какой-то полимер, который скрывает почти все электронные компоненты. Т.е. если влага  как-то и проникнет внутрь устройства, то электроника ещё будет жить.

Саму плату я показывать не стал, так как там просто электронные компоненты в которых я ничего не понимаю, а под ней алюминиевый корпус насоса.

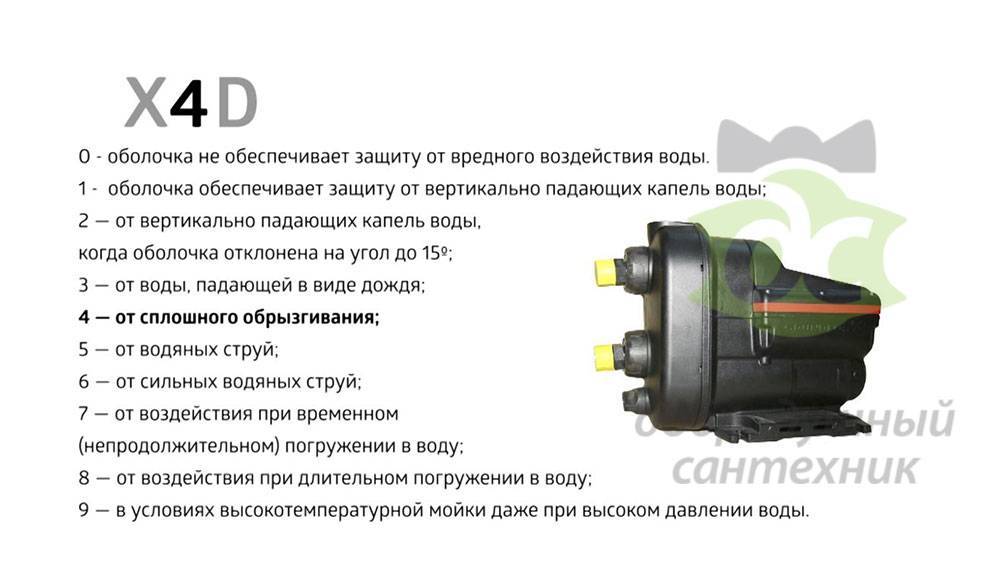

Степень защищёнсоти станции

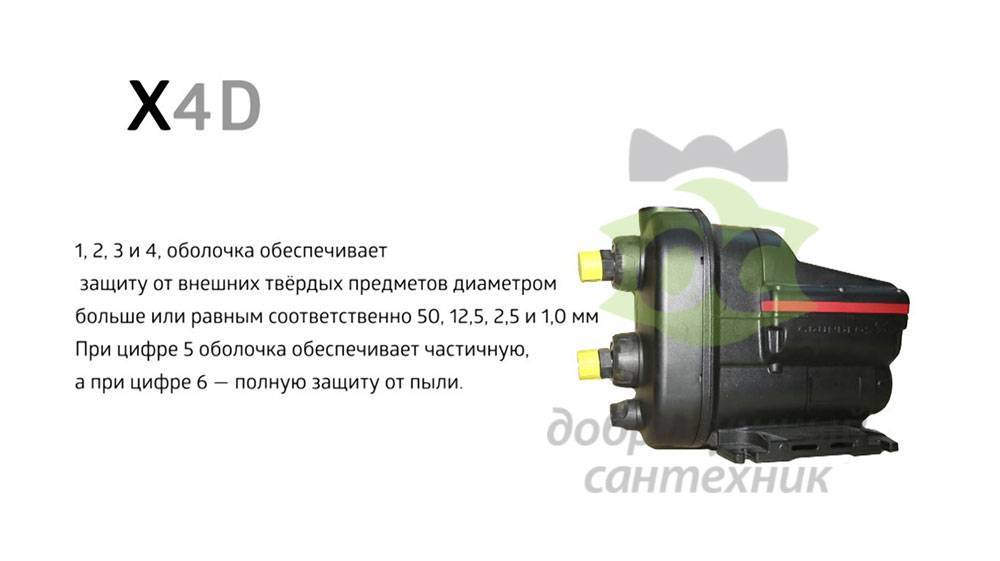

X4D  означает следующее

Первая цифра заменена Иксом — означает что для данного оборудования эта характеристика не нормирована. Первое значение должно говорить о степени защиты от проникновения твёрдых предметов внутрь устройства или защиту пользователя от подвижных элементов. Станция полностью герметична и туда, вероятно не может ничего проникнуть.


Вторая цифра, это степень защиты от проникновение воды. 4 означает что станция защищена от водяных брызг с любого направления

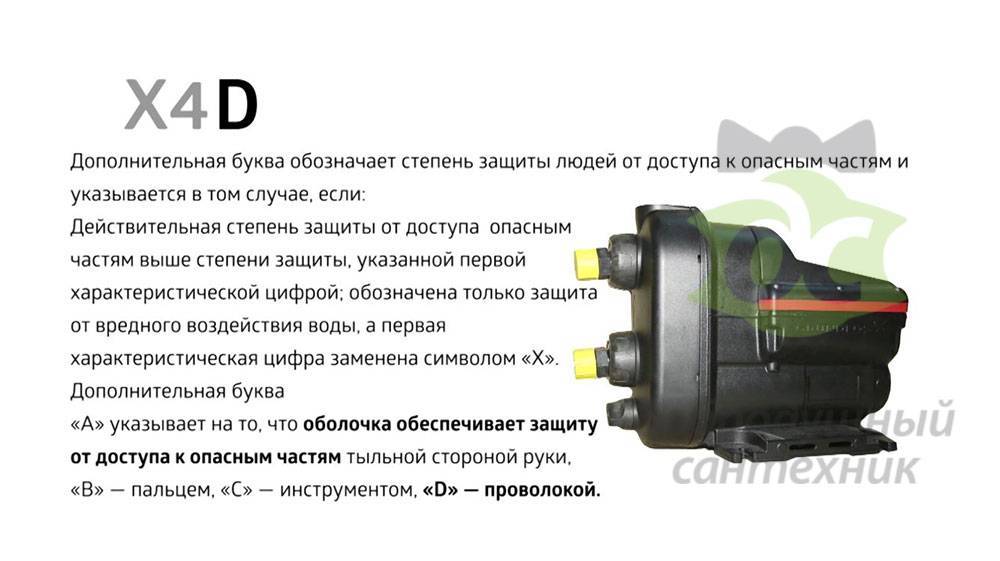

а буква Д говорит о том что станция защищает человека от касания рукой, инструментом или даже проволокой. Всё закрыто.

Особенности станции

Панель управления

Пожалуй самое время рассказать об этой новогодней ёлке подробнее.

Если вы смотрели моё видео о политике Грундфос и о компании в целом, то знаете, что они стараются делать насосы так, чтобы единожды его установил и забыл.  (ссылка внизу)Т.е. по логике, вся эта красота тут вообще никак не нужна, потому что насос стоит часто в подполе и все эти огоньки, кому они светят?Хотя если насос всегда на виду, на мой взгляд это информативно.Если разобраться в деталях, здесь нет ничего лишнего.

Этой станции, на текущий момент не хватает только удалённого управления.

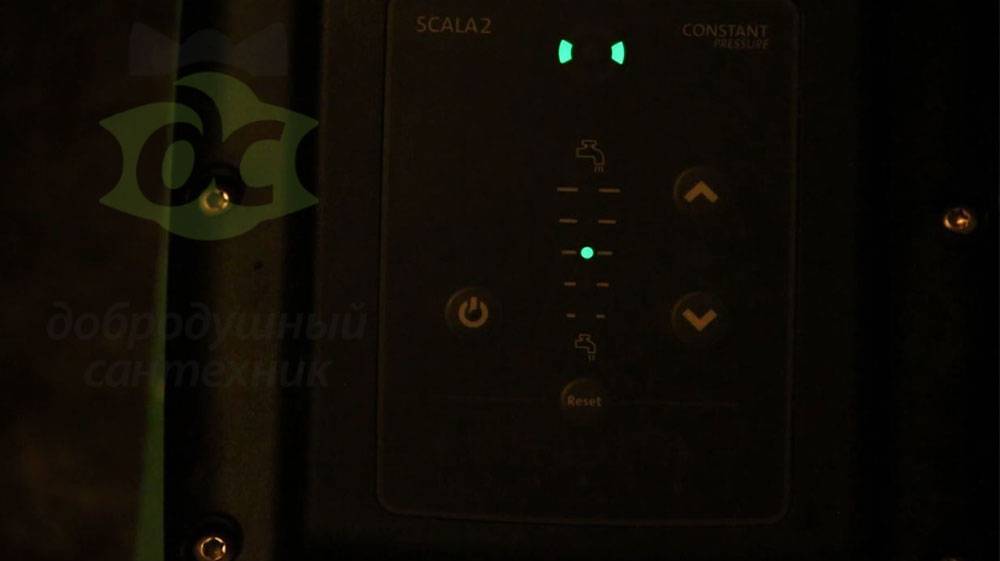

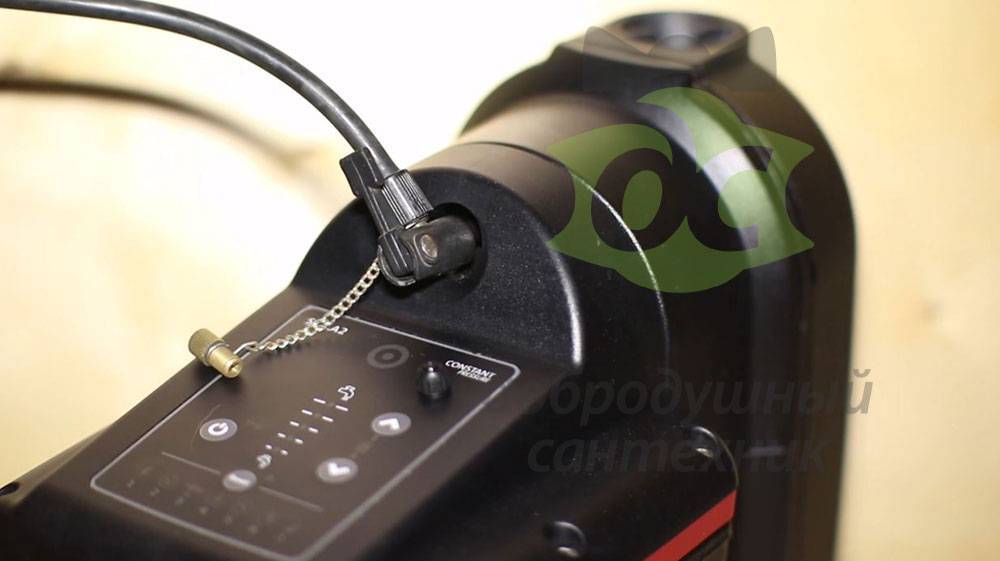

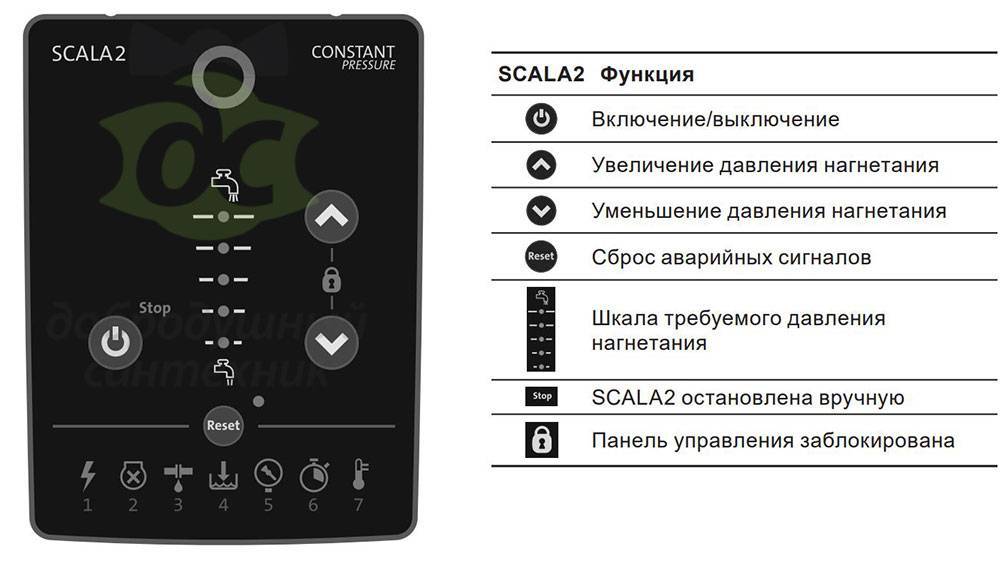

Индикаторы и кнопки управления.

На панели сверху, самый главный индикатор, это индикатор работы или состояния станции. Если он не светится — станция отключена.Два индикатора горизонтально светятся — насос включён но не работает.

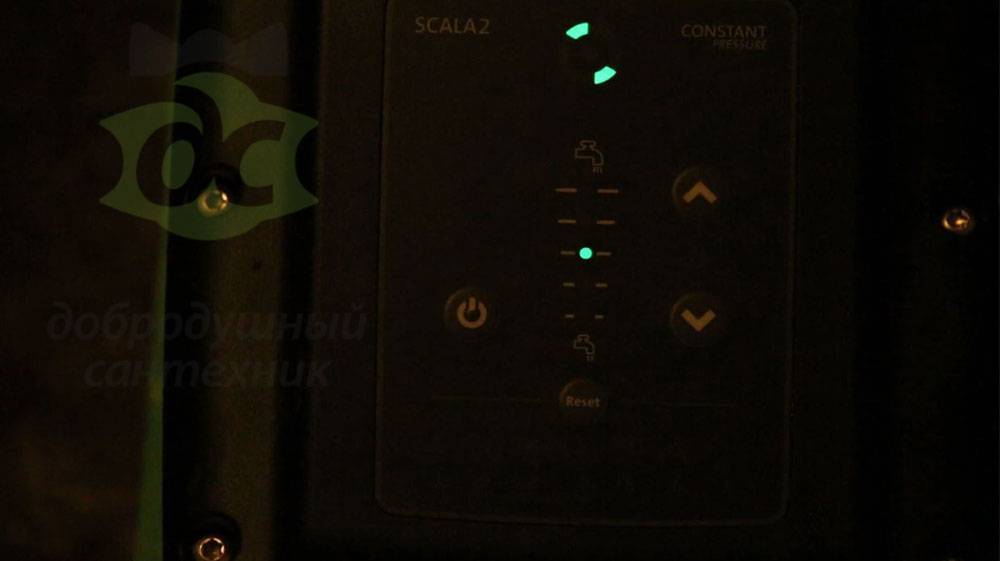

Два индикатора под 45 градусов говорят о том что насос работает, но вал не вращается.

Два индикатора имитируют вращение показывают вращение вала — насос работает.

Два горизонтальных красных индикатора мерцают или горят. Насос аварийно остановлен.

Ошибки

Внизу семь символов пиктограмм разгребём их значения по порядку:

  1. Молния. Неверное напряжение. станция работает при напряжении от 170 до 300 вольт. Если в сети будет вне этого диапазона, то станция не сгорит, а уйдёт в ошибку. Подать нужное напряжение и станция возобновит работу.

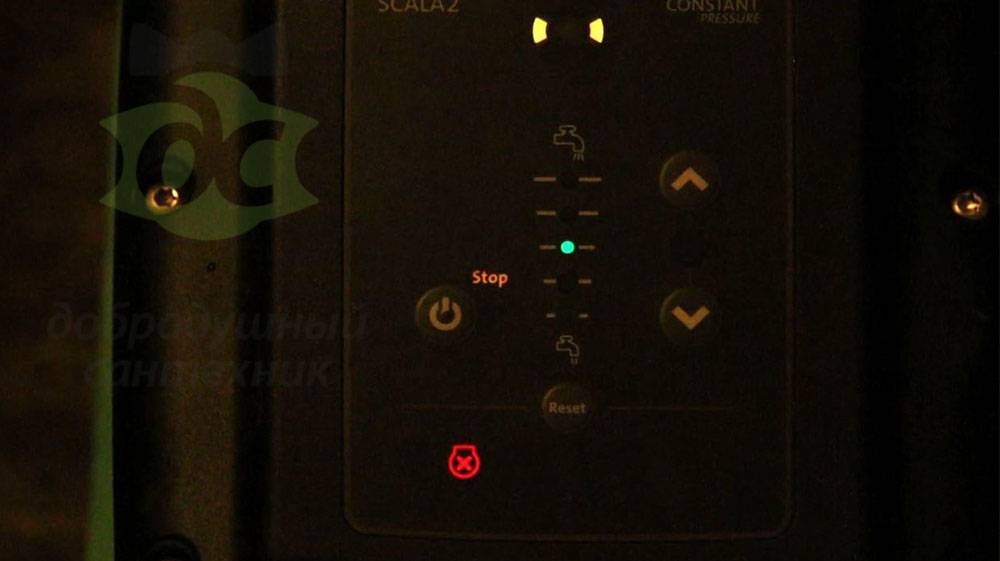

  2. Индикатор состояния красный в горизонтальном положении и крестик Станция заблокирована (на случай если заклинил вал) Попробуйте его провернуть, как я показывал ранее. Если это невозможно то вероятно насос забился грязью и его необходимо чистить. Для этого или обратитесь в сервис или смотрите далее как добраться до рабочих колёс.
  3. третья ошибка, это Утечка в системе. Эта станция не имеет ограничений по количеству пусков в час, но есть функция ошибки, т.е. станция оповестит пользователя о том что станция запускается слишком часто и вероятно это говорит о протечке в системе или о неисправном внутреннем обратном клапане, который надо прочистить.На это случай в специализированном меню есть функция антицикличность.Если функция анти цикличности не активна, то после запуска насоса в короткий промежуток времени более 40 раз, появится индикатор протечки, но станция продолжит работать в штатном режиме. Если  функция анти цикличности активна, то при тех же условиях, станция так же выдаст ошибку но остановится.
  4. сухой ход
  5. Превышено максимальное давление. Это значит, если станция работает от водопроводной сети как насос повышающий давление, то при возрастании в системе давления станция более 6 бар, уйдёт в ошибку.Либо, если вы настроили такое давление, которое станция накачать не может.
  6. Индикатор будильник, говорит о том, что превышено максимальное время непрерывной работы. По умолчанию функция отключена. Т.е. станция может работать непрерывно очень долго. Если эту функцию активировать, то станция автоматически выключится и выдаст ошибку через 30 минут работы.
  7. Температура за пределами рабочего диапазона станции, это или ниже 4-х градусов или более 55 по цельсию.

Такая ошибка как и защита по сухому ходу при незаполненной станции, могут быть сброшены только в ручную. Зачем нужна такая функция?

Примерно на такой случай или на случай если кто-то забывает перекрывать воду, функция может быть весьма полезной, чтобы не тратить зря воду и электроэнергию. Зная о том что она включена, примерно на 29-й минуте можно сделать паузу в 15 сек и включить воду дальше и 30 минутный отсчёт начнётся заново.

Как мне кажется, ошибки или предупреждения при которых станция продолжает работать, не имеют никакой пользы, если станция стоит в подвале, а туда я спускаюсь только за баночкой прекрасного варенья из серверной ягоды или если вода совсем перестала бежать.


Т.е. явно не хватает удалённого оповещения!

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

  • включения – 1,5-1,8 атм.;
  • выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

Если насос включается при открытии крана и выключается только при его закрытии, это говорит об отсутствии дополнительного напряжения в системе. Из гидроаккумулятора либо вышел воздух, либо в нем прорвана резиновая груша (мембрана).

На какие параметры настраивать станцию водоснабжения?

При первом запуске системы запоминают показания манометра в моменты включения и выключения насоса. Смотрят в паспорте на изделие предельные значения давления в водопроводе. Обычно они лежат в диапазоне 1,5-3 бар.

Ориентиры для определения нового рабочего диапазона манометра:

  • максимальный объем воды, который случается использовать;
  • предыдущее давление;
  • диаметр трубы;
  • количество подключений насоса в час.

Примерный расход жидкости из разных потребляющих приспособлений:

  • умывальник — 360 кг/ч;
  • душ — 600 кг/ч;
  • туалет — 250 кг/ч;
  • стиральная машина — 600 кг/ч;
  • посудомоечная машина — 500 кг/ч;
  • система для полива — 1000 кг/ч.

Просчитав ожидаемый расход воды, проще всего воспользоваться таблицей ниже для определения значения давления, с которого стоит начать регулирование:

Давление включения насоса должно быть не меньше, чем 110% от давления воздуха в гидроаккумуляторе.

1 Особенности и функционал

Автоматическая насосная установка для водоснабжения имеет полный функционал насосной станции, при этом экономична, бесшумна и комфорта в эксплуатации. Она направлена на обеспечение потребителя постоянным напором воды (независимо от количества точек водозабора, используемых одновременно).

Автоматическая станция Grundfos Scala2

Оборудование Грюндфоса включает:

  1. Гидроаккумулятор (мембранный бак) вместимостью 0,65 л.
  2. Насос самовсасывающий.
  3. Электродвигатель с регулируемой частотой.
  4. Привод (панель управления).
  5. Датчики давления.
  6. Обратный клапан (запорная арматура).

Когда водозабор увеличивается, вал начинает вращаться ускоренно, что положительно влияет и на подачу воды. Когда происходит снижение забора воды из водоснабжения, крыльчатка насоса вращается медленнее. Подобный механизм и принцип работы позволяет подключатся в любое время без потери напора, к тому же, экономить на электроэнергии.

Насосная станция Scala2 отличается от предшественника MQ низким уровнем шума, не превышающем 47 дБ, поэтому монтаж устройства идеален в жилом помещении. Оно поставляется в полном комплекте, готовое к установке. Мощность, потребляемая изделием, варьируется от 300 до 550 Вт. Глубина всасывания (будь-то скважина или колодец) не превышает 8 м. Минимальный напор достигает 15 м, максимальный – 46 м. Пропускная способность равна 3,9 куб.м/час.

Температура окружающего пространства не должна превышать 55 градусов. Требования по температуре перекачиваемой жидкости составляют 45 градусов. Допустимое давление в системе – 10 бар. Конструкция мобильна, ее вес равен 10 кг.

Благодаря встроенным элементам, насосная установка Scala2 регулирует в автоматическом режиме свою работу, адаптируется к параметрам расхода в системе водоснабжения. Перекачиваемая жидкость выступает в качестве охладителя электродвигателя. Это и позволяет генерировать самый низкий уровень шума.

Для устройства характерно наличие встроенного датчика, измеряющего на постоянной основе давление на выходе агрегата. При его снижении происходит немедленное повышение производительности оборудования с целью компенсации падения давления. Эта технология называется интеллектуальным управлением насоса. В результате ее функционирования в трубопроводе круглосуточно постоянное давление воды.

Существенное отличие насосной станции от аналогов – компактность. Габариты насосной установки составляют 40,3×19,3×30,2 см.

Изделие имеет богатый перечень защитных функций, останавливающих его в случае возникновения утечки, когда происходит цикличный расход воды, а также, если пользователь забыл закрыть кран и совершается постоянный расход жидкости на протяжении 30 мин. Электродвигатель предохраняется от работы «сухого хода». О возникших ошибках информирует панель управления, оснащенная клавишами включения-отключения, перезапуска.

Чертеж Grundfos Scala2

1.1 Достоинства Scala2

Отзывы владельцев свидетельствуют о том, что устройству присущ ряд преимуществ, а именно:

  • постоянный напор воды, поддерживаемый интеллектуальным блоком управления;
  • высокая степень энергоэффективности благодаря наличию преобразователя частоты и двигателю на постоянных магнитах;
  • встроенная защита от эксплуатации «в сухую», потребителю не стоит волноваться о перегорании двигателя, поскольку насос автоматически выключится, если вода в источнике (резервуаре) закончится;
  • низкий уровень шума;
  • надежность конструкции, изготовленной из композитных материалов, устойчивых к износу;
  • возможность монтажа как в доме, так и снаружи за счет подобающего уровня изоляции и прочности корпуса;
  • возможность забора и подъема воды из различных источников: напрямую через трубопровод или из неглубоких колодцев, накопительных резервуаров, водоемов;
  • функция автоостановки по истечению заданного времени;
  • защита от цикличности;
  • простота установки и эксплуатации;
  • долгий срок службы;
  • наличие индикатора функционирования, световых указателей поломок;
  • неприхотливость в техническом обслуживании;
  • встроенный эжектор.

Поверхностная насосная установка применяется в водоснабжении частных домов (с числом этажей 1-3), которые располагают не более 8 точками водозабора. Установка решает следующие задачи: повышение давления из городских магистралей, перекачивание чистой воды из природных источников, водоснабжение из колодцев, полив ручного и автоматического типа, обеспечение водой из емкостей для накопления.

Кнопки управления

Кнопка включения и останова станцииКнопка сброса ошибок вручнуюКнопки вверх и вниз.

Зелёные точки это своего рода манометр.

Чтобы изменить давление, достаточно просто нажать стрелочку вверх или стрелочку вниз.

Где первая нижняя точка это 1,5 бара, а последняя 5,5 бар. Градация регулировки по пол бара. Если будет светиться две точки, например обе нижних, значит это 2 бара. Потом если светится только одна точка, вторая снизу, то это уже 2,5 бара и так далее.

Странная градация, лучше бы одна точка означала целое число, а две промежуточное, но какая есть.

По умолчанию настроено заводом давление 3 бара

Специализированное меню:

У станции есть спец настройки в которых есть три функции о которых сказано ранее. Это антицикличность, автосброс и максимальное время непрерывной работы.

Чтобы зайти в специализированное меню, надо держать кнопку перезагрузки 5 секунд, после чего начнёт мигать молния нижний индикатор меню на шкале давления, который является курсором. Снизу вверхВторой индикатор, это активация времени непрерывной работы. Для подтверждения или отмены жму перезагрузку, Третья это антицикличнсть и автосброс. при активации функции автосброс, станция сама будет сбрасывать ошибки по следующему алгоритму:

Если сработала ошибка по сухому ходу, то станция перезапустится через 5 минут и сделает 8 таких попыток если вода не появится, алгоритм повторится через сутки.

При всех остальных ошибках, станция перезапустится через 1 минуту и сделает три попытки, после чего перезапустится через 5 минут и сделает 8 попыток. Если вода не появится, цикл повторится через сутки. Если автосброс выключить, то при возникновении ошибок станцию придётся перезапускать вручную. Чтобы выйти из меню, надо нажать одновременно указатель вниз и перезагрузку. Для того чтобы настройки кто-либо случайно не изменил, клавиши управления можно заблокировать, одновременным нажатием стрелки вверх и стрелки вниз.

*Как этим пользоваться, более наглядно показано в видео

Работа станции.

При падении давления станция включается с небольшим щелчком, но звук щелчка не громче чем максимальный уровень работы станции.При закрытии смесителя, станция замедляется сразу же, но через секунду вновь запускается и работает ещё 8 сек. После отключается.

Имитация сухого хода. Достал всасывающую трубу из бака станция изменила шум.Через 5 секунд после попадания в станцию воздуха, станция отключается на секунду, далее запускается в режиме вакуумного насоса и по новой затягивает воду с пустую трубу.Вновь достаю шланг, станция через 5 секунд после попадания воздуха, перезапускается. Далее шланг в воду не погружен, станция работает 30 секунд и вновь перезапускается на 30 сек, далее ещё цикл. Опускаю всасываюдую трубу в бак, вода затягивается со второй попытки.Далее имитирую просто подсасывание воздуха. Слышно как станция работает с перебоями, но продолжает работать до тех пор пока труба полностью не заполнится воздухом.После нескольких попыток, на седьмой цикл ставил трубу в бак. Шланг три метра пустой. на второй цик станция затянула воду.

Сброс на заводский устновки клавишей вниз+ресет

После сброса к заводским установкам цикл повторяюВынимаю шланг, на 4-й цикл станция ушла в аварию. Через 5 минут станция перезапускается. Труба в баке. Воду затянула со второго цикла.

Имитация утечкиСтанция не имеет ограничений по количеству пусков, но установлен алгоритм работы по количеству пусков. Если будет более 40 стартов в час, то станция продолжает работать и дальше, но высветится ошибка утечки.

Блокировка панели управления станцией. Зажимаем обе кнопки вверх и низ. Станция перестает реагировать на нажатия. Разблокировать так же

Кнопка Reset сбрасывает ошибки, но не перегружает станцию.

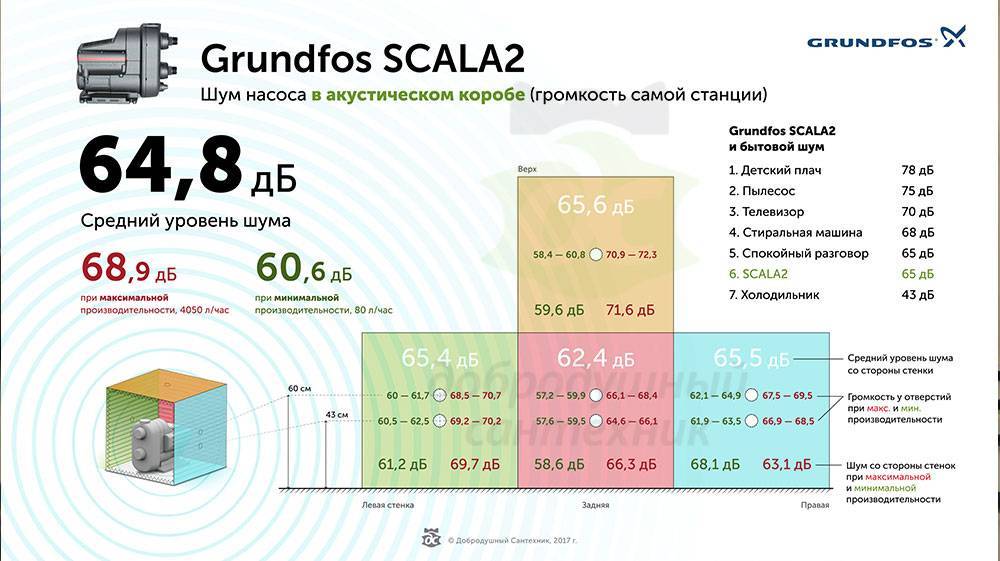

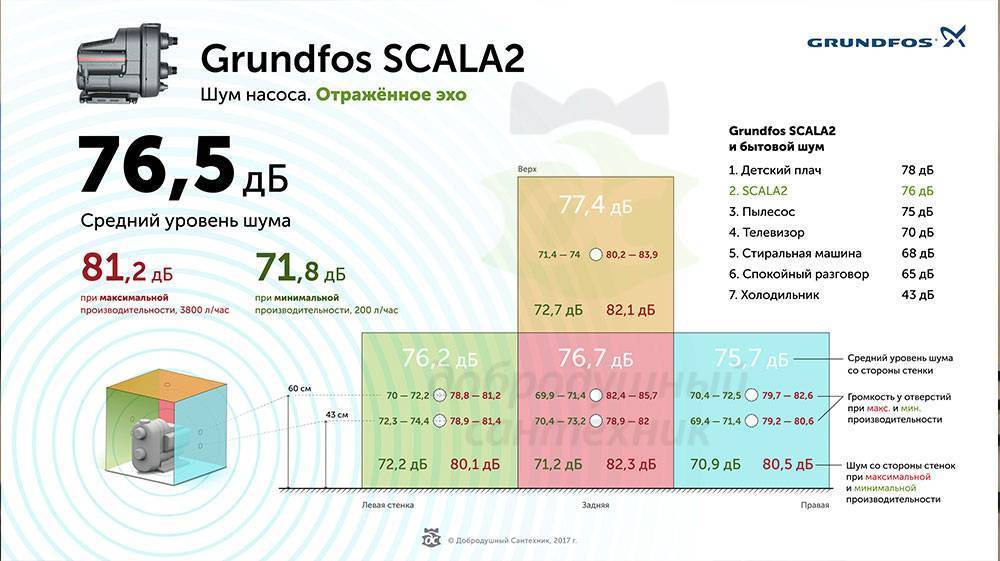

Уровень шума

Как измеряется шум, смотрите видео о том как я тестирую станции.

Напомню, что для этого у меня есть деревянный куб, стенки внутри которого оклеены акустическим поролоном. Акустический поролон компании Эходизайн

Замер шума в акустическом коробе4,05 куба в час =  680,1 куба в час   =  61

Замер шума с отраженным эхо в коробе4,05 куба в час =  820,1 куба в час   =  72

Щелчок запуска не более 67 Дб

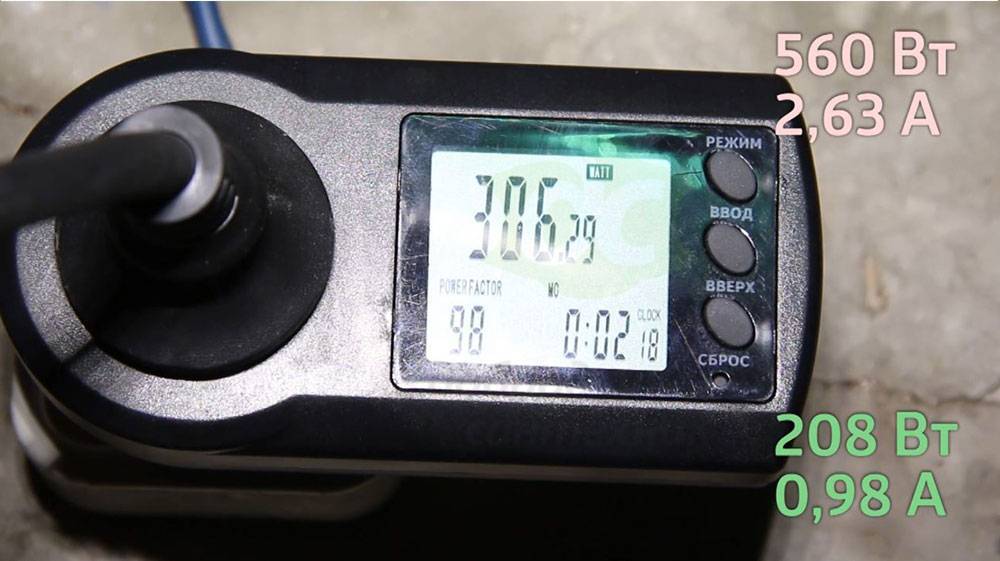

Сколько Ватт сьедает насос?

Максимальный показатель у меня получился

2,63 ампера 562 ватта  при 4-х кубах в час

0,98 ампера 209 ватт при 80 литрах в час.Т.е. станция действительно очень экономичная по расходу электроэнергии. Она из электрической сети вытащит именно столько ватт, сколько вам потребуется воды в данный момент времени.

На внизу основания станции, есть вентиляционные отверстия.

При установке проследите за тем, чтобы они небыли закрыты водой или чем либо ещё. Зачем это надо?Если перевернуть станцию, то там видна сеточка, она защищает каналы в станции от насекомых При необходимости сетку стоит прочитать. Её легко снять поддев плоской отверткой.

Эти два канала нужны для свободного стекания капель воды, которые могут появится при обкатке станции. А вентиляционные отверстия у основания нужны как раз чтобы эти капли испарялись.

Минусы станции:

  1. Станция издаёт щелчок при пуске, но он выбивается только из тишины. Т.е. пока станция молчит, тишина. Но работа начинается с щелчка, уровень звука которого не превышает шум работающей станции.
  2. Станция почему-то не сразу останавливается, после закрытия крана.
  3. Надо следить за давлением ГА
  4. Нет привычного манометра, но есть цифровой аналог и градацией по шкале в 0,5 бар

Плюсы:

  1. Станция имеет частотный преобразователь вращения вала
  2. Малый расход электроэнергии
  3. Не сильно шумит при умеренном расходе
  4. Имеется доступ к валу для его расклинивания если станция долго стояла Т.е. станцию не придётся разбирать.
  5. Компактные размеры станции.
  6. Имеет разъемные подключения, т.е. не придётся разрезать трубопровод или использовать дополнительные американки.
  7. Лёгкий доступ к клапанам для их прочистки.
  8. Станция не боится перепадов напряжения и в случае низкого напряжения не сгорает, а выходит в ошибку.
  9. Имеет большое заливное отверстие
  10. Имеет большие и удобные рукоятки сливного и заливного отверстия.
  11. Нет необходимости по новой заполнять шланг после срабатывания по сухому ходу, станция сама затянет воду.
  12. Гарантия 5 лет

Ещё один нейтральный пункт, который я не отнес к минусам, это стоимость станции

Если на день съёмки её цена 26-30 т.р. 480-500 $

Сразу вроде как и дорого, но если посчитать сколько она расходует электричества за 10 ти летний срок работы,  средний показатель будет в районе 400 ватт, то она окажется гораздо экономичнее чем купить станцию в двое дешевле.

Видеообзор:

Гидравлическая часть

Спереди у станции есть заглушка, которая закрывает сливное отверстие. Рукоятка заглушки удобная и для того чтобы сливать воду, не понадобится никакой специальный инструмент, я просто беру рукой, откручиваю пробку и вода сливается.

В кромке есть эластичное уплотнительное кольцо.Для скорейшего опорожнения станции, надо выкрутить и заливную заглушку.

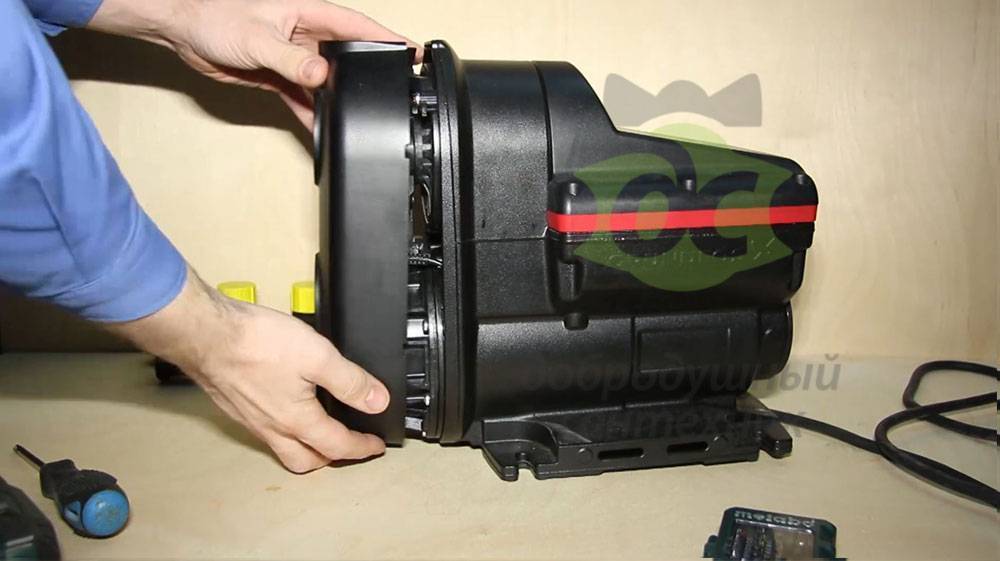

Далее я открутил штуцеры, отложил их в сторонку и теперь снимаю крышку за которой прячется основная гидравлическая часть.

Для снятия крышки, достаточно плоской отвёрткой поддеть защёлки на самой крышке в 4-х местах

Зачем вам разбирать гидравлическую часть?Это может понадобится на случай если станция затянула в себя глины и вал заклинило. Как провернуть я говорил выше.

Вот он гидравлический блок с резьбами, в который вставлен датчик давления. Для  снятия блока мне понадобилась шестигранная звёздочка 25 мм, чтобы открутить 10 винтов.

Теперь я снимаю стопор чтобы освободить датчик давления, вытаскиваю датчик.

Датчик вытаскивается вниз. В видео это более наглядно.

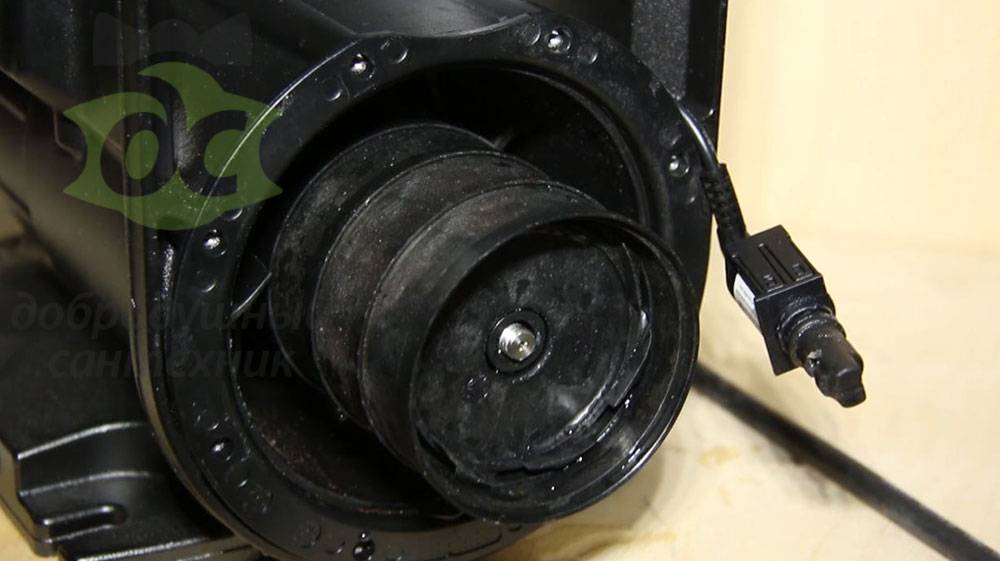

Раскрутил все винты, снял часть корпуса гидравлического блока и вот он вал с рабочими колёсами.

Если туда попала грязь, то это сразу будет видно. Для очистки придётся снять группу рабочих колёс. Для этого, со стороны шильдика насоса, надо удерживать вал толстой шлицевой отвёрткой и открутить гайку со стороны рабочих колёс.

Теперь можно снять первое колесо.

Рабочие колёса сделаны из полимера, так как во-первых, это удешевляет производство, а во вторых позволяет детали сделать с более точные детали. Используется полимер Норил

Noryl. Норил это торговая марка, как и все копиры называют Ксероксом. Это разновидность полимеров  Полифениленоксида с ударопрочным полистиролом. который продаётся под торговой маркой Норил, США.

Иные названия подобного полимера:PPO,  PPE,  PPOX, Полифениленоксид, Полифениленэфир, Арилокс, ПФО,  Арилокс, Luranyl, Lynex,  Noryl,  Vestoran,  XyronДанный материал обладает высокой износостойкостью, высокой ударной прочностью, огнестойкий полимер, который способен не менять своих эксплуатационных свойств до 100 градусов. Этот же полимер используется и автомобильной промышленности. На нём не размножаются бактерии, вследствии чего применяется и в медицинской промышленности.

Т.е. с одной стороны, за полимерные рабочие колёса можно не переживать, они абсолютно надёжны, с другой стороны, добывать намывной песок с дна водоёма с помощью этой станции, затея недолговечная.

Заключение

Информация, которую нужно запомнить:

  1. Бытовое применение насосной станции – забор воды из скважины, водоема, централизованной системы водоснабжения и подача ее по трубам в здание.
  2. При первом включении оборудования проверяют соответствие его режима работы допустимым нагрузкам и логическим ограничениям.
  3. Давление выключения мотора не должно превышать такого значения, которое способна создать помпа, иначе насос никогда не выключится.
  4. Для того, чтобы двигатель включался, нижнее положение стрелки манометра не должно показывать значение меньшее, чем давление воздуха в баке.
  5. Объем воздуха в гидроаккумуляторе контролируют каждые 3 месяца.
  6. Проверенные настройки иногда необходимо менять.

Источник статьи: http://o-vode.net/vodosnabzhenie/davlenie/regulirovka-v-nasosnoj-stantsii

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
