Как самостоятельно подключить радиатор отопления с нижней подводкой

Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

Диагональная схема отличается особым подводом трубопровода к радиаторам

Плюсы:

1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
3. Во время циркуляции теплоносителя по секциям образуется контур градиента.

Минусы:

1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Как повесить радиатор отопления на кронштейны

Прежде чем начать монтаж радиатора отопления, рекомендуется его подготовить: покрыть краской (если требуется), установить кран Маевского, терморегулятор и заглушку.

Для того чтобы установить радиатор, вам потребуются:

• несколько кронштейнов (причем, чем длиннее радиатор, тем больше кронштейнов может понадобиться), и необходимое количество дюбелей для их крепления;

• перфоратор и сверло, подходящее для работы с материалом стен (бетон, дерево и т. п.);

• уровень (ватерпас), рулетка, метровая линейка.

Кронштейны должны быть изготовлены из того же материала, что и сами радиаторы (чугуна, стали или алюминия).

Радиаторы из чугуна самые тяжелые из всех отопительных приборов. Для них используют специальные кронштейны для чугунных радиаторов отопления, которые имеют достаточный запас прочности, чтобы выдержать такой большой вес. С помощью таких кронштейнов можно регулировать расстояние от стены до радиатора.

Кронштейн для биметаллических радиаторов также должен обладать достаточной прочностью. Такие радиаторы не очень тяжелые, но если используется большое количество секций, то они способны создавать значительную нагрузку на стену.

Алюминиевые радиаторы установить намного проще, потому что они имеют небольшой вес. Их монтаж производят с помощью кронштейнов для алюминиевых радиаторов отопления с закрепленной длиной.

При установке радиаторов надо руководствоваться такими правилами:

• расстояние от пола до радиатора – 10–12 см;

• высота под краем подоконника –8–10 см;

• отступ от стены – 2–5 см.

Чтобы пузырьки воздуха не скапливались в радиаторе, его располагают под небольшим уклоном. Такие требования к установке предъявляются в тех случаях, когда подача теплоносителя происходит сверху.

Точки опоры и их количество определяется в зависимости от типа и размера батареи. Для крепления шестисекционного радиатора из чугуна хватит двух чугунных кронштейнов сверху и одного снизу. При увеличении числа секций потребуется большее количество кронштейнов (1 кронштейн на 3 секции).

Алюминиевые радиаторы отопления также крепятся на кронштейны, число которых зависит от количества секций. При установке радиаторов с числом секций менее 8, будет достаточно 3 кронштейнов. Если число секций более 8, то используют 4-5 кронштейнов.

Последовательность шагов при монтаже радиаторов:

1. Подготовка стены (покрытие штукатуркой и поклейка обоев).

2. Разметка мест крепления кронштейнов с учетом расстояния между секциями (чтобы крюки свободно проходили между секциями).

3. В размеченных местах сверлят отверстия, устанавливают в них дюбели и крепят кронштейны.

4. Проверяют расположение всех крюков кронштейнов (должны находиться на одной линии).

5. Навешивают радиаторы на кронштейны и создают небольшое усилие на него, чтобы удостовериться, что он надежно закреплен и не имеет люфта.

6. По уровню проверяют горизонтальное положение радиатора и при необходимости подкладывают проставки необходимой толщины со стороны перекоса.

7. Осуществляют подводку и присоединение труб, и герметично соединяют их с радиатором.

Читайте материал по теме: Виды радиаторов отопления

Напольное крепление радиаторов

При наличии больших окон в помещении приходится крепить радиаторы отопления к полу (ставить на ножки или на специальный постамент на полу). Чаще всего в таких случаях применяют более легкие и привлекательные алюминиевые радиаторы.

Процесс напольной установки радиаторов отопления происходит в том же порядке, что и в случае настенного крепления. Он содержит:

• покупку подходящих кронштейнов для напольного крепления алюминиевых радиаторов отопления;

• разметку на полу мест под каждый кронштейн;

• сверление отверстий и монтаж креплений для отопительной батареи;

• установку радиаторов и подсоединение к ним труб.

При выполнении стяжки пола в строящемся доме советуем заранее предусмотреть закладные элементы для крепления радиаторов отопления. Это наиболее актуально при устройстве наливных полов.

Выбирая кронштейны для радиаторов, в первую очередь ориентируйтесь на качество изделий. Покупайте расходные материалы только у надежных, проверенных поставщиков.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.

Надевается резьбозажимное соединение

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

Монтаж трубок

Трубки установлены в разные стороныШаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.

Отопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Декоративная накладка

Пример использования декоративных накладок

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Направляющие

Кольцо для фиксации трубы

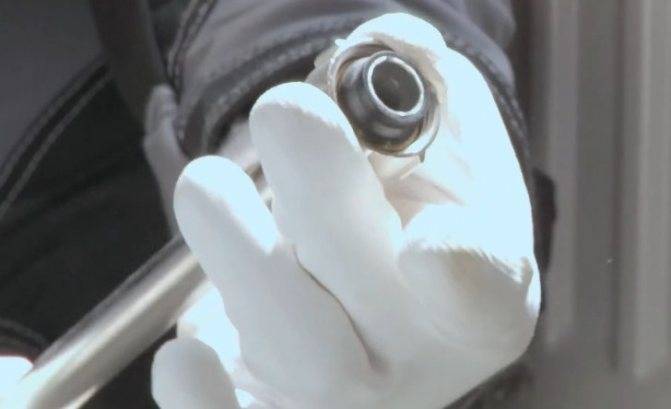

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубу

Труба фиксируется с помощью кольца

Вставляется фиксатор

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Обрезка трубы

Надевается резьбозажимное соединение

Монтаж к радиатору отопления

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

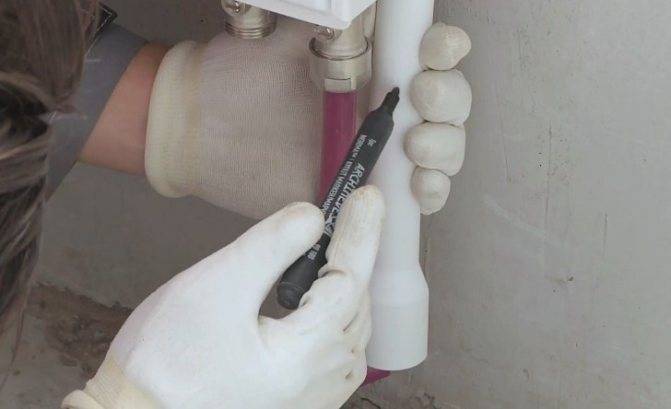

Отмечается место среза

Установка декоративных накладок

С помощью данного элемента две части соединяются между собой.

Этот элемент необходим для соединения двух частей

Соединение двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

Комплект крепится к перекрытию

Монтажные работы закончены

Варианты подключения радиаторов

Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.

Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.

Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.

Нижнее или седельное

Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.

Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.

Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.

Боковое

Боковое, или одностороннее, подключение различается по виду размещения подающей магистрали:

• Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
• Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.

Диагональное

Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.

Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет.
Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации:
В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.

Радиаторы с нижней подводкой

Выпускаются следующие виды радиаторов с нижним подключением:

• стальные панельные;
• стальные трубчатые;
• биметаллические;
• алюминиевые.

Стальные панельные радиаторы

Наибольшую долю рынка занимают стальные панельные радиаторы. Подводящая и отводящая трубки располагаются у них чаще всего с одной стороны. Также встречаются модели, когда трубки находятся с разных сторон – справа и слева. Стальные батареи отличаются высокой теплоотдачей и удобством в эксплуатации – за ними легко ухаживать.

Трубчатые стальные радиаторы

Если к отопительной системе предъявляются более жесткие требования по дизайну, следует обратить внимание на трубчатые стальные модели с нижним подключением. Они характеризуются неплохим внешним видом и хорошо подходят для установки в любых помещениях

Некоторые из них напоминают по своему внешнему виду классические чугунные батареи, отличаясь от них более продвинутыми техническими характеристиками.

Если вы решили остановиться на панельных или трубчатых моделях, не забудьте приобрести узлы подключения для радиаторов с нижней подводкой. Для однотрубных систем выбирайте узлы со встроенными байпасами и регулировочными кранами.

Трубчатые вертикальные радиаторы

Трубчатые вертикальные радиаторы отопления с нижней разводкой хорошо смотрятся в ванных комнатах, на лестничных площадках, в узких помещениях, а также в помещениях с панорамными окнами (в этом случае они располагаются по бокам от окон). Если вы собрались устанавливать вертикальные батареи, будьте готовы к большим расходам – они отличаются высокой стоимостью. Но смотрятся просто великолепно.

Примечательной особенностью вертикальных батарей является то, что среди них встречаются дизайнерские модели, используемые для установки в помещениях с дизайнерской отделкой.

Биметаллические радиаторы

Биметаллические радиаторы с нижним подключением имеют одинаковую конструкцию с алюминиевыми батареями. Как и в случае со стальными моделями, подключение выполняется снизу и с двух сторон, либо снизу и с одной стороны (с помощью узлов подключения). Теплоотдача у таких батарей немного ниже, чем у стальных моделей, но это не мешает устанавливать их в помещениях, где требуется скрыть трубы отопления в стенах или в полах.

Алюминиевые радиаторы с нижним подключением встречаются в продаже значительно реже, а лидером в этой сфере являются стальные модели – панельные и трубчатые (в том числе и дизайнерские).

Какие же батареи лучше всего использовать в отопительных системах, где будет применена нижняя подводка? Предпочтение следует отдать алюминиевым и стальным моделям, так как они обладают наибольшей теплоотдачей. Также они выигрывают по стоимости. Что касается чугунных батарей, которые тоже могут быть подключены по схеме с нижней разводкой, то они не отличаются высокой теплоотдачей.

Применение биметаллических радиаторов с нижней подводкой в частных домах не оправдано. Они годятся для промышленных и административных зданий, а также для многоэтажных домов, подключенных к централизованным котельным. Здесь наблюдается высокое давление теплоносителя, иногда случаются гидроудары. Поэтому нужны именно биметаллические радиаторы, стойкие к повышенному давлению и прочим неприятностям. В частных домах, подключенных к автономным системам, установка биметаллических радиаторов приведет к практически бесполезным затратам.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

• размер радиаторов и их тепловая мощность;
• размещение отопительных приборов внутри дома;
• схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

• в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
• ребра на конвекторах должны быть направлены вертикально;
• середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
• общая длина батареи должна составлять от 75 % ширины оконного проема;
• отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, по диагонали.

Нижнее подключение

При этом способе трубы чаще всего прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний вид помещения.

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.

Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло поднимается вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.

Плюсы:

• возможность скрытого монтажа;
• лёгкость установки;
• имеется встроенный терморегулятор.

Минусы:

• значительные теплопотери;
• необходимость установки воздухоотводчика на каждый радиатор;
• низкая эффективность.

Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.

Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.

Боковое подключение

Боковое подсоединение называют иначе односторонним, так как оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.

Плюсы:

• довольно эффективное прогревание;
• несложный монтаж.

Минусы:

• снижение производительности для больших радиаторов;
• быстрое засорение дальних секций.

Подключение сбоку может быть двух вариантов:

• прямое; в этом случае трубы подводятся снизу;
• угловое; трубы выходят из стены.

Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, при необходимости, отключают радиатор.

По диагонали

Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, потому что там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг друга, с угла на угол.

Плюсы:

• равномерное распределение тепла;
• максимальная теплоотдача;
• возможность прогрева больших радиаторов.

Минусы:

• Трубы подходят с разных сторон, скрыть их сложно.
• Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы при необходимости можно было отсоединить батарею.

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

• запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
• заглушки для перекрытия оставшихся каналов;
• краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

• манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
• терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

• для бокового подключения;
• для диагонального подключения;
• для нижнего подключения.

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
2. краны соединяются с тройниками;
3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

1. к входу и выходу из радиатора присоединяются запорные краны;
2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.
