Расчет, установка и монтаж вентиляции в частном доме

Как рассчитать стоимость вентиляции

Общая стоимость вентсистемы складывается из нескольких элементов. Наиболее важными из них являются:

• стоимость проекта;
• затраты на оборудование и монтаж;
• эксплуатационные расходы (потребление энергии панелью управления, замена фильтра, обслуживание).

Цена оборудования зависит от качество исполнения, мощности, технических параметров, дополнительных функций (например, охлаждение или увлажнение воздуха в доме), удобного управления (степень автоматизации). Сложность монтажа также увеличивает стоимость. На нашем сайте присутствует максимально подробный прайс лист на проектирование системы вентиляции с ценами за м².

Особенности вентиляции помещений частного дома

Система вентиляции кухни

«Вытяжка, установленная над плитой, позволяет быстро и эффективно удалять избыточную влажность и специфические кухонные ароматы, не давая им распространяться по всему дому.

Но иногда потребители ошибочно принимают «зонт» не за локальный элемент вытяжной системы, а за полноценную вентиляцию и подключают ее к единственному вент каналу, расположенному на кухне.

Вытяжной зонт предназначен только для отведения пара, копоти и влаги, образующихся в процессе приготовления пищи. Его располагают в непосредственной близости с варочной поверхностью и обустраивают для него отдельный вентиляционный канал. Если в процессе строительства дополнительный канал не был предусмотрен, и соорудить его нет возможности, то допускается выведение воздуховода от «вытяжки» через стену на улицу.

Рекомендуемое расстояние от вытяжного зонта до:

• газовой плиты – 75 см.
• электрической плиты – 60 см.

При подключении вытяжного зонта к основному (единственному) вентиляционному каналу происходит нарушение воздухообмена во всем доме. Отработанный воздух, скопившийся в кухне, не имея путей для удаления на улицу, начинает циркулировать в кухонном пространстве. Просочиться сквозь «вытяжку» в полном объеме ему не удается, так как наиболее загрязненная газовоздушная смесь скапливается в верхней части помещения. Все, что ему остается, устремиться через коридор в жилые комнаты.

Приобретая сверхмощный вытяжной зонт, помните, для полноценной его работы на максимальной мощности необходимо:

• Организовать поступление чистой воздушной смеси в том количестве, которое он откачивает;
• Смонтировать вытяжной канал, способный пропустить данный объем газовоздушной смеси.

Как рассчитать вентиляцию в доме

Производительность вентиляционной сети в частном дома рассчитывается 2 способами.

1. Первый — по объему комнаты и кратностям циркуляции.
2. Второй — по количеству людей, постоянно находящихся в здании, и норме расхода воздуха на одного человека.

Для жилых помещений нормой является однократный воздухообмен. Чтобы рассчитать его по первому способу, необходимо объем комнаты умножить на кратность замены воздушных масс.

Норма расхода воздуха для человека, который постоянно находится в помещении, составляет 60 м3/ч, а если человек в нём пребывает временно — 20 м³/ч. Эти данные понадобятся для второго способа. Количество людей в комнате необходимо умножить на норму расхода воздуха.

Кратность воздухообмена — число, которое показывает, сколько раз за час происходит полная смена воздуха на свежий в помещении. Кратность регламентируется нормами, зависит от помещения. Ее определяют по таблицам.

Для частного дома можно брать усредненное значение между результатами, рассчитанными по этим двум способам.

Требования, обязательные к исполнению

При монтаже воздуховодов разных типов необходимо неукоснительно соблюдать следующие требования:

• гибкие каналы подлежат полному растяжению
• провисание каналов из-за возможной потери давления не допускается
• необходимо обеспечить заземление каналов для снятия статического заряда
• гибкие и полужесткие воздуховоды могут использоваться только до высоты 2 этажей
• в цокольных участках зданий, подвалах, подпольях и других местах возможного контакта с грунтом допускается установка только жестких каналов
• траектория воздуха внутри канала имеет спиральную конфигурацию, что следует учитывать при проектировании системы
• радиус поворота каналов должен быть не менее двойного диаметра трубы
• проход через стены выполняется только при помощи специальных приспособлений
• использование поврежденного при монтаже воздуховода не допускается

Монтаж производится по одному из двух вариантов:

• каждое помещение имеет собственный воздушный канал
• проводится единый воздуховод с ответвлениями для всех помещений

Выбор наиболее удобного варианта обусловлен конфигураций помещений, расположением комнат и особенностями размещения оборудования, элементов конструкции, положением коммуникаций и т.д

Чистка вентканалов

Со временем систему вентиляции необходимо очищать от грязи и пыли. Если вентканалы имеют не большую длину, то данную работу можно произвести самостоятельно с помощью пылесоса. При большой протяженности каналом лучше воспользоваться услугами специализированных организаций.

В этом есть определённые плюсы:

• Очисткой зайдутся грамотные, обученные специалисты.
• Качество такой очистки будет намного выше.
• Фирмы, которые занимаются этой деятельностью, имеют специальное оборудование.
• Кроме очистки можно провести дезинфекцию, и обеззараживание вентиляции.

Устройство данной конструкции в частном доме является не роскошью, а необходимостью. Наличие данной конструкции должно быть заложено ещё на этапе проектирования дома. При использовании естественной системы, её можно смонтировать самому.

Если планируется более сложные принудительные, или комбинированные варианты, с использованием специального оборудования для подогрева воздуха, то следует обратиться к специалистам.

Такие сложные системы сначала рассчитываются в специальных программах, после этого на них составляется отдельный проект. Для устройства данных конструкций потребуются монтажники, обладающие специальными техническими знаниями.

Расчет вентиляции в частном доме

Рассмотрим расчет естественной вентиляции, как самой простой. Для этого надо обозначить два параметра: минимальное количество воздуха, поступающего снаружи (Qп) и минимальный объем для вывода из дома (Qв). Обе величины табличные из СП 54.13330.2011 первые в таблице №1, вторые в таблице №2.

Обе они основаны на габаритах помещений дома. Поэтому вводные данные:

• Площадь всех жилых комнат (их три) – 60 м².
• Высота потолков – 3 м.
• Пристроенная кладовка – 4,5 м².
• В доме есть кухня, ванная и туалет, в которых воздухообмен соответственно: 90; 25; 25 м³/ч.

В первую очередь определяется общий воздухообмен в комнатах, для чего надо перемножаются между собой воздухообмен жилых помещений, равный 30 м³/ч на количество комнат – 3. 60х3=180 м³/ч. Это значение приточного объема, который проходит через жилые помещения.

Складываются значения воздухообменов всех подсобных помещений: 90+25+25=140 м³/ч.

Находится частота смены воздуха в кладовке. Здесь используется кратность, равная 0,2. То есть, надо объем кладовки умножить на данный показатель: 4,5х3х0,2=2,7 м/ч.

Теперь надо сложить два последних значения: 140+2,7=142,7 м³/ч. Это вытяжной объем воздуха. Далее надо сравнить вытяжной и приточный воздух: получается, что приточного больше. Его и берем за основу расчета.

Теперь надо рассчитать сечение воздуховода. К примеру, если оно квадратное со сторонами 10 см или круглое диаметром 150 мм, то производительность такой трубы при естественной вентиляции составляет 30 м³/ч. Если в сооружении дома используются стояки этого сечения, то надо установить: 180/30=6 стояков. Чтобы уменьшить количество вытяжек, можно увеличить сечения с подбором по таблице производительности воздуховодов.

Принципы расчета систем вентиляции другого типа основываются на тех же параметрах.

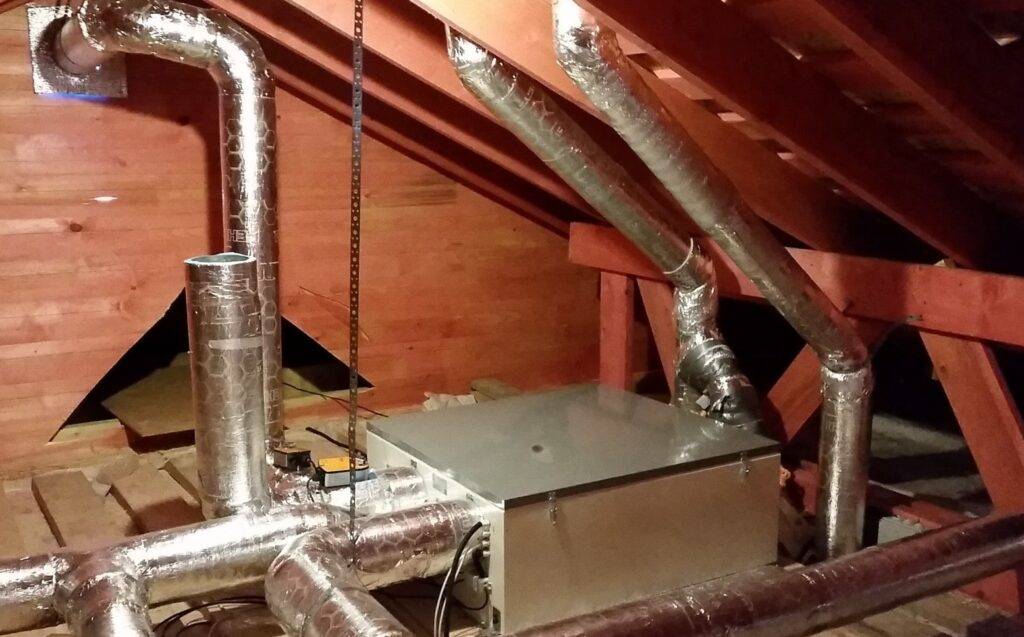

Монтаж своими руками

К монтажу вентиляции в частном доме надо подходить с позиции – какая система была выбрана. Если это естественная модель, то главное – грамотно заложить стояки. С принудительной вентиляцией придется повозиться, особенно, если это разветвленная сеть. Самый простой вариант – установка стеновых вентиляторов, для чего просто в стенах делаются отверстия коронкой и перфоратором под диаметр трубы, куда и вставляется оборудование.

С внешней стороны, то есть, с улицы, труба закрывается козырьком и решеткой. С внутренней устанавливается декоративная решетка

Здесь важно очень грамотно провести подключение вентилятора к питающей сети электрического тока. Для этого обычно проводят штробление стен, куда и закладывается питающий кабель от вентилятора до распаячной коробки

Правда, это делают на стадии ремонта или отделки. Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба.

Необходимо отметить, что приточные и вытяжные каналы могут оборудоваться вентиляторами, если в доме устраивается комплексная схема отвода воздуха. При этом, как и в случае расчета естественной вентиляции, определяется максимальный параметр из двух расчетных: вытяжка и приток. Именно на основе проделанных выкладок выбирается вентилятор, а точнее, его производительность.

Несложно провести монтаж и моноблочного устройства. Главная задача – правильный выбор места установки. Как показывает практика, предпочтение отдается улице у стены дома. Хотя вариант в служебном помещении решает проблему замерзания оборудования. Удобен этот аппарат тем, что в него уже включены все необходимые приборы, которые отвечают не только за воздухообмен, но и за чистоту подаваемого воздушного потока.

В общем, можно самому сделать вытяжную вентиляцию или приточную, если правильно провести предварительные расчеты. Нельзя на глаз выбирать оборудование и воздуховоды. Может случиться так, что их мощности и сечения будет недостаточным, чтобы справиться с объемом внутренних помещений.

Расчет вентиляции частного дома

Схема устройства вентиляции с калорифером

Выполнять точный расчет системы вентиляции может только квалифицированный инженер, но рассчитать вентиляцию своего небольшого дома может любой образованный человек.
Возьмем для расчета следующие тактико-технические характеристики:

1. Площадь жилых комнат — 100 м2;
2. Площадь кухни — 20 м2;
3. Площадь ванной и санузла — 10 м2;
4. Площадь гардеробной — 10 м2;
5. Прочие помещения — 40 м2;
6. Высота этажа — 3 м.

Определяем необходимую производительность системы вентиляции

Она рассчитывается исходя из потребного воздухообмена в помещениях дома. Так в жилых комнатах воздухообмен равен 3м3/час на 1м2, в ванной 25 м3/час, на кухне кратность воздухообмена равна 6, т.е. умножаем её площадь на высоту помещения и на кратность, в гардеробной кратность равна 1,5, в прочих помещениях 1.

Вычисляем производительность:
100х3+25+20х3х6+10х3х1,5+40х3х1=850 м3/час

Расчет мощности калорифера

Для подбора калорифера производим расчет его мощности.

Для этого умножаем разность температуры воздуха на входе и на выходе из калорифера (для Московского региона это 44оС) на полученную ранее производительность (850 м3/час) и на показатель объемной теплоёмкости воздуха (0,336 Вт*ч/м3/ оС), а затем полученное значение делим на 1000.
44х850х0,336/1000=12,57 кВт.

Исходя из полученной мощности калорифера, можно выполнить расчет и определить мощность тока необходимого для его работы. Для вычисления нужно определиться какой ток будет применяться для питания агрегата – однофазный или трехфазный. Принимаем в качестве питании однофазный ток с напряжением 220В.
12570/220=57 А

Рекомендации специалистов

1. Если нужна самая дешевая вентиляционная система без каких-либо сложных приборов, то выбирайте естественную. Правда, есть у нее пара недостатков: летом она практически не работает, зимой часто обмерзает.
2. Приточно-вытяжная схема – это большая длина воздуховодов часто со сложной разводкой вытяжного и приточного участков. Необходимо точно провести расчеты, чтобы выбрать вентиляторный блок. Сама сборка несложная, но монтажный процесс является трудоемким. Поэтому совет – не делайте монтаж своими руками, пусть этим занимаются специалисты.
3. Если решено организовывать вентиляцию дома своими руками, то лучше выбирайте стеновые канальные приборы или мини моноблочный шкаф.

Виды вентиляции для коттеджа и загородного дома

Хорошо продумать устройство вентиляции в загородном доме нужно заранее, при этом стоит обратить внимание на такие факторы:

• особенности помещений (площадь, количество этажей, материалы, из которых сооружен дом);
• финансовые возможности.

Для частного дома в качестве системы обновления воздуха применяют такие виды вентиляции:

• естественная;
• приточно-вытяжная;
• смешанного типа.

Дальше о каждой из них речь пойдет более подробно.

Основные нюансы естественной вентиляции коттеджа или частного дома

Если дом находится в пригороде, где нет никаких предприятий, то можно сделать вентиляцию в коттедже естественного типа, так как нет необходимости фильтровать и без того чистый и ароматный воздух. Также эта вентиляция подойдет, если дом сооружен из дерева, самана, кирпича, газоблоков, пеноблоков, керамзитовых или керамических блоков. Чистый воздух будет поступать через естественные отверстия (щели в окнах, дверях), проходя через все помещение и унося отработанный воздух к вентиляционным решеткам.

Процесс естественной вентиляции осуществляется следующим образом: в доме по вентиляционному каналу, идущему с самого нижнего этажа с ответвлениями на каждом из следующих этажей (примерно также как в обычных многоквартирных домах делают), на крышу поднимается теплый воздух за счет перепада температуры и давления. Чем выше шахта, тем сильнее получается тяга из-за разницы давления по высоте. Проще говоря, теплый «отработанный» воздух поднимается по вентиляционному каналу наверх и выходит наружу. Теплый воздух из помещений удаляется естественным путем, а свежий приточный поступает через открытые окна, двери, щели и т.д.

На изображении продемонстрировано, как осуществляется .

Естественная вентиляция не требует больших вложений и времени, и это, пожалуй, единственные ее преимущества.

Недостатки устройства вентиляции в загородном доме естественного типа:

• невозможность контролировать и регулировать количество чистых и загрязненных воздушных потоков;
• практически не функционирует в летнее время;
• при очень низких температурах возможно обмерзание выхода;
• при сильном ветре запах может опять «возвращаться» в помещение.

Заключение: Естественная вентиляция в загородном доме является слабым и нестабильным способом вентилирования.

Возможный вариант дополнения к естественной вентиляции:

Если двери и окна полностью герметичны, то можно установить приточные клапаны в окнах и решетки в дверях (это никак не скажется на звукоизоляционных характеристиках). Оконный клапан можно регулировать (открывать/закрывать). В более современных моделях оконных клапанов могут быть встроены датчики температуры и влажности. Большинство клапанов рассчитано на подачу за 1 час от 30 до 100 куб. м. воздуха. Таким образом, можно организовать более-менее функционирующую систему вентиляции с учетом естественного притока и вытяжки.

На фото ниже изображены приточные каналы в окне и на стене.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

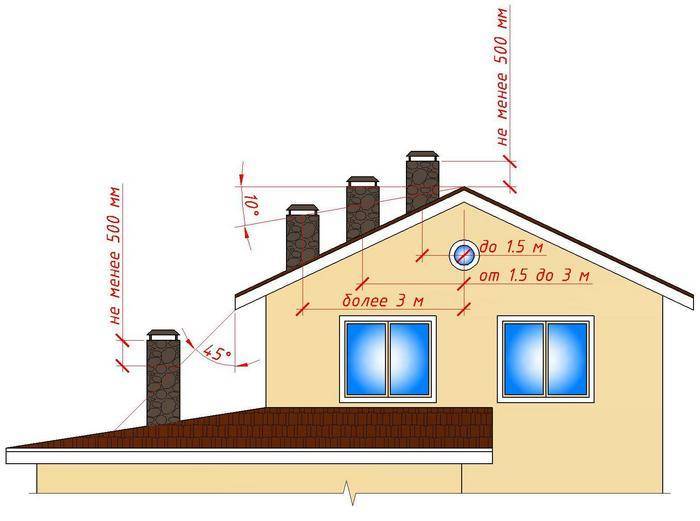

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
