Для электроустановок и распределительных устройств
Существует большое количество переносных приборов, предназначенных для защиты обслуживающего и оперативного персонала от поражения током в цепях с действующим напряжением до 1000 Вольт. При работе с электроустановками и распределительными устройствами (РУ) применяются специальные временные заземляющие комплекты, отличающиеся своей простотой, долговечностью и удобством применения. Для ознакомления с ними предлагаем рассмотреть рабочие характеристики некоторых из них.
Установка переносного заземления в распределительном устройстве
Заземления переносные линейные ЗПЛ подстанционные подобно обычным приспособлениям для временного соединения с землей состоят из фазных замыкающих струбцин, имеющихся на обоих концах медных проводников. Место куда следует присоединять в распределительных устройствах такие ПЗ, выбирается исходя из возможности создания надежного зацепления (контакта). Чаще всего – это фазные шинки подводящих линейных цепей или их ответвления на соседние распределительные шкафы.

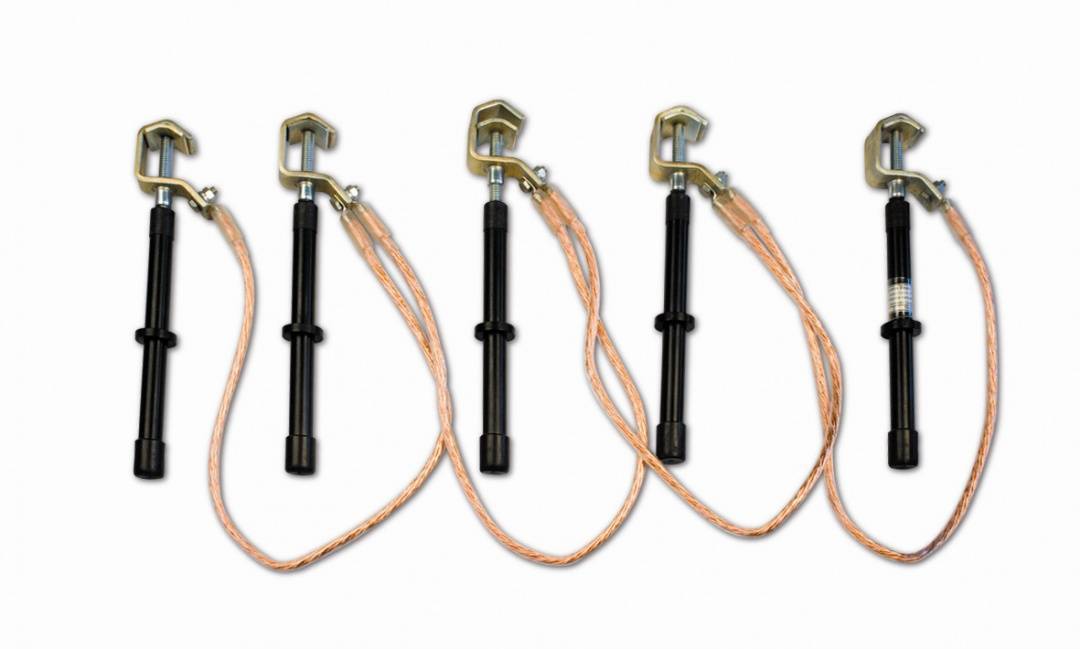

Комплект переносного заземления из четырех заземлителей
На ПЗ для РУ имеются специальные рукоятки, предназначенные для защиты оператора от прикосновения с отключенными токоведущими частями электроустановок. По всем своим характеристикам они полностью соответствуют типовым заземляющим конструкциям. Также отметим, что для действующих установок с рабочим напряжением выше 1000 Вольт, переносные защитные приспособления накладываются на все предусмотренные в ней токоведущие провода. Защищенные с их помощью участки должны четко отделяться от токоведущих шин путем организации хорошо различимого разрыва. Он обычно обустраивается за счет выключателей, разъединителей или предохранителей, отключенное положение которых прекрасно видно с места проведения ремонтных работ.

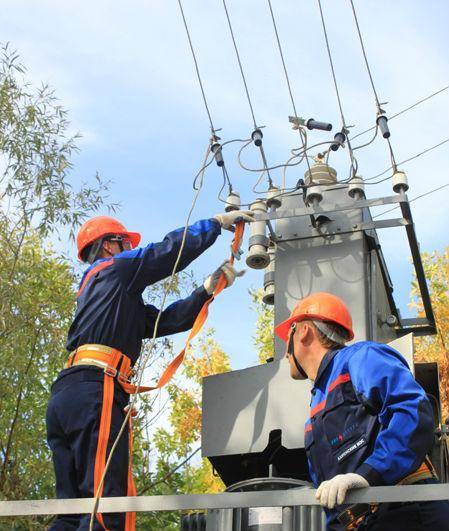

Установка переносного заземления на выводах трансформатора
В соответствие с требованиями основных положений ТБ при наличии риска появления наведенного напряжения временное переносное заземление обязательно устанавливается в зонах всех работающих на участке бригад. В большинстве современных образцов РУ для наложения защитного заземления предусмотрены специальные места, присоединиться к которым удается без всяких усилий. Они маркируются черной краской, которую перед наложением струбцины следует тщательно удалить (до появления чистой стальной поверхности).
Монтаж ПЗ на вводе в трансформатор
Во всем остальном порядок подключения заземляющего устройства аналогичен уже рассмотренным ранее образцам. На довольно распространенный вопрос о том, кому разрешено устанавливать и снимать переносные заземления, существует однозначный ответ.
Для электроустановок с рабочим напряжением от 1000 Вольт и выше к проведению этих операций должно привлекаться несколько лиц. Одно из них назначается непосредственным производителем работ, а второе – наблюдающим, который должен иметь группу допуска не ниже 4-ой.
Перед началом оперативных переключений на участке, подлежащем заземлению, специалист 3 группы обязательно проходит инструктаж, а также тщательно изучает схему электроустановки и порядок предстоящих коммутаций. Все основные операции по подсоединению и отключению заземляющих элементов осуществляются тем же специалистом с 3-ей группой допуска.
Заземляющее устройство
Система заземления представляет собой совокупность заземляющего контура и проводников, позволяющих безопасно отвести ток в грунт. Существует два типа заземлителей — естественные и искусственные. Естественные заземлители представляют собой металлические конструкции, основное предназначение которых не связано с обеспечением электробезопасности. Согласно ПУЭ, к естественным заземлителям относятся:
- Каркасы сооружений (из железобетона или чистого металла), имеющие контакт с почвой.
- Водопроводные трубы, находящиеся под землей. Запрещено использовать для заземления нефте- и газопроводы, а также любые другие трубопроводы, предназначенные для транспортировки горючих веществ.
- Опоры ЛЭП.
- Нетоковедущие железнодорожные пути (только при условии наличия сварных соединений между рельсами).
Искусственный заземлитель — это конструкция, сооруженная специально для защиты от тока. В качестве искусственных заземляющих устройств используют:
- неокрашенные металлические пруты (минимальный диаметр — 10 миллиметров);
- стальной уголок (толщиной от 4 миллиметров);
- листы стали (толщина — от 4 миллиметров и сечение в разрезе — свыше 48 квадратных миллиметров).
Для сооружения искусственных заземлительных систем пруты закапывают или вбивают в почву. Длина электрода не должна быть меньше 2,5 метров. После установки проводников в землю, их сваривают между собой. Надземная часть заземлительного контура должна находиться на определенном расстоянии от земли (не менее 50 сантиметров).
Обратите внимание! Согласно требованиям Правил устройства электроустановок, контур должен иметь, по крайней мере, два соединения с проводниками. По предназначению оборудование принято делить на две разновидности — защитную и рабочую. Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки
Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки
По предназначению оборудование принято делить на две разновидности — защитную и рабочую. Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки.
Защитное заземление обустраивается для:
- всего электрооборудования и машин, не установленных на глухозаземленных опорах;
- электрических шкафов, металлических коробов распредщитов;
- трубопроводов с силовыми кабелями;
- оплеток силовых кабелей.
Рабочие заземлительные устройства применяют в случаях, когда, несмотря на повреждение изоляционного слоя и последовавшего за этим пробоя на корпус, необходима бесперебойная работа оборудования. К примеру, рабочим заземлением оснащают нули трансформаторов и электрогенераторов. Также рабочим считается заземление молниеотводов.
Обратите внимание! По нормативам ПУЭ заземление электрических сетей с номиналом напряжения 42 вольта (при переменном токе) или 110 вольт (при постоянном токе) осуществляется в обязательном порядке
Установка и снятие переносного заземления
Процесс наложения и снятия заземления идентичен для всех уровней напряжения. Существуют отличия только в количестве людей выполняющих данные операции. В электроустановках до 1 кВ установка и снятие заземлителя проводится единолично, а при напряжении выше 1 кВ процедура производится вдвоём. Один человек выступает в роли контролирующего лица, а второй является исполнителем.
Процесс установки и монтажа ПЗ
Последовательность действий при установке ПЗ:
- Убедиться в целостности устанавливаемого заземления;
- Проверить отсутствие напряжения на электроустановке, которая подлежит заземлению;
- Подсоединить струбцину ПЗ к контуру заземления;
- Наложить заземляющие проводники на токоведущие элементы.
Операции по снятию переносного заземления, проводятся в обратном порядке.Все действия необходимо осуществлять с использованием диэлектрических перчаток и штанг, а также индивидуальных защитных средств. В электрической установке до 1 кВ допускается использовать только изолирующие перчатки. При напряжении токоведущих элементов более 1000 В, требуется одновременное применение перчаток и штанг.
Проверка отсутствия напряжения на участке распределительной установки осуществляется указателем напряжения.
Допускается параллельная установка портативных заземлителей в электрической сети напряжением более шести тысяч вольт. Это обусловлено тем, что требуемые сечения проводов достигают значительных величин. И приводит к увеличению массы и размеров ПЗ, что влечёт за собой трудности при их эксплуатации.
Оптимальное сечение
Механической прочностью проводников продиктованы следующие значения их минимального сечения: в электроустановках напряжением более тысячи вольт — 25 кв. мм., в электроустановках менее тысячи вольт — 16 кв. мм. Работа с меньшими сечениями недопустима.
В электроустановках напряжением 6-10 киловольт, проводники получаются громоздкими, тяжёлыми, очень неудобными. Для столь больших токов КЗ их сечение должно достигать 120-185 кв. мм. Тогда разрешено применять два параллельно и рядом расположенных устройства переносного заземления.
Требуемая для проводника минимальная площадь сечения пропорциональна величине установившегося тока КЗ и квадратному корню из фиктивного времени, которое на практике эквивалентно времени выдержки. Это период, за который срабатывает реле защиты, отключающее замыкание в точке нахождения выносного оборудования заземления. Одному напряжению соответствует только одно значение сечения, в силу того, что выбирается наибольшее время выдержки.
Минимальное сечение проводников в системах с заземлённой нейтралью рассчитывают по величине тока однофазного КЗ. Требования к проводникам для сетей, нейтраль которых изолирована, ограничиваются температурной стойкостью к двухфазному КЗ.

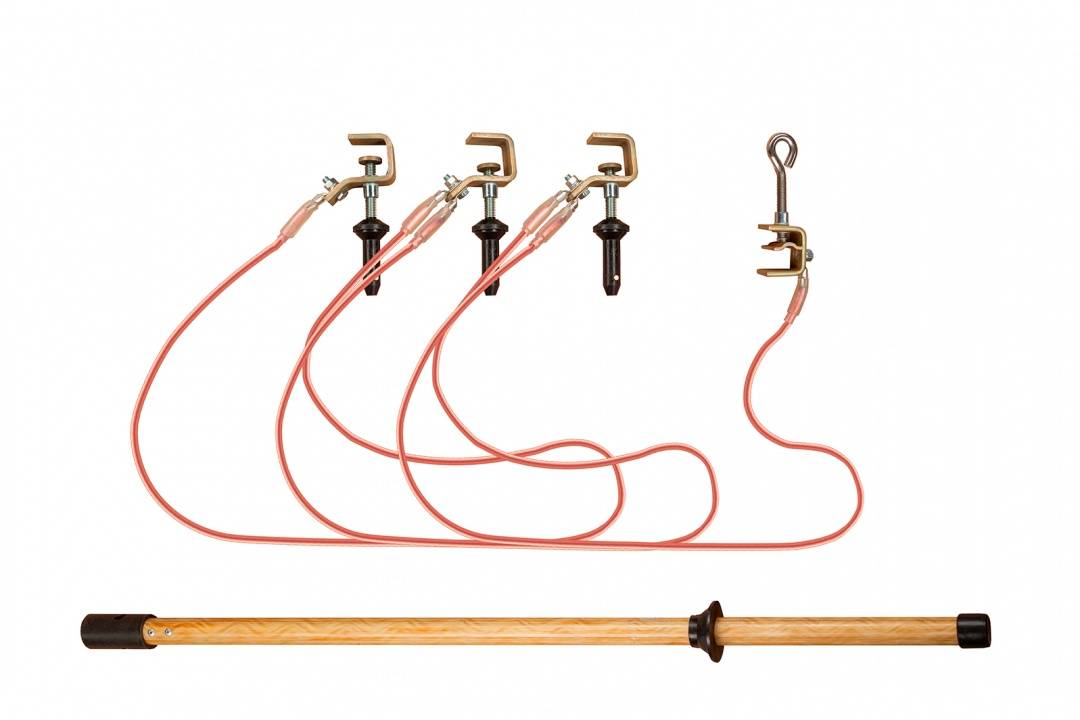

Конструкция переносного заземления
Конструкция переносных заземлений довольно таки не сложна и состоит из медных гибких проводов и зажимов (струбцин). Медные провода могут быть как не изолированным, так и изолированным в прозрачной оболочке. На конце проводов расположены специальные зажимы в виде струбцин для крепления их на токоведущие части электроустановки. Струбцина должна быть выполнена так, чтобы с помощью изолирующей штанги была возможность установки, снятия и закрепления переносного заземления. Для этого струбцина делается с ушком.
Для крепления переносного заземления к заземляющему устройству (контуру заземления), используется специальный зажим в виде кольца с прорезью, который затягивается гайкой или «барашком». Соединение проводов переносного заземления к струбцинам и специальным зажимам должно быть выполнено в виде: сварки, опрессовки или болтового соединения. Пайка соединений проводов заземлений категорически запрещена!
Все струбцины и специальные зажимы выполняются из антикоррозийного материла (чаще всего меди), либо покрываются защитным слоем. На каждом переносном заземлении должна быть закреплена бирка, на которой указывается: заводской номер, напряжение электроустановки, сечение проводов.
Нулевой защитный проводник, система заземления квартиры
В этой статье речь пойдет о заземлении в квартире , а именно, что такое система заземления квартиры и нулевой защитный проводник. Рассмотрим системы заземления TN-C, TN-S, TN-C-S.
Как обозначается нулевой защитный проводник
Электропитание квартиры осуществляется переменным током с напряжением, номиналом 220-230 Вольт.
- При этом один рабочий проводник является фазным (или просто «Фаза»), а второй рабочий проводник является нулевым (иначе «рабочий ноль»). На схемах «Фаза» обозначается -L,»Ноль» обозначается-N. Такая электропроводка называется двухпроводная.
- Помимо двухпроводной электропроводки квартиры, применяется трехпроводная . Третий провод является нулевым защитным проводом (или «Земля»), обозначается-PE. Цвет жилы заземления в кабеле желто-зеленый.
На схеме и приборах нулевой защитный проводник (ЗЕМЛЯ) обозначается так.
Назначение нулевого защитного проводника
Предназначен нулевой защитный проводник для создания кратковременного тока короткого замыкания и срабатывания защитного отключения поврежденного электроприбора от питающей сети, с целью обеспечения вашей электробезопасности .
Система питания и система заземления
В жилых зданиях электропитание осуществляется от электроустановок в которых нейтраль(Ноль) источника питания глухозаземленна, а открытые проводящие части электроустановки присоединены к этой глухозаземленной нейтрали. Обозначается эта система электропитания-TN.
Система электропитания TN для вашей квартиры может быть одной из трех видов.
1.Система заземления TN-C
с и с т е м а TN-С — это система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении линии от источника до квартиры.
Система электропитания квартиры TN-C
Важно! Эта система электропитания применяется во всех старых домах. С 2007 года согласно ПУЭ (правила Устройства Электроустановок) схема проводки TN-C во вновь строящихся домах запрещена
При серьезном ремонте квартиры необходимо перевести схему электропроводки TN квартиры на систему TN-C-S (смотри ниже).
2.Система заземления TN-S
с и с т е м а электропитания TN-S -это измененная система электропитания TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении линии от источника до квартиры.
Система электропитания квартиры TN-S
Важно! Не путать на протяжении всей электропроводки квартиры проводники PE (Земля) и N (ноль)
3.Система заземления TN-C-S
с и с т е м а электропитания TN-C-S — это измененная система электропитания TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.
Система электропитания квартиры TN-C-S
То есть в квартире проводники PE (Земля) и N (Ноль) разделены, а в этажном щите совмещены и присоединены к одной клемме (смотри схему выше).
Эта схема заземления особенно актуальна при серьезном ремонте квартиры с системой питания TN-C и переходе электропроводки на систему электропитания TN-C-S.
Правила при монтаже трехпроводной системы электропитания квартиры
- Нулевой защитный проводник не должен прерываться никакими предохранителями и автоматами защиты.
- При наличии в щите УЗО (устройство защитного отключения) нулевой защитный провод(Земля) не должен нигде ,на линии электропитания,иметь контакта с N проводником(Ноль). В противном случае будет срабатывать УЗО (устройство защитного отключения).
- Нулевой защитный проводник в квартире, должен иметь сечение равное сечению рабочих проводников.
- Нулевой защитный проводник должен прокладываться в непосредственной близости от рабочих проводников.Иными словами в одном кабеле.
- Прокладка нулевого защитного проводника отдельно от рабочих проводов Запрещена!
- Нельзя использовать для заземления электропроводки квартиры коммуникации общего назначения(трубы отопления,водоснабжения, арматуру в стенах)
- Нельзя подключать нулевой защитный проводник к независимым («чужим») шинам заземления. Если такие есть у вас на лестничной площадке.
- Сопротивление изоляции должно соответствовать данным таблице ниже:
Согласно ПТЭЭП (Правила технической эксплуатации электроустановок потребителей), Приложение 3; 3.1 (часть таблицы 37), минимально допустимые значения сопротивления изоляции электроустановок напряжением до 1000 В :
| ||
| Распределительные устройства, щиты и токопроводы | 1000-2500 | 1,0 |
| Электропроводки, в том числе осветительные сети | 1000 | 0,5 |
| Стационарные электроплиты | 1000 | 1,0 |
| Силовые кабельные линии | 2500 | 0,5 |
| Обмотки статора синхронных электродвигателей | 1000 | 1,0 |
Специально для сайта: Все про ремонт квартиры
Размеры знака заземления по ГОСТ 21130-75
В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:
- Метод штамповки.
- Литье в стальном корпусе.
- Ударный метод.
- Прессовальный способ в пластмассовых корпусах.
В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:
При литье или прессовании на корпусе
| H | H1 | D* | b | h | r |
|---|---|---|---|---|---|
| 5 | 3,6 | 10 | 0,7 | 2,5 | 0,35 |
| 8 | 6,0 | 16 | 1,2 | 4,0 | 0,6 |
| 10 | 7,0 | 20 | 1,4 | 5,0 | 0,7 |
| 14 | 9,0 | 25 | 1,8 | 5,5 | 0,9 |
| 22 | 15,0 | 40 | 3,0 | 9,0 | 1,5 |
| 28 | 17,5 | 45 | 3,5 | 8,5 | 1,75 |
| 30 | 20,0 | 50 | 4,0 | 10,0 | 2,0 |
| 50 | 35,0 | 90 | 7,0 | 20,0 | 3,5 |
При изготовлении с помощью ударного способа
| D | H | H1 | b | h | r |
|---|---|---|---|---|---|
| 14 | 8 | 6,0 | 1,2 | 2,5 | 0,6 |
| 18 | 10 | 7,0 | 1,4 | 5,0 | 0,7 |
| 25 | 14 | 9,0 | 1,8 | 5,5 | 0,9 |
Для электроустановок и распределительных устройств
Существует большое количество переносных приборов, предназначенных для защиты обслуживающего и оперативного персонала от поражения током в цепях с действующим напряжением до 1000 Вольт. При работе с электроустановками и распределительными устройствами (РУ) применяются специальные временные заземляющие комплекты, отличающиеся своей простотой, долговечностью и удобством применения. Для ознакомления с ними предлагаем рассмотреть рабочие характеристики некоторых из них.
Установка переносного заземления в распределительном устройстве
Заземления переносные линейные ЗПЛ подстанционные подобно обычным приспособлениям для временного соединения с землей состоят из фазных замыкающих струбцин, имеющихся на обоих концах медных проводников. Место куда следует присоединять в распределительных устройствах такие ПЗ, выбирается исходя из возможности создания надежного зацепления (контакта). Чаще всего – это фазные шинки подводящих линейных цепей или их ответвления на соседние распределительные шкафы.

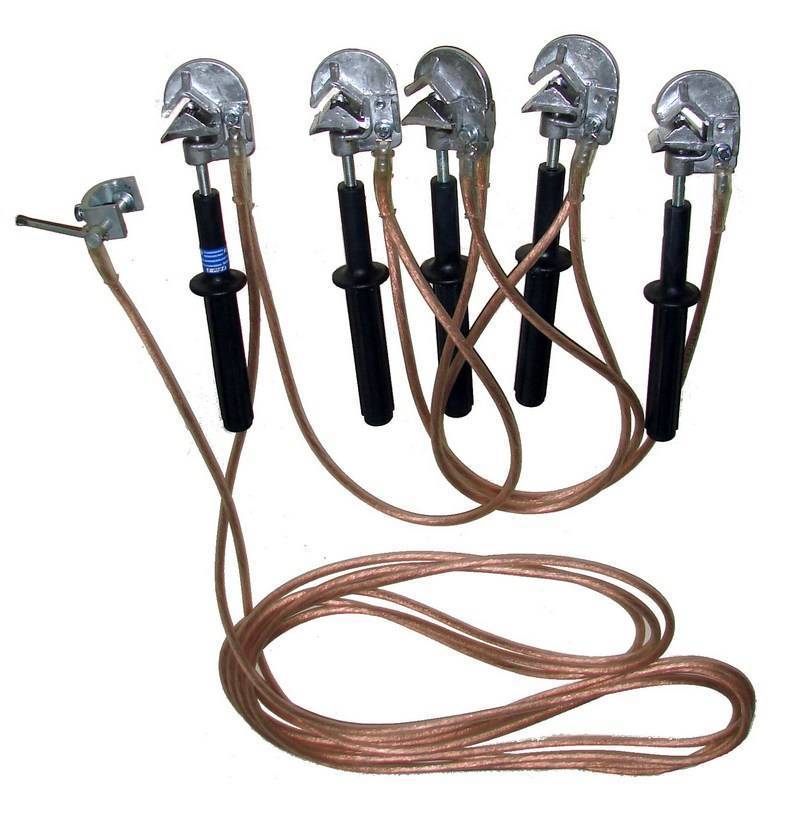

Комплект переносного заземления из четырех заземлителей
На ПЗ для РУ имеются специальные рукоятки, предназначенные для защиты оператора от прикосновения с отключенными токоведущими частями электроустановок. По всем своим характеристикам они полностью соответствуют типовым заземляющим конструкциям. Также отметим, что для действующих установок с рабочим напряжением выше 1000 Вольт, переносные защитные приспособления накладываются на все предусмотренные в ней токоведущие провода. Защищенные с их помощью участки должны четко отделяться от токоведущих шин путем организации хорошо различимого разрыва. Он обычно обустраивается за счет выключателей, разъединителей или предохранителей, отключенное положение которых прекрасно видно с места проведения ремонтных работ.
Установка переносного заземления на выводах трансформатора
В соответствие с требованиями основных положений ТБ при наличии риска появления наведенного напряжения временное переносное заземление обязательно устанавливается в зонах всех работающих на участке бригад. В большинстве современных образцов РУ для наложения защитного заземления предусмотрены специальные места, присоединиться к которым удается без всяких усилий. Они маркируются черной краской, которую перед наложением струбцины следует тщательно удалить (до появления чистой стальной поверхности).
Монтаж ПЗ на вводе в трансформатор
Во всем остальном порядок подключения заземляющего устройства аналогичен уже рассмотренным ранее образцам. На довольно распространенный вопрос о том, кому разрешено устанавливать и снимать переносные заземления, существует однозначный ответ.
Для электроустановок с рабочим напряжением от 1000 Вольт и выше к проведению этих операций должно привлекаться несколько лиц. Одно из них назначается непосредственным производителем работ, а второе – наблюдающим, который должен иметь группу допуска не ниже 4-ой.
Перед началом оперативных переключений на участке, подлежащем заземлению, специалист 3 группы обязательно проходит инструктаж, а также тщательно изучает схему электроустановки и порядок предстоящих коммутаций. Все основные операции по подсоединению и отключению заземляющих элементов осуществляются тем же специалистом с 3-ей группой допуска.
Процесс установки и снятия
Установка этого устройства обязательно должна проводиться на обесточенный участок токоведущих шин. Перед установкой системы с помощью указателя проверьте наличие напряжения на токоведущих шинах. Если вы убедитесь в том, что ток будет отсутствовать, тогда можно выполнять установку переносного заземления. Сначала вам необходимо будет закрепить зажимы на нулевую шину или заземленную конструкцию. После этого установка должна будет выполняться на фазных шинах. На картинке ниже вы можете увидеть, как решить подобную проблему.
Если участок, где проводятся работы делится коммутационными аппаратами, тогда заземление необходимо будет наложить с двух сторон от места проведения работ. Благодаря этому можно будет исключить наводку напряжения от рядом пролегающих токоведущих шин.
Установка переносного заземления должна проводиться с земли или пола. Подъем устройства на еще не проверенное оборудование запрещается. Снятие переносного заземления должно происходить в обратном порядке. Сначала необходимо будет снять зажимы с токоведущих шин, а потом снять проводник с заземленного элемента или нулевой шины. Снимать переносное заземление необходимо только с помощью изолированной штанги или других защитных средств. После снятия перемычек дотрагиваться к шинам запрещено. На видео ниже вы сможете изучить, как правильно установить переносное заземление:
Это вся информация, которую мы хотели представить вашему вниманию о том, как установить переносное заземление и какие требования будут предъявляться во время его установки. Мы надеемся, что эта информация была полезной.
Усиление безопасности
Порядок монтажа любых переносных заземлений, применяемых в электроустановках, предполагает обязательное приложение усилий, способствующих повышению уровня безопасности рабочего персонала. Своевременное принятие всех необходимых мер сводит к нулю вероятность случайной подачи опасного напряжения на участки линии, на которых производятся ремонтные работы. С этой целью потребуется предпринять следующие обязательные действия:
Дверцы коммутационной аппаратуры, посредством которой напряжение с кабельного ввода подается на данный участок электросети, надежно запираются на замок.
На контакты ножевых колодок рубильников, подающих напряжение в действующую сеть, надеваются специальные изоляционные колпаки.
На ключи коммутационных устройств вывешиваются предупредительные плакаты типа «Работа на линии» или «Осторожно – работают люди».
Вывешены плакаты на автоматических выключателях «Не включать, работа на линии»
Знание основных положений этого документа обязательно проверяется в ходе инструктажа, проводимого с членами монтажной бригады перед началом восстановительных работ на линии электропитания.
Каждый член бригады электромонтажников должен, знать в каких случаях и как он обязан действовать при возникновении угрозы поражения током. Лицо, осуществляющее допуск бригады к работам, вправе требовать с каждого из ее членов знания правил оказания первой медицинской помощи пострадавшему от токового удара. Кроме того, на особо опасных участках помимо лица, ответственного за проведение работ, назначается наблюдатель из числа оперативного персонала. Его функция состоит в наблюдении за порядком рабочих операций и выдаче указаний на нарушения, допущенные при их проведении.
При снятии и наложении переносного заземления работник обязан строго соблюдать вышеописанный порядок действий. Даже если в сеть ошибочно подалось напряжение – при подсоединенной струбцине заземляющего кабеля работника не ударит током.
Снятие — переносное заземление
Снятие переносного заземления должно производиться в обратном порядке: сначала оно отсоединяется от токоведущих частей, а затеи от заземляющей проводки.
Снятие переносного заземления должно производиться в обратном порядке: сначала оно отсоединяется от токоведущих частей, а затем от заземляющей проводки.
Порядок снятия переносных заземлений обратный — сначала отсоединяют фазные концы, а затем заземляющий конец, также с применением средств защиты.

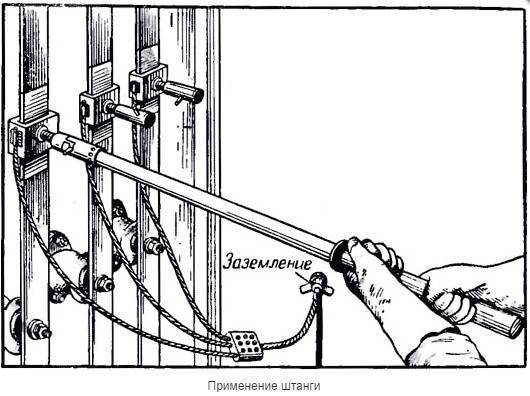

| Установка переносного заземления. |
При снятии переносного заземления, наоборот, сначала его отсоединяют от шин и проводов, а потом от заземляющего устройства. Такой порядок вызван тем, что сборные шины, электрические машины, аппараты и в особенности воздушные и кабельные линии после снятия напряжения могут в течение некоторого времени сохранять электрический заряд.
| Приспособление на штанге для одновременной проверки отсутствия напряжения и наложения заземления на провода ВЛ на деревянных опорах. |
При снятии переносных заземлений сначала снимают зажимы с токоведущих частей, затем отсоединяют заземляющий провод. Все операции по наложению и снятию переносных заземлений необходимо производить с применением диэлектрических перчаток.
Наложение и снятие переносных заземлений, включение и отключение заземляющих ножей должно отражаться на оперативной или пневматической схеме, в оперативном журнале и в наряде.
Наложение и снятие переносных заземлений должны осуществлять два лица. Все переключения в электрических схемах подстанции, ЗРУ-6-10 кВ и других эпергообъектах нефтепроводов производят по распоряжению или с ведома вышестоящего дежурного персонала.
Наложение и снятие переносных заземлений производится а диэлектрических перчатках, в.
Наложение или снятие переносных заземлений, выполняемое как единичная операция или в комплексе с переключениями, по которым не требуется составление бланка, и выполняемое в присутствии лица оперативного персонала, имеющего квалификационную группу V, производится без бланков переключений с записью в оперативном журнале.
Наложение и снятие переносных заземлений должны осуществлять два лица.
Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
Установка и снятие переносных заземлений в электроустановках выше 1000 В должны выполняться в диэлектрических перчатках с применением изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
Требования, предъявляемые к переносным заземлениям
Перед эксплуатацией переносного заземления необходимо проверить его на пригодность к работе. При этом ПЗ должно быть укомплектовано определенной документацией:
- приемо-сдаточный акт от производителя (на соответствие ГОСТу);
- акт периодической проверки (не реже 1 раза в 5 лет);
- акт внеочередной проверки (при внесении изменений в конструкцию или при его ремонте).
Так же необходимо проверить заземлитель визуально. На ПЗ не должно быть механических повреждений. Изоляция на ручках не должна быть повреждена. Зажимы должны работать корректно.
При изготовлении и эксплуатации переносного заземления нужно соблюдать основные требования. Не надо забывать, что в случае попадания напряжения на ПЗ, по нему будет протекать ток короткого замыкания, что повлечет за собой нагрев проводников и зажимов заземлителя. По этому проводник заземлителя должен быть определенного сечения, места соединения провода устройства должны быть залужены и обязательно соединены методом обжима. Соединение методом пайки не допускается, т.к. при протекании тока короткого замыкания провод нагреется и соединение может развалиться. Важна также устойчивость к динамическим нагрузкам. Зажимы, с применением которых проводники крепятся на токоведущие части, должны быть прочными и хорошо крепиться – это защитит от отрыва зажима при динамических нагрузках
Зажимы отвечают и за надежность контакта – если тут есть проблемы, в случае коротких замыканий детали выгорят.
Термоустойчивость проводников имеет важное значение, поскольку при нагревах, обрывах на концах проводниковых частей появляется рабочее напряжение электрической установки. Минимальные сечения по показателям механической прочности рассчитываются так:
- 25 мм2 для электроустановок от 1 000 В;
- 16 мм2 для электроустановок до 1 000 В.
Отступать от данных рекомендаций нельзя. Переносное заземление 10 кВ получается очень громозким и тяжелым, проводники имеют большое сечения, и это представляет определенные сложности в эксплуатации. Тут рекомендовано применять два переносных заземления 10 кВ и более, а не одно. Оба ПЗ устанавливают рядом по отношению друг к другу.
Формула расчета сечений выглядит так:
S = ( Iуст √tф ) / 272,
Iуст – токовый показатель коротких замыканий, А,tф – секунды, фиктивное время.
Параметр tф может приравниваться к выдержке временного промежутка по главной защите реле присоединения электрической установки, выключатель останавливает замыкание в зонах переносного заземления. За расчет показателей выдержки часто принимают максимальные значения.
При изготовлении ПЗ изолированные провода использовать нельзя, поскольку изоляция не даст вовремя обнаружить повреждения жил проводников. В итоге снизится расчетное сечение, может произойти перегорание проводника при коротком замыкании. Конструкция струбцин для присоединения проводниковых частей в норме обеспечивает все возможности их прочного надежного закрепления на токовыводах с применением установочной штанги. Закорачивающие проводниковые детали фиксируются сразу к зажимам без переходников. Это требование также объясняется тем, что на наконечниках не всегда хорошие, легко обнаруживаемые контакты.
Соединение проводников закорачивающих участков трехфазного заземления получается прочным, надежными, методы скрепления – опрессовка или сварка. Болтовые соединения тоже делаются, но дополнительно нужен будет залудить петли проводников твердым припоем.
Размеры знака заземления по ГОСТ 21130-75
В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:
- Метод штамповки.
- Литье в стальном корпусе.
- Ударный метод.
- Прессовальный способ в пластмассовых корпусах.
В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:
При литье или прессовании на корпусе
| H | H1 | D* | b | h | r |
|---|---|---|---|---|---|
| 5 | 3,6 | 10 | 0,7 | 2,5 | 0,35 |
| 8 | 6,0 | 16 | 1,2 | 4,0 | 0,6 |
| 10 | 7,0 | 20 | 1,4 | 5,0 | 0,7 |
| 14 | 9,0 | 25 | 1,8 | 5,5 | 0,9 |
| 22 | 15,0 | 40 | 3,0 | 9,0 | 1,5 |
| 28 | 17,5 | 45 | 3,5 | 8,5 | 1,75 |
| 30 | 20,0 | 50 | 4,0 | 10,0 | 2,0 |
| 50 | 35,0 | 90 | 7,0 | 20,0 | 3,5 |
При изготовлении с помощью ударного способа
| D | H | H1 | b | h | r |
|---|---|---|---|---|---|
| 14 | 8 | 6,0 | 1,2 | 2,5 | 0,6 |
| 18 | 10 | 7,0 | 1,4 | 5,0 | 0,7 |
| 25 | 14 | 9,0 | 1,8 | 5,5 | 0,9 |
Важно! По цвету окружность знака должна заметно отличаться от внешней поверхности корпуса оборудования. Фон принято окрашивать в желтый цвет, а рельеф по контуру выполняется в черных или темно-серых оттенках
Размещение заземляющих конструкций
Исходя из регламентирующих материалов ПУЭ (шестое и седьмое издание); ГОСТ Р 51853-2001 (Заземления переносные для электроустановок), а также аналогичной профильной документации, можно выделить несколько правил размещения таких заземляющих устройств. Основные требования:
- На местах монтажа заземления для подстанций, а также мест расположения заземления пожарных машин, необходимо наличие соответствующих знаков.
- Все места, на которых размещены пожарные автомобили и располагаются ствольщики (пожарные, которые держат стволы), должны быть оборудованы заземлителями. Чаще всего заземлители располагаются: возле входных дверей электрических распредустановок; вблизи кабельных сооружений; возле гидрантов или у входа в само здание.
В комплектации пожарных машин переносное заземление не предусмотрено как обязательный структурный элемент безопасности. Упоминание о заземляющем устройстве переносного типа оговорено в перечне профильных требований по эксплуатации пожарной машины. Этими правилами утверждено, что обустройство места для крепления такого типа заземляющего устройства — обязательно. Место электрически должно быть связано со всеми основными металлическими составляющими машины (надстройка, шасси и т.п.).
