Как построить очистное сооружение для загородного дома своими руками

Проектирование АОС

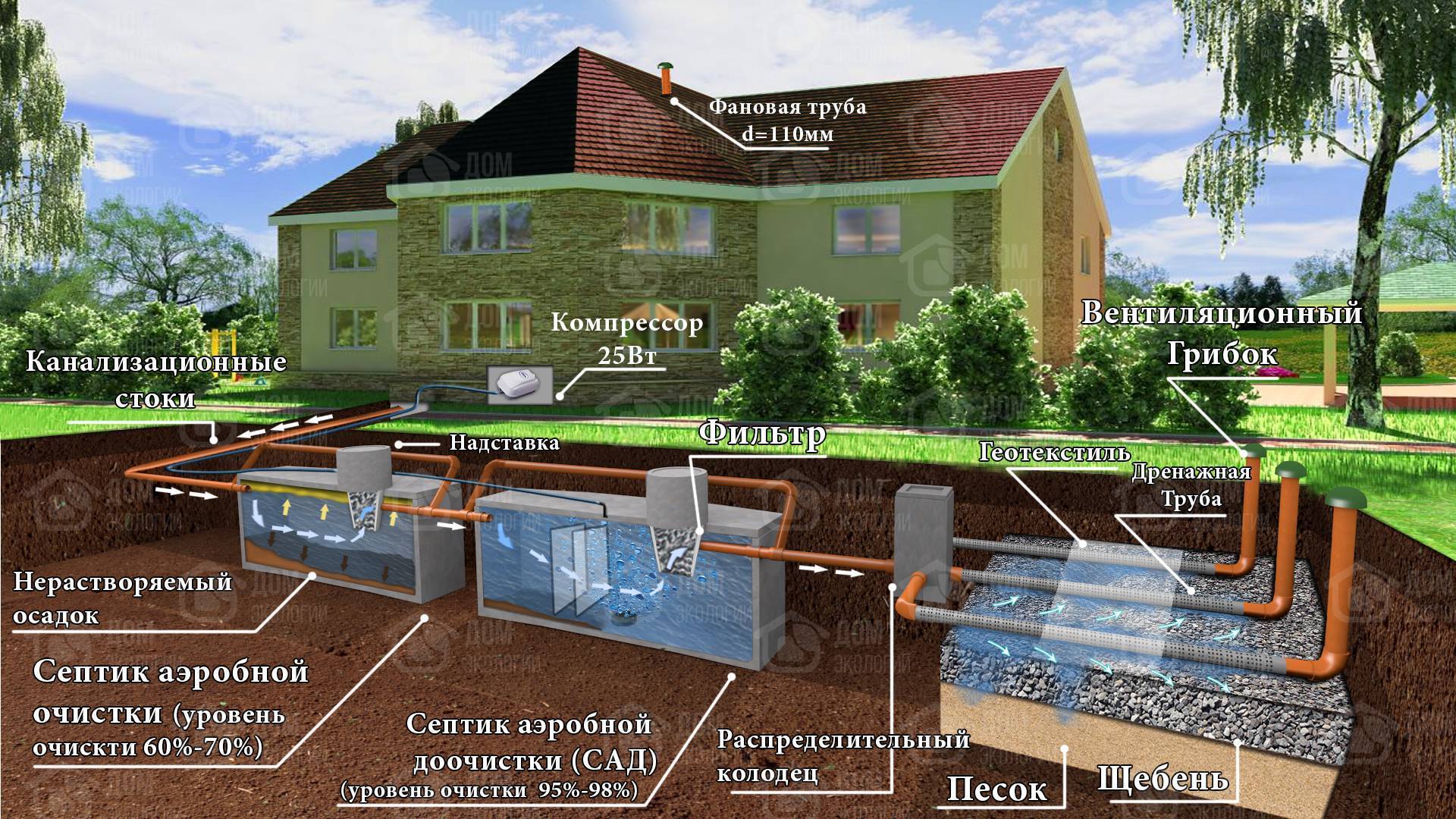

Автономное очистное сооружение — септик из бетонных колец

Самое распространенное очистное сооружение в загородных домах – это септик. Он представляет собой герметичную емкость и по сути является лишь малой частью комплексной системы очищения бытовых отходов.

Соответствующими ведомствами были разработаны правила монтажа и использования подобных сооружений на приусадебных участках. При проектировании системы оборудования размещают на расстоянии не менее 5 метров от фундамента дома и прочих строений и не менее 20 метров от колодца или скважины.

Факторы, которые обязательно учитываются при проектировании очистных сооружений на приусадебных участках загородных домов и дач:

Количество людей, проживающих в доме. Исходя из численности жителей, можно вычислить требуемый объем емкости. Чем больше людей и чем чаще они оставляют бытовых отходы, тем больше и производительнее требуется система. Общая площадь приусадебной территории и участок под установку оборудования. Как правило, автономные очистительные сооружения требуют немало места. Залповый сбор – объем отходов, которое способно переработать оборудование. Наличие и характеристики энергоснабжения. Для беспрерывной и эффективной работы систем требуется постоянный доступ к электросети. Производительность и мощность оборудования, характеризующаяся объемами обрабатываемых отходов за единицу времени. Глубина залегания канализационной магистрали

В данном случае важно анализировать все конструкционные особенности оборудования

Установленная СЗЗ

Это документально подтвержденная зона, которая официально устанавливается решением главврача региона на основании отбора проб воздуха, замера шумов, вибраций и прочих мероприятий в течение 1-2 лет на работающем объекте.

Она необязательна, но в случае поступления жалоб от населения при сокращенной СЗЗ для эксплуатационного органа неопровержимым фактором является наличие установленной СЗЗ. В других случаях можно ожидать приезда инспектирующих органов для проверки объекта.

Стоит отметить, что установленную СЗЗ нужно подтверждать каждые 1-2 года (в зависимости от региона) и заново получать решение главврача региона.

Строительство септика из еврокубов своими руками без откачки

Еврокубы – емкости, изготовленные из пластика. Под установку камер из этого материала выполняется основание из бетона с большой толщиной. На эту основу фиксируется септик. Данная процедура предназначена для того, чтобы конструкция не смещалась под воздействием грунтовых вод, которые движутся под поверхностью грунта. Подъем грунтовой влаги также может сдвинуть плохо закрепленное сооружение.

Устройство септика из еврокубов: 1 — колбы еврокубов; 2 — соединительная переливная труба; 3 — удлиняющий патрубок; 4 — впускной тройник; 5 — выпускной тройник; 6 — утепленная деревянная крышка; 7 — крышка люка; 8 — вентиляционная труба; 9 — флюгарка; 10 — подводящий трубопровод (100 мм); 11 — отводящий трубопровод (100 мм); 12 — бетонное основание; 13 — бетонная заливка; 14 — слой теплоизоляции; 15 — бетонное колодезное кольцо; 16 — арматурная сетка

Емкость из пластика перед установкой утепляется с помощью пенопласта. После чего она монтируется в котлован. Затем осуществляется наполнение водой и бетонирование резервуара по сторонам. Дачный септик утепляется даже сверху. На поверхность нужно вывести систему труб, обеспечивающую вентиляцию.

Этот вид очистительной конструкции требует применения дополнительных элементов, которые позволят добиться полноценного уровня очистки стоков. Для этих целей рекомендуется применять фильтрующие кассеты или поля фильтрации.

Процесс монтажа септика из еврокубов

Этапы очистки

Следует сказать, что существует несколько этапов очистки в установках для ливневых стоков и вод хозяйственно-бытовой направленности:

• механический или грубый;

• химический;

• бактериальный.

Скажем о каждом из них несколько слов.

Механическая

В этом случае при так называемой грубой очистке сточные воды попадают в фильтры, применение которых дает возможность отделить крупные загрязнения. После этого жидкость проходит повторную фильтрацию, что позволяет устранить посторонние частицы более мелкого размера. После осуществления грубой очистки вода обратно идет на накопители, где происходит ее дальнейшее осветление.

Химическая

Перед осуществлением сброса в водоем сточные воды потребуется очистить от веществ как органического, так и неорганического характера, которые могут оказать негативное и пагубное влияние на окружающую среду. Для этого производится химическая нейтрализация, в основе которой лежат реакции восстановительно-окислительного характера. Если в воде присутствуют загрязнения кислотного типа, то она обрабатывается щелочью. Если же загрязнения имеют щелочную природу, то она обрабатывается кислотами.

С помощью бактерий

На этом этапе очистки осуществляется распад включений органического типа, который производится на фоне жизнедеятельности бактерий различного рода. Микроорганизмы осуществляют переработку загрязнений, которые потом выводятся из очистной установки. Следует сказать, что для жизнедеятельности бактерий подходит, как анаэробная, так и аэробная среда. В зависимости от среды обработка может проводиться при помощи кислорода или при его отсутствии.

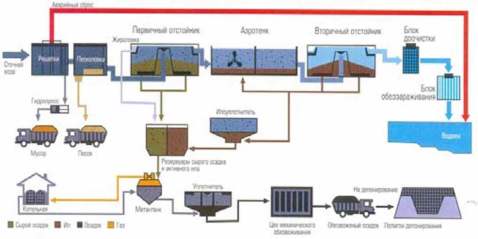

Выбор технологической схемы очистки

В результате предварительных лабораторных исследований специалисты определяют качество и состав загрязненной воды. Наличие в жидкости, которая подлежит очистке, солей тяжелых металлов, нефтепродуктов, химических и других вредных примесей определяет необходимость выбрать схему более тщательной многоступенчатой фильтрации. Также выбранная технологическая схема зависит от условий местности: удаленности предприятия от густонаселённых районов (городских и сельских поселений, жилых массивов), источников питьевой воды, уровня грунтовых вод, наличия природных резервуаров (рек, озер) для сброса очищенных стоков и т.д. Специалисты, занимающиеся проектированием, учитывают множество отдельных нюансов для того, чтобы подобрать наиболее оптимальный и экономически выгодный вариант оборудования для обустройства локальной очистной системы.

Схема внутренней разводки

Монтаж канализационных труб для подсоединения внутренней системы предусматривает подключение не только санузла и различных бытовых приборов, но и разводку к сливу. Для подключения унитаза применяют трубы диаметром 11 см, а для ванной, мойки и др. — 5 см.

Схема расположения септика на глубине.

Внутреннюю систему разводят открытым (снаружи) или скрытым (в стенках) способами. Второй метод предполагает выбивание штроб и укладку проводки в них. После этого штробы замазывают шпатлевкой или прикрывают гипсокартонном, пластиковым коробом. В некоторых случаях разводку выполняют на уровне нижнего этажа или подвального помещения.

Чтобы все соединения были устойчивыми, используют хомуты, причем их не рекомендовано размещать по краям труб, т.к. они могут деформироваться). Для выпуска организовывают угол так, чтобы был плавный переход. В этом месте соединение производят фитингами под 135°. Еще нужно правильно смонтировать выходное отверстие из дома наружу. Для этого применяют гильзу диаметром 2 — 3 см (главное чтобы он был больше диаметра труб), которую нужно заложить в раствор, причем просветы уплотняют изоляцией и утеплителем. А длина гильзы должна быть шире стенки на 3 см, чтобы равномерно выступала с обеих сторон.

Приобретение бюджетных септиков для дачи без откачки: обзор предложений рынка

Изучение комплектов (изделий) фабричного производства надо выполнять с учетом следующих сведений:

Помимо простейших моделей, предлагаются специализированные станции. Некоторые модели обеспечивают очистку до уровня 98-99%. Их можно применять без дополнительных полей фильтрации.
Для воспроизведения аэробных технологий необходимо подключение к сети 220V. Электрическое питание понадобится для функционирования насосов, датчиков, блоков управления и контроля, осветительных приборов.
При выборе септика для дачи непостоянного проживания следует учитывать сезонный характер эксплуатации объекта

В этом случае особе внимание уделяют обязательным регламентным процедурам. С помощью специальной техники (эрлифтов) отдельные рабочие операции можно упростить.
Современные баки создают из разных полимеров

В ходе сравнения проверяют толщину стенок, наличие ребер жесткости. Хорошие показатели прочности и герметичности обеспечивают литые конструкции.

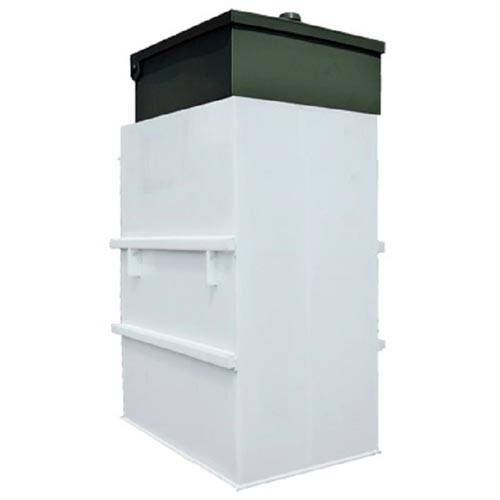

Современная система очистки стоков. В компактном корпусе размещены камеры, соединительные трубки, компрессоры. Подобная конструкция занимает не более 1,5 м. кв. площади

Цена септиков для частного дома: популярные модели с характеристиками

Фото	Модель	Произво-дительность м. куб./ сутки	Цена	Особенности, отзывы
	ТОПАС-С 5 LONG	1	113800-135300	Это оборудование удобно заказывать в одном пакете с профессиональной установкой. Монтаж выполняется быстро, точно. Оплата – только после финишной проверки. Среди достоинств отмечается безупречное качество и приемлемый уровень цен с учетом функциональных возможностей.
	ТАНК-2	0,8	32200-34500	Долгосрочный выпуск изделий позволил усовершенствовать конструкцию с учетом отзывов потребителей. Владельцы этих септиков отмечают прочность, сравнительно небольшой вес (130 кг). Из недостатков – необходимость оснащения дополнительным оборудованием для воспроизведения технологии аэрации.
	Тритон-Т 1	0,5	24200-26800	В трех емкостях можно организовать эффективную очистку. Отсутствие штатного выхода затрудняет подключение фильтрационного поля. Нет фирменных комплектующих деталей для увеличения высоты горловины.
	Термит Трансформер 2.5 PR	1	49600-58300	Это оборудование пригодно для эксплуатации при высоком уровне грунтовых вод. При необходимости, можно приобрести и установить фабричный комплект для эффективной аэрации. Производитель предлагает бесплатно комплект бактерий для первичной загрузки.
	Юнилос Астра 5	1,2	76500-83200	Комплектная станция очистки локального типа. Даже при большом разовом сбросе (до 240-250 л) проблемы не возникают.
	Тополь 8	1,5	92800-102000	На эту технику установлен официальный гарантийный срок 3 года. Перемещение стоков и удаление отходов осуществляется с применением эрлифтов (4 шт.).
	ЭКОПАН Л-3Д	0,75	86200-88900	Срок службы септиков этого бренда составляет 50 лет и более.
	Лидер-1,5	1,8	125000-128000	Высокий уровень очистки обеспечивается, в частности, четырьмя этапами обработки стоков.

Основные технические характеристики автономных канализаций

• Обязательным параметром является производительность оборудования, он указывает на максимальный объём стоков, обрабатываемых за сутки. • Такой показатель как залповый сброс указывает на сброс сточных вод за два часа без риска поломки системы. • Также немаловажным параметром считается глубина врезки, которая указывает на максимальную глубину прокладки подводящей канализационной трубы . • Учитывается и сервисный период обслуживания, при котором удаляется ил из оборудования. • Большую роль играет качество очистки стоков от примесей, при этом учитываются нормативные показатели. Обычно в автономных канализациях такой показатель составляет 98%. • Для изготовления корпуса может использоваться разный материал, который будет иметь определённые преимущества и недостатки. • Удобство при использовании объясняется наличием систем самостоятельного обслуживания. • Удобство при монтаже, можно существенно сэкономить на расходах по установке оборудования. • Надежная работа системы будет зависеть от уровня сложности устройства агрегата, количества сервисных мероприятий и отказоустойчивости.

принцип работы очистительной системы канализации

Как показывает статистика, большим спросом пользуются системы для устройства загородной канализации Топас 5, Евробион, Астра 5, Биодека и Биопурит.

Рекомендовано к прочтению: Типы канализации для загородного дома

К недостаткам автономных агрегатов для очистки стоков стоит отнести сравнительно высокую стоимость, чего не скажешь о простых септических устройствах. Конечно, если учесть, что в других случаях требуется частая очистка сооружений ассенизаторскими машинами, то эти затраты будут оправданными, при этом хлопот будет значительно меньше.

Способы установки автономных канализаций

Современную автономную канализацию можно установить несколькими способами. Перед тем как выбрать подходящий вариант, нужно поинтересоваться, какие типы установок для вывода и очистки стоков есть. Таким образом, можно сравнить несколько интересующих моделей.

Итак, существует несколько способов устройства загородной канализации:

• самым простым методом является выгребная яма. Несмотря на это, она не отвечает многим экологическим требованиям. Такой вариант в большинстве случаев применим для небольших дачных участков, где люди проживают непостоянно;
• монтаж современных локальных очистительных сооружений выполняется просто, при этом оборудование обойдется намного дороже. Этот вариант канализации подходит для домов, где предусматривается постоянное проживание;
• установка накопительных ёмкостей – это удобный и простой способ, но он не всем подойдёт. В данном случае предусматривается скапливание стоков в герметично закрытом отстойнике, с которого они откачиваются ассенизаторской машиной. Грязные сточные воды не загрязняют землю, при этом обслуживание системы оказывается недешевым занятием. Такому способу рекомендуется отдавать предпочтение в том случае, если предусматривается небольшой расход воды;
• распространённым видом автономной канализации является септик с возможностью механической очистки. С помощью септика осуществляется частичная очистка стоков, которые в дальнейшем попадают в дренажные колодцы. Как правило, септик нуждается в обслуживании, то есть требуется обязательная откачка ила один раз в пару лет.

установка системы типа Топас

Из чего состоит система автономной канализации?

В схему устройства автономной канализационной системы входят:

• внутренние сети, состоящие из трубопровода и водоприёмников, установленных в доме;
• наружные сети состоят из трубопровода, по которому вода выводится из дома к очистной конструкции. В данном случае при прокладке этого трубопровода учитывается определённый угол уклона для обеспечения прохождения стоков самотёком;
• очистительная конструкция, которая может состоять из нескольких камер;
• поля фильтрации. Как правило, локальная канализационная система должна дополнительно снабжаться септиком, поскольку стоки будут очищаться максимум до 80-ти %. За счёт полей фильтрации обеспечивается доочистка стоков, при этом обслуживание оборудования нужно будет осуществлять один раз в 5-7 лет.

Рекомендовано к прочтению: Как соединить унитаз с канализацией?

Основные технологии очистки сточных вод

• Механическая
• Химическая
• Биологическая

При этом биологическая очистка подразделяется на аэробную и анаэробную. Отдельно можно выделить очистные сооружения, работающие по мембранной технологии (мембранный биореактор, МБР). В зависимости от состава вод, подлежащих очистке, применяются их различные виды и комбинации.

Самый простой вид очистных сооружений

– для очистки стоков от индивидуальных жилых домов. Состав сточных вод в этом случае стандартный, расходы невелики, серьёзный проект на систему не требуется, и потому заказчику остаётся только выбрать одно из множества готовых «коробочных» решений.

Если же очистные сооружения необходимо установить на водовыпуск от промышленного предприятия, кафе, ресторана, сельскохозяйственного объекта или централизованной канализации населённого пункта – перед проведением работ обязательна разработка проекта и согласование его с уполномоченными инстанциями на территории Санкт-Петербурга, Ленинградской области или иного региона, в котором осуществляется строительство.

Как это работает?

В самом простом виде очистное сооружение на дачном участке или при частном доме представляет собой две камеры: отстойник и фильтрующий колодец.

В отстойнике стоки разделяются на твердую и жидкую часть. В зависимости от того, сколько времени на это уходит, выделяют трехсуточные септики, десятисуточные и т.д. Во колодце происходит дальнейшая фильтрация воды из отстойника, после чего вода через проницаемое дно уходит в грунт. Чем больше в очистной станции отстойников, тем чище будет вода. Специалисты рекомендуют добавлять к очистным станциям дополнительные отстойники, чтобы очищенная вода как можно меньше загрязняла почву.

Основные этапы обустройства канализации

Правильный порядок действий позволит рационально распорядиться отведенным бюджетом и временем на прокладку системы. Алгоритм работы следующий:

• Первый этап – проектирование. Необходимо создать две схемы автономной канализации (внутренней и наружной части) с привязкой к конкретному объекту. Поскольку вы делаете проект для себя, не обязательно придерживаться норм разработки конструкторской документации, будет вполне достаточно простого эскиза с указанием размеров. Это не только даст полное представление об объеме предстоящих работ, но и позволит составить смету на необходимые материалы.
• Второй этап – закупка материалов. Не следует выбирать дешевую продукцию из страны восходящего солнца. Проверяйте качество товара, поскольку от этого зависит надежность системы. Также заметим, что отечественные производители тоже выпускают хорошую продукцию.
• Третий этап – монтаж внутренней разводки, установка сантехнического оборудования и его подключение к системе. Рекомендуем предварительно разметить трасу прокладки, вполне возможно, что в процессе этого могут обнаружиться не учтенные в проекте факторы, например стальные балки на пути прокладки труб.
• Четвертый этап, необходимо провести разметку на местности для внешней части канализации (траншеи для труб, котлован под систему чистки и дренажные поля).
• Пятый этап — земляные работы. Это самая трудоемкая часть. Проще привлечь для этой цели спецтехнику (если имеется такая возможность), что существенно ускорит процесс. Необходимо выкопать траншею под трубу очистному накопителю, котлован под него и обустроить дренажные поля. Копать лучше в «сухое» время года, например, в августе – сентябре. В идеале, желательно выкопать котлован и установить в него очистную конструкцию в течение одного дня.
• Шестой этап – установка очистной системы, укладка внешних труб, обустройство дренажных полей, соединение всех элементов в единую систему.
• Завершающий этап – тестирование внутренних и внешних частей системы. Если все в порядке, то производится засыпка грунтом внешних элементов, в противном случае предварительно исправляются недоработки.

Выгребная яма

Сооружение выгребной ямы — простейший способ сделать в доме автономный водосток своими руками.

Устройство

Конструкция простая — это герметичная емкость, вкопанная в землю на территории частного дома. В эту ёмкость, по коллектору, сливаются все стоки. Прокладывается трубопровод в слое почвы, который не подвержен промерзанию, в противном случае, потребуется утепление трубопровода.

Накопители для бытовых отходов обустраиваются в соответствии с нормами:

1. Расстояние от них до водовода минимум 10 метров, до колодца — 20 м, до границ участка — 1 метр.
2. Глубина ямы зависит от прохождения подземных вод, но максимум 3 м.
3. Расположение от строений, на расстоянии минимум 10 м, иначе есть риск подмывания фундамента.

Накопители изготавливаются чаще из:

• кирпича — подходит лишь керамического вида, так как он способен выдерживать агрессивные среды, емкость делается круглой формы;
• железобетонных колец — их использование позволяет сделать прочную конструкцию, но для установки требуется строительная техника;
• пластиковых ёмкостей — подходят только имеющие толстые стенки, которые выдержат воздействие химических веществ;
• бетонной монолитной конструкции — сооружается на месте из цементно-бетонного состава и арматуры.

Принцип работы и обслуживание

Система функционирует следующим образом — все канализационные воды по магистральным трубам стекают в ёмкость. Накопленные стоки откачиваются ассенизационной техникой. Делать это нужно по мере наполнения резервуара, но обязательно каждые полгода. И раз в полгода нужно проводить дезинфекцию специальными составами.

По нормам, стоки не должны доходить на 0,35 см до поверхности ёмкости. Так как, при переполнении резервуара может произойти утечка жидкости, в результате чего произойдет загрязнение почвы и её водоносных слоёв.

Достоинства и недостатки

К преимуществам выгребных ям расположенных на участках, которые прилегают к частному дому, относятся:

1. Герметичность накопителя, что не допускает загрязнение почвы;
2. Простота монтажа — возможность сооружения конструкции своими руками;
3. Низкие затраты на возведение;
4. Энергонезависимость системы.

Недостатки:

• потребность в периодической очистке;
• модель подходит только для домов с временным проживанием, и небольшим количеством жителей, так как при объёме стоков в 1 куб, даже большие ёмкости будут наполняться быстро, и потребуется их чистка несколько раз в неделю, а это не дёшево;
• наличие зловонных запахов при осушении;
• потребность в свободном месте для подъезда ассенизаторов;
• не возможность обустройства при близко протекающих грунтовых водах.
