Основные моменты для проектирования однолинейной схемы электроснабжения

Что должна включать однолинейная схема электроснабжения

Для ввода объекта в эксплуатацию необходима последовательность следующих действий:

  • сделать запрос на технические условия в электросетевую организацию;
  • разработать однолинейную схему;
  • утвердить готовую схему в организации, которая выдала технические условия.

Чтобы без труда пройти все этапы подготовки однолинейной схемы, она должна содержать информацию следующего характера:

  • основную и резервную точку подключения к электросети;
  • тип вводно-распределительного устройства;
  • приборы учета электроэнергии;
  • способы укладки проводов и кабелей, с указанием марки и длины;
  • устройства автоматического отключения и их технические параметры;
  • нагрузку на электросети с указанием мощности и силы тока;
  • цепи освещения.

Правила оформления, требования ГОСТ

При оформлении однолинейных схем обязательно соблюдение требований ГОСТов ЕСКД (Единой системы конструкторской документации), в которых строго прописан алгоритм создания электрических схем:

  • ГОСТ 2.702-2011 – положения для разработки электрических схем;
  • ГОСТ 2.709-89 – провода, контактные соединения и участки цепей;
  • ГОСТ 2.755-87 – коммутационные устройства и соединения контактов;
  • ГОСТ 2.721-74 – обозначения общего применения;
  • ГОСТ 2.710-81 – буквенно-цифровые знаки.

Утолщенной линией на схемах выделяются все электрические элементы и силовые цепи.

Все электрические цепи необходимо маркировать. Присваивать маркировку нужно от источника к потребителю последовательно. Обозначают цепи арабскими цифрами и заглавными латинскими буквами. Цифры указывают последовательность цепи, а буквы — фазы переменного тока.

Участки цепи с разделенными контактами (обмотками реле, резисторами и т.д.), нужно маркировать с учетом полярности. Положительную полярность участков цепей обозначают нечетными цифрами, полярность с отрицательными значениями — четными.

На участках цепи, которые проходят через различные контактные соединения, должны быть одинаковые обозначения. Маркировку на схеме описывают слева или над изображением цепи.

На схеме нужно указывать полные характеристики входных и выходных электрических цепей. Под характеристиками подразумевают напряжение, сопротивление, частоту, индуктивность, ток и т.д.

Все параметры электрических цепей, адреса подключений для упрощения прочтения схемы можно записывать в таблицы. Табличный вариант заменяет схематичные обозначения входных и выходных элементов. При построении схемы таблица выглядит более наглядно, её выполняют в произвольном виде, т.к. она не регламентирована ГОСТом.

Основные правила по созданию ОСЭ

Как и все прочие электрические схемы, ОСЭ создается с учетом требований ГОСТ 2.702-75. Характерным для нее является две разновидности отображения нескольких проводников на одном представляющем их на схеме. Первый вариант – это один штрих, перечеркивающий основную линию под углом 45 градусов сверху вниз слева направо, и цифра рядом с ним. Она указывает на количество проводников в линии, перечеркнутой штрихом. Второй вариант – это штрихи по числу проводников без цифры. Оба варианта показаны выше на изображении б.

Для создания любых электрических схем сегодня используются специализированные программы, в том числе и бесплатные. Профессиональные работают на основе таких известных пакетов, как AutoCAD и Компас. Для собственных проектов можно использовать более простые программы, например, sPlan, 1 2 3 Shema Hager (адаптирована под российский рынок), Эльф. Перечисленные программы наиболее популярны. Наряду с ними пользуются и другими программами, как говорится, на свой вкус и цвет. Интерфейс одной из этих программ показан далее.

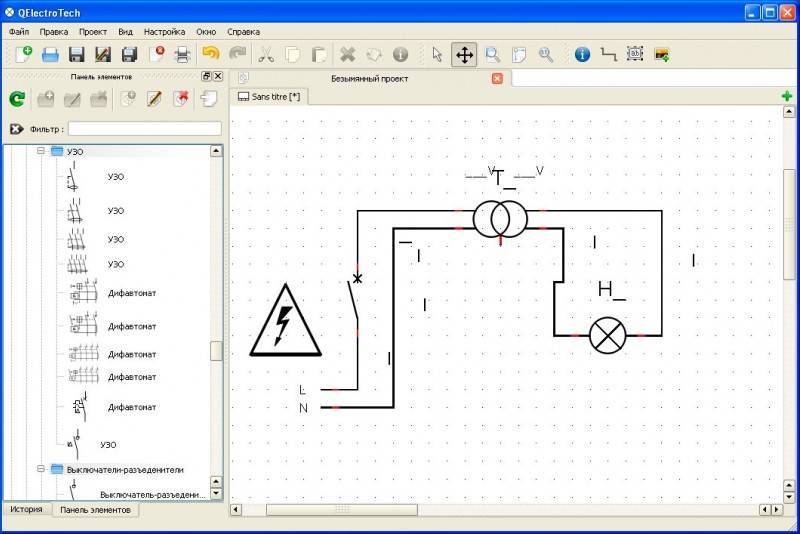

Интерфейс программы для создания ОСЭ и прочих электрических схем

ОСЭ создается для любых электросетей. В том числе и на одиночный распределительный щит, и на распределительную подстанцию, и на прочие электротехнические сооружения, привязанные к электросети. Питающие устройства располагаются в верхней части, а потребляющие – в нижней части схемы. В центральную часть попадает оборудование, относящееся к защите и коммутации. Пример одной из ОСЭ показан далее.


Пример ОСЭ промышленного объекта

Из ОСЭ получают информацию о

  • силе тока;
  • расчетной установленной мощности;
  • параметрах коммутационного оборудования;
  • какие применены кабели и как они проложены;
  • потребителях электроэнергии;
  • распределении/подключении фаз;
  • прочих второстепенных параметрах электросети.

Однолинейная схема электроснабжения привязана к территории, на которой расположен объект и его электросеть. Поэтому параметры проводов и кабелей, а также расположение элементов электрооборудования, которые они соединяют, влияют как на себестоимость проекта, так и на эксплуатационные расходы в перспективе. Из-за этого ОСЭ создается исключительно сертифицированными специалистами (с допуском от СРО) и утверждается только при таком исполнении.

Если строится собственный дом, не стоит поддаваться соблазну создать ОСЭ собственноручно. Даже при том, что дача или частный дом существенно проще устроен в сравнении с промышленным объектом или многоквартирным домом, потребуется сделать немало расчетов проводов и кабелей. А также грамотно расположить все объекты электросети. При этом не стоит забывать о том, что ошибки проектирования электросети могут стать причиной пожара в доме. По этой причине лучше включить ОСЭ в общую смету затрат.

Что такое однолинейная схема электроснабжения?

К сведению! Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Исполнительная принципиальная однолинейная схема используется для перерасчета действующей системы подачи энергии. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы. И это не зависит от количества фаз и проводов. Пример оформления однолинейной схемы жилого дома представлен на рис. Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя. Почему однолинейная? Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям. При составлении подобного документа в обязательном порядке должна отображаться такая информация: все приборы и потребители, входящие в сеть; состояние сети; недостатки, выявленные в процессе исследования и разработки однолинейной схемы. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта.

Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Поскольку в документе есть главное — информация. Длина кабелей и проводов должна отображаться в масштабе с особой точностью, также отображается их точная схема их раскладки. На электрической схеме должен указываться тип, а также расположение приборов учета, плюс указываются потери электрической энергии, которые происходят во время передачи по линиям электропередач.

Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. А не искать ее на файлопомойках и мусоросборках. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект. Для отличия на схеме обозначений выводов контактов от других обозначений обозначений цепей и т. При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами.

Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки. Назначение однолинейной схемы.. Приборы, обеспечивающие учёт электроэнергии, согласно техническим условиям наносятся на схему. Как читать электрические схемы. Урок №6

Особенности электрического щита

Электрический щиток с автоматами представляет собой ящик из пластмассы или металла, в котором размещаются электроприборы. В обязательном порядке устанавливаются:

  • основной выключатель;
  • счётчик расхода электричества.

Входной автомат, равно как и счётчик, должен пломбироваться. Кроме перечисленных устройств, распределительный щит оборудуют автоматическими выключателями – они защищают домашнюю сеть.

В зависимости от способа крепления распределительные щиты делят на:

  • Накладные. Достоинство – простота установки.
  • Встраиваемые. Требуют создание ниши в стене. Положительная сторона – экономия пространства в помещении.

Порядок разработки ОСЭ

При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:

  • точку подключения к источнику питания;
  • тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
  • сведения об используемых счетчиках для учета электроэнергии;
  • марку, длину, сечение и количество токопроводящих жил кабельных линий;
  • расчетные потери напряжения и нагрузку;
  • используемые защитные устройства;
  • расположение внутренней и наружной сети освещения.

Этапы разработки

Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.

После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.

Порядок подключения к электрическим сетям

Требования ГОСТ и нюансы оформления

Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД. Для этого используются следующие номера ГОСТов:

  • 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
  • 710-81 — нанесение буквенно-цифровых обозначений;
  • 721-74 — элементы общего использования;
  • 732-68 — обозначение источников света;
  • 755-87 — коммутационные аппараты и контактные соединения;
  • 702-2011 — правила оформления схем.

Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81

При оформлении чертежа рекомендуется придерживаться следующих правил:

  1. Первоначально чертится рамка и штамп установленной формы.
  2. При необходимости можно разнести чертеж на несколько листов, чтобы было легче его читать. В этом случае формируется список со сквозной нумерацией.
  3. Осуществление маркировки элементов цепи производится от источника питания к конечному потребителю. Для этого используются заглавные латинские буквы и арабские цифры. Первые указывают фазу переменного тока, а вторые — последовательность цепи.
  4. Для обозначения положительной полярности используются нечетные цифры, а отрицательной — четные.
  5. Расшифровка маркировки составляющих цепи выполняется в левой части чертежа или непосредственно над каждым элементом.
  6. Основные параметры питающей сети, а также потребителей можно сносить в отдельную таблицу. При этом ее размер не регламентируется.
  7. Допускается использовать свободные участки ОСЭ для отображения технических характеристик кабельных линий в виде текста.

Условно-графическое отображение компонентов цепи

Для составления ОСЭ понадобится использовать определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.

Проверка и утверждение проекта

После завершения разработки ОСЭ на ней ставится подпись непосредственного исполнителя. В дальнейшем понадобится получить согласование проекта от ответственного специалиста со стороны поставщика, который осуществляет проверку предоставленных данных.

Заключительным этапом станет получение разрешения на реализацию проекта от руководителя муниципальных электросетей. В зависимости от установленного штата указанной организации, проверяющий и утверждающий специалист может совмещать обязанности.

Виды однолинейных электрических схем

Существуют два основных класса схем, проектирующихся на разных этапах реализации проекта. Для создания ОСЭ требуется знать ключевые характеристики каждого типа.

Расчетная схема

Однолинейная расчетная схема щита ЩР (электроснабжение детсада)

Проектируется на этапе разработки документов по реализуемому проекту. Здесь проводится расчет характеристик системы и требуемых нагрузок. Расчетные документы могут включать в себя:

  • схематическую репрезентацию структуры;
  • схему функций;
  • монтажную электросхему;
  • чертежные документы;
  • схему пожарной безопасности.

Схема структуры электрооборудования показывает силовые элементы (точки врезки, линии передач, трансформаторные компоненты и другие) и коммуникации между ними. Схема функций создается для демонстрации работы механизмов, взаимодействующих с электросетью, и их влияния на безопасность объекта. Обычно она применяется для помещений производственного назначения, имеющих дело с обилием разнородного оборудования. Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования.

Исполнительная схема

Исполнительная однолинейная схема электрощита дома

Создается, когда помещение уже подвергалось эксплуатации на протяжении некоторого времени. Требуется графически отобразить модификации, которые планируется внести в структуру сети. Документ подготавливается при проведении замены или модификации имеющегося технического оборудования. Исполнительная схема предоставляет информацию:

  • о состоянии электросети в настоящее время;
  • об электроприборах, входящих в ее состав;
  • советы по ликвидации неполадок, обнаруженных в процессе проведения техосмотров и других мероприятий.

Если надо сделать схему предприятия, многоквартирного дома или иного объекта с несколькими уровнями снабжения, ее делают для каждого уровня: например, для всего завода, цехового подразделения и его отдельного участка. Сначала делается изображение КТП и соединяющих их сетей, потом чертежи для отдельной КТП или распределительного электрощита, и наконец – всех отдельных щитков, представленных в помещении.

Для чего нужны однолинейные схемы щитов

Однолинейная схема щитка – важный этап на пути электрификации любого помещения. С помощью щита впоследствии будет осуществляться распределение токов в цепи и управление всеми электрическими потребителями, расположенными внутри здания. В жилых домах могут устанавливаться отдельные или общие щиты для управления только линией освещения, но будут контролировать не только внутредомовые осветительные приборы, но и внешние, к примеру, фонари на территории дачного участка. Подобные щитки могут быть рассчитаны и установлены отдельно и соединяться с общей линией электроснабжения через вводно-распределительные устройства.

От щитка электрический ток распределяется по отдельным линиям потребления и отдельным потребителям. Функционирование всех отдельных устройств внутри одной линии электроснабжения контролируется специальные приборами, размещенными внутри щитка.

Щитки используются во всех типах зданий – жилые дома и квартиры, предприятия, офисы и магазины, они должны напрямую соединяться с ВРУ. Правильно укомплектованный и установленный щиток, может эффективно распределять электрический ток по всем помещениям, вести учет потребления энергии и защищать всю электрическую систему от сбоев, коротких замыканий и перепадов напряжения. Защитные функции в щитках выполняют специальные автоматы, которые обесточивают сеть, при возникновении скачков напряжения или других неполадок на линии. В целях безопасности, рекомендуется использовать по одному автоматическому выключателю на каждую линии потребителей.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Виды однолинейных электрических схем

Существуют два основных класса схем, проектирующихся на разных этапах реализации проекта. Для создания ОСЭ требуется знать ключевые характеристики каждого типа.

Расчетная схема

Однолинейная расчетная схема щита ЩР (электроснабжение детсада)

Проектируется на этапе разработки документов по реализуемому проекту. Здесь проводится расчет характеристик системы и требуемых нагрузок. Расчетные документы могут включать в себя:

  • схематическую репрезентацию структуры;
  • схему функций;
  • монтажную электросхему;
  • чертежные документы;
  • схему пожарной безопасности.

Схема структуры электрооборудования показывает силовые элементы (точки врезки, линии передач, трансформаторные компоненты и другие) и коммуникации между ними. Схема функций создается для демонстрации работы механизмов, взаимодействующих с электросетью, и их влияния на безопасность объекта. Обычно она применяется для помещений производственного назначения, имеющих дело с обилием разнородного оборудования. Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования.

Исполнительная схема

Исполнительная однолинейная схема электрощита дома

Создается, когда помещение уже подвергалось эксплуатации на протяжении некоторого времени. Требуется графически отобразить модификации, которые планируется внести в структуру сети. Документ подготавливается при проведении замены или модификации имеющегося технического оборудования. Исполнительная схема предоставляет информацию:

  • о состоянии электросети в настоящее время;
  • об электроприборах, входящих в ее состав;
  • советы по ликвидации неполадок, обнаруженных в процессе проведения техосмотров и других мероприятий.

Если надо сделать схему предприятия, многоквартирного дома или иного объекта с несколькими уровнями снабжения, ее делают для каждого уровня: например, для всего завода, цехового подразделения и его отдельного участка. Сначала делается изображение КТП и соединяющих их сетей, потом чертежи для отдельной КТП или распределительного электрощита, и наконец – всех отдельных щитков, представленных в помещении.

Для чего нужны однолинейные схемы щитов

Однолинейная схема щитка – важный этап на пути электрификации любого помещения. С помощью щита впоследствии будет осуществляться распределение токов в цепи и управление всеми электрическими потребителями, расположенными внутри здания. В жилых домах могут устанавливаться отдельные или общие щиты для управления только линией освещения, но будут контролировать не только внутредомовые осветительные приборы, но и внешние, к примеру, фонари на территории дачного участка. Подобные щитки могут быть рассчитаны и установлены отдельно и соединяться с общей линией электроснабжения через вводно-распределительные устройства.

От щитка электрический ток распределяется по отдельным линиям потребления и отдельным потребителям. Функционирование всех отдельных устройств внутри одной линии электроснабжения контролируется специальные приборами, размещенными внутри щитка.

Щитки используются во всех типах зданий – жилые дома и квартиры, предприятия, офисы и магазины, они должны напрямую соединяться с ВРУ. Правильно укомплектованный и установленный щиток, может эффективно распределять электрический ток по всем помещениям, вести учет потребления энергии и защищать всю электрическую систему от сбоев, коротких замыканий и перепадов напряжения. Защитные функции в щитках выполняют специальные автоматы, которые обесточивают сеть, при возникновении скачков напряжения или других неполадок на линии. В целях безопасности, рекомендуется использовать по одному автоматическому выключателю на каждую линии потребителей.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:
