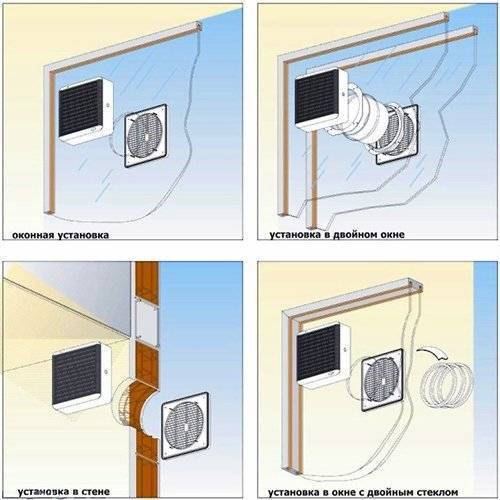

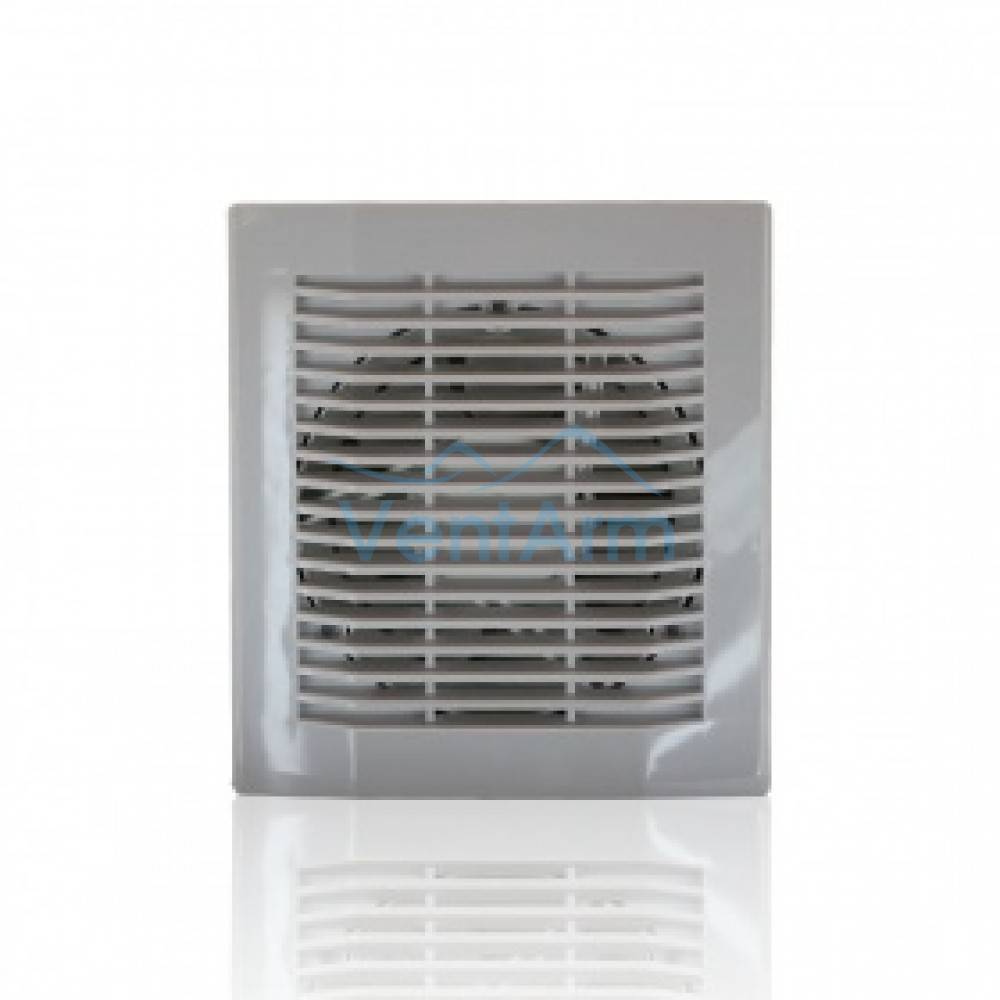

Форточный вентилятор для приточной и вытяжной вентиляции

Как установить и подключить?

Ничего сложного в монтаже оконных вентиляторов нет, нужно лишь следовать весьма важным правилам и учитывать определенные нюансы. Учитывать необходимо следующие нюансы:

• нельзя фиксировать устройство на обычном стекле, так как, несмотря на защиту от вибрации, устройство все равно достаточно сильно вибрирует и может попросту повредить стекло;
• при монтаже изделия на пластиковом окне нужно предварительно заказывать монтаж вентилятора в процессе производства самого окна – в таком случае производитель заранее сделает в нем форточку с разъемом конкретно под выбранную модель вентилятора, а вот самостоятельный монтаж на пластиковое окно нередко кончается его повреждением и нарушением герметичности.

Монтаж оконного вентилятора поэтапно:

1. Если производится монтаж реверсивного типа изделия, то для начала нужна замена обычного стекла на специфическое (укрепленное). В приготовленном листе стекла делается выемка для корпуса вентилятора, а также несколько отверстий для его фиксации.
2. Подготовленное стекло необходимо смонтировать на раму и прочного зафиксировать его.
3. Далее необходимо провести монтаж самого вентилятора.
4. Последним этапом является подключение шнура и последующий его вывод через петлю сети. После вывода шнур необходимо вставить в электрическую розетку и на этом монтаж готов.

Комплекция оконного вентилятора

Виды вентиляторов для окон

Есть три основные классификации вентиляторов для окон:

1. В зависимости от направления воздушного потока. Основной вид — осевой. Он подразделяется на три подвида с различными характеристиками: приточный, вытяжной, приточно-вытяжной.
2. В зависимости от места установки в окно – оконные и форточные.
3. В зависимости от предназначения вентиляторы бывают бытовые и промышленные.

Отличие осевых оконных приборов в простоте конструкции и хорошей мощности. Прибор состоит из винта, мотора, который вращает лопасти, и корпуса, в котором они закреплены.

По конструкции

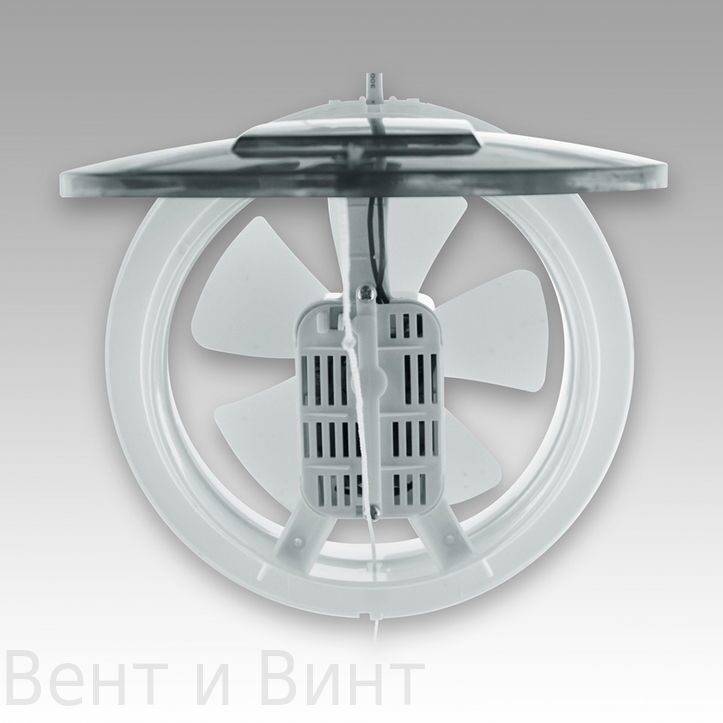

Осевой тип конструкции позволяет создавать мощный поток воздуха благодаря лопастям.

Все модели осевых оконных систем отличаются между собой, у них могут быть разные параметры, размеры, диаметры винта и длина лопастей. Также может разниться количество лопастей и мощность мотора.

Приточный вентилятор втягивает воздушный поток с улицы в помещение. Такой вид вентиляции рекомендуется устанавливать там, где нет необходимости в очистке воздуха и выводе неприятных запахов.

Он предназначен для наполнения помещения свежим воздухом. Чаще всего приточные устройства используются в офисных и производственных помещениях, а также в жилых и гостевых комнатах.

Вытяжной вентилятор выводит воздух из помещения наружу. Обычно этот вид используется в кухнях, где чаще всего витают самые разнообразные запахи.

При наличии такого прибора можно не приобретать стандартную вытяжку для кухни, которая обычно сильно шумит при работе.

Также можно использовать оба устройства, чередуя в зависимости от необходимой мощности или включая одновременно для быстрого удаления запахов.

Лопасти вытяжного вращаются со скоростью до 4000 оборотов в минуту, потребляя малое количество электроэнергии. Устройство выводит загрязненный и отработанный воздух, устраняет излишнюю влажность, проветривает и охлаждает помещение.

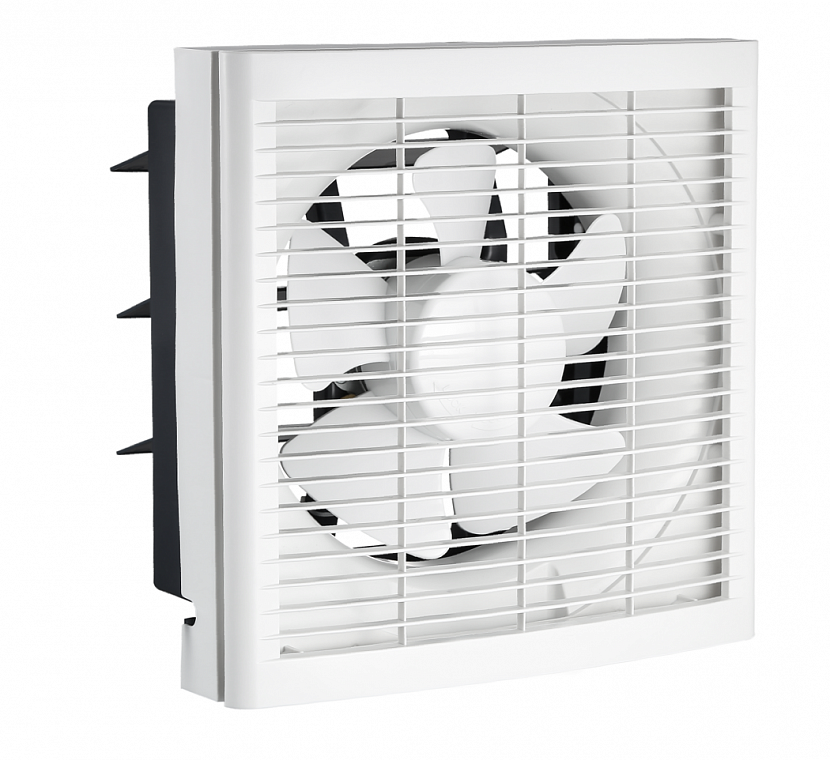

Если приобрести этот вид осевого вытяжного устройства с дополнительной защитой в виде жалюзи, то можно не беспокоиться о возникновении обратной тяги.

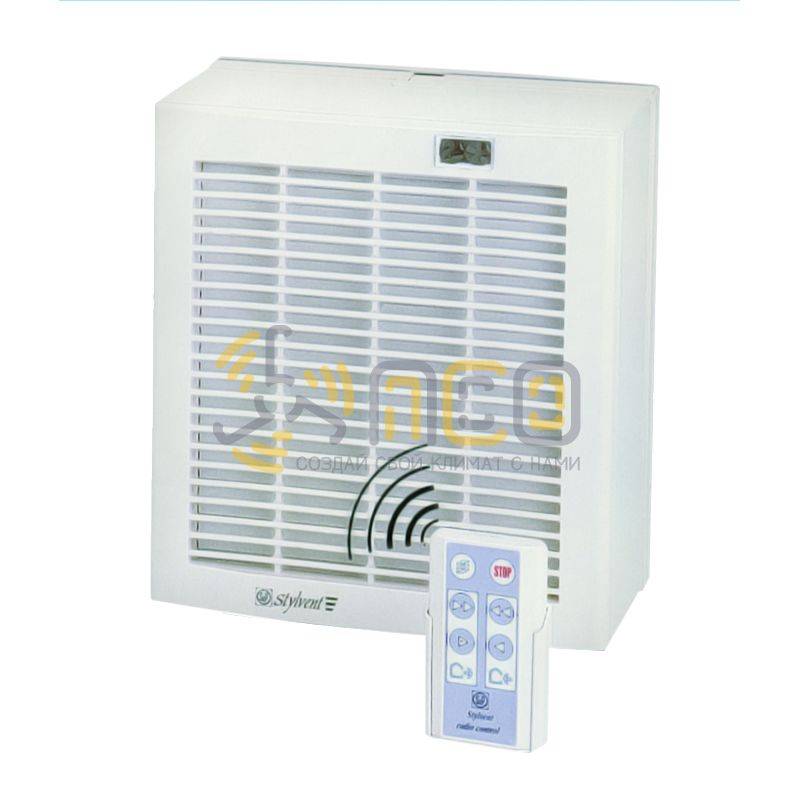

Приточно-вытяжное устройство (реверсивный вентилятор) может работать в двух режимах: приточном и вытяжном.

Обычно их смена происходит автоматически через определенный временной отрезок, но можно приобрести прибор с возможностью ручного регулирования и выбора режимов.

Подобный тип можно даже назвать вентиляционной системой, так как он действует в оба направления. С его помощью можно полностью проветривать помещение, выводя застоявшийся и отработанный воздух наружу и впуская чистый и свежий внутрь.

Оконные реверсивные вентиляторы имеют фильтры с обеих сторон, которые очищают воздух. Кроме этого, устройство нагревает уличный воздух перед подачей в комнату с помощью калорифера. Все это возможно благодаря особенной конструкции прибора.

По расположению в окне

Расположение прибора в стеклопакете также может отличаться:

• В стекле. Можно приобрести стеклопакет с готовым проемом под вентилятор, после чего купить непосредственно сам прибор. Иногда окно можно приобрести вместе с установленным в нем вентилирующим устройством. Такой вариант предпочтителен, так как не требуются усилия для подбора нужного размера под готовый проем.
• В отделенном блоке наподобие форточки.
• В раме. Этот вариант один из самых лучших, так как устройство врезается не в стекло, а в раму. Минусом является высокая стоимость, малая распространенность модели и сложность установки.

По предназначению

Также вентиляторы можно разделить на бытовые и промышленные. Каждый из этих видов подходит для определенных условий.

Преимущество бытовых вентиляторов заключается в небольшом размере, относительной дешевизне и более простой установке. Для их работы нужно малое количество энергии, и они производят мало шума в процессе.

Система не выводит тепло из помещения при проветривании и не допускает проникновения загрязнений и пыли с улицы. Бытовой прибор служит для поддержания комфортного микроклимата в помещении.

Промышленные же используются для проветривания производственных, складских и заводских помещений, так как для них требуются вентиляторы с большой мощностью для подачи свежего воздуха и вывода вредных веществ.

Чаще всего монтаж предусматривается при планировке здания или на этапе строительства. К недостаткам этого вида можно отнести высокий уровень шума и вибрации во время работы.

Таким образом, каждый из видов отличается по размеру, строению, внешнему виду, функциональности и мощности. И у каждого есть свои преимущества, недостатки и особенности.

Разновидности

Вытяжные устройства для окон бывают осевыми, центробежными. Первые отличаются высокой эффективностью, эргономичностью. Это легко объясняет их широкое распространение среди пользователей. Перемещение воздушных масс в таких приборах происходит по всей оси двигателя, вместе с тем лопасти образуют круг. Вторые считаются более мощными, их корпус отличается немалыми габаритами. Он монтируется внутри помещения. Лопасти центробежного механизма расположены по спирали, потому затягивают намного больше воздуха.

В зависимости от расположения лопастей и движения воздуха, оконные вентиляторы разделяют на осевые и центробежныеИсточник tehrevizor.ru

Исходя из конструкции, ее функционального назначения, выделяют следующие виды оконных вентиляторов.

Вытяжные

Основное предназначение подобных устройств – устранение застоявшегося воздуха, всевозможных посторонних запахов. Их рекомендуется использовать в санузлах, лабораториях, мастерских, а также на кухнях. Во время функционирования таких приборов поступление свежих воздушных масс происходит из ближайших проветриваемых комнат либо посредством приоткрытых окон.

Вытяжной форточный вентилятор довольно простой в монтаже, после установки не требует обслуживания Источник turbovent.com.ua

Приточные

Устанавливают в помещениях (рабочих, жилых), где отсутствует надобность устранять загрязненный воздух. Главная их задача – обеспечивать приток воздушных масс с улицы. Вместе с тем они способствуют повышению давления в комнате, чем ускоряют вытяжку застоявшегося воздуха сквозь каналы вентиляционной системы.

Вентилятор подобного типа дополнительно применяется для охлаждения комнат. Он способен заменить кондиционер при условии, если уличная температура не слишком высокая.

Приточный оконный вентилятор рекомендуется устанавливать там, где нет необходимости в очистке воздуха, выводе неприятных запаховИсточник i.ebayimg.com

Приточно-вытяжные

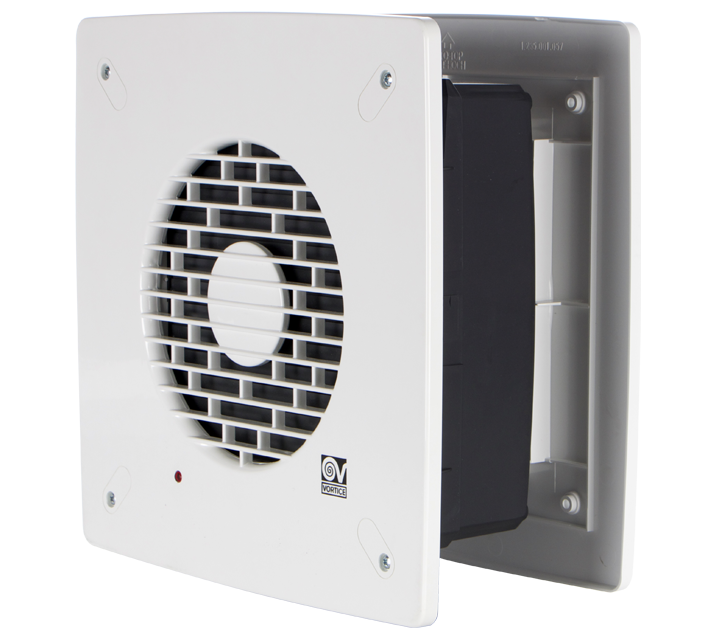

Современные реверсивные вентиляторы – удобные многофункциональные конструкции, оснащенные мощным электродвигателем. Они одновременно обеспечивают удаление загрязненного воздуха, а также его обновление. Выполнение определенной функции напрямую зависит от направления перемещения лопастей. На текущий режим работы прибора указывают корпусные индикаторы.

Приточно-вытяжной (реверсивный) вентилятор работает в двух режимах: приточном и вытяжном, обычно их смена происходит автоматически через определенный временной отрезокИсточник vsekondicioneri.ru

Естественная вентиляция ее принцип работы

Каждый человек знает, что такое приточная вентиляция, так как ежедневно ею пользуется в жилище, в транспорте, на работе и т.д. Это приточка воздуха, которая осуществляется через открытые окна, форточки или через специальные устройства. Понятным и простым «языком» — это проветривание. Но, без определенных вытяжных устройств, обеспечить воздухообмен будет очень сложно. Дело в том, что при определенном расположении элементов вентиляции, создается естественное замещение воздуха, которое и обеспечивает быстрое и качественное проветривание. Через одни элементы, в помещение проникают приточные потоки, а через другие – утилизируется воздух с помещения (элементы вытяжного типа).

Помочь разобраться в том, как работает вентиляция, поможет знание некоторых физических законов. Их принципы заключаются в том, что:

• В помещении и на улице, холодный и теплый воздух располагается слоями, параллельными земле. Холодные потоки, из-за большей массы, находятся ниже теплых.
• Из-за разницы температуры и влажности внутри и снаружи помещения, создается атмосферное давление, которое позволяет проникать воздушным потокам в помещение и покидать его через специально отведенные под это устройства.
• Если отточная часть естественной системы вентиляции будет расположена внизу стены, а приточное окно или канал вверху, то внутрь постройки будет проникать прохладный воздух, а выводится – теплый.

Учитывая эти несколько требований и правил, создать качественную систему, которая будет быстро проветривать комнату или целый дом, не сложно и своими руками. Вместе с естественным воздухообменом, человек получает качественное энергонезависимое устройство. Некоторые схемы вентиляции эффективно работают в любое время года, и при любой погоде. Главное, знать обо всех нюансах дополнительного разряжения воздуха.

Вместе с преимуществами, владелец естественных систем вентиляции в жилище и в бытовых помещениях, получает и недостатки. Иногда, они касаются недостаточной тяги, которая может проявляться в летнее время. Но, при дополнительной установке дополнительных устройств (дифлекторов, ламп накаливания и т.д.), эта проблема решается. Но, следует учесть и то, что такая система уже не будет энергонезависимой. Естественное проветривание редко справляется со своей задачей в помещениях с влажным микроклиматом (кухня, ванная и др.).

Приточно-вытяжная вентиляция при самостоятельной установке

Если нет возможности воспользоваться услугами специалистов, то можно произвести установку несложной вытяжки самостоятельно.

Правила установки:

1. Нижняя часть квартиры отвечает за приток воздуха;
2. Воздушные массы должны распространяться по трубам, находящимся на уровне потолка;
3. Приток воздуха должен располагаться от жилых комнат к кухне и санузлу;
4. Выход воздушных масс устанавливается наверху.

Оборудование воздуховодов в данном случае не требуется. Стоит в нужном алгоритме установить приточные и вытяжные отверстия.

Алгоритм:

1. С целью установки вентиляционной трубы в комнате делается небольшое отверстие. С внутренней стороны устанавливается сетчатый фильтр, с внешней стороны перекрывают решеткой.
2. Чтобы воздух не проникал холодным, канал необходимо установить над радиатором отопления. Это в условии поступления воздуха самотеком. В обратном случае, место канала определить можно на любой вкус, от местоположения ничего влиять не будет. Нагревательный процесс будет включен в блок, входящий с вентилятором.
3. В санузле и на кухне устанавливаются вентиляторы с низким шумом. В данных местоположениях вентиляционные каналы уже существуют при первоначальном планировании. В санузле можно соединить провода с включателем электричества. На кухне рекомендуется установить тумблер.

Когда нужно устанавливать приточно-вытяжную систему:

• Чувствуется духота;
• Наличие плесени;
• Ощущение неприятного запаха, в том числе канализации;
• Влажность в летний период повышенная, а в зимний пониженная.

Такие факторы со временем негативно влияют на дыхательную систему как человека, так и домашних животных.

Обычно проблемы некачественного притока воздуха имеются как в новых, так и старых квартирах. Обычные инженерных коммуникации предполагают установку стеклопакетов, которые не имеют доступа к воздуху.

Естественная циркуляция в планировках домов, сдающихся новым владельцам, позволяет застройщикам сэкономить. Не вносить в смету большую денежную сумму помогает также установка приточного клапана. Данные варианты не являются эффективными.

Причины неэффективности монтажа приточного клапана и естественной циркуляции:

1. Стеновой приточный клапан выглядит как отверстие в раме;
2. В стеновом приточном клапане отсутствует вентилятор. Подача воздуха производится в процессе разницы давления в квартире и снаружи;
3. Воздух не стремится поступать при отсутствии вытяжки;
4. Замерзают клапаны из-за отсутствия системы прогревания приходящего воздуха;
5. Данная система рассчитана на малое количество жильцов.

Чтобы предотвратить неприятные ситуации, необходимо тщательно проверять квартиру при её приёмке. Одним из методов является проверка ветлюков с использованием всего двух предметов: листа бумаги и зажигалки. С помощью данных предметов проверяется тяга следующим образом: подносится огонь к бумаге. Если бумага прилипает к отверстию, то ветлюк работает исправно. Необходимо также свериться с проектной документацией.

После проведения приёмки, если же есть проблемы, то монтирование приточно-вытяжной вентиляции необходимо.

Воздух – это неотъемлемая часть жизнедеятельности человека. Необходимо отнестись ответственно к задаче обеспечения чистым воздухом. Различные виды приточно-вытяжных вентиляций помогут организовать правильный воздухообмен. Нельзя забывать, что в квартире человек проводит достаточное количество времени, и поэтому необходимо обеспечить качественным воздухообменом.

При покупке собственной квартиры в новостройке тщательно проверяйте систему вентиляции

Помните, что это очень важно, и пренебрегать таким не стоит.. При установке приточно-вытяжной вентиляции ответственно подойдите к этой задаче, так как она будет работать долгий период времени и важен качественно проделанный результат. При установке приточно-вытяжной вентиляции ответственно подойдите к этой задаче, так как она будет работать долгий период времени и важен качественно проделанный результат

При установке приточно-вытяжной вентиляции ответственно подойдите к этой задаче, так как она будет работать долгий период времени и важен качественно проделанный результат.

Типы вентиляции

По месту применения, вентиляционная система может быть домашней, бытовой и производственной. Любое из таких оборудований работает с одной целью – заменить загрязненный воздух на чистый. Также системы вентиляции разделяют:

• по принципу функционирования – естественные и принудительные;
• по назначению – вытяжные, приточные и приточно-вытяжные;
• по зоне обслуживания – местные и общие;
• по конструктивным особенностям – раздельные и моноблочные;
• по техническому устройству – канальные и бесканальные.

Для вентиляции помещений жилого типа, без учета кухни, туалета и ванной, достаточно естественных сил вентилирования. В отдельных квартирах и домах, проветривание может производиться только при помощи окон. Особенно эффективна такая система, в случаях их противоположного расположения.

Не менее важна и чистота приточного воздуха. При обычной вентиляции помещений, через открытые окна в комнаты может попасть мусор и пыль. Если такое проветривание используется в бытовой комнате или на определенных предприятиях – проблем нет. Но, жить грязи и пыли, некомфортно и неправильно.

Моноблочная система вентиляции

Особенности монтажа вентилятора для вытяжки

При установке вентилятора следует обеспечить возможность притока воздуха, т.к. прибор вытягивает его, но не заменяет. Для доступа воздуха достаточно оставить зазор под дверью не менее 2 см. Также перед началом работ следует прочистить вентиляционный канал.

Часто диаметр канала больше, чем диаметр вытяжки. В этом случае можно их сделать одинаковыми, установив с помощью монтажной пены гофру или кусок трубы нужного диаметра. Лучше всего отдать предпочтение трубе из плотного материала, т.к. пена расширяется и может деформировать конструкцию. После высыхания материала его излишки обрезают.

Электропровода, идущие к вентилятору, маскируют под отделочными материалами или прячут в пластиковых коробах. Главное – обеспечить надежную защиту от влаги

Способы подключения к электросети

Есть несколько вариантов подключения вентилятора к сети:

1. Выключатель на корпусе. Это обычно кнопка или шнурок на корпусе прибора.
2. Общий выключатель со светильником. Вентилятор включается/выключается одновременно с прибором освещения. Это имеет как плюсы, так и минусы. С одной стороны, не приходится его отдельно включать, с другой – вытяжка нужна далеко не всегда, когда включается свет.
3. Отдельный выключатель. Если установить двухклавишный выключатель, то одной кнопкой можно включать свет, а второй – вентилятор. Это удобно и позволяет рационально расходовать электроэнергию.
4. Автоматическое включение. Вентилятор может включаться, когда срабатывают датчики – движения или влажности, а выключаться – по таймеру.

Прибор можно устанавливать не только на саморезы, которые поставляются в комплекте, но и на распорные дюбеля. Такое крепление более надежно, но чаще всего в такой прочной фиксации нет особой потребности

Установка прибора своими руками

Каждая модель имеет свои конструкционные особенности, поэтому перед началом монтажа следует внимательно прочитать инструкцию, чтобы не повредить прибор еще на этапе установки.

Общий порядок работ примерно одинаков для всех вентиляторов:

• Лицевую крышку вентилятора снимают так, как описано в инструкции.
• Места на стене, к которым будет примыкать корпус прибора, обрабатывают силиконовым герметиком или надежным полимерным клеем.
• Вентилятор устанавливают в отверстие, вдвигая его по максимуму внутрь. Прибор держат несколько минут, плотно прижимая к стене, чтобы клей схватился. Более точное время выдержки указано на упаковке с клеевым составом.
• Ставят на место противомоскитную сетку, после чего закрепляют лицевую крышку. Обычно ее монтируют на саморезы, которые входят в комплект. Специалисты рекомендуют изолировать канальные вентиляторы от воздуховодов. Для этого подойдет гофрированная резина, которую прокладывают с обеих сторон от прибора.
• Последний этап – подключение к электропитанию. Его осуществляют при отключенном электричестве. Провода соединяют с помощью клеммных колодок.
• Когда работа закончена, электричество вновь подключают и проверяют вентилятор. Если все в порядке, он готов к эксплуатации.

Предлагаем видео, в котором показан простой способ монтажа вентилятора в ванной комнате:

С установкой вентилятора в вытяжку обычно не возникает трудностей. Такую работу может выполнить практически любой человек, умеющий обращаться с традиционными инструментами. Однако некоторые модели действительно сложны в монтаже, также бывают проблемы с прокладкой и маскировкой кабеля. В этих случаях помощь специалистов не будет лишней.

Виды

Принято различать осевые и центробежные вентиляторы для окон.

• Первые получили наибольшее распространение ввиду своей эффективности и эргономичности. Движение воздуха в подобных устройствах осуществляется по всей оси электродвигателя. Лопасти при этом образуют круг.
• Центробежные вентиляторы являются более мощными, но предполагают наличие массивного корпуса, который устанавливается в помещении. Лопасти располагаются по спирали, благодаря чему захватывают больший объем воздуха.
• Промышленные профессиональные кухни оснащаются диаметральными вентиляторами, называемыми также «беличьей клеткой». Они представляют собой вытянутый цилиндрический корпус, стенками которого являются загнутые внутрь лопасти. Последние захватывают воздух, а встроенный ротор проталкивает его внутрь помещения.

В зависимости от особенностей конструкции и ее функционала, выделяют несколько разновидностей оконных вентиляторов.

Вытяжные

Их назначение – удаление загрязненного воздуха, различных запахов. Это позволяет применять подобные варианты в туалетах, на кухнях, в химических лабораториях, мастерских. Приток свежего воздуха обеспечивается посредством открытых окон или поступает из соседних проветриваемых помещений.

Приточные

Такие конструкции располагают в жилых и рабочих зонах, в которых нет необходимости выводить загрязненный воздух. Их функция – обеспечение притока свежего воздуха. При этом благодаря повышенному давлению, создаваемому приточным вентилятором, повышается скорость вытяжки воздуха через вентиляционные каналы.

Вентилятор такого типа используется также для охлаждения помещения. Он может заменить собой кондиционер, если речь не идет о ситуации, когда температура за окном является слишком высокой. Тогда вентилятор будет нагнетать горячий воздух, что нецелесообразно.

Приточно-вытяжные

Это многофункциональные системы, обеспечивающие одновременную вытяжку загрязненного и приток свежего воздуха. С подобной задачей способен справиться лишь реверсивный вентилятор, оснащенный электродвигателем подходящей мощности. Выполнение функции притока свежего или вытяжки загрязненного воздуха связано с тем или иным направлением движения лопастей. Определить режим работы устройства позволяют специальные индикаторы на его корпусе.

В зависимости от места установки различаются оконные вентиляторы и их разновидность – форточные. Последние отличаются более компактными размерами. Они обычно применяются в пластиковых стеклопакетах.

Отдельно стоит выделить щелевые оконные вентиляторы, монтируемые в профиль окна.

Таким образом, вентиляторы могут иметь дополнительные аксессуары. Среди наиболее распространенных:

• автоматические или гравитационные жалюзи или крышки (предотвращают теплопотери помещения);
• обратный клапан, монтируемый на выходе из вентилятора (предназначен для вытяжных конструкций);
• клапан, позволяющий регулировать количество поступающего воздуха (для приточных и приточно-вытяжных вентиляторов с диафрагмой);
• защитные решетки (препятствуют проникновению в устройство сора и пыли);
• система автоматического управления вентилятором (включает блок управления или пульт ДУ);
• декоративные накладки.
