Вентиляционный клапан в стене: устройство и монтаж

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

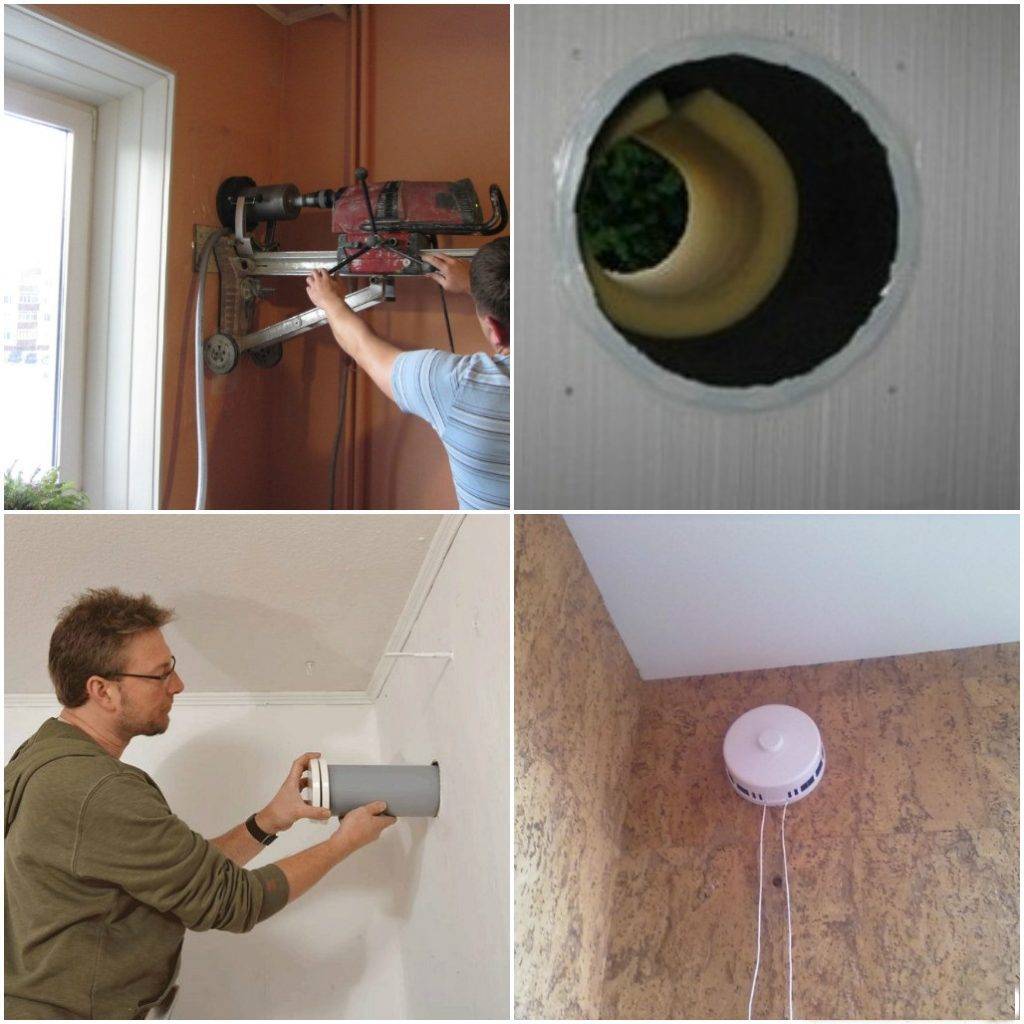

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

  • мощным двигателем;
  • сверлильным приводом;
  • комплектом алмазных коронок с разными диаметрами;
  • стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

  1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
  2. Просверливают технологическое отверстие, используя перфоратор.
  3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
  4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
  5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
  6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
  7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

  • фланца;
  • заслонки;
  • декоративной решетки.

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Какие функции выполняет система вентиляции?

В помещения должен проникать свежий воздух: без него человек чувствует усталость и недомогание. В непроветриваемых комнатах размножаются вредные микроорганизмы, появляется неприятный запах и распространяется плесень.

Плесень — первый признак повышенной влажности в помещении

Недостаток свежего воздуха ведет к размножению грибка

В теплое время года для вентиляции можно использовать открытые окна: воздушные потоки свободно циркулируют по комнатам, выводят пыль, шерсть и другие загрязнения. В сезон холодов для проветривания используют принудительную систему вентиляции. Ее функции:

  • выведение углекислого газа;
  • нормализация уровня влажности;
  • очищение воздуха в комнатах.

Люди выдыхают углекислый газ, поэтому он скапливается в помещениях. Если его не выводить, в помещениях будет душно и некомфортно. В таких условиях сложно работать: концентрация внимания снижается, появляется чувство постоянной усталости. В душной комнате человек не высыпается, чувствует себя разбитым.

Чаще открывайте окна, чтобы в дом проникал свежий воздух

Повышенная влажность в помещениях приводит к образованию грибка и плесени. Стеклянные поверхности запотевают:конденсат скапливается в стеклопакетах, образуется на зеркалах. В ванной и на кухне появляется неприятный затхлый запах.

Запотевшие окна сигнализируют о неисправной вентиляции

В помещениях скапливается шерсть животных, споры плесени, пыль, аллергены. Поверхность мебели выделяет пары формальдегида — он входит в состав МДФ, ДСП и ДВП. При недостаточной вентиляции вредные вещества попадают в легкие вместе с вдыхаемым воздухом.

Нюансы установки приточного клапана

Перед монтированием приточно вытяжного клапана важно протестировать тягу внутри комнат. Например, чтобы обеспечить хорошую работу механической конструкции, достаточно чтобы между полом и дверным полотном присутствовала небольшая щель

Место для установки клапана лучше запланировать под подоконником. При этом воздух будет сразу же нагреваться от радиатора. Также можно установить оборудование на расстояние 2/3 от высоты окна. Это 1,7-1,9 метра от поверхности напольного покрытия. При этом воздух перемешивается с теплым воздухом под потолком помещения. В обоих вариантах приспособление можно замаскировать за гардинами.

Монтаж начинается с конструирования отверстий

В стене просверливается сквозное углубление,  куда монтируется механизм и прикрывается решеткой. Чтобы избежать попадания влаги внутрь, сделайте трубу с небольшим наклоном в сторону улицы. Обязательно в пространство между стеной и клапаном поместите утеплитель. После сборки устройства монтируется оголовок из пластика с регулирующей ручкой.

Монтаж отверстия на уровне радиатора

Как правильно сделать устройство приточного клапана в стену своими руками

Для монтирования приточного клапана вентиляции в стене понадобится перфоратор, рулетка, уровень и отвертка.

Фильтр для установки

Перед тем как начать процесс бурения и сверления, проведите  разметку. Затем буриться нужно с наклоном в сторону улицы. Трубу необходимо обернуть специальной изоляцией. Со жилой стороны клапан должен немного выступать. Зазоры можно заполнить пеной.

На внешней стене трубу следует прикрыть решеткой. Затем монтируются фильтрующие кольца. С применением дюбелей крышка фиксируется на стене. Если установка выполнена верно,  то организация потока воздуха осуществляется с применением заслонки. Обязательно учитывайте габариты,  чтобы ее длины хватило на толщину стен. Любой клапан устроен из таких деталей:

  • элемент воздуховода;
  • пластиковая решетка для вентиляции;
  • оголовок с фильтром.

Так выглядит приточный элемент снаружи

В воздуховоде размещается шумоизолирующий утепляющий пласт. Он защищает стену от промерзания. В качестве теплоизолирующего материала может использоваться полифом. Все элементы можно приобрести по отдельности и сделать прибор самостоятельно. Механизмы контроля размещаются в оголовке.

Есть изделия, которые оборудуются устройством гигрорегулирования, контролирующим уровень влаги  и приоткрывающим клапан при повышении влажности в комнате. Более сложные модели комплектуются вентилятором, специальными датчиками влажности и даже нагревателем воздуха.

Монтирование производится в несколько этапов:

  • выбирается правильное место;
  • в стене просверливается подходящее отверстие с наклоном к внешней стенке;
  • для крепежа корпуса проделываются дырки под саморезы;
  • делаются замеры воздуховода. При этом труба вставляется в отверстие и делаются замеры длины устройства;
  • лишние части срезаются по разметке;
  • монтируется шумоизолятор;
  • труба помещается в отверстие;
  • монтируется решетка;

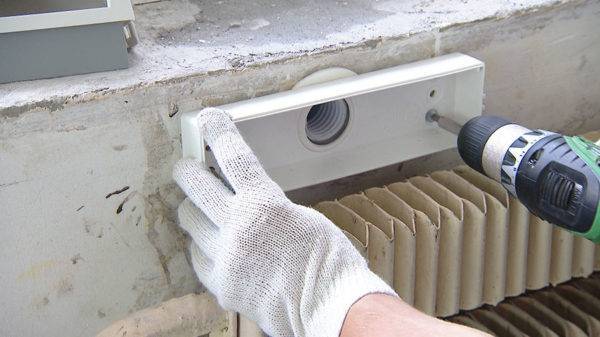

  • корпус фиксируется к стене саморезами;
  • комплектуется внутренний комплекс.

Помощь специалистов требуется, когда проводится монтаж сплит-систем

Приточный клапан необходимо периодически чистить, так как внутрь устройства попадает пыль и мусор. Для чистки демонтируется внутренний корпус и вытаскивается фильтр. Если детали сделаны из синтетики вы можете их мыть в мыльной воде. Внутри воздуховода можно прочистит с помощью пылесоса.

Качественная приточная система позволит создать хороший микроклимат в помещении

Конструирование и монтаж простого и полезного устройства обеспечит ваше жилище постоянным притоком свежего воздуха и позволит создать благоприятный микроклимат.

Виды приточных клапанов для стен

Для обеспечения притока воздуха в помещение устанавливают стеновой клапан приточной вентиляции.

Существует несколько разновидностей:

  • в первую очередь все модели отличаются пропускной способностью;
  • некоторые виды при необходимости полностью перекрывают доступ воздуха с улицы;
  • клапанные механизмы подбирают по сечению воздуховода;
  • для дополнительной защиты от шума используют разновидности с тепло- и звукоизоляцией (так есть модели без дополнительной изоляции);
  • в зависимости от способов настройки выделяют заслонки с автоматическим и ручным управлением либо без регулировки;
  • в некоторых моделях предусмотрена возможность использования дополнительных аксессуаров.

Все стеновые клапаны отличаются конструктивными особенностями и внешним видом. Их изготавливают из разных материалов. Конфигурацию модели, устанавливаемой в воздуховод, подбирают по сечению короба. Прямоугольные пенополистирольные клапаны ставят под подоконником.

Преимущества и недостатки

Среди преимуществ выделяют:

  1. Поскольку окна реже открывают на проветривание, клапанный механизм в стене способствует продлению срока службы фурнитуры.
  2. Устройства защищают от уличного шума, чего нельзя сказать об открытых на проветривание окнах.
  3. Если установить клапан приточной вентиляции в стене с регулятором, то объемы поступающего свежего воздуха регулируют на свое усмотрение. По этой причине не советуют покупать дешевые устройства без регулировки.
  4. В зависимости от места установки клапанный механизм совершенно незаметен в интерьере помещения. Обычно его ставят под подоконником или за шторой возле окна, где он невиден.
  5. Для устранения резких температурных перепадов в комнате устройства крепят возле батареи или в верхней части стены. Поступающие холодные воздушные массы будут успевать нагреваться при перемешивании с теплым воздухом в помещении.
  6. В сравнении с полноценной приточной системой вентиляции клапан стоит намного дешевле. В зависимости от сложности модели он обойдет в 45-77$ (3-5 тысяч рублей). Цена дорогих разновидностей с рекуператорами и вентиляторами стартует от 15 000 рублей (230 долларов). Высокая стоимость оправдана повышенной эффективностью и удобством использования.

Главный минус всех стеновых клапанов заключается в необходимости высверливания отверстия во внешней ограждающей стене. Если в процессе установки допустить ошибки, стеновая поверхность и воздуховод покроются наледью зимой. Устройства без встроенного вентилятора обеспечивают приток воздуха в количестве 30 м³ в час. Этого объема достаточно только для одного человека.

Назначение и принцип работы

Приточные воздушные клапаны для установки в стене поддерживают в помещении комфортный микроклимат и регулируют влажность. Благодаря этому люди и животные хорошо себя чувствуют. Нормируемый показатель притока свежего воздуха в помещение составляет 30 кубометров в час на одного человека. Такое количество воздуха поступает в комнату, если разница давления в доме и за его пределами равна 10 Па. При увеличении перепада в здание поступает больший объем воздушных масс.

Если вытяжные вентиляционные каналы в стене работают правильно и эффективно, обеспечивается необходимая разница давления. Отсутствие естественной вентиляции или ее засорение приводит к низкой продуктивности приточного клапана. Это связано с недостаточным перепадом давления.

Для проверки тяги в вентканале к нему подносят зажженную спичку. Если пламя отклоняется в сторону отверстия, эффективность работы вентиляционной системы достаточно высокая.

Особенности установки приточного клапана в стену

При выборе места установки используют один из двух вариантов:

  • под подоконником возле отопительного прибора;
  • в стене на высоте 1,8-2 м от пола (от ближайшего окна отступают минимум 300 мм).

Порядок монтажа:

  1. В наружной стене сверлят сквозное отверстие требуемого диаметра. Его делают с уклоном на 3-4 градуса наружу. Благодаря этому из отверстия будет вытекать конденсат за пределы дома.
  2. Меряют толщину стены с отделкой, отрезают воздуховод заданной протяженности.
  3. Внутри канала закрепляют шумоизоляционный материал, идущий в комплекте. Если его нет в наборе, то изолятор покупают отдельно.
  4. Подготовленную трубу вставляют в просверленное отверстие. С внешней стороны фиксируют вентиляционную решетку.
  5. На другом конце воздуховода крепят внутренний корпус. Для его фиксации используют шурупы из комплекта.

Приточный клапан на окно

Оконный приточный клапан устроен так, чтобы поступающий через него холодный воздух направлялся вверх, к потолку комнаты.

Приточный клапан на окно – самое популярное решение для вентиляции квартир в многоквартирных домах. Особенно часто устанавливаются приточные клапаны на пластиковые окна. Это связано с тем, что почти все бытовые приточные клапаны монтируются на уже установленные окна – непосредственно в оконный профиль. Такой способ монтажа хорош тем, что не приводит к уменьшению количества дневного света, проходящего через окно. Есть у него и минусы – вентиляционный канал проветривателя на окно ограничен размерами оконного профиля, поэтому он меньше, чем у приточного клапана в стену. Соответственно, через него проходит меньше свежего воздуха.

Оконный приточный клапан устроен так, чтобы поступающий через него холодный воздух направлялся вверх, к потолку комнаты. Так он лучше перемешивается с прогретым воздухом внутренних помещений, благодаря чему температура в доме понижается незначительно, и даже при полностью открытом клапане возникает дискомфорт.

На что следует обратить внимание при выборе приточного клапана на окно

Александр Стеценков, Заместитель директора представительства «Аэрэко» в РФ

«В случае крайне низких температур достаточно с помощью переключателя режима работы прикрыть клапан, тем самым, ограничив приток воздуха

  • Пропускная способность или уровень воздухообмена приточного клапана на окно выбираются, исходя из количества человек, находящихся в комнате с окном на постоянной основе. Нужно помнить, что для нормальной жизнедеятельности 1 человека требуется 30 кубических метров свежего воздуха в час. На этапе выбора оконного клапана требуется учесть данное обстоятельство, чтобы впоследствии у вас не возникли проблемы.
  • Мы живем в стране с холодными зимами, поэтому при выборе приточного клапана на окно нужно заранее побеспокоиться, чтобы это устройство без проблем выдерживало суровые условия эксплуатации. Не забывайте, что некоторые приточные клапаны сделаны для мягких зим Западной Европы и не рассчитаны на воздействия очень низких температур.
  • Многие оконные провертиватели оснащены автоматической регулировкой – это удобно, но в определенных ситуациях может стать проблемой. Например, при резких перепадах температуры за окном. В этом случае единственным спасением является механическая система регулировки клапана, которая есть не у всех моделей.
  • Некоторые умельцы изготавливают приточные клапаны своими руками. Это более дешевый вариант, но зачастую такое решение создает неудобства из-за проблем с шумоизоляцией. Практически все приточные клапаны на окно заводского производства обеспечивают требуемый уровень защиты от шума в пределах 30–35 дБ.

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

  • причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
  • тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
  • если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
  • вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
  • работа естественной вентиляции без притока не наладится.

Схема действия обратной тяги – без притока кухонная шахта перетягивает воздух из канала санузла

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

  1. Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
  2. При отключенных вентиляторах запахи туалета просочатся в кухню.
  3. При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.

Воздух из кухни и ванной нельзя сводить в один канал, схема изначально неправильная

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Каналы из санузла соединять разрешается. А чтобы при одновременной работе вентиляторов воздух не перетекал в соседнюю трубу, стыкуем их под углом 45–60°

Как выполнить монтаж клапана

Процедура установки отличается простотой, однако, для успешной работы нужна специально предназначенная техника. Является важным выбор места для монтажа и тщательное соблюдение условий.

Походящее для установки место

Когда выбирается помещение для установки, надо придерживаться таких правил:

  1. Лучше выполнять монтажные работы в несущей стене.
  2. В здании на много квартир лучше сделать с наличием выхода наружной стороны на балкон.
  3. Не стоит размещать вентиляцию на стене сооружения, выходящей на трассу и промышленную зону.

Не советуют применять клапан в комнатах, где имеет место повышенная влажность – в зимнее время присутствует высокий риск замерзания устройства.

Когда определена стена, пора искать зону для врезания клапана.

Самые оптимальные участки:

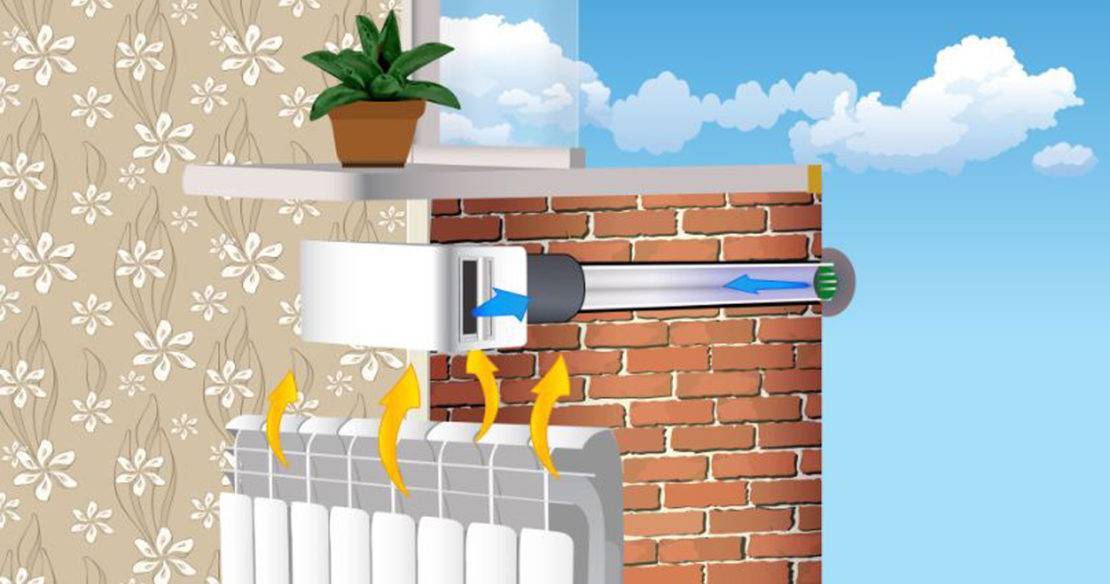

  • зона меж батареей и подоконником – приходящий воздух нагревается посредством отопительного отопления, происходит распределение по всему дому;
  • сверху окна – воздух оказывается в теплой среде, обретает комфортную температуру, спускается.

Оба варианта позволяют скрыть клапан за шторой.

Использование нужных инструментов и материалов

Для обустройства нужно следующее оснащение:

  • стандартный бур с наличием алмазной коронки, с большим диаметром, чем размер воздуховода;
  • пылесос промышленного типа – особенно надо, если монтажные работы делаются в зоне, где выполнен ремонт;
  • специальная пена;
  • штукатурка;
  • нож;
  • отвертка;
  • карандаш, рулетка, уровень.

Монтажная деятельность, связанная с креплением проветривателя сопровождается значительным шумом и большим количеством пыли. Потому стоит применять средства защиты, такие как очки, перчатки, наушники, также, респиратор.

Чтобы установить клапана с бризером, нужно вначале установить алмазное бурение, потому как, стандартная дрель не сделает отверстие нужного диаметра:

  1. Делание разметки
  2. Расмещение бурового механизма под необходимым уклоном
  3. Устранение пыли из полученного отверстия
  4. Установка кожуха в отверстие.

Последовательность проведения работ

Технологическая процедура делится на этапы.

  1. Подготовка нужной стороны стены. Если сооружение имеет навесные панели, нужен демонтаж. Изнутри следует разметить зону для бурения, отметив карандашом контур. Надо устранить пыль.
  2. Делание отверстия. Применяя коронку, сделать бурение глубиной 7 см -10 см. Отколовшийся бетон ликвидировать, при помощи зубила сделать в центре насечку, чтобы устойчиво разместить бур. Канал стоит создавать под незначительным уклоном, таким образом, предотвращая попадание в помещение влажности.
  3. Процедура очищения канала. В сделанный проем вставить шланг от пылесоса, затем устранить пыль.
  4. Монтаж тепловой изоляции. Надо расширить отверстие для дополнительного слоя тепловой и звуковой изоляции.
  5. Размещение гильзы. В специальный канал с наличием теплоизолирующего кожуха поставить трубку от воздуховода, ее следует продвигать наружу.
  6. Крепление корпуса и крышки. Крепится решетка с внешней части стены, изнутри наносится разметка для корпуса, сверлятся отверстия. Далее забиваются дюбеля из пластика и фиксируется панель.

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

  1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

    В перевернутом положении створка запорного устройства остается открытой

  2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
  3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
  4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
  5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

  1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
  2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
  3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения приточной вентиляции в квартире. Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Подробнее о методах проверки квартирной вентиляции написано в этой статье.

Кроме того, стоит учесть следующие правила:

  1. Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
  2. Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
