Опрессовка системы отопления и водоснабжения

Проведение испытаний в частных домах

Стоит отметить, что в теплосетях автономного типа, которые используются в частных домах, давление обычно не более 2 бар. Поэтому, чтобы провести испытания, необходимо закачать в систему жидкость под давлением 3,5-4 бар. Допускается использовать как воздушный способ опрессовки, так и гидравлический.

Последовательность проведения испытательных работ:

1. Сначала сливаете теплоноситель и закачиваете в контур системы отопления воду под давлением. Обязательно нужно добавлять присадки, которые используются при промывке системы. Водой заполняется контур через патрубок, расположенный в нижней части.
2. До начала промывки нужно тщательно очистить фильтры. Рекомендуется промывку проводить как минимум раз за год.
3. Далее сливаете промывочную жидкость и наполняете систему чистой жидкостью. Можно этот шаг пропустить, если дадите остыть промывочной жидкости до 45 градусов. После этого нужно с помощью опрессовочного устройства закачать еще воду, чтобы довести ее давление до 4 бар.

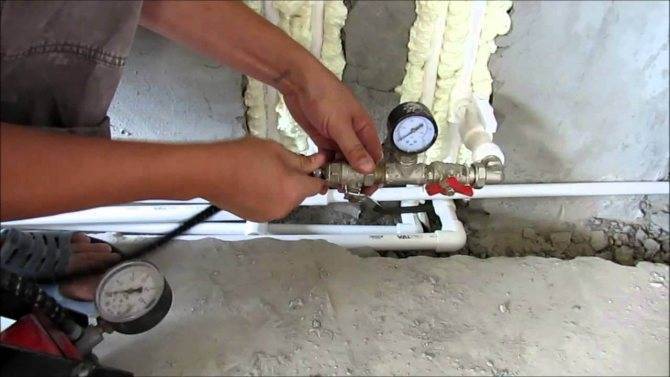

4. Если вы используете ручной опрессовщик, то наполняете его бак жидкостью, затем соединяете его со сливным патрубком контура системы отопления. Далее нужно открыть краны и закачать воду. Делается это просто – нужно поднимать и опускать рукоятку устройства. Как только будет достигнуто требуемое давление, закрываете все вентили.
5. Оставьте в заполненном состоянии всю систему примерно на полчаса и следите внимательно за давлением. В том случае, если за период в 30 минут произойдет падение менее чем на 0,2 бара, можно говорить об отсутствии утечек. Если же падение давление слишком большое, то нужно найти и устранить дефекты.

Помните, что обязательно нужно соблюдать допустимые нормы давления при выполнении опрессовочных работ. Также нужно отметить, что велика вероятность появления протечек внутри стен. В этом случае понадобится измеритель теплового излучения. Только он способен определить наличие утечек горячей жидкости в стенах или под полом.

Некоторые могут задаться вопросом: «Какое давление при опрессовке системы отопления воздухом нужно поддерживать?». Воздух – это не жидкость, поэтому допускается нагнетать порядка 2 бар в систему, протяженность которой не более 10 метров. Но все зависит от конкретной системы отопления, ее протяженности и объема. Если она относительно небольшая, то можно уменьшить давление при испытаниях.

Последовательность действий при гидравлических испытаниях системы отопления

Осуществляется осмотр всей системы отопления на наличие утечек, а также состояние изоляционных материалов (утеплители труб должны плотно прилегать к трубам, не допускается наличие разорванных, свисающих остатков утеплителя).

Подготовка системы отопления к опрессовке.

Производится осмотр измерительных приборов (манометры, термометры) и запорной арматуры. Если проводятся гидравлические испытания старой системы отопления (эксплуатирующейся не первый отопительный сезон), то при осмотре на задвижках могут быть обнаружены вышедшие из строя сальники, прокладки, «прикипевшие» гайки и болты, которые должны быть заменены на новые. Распространенным вариантом являются чугунные задвижки, однако срок их эксплуатации в 3-4 раза меньше, чем у фланцевых стальных кранов, поэтому рекомендуется использовать именно стальные задвижки.

Примечание! Год выпуска или год заводских испытаний манометра должен соответствовать году проведения опрессовки системы отопления. Если манометр был произведен не в год проведения опрессовочных работ, а ранее, то такой прибор необходимо заменить на более новый. Помимо это, манометр должен быть разметом не менее 10 см, с классом точности более 1,5.

Через спускной кран в нижней точке, система заполняется теплоносителем. При этом, заполнение осуществляется снизу вверх, что позволяет постепенно стравливать воздух. Если же заполнение производит сверху вниз, то возникает высокая вероятность того, что в системе останется воздух. Далее при помощи ручного или электрического опрессовочного насоса теплоноситель уплотняется, тем самым повышается давление в системе.

После того, как насос накачал нужное давление, необходимо оставить систему на 15-30 мин. Если за это время стрелка манометра не опускается, а остается на прежнем уровне, система прошла испытания.

Ручной опрессовочный насос PR 50 в ЦТП (центральном тепловом пункте).

В случае, если стрелка манометра опустилась, это означает, что где-то в системе есть течь. Для ее обнаружения необходимо обойти все помещения здания и проверить все стыки и соединения. После того, как место неисправности было обнаружено, необходимо полностью (а если есть возможность, то частично) слить теплоноситель из отопительного контура и устранить неисправность. Процесс гидравлических испытаний системы отопления повторяется до тех пор, пока давление на манометре падать не будет. После завершения работ составляет акт гидравлического испытания трубопроводов, который подписывается обеими сторонами, Заказчиком и Исполнителем.

Давление необходимо повышать ориентируясь на паспорт радиаторов, установленных в конкретном здании:

• Для чугунных радиаторов – от 6 до 18 атмосфер (в зависимости от производителя радиаторов, но берется наименьший показатель, указанный производителем);
• Для стальных радиаторов – до 10 атм.
• Для фанкойлов – до 10 атм.

Течь из лопнувшего коллектора.

Примечание! Как уже было отмечено выше, опрессовка теплового узла производиться отдельно, т.к. запорная арматура способна держать более высокое давление (10-16 атмосфер). Также, как в случае с радиаторами, при гидравлических испытаниях теплового узла необходимо взять наименьшее давление, т.е. не более 10 атм.

Если работы осуществляются в частном доме, где рабочее давление не поднимается выше 2 атмосфер, опрессовка может проводиться без насоса, а простым заполнением системы из водопровода.

Важно! Согласно СНиП опрессовка системы отопления осуществляется с запасом 25% (1,25) от рабочего давления, однако не более давления, которое записано в паспорте прибора.

SY-25. Давление — 25 bar.

Давление в отопительной системе зависит от количества этажей в здании:

• 1-4 этажа – не выше 3 атмосфер;
• 5-10 этажей – 5-6 атмосфер;
• 10-25 этажей – до 10 атмосфер.

Важно! Особое внимание следует уделить опрессовке теплых полов с бетонной «мокрой» стяжкой. В случае, если некачественно смонтированный теплый пол уже залит бетоном и только после этого было обнаружено снижение давления с системе, то устранение такой неисправности требует больших трудовых и денежных затрат, т.к. обнаружение течи предполагает вскрытие бетонной стяжки.

обнаружение течи предполагает вскрытие бетонной стяжки.

Опрессовщики, насосы для опрессовки труб

Прежде всего применяемые для опрессовки насосы отличаются конструкцией нагнетательного механизма.

По этому признаку они делятся на следующие группы:

1. Поршневые.
2. Пластинчато-роторные.
3. Мембранные.

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Система автономного водоснабжения будет работать бесперебойно, только если правильно настроено реле давления для гидроаккумулятора. Рассмотрим принцип действия и порядок регулировки реле.

Как сделать дренажный колодец своими руками, читайте тут.

Кто не мечтает о бассейне в своем загородном доме? Такая конструкция на заказ обойдется дорого, но можно сэкономить и возвести бассейн своими руками. Здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/bassejn-na-dache-svoimi-rukami.html вы найдете инструкцию по строительству бетонного водоема.

Порядок и технологические особенности проведения опрессовки системы отопления

Гидравлические испытания систем теплоснабжения принято проводить с различными давлениями опрессовки в зависимости от назначения системы и типа используемого оборудования. Например, узел ввода тепла в здание опрессовывают давлением в 16 атмосфер, системы теплоснабжения вентиляции и ИТП, а также системы отопления многоэтажных домов — давлением в 10 атмосфер, а системы отопления индивидуальных домов — давлением от 2 до 6 атм.

Системы отопления вновь возводимых зданий прессуются в 1,5-2 раза большим давлением от рабочего, а системы отоплений старых и ветхих домов — заниженными значениями в пределах 1,15-1,5. К тому же при опрессовке систем с чугунными радиаторами диапазон давлений не должен превышать 6 атм., зато при установленных конвекторах — порядка 10.

Таким образом, при выборе давления опрессовки следует внимательно ознакомиться с паспортами на оборудование. Оно не должно быть выше максимального давления самого «слабого» звена системы.

Для начала производится заполнение системы отопления или теплоснабжения водой. Если в системе отопления будет залит низкозамерзающий теплоноситель, то опрессовку проводят сначала водой, затем уже раствором с присадками. Следует знать, что в силу меньшего поверхностного натяжения теплоносители на основе этиленгликоля или пропиленгликоля более текучи, чем вода, поэтому в случае незначительных подтеков на резьбовых соединениях их следует порой лишь незначительно подтянуть.

При подготовке функционирующей системы отопления к отопительному сезону рабочий теплоноситель необходимо слить и вновь заполнить чистой водой для опрессовки. Заполнение системы отопления обычно производится в нижней точке котельной или теплового узла через сливной шаровый кран. Параллельно с заливкой системы отопления должен быть стравлен воздух через автовоздушники на стояках, верхних точках ответвлений или через краны Маевского на радиаторах. Для предотвращения завоздушивания системы отопления заполнение системы производится только «снизу-вверх».

Затем производится повышение давления системы до расчетного с контролем падения давления по измерительным манометрам. Параллельно с контролем давления производится визуальный осмотр всей системы, узлов трубопроводов, резьбовых присоединений и оборудования на предмет образования течи и появления капель на швах. Если на системе после заполнения водой образовался конденсат, то трубопроводы необходимо высушить, а затем проводить осмотр дальше.

Приборы отопления и участки трубопроводов, скрытые в строительных конструкциях, подлежат осмотру в обязательном порядке.

Систему отопления выдерживают под давлением не менее 30 минут, а если не обнаружено течи и не было зафиксировано падения давления, то считается, что система опрессовку прошла.

В некоторых случаях падение давления допустимо, но в пределах, не превышающих значения 0,1 атмосферы, и при условии, что визуальный осмотр не подтвердил образования подтеков воды и нарушения герметичности сварных и резьбовых соединений.

При отрицательном результате гидравлических испытаний производят ремонтные работы с дальнейшей повторной опрессовкой.

По окончании испытательных работ составляется акт опрессовочных работ по форме, указанной в основных нормативных документах.

Воздушная опрессовка

В отличие от гидравлической, воздушная опрессовка предполагает заполнение системы и проверку ее под давление при помощи воздуха.

Выполняют ее на том же этапе, что и в предыдущем случае, но с некоторыми отличиями, а именно:

1. Вместо гидравлического пресса используют обыкновенный автомобильный насос. Может быть использован как электрический, так и ручной (ножной) инструмент. При этом потребуется самостоятельно собрать устройство из нескольких элементов – фитинга со штуцером для подсоединения насосного шланга, фитинга с обратным клапаном или вентилем, чтобы исключить уход воздуха обратно в насосный шланг, и по необходимости фитинга с манометром для контроля уровня давления.

Подключение насоса

1. Собранную конструкцию подсоединяют к системе отопления и по аналогии с предыдущим способом обеспечивают герметичность контура от труб внешней подачи/выпуска и открытость всех вентилей внутри системы.

Если котел уже подсоединен к системе, возможно, потребуется перекрыть вентиль подачи к нему, поскольку он может быть оснащен клапаном сброса давления и влиять на чистоту испытания.

1. Насосом накачивают воздух в систему до достижения давления в 2 атмосферы (примерно 2х бар) и оставляют в таком состоянии на сутки. Падение давление по истечению суток допускается до 0,5 атмосфер, поскольку происходят температурные колебания объема воздуха в системе, а также расширение и сжатие пластиковых труб. Если же падение больше, потребуется отыскать утечку.

Поиск участка с утечкой

1. Утечку можно обнаружить, снова создав давление в системе. Проблемное место зачастую можно определить на слух, проверив всю длину теплотрассы. Если же определить его на слух не удается, готовят мыльный раствор, с помощью которого промазывают места соединения элементов системы – как правило, это самые проблемные участки в контуре. Место утечки начнет пузыриться и, если это окажется стык, его разбирают, добавляют несколько слов фум-ленты, собирают и тестируют систему заново.

Таким образом, мы описали два способа выполнения опрессовки системы отопления своими руками, указали, какие инструменты для этого необходимо использовать. Если же вам необходимо провести испытания водопровода, сделать это можно аналогичным способом. О монтаже и ремонте системы отопления читайте в наших следующих статьях.

Опрессовка труб

С трубами можно обращаться по-разному. Чаще всего, их сваривают, паяют или заталкивают в раструб. Однако в данной статье мы рассмотрим совершенной иное действо – опрессовку труб. Причем, в наше поле зрения попадет не только сам процесс, в результате которого выполняется опрессовка труб, но и технология выполнения данной работы.

Опрессовка систем водоснабжения и отопления – как это делается?

Как правило, процесс контроля целостности труб и качества соединения стыков методом опрессовки можно реализовать в процессе выполнения следующих действий.

Действие первое: перекрытие и герметизация контролируемого участка. На данном этапе мы отсекаем подлежащую опрессовке ветку трубопровода от центральной линии водовода. Для этого нужно перекрыть запорную арматуру (краны или вентили) в конце и начале участка. Ну а для канализаций используются специальные заглушки из пластика, резины или дерева.

Действие второе: подключение к контролируемому участку источника, нагнетающего давление. Причем в качестве такого источника используется либо специальный насос для опрессовки труб, либо обычный насос, отвечающий за циркуляцию жидкости в системе.

Источник давления (насос) подключается к специальному отводу (патрубку), наличие которого предусмотрено еще в процессе проектирования трубопровода:

• опрессовка системы отопления осуществляется с помощью специальных кранов, закрепленных на каждой батарее,
• водопровод можно опрессовать сквозь патрубок подключения крана горячей или холодной воды,
• с канализацией еще проще – штуцер наноса вставляется в ревизию – специальный тройник, монтируемый в отводящем трубопроводе с шагом в 40-50 метров.

Точность результатов и время работы, при этом, зависят от мощности насоса. Ведь маломощный насос увеличит время тестирования — простой опрессовщик труб не сможет быстро заполнить габаритную трубу нужным объемом воздуха, а негерметичный стык – исказит все результаты наших испытаний.

Поэтому насосы для опрессовки нужно подбирать, исходя из объемов тестируемых трубопроводов. Так, для домашней системы будет достаточно нагнетателя, прокачивающего сквозь себя пару-тройку литров в минуту. Ну, а опрессовка теплотрасс предполагает использование в качестве нагнетателя циркуляционных насосов, отвечающих за течение жидкости в системе.

Действие третье: закачка воздуха (воды) и контроль стабильности давления в системе. На этом этапе происходит решающее действие – сквозь нагнетательный насос в систему закачивают воду или воздух. Причем закачка идет сквозь клапан обратного давления, который не позволяет воде (воздуху) двинуться в сторону, противоположную направлению закачки.

Величина «контрольного» давления зависит от материала трубы. Чугунные изделия проверяют давлением в 1,5 атмосферы, безнапорные трубы из пластика – давлением в 1,5-2 атмосферы, а напорные трубы – давлением в 10-15 атмосфер.

Причем само давление в трубе контролируют и в процессе 8-часовой «выдержки», и в ходе закачки воздуха (воды) в трубу. Основным измерительным инструментом, в этом случае, является обычный манометр. Результаты испытаний снимают со шкалы этого прибора.

Разумеется, манометр должен находиться за клапаном обратного давления, иначе никаких результатов вы не увидите.

В итоге, процесс контроля опрессовки выглядит следующим образом:

• вначале закачиваем воздух, контролируя давление по манометру,
• после повышения внутреннего давления до нужного результата отключаем нагнетатель,
• фиксируем первичное значение давления на манометре и оставляем систему на 6-8 часов,
• по истечению контрольного времени производим сравнения первичного значения давления на манометре с текущим результатом.

Если разницы нет – система герметична. В ином случае система не герметична и нуждается в доработке.

Пневматическая и гидравлическая опрессовка труб: как она производится

Опрессовка трубопровода – это технологическая операция, производимая на сравнительно небольшом изолированном участке трубопровода. Этот участок специальному испытанию подачей повышенного давления, близкому по значению к предельно допустимому. Проведение опрессовки трубопроводов позволяет убедиться в целостности линии, качестве проведения монтажных работ и установки фитингов.

Опрессовка — необходимая и важная операция, позволяющая выявить слабые места в собранном трубопроводе

Зачем проводить гидроиспытание

Как известно, система отопления является закрытым контуром, работающим под избыточным давлением. Любые неплотности в местах резьбовых соединений арматуры или в точках подключения радиаторов приведут к утечке воды, затоплению помещений, повреждению строительных конструкций, отделки и пр. А так как система работает в зимнее время под давлением и высокими температурами теплоносителя, то во время аварий могут возникнуть также ситуации, угрожающие жизни и здоровью людей. Последствия от протечек систем отопления могут быть очень дорогостоящими и проблематичными с точки зрения устранения их, особенно в зимнее время.

Поэтому гидравлические испытания систем отопления и теплоснабжения являются обязательными мероприятиями и на момент сдачи объекта в эксплуатацию, и на этапе подготовительных работ перед отопительным сезоном.

В ряде случаев отсутствие акта о проведении испытаний систем теплоснабжения здания является гарантированным отказом теплоснабжающей организации на пуск тепла в здание перед началом отопительного периода. Поэтому организация, эксплуатирующая здание, в обязательном порядке должна быть осведомлена о порядке подготовки сетей и должна владеть соответствующей квалификацией для проведения испытаний систем отопления. Кроме того, проведение опрессовки систем отопления, подключенных к теплосетям города или населенного пункта, является частью теплоснабжающего договора.

К основным подготовительным работам и испытаниям систем отопления относят следующие мероприятия:

• опрессовка системы,
• промывка трубопроводов.

Порядок и технологические особенности проведения опрессовки системы отопления

Гидравлические испытания систем теплоснабжения принято проводить с различными давлениями опрессовки в зависимости от назначения системы и типа используемого оборудования. Например, узел ввода тепла в здание опрессовывают давлением в 16 атмосфер, системы теплоснабжения вентиляции и ИТП, а также системы отопления многоэтажных домов — давлением в 10 атмосфер, а системы отопления индивидуальных домов — давлением от 2 до 6 атм.

Системы отопления вновь возводимых зданий прессуются в 1,5-2 раза большим давлением от рабочего, а системы отоплений старых и ветхих домов — заниженными значениями в пределах 1,15-1,5. К тому же при опрессовке систем с чугунными радиаторами диапазон давлений не должен превышать 6 атм., зато при установленных конвекторах — порядка 10.

Таким образом, при выборе давления опрессовки следует внимательно ознакомиться с паспортами на оборудование. Оно не должно быть выше максимального давления самого «слабого» звена системы.

Для начала производится заполнение системы отопления или теплоснабжения водой. Если в системе отопления будет залит низкозамерзающий теплоноситель, то опрессовку проводят сначала водой, затем уже раствором с присадками. Следует знать, что в силу меньшего поверхностного натяжения теплоносители на основе этиленгликоля или пропиленгликоля более текучи, чем вода, поэтому в случае незначительных подтеков на резьбовых соединениях их следует порой лишь незначительно подтянуть.

При подготовке функционирующей системы отопления к отопительному сезону рабочий теплоноситель необходимо слить и вновь заполнить чистой водой для опрессовки. Заполнение системы отопления обычно производится в нижней точке котельной или теплового узла через сливной шаровый кран. Параллельно с заливкой системы отопления должен быть стравлен воздух через автовоздушники на стояках, верхних точках ответвлений или через краны Маевского на радиаторах. Для предотвращения завоздушивания системы отопления заполнение системы производится только «снизу-вверх».

Затем производится повышение давления системы до расчетного с контролем падения давления по измерительным манометрам. Параллельно с контролем давления производится визуальный осмотр всей системы, узлов трубопроводов, резьбовых присоединений и оборудования на предмет образования течи и появления капель на швах. Если на системе после заполнения водой образовался конденсат, то трубопроводы необходимо высушить, а затем проводить осмотр дальше.

Приборы отопления и участки трубопроводов, скрытые в строительных конструкциях, подлежат осмотру в обязательном порядке.

Систему отопления выдерживают под давлением не менее 30 минут, а если не обнаружено течи и не было зафиксировано падения давления, то считается, что система опрессовку прошла.

В некоторых случаях падение давления допустимо, но в пределах, не превышающих значения 0,1 атмосферы, и при условии, что визуальный осмотр не подтвердил образования подтеков воды и нарушения герметичности сварных и резьбовых соединений.

При отрицательном результате гидравлических испытаний производят ремонтные работы с дальнейшей повторной опрессовкой.

По окончании испытательных работ составляется акт опрессовочных работ по форме, указанной в основных нормативных документах.

Давление при испытании системы

Во избежание аварийной ситуации следует проводить опрессовку согласно требованиям СНиП. Этим нормативом предусматривается давление для проверки на 50% выше рабочего уровня, но не менее 0,6 МПа. Правила технической эксплуатации тепловых энергоустановок рекомендуют проведение опрессовки в более мягких условиях: с превышением давления на 25% выше рабочего, но не менее 0,2 МПа.

Важно следить за давлением

Таким образом, рабочее давление – базовое значение при проведении испытаний. В домах с количеством этажей не более трех значение меньше 2 атм. и регулируется за счет срабатывания обратного клапана. В домах с большим количеством этажей этот показатель выше и меняется с увеличением этажности, может достигать 10 атм.

Нормативная документация указывает, что давление при испытании выбирается между максимумом и минимумом. Минимально значение принимают в промежутке на 20-30% выше рабочего. Максимальное значение определяется проектом.

В общем случае требуется изучить паспортные данные абсолютно всех приборов и устройств, входящих в систему отопления, чтобы не нанести им вреда при испытании.
