Как сделать отопительно-варочную печь из кирпича своими руками

Достоинства и недостатки дровяных печек

Давайте посмотрим, в чем заключаются положительные и отрицательные черты кирпичных дровяных печей. Начнем, как обычно, с плюсов:

• Мягкое и равномерное тепло – кирпичная кладка отдает тепловую энергию постепенно и очень мягко. К тому же она не нагревается до высоких температур;
• Нет неприятного запаха пережженного воздуха – это характерно лишь для металлических печек, а также газовых и электрических отопительных агрегатов;
• Сравнительно высокий КПД – он составляет до 80%;
• Длительное сохранение тепла – за это отвечает массивность кирпичных печей на дровах, а также используемые в их конструкции теплоемкие кирпичи;
• Украшение жилища – столь необычный агрегат станет сердцем всего домовладения;
• Универсальность – в зависимости от применяемой разновидности, кирпичные печи на дровах служат для обогрева жилья, для приготовления еды, для обогрева банных парилок, для подогрева воды;
• Высокая вместительность топки – обеспечивает минимальное количество подходов для закладки дров.

Есть и недостатки:

Качественно сложить дровяную печь – задача не из простых. Без грамотного мастера-печника обойтись будет ой как непросто.

• Кирпичные печи на дровах с трудом подходят для обогрева двухэтажных многокомнатных домов – здесь придется применять дополнительное отопительное оборудование;
• Данные печки нуждаются в уходе – он сводится к регулярному удалению продуктов сгорания дров и прочистке дымохода;
• Печки занимают много места – поэтому они не подходят для малогабаритных построек;
• Печка своими руками – это долго, сложно и дорого. Лучше всего, если процедура сборки будет проходить под надзором опытного печника или хотя бы того, кто имеет опыт в кладке кирпичей;
• Длительный разогрев – если вы допустите остывания кирпичной печи, то на повторный прогрев уйдет уйма времени.

Недостатков у кирпичных печей на дровах много, но даже это не становится преградой для тех, кто хочет стать их обладателями.

Для того чтобы предотвратить чрезмерное остывание печи, установите временной промежуток, через который вы будете подкладывать новые порции дров – например, вы можете установить таймер на смартфоне или будильник на часах.

Важные нюансы и советы

Опытные печники иногда игнорируют этап с сухой кладкой, но для начинающих мастеров он обязателен. Это поможет понять внутреннее устройство печки, всех ее каналов и полостей, чтобы предотвратить возможные ошибки.

Для топки используют огнеупорный шамотный кирпич, трубу и массив печки кладут из полнотелого красного кирпича. Силикатный кирпич в строительстве печей использовать запрещено. Каждый элемент перед кладкой следует очистить от любых загрязнений

Практически в каждом ряду какие-то кирпичи подгоняют по размеру. Опытные печники советуют при разборке сухой кладки отдельно сложить элементы каждого ряда. Можно также взять маркер и на каждом кирпичике проставить номер ряда и номер места элемента в кладке.

Вместо раствора при сухой кладке удобнее всего использовать деревянные рейки одинаковой толщины. Они пригодятся и в дальнейшем, чтобы контролировать количество раствора между кирпичами.

Работы выполняют следующим образом:

1. Каждый ряд во время “мокрой” кладки сначала выкладывают насухую, чтобы еще раз проверить положение всех элементов.
2. На нижний ряд кладут по бокам узкие рейки, которые использовались ранее.
3. Сверху наносят слой раствора примерно 10-12 мм толщиной.
4. Кладут кирпич и прибивают его резиновым молотком, пока он не осядет на растворе до уровня реек.
5. Кладку продолжают таким же образом.
6. После выемки реек получившиеся полости заполняют раствором.
7. Получившийся свежий шов нужно сразу же расшить, чтобы придать кладке эстетичный внешний вид.

Рейки вынимают только тогда, когда ряд окажется третьим или четвертым сверху. Теперь их можно использовать повторно. Для проведения работ понадобится около четырех комплектов таких реек.

Каждый ряд, который уложен на раствор, должен проверяться уровнем и отвесом на положение относительно горизонтали и вертикали.

Колотый кирпич нельзя использовать в кладке частей печи, подвергаемых постоянным температурным нагрузкам. Вообще нежелательно использовать в строительстве массива и дымохода элементы с трещинами и сколами. Колотый кирпич допускается применять только в отсыпке основания под фундамент печки.

Старый кирпич, полученный при разборке разрушенных конструкций, подойдет для кладки фундамента, если он не сильно поврежден.

Качество кладки во многом зависит от прочности сцепления кирпича и раствора.

Чтобы улучшить этот момент, опытные мастера рекомендуют:

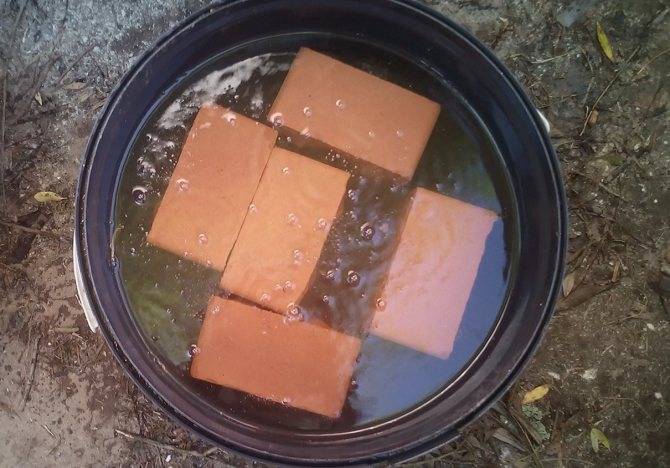

1. Перед кладкой красный кирпич замачивают на 7  -10 мин. Шамотный нужно только обмакнуть в воду и стряхнуть капли.
2. Укладывать кирпич на место одним четким движением, не сдвигая и не простукивая его.
3. Наносить на место кладки только необходимое количество раствора. Швы с массиве не должны быть больше 5 мм, в топливнике – не более 3 мм.
4. В процессе кладки нужно “швабрить”, т.е. затирать жесткой щеткой внутреннюю поверхность дымооборотов и камер печи, чтобы создать максимально гладкую поверхность по пути течения дымовых газов.

Если сразу поставить кирпич на место не удалось, следует полностью очистить от раствора и сам элемент, и место, на которое его устанавливают, а кладку выполнять на свежий слой раствора.

При кладке трубы допускается применять только красный полнотелый кирпич, который хорошо переносит воздействие кислотных отложений и перепады температуры. Чем ровнее внутренняя поверхность дымохода, тем лучше тяга и меньше засоров. Можно обработать внутренности трубы жидким стеклом.

На нашем сайте есть статьи с подробным описанием технологий сооружения разных видов кирпичных печей, советуем ознакомиться:

1. Мини русская печь своими руками: специфика и порядовки для строительства компактной печки
2. Русские печи с лежанкой своими руками: руководства по сооружению со схемами и порядовками

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

• На ней готовят пищу.
• Обогрев.
• Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

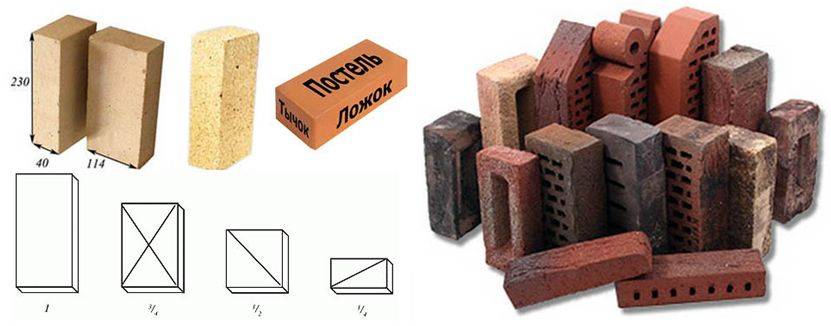

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича.  Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

• Цемента;
• Извести;
• Глины;
• Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Пошаговая инструкция: конструкция с лежанкой

Модель этой конструкции весьма громоздкая за счёт лежака, пристроенного сзади. Но это отличная идея замены кровати в дачном домике. Жильё в 30 квадратов прекрасно отопит печка размером в 1781х1280 миллиметров, где длина самого лежака составит 1781 миллиметр, а в ширину он будет 630 миллиметров.

Необходимые материалы (таблица)

Материал/элемент	Количество (штук)	Размер (миллиметров)
Красный кирпич М-200	900–920
Шамотный кирпич Ш-8	200–215
Дверца топки	1	210х250
Дверцы очистных каналов	3	70х130
Дверца поддувала	1	140х250
Задвижки дымохода	2	130х260
Колосник	1	250х400
Варочная панель	1	310х610
Стальная полоса	5м	50х5
Стальной уголок	80 см	60х60х5
Глина, песок
Мертель шамотный	160 кг
Духовой шкаф	1	450х360х300

Фундамент

Его рекомендуется делать ещё на этапе закладки фундамента самого дома, где будет расположена печка. Но не всегда печь планируется на этапе строительства дома, поэтому зачастую приходиться делать дыры в уже готовом полу. Но в любом случае фундамент печки и основа здания из бетона должны быть отделены между собой. Иначе, в случае неудачной усадки одной стороны, может перекоситься следом и другая, тем самым деформируя всю кладку.

Для возведения такого мощного агрегата нужен соответствующий фундамент, который будет уходить в глубину грунта почти на метр, а точнее на 70 сантиметров. Если грунт промерзает глубже, то и яму, соответственно, стоит рыть более глубокую. Об этой информации следует позаботиться заранее.

Если строительство печки происходит в уже готовом доме, а не на этапе строительства, то осуществлять разметку будущей шведки стоит прямо на полу с тем условием, что отверстие в нём должно быть больше размеров фундамента на 10–15 сантиметров во все стороны.

После того как разметка и дыра в полу сделаны, нужно разметить грунт и выкопать котлован. Дно засыпать смоченным водой песком. Его тоже утрамбовать. Толщина слоя утрамбованного песка должна быть 10–20 сантиметров. Конкретные данные зависят от глубины вырытого котлована. Затем идёт слой щебня в 15–15 сантиметров, тоже хорошо утрамбованный. Далее установите опалубку, закрепите на её стенках рубероид для гидроизоляции. Опалубка должна подниматься над слоем грунта на всю высоту фундамента, который либо на 1 слой кирпича не доходит до пола, либо на 8–10 сантиметров возвышается над ним.

Крупнофракционный щебень + цемент + песок = бетон для заливки котлована. В толщину этот слой должен быть примерно 15 сантиметров. Установите арматурную сетку и вдавите её в раствор бетона.

Следующий слой — более тонкий цементный раствор. Его заливают в высоту грунта, ровняют и оставляют застывать. На немного затвердевшую поверхность снова укладывают арматурную конструкцию и заливают бетоном в высоту всей опалубки. Разравнивают этот слой и оставляют до полного затвердения, примерно на месяц.

Когда всё готово, необходимо снять верхнюю часть опалубки и на фундамент настелить гидроизоляцию (2–3 слоя рубероида, которые предварительно нужно склеить в толщину).

Еще один вариант фундамента под печь

С фундаментом покончено. Теперь можно приступать непосредственно к кладке самой печи.

Кладка печи

Кладка осуществляется по схеме-порядовке.

Схема-порядовка печи с лежанкой

Если следовать данной схеме, то работа будет происходить следующим образом:

• Двумя первыми рядами задаётся направление кладки всей конструкции. Они кладутся всплошную.
• На третьем ряду начинают формироваться газоотводные каналы, поддувальная камера и происходит установка дверцы.
• Четвёртый ряд предусматривает установку дверц для камеры очистки и подготовку места под колосниковую решётку.
• 5-й ряд — установка дверей топки и кладка колосниковой решётки.
• 6-й ряд — монтируется духовка.
• 7-й ряд заканчивает кладку лежака и начинается укладка варочной поверхности печи.
• 8, 9 и 10-й ряды укладываются по схеме. В них возводятся стены топки, а также выстраивается камера вокруг духового шкафа.
• 11-й ряд предусматривает установку варочной панели. Под её края необходимо постелить куски асбеста, а переднюю её часть зафиксировать стальным углом.
• 12–16-й ряды — выстраиваются стенка, окружающие варочную поверхность.
• На семнадцатом ряду нишу нужно перекрыть полосами из металла и укрепить уголком. На этом же этапе происходит установка первой дымоходной задвижки. Сначала рама задвижки монтируется на раствор, затем на неё — подвижная часть.
• 18–26-й ряды выкладываются строго по схеме.
• Вторая дымоходная задвижка должна быть установлена на 27-ом ряду.
• Последний этап — возведение трубы дымохода.

Критерии для выбора печи

Если вы решили отапливать домик на твердом топливе, должны выбирать печь по ряду характеристик.

1. Мощность. Печь должна отапливать все помещения в доме. Большая и массивная печь будет потреблять много топлива. Маленькая печь будет не способна обогреть домик полностью.
2. Толщина стенок печи. Толщина стенок стальной печи должна быть в пределах 4-6мм. Варочная поверхность должна быть выполнена из чугуна.
3. Производитель печи. Важным качеством печи является ее производитель. перестрахуйтесь и купите печь у надежного продавца. При покупке печи на распродаже, вы рискуете купить некачественный продукт, который долго не прослужит.

Достоинства и недостатки

Прежде чем определяться с вопросом, как правильно класть шведку из кирпича, необходимо оценить все ее преимущества и проблемные места.

Специалисты выделяют такие достоинства:

• компактность – площадь основания до 1 кв. м и высота не более 2 м;
• возможность использования как для отопления, так и при приготовлении пищи, отдыха, для просушивания вещей;
• прекрасные показатели эффективности – высокие КПД и теплоотдача;
• простота конструкции;
• декоративная функция украшения помещения;
• возможность регулирования режимов отопления;
• оперативность разогрева;
• простота в обслуживании и нечастая укладка топлива.

Эффективное применение шведки возможно только при регулярном топочном процессе. Если помещение обогревается не слишком часто, то необходимо просушивать ее.

Оптимальной площадью отапливаемого помещения считается 40 кв. м. При кладке печи нужно использовать качественное сырье, а дверь камеры для топки должна быть обязательно литой.

Популярные ошибки

Перед кладкой кирпичи лучше намачивать Неопытные мастера ставят в кладку сухой кирпич, но материал лучше намачивать. Он держится лучше, прочнее сцепляется с раствором. Так получаются более точные и ровные кладочные швы. Используют широкое ведро с водой, куда на 2 — 5 минут помещают элементы перед монтажом.

Сужение дымового канала по отношению к нормативному размеру снижает тягу, а отсыревшие дрова не будут гореть. При монтаже дверки камеры топки часто не оставляют зазора 0,5 см по периметру для компенсации расширения. После установки промежуток заполняют асбестовым шнуром или песчаным раствором.

Внутри печи ставят перегородки из железа, но лучше применять кирпич, поставленный на ребро. Это объясняется разным расширением керамики и металла.

Разновидности кирпичных печей

Для вытяжки дыма используют кирпичные или стальные трубы

При выборе модели печи для дома из кирпича с плитой учитывают потребность в готовке и отоплении. На даче больше нужна только плитка для варки, если владелец не живет там круглый год. В доме определяют площадь, которую можно выделить под печь, от этого зависит величина строения.

Учитывают возможность установки печной трубы, способ вывода ее на улицу, вариант прохода сквозь перекрытие. Если дом только в проекте, фундамент для печи предусматривают заранее.

Распространенные виды кирпичных очагов для дома:

• конструкция по шведской технологии;
• малая печка для варки;
• печь Кузнецова.

Для маленькой кухни подходит малогабаритная конструкция. Высота камина или печки с плиткой зависит от помещения и модели.

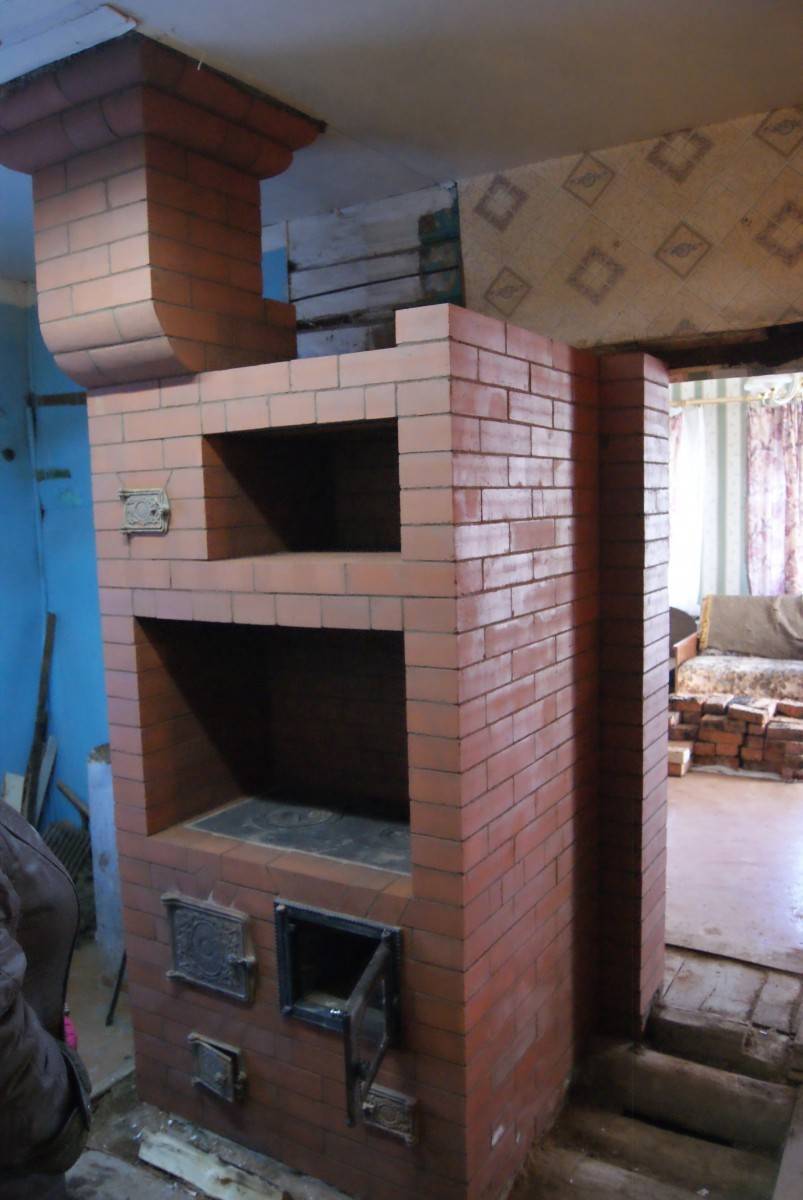

Шведская печь

Шведская печь

Вариант отличается эффективностью расходования топлива и быстрым нагревом. Используется в небольших домах круглогодичного жительства, или ставится для дополнительного обогрева дальних комнат. Особенность строения позволяет обогревать поверхность пола рядом с конструкцией. В шведку можно вставить котел для организации контура ГВС.

Строение имеет канальную систему, но также снабжено нишами, которые работают по типу колпаков. Сначала прогревается нижняя ниша, затем просторная верхняя полость. Для повышения температуры используют первый, второй и последний жар. Из топки горячий дым поступает вниз, а вместо дымохода под духовкой сооружают переток. Если дрова перегорели, нужно перевести задвижку в закрытое положение.

Малая варочная печка

Малая варочная печь

В малогабаритную печь для отопления встраивают нишу, где располагают варочную плоскость. Во вторую нишу помещают духовку или емкость для подогрева воды. Печь-плита из кирпича используется для сушки продуктов, одежды.

В строении предусматривают отделения:

• топки;
• двух функциональных ниш;
• дымовых каналов;
• поддувала;
• отверстий для обслуживания дымовых каналов и трубы.

Дверки для топки, задвижки, уголки для обрамления используют заводского изготовления, а духовку и нагревательный водяной бак сваривают из металлического листа. Малютку-печь размером 0,64 х 0,51 или 0,89 х 0,51 м можно располагать в углу или по центру кухни. Для отопления смежных комнат такую конструкцию ставят в стенном проеме. Очаг размещают на сплошном бетонном или столбчатом фундаменте.

Печи Кузнецова

Печь Кузнецова

Такие печи носят название колпаковых из-за присутствия в конструкции пустот для сбора горячего дыма. Есть печь с духовкой из кирпича, туда встраивают плитку для готовки, лежанку. Разработаны варианты с одной полостью или строят двухколпаковые печи. Ограниченные полости имеют определенную форму, играют роль разделителей тепла.

Горячий воздух попадает в колпак, задерживается на некоторое время, передает энергию стенкам печи. Используется принцип свободного перераспределения газов, при этом охлажденные потоки опускаются и по короткому каналу подаются во второй колпак. Там дым отдает остатки тепла и по системе трубопроводов выводится наружу.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Ее размеры:

• ширина – 2 кирпича (51 см);
• глубина – 3,5 кирпича (90 см);
• высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

• Красный полнотелый кирпич – 390 шт;
• Глина – 9 ведер;
• Песок – 18 ведер;
• Колосниковая решетка (25х40 см) – 1 шт;
• Топочная дверка (20х30 см) – 1 шт;
• Поддувальная дверка (14х20 см) – 1шт;
• Прочистная дверка (14х20 см) – 1шт;
• Задвижка -1 шт;
• Предтопочный стальной лист (50х70 см) – 1 шт;
• Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Проблема отопления дачных и загородных домов связана с отсутствием центральной подачи теплоносителя и газа. Многие уже успели разочароваться в металлических буржуйках, а вот маленькая печь из кирпича — своими руками построенная — дарит уют и тепло, которые не могут не радовать.

Даже самая маленькая печь из кирпича способна не только прогреть дом, но и украсить его.

Печи отопительно варочные своими руками

На современном рынке отопительного оборудования представлен огромнейший выбор самых разнообразных агрегатов, способных удовлетворить запросы любого владельца. Несмотря на это, традиционные отопительно-варочные печи продолжают пользоваться большой популярностью, в особенности в регионах без возможности организации водяного либо газового отопления.

Печи отопительно варочные своими руками

Существует несколько наиболее популярных вариантов конструкций отопительно-варочных агрегатов. Вашему вниманию предлагаются подробные руководства по самостоятельной кладке печей. Выберите самый подходящий вариант и приступайте к работе.

Печи отопительно варочные своими руками

Содержание пошаговой инструкции:
