Варианты лучшего отопления для дачного дома

Виды

Двухтрубная система отопления может быть следующих типов:

  • горизонтальная и вертикальная;
  • прямоточная — теплоноситель течет в одном направлении по обеим трубам;
  • тупиковая — горячая и остывшая вода движется в разных направлениях;
  • с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

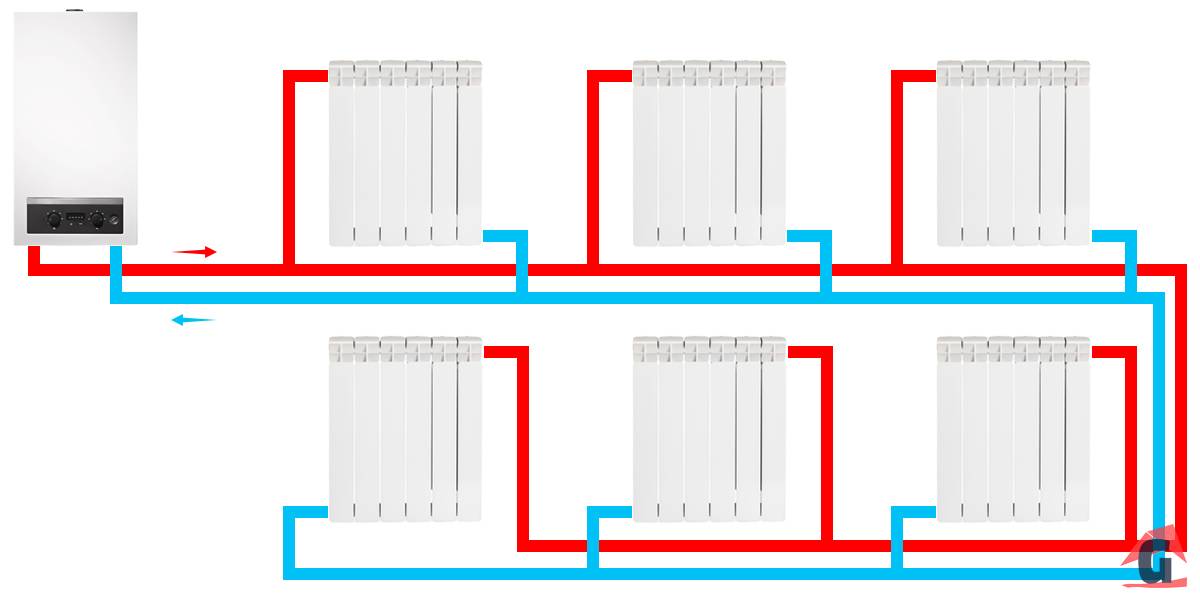

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Что такое комбинированные котлы

Поскольку электрический обогрев стоит дорого, можно использовать альтернативное решение и выбрать котёл, способный работать на двух видах топлива. К примеру, можно приобрести электрическое оборудование, способное также выполнять функции газовой колонки. Или можно подобрать твердотопливный котёл, способный также какое-то время работать с электричеством.

Пока нет перебоев с газоснабжением, такой котёл будет работать исправно по общепринятой схеме, но как только возникнут любые неполадки, можно будет переходить на другой тип топлива и тем самым обеспечивать дому стабильный обогрев.

Комбинированный котёл стоит дороже обычного, но такие расходы будут вполне оправданными: ваш дом гарантированно не останется без тепла, и даже если одна система выйдет из строя, вторая тут же сможет его поддержать. Уровень температуры при этом будет оставаться на тех же величинах, и в помещении будет комфортно находиться.

Самостоятельно спроектировать и воплотить систему индивидуального обогрева достаточно сложно, и всё же это возможно. Ваш дом получит надёжный обогрев, который не будет зависеть от наличия или отсутствия газовых труб.

Требуется включить JavaScript или обновить плеер!

Другие способы повышения эффективности и экономичности отопления

Если вас интересует только вид топлива, пролистывайте сюда. Но мы считаем, что правильно начать с основ. Борьба за экономичность возможна не только через снижение потерь, но и другими способами:

  • правильным выбором вида и типа отопления;
  • соблюдением правил установки оборудования;
  • использованием датчиков температуры, связанных с нагревательным оборудованием;
  • установкой запорно-регулировочной арматуры;
  • монтажом энергоэффективных приборов;
  • своевременным техническим обслуживанием.

Виды и типы систем отопления

Правильно подобранная система позволяет использовать выбранное топливо с наибольшей выгодой.

Наглядная схема типичной однотрубной системы отопления.

Однотрубная разводка оптимальна для небольших домов с 3-4 радиаторами в контуре. Небольшое количество труб сводит к минимуму неэффективную отдачу тепла через их стенки.

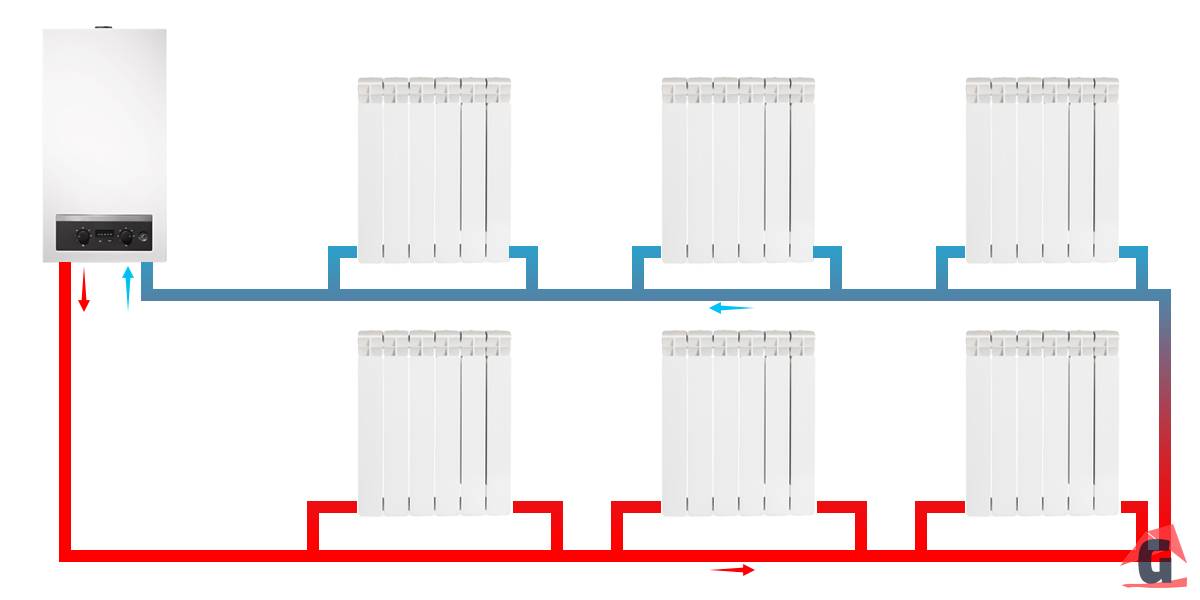

Схема типичной двухтрубной системы отопления в частном доме.

Двухтрубные разводки обеспечивают равномерный прогрев всех радиаторов. Не придётся увеличивать мощность котла и потребление энергоносителей, так как в самой дальней комнате температура поддерживается на нужном уровне.

Дома до 2 этажей и площадью до 150 м2 эффективно оборудовать энергонезависимой системой гравитационного типа, не требующей циркуляционных насосов и дорогостоящих расширительных баков.

В регионах с тарифами на электроэнергию, зависимыми от времени суток, выгодно устанавливать гидроаккумуляторы большой ёмкости. Ночью котёл нагревает воду, а после подключения дневного тарифа около 2-3 часов отопление происходит за счёт циркуляции теплоносителя из гидроаккумулятора.

Правила монтажа радиаторов

Правильное размещение радиаторов позволяет избежать снижения теплоотдачи:

  • до пола оставляют 50-70 мм;
  • до наружной стены от 30 мм;
  • до подоконника не менее 80 мм.

Точные рекомендации указаны в паспортах приборов. Примерные потери по теплоотдаче при различных вариантах размещения показаны на рисунке ниже.

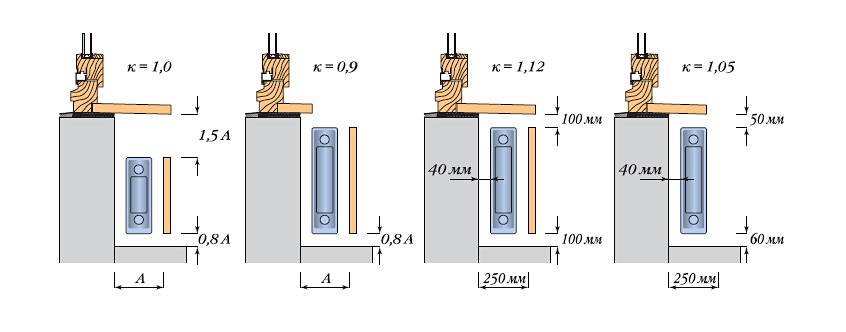

Изменение тепловой мощности радиатора в зависимости от размещения и наличия экрана.

Снижение температуры компенсируют установкой радиаторов с большим количеством секций. Увеличивается объём циркулирующего теплоносителя, на разогрев которого понадобится дополнительное топливо.

Повысить эффективность теплоотдачи можно, используя диагональное подключение радиаторов. Боковое подключение снижает теплоотдачу, но лучше всего подходит для гравитационных систем. Менее всего эффективны радиаторы с нижним подключением – это можно считать «платой» за невидимые трубы, скрытые в полу или стене.

Датчики температуры

Блоки управления газовых и электрических котлов реагируют на температуру теплоносителя, что не позволяет своевременно регулировать интенсивность работы при изменение погодных условий. Современные котлы допускают подключение выносных датчиков температуры воздуха в помещении, что объективнее отражает потребность в увеличении или снижении мощности оборудования.

Котёл с подключенными датчиками и таймерами поддерживает необходимую температуру ночью и в период отсутствии хозяев, что также снижает затраты на отопление.

Регулировочная арматура

При любом типе разводки труб и подключении радиаторов есть возможность изменять теплоотдачу прибора.

Устанавливают ручные или автоматические регуляторы. Это позволяет в некоторых помещения поддерживать пониженную температуру, что сказывается на экономии энергоносителя.

Эффективность радиаторов

Современные радиаторы имеют мощность одной секции от 100 до 210 Вт

При покупке обращают внимание на этот параметр, указанный в паспорте прибора. Дополнительные секции заполняют теплоносителем, который придётся разогревать и перемещать по трубам с помощью более мощного циркуляционного насоса, что увеличивает расходы

Теплоотдача радиаторов отопленияСравнение показателей и способы расчета

Техническое обслуживание

Образование кальциевых отложений на внутренних стенках теплообменника и радиаторов снижает эффективность оборудования.

Важно использовать чистую мягкую воду или антифриз, рекомендованный производителем теплового оборудования. Необходимо контролировать состояние фильтров грубой и тонкой очистки теплоносителя, а также чистоту воды (антифриза)

№3. Отопление загородного дома электрическим котлом

Главная часть электрического котла – теплообменник, бак с нагревательными элементами. Они подогревают теплоноситель (вода, антифриз, масло), который циркулирует по системе, состоящей из труб и радиаторов отопления – все, как в случае с газовым или жидкотопливным котлом. Кроме того, в систему часто входят расширительный бак, циркуляционный насос и предохранительный клапан.  Индукционные и электродные котлы работают несколько иначе.

Преимущества данного способа отопления очевидны: отсутствие дыма и необходимости обустраивать дымоход, бесшумность работы, безопасность, высокий КПД (до 99%), простота эксплуатации и регулирования температуры. По причине высокой стоимости электроэнергии такие котлы монтируются, в основном, тогда, когда загородный дом используется не для постоянного проживания. Кроме того, не стоит забывать и про необходимость наличия хорошей электропроводки.

В системе отопления могут использовать электрические котлы таких видов:

  • ТЭНовые котлы – самые простые и популярные устройства. Принцип их работы можно сравнить с обычным электрическим чайником. Нагревательные элементы, которых в котле обычно 3-4, греют теплоноситель (воду) в проточном режиме. В зависимости от необходимой температуры ТЭНы включаются вместе, по одному или группами. Нагретая вода циркулирует по системе, а для лучшего ее давления и циркуляции обычно используют циркуляционные насосы. Мощность таких котлов – от 3 до 50 кВт, есть модели, работающие от одно- и трехфазной сети. Преимущества ТЭНовых котлов: компактность, небольшая цена, простота монтажа. Существенный недостаток – образование накипи на нагревательных элементах, что приводит к увеличению потребления энергии и постепенному выходу из строя;

  • электродные котлы работают без нагревательных элементов. Основная их часть – электроды. При прохождении тока с одного электрода на другой через жидкость последняя нагревается под воздействием собственного сопротивления. В качестве жидкости используют антифризы. Мощность электродных котлов 5-25 кВт. Такие устройства лишены основного недостатка ТЭНовых котлов – образования накипи, они компактны, безопасны в случае утечки воды и недорогие. Но они требуют обязательного проведения водоподготовки, вода должна циркулировать строго с определенной скоростью, а электроды постепенно изнашиваются, поэтому требуют периодической замены;

  • индукционные котлы также не имеют нагревательных элементов, а подогрев электроносителя (вода, масло, антифриз) осуществляется за счет электромагнитной индукции. Это наиболее экономичные в эксплуатации котлы, в них почти не образуется накипь, долговечность на высоте, но затраты на покупку будут немалыми, да и габариты таких котлов приличные.

Кроме того, все котлы делятся на однофазные (потребляют 220 В напряжения) и трехфазные (380 В): первые подойдут для маленьких по площади домов и дач, которые посещаются время от времени, вторые – для больших дач. Также котлы делят на настенные и напольные, на одноконтурные и двухконтурные (эти позволяют организовать еще и горячее водоснабжение дачи).

Что же касается производителя котла, то для обеспечения надежности и долговечности вовсе необязательно отдавать предпочтение импортной технике – отечественная продукция лучше приспособлена к нашим условиям эксплуатации.  Кстати, умельцы используют в системе отопления вместе электрического котла обычный бойлер. Это обойдется даже дешевле, но и проблем будет несколько больше.

Дорогие

В тех сложных ситуациях, когда частный дом стоит в местности, где нет ни электричества, ни газа, но финансы не ограничивают выбор по поиску решений, следует обдумать следующие варианты отопления:

  • с помощью котла, работающего на сжиженном газе;
  • альтернативные источники тепла или энергии.

В случае, когда нет только газа и с твёрдым топливом проблемы, можно воспользоваться котлом, работающем на жидком топливе, например, дизельном. А также использовать так называемый тепловой насос.

Сжиженный газ

Сжиженный бутан-пропан в баллонах вполне может заменить магистральный природный газ в качестве топлива для соответствующего котла. Но перед установкой котла необходимо убедиться в периодичности поставки сжиженного газа в данную местность и в действительной выгоде такого решения, учитывая стоимость агрегата нужной мощности, его монтажа, расход газа на отопительный сезон. Всё это сравнить с другими способами, не забывая, конечно, о простоте обслуживания и эксплуатации тех или иных устройств.

Для работы на сжиженным газом подходят обычные газовые котлы, в которых специалисты меняют лишь диаметр сопел на горелках. А если вдруг проведут природный газ, то всё возвращают к исходному, чтобы работать от этого вида топлива. Особенно отопление на котле, работающего на сжиженном газе, актуально на дачных постройках в осенний или весенний период, когда не требуется большого расхода топлива. В ином случае (если отапливается дом в зимний период) будет правильным решением установка специального резервуара для закачки и хранения сжиженного газа. Этот резервуар называется газгольдер.

Тепловой насос (требуется свет)

Принцип работы теплового насоса схож с кондиционером или холодильником, но если взглянуть на этот процесс наоборот. То есть он нагревает теплоноситель, имеющий низкую температуру в своём теплообменнике до температуры 50 градусов и направляет его в систему отопления.

Однако для работы теплового насоса необходимо электричество. Затрачивая 1 кВт электроэнергии от сети, он даёт примерно 3-5 кВт тепловой энергии. Этот вариант хорошо подоходит для тех, кто не хочет топиться углем, но ищет альтернативные варианты отопления дома без газа.

Дизельное топливо

Отопление от котла, работающего на дизельном топливе, тоже предусматривает наличие электричества (нужно питать дизельный насос, подающий топливо в котёл). Но следует учитывать, что такое решение в районах, не имеющих магистрального газа, вполне приемлемо. Но, конечно, с условием наличия электричества. Работать с котлом на дизельном топливе без центрального электроснабжения недопустимо с точки зрения пожаробезопасности. Такой котёл должен функционировать с обязательной системой безопасности, так же питаемой от электросети.

Альтернативные источники (очень дорого)

Среди современных альтернативных способов отопления частных домов  без газа можно выделить использование геотермального тепла, который нашел уже широкое применение в странах Западной Европы. В нём задействовано тепло земной коры (геотермальное тепло), нагреваемое в тепловом насосе.

Кроме того, перспективен также и гидротермальный обогрев дома. Здесь уже гидротермальный контур для получения начального тепла размещают в водной среде (пруд, озеро и другое). Даже в сильные морозы подо льдом вода имеет положительную температуру, достаточную для её преобразования в требуемую для отопления.

В южных районах можно применить способ аэротермального (то есть воздушного) отбора тепла для преобразования его в отопительное. Но при −15 градусах такой способ практически не работает, поэтому он актуален лишь в тёплых районах.

Для получения энергии сооружают солнечные батареи и коллекторы. Коллекторы сами являются отопителями, а солнечные батареи служат для преобразования солнечного тепла в электричество с дальнейшим аккумулированием его. В холодное время аккумулированное электричество может применяться в работе котла, насосов, защиты. Но полностью заменить источники тепла они не в состоянии

Читайте так же:

Дровяное

Издревле наши предки применяли дрова для обогрева своих жилищ. В наше время дрова не потеряли свою актуальность. Этот вариант отопления дачи хорош в местах, где отсутствуют альтернативные источники. А также для любителей посидеть у огня. Сейчас появились современные дровяные котлы, которые являются альтернативой обыкновенной дровяной печи (см. Рисунок 1).

Рис. 1 Дровяной котел

Принцип работы заключается в загрузке дров в топку, при сгорании которых тепло попадает во встроенный теплообменник. К нему подсоединены трубы, подающие горячую воду во всю систему. Образующийся при сгорании дым выводится наружу через дымоход. Но при этом сажа оседает на внутренние стенки самих труб.

В качестве горючего материала используют:

  • Дрова;
  • Пеллеты;
  • Опилки, в том числе прессованные.

Однотрубная система отопления

Ключевой признак однотрубных систем – все приборы соединяются последовательно, отсутствует деление на обратный контур и подающую магистраль.

Подобные конструкции с вертикальным расположением стояков можно встретить в большинстве жилых домов, возведенных в советские годы. По единой магистрали перемещается нагретая и охлажденная жидкость. Она циркулирует по одной из двух схем:

  1. С замыкающими участками конструкции. Отличительный элемент установки – байпас, расположенный между трубами присоединения к радиатору. Теплоноситель делится на два потока: один поступает в отопительные приборы верхних этажей, остальная часть спускается по стояку через байпас. Охлажденная водяная смесь соединяется с горячим теплоносителем и спускается к нижним этажам. Схема позволяет устанавливать трехходовой вентиль для поддержания комфортного температурного режима в комнатах.

  2. С проточной конфигурацией: теплоноситель последовательно стекает от верхних этажей вниз, постепенно расходуя энергию. Для нивелирования разницы потребуется установить на нижних этажах дома радиаторы с большим количеством секций.

Однотрубная система отопления с верхней разводкой и естественной циркуляцией теплоносителя

Схема получила высокую распространенность благодаря следующим преимуществам:

  • возможность отказаться от насоса и сделать систему гравитационной;

  • низкие расходы на строительные материалы;

  • простые узлы обвязок;

  • облегченный монтаж по сравнению с коллекторной и двухтрубной разводкой.

Также перечислим основные минусы:

  • неравномерный прогрев дома: температура на верхних этажах значительно выше, чем на нижних. Неправильное распределение теплогидравлических нагрузок ведет к необходимости увеличения размера приборов по мере остывания теплоносителя;

  • вертикальная однотрубная конструкция с нижней разводкой отопления не сможет успешно функционировать без циркуляционного насоса, воздухоотводчика и расширительного бака;

  • при использовании проточной схемы владелец дома не сможет установить кран двойной регулировки и настраивать температуру в помещении.

Схема однотрубной системы отопления с насосной циркуляцией воды с проточным движением воды и через байпасы

Однотрубная конфигурация с естественным движением теплоносителя подходит только для коттеджей с чердачным помещением, в котором устанавливается верхняя разводка. Следует помнить, что данная схема значительно осложняет осуществление врезки теплого пола.

Однотрубная система

Самой простой является схема однотрубной системы отопления двухэтажного дома. Также она называется «Ленинградкой». Такую схему отопления двухэтажного частного дома своими руками можно провести без особых сложностей. Отличается экономичностью, функционируя на газовом или электрическом котле, при помощи кирпичной печи, отапливаемой торфяными брикетами, дровами, углем. Выбирая «Ленинградку», можно сэкономить на средствах, так как труб, необходимых для установки обогрева помещения, потребуется в 2 раза меньше, если сравнивать с двухтрубной системой. Характеризуется ещё такими положительными моментами:

  • малой трудоёмкостью при выполнении монтажа и его «бюджетностью»;
  • простотой ремонта;
  • не нарушает концепцию интерьера в доме (при небольшом количестве труб);
  • возможностью изготовления контура «тёплый пол» (при выполнении определённых требований).

Однотрубный контур можно «спрятать» под пол или развести над ним. При установке трубы можно располагать в горизонтальном положении и в вертикальном.

Однако такая самотёчная система отопления может применяться только в одноэтажной постройке. В двухэтажном доме схема однотрубной системы отопления сможет функционировать только при наличии циркуляционного насоса.

Существуют ещё недостатки:

  • невозможность изготовления «тёплого пола» при горизонтальном контуре;
  • требует выполнения сварочных работ и необходимой проверки соединений;
  • неравномерность теплоотдачи от батарей, находящихся в разных комнатах.

Как сделать систему отопления с естественной циркуляцией

Комбинированные котлы

Если вы монтируете отопление дачи своими руками, то комбинированный котел — оптимальный выбор. Главное его достоинство — неприхотливость в выборе топлива. Кроме угля, брикетов, дров, как альтернативный источник используется электричество.

Допустим, нет возможности для отопления использовать газ, а вы на дачу попадете только в следующие выходные, закладки угля точно не хватит. И как поступить? Использовать электричество! Лучший вариант — настроить температуру ниже комфортной, но достаточной для поддержания теплоты внутренних помещений. Так не только выйдет дешевле – достаточно будет одной закладки топлива, чтобы на даче снова стало тепло.

Так работает комбинированный котел.

Котлы изготавливают из металла толщиной три сантиметра, вес до 110 кг, поэтому обязательно готовят фундамент. Мощность котлов 3-6 кВт. Управление, регулировка температуры через пульт. На котле есть чугунная плита с конфоркой, есть модификация с двумя, что удобно при установке на кухню. Комбинированный котел – безопасное решение вопроса как сделать отопление дачи зимой.

Радиаторная сеть: 4 способа разводки труб

Перед тем, как сделать отопление, изучите все возможные варианты обустройства, чтобы выбрать оптимальный вариант. На выбор влияют потребности семьи и особенности здания. Сейчас находят применения следующие типы разводки отопления для частных домов:

  1. «Ленинградка». Состоит из одной трубы, в которую врезаны батареи.
  2. Двутрубная. Она же именуется тупиковой.
  3. Двухтрубная попутная, какольцованная.
  4. Коллекторная.

Если здание двухуровневое, имеет смысл воспользоваться комбинированной схемой отопления частного дома. Это когда на нижнем этаже система коллекторная, а на верхнем – попутная. Ленинградка и двухтрубная работает автономно без подключения насосного оборудования. Движущей силой является конвекционное перемещение жидкости по трубопроводу, когда горячая вода выдавливается вверх, а после остывания направляется вниз.

Однотрубный вариант подключения

Вдоль наружной несущей стены каждой из комнат прогладывается трасса, по которой пускается теплоноситель от котла. Периодически врезаются радиаторы. Чаще всего их размещают под подоконником.

Особенность такого водяного отопления в том, что отработанный теплоноситель из батареи возвращается в общий контур, смешивается с горячей водой и направляется к следующему. Поэтому чем дальше комната, тем большее количество секций потребуется, так как жидкость остынет.

Также при выборе учитывайте, что:

  1. Минимальный диаметр труб – 20 мм, если они изготовлены из металла. Для металлопластика сечение от 26 мм, а полиэтилена – 32 мм.
  2. Максимальное число батарей – до шести. В противном случае приходится увеличивать сечение трубопровода, что повлечет удорожание на 15-20%.
  3. Регулировать температуру в комнатах сложно. Поворот ручки регулятора на одном радиаторе приводит к изменению температурного режима по всему контуру.

Это эффективное отопление загородного дома, общей площадью от 60 до 100 квадратных метров. Но это самый недорогой способ отопить, скажем, дачу. Даже если здание двухэтажное, проблем не возникнет, если собрать два контура, по отдельной ветви на этаж.

Двухтрубные схемы кольцевая и тупиковая

Эти два способа организации отопления отличны тем, что есть два контура: прямой и обратный. Первый предназначен для подачи разогретого теплоносителя к батареям. Второй – отводящий. По нему вода после охлаждения течет обратно к котлу. А между собой такие системы отличаются по следующим признакам:

  1. В случае с тупиковым вариантом жидкость протекает до последнего потребителя через предыдущие, а затем по отдельной трубе направляется для разогрева.
  2. Кольцевая петля Тихельмана предполагает одновременное течение подачи и отвода в одном направлении по радиаторам последовательно с возвратом в котельную.

При этом в первом случае плечо может быть не одно, а несколько. Вторая схема предполагает два контура, взаимодействующих в рамках единой линии.

Несмотря на то, что себестоимость такой системы выше, чем однотрубной, популярность обусловлена целым перечнем преимуществ:

  1. Все батареи прогреваются одинаково.
  2. Соединительные трубы имеют малый диаметр (15-20 мм).
  3. Число точек потребления не ограничено.
  4. Температурный режим устанавливается для каждого помещения.

Самостоятельная сборка тупиковых ветвей не составляет труда даже у начинающего строителя. Кольцевая система монтируется чуть сложнее, так как приходится «обводить» дверные проемы. Трассу монтируют в стенах поверху или в полу под порогом.

Коллекторная система

Для подвода теплоносителя к потребителям используют лучевой принцип и распределительная гребенка. Последняя устраивается под полом в глубине здания ближе к центру. От гребенки к котлу прокладывается две трубы. Такое же количество проводится к каждому радиатору. Спрятать разводку можно под цементную стяжку или между лагами в перекрытии

Важно, чтобы гребенка была оснащена вентилем для сброса воздуха

Помимо основных преимуществ, которые присущи тупиковым системам, такой способ обогрева имеет и ряд дополнительных достоинств:

  1. Какой бы ни был интерьер, его не портит трубопровод, ведь все спрятано в полу.
  2. Регулировка проста и удобна, так как вентили монтируются в общем распределительном шкафу.
  3. Установка электронного блока управления полностью автоматизирует систему, делая ее абсолютно автономной.

Разновидности двухтрубных схем

В некоторых схемах работает самотечный принцип движения жидкости – контур батарей устанавливается под небольшим уклоном. Естественную циркуляцию дает разница плотности горячей и холодной воды. На практике подобный метод имеет свои ограничения в силу разных причин:

  • в схеме большой длины (более 30 м) незначительный уклон почти не отражается на движении теплоносителя;
  • в котле и батареях температура меняется волнообразно, ослабляя давление;
  • есть вероятность переохлаждения воды в бачке и радиаторах;
  • для большего эффекта нужны трубы достаточного диаметра.

Практика доказала эффективность двухтрубных схем, но они имеют несколько разновидностей, и у каждой своя специфика и степень адаптации к условиям монтажа в частном секторе. У некоторых котлов есть собственный движок, обеспечивающий принудительную циркуляцию теплоносителя.

Вертикальная двухтрубная разводка в одноэтажном доме

Особенность схемы заключается в возможности соединения труб одного диаметра, при этом высокое давление образуется на разнице в ветке подачи и обратки. Обычно требуется установка расширительного бачка уровнем выше (мансарда, чердак, лестница). Если не беспокоит расположение труб у потолка, эта схема вполне может устроить. Отопительный контур с обвязкой радиатора отопления двухтрубной схемы с терморегулятором придется задекорировать.

Обратная линия проводится на уровне пола, но соединительные муфты лучше вынести на поверхность – есть вероятность течи, которую проще устранять в открытом доступе. Когда теплоноситель подается сверху, вероятность завоздушивания сводится к минимуму, благодаря высокому давлению в отопительном контуре. При наличии насоса допустимо применение труб небольшого диаметра. Обе разводки чаще всего прокладывают под радиаторами.

Вертикальная двухтрубная разводка в двухэтажном доме

Подобная схема при охвате 2-х этажей будет работать эффективнее. Здесь заметна усиленная циркуляция, благодаря разнице по высоте между котлом в подвальном помещении и уровнем батарей второго этажа. Из котла теплоноситель подается в распределительный бачок 2-го этажа, далее направляется по наклонному трубопроводу к радиаторам. Расширительный бак допустимо совместить с распределительной емкостью для горячего водоснабжения.

Дровяной или другой твердотопливный котел при двухтрубной разводке может обеспечить стабильную работу отопления, не требуя бесперебойной подачи электроэнергии.

Хороший вариант – трубы на 2-м этаже скрыть как системе «теплый пол», эта часть работает однотрубная схема, тогда нет необходимости в уклоне этой ветки двухтрубной вертикальной системы отопления с верхней разводкой.

Иногда для регулировки подачи воды устанавливают вентиль в отдельный радиатор. Его нельзя полностью перекрывать, поскольку повышается суммарная нагрузка на систему – возможен прорыв или вывод насоса из строя.

Двухтрубная система с нижней разводкой

Горизонтальная разводка имеет свои особенности, для нее требуются трубы большего диаметра и небольшой уклон трубопровода. Схему с горизонтальной разводкой можно оборудовать по принципу естественной циркуляцией. Для этого нужен гидравлический расчет двухтрубной системы отопления.

Другой вариант – снабдить насосом для принудительной циркуляции. Этот удобно в частных домах с пологой крышей, котел выносится в подвал.

Правильно обустроенная горизонтальная разводка предполагает укладку трубопровода на уровне с радиаторами или под ними. Недостаток – большая вероятность образования воздушных пробок. Для их устранения требуется снабжение всех батарей воздуховыпускными кранами Маевского.

У нижней разводки высокий КПД, при необходимости верхний этаж можно отключить, когда им не пользуются. Основное преимущество в том, что запорную арматуру выносят в одно помещение. Схему легко регулировать, вероятность течи только там, где соединительные элементы. Она подходит для зданий большой площади.

Комплектация и принцип работы системы

В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.

Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

  1. Подача. Разогретый теплоноситель движется от котла к радиаторам.
  2. Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Самой простой и доступной для самостоятельного монтажа считается однотрубная система. Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

  • отопительный котел;
  • радиаторы;
  • расширительный бак;
  • трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Сложнее в устройстве и дороже в исполнении двухтрубный отопительный вариант. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем.

Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка – независимая от подачи магистраль

Варианты отопительных систем

Все варианты систем для обогрева помещений можно систематизировать. В зависимости от теплоносителя отопление бывает следующих типов:

  • электрическое;
  • воздушное;
  • горячей водой;
  • паром.

Исходя из источника энергии, отопительные системы можно подразделить так:

  • в качестве теплоносителя используют электричество;
  • газом;
  • используют жидкое топливо, например, дизтопливо;
  • твердое топливо, например, уголь или дрова.

Но газовые магистрали на дачах не всегда доступны.

Принимая решение, как дешево отопить дачу, следует учитывать, что в стоимость отопления нужно заложить и расходы на доставку, хранение теплоносителей. Дрова нужно привести, порубить, сложить под навес.

Требования к системам отопления загородных домов

Общие правила принятые СНиП выглядят достаточно просто, по рекомендациям специалистов температура в отопительный период не должна опускаться ниже 12 градусов

Особое внимание уделяется мерам по обеспечению пожарной безопасности, для каждого типа системы они будут отличаться

Самым лучшим расположением приборов принято считать место, под оконными проемами, а сама разводка должна отвечать нормам эксплуатационной надежности. Для воздушного теплоносителя я советую устанавливать механическую вентиляцию, тогда результат от нагревательных приборов будет максимально эффективным. Пропиленгликоль для системы отопления не запрещен правилами, эта жидкость отлично подходит для различных систем.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Выводы

  1. Принято считать, что отопление дома электричеством удовольствие не из дешёвых. Это, безусловно, так, если иметь в виду только оплату по тарифам. Однако к цене отопления нужно прибавить стоимость оборудования, а также расходы на его обслуживание и ремонт.
  2. Если сопоставить счета за электроэнергию, дрова, уголь, трубы, котлы и прочее оборудование, то можно прийти к выводу, что отопление частного электричеством обходится дешевле твердотельных котлов, печей и прочих альтернативных отоплению газом систем.
  3. Кроме денег есть еще один аргумент в пользу электрообогрева — это экономия времени: включил, ушёл и забыл. Минус только во внезапном отключении электричества.

Ниже смотрите видео о том, как удалось сделать дешевое отопление электричеством большого частного дома.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
