Причины возникновения явления
Как рассчитать амперы
Кроме различных нагрузок, опасный режим эксплуатации может возникать при обрыве нулевого провода. Эту ситуацию можно рассмотреть на примере типового силового трансформатора, обмотки которого соединены по схеме «звезда».
Обрыв нейтрали
Если разорвать цепь, обозначенную на рисунке стрелкой, линия фазы «С» фактически будет выполнять функции нулевого проводника. Именно в этом участке для прохождения тока создаются самые благоприятные условия. По классическим формулам можно посчитать эквивалентное электрическое сопротивление при параллельном соединении нагрузок:
Rэкв = R1*R2*R3/(R1*R2 + R2*R3 + R1*R3).
Если использовать для примера одинаковую величину Rн = 50 Ом, для этого участка Rэкв = 125 000 / (2 500 + 2 500 + 2 500) ≈ 17 Ом.
В новой «нейтрали» напряжение может увеличиться до максимального уровня 380 V. На такой уровень типовая бытовая техника не рассчитана. Одновременно может уменьшиться до 130 V и даже ниже напряжение в связанном контуре линии «А».
Третья типовая причина несимметричности – короткое замыкание фазы на корпус или другую часть конструкции электроустановки, соединенной с заземлением.
Несимметрия в высоковольтных сетях
На выходах генератора, созданного по схемотехнике синхронной машины, стабильность рабочих параметров обеспечивается принципом работы соответствующего оборудования. Однако в некоторых случаях не исключены искажения. Асинхронные ветрогенераторы, например, создают разные уровни напряжений.
В распределительных устройствах подобный дисбаланс – редкое явление. Однако воздушные линии электропередач не создают идеально симметричными. При больших расстояниях увеличивается длина проводников, возрастает разница электрических сопротивлений. Для корректировки по специальной технологии транспозиции устанавливают особые опорные элементы.
Асимметрия на стороне нагрузки
В этой части системы однофазный сварочный аппарат или промышленная плавильная установка способна провоцировать рассматриваемые искажения. В частном домохозяйстве нагрузки не подключают с учетом соблюдения правильной пропорциональности.
Асимметричное распределение потребителей электроэнергии по фазам
Испытания индикатора чредования
Макет согласно схеме был протестирован на универсальной плате. Работает без проблем. Общая стоимость радиодеталей составила около 200 рублей (согласитесь, готовый качественный индикатора чередования фаз за эти деньги не купить).

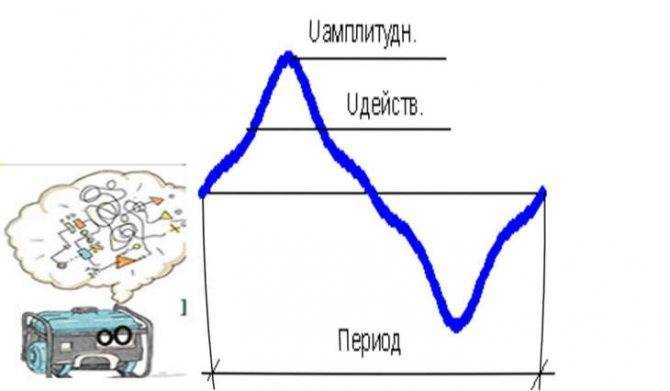

При выполнении монтажа не забудьте сделать перемычки с хорошо изолированной проволоки (например, тефлон) и подумайте о покрытии платы изоляционным лаком. Обязательно поместите все в пластиковый корпус. Несмотря на описанные действия, тут по-прежнему имеем дело с высоким напряжением трёхфазной сети и должны быть очень осторожными! Для напряжения фазы 220 В пиковое значение составляет 320 В, а для межфазного 400 В — 560 В соответственно.
трёхфазный счётчик и однофазноая нагрузка
Здравствуйте. Имеется гаражный кооператив, к которому подведена электроэнергия — 3 фазы по четырёхпроводному проводу. Общее потребление кооператива определяется по трёхфазному трансформаторному счётчику. В каждый бокс подведены все три фазы. В нескольких боксах стоят трёхфазные счётчики. Все подключены по трёхфазной четырёхпроводной схеме. В нескольких боксах счётчиков нет. Потребление боксов без счётчиков рассчитывается вычитанием из показаний общего счётчика показаний счётчиков боксов и делением остатка на число боксов без счётчиков. В некоторых из боксов со счётчиками нагрузка однофазная, т.е. все потребители питаются от одной фазы. Разгорелся спор — владельцы боксов без счётчиков заявили что при этом счётчики значительно занижают показания и расчёты не корректны, что надо умножать показания счётчиков при однофазной нагрузке на корень из трёх, разумеется счётчиковладельцы с этим не согласны. Не допустите кровопролития, разрешите спор. (если возможно, со ссылкой на какую-нибудь литературу). Спасибо.
Глупости
Проверенный, не нахимиченный и правильно подключенный счётчик показывает то количество киловатт, которое реально прошло сквозь него, не важно, трёх или однофазный; разнятся только возможности хозяина гаража подключить у себя разные приборы. Выход только один: ставить счётчики, тогда боевые действия прекратятся сами собой. Иначе, зимой действительно дойдёт до крови: кто-то из безсчётчикных будет заявлять что-то типа «я зиму не ездяю, гараж обесточен, посему платить не буду ни копейки», другой молча будет греть свою тачку калорифером, а платить поровну с другими
Иначе, зимой действительно дойдёт до крови: кто-то из безсчётчикных будет заявлять что-то типа «я зиму не ездяю, гараж обесточен, посему платить не буду ни копейки», другой молча будет греть свою тачку калорифером, а платить поровну с другими.
Источник
Что же собой представляет перекос фаз с точки зрения электротехники?

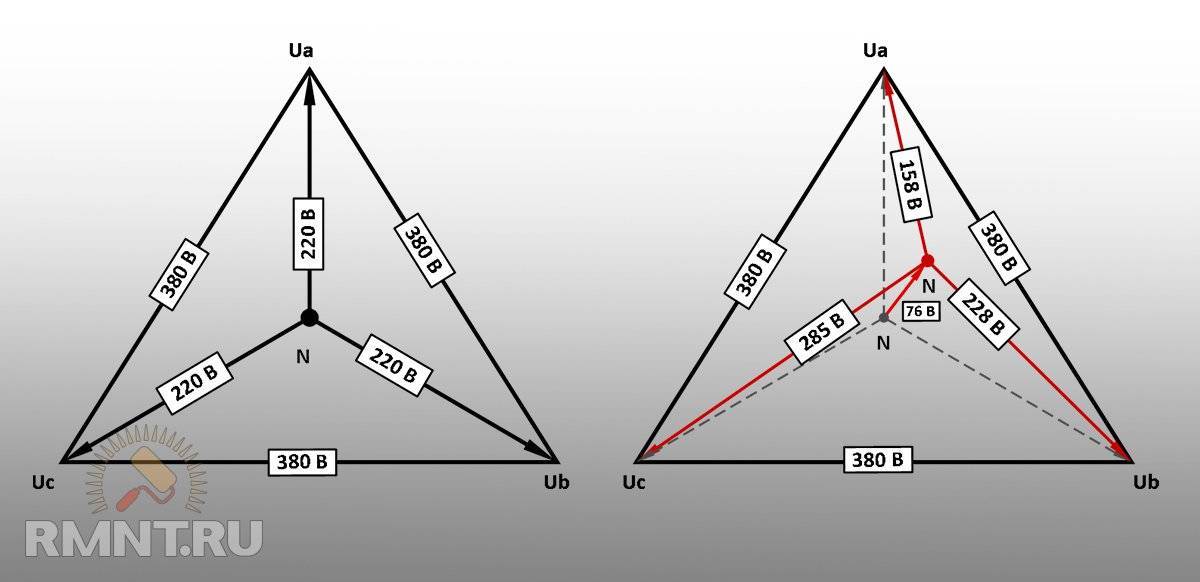

Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине. Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:
AB=BC=CA=380 В;
AN=BN=CN=220 В.
При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN.
Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.
Чем опасен перекос фаз.
Во время перекоса наблюдается неравномерная нагрузка на фазы – на задействованной напряжение падает ниже нормы, тогда как недогруженная фаза испытывает скачок напряжения, превышающий допустимые показатели. Результаты такого положения могут быть плачевными для многих электроприборов. Это вызвано тем, что отдельный прибор может либо недополучать требующейся мощности, либо получать ее в избытке. Особенно такое положение опасно для приборов, потребляющих много энергии: двигателей для ворот, насосов, оборудования, использующегося в бассейнах и при поливе.
Вернемся: как исправит проблему с перекосом фаз?
Предотвратить негативные последствия для оборудования от перекоса между фазами позволяет трехфазный автомат. Если мощность в одной фазе превышаю предусмотренную нагрузку, автоматически отключается электричество во всем доме/линии. Это не является решением ситуации, потому что лишь подобный подход не позволяет использовать всю доступную мощность. К примеру, при трехфазном автомате на 16А, при превышении нагрузки на одной фазе 16А – система отключится, но это не позволяет полностью использовать всю возможную мощность 48А (16Х3).
Идеальным вариантом является планирование всех мощностей на начальном этапе проектирования здания, таким образом можно равномерно распределить напряжение между всеми фазами, предотвратив тем самым перекос. Если же здание уже сдано в эксплуатацию – можно замерить напряжение на каждой фазе в отдельности, для этого используется вольтметр, и при необходимости осуществить перераспределение.
Реальные рабочие условия
При стандартном распределении на дом с тремя подъездами обычно одна фаза используется для питания одного подъезда, вторая для второго и третья, соответственно, для третьего. Это позволяет равномерно нагрузить развязывающий понижающий трансформатор на подстанции и обеспечить ему оптимальные режимы работы. Но это справедливо, только если нагрузка примерно одинакова, притом как в активной, так и реактивной составляющей.
Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Что такое перекос фаз, как исправить эту проблему. : 46 комментариев
Статья хорошая, на практике часто встречался с подобным, хотя по распределению фаз по подъездам могу не согласится,, например у нас в доме в подъезд заходит все три фазы, между которыми равномерно распределены квартиры. и в каждом подъезде есть свой распредщит. так что все зависит от обслуживающей дом, район, город РЭСа. Хочу спросить, фото из жизни.
Олег, здравствуйте.Спасибо за комментарий. В конце вы просите фото из жизни.Я не понял какое фото?
Юрий, здравствуйте Спасибо за статью, и все-таки такой вопрос. Предположим, что у себя в доме я распределил нагрузку и вcе три фазы нагружены равномерно. А перед моим домом творится все, что угодно — получается, что только своими мероприятиями обезопасить себя от перекоса фаз нельзя?
Конечно нет. Дружище, почитай комментарии.
Нет, я спрашиваю, фото в статье, взято из собственного опыта или нет.
«>
Перекос фаз в трехфазной сети: причины и последствия
У конечных потребителей сетей централизованного электроснабжения, которое является трёхфазным, применяется напряжение 220 В. Это фазное напряжение. Три фазы распределяются между несколькими потребителями.
Они подключаются к сети не одновременно и с неодинаковыми нагрузками.
Поэтому необходимо использование нейтрали чтобы обеспечивать подачу фазного напряжения каждому потребителю при несимметричной нагрузке в этой трёхфазной сети.
Суть проблемы
Но поскольку существует ограничение по мощности конечных трансформаторных подстанций, при упомянутых выше нагрузках величины фазных напряжений изменяются соответственно нагрузкам.
У более нагруженной фазы напряжение уменьшается например до 195 – 205 В, а менее нагруженной увеличивается до 245 В и более.

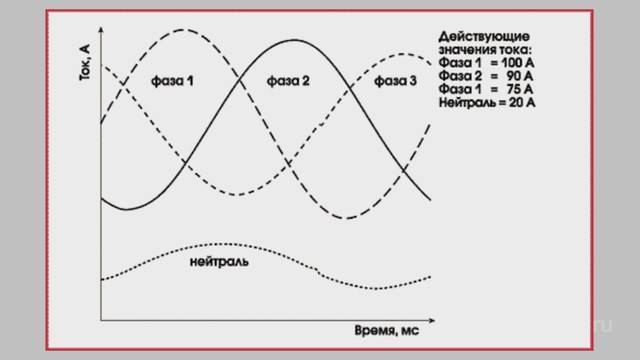

Последствием таких нагрузок является ток в нейтрали, который по своей величине может быть близким к току нагруженной фазы.
Как следствие этого – увеличение потерь. Они есть в кабельных и воздушных линиях электропередачи, трансформаторных подстанциях, и даже в высоковольтных ЛЭП питающих эти подстанции.

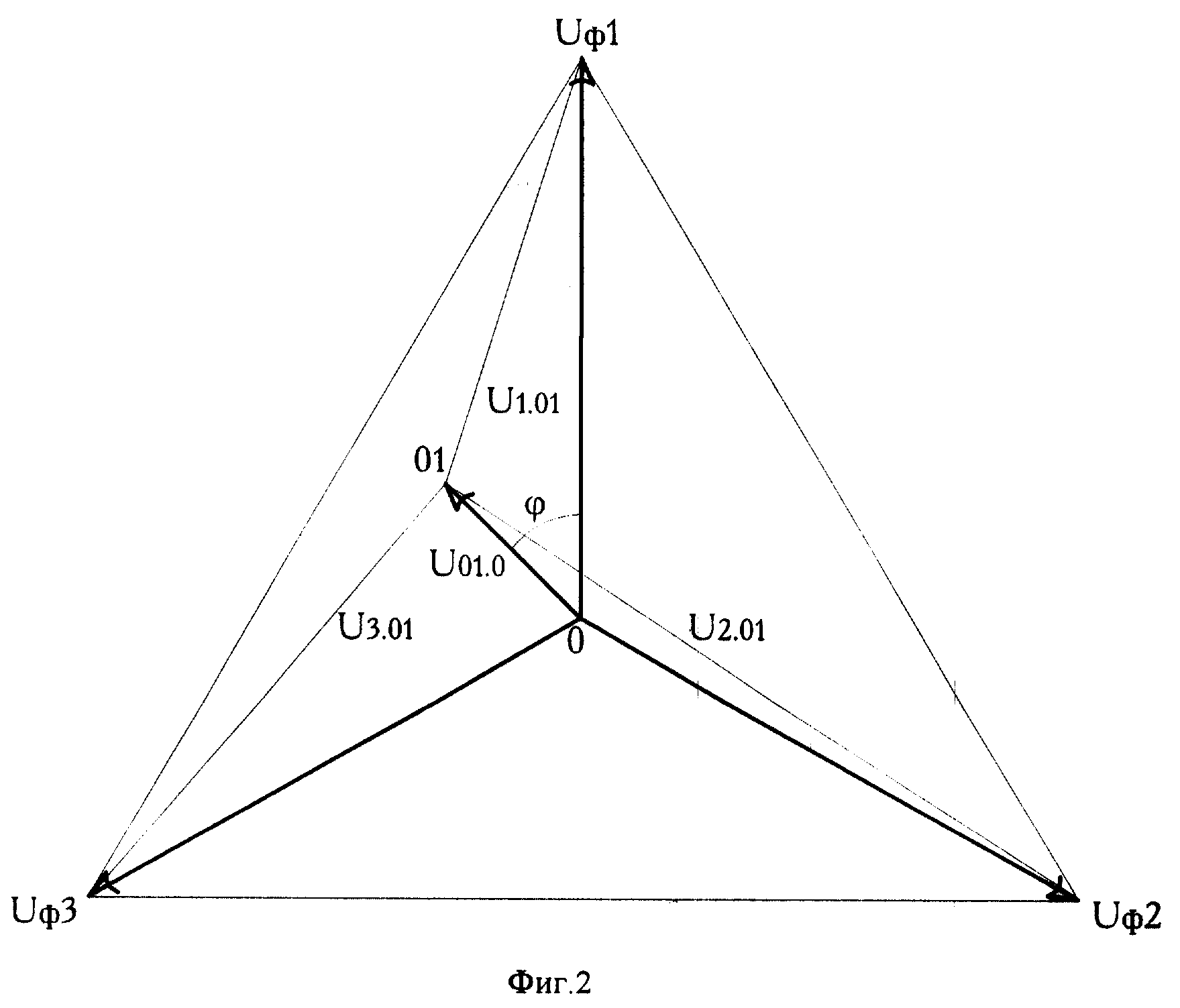

Особенно характерно такое «смещение нейтрали» – термин, характеризующий фазные напряжения при несимметричных нагрузках в трёхфазной сети, для жилого сектора потребителей электроэнергии.
При этом повышение напряжения является небезопасным для некоторых бытовых электроприборов.
Совет
Используемые в инфраструктуре жилого фонда трёхфазные асинхронные двигатели уже при двухпроцентной асимметрии испытывают дополнительный нагрев обмоток, что заметно сокращает срок службы изоляции.
Причём дальнейшее увеличение асимметрии в разы, то есть всего лишь до 4 – 6% вызывает рост общих потерь почти в два раза. То же относится и к лампам накаливания и люминесцентным лампам.
При повышении напряжения всего лишь на пять процентов спирали в них почти в два раза быстрее перегорают.
Что делать при перекосе фаз?

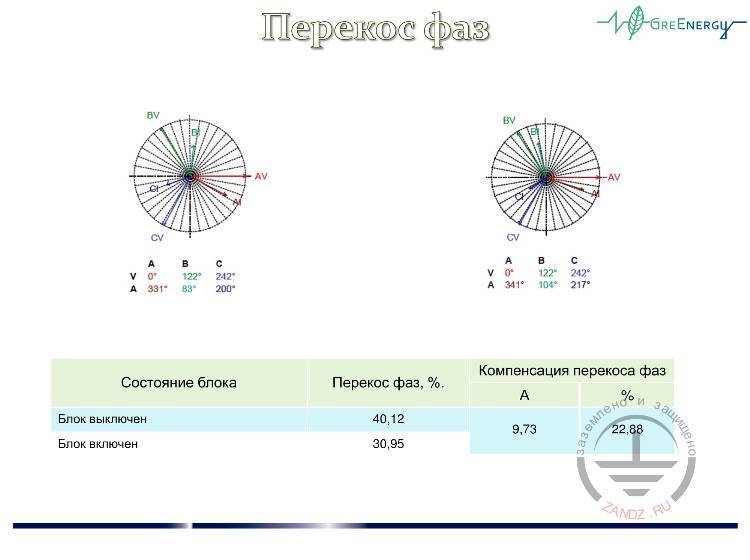

Чтобы уменьшить смещение нейтрали перед подстанциями рекомендуется устанавливать специальные симметрирующие автотрансформаторы. Схемы включения таких трансформаторов приведены ниже на изображениях.
Приведенные выше схемы применимы также с глухо заземлённой нейтралью нагрузки при отсутствии технической возможности встраивания компенсационной автотрансформаторной обмотки в нулевой провод, соединяя через эту обмотку нагрузку с сетью.
Поскольку увеличение нагрузки например в фазе А вызовет увеличение тока в этой фазе, напряжение на соответствующей последовательно включённой обмотке автотрансформатора тоже увеличится и произойдёт компенсация падения напряжения пропорциональная силе тока нагрузки. Установка автотрансформаторов вблизи распределительной подстанции обеспечивает наилучший эффект. Когда с этой подстанции электроэнергия по разделённым фазам подаётся потребителям, становится возможным симметрирование напряжения.
Работа этих устройств вносит искажения в синусоидальную форму напряжения питающей электросети.
Следствием подобных искажений являются тепловые потери во всех работающих электрических машинах, подключенных к этой электросети.
Компенсация смещения нейтрали с использованием специального автотрансформатора весьма недешёвый способ борьбы с потерями электроэнергии при смещении нейтрали при несимметричной фазной нагрузке. Однако положительный эффект от этого способа получается непрерывно и быстро окупает все расходы.
Как выполнить проверку?
Проверка может производиться несколькими способами. Целесообразность выбора того или другого варианта осуществляется в зависимости от параметров электрической сети и задач, которые необходимо решить. Так чередование можно узнать при помощи фазоуказателя, мегаомметра, мультиметра или по расцветке изоляции кабеля. Рассмотрите каждый из вариантов более подробно.
С помощью фазоуказателя
По принципу действия, фазоуказатель можно сравнить с обычным асинхронным двигателем. Рассмотрим в качестве примера наиболее распространенную модель фазоуказателя — ФУ-2 .
Рисунок 3: Принципиальная схема работы ФУ-2
Как видите на рисунке 3, у указателя последовательности фаз присутствуют три обмотки, которые подсоединяются к одноименным фазам в сети или устройстве. Между обмотками находится вращающийся ротор Р, который приводит в движение диск фазоуказателя Д.
На практике, после подсоединения к зажимам фазоуказателя соответствующих проводов, работник нажимает кнопку К, которая замыкает цепь обмоток. В зависимости от порядка чередования фаз, диск Д начнет вращаться по часовой или против часовой стрелки.
На самом приборе имеется стрелка, показывающая прямое чередование. Если при нажатии кнопки диск вращается в том же направлении, что и показано стрелкой, то эта трехфазная нагрузка имеет прямое чередование. Если диск начнет крутиться в противоположную от стрелки сторону, то чередование фаз обратное. Следует отметить, что этот прибор не способен определить, какая фаза на каком проводе находится, он может определить лишь порядок их чередования.
С помощью мегаомметра
Как один из способов прозвонки жил широко используется прибор для измерения сопротивления – мегаомметр.
Рис. 4: Прозвонка кабеля мегаомметром
Посмотрите на рисунок 4, для реализации такой схемы, вам понадобится отключить кабель от сети и от потребителя. При этом, с одного конца кабеля фазы поочередно соединяются с землей З, как и металлическая оболочка у бронированных кабелей. С другой стороны присоединяется мегаомметр М, один из зажимов которого заземляется, а второй поочередно подводится к каждой из фаз. На той, где мегаомметр покажет нулевое сопротивление, и будет одним проводом.
На концах одноименного провода устанавливается соответствующая маркировка. Недостатком такого способа прозвонки является большой объем трудозатрат. Так как каждая жила заземляется поочередно, после чего выполняется проверка. При этом на обоих концах кабеля должны устанавливаться ответственные сотрудники. Между ними должна обеспечиваться связь, для согласования действий и предупреждения подачи напряжения на работников.
По расцветке изоляции жил
Если в каком-либо устройстве имеется подключение разноцветными жилами, то фазировку оборудования можно выполнять по цветам. Для определения нахождения одноименных напряжений тех или иных фаз необходимо добраться до каждой жилы кабеля. Если на каждом проводе присутствует изоляция разных цветов, то сравнив их с местом присоединения к трансформатору или распедустройству, можно определить, где какая фаза находится.
Недостатком такого метода следует отметить ложную цветовую маркировку, так как производитель кабеля не всегда обеспечивает один и тот же цвет для каждой жилы на всей протяженности провода. Поэтому предварительно его все равно рекомендуется прозванивать и маркировать.
При помощи мультиметра
Для этого метода используется обычный мультиметр. Он наиболее актуален в тех ситуациях, когда необходимо включить в параллельную работу два смежных устройства и их шины расположены поблизости.
Рис. 5: фазировка мультиметром
Необходимо выполнить сравнение фазных напряжений в соседних линиях, на рисунке 5 приведен пример для фаз А и А1. Коммутационная аппаратура при этом должна быть разомкнута. Перед тем как пользоваться мультиметром, на нем выставляется класс напряжения, для линии, на которой будет производиться замер. Щупы подводятся к выводам фаз, при этом их изоляция должна обеспечивать защиту от напряжения, а на руки надеваются диэлектрические перчатки.
Если при подключении щупов к выводам A — A1 стрелка останется на нулевой отметке, то это значит, что фазы одинаковые. Если стрелка отклонится на величину линейного напряжения, вы меряете разноименные фазы.
Обрыв нуля в трехфазной сети
Обрыв нуля в трехфазной сети может произойти, как от перегрузки, так и от короткого замыкания, или же от того, что в местах соединения плохой контакт. Переходное сопротивление в каком-либо месте этого нулевого провода слишком большое или часть нулевого провода выполнена проводом меньшего сечения. Тогда в этом месте может образоваться разрыв (проводник отгорит).
В электролинии, которая расположена после обрыва, получается перекос фаз. Напряжение, которое поступает в каждую из квартир, будет зависеть от общей суммарной мощности всех электроприборов, подключенных к сети в этих квартирах. В одну часть квартир многоквартирного дома поступает повышенное напряжение, в другие квартиры – пониженное.
Для бытовой техники (любой) очень опасно повышенное напряжение. В квартирах, которые подключены с разных фаз, включение некоторых приборов при обрыве нуля будет не параллельно (на напряжение 220 В), а последовательно (на напряжение 380 В) .
Согласно закону Ома, напряжение (380 В) распределится так, что на маломощных устройствах с большим сопротивлением (компьютеры, телевизоры, DVD-плейеры) напряжение будет повышенное, а на мощных устройствах с небольшим сопротивлением (электрочайник, утюг, пылесос) – пониженное. В итоге: телевизор сгорит, а чайник не закипит.
При пониженном напряжении из строя выходит в основном техника, которая имеет электродвигатели (холодильники, вентиляторы, вытяжки, кондиционеры, стиральные машины и другие). Пусковые токи электродвигателя при понижении напряжения возрастают: мощность та же, напряжение упало, ток вырос. Электродвигатель сгорит, так как его обмотка не выдерживает увеличенный пусковой ток.
Для того чтобы защитить приборы от перепада напряжений (защита от обрыва нуля), необходимо применение специальных устройств – реле минимального и максимального напряжения. Они контролируют величину напряжения в квартире и их можно устанавливать и в квартире, и в квартирный щиток на лестничной клетке. Выходное напряжение они не стабилизируют, но, отключив напряжение, спасут бытовую технику. При недопустимых отклонениях напряжения реле срабатывает и отключает квартиру от электросети.
По начальному состоянию контактов
Замкнутое, разомкнутое, переключающимися контактами
По типу управляющего сигнала
Установка реле напряжения — защита от обрыва нуля. Что такое реле напряжения. Это — устройство защиты приборов, от перепадов напряжения, и предназначено (служит, используются) для автоматического отключения напряжения, при его изменении в аварийный предел, в результате обрыва нуля или других непредвиденных аварийных моментах. И автоматического включения, через заданный промежуток времени, после нормализации напряжения. Реле напряжения позволяет защитить электроприборы подключенные к электросети от опасных для них перепадов напряжения. При всех недопустимых изменениях напряжения (снижении или повышении, как резком так и постепенном), реле напряжения. отключит электроприборы от сети до тех пор, пока напряжение в сети не вернется в допустимые пределы.
Пару случаев из жизни:
1. Электрики ремонтировали ввод в подъезд. И во время ремонта на несколько секунд был отключен рабочий ноль. Произошло очень неприятное. Вернувшись домой вечером, люди обнаружили, что у них погорели телевизоры, зарядки, и т.п. — то, что у нас постоянно включено в розетки. Хорошо, что ещё не произошел пожар.
2. Пришёл электромонтер по вызову, жалоба — плавает напряжение. Меряет напряжение (всё выключено) — почти 300 вольт. Затем при включении лампы накаливания напряжение падает до 70В… Оказалось, в этажном щитке выгорел болт, на который приходит ноль. Произошел обрыв нуля, перекос фаз, напряжения пошли вразнос. Заменил болт, восстановил контакт, напряжение нормализовалось.
Как видно, такие проблемы происходят из-за неправильных действий «электриков» либо из-за самопроизвольного обрыва (отгорания) нулевого провода в старом жилом фонде.
В этой статье рассказывается подробно, почему такое бывает и как с этим бороться.
Трехфазный асинхронный двигатель с короткозамкнутым ротором
Асинхронный двигатель с короткозамкнутым ротором
— это асинхронный электродвигатель, у которого ротор выполнен с короткозамкнутой обмоткой в виде беличьей клетки .
Конструкция асинхронного электродвигателя
Трехфазный асинхронный электродвигатель, как и любой электродвигатель, состоит из двух основных частей — статора и ротора. Статор — неподвижная часть, ротор — вращающаяся часть. Ротор размещается внутри статора. Между ротором и статором имеется небольшое расстояние, называемое воздушным зазором, обычно 0,5-2 мм.
Ротор асинхронного двигателя
состоит из корпуса и сердечника с обмоткой. Сердечник статора собирается из тонколистовой технической стали толщиной обычно 0,5 мм, покрытой изоляционным лаком. Шихтованная конструкция сердечника способствует значительному снижению вихревых токов, возникающих в процессе перемагничивания сердечника вращающимся магнитным полем. Обмотки статора располагаются в пазах сердечника.
Корпус и сердечник статора асинхронного электродвигателя
Конструкция шихтованного сердечника асинхронного двигателя
состоит из сердечника с короткозамкнутой обмоткой и вала. Сердечник ротора тоже имеет шихтованную конструкцию. При этом листы ротора не покрыты лаком, так как ток имеет небольшую частоту и оксидной пленки достаточно для ограничения вихревых токов.
Принцип работы. Вращающееся магнитное поле
Принцип действия трехфазного асинхронного электродвигателя основан на способности трехфазной обмотки при включении ее в сеть трехфазного тока создавать вращающееся магнитное поле.
Вращающееся магнитное поле — это основная концепция электрических двигателей и генераторов.
Вращающееся магнитное поле асинхронного электродвигателя
Частота вращения этого поля, или синхронная частота вращения прямо пропорциональна частоте переменного тока f1 и обратно пропорциональна числу пар полюсов р трехфазной обмотки.
- где n1 – частота вращения магнитного поля статора, об/мин,
- f1 – частота переменного тока, Гц,
- p – число пар полюсов
Концепция вращающегося магнитного поля
Чтобы понять феномен вращающегося магнитного поля лучше, рассмотрим упрощенную трехфазную обмотку с тремя витками. Ток текущий по проводнику создает магнитное поле вокруг него. На рисунке ниже показано поле создаваемое трехфазным переменным током в конкретный момент времени
Магнитное поле прямого проводника с постоянным током
Перекос фаз: определение, причины его возникновения и способы защиты
В однофазном режиме значение напряжения должно составлять 220 вольт, а при трёхфазном — 380 вольт. Но в реальности эти числа практически не встречаются.
Поэтому проверив значение напряжения в розетке, можно наглядно убедиться в существовании перекоса фаз.
Чтобы приблизить значение напряжения к стандартным значениям, необходимо понимать, что подразумевается под словосочетанием «перекос фаз», его причинами и возможными способами устранения.
- Суть понятия
- Причины возникновения
- Способы защиты
- Последствия перекоса
Фаза — это электрическая цепь с некоторым значением синусоидальной электродвижущей силы.
Трёхфазная цепь, в свою очередь, состоит из трёх электрических цепей, которые владеют синусоидальной электродвижущей силой с одинаковой амплитудой и частотой тока.
Трёхфазная сеть состоит из трёх синусоидальных токов или напряжений, которые имеют одну частоту и сдвинуты по фазе на угол, равный 120 градусам.
Если потребителей электрической энергии подключить к фазам сети неравномерно — например, большинство сосредоточить в одной, а в двух других их будет гораздо меньше — это приведёт к асимметрии напряжения. При этом в трёхфазных четырёхпроводных сетях несимметричность параметров будет менее заметна, так как нулевой провод выравнивает неравномерность напряжения по фазам.
Причины возникновения
Нарушение симметричности напряжений в трёхфазной цепи — нежелательная ситуация. Поэтому для того чтобы её устранить, необходимо понять, почему она может возникнуть. Причины перекоса фаз в трёхфазной сети сводятся к основным трём обстоятельствам:
- неравномерное группирование потребителей;
- отсоединение нулевого провода;
- замыкание фазного провода на землю.
При неправильном распределении потребителей в трёхфазной трёхпроводной цепи, напряжение на них будет существенно отличаться. Потребители, обладающие наименьшим сопротивлением, окажутся под повышенным напряжением. Токоприёмники с большим значением сопротивления будут иметь напряжение, не достигающее оптимального значения.
На источниках электроэнергии неравномерное распределение напряжения по фазам скажется в виде увеличенного потребления энергии, повреждений изоляции, износа, сокращение срока службы. При использовании автономного дизельного генератора увеличится расход топлива и охлаждающего вещества.
Снижение качества электрической изоляции для потребителей чревато такими последствиями:
- повреждение, поломка бытовых приборов или электрической проводки;
- возникновение пожара;
- получение травм;
- выход из строя электроприборов.
Способы защиты
Устранить нежелательное явление перекоса можно с помощью организационных мероприятий и установкой защитной аппаратуры.
К организационным мероприятиям относится правильное распределение нагрузки по всем фазам с учётом мощности. Недостатком является тот факт, что при всём желании проектировщика произвести очень точное размещение, особенно при подключении квартир, домов, невозможно.
Защитная аппаратура, которую можно установить:
- Трёхфазный автоматический выключатель.
- Трёхфазный стабилизатор напряжения.
- Реле контроля фаз. Особенно целесообразно использовать реле совместно со стабилизаторами напряжения.
- Симметрирующие трансформаторы. По строению они отличаются от силовых тем, что имеют дополнительную обмотку, которая включается между заземлением средней точки и нулём.
Недостатки трёхфазных стабилизаторов:
- излишний расход электроэнергии;
- низкая надёжность работы из-за частой смены деталей;
- принцип работы, способствующий появлению перекоса фаз.
Последствия перекоса
Наиболее просто обнаружить неравномерность напряжения даже без вольтметра в быту. При его пониженном значении бытовые приборы могут не включаться, осветительные приборы будут гореть очень тускло.
Последствия неравномерного распределения нагрузки:
- ухудшение качества электроэнергии;
- появление уравнительных токов, из-за которых потери электроэнергии увеличиваются;
- неэффективная работа электрооборудования, снижение качества электрической изоляции и, как следствие, уменьшение срока службы аппаратуры.
Перекос фаз — явление крайне нежелательное, но, к сожалению, довольно распространённое при работе электрооборудования. Полностью искоренить его почти невозможно. Поэтому необходимо следить, чтобы отклонения значения напряжений всегда находились в допустимых пределах. Это обеспечит длительный срок службы электроприборов и сохранит здоровье и жизнь обслуживающему персоналу.
