Можно ли использовать пластиковые трубы для газа

Преимущества пластика

В последнее время большой популярностью пользуется коммуникационное оборудование для газа из пластика. Сам материал был изобретен относительно не так уж давно, а в сфере строительства и ремонтных работах использовать стали его еще позже. Однако сейчас он пользуется спросом, так как обладает преимуществами, сравнительно с аналогами из металла.

Во-первых, трубы, сделанные из него, не подвержены коррозии, являющейся главным слабым местом железных изделий. Пластиковые трубы для газопровода не нуждаются в дополнительной защите и изоляции еще и потому, что не проводят ток, являются устойчивыми к негативному влиянию окружающей среды, различного рода органических и химических агрессивных веществ. Кроме того, они не нуждаются в катодной защите.

Во-вторых, пластиковая газовая труба успешно функционирует даже при частой смене температурного режима, но не в экстремальных условиях.

Кроме того, такая труба весьма долговечна и прочна, что обеспечивается однородной структурой и эксплуатационными характеристиками самого материала. Гарантийный срок использования достигает 50 лет.

Газовые трубы из пластика удобны и просты в монтаже, их легко транспортировать к месту проведения работ

Еще один их плюс – универсальность. Благодаря пластичности, трубы можно применять при строительстве газопроводов самого сложного устройства и в самых труднодоступных местах, неблагоприятных природных условиях.

Как происходит соединение труб?

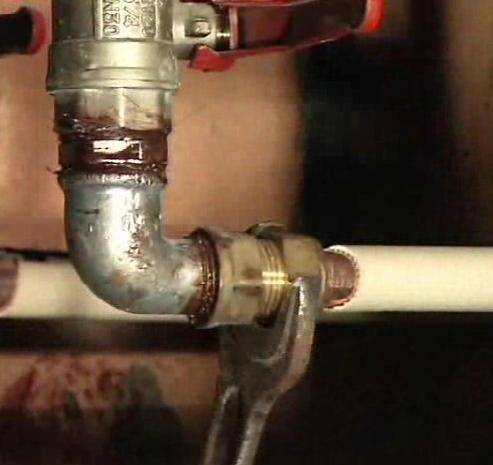

При монтаже металлополимерных труб необходимо правильно стыковать их между собой.

Для этой цели используют специальные соединительные узлы такие, как:

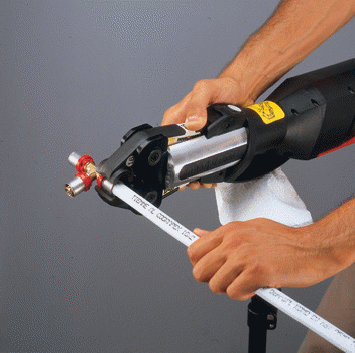

  1. Пресс-фитинги.
  2. Резьбовые фитинги.

Последний вариант характеризуется простотой применения. Для стыковки труб через резьбовой фитинг с уплотнительным кольцом нет необходимости применять специальный инструментарий. Однако данный метод соединения не подходит для обустройства газопроводов. В местах стыка труб со временем снижается уровень герметичности. Поэтому высока вероятность возникновения утечки газа.

Лучше всего монтировать газопровод посредством узлов, созданных пресс-фитингами. Такие соединения отличаются большим уровнем надежности. Они представляют собой неразъемные конструкции. Для их создания нужно использовать особый пресс-инструментарий.

Монтаж

При монтаже пластиковых газовых труб нужно учитывать ряд нюансов:

  1. Из-за теплового расширения нужно точно подобрать место установки компенсаторов.
  2. Избегать множества изгибов, мест стыковки отдельных элементов.
  3. Прокладывать трубки вдали от источников открытого пламени.
  4. Если нужно проложить трубопровод под землей, желательно сделать дополнительную изоляцию. Для этого можно использовать бетонный канал или дополнительную пластиковую трубу.
  5. При демонтаже старой системы нужно изготавливать магистраль из одного материала. Это позволит добиться высокого показателя прочности, максимального срока эксплуатации.
  6. Желательно убрать трубы с открытого места из-за низкой устойчивости материала к механическим воздействиям.
  7. Крепления к трубопроводу на вертикальных поверхностях нужно устанавливать не дальше чем на расстоянии 2 метра друг от друга.

Для создания герметичных соединений требуется использовать специальный паяльник. В его комплекте есть насадки разных диаметров, на которые надеваются трубы, муфты, запорные краны. После нагревания детали соединяются вместе. Останется дождаться остывания пластика, выполнить пробный запуск системы. Во время проверки нужно внимательно осмотреть места соединения отдельных элементов трубопровода на наличие протечек.

Людям привычно видеть, что газопроводы изготовлены из металла, но этот материал постепенно уступает место пластику. Полиэтиленовые, полипропиленовые трубы незначительно уступают металлу по технических характеристикам, но стоят дешевле.

Классификация пластиковых трубопроводов

При строительстве газопроводов сегодня  используются 3 вида пластиковых труб:

  1. металлополимерные трубы,
  2. полиэтиленовые трубы,
  3. полипропиленовые трубы.

Для изготовления трубопроводов чаще используется полипропилен или полиэтилен. Эти виды полимеров маркируются производителями зависимо от технических характеристик.

Полиэтиленовая труба для газа представляет собой полимерное изделие для транспортировки горючих газообразных веществ, изготовленное посредством непрерывной экструзии из ПНД – полиэтилена низкого давления.

Маркировка труб из полиэтилена:

  • ПЭ-80 — обозначается желтой полосой;
  • ПЭ-100 — маркируется оранжевой полосой.

Полиэтиленовая газовая труба применима для газов и летучих веществ. Удобна для организации газопроводов в рамках ЖК, кварталов, населенных пунктов и за городом.

Маркировка труб из полипропилена:

  • PN10 — выдерживают давление до 10 атмосфер;
  • PN16 — максимально допустимое давление 16 атмосфер;
  • PN20 — выдерживают давление до 20 атмосфер;
  • PN25 — максимально допустимое давление 25 атмосфер.

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

  • потолки высотой не менее 220 см;
  • наличие вентиляционного проема или окна с вентилятором;
  • зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

  • впотолка более 2 м 20 см;
  • наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
  • под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

  • с фильтрацией и рециркуляцией воздуха;
  • с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

  • оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
  • настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
  • вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Как выбрать тип газопровода

Типов индивидуального газопровода два: надземная и подземная трасса. В каждом варианте газопровод подключается своим способом, распределение газа по дому, помещениям и этажам проводится одинаково: необходимо только соблюдать требования и нормы снип. Стоимость работ зависит от выбранного подключения газа: подземные газовые трубы в частном доме нормативы монтажа которых описаны в вышеуказанных снип, укладывать намного дороже из-за больших объемов земляных работ – примерно на 50-60%. Однако это решение считается более надежным из-за следующих моментов:

  1. Подземная трасса газа больше защищена от окружающей среды – температурных перепадов, влаги и ветра, а механически повредить такой трубопровод почти невозможно, что по совокупности условий делает срок эксплуатации труб газа намного больше, чем при наземной укладке.

Прокладка подземного газопровода

  1. Достоинство наземного газопровода – низкая стоимость. Кроме того, состав грунта на участке газопровода может быть таким, что металл в земле начнет быстро ржаветь и разрушаться, чего не будет при прокладке труб на поверхности. И последнее преимущество: при большой протяженности труб газа их дешевле протянуть все-таки по воздуху, а не рыть для них траншеи, утеплять и защищать от агрессивных влияний.

Надземная транспортировка газа по трубам

Где и как монтируются полимеры

Какие полимеры разрешены

Полиэтиленовые газовые трубы на данный момент лидируют среди полимеров на рынке газоснабжения, цена на них доступна. Толстостенные полиэтиленовые трубы для газа могут использоваться в линиях 3, а в некоторых случаях даже 2 категории.

Разводка из полиэтилена по дому также вполне допустима. Данный материал не вступает в реакцию с транспортируемой смесью и не боится внешнего воздействия химически активных веществ.

Полиэтилен для магистральных линий.

Но полиэтиленовые трубы для газа имеют несколько существенных ограничений. В частности эти конструкции не рекомендуется использовать, если существует вероятность понижения температуры, ниже -25ºС. Кроме того данный материал боится воздействия ультрафиолетовых лучей, поэтому на солнце такие трубы монтироваться не могут.

Полипропиленовые газовые трубы.

Их прочности вполне достаточно для прокладки открытым способом по квартире, они имеют самую высокую устойчивость к любым химически активным веществам. Полипропиленовые трубы для газа не боятся солнечных лучей и легко стыкуются.

Советы по монтажу

Как говорилось ранее трубы ПНД для газа (ПНД – полиэтилен низкого давления) боятся солнца, обладают малым весом, высокой эластичностью и ограничениями в температурном режиме. Это обуславливает скрытый подземный или внутри стен монтаж конструкций.

Стыковка мягких линий.

Причем под землей такие линии укладываются, только с утеплением, их нельзя размещать в бетонных коробах или оборудованных штольнях, так как в случае утечки, велика вероятность взрыва. В случае же прокладки в стенах следует учитывать коэффициент теплового расширения, которому подвержен данный материал. Линии оборудуются мягкой теплоизоляцией.

При монтаже, учитывайте тот факт, что чем меньше в конструкции будет различных соединительных узлов или переходов, тем стабильней будет давление, следовательно, значительно снижаются энергозатраты на транспортировку. ПНД системы могут соединяться посредством обжимных фитингов или свариваться встык.

Обжимные фитинги подходят только для транспортировки жидкостей, полиэтиленовые газовые трубы могут соединяться исключительно сваркой встык, маркируются они желтым цветом.

Соединение полипропиленовых изделий.

Полипропиленовые трубы для газоснабжения стыкуются традиционным для них способом, с использованием специального паяльника. В соответствии с диаметром изделий подбираются и устанавливаются на паяльник насадки соответствующего размера.

После чего, труба и фитинг надеваются с двух сторон на эти насадки. В течение нескольких секунд происходит разогрев, далее детали соединяются до упора. Не забудьте, что после стыковки, соединение нужно выдержать в неподвижном статическом положении 5 – 7 секунд.

Систему можно запускать в эксплуатацию уже через 20 минут. В случае если разводка делается открытым способом по стене, то крепить ее нужно с интервалом не реже 50 см.

Опрессовка металлопластиковой трубы.

Металлопластиковые линии монтируются только закрытым способом. Это очень удобно, если, допустим, делается евроремонт. Прочный, эластичный материал имеет малый коэффициент теплового расширения, поэтому его можно смело замуровывать в стены.

Этими же трубами удобно обустраивать линии между близко стоящими зданиями в частном строительстве. Бросить ветку из дома в летнюю кухню можно именно с помощью металлопластиковой трубы.

Что же касается соединения металлопластиковых линий, то инструкция разрешает монтаж только пресс фитингами. Труба, при этом, вставляется до упора в обжимную гильзу и обжимается с помощью специального инструмента. Все подобные соединительные системы не рассчитаны на демонтаж, они монтируются стационарно.

Мягкие шланги для газового хозяйства.

На видео в этой статье показаны некоторые моменты, связанные с пластиковыми трубами.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВтДиаметр трубы дымохода, мм
24120
30130
40170
60190
80220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

  • высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
  • на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
  • на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
  • флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
  • если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Основные причины переноса

Размещение газового трубопровода в многоквартирных и индивидуальных домах предусматривают на этапе проектирования, выбирая для этого оптимальный вариант. Обычно газопроводный стояк проходит недалеко от окон с таким расчетом, чтобы обеспечить проветривание зоны рядом с газовой плитой. В то же время газовый отвод не должен располагаться на слишком большом удалении от водопровода — это приведет к неудобствам при установке кухонного гарнитура.

Из приведенной нормы следует, что гибкую подводку большей длины использовать запрещено и при превышении нормированного расстояния между отсекающим краном и газопотребляющей установкой его придется компенсировать удлинением стальной трубы.

Если собственнику необходимо перенести газовую трубу, чаще всего он делает это по следующим причинам:

  • Установка нового взамен старого или дополнительного оборудования. Если в помещении устанавливается водонагревательная колонка (к примеру, в ванной комнате квартиры), для подачи газа придется протягивать трубу из кухни в другую комнату. Аналогичная ситуация может возникнуть и в индивидуальном коттедже при размещении новых или дополнительных приборов: газовых котла, варочных плит, колонок.
  • Одна из распространенных причин переноса связана с нормативными требованиями, к примеру, если у потребителя ранее была установлена плита с одним входом, то при размещении отдельных варочной панели и духового шкафа каждому прибору понадобится своя подводка. Чтобы обеспечить два входа, придется менять конфигурацию трубы с врезанием подсоединительных фитингов и выполнением операций, равнозначных переносу.

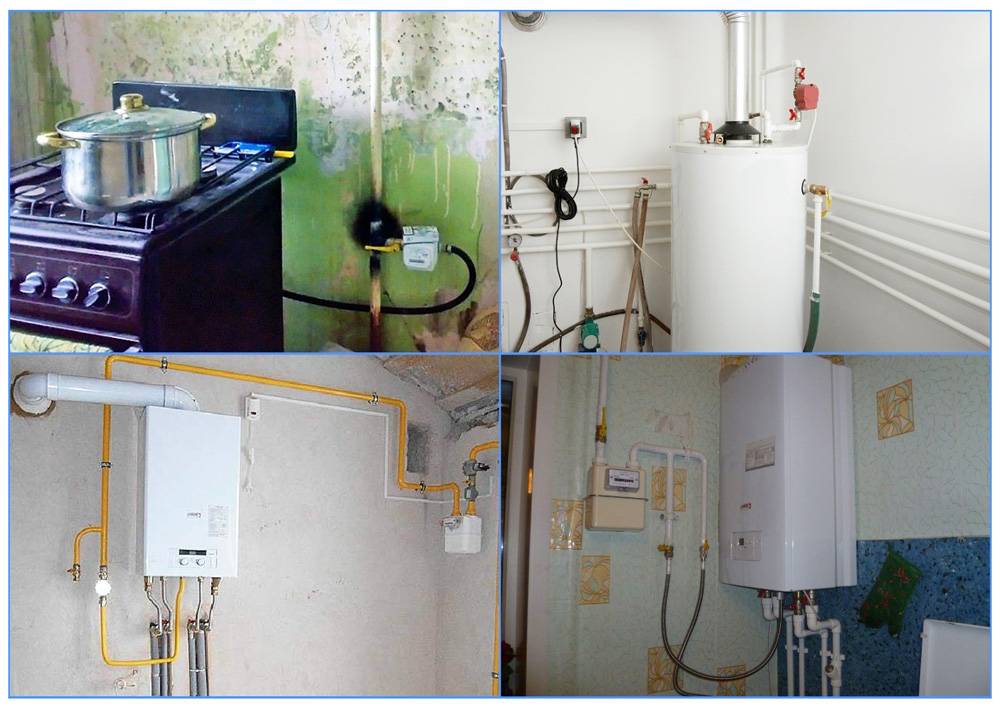

Рис. 2 Способы подключения газопотребляющего оборудования

  • Перепланировка. Газовую плиту переносят, если по каким-либо причинам меняют план кухни, сносят или достраивают перегородки, увеличивают кухонную площадь за счет присоединения к ней балкона или лоджии. При реализации последнего варианта плиту иногда выносят на утепленный балкон, подводя к ней трубопровод (вариант не слишком приемлемый с точки зрения законности и норм безопасности).
  • Перенос плиты. Иногда решения проектировщиков по размещению газопровода не всегда совпадают с видением собственников обустройства кухонного пространства, к примеру, они задумали сделать зону готовки посередине большой кухни. В этом случае газопроводные трубы приходится переносить или прятать для обеспечения удобной эстетичной подводки газа к варочной панели.
  • Приобретение кухонного гарнитура со встроенным газовым оборудованием. Газопроводный стояк во всех городских квартирах рассчитан на подключение одной плиты в определенном месте, если хозяева приобретают встроенные в кухонную мебель приборы для готовки, с большой вероятностью стандартное положение отвода стояка к ним не подойдет — его придется переносить.
  • Для повышения эстетичности внешнего вида. Газопроводные трубы из низкоуглеродистой стали, окрашенные светлой краской, которая со временем становится желтой, портят вид многих современных кухонь, где хозяева хотят добиться высокой декоративности. Если не удается спрятать газопровод в верхних шкафах кухонного гарнитура, рассматривают один из редких вариантов помещения труб в штробы (каналы) стен под легкосъемные декоративные панели.
  • Смена месторасположения газового счетчика. Газовый счетчик — довольно объемный прибор, занимающий немало места на стене. Если он создает неудобства или слишком явно нарушает эстетичный внешний вид кухни, не представляется возможным поместить прибор в кухонном навесном шкафчике, рассматривают варианты его переноса в иное место (обычно вниз) вместе с трубной подводкой.

Рис. 3 Напорные характеристики газопроводов разного назначения по СНиП 2.04.08-87

Как спрятать газовую трубу на кухне – различные законные варианты. Возможно, что после переноса газовой трубы, вы захотите ее спрятать или как-то обыграть в интерьере, в этом случае, рекомендуем почитать отдельную статью про различные варианты декорирования газовой трубы.

Характеристики

Технические характеристики материала обуславливают сферы его применения. При изготовлении газопровода можно использовать разные виды пластиковых труб. Каждый из них имеет свои технические характеристики.

Параметры металлопластика:

  1. Высокая химическая стойкость.
  2. Материал не подвержен окислению.
  3. Максимальная температура теплоносителя — до 95 градусов.
  4. Максимально допустимое давление — до 25 бар. Если температура высокая, допустимое давление снижается до 10 бар.
  5. Толщина металлического слоя, между пластиком — до 0,3 мм.

Характеристики полиэтилена:

  • наружный диаметр трубок — 10–110 мм;
  • максимальная температура теплоносителя — до 95 градусов;
  • при высокой температуре максимальное давление — до 10 бар.

Параметры полипропилена:

  • максимальная температура теплоносителя — 90 градусов;
  • допустимое давление при максимальной температуре — до 10 бар.

Полипропиленовые трубы могут выдерживать кратковременные перегревы до 110 градусов.

Диаметр пластиковых труб

№5. Трубы для газопровода из полиэтилена низкого давления (ПНД)

Трубы из ПНД в последнее время пользуются не меньшим спросом, чем стальные. Необходимо отметить сразу, что словосочетание «низкое давление», которое фигурирует в названии материала, относится к особенностям производства труб, а не к условиям эксплуатации газопровода. Есть полиэтиленовые трубы, которые выдерживают давление до 1,2 МПа. Что же заставляет нас отказываться от проверенного варианта со стальными трубами и использовать полимерные? Ответ на этот вопрос кроется в преимуществах материала.

Основные плюсы полиэтиленовых газовых труб:

  • небольшой вес;
  • быстрый и более простой монтаж без использования сложного дорогостоящего оборудования, требующего наличия особых навыков;
  • прочность, пластичность и гибкость позволяют достаточно просто обходить возможные препятствия на пути газопровода. Максимально допустимый радиус изгиба – 25 радиусов трубы. Гибкость позволяет трубопроводу оставаться целостным при небольших подвижках грунта;
  • возможность выдерживать давление до 1,2 МПа, так что такие трубы могут использоваться практически на всех участках газопровода;
  • устойчивость к коррозии, способность выдерживать воздействие агрессивных веществ;
  • высокая пропускная способность, так как внутренняя поверхность трубы гладкая. При таком же диаметре, как у стальной трубы, полиэтиленовая будет иметь пропускную способность примерно на 30% выше;
  • трубы из ПНД выпускают большой длины, что позволяет обойтись меньшим количеством соединений, за счет чего достигается целостность и надежность конструкции;
  • полимерные материалы не проводят блуждающий ток;
  • невысокая стоимость, если сравнивать со стальными или медными аналогами;
  • долговечность не менее 50 лет, а при соблюдении всех условий до 80-90 лет.

Минусы также есть:

  • полиэтиленовые трубы нельзя использовать в районах, где температура опускается ниже -450С. Такой газопровод располагают на глубине не менее 1 м, при зимних температурах в -400С глубина увеличивается до 1,4 м, а в некоторых случаях прокладка труб из ПНД и вовсе невозможна. При низких температурах эксплуатационные качества могут ухудшаться, а долговечность – снижаться;
  • не подходят трубы также для сейсмически активных районов;
  • давление более 1,2 МПа трубы из ПНД не выдержит – тут поможет только толстостенная сталь;
  • чувствительность к ультрафиолетовым лучам не позволяет осуществлять надземную прокладку – полиэтиленовые трубы подходят только для монтажа под землей;
  • из-за повышенного уровня горючести полиэтилена такие трубы не рекомендуют использовать в помещениях. Уже при +800С материал имеет свойство деформироваться и разрушаться;
  • трубы из ПНД не подходят для прокладки газопровода в коллекторах и тоннелях. В таких местах используют стальной аналог;
  • при пересечении газопровода с автодорогами и прочими коммуникациями трубы необходимо прятать в металлический футляр.

Для монтажа газопровода внутри помещения полиэтиленовые трубы лучше не использовать, а вот для подземной прокладки они применяются все чаще.

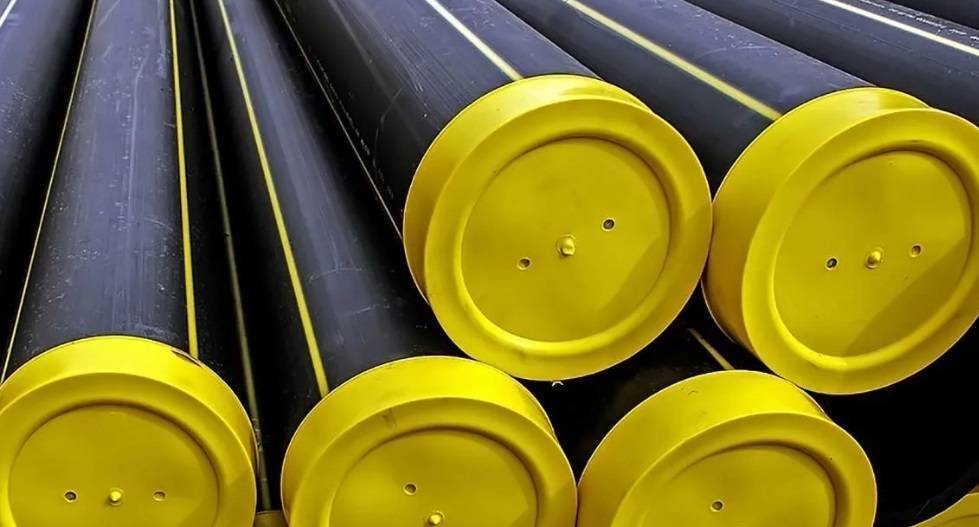

Для производства труб используются специальные трубные марки полиэтилена:

  • ПЭ 80 – трубы черного цвета с желтыми вставками, выдерживают давление до 0,3-0,6 МПа;
  • ПЭ 100 – трубы с голубой полоской, выдерживают давление до 1,2 МПа. При их монтаже прилагаются более серьезные усилия, так как материал приходится нагревать до более высоких температур, зато качество соединения в этом случае на высоте.

Диаметр труб из ПНД может колебаться от 20 до 630 мм и более, используются даже трубы с диаметром 1200 мм. При выборе в расчет также стоит принимать такой показатель, как SDR – это отношение диаметра к толщине стенки. Чем это значение меньше, тем толще стенки и тем более прочное перед нами изделие. SDR колеблется от 9 до 26.

Соединение полиэтиленовых труб выполняется одним из следующих способов:

  • сварка встык. Края отдельных элементов разогреваются специальным паяльником до достижения вязкой консистенции, которая позволяет спокойно соединить две трубы в одну;
  • электромуфтовая сварка предполагает монтаж краев трубы в специальную муфту, к которой подается напряжение, за счет которого происходит нагрев и соединение двух отрезков. Такое соединение получается более прочным, чем сама труба и выдерживает давление в 16 МПа.

При индивидуальном подключении к сети будет достаточно сварки встык, а если проходит, например, газификация целого района, то лучше использовать электромуфтовую сварку – она более надежная и герметичная.

Для соединения участка стального и полиэтиленового газопровода используют специальные элементы, одна сторона которого приваривается к стали, а вторая – к полиэтилену.

Перенос газовой трубы — нормативы, согласование, этапы проведения работ

При прокладке газопроводной магистрали внутри помещений квартир и индивидуальных домов используют трубопровод из стали, обычно проходящий по поверхности стен. Иногда собственник сталкивается с неудобствами при размещении мебели, оборудования, перепланировках, связанными с прохождением трубопровода — в этом случае становится актуальным перенос газовой трубы.

Задачу переноса газопроводящих труб не так просто осуществить своими силами — в подавляющем большинстве случаев при монтаже стального трубопровода применяется сварное соединение. Также в связи с повышенной опасностью использования газа в жилых многоквартирных домах понадобятся разрешительные документы на перенос участка магистрали с последующим проведением необходимых работ специальными службами.

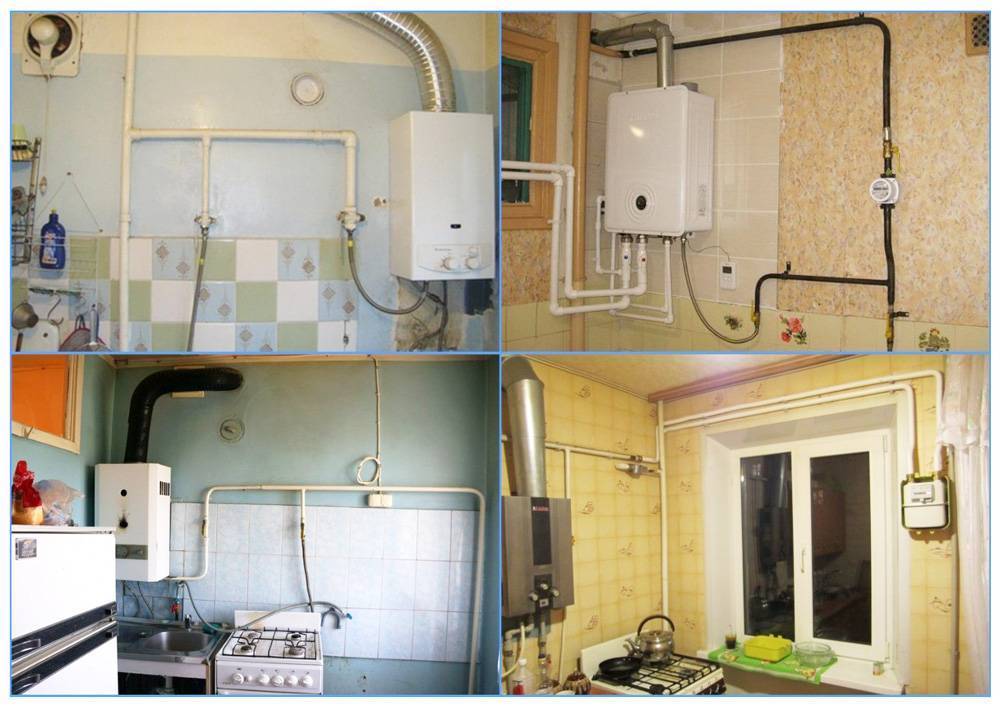

Рис. 1 Варианты размещения перенесенных газоподающих труб

  1. Основные причины переноса
  2. Нормативные акты и требования
  3. Газоснабжение жилых зданий
  4. Согласование и документы на перенос газовой трубы
  5. Перенос газовой трубы — основные этапы

Марки

Для изготовления трубопроводов чаще используется полипропилен или полиэтилен. Эти виды полимеров маркируются производителями зависимо от технических характеристик.

Маркировка полиэтилена:

  • ПЭ-80 — обозначается желтой полосой;
  • ПЭ-100 — маркируется оранжевой полосой.

Маркировка полипропилена:

  1. PN10 — выдерживают давление до 10 атмосфер. Подходят для изготовления трубопроводов холодного водоснабжения из-за максимально допустимой температуры 45 градусов по Цельсию.
  2. PN16 — максимально допустимое давление 16 атмосфер. Рабочая температура теплоносителя не должна превышать 60 градусов.
  3. PN20 — трубы с такой маркировкой выдерживают давление до 20 атмосфер. Они подходят для сборки контуров отопления, систем холодного, горячего водоснабжения.
  4. PN25 — изделия из этого материала выдерживают давление до 25 атмосфер, температуру до 95 градусов. Считаются лучшими при изготовлении трубопроводов для отопления, центрального водоснабжения.

Прокладка газовых труб в частном доме: основные нормативы

Газификация частных домов должна начинаться с уведомления местной газовой службы о предстоящих ремонтных работах. Соответствующие организации обязаны предоставить техническое условие, которое будет определять порядок прокладки газопровода. По завершении технического согласования разрабатывается индивидуальный проект газификации участка. Ордер на разрешение прокладки газопровода также должен быть выдан представителями автомобильной инспекции (ГИБДД).

Если какое-то количество домов в местности уже газифицированы и требуется только подключение газовых труб на одном участке к основной системе, то в службе должны предоставить информацию о рабочем давлении газа в магистрали. От того, какое давление поддерживается в основных трубах, будет зависеть выбор труб для газа в доме.

В зависимости от того, какой источник газа был выбран для снабжения участка, система газоснабжения может быть автономной или центральной. Газопроводы для частных домов подразделяются на наземные и подземные. Процедура монтажа и установки газовых коммуникаций на участке достаточно проста и требует гораздо меньше времени, чем непосредственно получение разрешения на реализацию проекта по газификации.

Подвод газа в частный дом осуществляется через редуктор для понижения давления

Прокладка газопровода имеет следующие этапы:

  • укладка линии газовых труб от распределительного участка к дому (если необходимо, делается врезка в газопроводную магистраль);
  • ввод трубопровода в дом через шкаф с редуктором, понижающим давление;
  • монтаж разводки труб в помещениях (котельной, кухне);
  • выполнение пуско-накладки оборудования, сдача-приёмка системы, проверка работоспособности газовой плиты и колонки (обычно данный этап производится в присутствии технических инспекторов).

Общие требования по структуре газопровода в частном доме включают в себя те же пункты, что и нормы прокладки газовых труб в квартире и на кухне. Выполнение монтажных работ при проведении газопровода к дому должно соответствовать следующим правилам:

  1. Глубина прокладки газовых труб на участке составляет не менее 1,25 м и не более 1,75-2 м.
  2. Участок ввода трубопровода в строение имеет меньшую глубину: от 0,75 до 1-1,25 м.
  3. Если планируется транспортировка сжиженного газа, газопровод следует укладывать на глубину ниже промерзания почвы (учитываются климатические особенности региона). Ввод трубы в дом осуществляется в таком случае через фундамент.
  4. Если в частном доме устанавливается газовый котел, площадь помещения на одну единицу оборудования составляет 7,5 м2. Соответственно, две газовых колонки или котла требуют площадь 15 м2.
  5. Котлы и колонки мощностью до 60 кВт устанавливаются в помещениях, в которых высота от пола до потолка не менее 2,4 м.

Если требуется установка автономного источника газа на даче или на участке частного дома, следует обращать внимание на специфические нормативы безопасности. Они обеспечат нормальную работу плиты, колонки и нагревательной системы

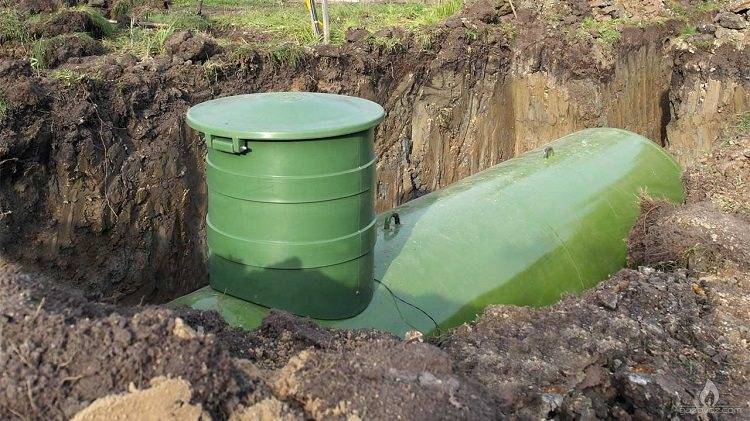

Установка резервуара для сжиженного газа на участке проводится согласно требованиям СНиП

Расстояние от резервуара со сжиженным газом под землей до скважины не должно составлять менее 15 м. Котлован для ёмкости выкапывается на расстоянии от дома как минимум в 10 м. Хозяйственные постройки могут находиться не ближе, чем в 7-8 метрах от накопителя. Объём резервуара будет зависеть от количества устройств потребления газа (плиты, колонки) и от общей площади отопления. Чаще всего в хозяйстве применяются резервуары объемом от 2,7 м3 до 6,4 м3. Модели емкостей с объемом в 6,4 м3 оптимальны для снабжения газом крупных построек: общая площадь отапливаемых помещений в доме может составлять до 300 м2.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
