Плинтусная система отопления: распространение тепла от уровня пола создает комфортный микроклимат

Какие бывают схемы отопления частного дома

Варианта два:

  1. Одноконтурная.
  2. Двухконтурная схема.

Газовые котлы от различных производителей имеют совершенно разные устройства и даже принцип работы. Автоматика для газовых котлов отопления может самостоятельно регулировать работу системы отопления, тем самым экономя электричество. О том, что из себя представляет автоматика и как она работает, читайте на нашем сайте.

О неисправностях, которые могут возникнуть при использовании газового котла Феролли, читайте тут. Шифры ошибок и ремонт прибора.

А здесь https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/sxema-podklyucheniya-teplogo-pola.html подробная схема подключения теплого водяного пола. Варианты для квартир и частных домов.

Одноконтурная

Одноконтурная схема только греет дом. Она простая и недорогая. Подойдёт для дома до 100м2. В систему входит:

  • одноконтурный котёл;
  • однотрубная разводка;
  • радиаторы.


Одноконтурный газовый котел

Однотрубную систему можно усовершенствовать двухтрубной разводкой, насосом и вентилями на радиаторах для регулирования температуры.

Если нужно, чтобы отопление грело воду, нужно либо делать двухконтурную систему, либо две одноконтурные. Второй вариант хорош тем, что летом можно греть воду не повышая температуру в доме, для этого потребуется всего четверть мощности котла.

Двухконтурная

Двухконтурная система греет и воздух в доме, и воду для бытовых нужд. Нежелательно использовать жёсткую воду из скважины, т.к. от неё быстро образуется накипь на деталях обогревателя. Продумывать, сколько будет контуров нужно ещё до покупки котла – для каждой системы свой агрегат.

Что такое плинтусная система отопления?

Сама идея теплых плинтусов не отличается новизной, но не применялась из-за сложности реализации и дороговизны оборудования. Развитие технологий дало возможность упростить монтаж и значительно снизить стоимость приборов.

Главное отличие – измененная форма батареи, которая превратилась в длинный невысокий обогреватель, располагаемый по периметру помещения. Чаще всего плинтусное отопление размещается на полу, чтобы теплый воздух поднимался вверх, обогревая комнаты. По своему типу тепловая система напоминает обычную однотрубную схему разводки с последовательным или параллельным подключением.

Удобство отопительных приборов хозяин может оценить при панорамном остеклении помещений – расположение плинтусов ниже рам делает обогревательную систему незаметной, при этом не снижается функциональность магистрали.

Области применения

Теплые плинтусы хорошо встраиваются в любую отопительную систему и используются:

  • в частных домах из дерева;
  • в загородных коттеджах;
  • на дачах сезонного или круглогодичного проживания;
  • для прогрева открытых застекленных помещений – балконов, лоджий;
  • при отоплении квартир, офисов, учреждений общественного назначения.

Удобно монтировать плинтусный радиатор отопления в целях предотвращения выпадения конденсата на стеклах. Например, в помещении с бассейном или других комнатах с высоким уровнем влажности. Часто приборы используются для поддержания тепла и сухости в отдельных зонах, где есть риск образования плесени, грибка.

Преимущества и недостатки

К достоинствам относят:

  1. Безопасность. Вся конструкция прикрыта футляром, нагревательные элементы не находятся в зоне доступа, поэтому нет риска получить ожог.
  2. Гипоаллергенность. Агрегаты не накапливают пыль, особенно водяные приборы. Воздух поднимается вверх, циркуляции по полу нет, поэтому система особенно удобна для людей с астмой, аллергическими заболеваниями.
  3. Равномерность прогрева. Тепловые потоки прогревают плоскости снизу вверх, от самого пола, распределяя энергию по всему помещению.
  4. Невысокая стоимость монтажа. С работами справится домашний мастер с опытом владения простыми инструментами.
  5. Компактность. Благодаря размещению около стен и по полу, приборы не отнимают полезное пространство. А разнообразие декоративных панелей позволяет встроить конвекторы отопления плинтусные в интерьер помещений любого стиля.
  6. Экономичность. Водные плинтусы экономят расходы на энергию, прогревая помещения с потолками высотой до 4-х метров.

Отопление начинает работать с момента прогрева теплоносителя или включения радиаторов в точку питания, тепло распространяется постепенно, без значительного перемещения тепловых потоков. Такая особенность обеспечивает получение неагрессивного (мягкого) прогревания без пересушки воздуха, что полезно для здоровья человека.

Минусы тоже есть:

  • обустройство тепловой системы потребует значительных разовых расходов;
  • в зонах примыкания плинтусов в случае протечки образуются пятна, но недостаток минимизируется соблюдением техники монтажа;
  • к стенам нельзя ставить мебель, чтобы не перекрыть тепловые потоки.

Плинтусный конвектор водяной

Водяные плинтусные конвекторы работают по принципу естественной конвекции , равномерно обогревая все помещение, как следует из названия, он располагается в том месте, где обычно ставится плинтус. Таким образом, водяной плинтусный конвектор прогревает не только воздух, но и пол и стены. Водяной конвектор-плинтус не создает теплу никаких преград, ведь решетка, которой закрывается корпус с теплообменником, носит чисто декоративный характер, не препятствуя теплообмену – через прорези в ней сверху свободно проходит теплый воздух и всасывается холодный снизу.

Конвекторы плинтусного типа Techno абсолютно безопасные отопительные приборы, температура в них не поднимается до такой отметки, чтобы могли воспламениться легкогорючие материалы, и вы не сможете обжечься. Поэтому к плинтусным конвекторам можно вплотную придвигать мебель, располагать их под шторами, пластиковыми панелями и т.д.

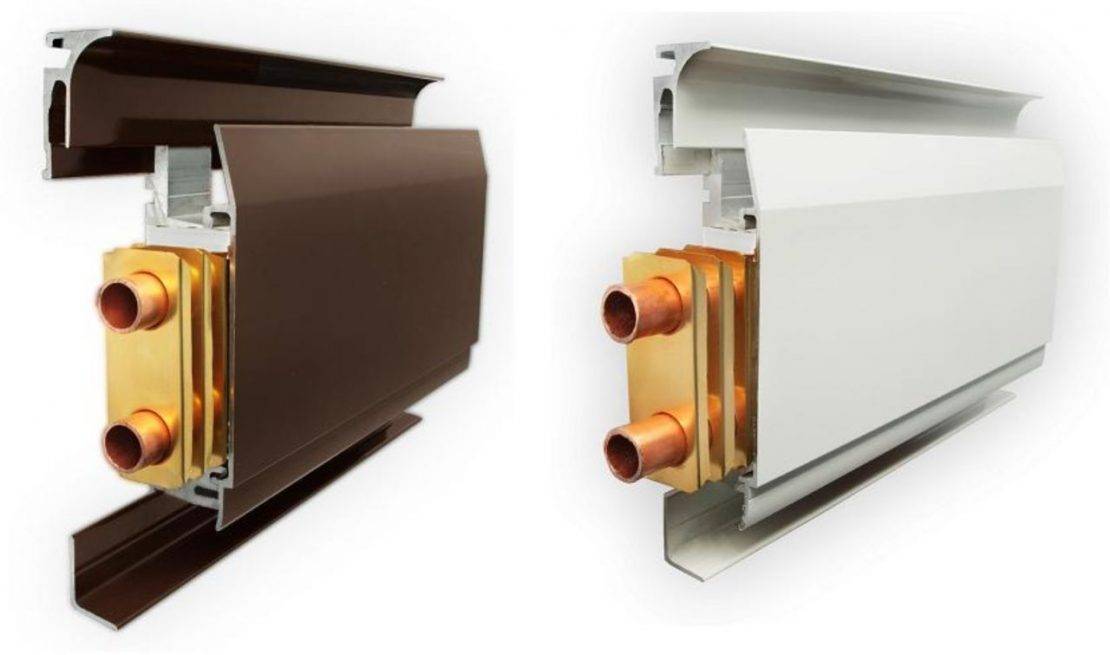

Конструкция плинтусных конвекторов Techno:

– Плинтусный конвектор выполнен из высококачественной листовой оцинкованной стали с износостойким порошковым покрытием.

– Теплообменник изготовлен из цельной медной трубы и алюминиевого ребра и оборудован воздухоспускным клапаном.

– Глубина 60 мм, высота 120 мм, максимальная длина до 15 м без потери мощности.

– Узел подключения с внутренней резьбой ½.

– Тепловая мощность – 574 Вт на погонный метр.

Параметры эксплуатации плинтусных конвекторов Techno:

– Рабочее давление теплоносителя — 16 бар

– Давление гидравлического испытания — 30 бар

– Максимальная рабочая температура теплоносителя — 130°С

– Тип теплоносителя — вода или гликоль

Цены на плинтусные конвекторы Techno KPLZ

Расчет

Как известно, для средней полосы России СНиПы полувековой давности рекомендуют подбирать мощность отопления из расчета 100 ватт на квадратный метр.

Давайте попробуем выяснить, обеспечит ли плинтусный обогрев достаточным количество тепла небольшую комнату размером 3х4 метра.

  • Площадь комнаты равна 3*4=12 м2;
  • Потребность в тепле при 100 Вт/м2 составит 12*100=1200 ватт;
  • При мощности радиатора 200 ватт/погонный метр потребность в тепле соответствует 6 погонным метрам отопительного прибора;
  • Периметр комнаты без вычета дверных проемов составит 3+3+4+4=14 м.

Как легко заметить, при незначительной площади греющий плинтус обеспечивает достаточную эффективность. Однако, с увеличением размеров помещения отношение площади к периметру меняется: площадь увеличивается пропорционально квадрату длины периметра.

Давайте выполним еще одну расчетную задачу: подсчитаем, можно ли отапливать плинтусными водяными радиаторами офисное помещение размером 12х12 метров.

  • Площадь в этом случае равна 12*12=144 м2;
  • Потребность в тепле составляет 144х100=14400 ватт;
  • Периметр равен 14х4=48 м;
  • Мощность плинтусного радиатора такой длины (заметьте, без учета перемычек между секциями и ширины дверных проемов) будет в идеальном случае равной 48*200=9600 ватт, чего явно недостаточно.

Плюсы и минусы

Для того чтобы дать объективную оценку плинтусам для отопительных труб, стоит изучить положительные и отрицательные стороны такой напольной системы.

Среди преимуществ конструкции выделяются следующие специфические особенности:

  • Распределение тепла в комнате происходит равномерными потоками по всей площади. К положительным свойствам инфракрасного излучения относится способность прогревать только светопроницаемые объекты.
  • Организм человека подобный нагрев воспринимает как естественный процесс.
  • Основания в ходе нагрева приобретают температуру, которая имеет почти такое же значение, что и нормальная температура тела человека. Поэтому исключается дисбаланс при взаимодействии с устройствами.
  • Все основания, включая стены, потолок и окна остаются сухими, на поверхностях не скапливается конденсат, что в особенности актуально для комнат, где установлены панорамные окна.

  • Для прокладки и монтажа системы не требуется привлечения специалистов, поскольку работы по обустройству не представляют особой сложности.
  • Наличие привлекательных элементов декора в помещении положительно сказывается на общем интерьере.
  • Подобная конструкция может дополнительно укомплектовываться терморегуляторами, которые позволят постоянно поддерживать оптимальную температуру внутри.
  • Средняя температура теплоносителя не оказывает негативного влияния на продуктивность обогрева, поскольку появляется возможность экономить около 30% затрачиваемой на нагрев энергии.

Как и любой конструкции, такой системе присущи недостатки. К ним относятся следующие моменты:

  • Длина отопительного контура, скрытая под плинтусом, не может быть более 15 м. Ее увеличение приведет к снижению эффективности системы отопления. Для больших по площади зданий встанет вопрос об использовании распределительных коллекторов.
  • Щели в плинтусах не должны блокироваться для сохранения равномерного потока тепла.
  • На изделия не допускается установка различных декоративных элементов, которые могут отрицательно сказаться на уровне теплоотдачи.
  • Цена на конструкцию достаточно высокая, поскольку в процессе ее сборки применяется дорогостоящее сырье.

Инфракрасная плинтусная пленка

Инфракрасная плинтусная пленка действует по тому же принципу, что и все ИК обогреватели.

Мы переходим к довольно необычному оборудованию – сейчас мы будем рассматривать инфракрасный плинтус, представляющий собой тонкую пленку. Подобная технология активно используется в системах теплых полов. Тонкая пленка, с нанесенным на нее токопроводящим напылением, нагревается, превращаясь в источник инфракрасного излучения. В результате этого полы в комнатах становятся теплыми, а от них начинает прогреваться и сам воздух.

Аналогичным образом можно сделать плинтусное отопление – для этого в продаже представлена инфракрасная пленка, созданная специально для монтажа в плинтусной зоне. Под действием электроэнергии она нагревается, начиная генерировать ИК-излучение. Это излучение достигает полов, стен и окружающих предметов, в результате чего те начинают нагреваться и греют собой воздух – в помещениях становится тепло, причем довольно быстро.

Такой принцип действия заимствован у самой природы – воздух согревается далеко не солнцем, а поверхностью нашей планеты с элементами ландшафта и искусственными постройками человека. То есть, ИК-излучение достигает поверхности земли, нагревает ее, в результате чего та начинает согревать воздух. Уже через час-другой после восхода солнца воздух становится заметно более теплым.

Преимущества инфракрасных электрических теплых плинтусов, выполненных в виде пленки:

  • Легкость в монтаже – достаточно оклеить пленкой и теплоизоляцией всю плинтусную зону;
  • Легкость в подключении – здесь используется двухпроводная схема подключения, так как сама пленка питается от однофазной электросети;
  • Отопительная система получается еще более миниатюрной, чем при использовании стандартных плинтусных обогревателей – итоговая толщина оборудования складывается из толщины защитных панелей.

Вооружившись инструментами, монтажные работы можно завершить за считаные часы. Для управления температурой в помещениях следует воспользоваться термостатом – по одному прибору на каждую комнату, чтобы обеспечить раздельную регулировку.

Инфракрасная пленка может использоваться в помещениях различного назначения – это гостиные, детские комнаты, спальни, коридоры, кухонные помещения, рабочие кабинеты, офисы и многое другое. Она обеспечит эффективный обогрев, который обязательно порадует всех пользователей.

Утеплив свои дома вы сможете хорошо сэкономить на отоплении.

Мы так расхвалили электрические инфракрасные теплые плинтусы, что совсем забыли упомянуть об их недостатках. Вот их список (к счастью, не очень большой):

  • Несколько долгое время прогрева – это связано с не самой высокой температурой рабочей поверхности пленки;
  • Высокое энергопотребление – суждения о существенной экономичности ИК-отопления на практике оказываются ложными. Некоторая экономия есть, но из-за дороговизны электроэнергии в нашей стране расходы на отопление будут крайне высокими;
  • В некоторых зданиях применение ИК-пленки может оказаться неоправданным – отсутствие нормальной теплоизоляции стен приведет к тому, что температура воздуха внутри будет низкой.

Тем не менее, люди все чаще обращают свое внимание на отопление с помощью электрических инфракрасных теплых плинтусов

Преимущества и недостатки

В европейских странах отопление в плинтусах применяют уже больше 20 лет. В России об этой системе обогрева знают немногие, поэтому ее редко можно встретить в домах у друзей или знакомых.

Греющий плинтус имеет множество технических достоинств и других преимуществ:

  • безопасность для человека и животных;
  • отсутствие влаги и образования плесени на стенах и других поверхностях;
  • равномерное распространение тёплого воздуха по помещению;
  • отсутствие эффекта конвекции;
  • простой монтаж и демонтаж;
  • высокая степень декоративности;
  • экономия пространства.


Теплый плинтус поможет вам сэкономить ресурсы и поддержать комфортную температуры в каждой комнате Плинтус не надо слишком нагревать, чтобы в помещении стало тепло. С ним легко сэкономить ресурсы. Также можно в любое время отремонтировать элементы системы. Для этого не надо вскрывать стены или пол. При помощи специальных терморегуляторов легко настраивается необходимая температура для каждой комнаты отдельно. Кроме того, есть возможность подобрать подходящий для себя вариант тёплого плинтуса: водяной или электрический. Дизайн короба выбирают в соответствии с оформлением интерьера.

У обогревательной системы есть несколько недостатков:

  • высокая стоимость комплектующих;
  • дорогостоящий монтаж;
  • максимально допустимая длина контура плинтуса — 15 м;
  • вероятность испортить покрытие стен из-за близкорасположенных к ней радиаторов.

На носитель тепла нельзя фиксировать декоративные элементы, которые будут понижать степень теплоотдачи. В помещении должно быть достаточно свободного пространства. Корпусная мебель, загораживающая обогреватели, негативно влияет на эффективность такой системы отопления.

Несмотря на некоторые отрицательные стороны плинтусного отопления, оно все равно поражает массой достоинств. Благодаря современным строительным и отделочным материалам решилась проблема сильных потерь тепла. Поэтому такой вариант обогрева помещений сегодня довольно актуален.

Как выбрать?

Приняв решение стать счастливым обладателем плинтусного обогревателя, необходимо запомнить несколько важных рекомендаций специалистов.

  • Такие отопительные системы не предназначены для индивидуального использования, особенно в помещениях большой площади. Они лишь являются эффективным дополнением к центральной системе отопления.
  • Обязательно учитывать площадь помещения, и уже отталкиваясь от этого показателя, выбирать мощность самого плинтусного обогревателя. При неправильно произведенных расчётах на этом этапе эффективность от такого дополнительного обогрева может быть равна нулю.
  • Обязательно учесть мощность конвектора. Необходимо выбирать те модели обогревателя, которые имеют датчик терморегуляции.

Если говорить о том, какой именно тип теплого плинтуса выбрать, то здесь все скорее зависит от материальных возможностей и личных предпочтений.

Электрические же модели являются самыми простейшими и недорогими.

Недостатки

Без них не обходится ни одна система отопления. Теплый плинтус не является исключением. Пока что главным недостатком является цена. За один погонный метр теплого плинтусного отопления потребуется выложить порядка $100, а преимущества могут показаться не столь значительными.

Расположение нагревательных элементов и принцип действия, как ни странно, является и недостатком. Так постоянный нагрев поверхности стен может пагубно сказаться на долговечности отделки. Обои могут отклеиться, деревянная обрешетка или декоративная обшивка деформироваться, ссохнуться. Так что для безболезненного использования теплых плинтусов следует выбирать и отделку, которая сможет выдержать продолжительный нагрев.

Качественная установка потребует участия специалистов, которые смогут учесть все нюансы установки и предопределить, например такие моменты, как укладка плинтусного отопления в местах стационарной установки корпусной мебели, или подобрать продуктивную комбинацию нагревательных элементов по протяженности по всему периметру комнаты. Все это сводится к тому, что самостоятельная установка может повлечь за собой значительные проблемы.

Теперь, зная, что такое плинтусное отопления, теплый плинтус, можно гораздо шире подойти к выбору самого оптимального решения. Главное выбрать те приоритеты, которые будут импонировать больше, и в соответствии с этим определиться с конечным вариантом.

Достоинства и недостатки плинтусных систем отопления

Мы подошли к самому важному разделу нашей статьи – сейчас мы будем рассказывать о положительных и отрицательных характеристиках систем плинтусного отопления. После прочтения вы сможете принять какое-либо решение в плане целесообразности использования подобного способа обогрева

Для начала мы рассмотрим положительные черты.

Основные достоинства

Давайте представим достоинства плинтусных систем отопления в виде списка:

Плинтусные системы отопления равномерно прогревают помещение.

  • Компактность оборудования – несомненный плюс, учитывая желание потребителей сделать отопление более невидимым. Эта проблема наиболее актуальна для тех, кто хочет сделать в своем жилище дизайнерский ремонт, не терпящий видимости каких-либо деталей инженерных систем;
  • Равномерный прогрев комнат. Некоторые люди крайне чувствительны к изменению температуры буквально на 1-2 градуса. В результате чего они прекрасно чувствуют разницу температур между серединой комнаты и вблизи полов. Плинтусное отопление обеспечивает обогрев прямо от напольного покрытия;
  • В комнатах всегда теплые стены – испускаемый плинтусными конвекторами воздух поднимается вверх вдоль стен, обеспечивая их постепенный прогрев. Благодаря этому в комнатах создается вполне комфортная обстановка;
  • Возможность сочетания с любыми другими отопительными приборами – например, ничто не мешает использовать плинтусное отопление совместно с теплыми полами или с привычными радиаторами;
  • Отличный обогрев панорамных окон – если в вашем доме есть панорамные окна и вы хотите защититься от идущего от них холода, используйте плинтусные системы отопления;
  • Возможность работы на охлаждение – актуально для водяных систем, в которые подается охлажденный теплоноситель (по аналогии с некоторыми моделями внутрипольных конвекторов);
  • Низкая температура корпусов радиаторов – обеспечивает безопасность пользователей и домашних животных. Этот плюс наиболее актуален при наличии в доме маленьких детей.

Таким образом, плинтусное отопление можно назвать эффективным, безопасным и вполне практичным.

Основные минусы

Помимо положительных черт, у плинтусных систем есть и некоторые недостатки:

Пространство у плинтусного радиатора должно быть свободным, к ним нельзя вплотную приставлять мебель.

  • Дороговизна радиаторов – актуально как для электрических, так и для водяных приборов;
  • Ограничения по установке мебели – ее нельзя устанавливать вплотную к оборудованию, что приводит к снижению эффективности отопительной системы;
  • Ограниченность длины одного направления – максимальная длина не должна составляет больше 15 метров.

Некоторые источники заявляют о том, что плинтусное отопление обладает экономичностью. На самом деле, это утверждение не имеет достаточных оснований – оно не характеризуется экономичностью, но и не приводит к увеличению затрат на обогрев. В общем, вы можете забыть о том, что это оборудование поможет сохранить деньги в вашем кошельке.

Кстати, есть и еще один недостаток, важный для тех, кто владеет корпусной мебелью. Все дело в том, что она монтируется вплотную к стенам и делает установку систем плинтусного отопления невозможной.

Объективно обо всех преимуществах и недостатках

Восходящий тепловой поток согласно физическому закону Коанда прижимается к стене. Не смешиваясь с остальным воздухом в комнате, он нагревает вертикальную поверхность. На высоте до полутора метров температура стены на несколько градусов выше, чем в комнате, и это создаёт тепловой комфорт для находящихся в ней людей.

В период отопительного сезона обогревательная система задействована 6-8 часов ежесуточно. Перемножив общую мощность на количество отработанных за месяц часов получаем показатель месячного потребления энергии.

Действительно ли плинтусные обогреватели экономят энергоресурсы благодаря невысокой температуре теплоносителя? Ответом будет такой пример:

  1. Площадь комнаты — 3, 5м х 5м (17,5 кв. метров), периметр — 17 м (за вычетом дверного проема — 16 м).
  2. Объем помещения при высоте потолков 2,7 м: 17,5 * 2,7 = 47,25 куб. метров
  3. Температура на улице зимой — в среднем -10 ºC.
  4. Для поддержания в помещении +20-22ºC при нормальной теплоизоляции требуется 1,5 кВт/час. Обогрев будет работать 7 часов в сутки.

С учетом 200 Вт на 1 метр длины при нагреве теплоносителя до 65 ºС (см. выше) получаем 200 Вт * 16 м = 3200 Вт или 3,2 кВт. Поскольку этот расход вдвое завышен (3,2 кВт/1,5 кВт = 2,1), можно снизить температуру теплоносителя в той же пропорции: 65 ºС /2,1 = 31 ºС.

Рассчитаем месячное потребление электроэнергии: 1,5 кВт/час * 7 час. * 30 дн. = 315 кВт. Более достоверные результаты дает детальный теплотехнический расчет на основе полных исходных данных по объекту.

Если сравнивать по эффективности теплые пол и плинтус, то спорить можно хотя бы по той причине, что конвекторы с пола сразу нагревают воздух, а часть теплого воздуха от термоплинтуса забирает на себя внешняя стена, которая постоянно подпитывается холодом снаружи.

Тепло, расходуемое на постоянный обогрев холодных внешних стен — своего рода потери. Является ли компенсацией за это их сухость, отсутствие плесени, сырости? По этому вопросу тоже идут дебаты: одни говорят — да, другие указывают на то, что влажность в помещении регулируется приточно-вытяжной вентиляцией, а не отоплением.

Что касается внешнего вида, то плинтусные короба, закрывающие отопление, действительно красиво смотрятся в интерьере, но вот при в помещении корпусной мебели возникают проблемы — обогнуть ее спереди не получается, а за ней у теплого воздуха нет свободы движения.

И по поводу абсолютного отсутствия в воздухе пыли стоит возразить — возможно, ее меньше, чем при циркуляции воздуха в традиционных отопительных системах, но она есть, поскольку конвекция присутствует.

В целом же можно заключить, что у плинтусных радиаторов отопления уже есть покупатели, и со временем их число будет увеличиваться. Ограничивающий фактор — чрезмерно высокая стоимость оборудования, что объясняется использованием в производстве меди, латуни, алюминия, т.е. дорогостоящих материалов.

И монтаж, если заказывать его у профессионалов, дешево не обходится. Плинтусная разводка труб является самой сложной из всех имеющихся водяных отопительных схем, но и в сборке электрических плинтусов кроется много нюансов.

Назначение

Плинтусы-обогреватели могут служить как основным источником обогрева жилища, так и дополнением к существующей отопительной системе. В зависимости от варианта элементов отопления их можно устанавливать в частных домах, в квартире, на лоджиях, в садовых домиках, гаражах, зимнем саду, производственных помещениях. Электрокабельные плинтусы, например, применяют там, где размещение других отопительных систем невозможно. Трубы плинтусного отопления хорошо защищают деревянные части дома от сырости.

Эффективно работают плинтусы отопления в комнатах с панорамными окнами. Благодаря поднимающемуся теплому потоку комнаты обогреваются полностью и равномерно, большие стекла не запотевают.

Достоинства и недостатки конвекторов

Конвектор системы водяного отопления

К достоинствам конвекторов водяных систем отопления можно отнести следующие:

  • Высокая скорость нагрева помещения;
  • Долговечность – особенно это актуально для медных теплообменников;
  • Экономия пространства при встраивании;
  • Вариативность размещения;
  • Отсутствие горячих поверхностей;
  • Широкий выбор дизайна, качественное участие в интерьере помещения.

Многие авторы пишут об экономии топлива при работе приборов этого типа. Это, естественно, выдумки и маркетинговые подходы. По эффективности конвекторы практически равны классическим радиаторам, оснований говорить о КПД более 100% не имеется.

Имеют конвекторы и ряд недостатков:

  • Высокая стоимость;
  • Конвективное движение воздуха увеличивает циркуляцию пыли в помещениях;
  • При работе устройств (особенно с вентиляторами) может возникать ощущение сквозняка;
  • Работа конвекторов возможна только в помещениях с естественной вентиляцией – наличие принудительного движения воздуха «ломает» принцип конвекции.

Типы плинтусного отопления

Существует два вида:

  1. Водяная система
  2. Электрическая

Водяное. Отличие от разводки труб

При водяном типе теплоноситель (вода) подаётся по пластиковой трубке к радиаторам, а затем отводится от них. Принцип почти тот же, что в водяной системе централизованного отопления — циркуляция воды.

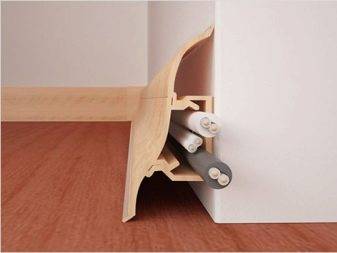

Фото 1. Плинтусное отопление водяного типа. Вдоль плинтусов проходят трубы, по которым движется теплоноситель.

Только здесь нет конвекции, то есть перегрева воды, поскольку теплоноситель подаётся по пластиковым трубам, и его максимальная температура не должна превышать 85 градусов Цельсия, а давление — три атмосферы.

Пластиковая труба, по которой подаётся вода, монтируется в пол или в стену. В целях безопасности она обёрнута гофрированной материей. Это неслучайно, поскольку рано или поздно трубу придётся заменить, и достать её из гофры будет довольно легко. Кстати, пластик здесь тоже выбран неслучайно — он устойчив к отложению солей, которые содержатся в воде, и поскольку труба не пропускает кислород, никаких окисей не возникнет.

Здесь важно отметить, что водяное плинтусное отопление часто путают с плинтусной разводкой отопительных труб — способа подачи теплоносителя к радиатору. Безусловно, это разные вещи

Этапы установки водяного типа:

  1. Измеряем расстояния от распределительного коллектора до плинтуса.
  2. Отрезаем четыре трубки: две защитные и две соединительные. Соединительную трубу вставляем в защитную и заклеиваем концы лентой.
  3. Закрепляем пластиковые трубы лентой и выводим их на стену, на 6 сантиметров от пола, замазываем цементом для надёжной фиксации. После этого можем спокойно укладывать пол.
  4. Алюминиевую кромку протягиваем по всей длине вдоль стены, закрепляем лентой.
  5. Кладём профиль и надеваем на него специальные держатели.
  6. Соединяем отопительные трубы с нагревательным элементом с помощью муфт и гаек.
  7. Соединяем обогревательные элементы.
  8. Подключаем отопительную систему к коллектору, включаем воду и проверяем работу системы. Если при тестировании возникнет течь, можно закрепить выходы гаечным ключом.

Электрическое. Этапы монтажа

Электрический тип построен на воздушном электронагревателе, который находится внутри распределительных радиаторов. Он подаёт тепло от нагревательного элемента, которое распределяется не по отводящим трубам, как в водяной системе, а по электрическому кабелю. Мощность кабеля составляет порядка 200 Ватт.

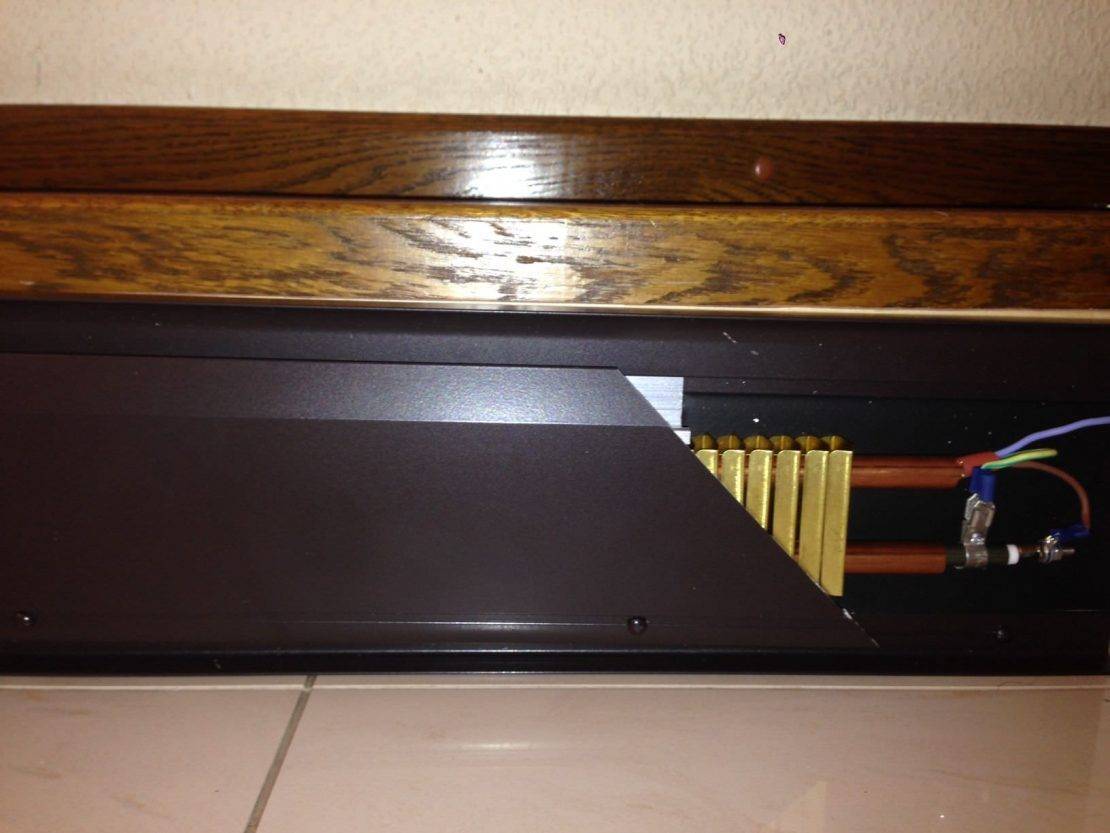

Фото 2. Электрическая плинтусная отопительная система. Нагрев происходит за счёт элемента, работающего от электричества.

Электрическая система считается более простой и удобной, чем водяная, как по установке, так по эксплуатации, ведь, по сути, всё, что нужно сделать, чтобы система заработала — просто включить кабель в розетку. Однако вмонтировать электрическую систему плинтусного отопления не так просто.

Дело в том, про монтаж силового кабеля предполагает стопроцентную точность и отсутствие инженерных шибок. А поскольку ошибки могут быть допущены, то силовой кабель целесообразно прокладывать перед тем, как заливать полы в доме, штукатурить стены и проводить отделку помещения. Иначе в случае чего всё это придётся разрушать.

  1. Сначала нужно подвести электропитание и наклеить на стену ленту.
  2. Алюминиевую кромку устанавливаем точно так, как описано выше, в случае с традиционной отопительной системой.
  3. Производим монтаж терморегулятора.
  4. Электронагревательные элементы вставляем в трубу, закрепляем её держателями.
  5. Снаружи закрываем отопительную систему коробом из пластика.

Водяное плинтусное отопление

В Швейцарии энергосберегающая плинтусная система Best Board награждена престижной международной золотой наградой за технологию и качество (Golden Award for Technology and Quality). Эта система кардинально изменила представление о принципах отопления. Система отопления Теплый плинтус австрийского производства с успехом устанавливается в Европе уже десяток лет. В России всё только начинается.  Это система, состоящая из следующих элементов: Распределительный коллектор – пара медных трубок, через которые производится подача теплоносителя и его возврат. Теплый плинтус (радиатор), состоящий из двух частей – теплообменника и короба, в который он заключен. Комплект пластиковых трубок: первая — гладкая меньшего диаметра заключена во вторую, более широкую, гофрированную, которая играет роль чехла. Медные трубки теплообменника, как правило, имеют стандартные размеры: внешний диаметр – 1,3 см, внутренний – 1,1 см. На трубках зафиксированы ламели из латуни или алюминия, обладающих высокой степенью теплопроводности. Схема устройства плинтусного конвектора: 1 – пластины (ламели), 2 – воздушная заслонка, 3 – труба из меди, 4 – прокладка из пластика, 5 – кронштейн для фиксации в коробе, 6 – стальная панель, 7 – суппорт Труба, .
Принцип работы плинтусного обогрева. Процесс использования плинтусных радиаторов отопления отличается от работы обычных обогревательных приборов, которые за счет высокой температуры передают свою теплоту окружающему воздуху, тем самым нагревая помещение. Плинтусная система действует благодаря эффекту «прилипания» нагретого воздуха к близлежащей поверхности – в данном случае к стене. Плинтусная система отопления обеспечивает равномерное распределение нагретого воздуха по всему объему помещения. Оно препятствует появлению конденсата, а следовательно, сырости и плесени Радиаторы устанавливают по всему периметру помещения или на определенных участках, но обязательно вдоль стен. Металлические короба, внутри которых спрятаны конвекторы, не герметичны: они имеют две специальные щели в нижней и верхней части. Воздух поступает внутрь короба через отверстие, близкое к полу, нагревается до определенной температуры и выходит через верхнюю щель, но не распространяется во все стороны, а стелется вверх по стене.

 Таким образом, нагретый воздух передает свою теплоту не всему помещению, а лишь поверхности, возле которой расположен плинтусный радиатор. И уже далее, от стены, тепло поступает в воздух, в результате получается более равномерный обогрев комнаты. Элементы радиатора должны иметь высокие показатели теплопроводности, поэтому большая часть оборудования изготовлена из алюминия и меди. Нагревать плинтусные радиаторы до максимальной температуры нецелесообразно, достаточно 40°С. При таком значении температура нагретой стены на 2-4 градуса ниже, то есть абсолютно безопасна для людей.

Применение плинтусной системы, в сравнении с классическими радиаторами, позволяет использовать более низкие температуры теплоносителя и объем теплоносителя в системе не велик.Нет необходимости нагревать воздух до высоких температур. При теплых стенах комфортная температура воздуха на несколько градусов ниже.Снижение энергоресурсов достигается за счет снижения теплопотерь через ограждающие конструкции дома. Достаточно установить теплый плинтус по периметру внешних стен и создать «тепловой экран», предотвращающий проникновение холода, и нагревающий стены.С увеличением высоты потолков, разница в энергоэффективности между радиаторами и системой Mr tektum только увеличивается.Старайтесь не закрывать плинтуса плотными шторами, мебелью — тепло будет эффективнее распределяться по комнате.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
