Отопление полипропиленовыми трубами в частном доме и квартире

Особенности полипропилена и виды труб из него

Полипропилен это синтетический материал. Трубы из него обладают следующими полезными и положительными свойствами:

  • не подвержены коррозии;
  • инертны к агрессивной среде;
  • имеют гладкую внутреннюю и наружную поверхность;
  • легко и надежно соединяются с помощью пайки;
  • имеют относительно небольшую стоимость.

Недостатком труб из этого материала можно считать то, что они имеет довольно большой коэффициент теплового расширения (до 1 см на 1 м их длины в диапазоне температур 20-90˚С ) и их не рекомендуется использовать в системах температура жидкости в которых превышает 95˚ С. Это объясняется тем, что полипропилен относится к так называемым термопластам, которые меняют свои свойства в зависимости от температуры. Прочность этот пластик сохраняет максимум до температуры 120˚ С, при большей он уже начинает размягчаться, а при 170˚ С – плавиться.

Этот недостаток не проблема, если полипропиленовые трубы используются в системах отопления с газовыми или электрическими котлами, где легко регулировать температуру теплоносителя и можно это делать в автоматическом режиме. Проблемы могут возникнуть при использовании их в системе с твердотопливным котлом, так как здесь иногда сложно удерживать температуру теплоносителя на одном уровне или быстро снижать ее. Поэтому, выбирая полипропиленовые трубы для такой системы отопления, необходимо позаботиться, чтобы регулировка тяги была эффективной и надежной, а обвязка котла была выполнена таким образом, чтобы не допустить закипания теплоносителя, например: при плохой естественной циркуляции или в случае остановки циркуляционного насоса. Кроме того, желательно, чтобы первые 1,5-2 м подающей трубы или ее участок до первого разветвления был металлическим.

Виды полипропиленовых труб для отопления

Существует несколько видов труб из полипропилена, которые можно использовать при монтаже систем водяного отопления. По количеству слоев их можно разделить на:

  • Однослойные – состоящие из одного слоя полипропилена;
  • Многослойные или армированные – состоящие из двух слоев полипропилена, между которыми находится армирующий слой из стекловолокна или металлической фольги.

Однослойные отличаются меньшей стоимостью и простотой соединения. Паять их проще, так как материал однороден по всей толщине.

Однослойные полипропиленовые трубы

Они могут быть нескольких типов, о чем можно узнать из их маркировки:

  • РРR – из рандомсополимера полипропилена, наиболее распространены и используются для любых систем водяного отопления, в том числе и теплых полов, а также горячего водоснабжения;
  • РРВ – изготовленные из блоксомера полимера — чаще всего, используются для систем теплых полов или холодного водоснабжения;
  • РРS – из высокопрочного полимера, отличающегося устойчивостью к воспламенению и более высоким пределом допустимой температуры теплоносителя.

Многослойные армированные полипропиленовые трубы отличаются большей прочностью и меньшим коэффициентом термического расширения. Они могут быть армированы:

  • Алюминиевой фольгой, сплошной или перфорированной;
  • Базальтовым волокном
  • Слоем стеклопластика.

Трубы армированные фольгой имеют имеют минимальное тепловое удлинение ( почти в три раза меньше, чем у однослойных труб).

Полипропиленовая труба армированная перфорированной алюминиевой фольгой

Практически такой же этот показатель и у труб, армированных базальтовым волокном, а у изделий со слоем стеклопластика, этот показатель несколько больше. Но последние дешевле первых двух видов.

Многослойная полипропиленовая труба армированная стекловолокном

При пайке труб с фольгой потребуется зачистной инструмент (шейвер), для удаления алюминиевого слоя в месте соединения с фитингом. Без этого соединение будет ненадежным. Трубы, армированные стекловолоконной фиброй или базальтовым волокном не требуют зачистки. Кроме того, армирующий слой стеклопластика или базальтового волокна соединяется со слоями полипропилена, не с помощью клея, как фольга, а с помощью термического соединения. Поэтому такой тип армированных труб практически не склонен к расслаиванию, даже если изготовлен не очень добросовестным производителем, а вот некачественные изделия с арматурой из фольги могут расслаиваться.

Преимущества

Полипропилен — уникальный современный материал, имеющий высокий рейтинг в строительстве. Так, к достоинствам полипропилена можно отнести такие характеристики:

  • надежность и долговечность – срок службы не менее 50 лет;
  • легкость монтажа и конструкции, возможность ремонта своими силами;
  • автономность от электропровода;
  • неподверженность коррозии и стойкость к химическим жидкостям;
  • гладкая внутренняя поверхность, не собирающая различные отложения;
  • высокие теплоизолирующие свойства, снижающие потери тепла и хорошая звукоизоляция, поглощающая звуки текущей воды;
  • приятный эстетический вид;
  • ценовая доступность.

Полипропиленовые трубы, какие выбрать для отопления

В настоящее время на рынке огромный выбор труб из полипропилена. Выбирая их для отопительного контура, необходимо учитывать ряд специальных требований и особенностей эксплуатации данного вида трубопроводов.

Прежде всего, нужно учитывать, что нормальная температура теплоносителя в отопительном контуре примерно 70 – 75 градусов, достигает и более высоких отметок, поэтому теплостойкость труб должна быть максимальной

Кроме этого, материал должен иметь низкий коэффициент температурного расширения, чтобы предупредить появление остаточных тепловых деформаций; Если речь идет о многоэтажном доме, нужно принять во внимание возможность резкого повышения давления и гидроударов, поэтому, помимо термостойкости полипропиленовые трубы для отопления заявленные технические характеристики которой должны иметь высокую механическую прочность; Учитывая низкое качество теплоносителя и наличие в нем агрессивных компонентов, материал должен обладать высокой степенью устойчивости к воздействию химических элементов. Для оптимальной циркуляции жидкости необходимо в систему отопления, чтобы внутренняя поверхность трубы была максимально гладкой, без раковин, пор и прочего, поскольку эти дефекты способствуют появлению кавитации и гидроударам.

Всем этим техническим требованиям в полной мере соответствуют полипропиленовые трубы

Помимо этого, использование таких труб позволяет существенно снизить уровень шума от циркуляции теплоносителя. В настоящее время существует огромный выбор пластмассовых труб, попробуем разобраться в этом многообразии

Всем этим техническим требованиям в полной мере соответствуют полипропиленовые трубы. Помимо этого, использование таких труб позволяет существенно снизить уровень шума от циркуляции теплоносителя. В настоящее время существует огромный выбор пластмассовых труб, попробуем разобраться в этом многообразии.

Трубы из сплошного пластика

Начнем, как всегда, с главного: для систем отопления полипропиленовые трубы из сплошного пластика использовать нельзя! Высокий коэффициент теплового расширения, а так же низкая термостойкость позволяют не рассматривать их как вариант для монтажа отопительного контура. Применение таких труб возможно для магистральных трубопроводов, не работающих в условиях высоких температур.

Армированные полипропиленовые трубы

Армирование позволяет существенно снизить степень тепловой деформации труб из полипропилена в системе отопления. В частности, армирование алюминиевой фольгой уменьшает этот коэффициент в 5 раз, помимо этого, существенно повышается механическая прочность труб.

В настоящее время существует два метода:

  1. Алюминиевой фольгой. При таком методе армирующая прослойка является средним слоем. Следует отметить, что качество полипропиленовых труб, сильно, зависит от соблюдения технологии процесса сварки и при малейших нарушениях они довольно легко слоятся.
  2. Алюминиевой перфорированной сеткой. При этом армирующая прослойка, так же находится в середине поперечного сечения. Принципиальное отличие в том, что при литье такой трубы пластик, перетекая сквозь отверстия в сетке, при застывании образует монолитную конструкцию. Расслаивание такой трубы практически исключено.

Трудно назвать это существенным недостатком, но справедливости ради, отметим, что использование армированных полипропиленовых труб для отопления несколько осложняет процесс монтажа, поскольку требуется тщательная дополнительная обработка перед свариванием.

Трубы со стекловолокном

Избежать дополнительной обработки позволяет армирование стекловолокном, однако, степень температурного расширения таких труб существенно выше, чем в предыдущем варианте. Сам же армирующий элемент, как и в предыдущем случае, располагается посередине. Немаловажным является и тот факт, что стекловолокно является композитом полипропилена, поэтому расслаивание практически невозможно.

Металлопластиковые

Принципиальное отличие таких труб от полипропиленовых состоит в том, что для монтажа трубопроводов из металлопластиковых труб не требуется специальный инструментарий. Кроме этого, они легко гнутся.

Что касается термостойкости, механической прочности, то все эти характеристики позволяют использовать металлопластиковые трубы для отопления. Поскольку поперечное сечение может быть различным, в частности, существуют различные варианты толщины металлического слоя, перед окончательным выбором параметров нужной вам трубы, необходимо окончательно определить параметры будущего отопительного контура: предполагаемое давление в контуре, температурные условия и пр.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд. Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Гравитационная система отопления

Классическая гравитационная система складывается:

  • из котла;
  • бачка;
  • труб;
  • радиаторов.

К ее преимуществам относится энергонезависимость, саморегуляция, надежность. Существует мнение, что полипропиленовые трубы для устройства такой системы не подходят, но это не так. Просто при монтаже нужно соблюсти некоторые условия:

  1. Разлив на всем протяжении нужно проводить под равномерным уклоном.
  2. После котла необходим разгонный участок небольшой длины, называемый коллектором. Здесь вода набирает скорость и продолжает дальнейшую циркуляцию. Оформлять его нужно отрезком стальной трубы, чтобы происходило охлаждение теплоносителя.
  3. Радиатор необходимо располагать как можно ниже уровня котла, в крайнем случае наравне с ним.
  4. Твердотопливный котел устанавливают под небольшим уклоном. Трубу в него вваривают в самом верхнем углу.
  5. Выходная труба также монтируется с уклоном в самой нижней точке.
  6. К радиаторам подключают краны с максимальным потоком. Это сведет на нет потери, а циркуляция будет происходить по всем батареям.

Если в планах устройство теплого пола, формируют гравитационную безнасосную систему для радиатора, а для пола устраивают отдельную петлю с насосом. Так как в системе ограниченное давление, она не сможет продавить дополнительные сложные контуры естественным путем.

Виды полипропиленовых труб для отопления

Полипропилен как материал не обладает устойчивостью перед высокими температурами. Поэтому используются разные ПП трубы для перемещения холодной и нагретой воды. Отличаются они разновидностью применяемого полимера при их изготовлении.

Чтобы контур здания обладал тепловой устойчивостью и не деформировался во время эксплуатации, используется специальная ПП труба для отопления. Изготавливается из полипропилена с добавлением этилена и обозначается PP-R.


Маркировка ПП труб

Для повышения устойчивости перед большими температурными нагрузками и давлением ПП продукция дополнительно армируется. Усиление изделий выполняется с помощью:

  • алюминиевой фольги, размещаемой на поверхности или между слоями полипропилена;
  • стекловолокна, позволяющего производить монолитные изделия, которые во время монтажных процессов и эксплуатации не расслаиваются.

Перед монтажом армированные алюминием трубы ПП тщательно зачищаются и торцуются для предотвращения расслоения в соединяемых местах. Изделия со слоем стекловолокна не нуждаются в такой подготовке.

Оба вида многослойной продукции отличаются длительным сроком службы. Например, в сравнении с обычными ПП трубами, применяемыми при устройстве системы отопления или горячего водоснабжения.

Отопительные трубопроводы не монтируются при использовании изделий из ПВХ и ПНД, потому что поливинилхлорид и полиэтилен низкого давления — это мягкие материалы. Тем более полипропилен превосходит их по характеристикам и отличается меньшим весом.

Конструктивные особенности

Полипропилен – это разновидность пластика, обработанная полимерными веществами. Этот материал известен своей долговечностью, легкостью и простотой в установке. Отдельно нужно отметить приятную стоимость такой системы отопления – он как минимум в два раза дешевле, чем отопление из чугунных или металлических труб.

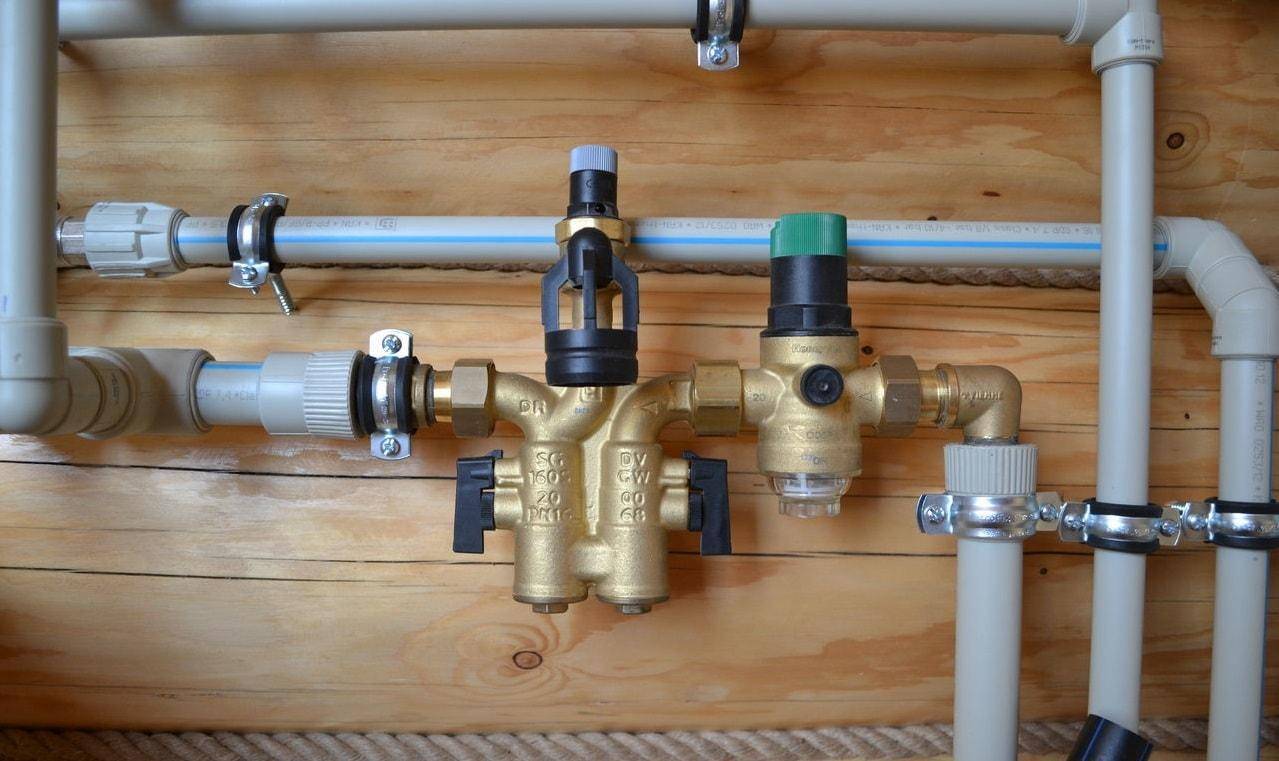

Фото: отопление полипропиленовыми трубами

Преимущества полипропиленовых труб:

  1. Доступная цена;
  2. Отличные показания теплопроводности;
  3. Долговечность. Материал не подвержен коррозии, отлично переносит резкие перепады температур, очень гибкий и легкий. Помимо этого, полипропилен выдерживает высокие давления системы отопления.

Но у этого материала также есть свои недостатки. Во-первых, полипропилен подвергается расширению во время воздействия тепла, т. е. у него довольно высокий коэффициент теплового воздействия. Во-вторых, нельзя использовать для отопления полипропиленовые трубы без металлической прослойки, с этими целями применяются только армированные материалы.

Ведущие производители

Неизменным лидером среди производителей полипропиленовых труб и фитингов уже много лет считается компания Rehau. Разработчики фирмы придумали надежный метод соединения труб с помощью уголков, прочих соединительных элементов.

Однако с тех пор, как появились фитинги rehau, много воды утекло. Рынок буквально заполонили фирмы, предлагающие собственные полипропиленовые новинки. Каждый производитель стремится выделиться своей продукцией, но кому действительно стоит доверять? Здесь обозначим только те бренды, которые отметили как наилучшие сами потребители.

Из полипропилена можно сделать всю отопительную систему, даже в больших домах

Первыми идут немецкие компании. Им идеально удаётся производить высококачественную продукцию, внедряя в свои пластиковые изделия уникальные стойкие свойства полипропилена: Akwatherm, Banninger, Rehau.

Надежные производители полипропиленовых труб, соединительных частей — Чехия WavinEcoplastic, Valtec – итальянские детали.

Популярностью пользуются фитинги Rehau Германия, изделия турецкой компании KALDE, российские РВК. Отзывы о товарах из Китая, Турции, Украины различаются: хвалебные чередуются с отрицательными. Связано такое противостояние с многочисленным подпольным фальсификатом. Износоустойчивые изделия ppr, выпускаемые промышленными заводами, нареканий не получают.

Монтаж трубопроводов из полипропилена

Соединяются полипропиленовые трубы при помощи термической сварки, или пайки. Для этого используют специальный паяльник. Чтобы шов получился качественным, необходимо потренироваться на недорогих трубах и муфтах или использовать для этого какие-либо обрезки. Дело в том, что процесс спайки происходит достаточно быстро и если не успеть свариваемые элементы жестко зафиксировать в правильном положении в течение нескольких секунд, то повернуть фитинг или трубу без повреждения шва уже не получится.

В настоящее время выполняют три типа сварки, в результате которых получается однородный шов:

  • полифузную, или муфтовую, – для труб диаметром до63 мм;
  • стыковую, или фланцевую, – для труб диаметром более63 см;
  • с использованием электрофитингов.

Любая сварка позволяет получить неразъемный шов, сделанный путем прогрева соединяемых участков до стадии оплавления полипропилена. В первом случае на помощь придет аппарат для раструбной сварки, а во втором – устройство с прижимным гидравлическим механизмом.

Паяльники комплектуются насадками различного диаметра с тефлоновым покрытием, которые используются для оплавления внутренней поверхности раструбной части или муфты и наружной поверхности торца трубы.

  1. Трубу под прямым углом обрезают специальными ножницами или ножовкой по металлу.
  2. На паяльник устанавливают насадку нужного размера и включают прибор для нагрева до требуемой температуры в 250-270 градусов. Следует отметить, что время разогрева составляет 15-20 минут.
  3. Раструб фитинга с одной стороны аппарата надевают на дорн, а с другой – торец трубы вставляют в гильзу до отметки глубины сварки.
  4. После нагрева обоих элементов, их снимают с насадки и уверенным движением соединяют друг с другом, соблюдая взаимную соосность. Необходимое время нагрева зависит от диаметра трубы.
  5. Время охлаждения сварного шва составляет несколько секунд, в течение которых поворот или изгиб делать не допускается. Неправильное соединение исправлению не подлежит, оно просто вырезается.

Важно знать, что при недогреве стык будет ненадежным, а при перегреве потеряется форма изделия, а шов получится деформированным. Как правильно сваривать полипропиленовые трубы, можно посмотреть на видео:

Как правильно сваривать полипропиленовые трубы, можно посмотреть на видео:

Для соединения с металлическими или металлопластиковыми трубами используют фитинги с резьбовыми вставками с одной стороны, дополнительно применяя различные уплотнители.

Стоит отметить, что полипропиленовые трубы могут изменять свои размеры при нагреве, поэтому при использовании их в системе горячего водоснабжения монтаж производят с применением скользящих опор и различных компенсаторов – круглых, Г- и П-образных.

Классификация и расчетные параметры

Существующими нормами ГОСТ (ISO10508) установлена классификация полипропиленовых рукавов, исходя из которой этот материал допустимо применять в определённых условиях эксплуатации.

Маркировка ПП труб чётко указывает эксплуатационные параметры

Принимая во внимание это обозначение, легко и просто подобрать материал под конкретную конфигурацию отопительной системы. Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):. Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):

Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):

  • класс 1 (системы горячей воды до 60°);
  • класс 2 (системы горячей воды до 70°С);
  • класс 4 (напольный обогрев и радиаторные системы до 70°С);
  • класс 5 (радиаторные системы до 90°С).

Например, требуются полипропиленовые трубы, чтобы сделать низкотемпературную систему отопления. Тогда по обозначению на внешней поверхности труб можно определить подходящий материал.

Для данного случая вполне подойдут рукава с обозначением – Class 4/10, что соответствует граничному температурному параметру 70ºС и допустимой границе рабочего давления – 10 АТИ.

Промышленность, как правило, производит изделия универсального назначения. Изготовленными продуктами поддерживается обширная классификация. В документации на такой материал маркировка ПП труб указывается стандартным перечислением допустимых параметров (Class 1/10, 2/10, 4/10, 5/8 bar).

Каждый фирменный продукт имеет на внешней поверхности обозначение класса применения, которым фактически определяются эксплуатационные параметры будущей конструкции домашнего отопления

Таким образом, рассчитывая сделать отопление в доме из полипропилена своими руками, главный материал обычно выбирается мастером в прямой зависимости:

  • от запланированных эксплуатационных параметров;
  • от способов нагрева теплоносителя;
  • от применяемой системы регулирования.

Желательно также рассчитать срок эксплуатации будущей отопительной системы, применяя параметры:

  • верхние значения Траб и Pраб;
  • толщину стенки труб;
  • наружный диаметр;
  • коэффициент безопасности;
  • продолжительность отопительного сезона.

В среднем, срок эксплуатации полипропилена должен составить не менее 40 лет.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм

PN10

PN20

PN30

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

16



10,6

2,7



20

16,2

1,9

13,2

3,4

13,2

3,4

25

20,4

2,3

16,6

4,2

16,6

4,2

32

26

3

21,2

5,4

21,2

3

40

32,6

3,7

26,6

6,7

26,6

3,7

50

40,8

4,6

33,2

8,4

33,2

4,6

63

51,4

5,8

42

10,5

42

5,8

75

61,2

6,9

50

12,5

50

6,9

90

73,6

8,2

6

15



110

90

10

73,2

18,4



Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

  • 16 мм – при монтаже одного или двух радиаторов;

  • 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

  • 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

  • 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

  • 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

  • 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

  • 6,3 кВт – 16,6 мм (25 мм);

  • 11,5 кВт – 21,2 мм (32 мм);

  • 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Основные виды полипропиленовых труб

Полипропиленовых труб существует несколько видов, предназначены для разных работ. ПВХ – достаточно тяжелые, предназначены для строительства наружных водопроводов, которые транспортируют воду для хозяйственных нужд и питья.

ПЭТ-трубы характеризуются:

  • низкой себестоимостью;
  • дешевым производством;
  • длительным по времени использованием;
  • высоким уровнем экологичности благодаря возможности утилизации.

Есть подвид, отличающийся низким эксплуатационным давлением. Такую продукцию используют для водоотведения и канализаций. РЕХ подходят для центрального отопления и водоснабжения. Их производство основано на многослойном сшивании полиэтилена. Они могут иметь разные технологии изготовления: пероксидная, силановая, радиационная.

Сортамент

Сортамент труб из ПП представляет собой несколько видов:

  1. PPs — сортамент трубного проката, при изготовлении которого используется сложно воспламеняющийся полимер. Благодаря этому готовые изделия длительное время выдерживают температуру 95 градусов. Из него изготавливаются долговечные системы отопления.
  2. PPB — изделия из сложного блоксополимера. Поскольку изделия выдерживают высокое давление они подходят для изготовления напорных систем отопления, холодного водоснабжения.
  3. PPR — производятся из рандомсополимера. Подходят для сборки систем «теплый пол», горячего, холодного водоснабжения.
  4. PPH — дешевый тип полипропилена. Из таких трубок изготавливают водопроводы, работающие с холодной водой, вентиляционные системы.

Заключение

Лучшие производители по всему миру стараются идти в ногу со временем, постоянно совершенствуя выпускаемую продукцию, делая ее более надежной и качественной, чтобы угодить всем своим почитателям. Современный рынок переполнен полипропиленовыми трубами, отличающимися материалом изготовления, вариантами армирования, внутренним пропускным диаметром, характеристиками и ценой

Первое, на что стоит обратить особое внимание при покупке – назначение товара, возможность выдерживать определенное давление и рабочий температурный режим. Системы укладываются на долгие десятилетия, поэтому экономить на товаре не следует

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
