Всё о приточно-вытяжных клапанах для вентиляции в ПВК окнах

Особенности выбора некоторых технических параметров

Прежде всего не стоит заострять внимание на сверхмощных моделях – их запредельные мощности могут попросту оказаться невостребованными. Поэтому  следует определиться с необходимой пропускной способностью

Она находится в зависимости от величины проходного сечения и возникающей разницы давлений на входе/выходе. Таким образом, устройство с техническими параметрами в 15 кубометров в час при  давлении в 10 Паскалей необязательно пропустит больше кислорода, чем модель с 12 кубометрами в час при 5 Паскалях. Какого-либо универсального объема воздухообмена нет – все рассчитывается индивидуально, но специалисты утверждают, что стандартному офисному кабинету будет достаточна пропуская мощность в 20-35 кубометров в час при 10 Паскалях.

Стоит напомнить, что после установки клинкета уровень звукоизоляции в помещении не должен поменяться. Однако, его можно улучшить дополнительно, приобретя модель клапана с шумозащитными вставками (своеобразный акустический лабиринт внутри конструкции, гасящий звуковые вибрации), которые снижают шум при работе устройства в режиме притока воздуха. Таким образом, стандартные 30 – 35 децибел, кои обеспечивает сам стеклопакет, можно снизить до 15 Децибел посредством вставок на клапане.

Также необходимо помнить, что через отверстия клапана могут выделяться водяные пары, которые в зимний период непременно приведут к обледенению устройства и риску его последующей поломки. В этом случае, лучше позаботиться о так называемом «тепловом разрыве» — это очередная вставка в клинкете между внешним и внутренним модулями, выполненная из пластика, предназначенная для предотвращения появления наледи.

Для теплого времени года желательно использовать сменные сетки-фильтры в целях  предотвращения попадания в каналы клапана крупных насекомых.

Как выбрать вентиляционный клапан

Оптимальный вариант вентиляционного устройства следует подбирать индивидуально для каждого помещения, исходя из его особенностей и требований к эксплуатации. Важные параметры при выборе:

Требования к монтажу: выбор зависит от того, нужна установка клапана в имеющиеся пластиковые окна, или будет производиться монтаж нового стеклопакета с вентиляцией.
Желательный вариант управления — ручное, смешанное или полностью автоматическое.
Климатические условия

Важно понимать, при каких температурных режимах предстоит работать клапану, чтобы он не нарушал требования к теплоизоляции, не зарастал льдом и эффективно выполнял свои функции.
Интенсивность воздухообмена – конструкция должна обеспечивать достаточный приток воздуха с улицы. Норматив составляет примерно 30 кубометров в час на человека.
Степень звукоизоляции.

На сегодняшний день существует большой выбор вентиляционных клапанов, позволяющий приобрести оптимальный вариант для каждого случая.

Например, линейка для окон под названием Air-Box от российского производителя – компании Мабитек.

Ассортимент представлен тремя основными классами:

  • Standart – самый простой вариант. Включает два основных элемента – наружный воздухозаборник, расположенный снизу, и верхний проводник в помещение. Лепестки клапана раскрываются при работающей вытяжной вентиляции за счет разряжения воздуха. Такая вентиляция обеспечивает приток воздуха в объеме около 6 кубометров в час.
  • Comfort — монтируется в резиновый уплотнитель либо в профиль окна на выбор (с фрезеровкой оконного профиля или без нее). Вентиляционный клапан AirBox Comfort отличается хорошими шумоизолирующими свойствами.
  • Comfort S – специальная разработка для не открывающихся оконных профилей. При установке необходимо сквозное сверление для прямоточной работы.

Вентиляция этой линейки характеризуется оптимальным сочетанием эффективности, низкой стоимости, компактных габаритов и простоты установки. Все это позволяет ей лидировать на рынке аналогичных товаров.

Еще одна популярная группа вентиляции разработана французской компанией Aereco. Монтаж возможен либо на стену комнаты, либо в прорези оконного блока.

Регулирование воздухообмена в приборах этого производителя осуществляется автоматически, при помощи специального датчика. Размер вентиляционного отверстия зависит от влажности в помещении – чем она выше, тем шире открывается клапан.

Категория представлена несколькими моделями, различающимися показателями шумоизоляции и пропускной способностью, например:

  • ЕММ – популярная модель, представленная в трех цветовых решениях – белый, дуб и тик. Воздухообмен клапана от 5 до 35 кубометров в час, регулирование осуществляется датчиком влажности.
  • ЕНА2 – характеризуется увеличенной пропускной способностью – от 5 до 50 кубометров в час и повышенной звукоизоляцией – 42 дБ.

Французские вентиляционные клапаны относятся к более высокой ценовой категории, но при этом не требуют ручной регулировки.

Фирмы производители приточных клапанов

Выбор приточного клапана из широкого ассортимента моделей – довольно непростая задача. Сегодня на рынке работают около 10 компаний, зарекомендовавших себя в этой сфере. Рассмотрим самые популярные из них.

Компания Rehau

Линейка изделий известнейшей в России компании «Rehau». Клапаны этой фирмы отличаются неизменным качеством и долговечностью. Подходят для установки на любые оконные конструкции.

Одно из предложений на рынке REHAU (РЕХАУ) AirComfort

Специальный механизм обеспечивает поступление свежего воздуха из окон в зависимости от ветрового давления, открывается и закрывается автоматически.

Компания Aereco

Этой французской компании уже 35 лет. Разработаны несколько разновидностей клапанов, монтируемых так с необходимостью фрезеровки, так и без неё. Удобные настройки, поддержка автоматических и ручных режимов наверняка позволит выбрать подходящий вариант.

Системы оконного проветривания отечественного производства Air-Box

Российская компания «Мабитек» решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.

Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м³/час.

Отечественные разработки отличаются прочностью, повышенной шумоизоляцией и достаточно демократичной ценой

Инструкция по монтажу

Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.

Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

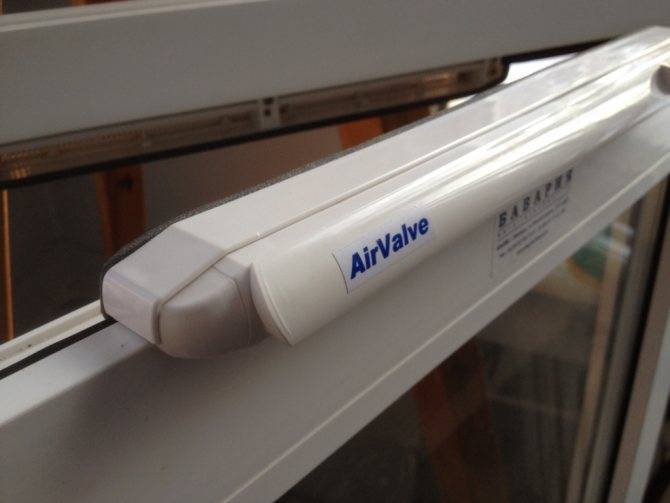

Установка накладного вентиляционного клапана

Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:

  1. Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
  2. Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
  3. На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
  4. Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
  5. Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).

На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:

Инсталляция щелевого устройства

Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.

Чертеж установки вентклапана AERECO с использованием телескопического канала, который вставляется внутрь профиля рамы

Как установить приточный щелевой клапан:

  1. Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
  2. Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
  3. Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
  4. С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
  5. Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.

Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:

Монтаж оконной вентиляции своими руками

Для самостоятельной врезки клапана необходимо учесть несколько важных моментов:

  • работу лучше проводить в тёплое время года;
  • створку окна придётся снять с петель;
  • надёжно установить снятую конструкцию в наклонном или вертикальном положении;
  • позаботиться об освещении;
  • подготовить необходимый инструмент.

Действовать нужно аккуратно, соблюдать точность, при сверлении, пропиливании или подрезке не повредить уплотнитель створки. Клапан врезается в верхней части рамы.

Как установить с фрезеровкой?

Для этой работы понадобится:

  • электрическая дрель или шуруповёрт;
  • свёрла диаметром 5 мм и 10 мм;
  • электролобзик;
  • напильник;
  • карандаш или маркер;
  • саморезы;
  • силиконовый герметик.

Кроме того, облегчит работу шаблон для разметки отверстий. Изготовить его можно самостоятельно из ДВП, оргалита или тонкой фанеры.

Процесс установки по этапам:

  1. Разметка. При помощи шаблона отметить контур врезки прибора и точки для сверления отверстий.
  2. Фрезеровка. Высверлить ряд отверстий, которые затем при помощи лобзика объединить в паз. Края пластика загладить мелкозернистым напильником. Оконные камеры, открытые в результате резки, заполняются герметиком.
  3. Установка планки. Тыльную сторону монтажной планки обработать герметиком, аккуратно прижать к створке и закрепить саморезами.
  4. Монтаж клапана: Внутренний блок установить на планку и защёлкнуть крепежи.
  5. Впускную крышку закрепить саморезами с внешней стороны рамы.

Завершение. Промазать герметиком стыки и швы. Навесить створку.

При работе в открытом проёме окна обязательно используйте страховку!

Видео об установке приточного клапана с применением фрезеровки:

Установка вентклапана без фрезеровки

Установка клапана без перфорации пластиковой рамы выполняется легче, не требует специальных навыков и не занимает много времени.

Вам понадобится:

  • острый строительный нож;
  • шуруповёрт;
  • маркер;
  • линейка.

Набор для установки устройства – длинный и короткие уплотнители, заглушки для фиксации, саморезы – поставляются в комплекте с прибором. Проверяйте при покупке!

  1. Необходимо выбрать место расположения клапана в верхней части створки, проследив при этом, чтобы короб устройства не перекрывал фурнитуру.
  2. Сделать разметку карандашом или маркером.
  3. Затем острым ножом аккуратно надрезать в отмеченных точках уплотнитель створки и вынуть его из паза.
  4. В открывшийся паз поместить крепёжные дюбеля – один в центр и два по краям. Сняв защитную плёнку с клеящейся полосы, прижать прибор к створке. При этом следует проследить, чтобы отверстия в корпусе приточника совпали с положением дюбелей. Прибор крепится саморезами, которые вкручиваются через отверстия в установленные в пазе дюбели.
  5. После этого следует закрыть паз маленькими уплотнителями из комплекта.

Возможно, понадобится также заменить на более тонкий уплотнитель рамы.

Видео об установке приточного клапана на пластиковое окно без фрезеровки:

Регулировка притока воздуха

Если клапан имеет ручное управление, после завершения монтажа нужно настроить положение задвижки, отрегулировав приток воздуха. Обычно в правом положении циркуляция максимальная, левое – это полное закрытие щели.

В случае когда клапан оснащён автоматическими системами регулировки, лучше не вмешиваться в этот процесс: можно повредить устройство и свести на нет полезные функции прибора.

Этап 2. Заказ

После замеров готовый чертеж следует отнести к производителю окон, там же будет подобрана вся необходимая фурнитура. Стоит помнить, что монтаж может выполняться одним из двух существующих способов:

  • через раму в установочной плоскости;
  • посредством опорной арматуры, оборудованной при изготовлении.

В первом варианте придется вытянуть пакет из рамы, вставить ее в проем и установить стекло обратно. Во втором случае вся конструкция крепится целиком. Минусы есть у каждого варианта – если вытягивать пакет, то он может повредиться; и наоборот, если окно будет ставиться собранным, то его можно повредить по причине большого веса.

Монтаж приточных каналов

Приточными каналами являются отверстия, которые проделываются со стороны улицы, чтобы создать дополнительный поток воздуха, направляемый в помещение. Регулирование направления потока осуществляется двумя задвижками. Но лучше, если клапаны будут установлены заранее в пластиковые окна для улучшения герметичности и возможности нормальной циркуляции воздуха.

Вентиляционный клапан в оконной раме Принцип работы

Каждый клапан имеет внутри решетку для защиты от попадания лишнего мусора в помещение. А для звукоизоляции устанавливается специальная коробка с внешней части отверстия.

Выбирать стоит только качественные клапаны. Дешевые модели не могут нормально функционировать при большой амплитуде температур или воздух будет проходить даже в закрытом состоянии.

Пример установки клапана без фрезеровки

Монтаж приточной вентиляции без перфорации створки занимает немного времени и не требует особых навыков.

Из инструментов понадобятся:

  • канцелярский нож;
  • шуруповерт или отвертка;
  • линейка.

Необходимые составляющие клапана поставляются в комплекте с «приточником».

Стандартный набор включает:

  • клапан;
  • один длинный и два коротких уплотнителя;
  • заглушки для фиксации устройства;
  • саморезы.

Для начала надо определить место размещения клапана и отметить его карандашом. Оптимально – установить прибор по центру створки.

Если створка слишком узкая, то «приточник» надо сместить немного в сторону, чтоб клапан не перекрыл оконную фурнитуру

В отмеченных точках острым ножом сделать надрезы и вынуть уплотнитель из паза.

Для установки клапана в открытый паз разместить крепежные дюбеля – один посередине и два по краям. Снять защитную пленку с клеевой ленты и прикрепить прибор в нужном положении.

Клапан крепится к профилю саморезами, которые вкручиваются в установленные дюбели через отверстия «приточника». Вместо типового уплотнителя установить маленькие уплотнители из комплекта

На раме тоже потребуется заменить уплотнитель на более узкий, чтобы клапан смог пропускать поток воздуха. Внесенные изменения не повлияют на работоспособность створки.

В завершении установки необходимо отрегулировать клапан, изменяя положение движка. Правое положение – наибольший приток воздуха, левое – закрытие щели

Если установка приточного устройства на пластиковое окно не привела к ожидаемым результатам, вентиляция в квартире требует серьезной модернизации. Рекомендуем ознакомиться со способами регулярного обеспечения квартиры свежим воздухом.

Разновидности клапанов вентиляции для ПВХ окон

Вентиляционный клапан представляет собой короб из пластика ПВХ, крепящийся к расположенной сверху части оконной конструкции. Внутри короба расположены так называемые «перья», от положения которых зависит количество поступаемого извне воздуха.

При спокойной погоде поток проходит через клапан свободно, при появлении и усилении ветра перья прижимаются к одной из сторон клапана, препятствуя появлению сквозняков и поступлению излишнего количества холодного воздуха. Регулирование воздухообмена происходит естественным образом. Стоимость клапана значительно ниже устройств для принудительной вентиляции, к тому же при работе они не шумят и не потребляют электроэнергию.

Рис. 2. Принцип действия клапана.

Клапаны щелевого типа

Один из наиболее распространенных (наряду с фальцевым) вариантов вентиляционного клапана. Клапан щелевого типа обеспечивает вентиляцию воздуха в помещение через специальный канал, напоминающий щель. Его длина колеблется от 17 до 40 см, а ширина – от 1,2 до 1,6 см.

Клапан изготавливается в двух вариантах:

  • в виде двух блоков – наружного (который впускает воздух извне) и регулирующего (отвечает за количество поступающего воздуха в помещение;
  • в виде одного универсального блока.

Достоинствами щелевого варианта является достаточно большой объем возможного воздухообмена (позволяющего применение изделия в просторных помещениях) и возможность установки клапана без выполнения работ по демонтажу оконного блока.

Рис. 3. Клапан щелевого типа до установки.

Клапаны фальцевого типа

Клапаны данного типа конструкции также встречаются достаточно часто. Причиной популярности является возможность их монтажа без снятия пластикового окна, относительно невысокой стоимости изделия, а также сохранением высокого уровня шумоизоляцииоконной конструкции. Это достигается тем, что воздух в помещение попадает через специальные фальцевые вырезы в блоке пластикового окна.

При этом объем воздухообмена, обеспечиваемый клапаном фальцевого типа, невелик. Поэтому рассматриваемые клапаны оптимально использовать для небольших жилых комнат, либо помещений, которые эксплуатируются нечасто.

Рис. 4. Клапан фальцевого типа.

Клапаны накладного типа

Клапаны накладного типа конструкции чаще всего устанавливаются и активно применяются при остеклении промышленных объектов или больших помещений общественных зданий. Именно там наилучшим образом используются главное свойство данной конструкции, а именно обеспечение максимального объема воздухообмена.

При этом к недостаткам клапанов накладного типа относятся:

  • невозможность их монтажа на уже установленные оконные конструкции;
  • высокая стоимость изделий;
  • заметное ухудшение параметров тепло- и звукоизоляции оконной конструкции.

Все это привело к тому, что клапаны накладного типа практически не применяются в жилищном строительстве.

Рис. 5. Клапан накладного типа.

Виды вентиляционных клапанов, устанавливаемых на окна

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

К преимуществам таких моделей клапанов для проветривания относятся:

  1. Возможность установки без демонтажа стеклопакета.
  2. Доступная цена.
  3. Простота монтажа.
  4. Допускается автоматизация.
  5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

  1. Допустим монтаж без снятия стеклопакета.
  2. Сохраняет тепло- и звукоизоляционные характеристики окна.
  3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.

Особенности:

  1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
  2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
  3. За счет фильтра защищают помещение от пыли.
  4. Шумоизоляционные параметры недостаточно эффективны.
  5. Хорошая пропускная способность (до 100 куб.м/ч).
  6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

  1. В центре. Воздух будет поступать по всем направлениям.
  2. Вниз. Поступление масс возможно только в нижнем направлении.
  3. Вверх. Приточный воздух всасывается только вверху.
  4. Закрыто. Воздушные потоки в помещение не поступают.

Как работает эта механика

Обзор принципов действия механики проветривателя и его управления.

Принцип действия

Работает эта система так: имеется помещение и открытый воздух, где давление меньше — там создаётся воздушный поток.

Он входит в квартиру или помещение с улицы, и проветривает её.

Есть ли оконный фильтр для пластиковых окон — он даёт возможность дышать чистым воздухом, а не квартирной пылью.

Управление

Это зависит от устройства проветривателя. Он может регулироваться, либо быть автоматическим и постоянным. Но именно оптимальных параметров вашего микроклимата поможет добиться проветриватель.

Оборудование на автоматике работает так: сначала задается нормальный приток свежего воздушного потока, а приспособление его поддерживает темп.

Единственный минус — это высокая цена.

С прибором ручным всё намного проще — он допускает возможность самим выбирать, когда проветрить помещение. Но здесь необходимо быть внимательными, и следить за своим выбором.

Плюсы и минусы

Конечно, в мире не бывает идеальных вещей, и у всех есть плюсы и минусы. Какая  будет польза от клапана приточной вентиляции рассматривается ниже.

Преимущества

Чем хорош приточно — вытяжной клапан?

  1. Теперь, в отличие от проветривания от распахнутого оконного проёма, в помещении не будет сквозняков. Воздух будет поступать равномерно.
  2. Свежий кислород  идёт всё время, в доме  хорошо и свежо.
  3. Лёгкая установка, эксплуатация и уход за устройством.

Недостатки

  1. Зимой многие модели могут обмёрзнуть, и подача нормального воздуха прекратится.
  2. Если устройство ручное, придётся всё время регулировать подачу воздуха.

Преимуществ данного прибора больше чем недостатков. Поэтому он достаточно популярен в эксплуатации.

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование

Важно правильно выбрать место монтажа и соблюдать алгоритм действий

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

  1. Монтаж предпочтительно осуществлять в несущей стене.
  2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
  3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

  • между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
  • вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

  • стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
  • промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
  • монтажная пена;
  • штукатурная смесь;
  • строительный нож;
  • фигурная отвертка;
  • инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан процесс монтажа приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Особенности вентиляции в квартире

Большая часть жилых городских зданий относится к экономичному жилью, а это значит, что при строительстве высоток используется схема естественной вентиляции. Она заключается в свободной циркуляции воздушной среды внутри комнат, которая осуществляется благодаря разнице температур на улице и в здании.

Путь воздуха в типовой трехкомнатной квартире

Свежий воздух поступает через оконные зазоры, форточки, открытые створки окон, а также небольшие щели под дверными полотнами, специально предусмотренные для этой цели. Отработанная среда выводится через технические отверстия, расположенные в санузлах и на кухнях, в общедомовые вентканалы и шахты.

Если произойдет нарушение схемы притока и вытяжки, микроклимат в квартирах нарушится, что незамедлительно отразится на самочувствии жильцов. Духота, повышенная влажность и частички пыли провоцируют возникновение заболеваний у людей, а также появление плесени.

Чтобы наладить движение воздуха, используют различные устройства, например, сплит-системы или обычные вентиляторы, вставленные в вентиляционные каналы.

Канальную вентиляцию устанавливают в домах элитной категории

В квартирах с герметичными стеклопакетами существуют более простые решения, например, установка приточного клапана на деревянное или пластиковое окно. Компактный прибор подает воздух в постоянном или циклическом режиме, выбор которого зависит от необходимых для комфортного проживания параметров температуры и влажности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
